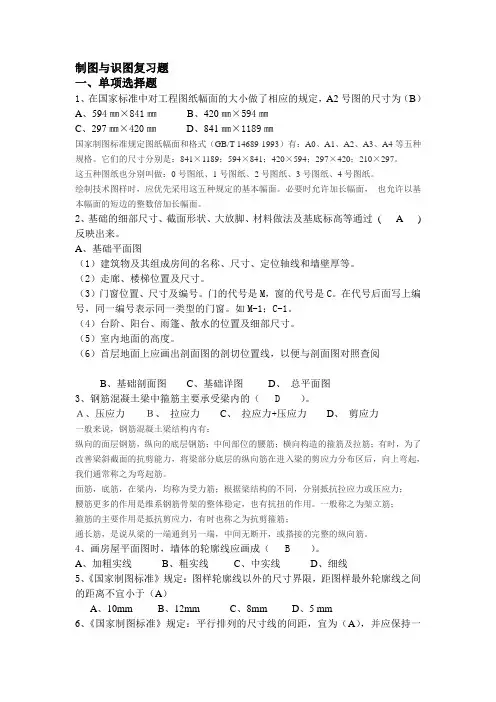

制图与识图复习题

一、单项选择题

1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2 号图的尺寸为（ B ）

A、594 ㎜× 841 ㎜ B 、 420 ㎜× 594 ㎜

C、297 ㎜× 420 ㎜ D 、 841 ㎜× 1189 ㎜

国家制图标准规定图纸幅面和格式（GB/T 14689-1993 ）有： A0、 A1、 A2、 A3、 A4 等五种规格。它们的尺寸分别是：841× 1189；594× 841； 420× 594； 297× 420； 210× 297。

这五种图纸也分别叫做：0 号图纸、 1 号图纸、 2 号图纸、 3 号图纸、 4 号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )

反映出来。

A、基础平面图

（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。门的代号是 M，窗的代号是 C。在代号后面写上编号，同一编号表示同一类型的门窗。如 M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅

B 、基础剖面图C、基础详图D、总平面图

3、钢筋混凝土梁中箍筋主要承受梁内的（D）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力

一般来说，钢筋混凝土梁结构内有：

纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了

改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，

我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；

腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。一般称之为架立筋；

箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；

通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

4、画房屋平面图时，墙体的轮廓线应画成（B）。

A、加粗实线

B、粗实线

C、中实线

D、细线

5、《国家制图标准》规定：图样轮廓线以外的尺寸界限，距图样最外轮廓线之间

的距离不宜小于（ A ）

A、10mm B 、12mm C 、 8mm D 、5 mm

6、《国家制图标准》规定：平行排列的尺寸线的间距，宜为（A），并应保持一致。

A、7~10mm B 、5~7mm C 、2~5mm D、 10~20mm

7、已知点 B 坐标为（ 3， 5， 7），其中“ 3”表示B点到( C ) 的距离。

A、H

B 、W面

C 、V面

D 、原点

面

8、建筑平面图一般会采用（D）比例绘制。

A 、1：10

B 、1：5 C、1:500 D 1:100 50,100,200

9、一般用分数表示附加轴线的编号，其中分母表示（C）

A、附加轴线的编号

B、后一根轴线的编号

C、前一根轴线的编号

D、图纸的编号

两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编

号宜用阿拉伯数字顺序编写，

10、建筑图纸的尺寸标注一般分为（B）道。

A、4B 、3 C、2 D 、1

1. 外部三道尺寸： 1. 门窗尺寸，参照轴线定位，

2. 轴线间尺寸，

3. 建筑总长度，

2. 内部尺寸： 1. 所有内门窗的定位及尺寸， 2. 所有非承重墙体的定位及尺寸，

3.构件尺寸：如阳台，空调板、雨棚、自行车坡道，室外台阶及残疾人坡道都需要定位标注

尺寸。

11、构件代号 YKB、 QL分别表示（ A）

A、预制空心板、圈梁 B 、檐口空心板、墙梁

C、预制空心板、墙梁 D 、预制框架板、圈梁

12、平面图的外部尺寸俗称外三道，其中中间一道尺寸标注的是（D）。

总尺寸即建筑物外围尺寸，定位尺寸即门窗洞口距相邻轴线尺寸，细部尺寸及轴线到单位构

件及单位构件之间的尺寸

A、房屋的开间、进深

B、房屋内墙的厚度和内部门窗洞口尺寸

C、房屋水平方向的总长、总宽 D 、房屋外墙的墙段及门窗洞口尺寸

13、钢筋混凝土是由钢筋和混凝土组成的复合材料，其中钢筋主要承受（），混凝土主要承受（ C ）。

A、压力、压力 B 、拉力、拉力 C 、拉力、压力 D 、压力、拉力

14、分布筋一般用于（ D ）构件内。

A、钢筋混凝土梁

B、钢筋混凝土承重柱

C、钢筋混凝土构造柱

D、钢筋混凝土板

大部分都是出现在楼板上的, 分布筋是出在受力筋上面的成90度起固定受力钢筋位置的作

用，并将板上的荷载分散到受力钢筋上, 同时也能防止因混凝土的收缩和温度变化等原因, 在垂直于受力钢筋方向产生的裂缝.在剪力墙上,墙梁与墙柱之外的墙体纵筋横筋亦称作分

布筋。

15、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正确表达为

（ A ）。

(A)(B)

16、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、 8-10mm

B、11-12mm

C、5-7mm

D、12-14mm

17、建筑剖面图上注明的标高一般是( B ) 。

A、绝对标高 B 、相对标高 C 、绝对标高和相对标高 D 、要看图纸上的说明

在总平面图、平面图、立面图和剖面图上，经常标高符号表示某一部位的高度。各种图上所

有标高符号，如图2-2 所示，以细实线绘制。标高数值以米为单位（不标单位），一般标注

至小数点后三位数（总平面图中为二位数）。

标高有绝对标高和相对标高两种。

绝对标高：我国把青岛黄海的平均海平面定为绝对标高的零点，其他各地标高都以它作为基

准，在总平面图中的室外地面标高中采用绝对标高。

相对标高：除了总平面图外，一般都采用相对标高，即把首层室内主要地面标高定为相对标

高的零点，并在建筑工程的总说明中说明相对标高和绝对标高的关系。如室外地面标高表示

室外地面比室内首层地面低米。

18、建筑工程图中尺寸单位，总平面图和标高单位用( C )为单位。

A、 mm

B、cm

C、m D 、km

建筑工程图上标注的尺寸, 除标高和总平面图以 m为单位外 , 其它一律以mm为单位。
