光伏组件安装施工方案
光伏安装工程施工技术方案
光伏安装工程施工技术方案一、工程概况本项目为XX地区500MW光伏电站，位于荒滩地带，地势平坦，地面附着物较少。
电站主要由光伏支架、光伏组件、逆变器、电缆等设备组成。
本方案主要针对光伏支架及组件安装工程进行详细阐述。
二、施工准备1. 人员准备：组织具有丰富经验的专业施工队伍，包括项目经理、施工员、技术员、安全员等。
2. 工机具准备：根据施工需求，准备相应的施工工具和机械设备，如电钻、扳手、螺丝刀、吊车、叉车等。
3. 材料准备：提前采购并准备足够的施工材料，包括光伏支架、光伏组件、螺栓、垫片等。
4. 技术准备：对施工人员进行技术培训，使其熟悉施工工艺、质量标准和安全要求。
5. 施工现场准备：确保施工现场道路畅通，具备施工条件。
三、施工流程1. 光伏支架安装（1）施工准备：根据设计图纸，明确光伏支架的安装位置和数量。
（2）基础检查：检查光伏支架基础的质量，确保符合设计要求。
（3）支架安装：按照预先制定的施工顺序，逐个安装光伏支架。
安装过程中，要注意调整支架的水平和垂直度，确保支架安装质量。
（4）质量检验：对安装好的光伏支架进行质量检验，发现问题及时整改。
2. 光伏组件安装（1）施工准备：根据设计图纸，明确光伏组件的安装顺序和数量。
（2）组件安装：将光伏组件按照预先制定的施工顺序安装到支架上。
安装过程中，要注意调整组件的角度和紧固度，确保组件安装质量。
（3）接线盒连接：连接光伏组件的接线盒，确保接线正确、牢固。
（4）质量检验：对安装好的光伏组件进行质量检验，发现问题及时整改。
四、施工质量控制1. 光伏支架安装质量控制：确保支架水平和垂直度符合设计要求，支架连接牢固，基础质量合格。
2. 光伏组件安装质量控制：确保组件安装角度正确，紧固度符合要求，接线盒连接正确牢固。
3. 施工过程中，严格按照相关规范和标准进行施工，确保工程质量。
五、施工安全措施1. 施工前，对施工人员进行安全培训，使其了解施工现场的安全要求。
光伏组件安装施工方案
光伏组件安装施工方案1. 引言光伏发电系统的安装施工是实现光伏发电项目落地的关键环节之一。
本文档将详细介绍光伏组件安装施工方案，包括前期准备、安装工艺流程、操作步骤等内容。
通过严格按照本方案进行施工，可以确保光伏组件的安装质量，提高光伏发电系统的性能和可靠性。
2. 前期准备在进行光伏组件安装施工前，需要进行一系列的前期准备工作，包括以下内容：2.1 确定安装位置根据光伏发电系统的设计方案，确定光伏组件的安装位置。
一般来说，光伏组件应朝南安装，倾角与地域纬度相等。
2.2 清理工作清理安装位置的杂物、尘土和草坪等，确保安装位置平整、干净。
2.3 铺设支架基础根据设计方案要求，铺设支架基础，确保支架的牢固性和稳定性。
3. 安装工艺流程光伏组件的安装工艺流程一般包括以下几个步骤：3.1 安装支架根据设计方案和施工图纸，搭建支架结构。
支架的材料一般使用镀锌钢管，根据设计要求，在支架上安装人字形支架或A型支架。
3.2 安装支架连接件根据支架类型和设计要求，安装支架连接件。
连接件主要包括支架角码、支架檩条等，通过连接件固定支架的稳定性。
3.3 安装组件支架在支架上安装组件支架，组件支架一般采用铝合金材质，通过螺栓、膨胀螺栓等固定在支架上。
3.4 安装光伏组件将光伏组件根据设计图纸和安装要求，安装在组件支架上。
注意安装过程中不要损坏光伏组件表面和连接线。
4. 操作步骤根据光伏组件的安装工艺流程，具体的操作步骤如下：4.1 安装支架1.按照设计方案和施工图纸，确定支架的定位和安装位置。
2.按照尺寸要求，剪切支架材料。
3.使用螺栓和螺母将支架连接在一起，确保支架的稳定性和牢固性。
4.使用水平仪调整支架的水平度，确保支架安装平整。
4.2 安装支架连接件1.根据支架类型和设计要求，安装支架连接件。
2.使用螺栓和螺母将连接件固定在支架上，确保连接件的牢固性。
4.3 安装组件支架1.根据设计图纸，安装组件支架。
2.使用螺栓和螺母将组件支架固定在支架上，确保支架的牢固性。
光伏安装施工方案百度
光伏安装施工方案一、概述光伏安装施工方案是指在光伏电站建设中，为了确保光伏组件的安装质量和电站的性能优化，详细规划和指导光伏组件的安装工作。
本文将介绍光伏安装施工方案的基本流程和注意事项。
二、安装前准备在进行光伏组件的安装之前，需要进行以下准备工作：1.确定安装地点：选择适合光伏电站建设的地点，考虑地形地势、日照条件等因素。
2.评估安装环境：了解安装环境的气候条件、风力等级，并进行风险评估。
3.获取必要的许可和批准：按照当地法规和规范，申请光伏电站建设的许可和批准。
4.确定系统规模：根据项目需求和预算，确定光伏系统的规模。
5.准备材料和设备：根据光伏系统的规模和设计要求，准备光伏组件、支架、电缆等材料和设备。
三、施工流程光伏安装的施工流程一般包括以下几个阶段：1.基础施工：根据设计要求，在安装地点进行基础施工，包括挖掘基坑、浇筑混凝土等。
2.支架安装：安装支架是将光伏组件固定在地面或屋顶上的重要步骤。
根据设计要求，安装支架，并确保支架的牢固和水平。
3.光伏组件安装：在支架上安装光伏组件，需要注意组件的朝向、倾角和间距等参数，确保太阳辐射能够充分利用。
4.电缆敷设：将光伏组件连接起来，需要进行电缆敷设。
在敷设电缆时，要注意保持良好的电缆走向和避免电缆弯曲或过长。
5.并网调试：在完成光伏组件的安装和电缆敷设后，需要进行并网调试，确保光伏系统能够正常连接到电网并发电。
四、安装注意事项在光伏组件的安装过程中，需要注意以下事项：1.安全第一：在施工过程中，要确保工人的安全。
使用合格的安全装备，并遵循相关安全规范。
2.质量检查：在安装之前和安装过程中，进行光伏组件的质量检查，包括检查组件的外观、焊接点等。
3.设备保护：在安装过程中，要保护光伏组件和设备，避免机械损伤和电击等事故。
4.施工记录：在施工过程中，及时记录施工信息，包括安装日期、施工人员、安装位置等，以备后期维护和管理。
五、施工结束后在光伏安装施工完成后，需要进行以下工作：1.运行检查：对光伏系统进行运行检查，确保设备正常运行。
光伏组件的安装施工方案
光伏组件的安装施工方案1. 安装前准备工作在进行光伏组件的安装施工之前，需要进行一些准备工作，以确保安装的顺利进行。
1.1 确定安装位置首先，需要确定光伏组件的安装位置。
选择一个充足的阳光照射面积，没有遮挡物的位置，以确保光伏组件能够充分接收阳光并发电。
1.2 核对设备清单核对光伏组件安装所需的设备清单，确保准备齐全。
设备清单通常包括光伏组件、支架系统、太阳能电池连接器、直流屏、交流屏等。
1.3 安全检查进行安全检查，确保安装施工过程中的安全性。
检查安装位置周围是否有安全隐患，如高压线、易燃物等。
1.4 施工计划制定制定详细的施工计划，包括施工时间、施工人员安排、工程进度等，以确保施工过程有条不紊地进行。
2. 安装施工步骤根据光伏组件的安装施工方案，按照以下步骤进行安装。
2.1 安装支架系统首先，根据支架系统的要求，安装支架系统。
支架系统通常由带有螺栓孔的金属材料组成，用于支撑光伏组件。
2.2 安装光伏组件根据支架系统的布局，将光伏组件安装在支架上。
确保光伏组件的正面朝向阳光照射方向，并使用螺丝固定光伏组件。
2.3 连接电池将光伏组件的电池连接器与太阳能电池连接器相连接，确保连接牢固且电路连接正确。
2.4 安装直流屏根据光伏组件的数量和功率，安装相应容量的直流屏，用于控制光伏组件产生的直流电的输出。
2.5 安装交流屏将直流屏的输出与交流电网相连接，通过交流屏将光伏组件产生的电能注入到交流电网中。
2.6 接地和绝缘检查进行接地和绝缘检查，确保光伏组件安装后的电路符合相关安全标准。
检查接地线和接地装置的连接是否牢固，并使用测试仪器检测电路的绝缘情况。
3. 安装验收和运行测试安装施工完成后，需要进行安装验收和运行测试，以确保安装工作的质量和光伏组件的正常运行。
3.1 安装验收进行安装验收，检查安装工作是否符合设计要求和施工规范。
验收主要包括支架系统的牢固性、光伏组件的固定性、电池连接的可靠性等。
3.2 运行测试进行光伏组件的运行测试，检测光伏组件的发电效率和输出功率是否满足要求。
光伏组件安装施工方案
光伏组件安装施工方案一、项目概述光伏组件安装施工方案的目标是确保光伏组件能够高效、稳定地安装在指定位置上，以最大程度地发挥光伏发电系统的功效。
本方案将详细介绍光伏组件的安装流程、材料要求和安全注意事项。
二、施工前准备1. 确定安装位置：根据场地条件和设计要求，确定光伏组件的安装位置，并进行测量和标记。
2. 分析场地环境：评估场地的地质、气象和环境等因素对光伏组件的安装影响，为后续工作提供基础信息。
3. 准备施工材料：准备好所需的光伏组件、支架、螺栓等安装材料，并进行质量检查，确保符合要求。
三、安装流程1. 地基预处理：根据设计要求，对安装位置的场地进行清理、均匀铺设砂石垫层，并进行压实处理，以确保地基的平整度和稳定性。
2. 支架安装：按照设计图纸和规范要求，将支架固定在地基上，并进行调整和固定，保证其垂直度和水平度。
3. 光伏组件安装：将光伏组件安装在支架上，并根据要求进行电缆连接和固定，确保组件的安全稳固。
4. 脚手架搭建：如有需要，搭建脚手架以辅助安装工作，确保施工人员的安全和便利性。
5. 线缆敷设：根据设计要求，将组件间的线缆进行敷设和连接，并确保连接牢固和导线的绝缘性能良好。
6. 系统调试：安装完成后，进行系统调试和验收，确保光伏发电系统能够正常运行。
四、材料要求1. 光伏组件：选择符合设计要求和国家标准的光伏组件，确保其质量可靠、效率高。
2. 支架和固定件：选择耐候性好、抗腐蚀、稳定可靠的支架和固定件，确保其在外界环境中的长期使用性能。
3. 线缆和接线盒：选用耐高温、耐电腐蚀、绝缘性能良好的线缆和接线盒，确保电力传输的安全可靠性。
五、安全注意事项1. 施工人员必须佩戴安全帽、防滑鞋和防护手套等个人防护装备，确保人身安全。
2. 施工现场必须设置明显的警示标志和围栏，确保安全区域和施工区域的划分清晰。
3. 严禁在风力大、雷电多发等恶劣气象条件下进行安装施工，确保工人的安全。
4. 施工过程中，应注意组件的防撞、防倒和防污染，确保组件的完好和发电效果。

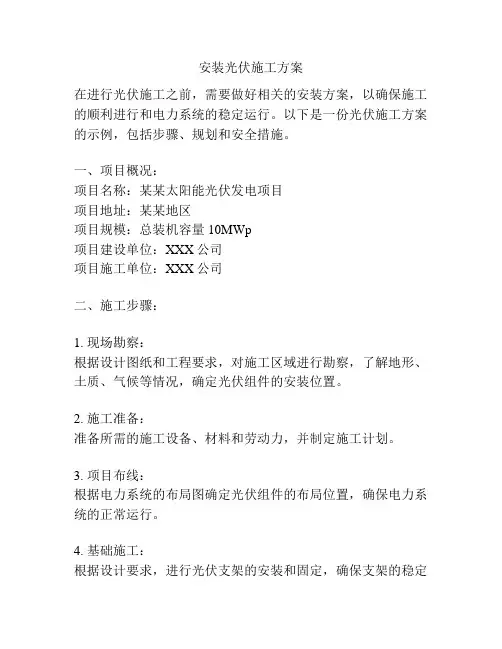

安装光伏施工方案
安装光伏施工方案在进行光伏施工之前，需要做好相关的安装方案，以确保施工的顺利进行和电力系统的稳定运行。
以下是一份光伏施工方案的示例，包括步骤、规划和安全措施。
一、项目概况：项目名称：某某太阳能光伏发电项目项目地址：某某地区项目规模：总装机容量10MWp项目建设单位：XXX公司项目施工单位：XXX公司二、施工步骤：1. 现场勘察：根据设计图纸和工程要求，对施工区域进行勘察，了解地形、土质、气候等情况，确定光伏组件的安装位置。
2. 施工准备：准备所需的施工设备、材料和劳动力，并制定施工计划。
3. 项目布线：根据电力系统的布局图确定光伏组件的布局位置，确保电力系统的正常运行。
4. 基础施工：根据设计要求，进行光伏支架的安装和固定，确保支架的稳定性。
5. 光伏组件安装：根据设计图纸，将光伏组件安装到支架上，并进行牢固的固定，以确保光伏组件的安全。
6. 输配电系统建设：根据设计要求，进行输配电系统的布线、安装和调试，确保电力系统的正常运行。
7. 安全检查与测试：进行光伏发电系统的安全检查和测试，确保设备安全可靠，符合相关标准和规范。
8. 系统调试与运行：进行光伏发电系统的调试和运行，监测电力输出情况，保证系统的正常运行和发电效率。
三、安全措施：1. 施工人员必须经过相关培训，了解光伏发电系统的安全操作规程。
2. 在施工现场设置明显的安全警示标志，确保施工人员的安全意识。
3. 在施工过程中，严禁吸烟、使用明火等引起火灾的行为。
4. 施工人员必须佩戴防护装备，包括安全帽、防护眼镜、防护手套等。
5. 在高空作业时，必须使用安全绳索和安全带，确保人员的安全。
6. 施工人员必须严格按照操作规程进行施工，禁止违规操作和越权施工。
7. 定期对施工设备和安全措施进行检查，确保施工的安全和质量。
总结：光伏施工方案是光伏项目顺利进行的基础和保障，通过合理规范的施工步骤和严格的安全措施，能够确保光伏发电系统的安全、稳定和高效运行。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概况本项目是一座光伏电站，总装机容量为10兆瓦。
光伏组件安装采用固定支架方式，安装在适当的高度上，以获取光照最佳的角度。
二、施工准备1.人员组织：组织一支包括技术人员、安装工人、质量检查人员等的施工队伍，并划定各自责任范围。
2.材料准备：准备充足的光伏组件、支架以及安装所需的辅助材料，确保施工进展顺利。
3.设备准备：准备齐全的施工设备，如钢管切割机、电焊机、组件安装等辅助设备。
三、施工步骤1.地面准备：清理施工区域，确保地面平整、干燥，安放好基准线，以便后续支架的安装。
2.支架安装：根据设计要求，安装支架，确保支架的水平度和垂直度，保证光伏组件的安装质量。
3.光伏组件安装：根据设计要求和支架的位置，将光伏组件安装在支架上，确保组件之间的间距和排列方式符合要求，并且确保组件的安装角度正确。
4.电缆敷设：根据电站设计方案，将光伏组件之间的串并联电缆敷设好，并连接到逆变器上，确保电路的畅通，以便光伏组件的充分发电。
5.系统调试：完成组件安装和电缆连接后，进行整个系统的调试工作，确保各个部分正常运行，并符合设计要求。
6.防腐处理：对光伏支架进行防腐处理，以提高其耐久性和抗腐蚀能力。
7.质量检查：对整个工程进行质量检查，确保安装工作符合设计要求和工程质量标准，并解决发现的问题。
8.安全检查：对施工现场进行安全检查，确保施工过程中的安全生产，并采取必要的安全防护措施，预防事故的发生。
四、施工要求1.施工过程中，严格按照设计要求进行施工，确保光伏组件安装的质量和效果。
2.施工过程中，注意安全防护，遵守安全操作规程，确保施工现场的安全。
3.施工队伍要有较强的组织能力和沟通协调能力，保证工期的执行。
4.施工过程中，要做好施工记录，详细记录施工中的关键环节和质量情况，以便后续的管理和维护。
五、施工管理1.施工前，制定详细的施工计划和施工方案，明确施工的时间、材料、人员与设备等，确保施工进度和质量。
光伏安装施工方案(3篇)
第1篇一、项目背景随着我国能源结构的不断调整和新能源产业的快速发展，光伏发电作为清洁、可再生能源，越来越受到国家政策的大力扶持和市场的青睐。
为响应国家节能减排号召，提高能源利用效率，降低企业运营成本，本项目拟在厂区屋顶安装光伏发电系统，实现绿色、可持续发展。
二、项目概述1. 项目名称：厂区屋顶光伏发电系统安装项目2. 项目地点：厂区屋顶3. 项目规模：根据厂区屋顶面积和安装要求，预计装机容量为XXX千瓦（kW）4. 项目投资：预计投资金额为XXX万元5. 项目工期：预计施工工期为60天三、施工方案1. 施工准备（1）组织架构：成立光伏安装项目部，明确项目经理、技术负责人、施工队长等岗位人员职责。
（2）人员培训：对施工人员进行光伏发电系统安装、调试、维护等方面的专业培训。
（3）材料设备：根据项目需求，采购光伏组件、逆变器、支架、电缆等设备，确保设备质量。
（4）施工图纸：依据设计图纸，对光伏发电系统进行现场布局，确保安装位置合理、美观。
2. 施工流程（1）现场勘察：对厂区屋顶进行现场勘察，了解屋顶结构、承重能力、光照条件等，确保光伏发电系统安装可行性。
（2）基础施工：根据设计要求，进行光伏支架基础施工，确保支架安装牢固、稳定。
（3）光伏支架安装：按照设计图纸，将光伏支架安装到位，确保支架与基础连接牢固。
（4）光伏组件安装：将光伏组件安装到支架上，确保组件安装平整、牢固。
（5）逆变器安装：将逆变器安装到逆变器间，确保逆变器与光伏组件连接牢固。
（6）电缆敷设：按照设计要求，进行电缆敷设，确保电缆连接牢固、安全。
（7）系统调试：对光伏发电系统进行调试，确保系统运行正常。
（8）系统验收：对光伏发电系统进行验收，确保系统符合设计要求。
3. 施工技术要点（1）支架安装：支架基础施工要严格按照设计要求进行，确保支架安装牢固、稳定。
（2）光伏组件安装：光伏组件安装要平整、牢固，避免出现倾斜、扭曲等现象。
（3）逆变器安装：逆变器安装要确保与光伏组件连接牢固，避免因连接不良导致故障。
光伏组件支架及太阳能板安装施工方案
光伏组件支架及太阳能板安装施工方案一、前言随着太阳能发电技术的发展，太阳能板的安装已经成为一个热门话题。
针对光伏组件支架及太阳能板的安装施工方案，本文将介绍其中的关键步骤和注意事项，以帮助您顺利完成安装工作。
二、材料准备在开始安装光伏组件支架及太阳能板之前，您需要准备以下材料：1.光伏组件支架：确保支架的质量和稳固性，以确保太阳能板的安全固定。
2.太阳能板：选择适合您需求的太阳能板，并保证其质量和性能。
3.安装工具：螺丝刀、扳手、螺丝等工具，以便安装过程中使用。
4.安全装备：安全帽、安全带等安全装备，以确保施工过程中的安全。
三、施工步骤1. 确定安装位置在安装光伏组件支架及太阳能板之前，首先需要确定安装位置。
选择一个阳光充足、无阻挡的地方，以保证太阳能板的发挥最大效能。
2. 安装支架安装支架是安装太阳能板的第一步。
根据支架的类型和尺寸，将支架固定在地面或建筑物上，并确保支架的水平和稳固。
3. 安装太阳能板将太阳能板固定在支架上，并连接好电缆。
在安装过程中，务必注意太阳能板的安全，避免损坏。
4. 调试系统安装完成后，对太阳能板系统进行调试。
确保系统正常运行，输出电力符合预期。
5. 安全检查完成安装后，进行安全检查。
检查支架和太阳能板的固定情况，以确保安全稳定。
四、注意事项1.安全第一：在施工过程中，务必注意安全，佩戴必要的安全装备，避免意外发生。
2.合理安装：根据太阳能板的类型和规格，选择合适的支架，并确保安装位置合理。
3.注意电气安全：在连接太阳能板的电缆时，注意电气安全，避免触电危险。
4.定期维护：安装完成后，定期检查系统的运行状况，保持系统的稳定性和性能。
五、总结通过本文的介绍，您应该对光伏组件支架及太阳能板的安装施工方案有了一定的了解。
在实际施工过程中，根据具体情况和需求，合理安排施工步骤，并注意安全和质量，才能确保太阳能板系统的顺利运行。
祝您施工顺利，成果丰硕！。
光伏安装定点施工方案
一、工程概述本光伏安装项目位于我国某地，占地面积约为XX平方米，预计装机容量为XX兆瓦。
项目采用地面式光伏发电系统，主要建设内容包括光伏组件安装、逆变器安装、电气设备安装、支架安装、电气线路敷设等。
为确保工程顺利进行，特制定以下施工方案。
二、施工准备1. 施工组织成立项目施工领导小组，负责项目的全面管理；成立施工班组，明确各班组职责，确保施工质量。
2. 施工人员施工人员需具备相关资质，熟悉光伏发电系统施工流程和操作规范。
施工前，对全体施工人员进行技术交底和安全教育。
3. 施工材料根据设计图纸，采购光伏组件、逆变器、支架、电气设备、电缆等材料，确保材料质量符合国家标准。
4. 施工设备准备施工所需的吊装设备、测量仪器、焊接设备、电焊机、切割机等施工设备。
三、施工工艺1. 施工流程（1）基础施工：根据设计图纸，进行基础开挖、垫层铺设、混凝土浇筑等工序。
（2）支架安装：按照设计要求，进行支架的安装，确保支架水平度和垂直度。
（3）光伏组件安装：将光伏组件安装到支架上，确保组件的清洁和牢固。
（4）逆变器安装：按照设计要求，将逆变器安装到指定位置，并做好接地处理。
（5）电气设备安装：安装电表、配电盘等电气设备，并做好接地处理。
（6）电气线路敷设：敷设电缆，连接光伏组件、逆变器、电气设备等，确保线路安全可靠。
（7）调试与验收：对光伏发电系统进行调试，确保系统运行正常。
2. 施工要点（1）基础施工：确保基础平整、牢固，满足光伏支架的安装要求。
（2）支架安装：支架安装过程中，严格控制水平度和垂直度，确保光伏组件的安装质量。
（3）光伏组件安装：组件安装前，确保组件清洁、无损坏；安装时，注意组件之间的间距，确保牢固。
（4）逆变器安装：逆变器安装过程中，注意设备接地，确保安全可靠。
（5）电气设备安装：电气设备安装过程中，严格按照规范要求进行，确保设备运行正常。
（6）电气线路敷设：线路敷设过程中，注意电缆的固定和标识，确保线路安全可靠。
柔性光伏组件施工方案范本
柔性光伏组件施工方案范本1. 引言本文档旨在提供柔性光伏组件施工方案范本，为相关项目施工人员提供指导。
柔性光伏组件是一种可弯曲、柔软且轻便的光伏组件，具有较高的适应性和安装灵活性。
本文档将介绍柔性光伏组件施工的关键步骤、注意事项和施工方案。
2. 施工前准备在开始柔性光伏组件的施工之前，需要进行以下准备工作：2.1 安全考虑确保所有参与施工的人员了解安全操作规程，并配备必要的安全装备。
在施工过程中，要注意防止火灾、电击等事故的发生，并遵循现场安全标准和法规。
2.2 工具和材料准备准备以下工具和材料：•电钻和螺丝批•手套和护目镜•不锈钢螺丝和支撑材料•密封胶和胶枪•硅橡胶垫•柔性光伏组件2.3 施工场地准备确保施工场地满足以下条件：•平整稳固•清除障碍物•具备足够的日照•电源接入点可靠3. 施工步骤下面是柔性光伏组件的施工步骤：3.1 定位和测量先确定光伏组件的安装位置，使用测量工具进行定位和测量。
确保位置正确，并保证组件的朝向和角度符合设计要求。
3.2 准备基础支撑结构根据测量结果，准备基础支撑结构。
支撑结构可以采用金属支架或其他合适的材料，确保承重能力和稳定性。
在安装之前，进行实地勘察和验证。
3.3 固定支撑结构将支撑结构固定到地面或建筑物上，使用不锈钢螺丝和支撑材料。
确保支撑结构稳固并符合设计要求。
3.4 安装柔性光伏组件根据光伏组件的尺寸和安装位置，将组件放置在支撑结构上。
确保组件表面干净，没有灰尘、杂质等。
3.5 连接电源根据设计要求，将柔性光伏组件的正负极与电源连接。
在连接之前，确保电源关闭并进行安全检查。
3.6 密封胶填充使用密封胶和胶枪将柔性光伏组件与支撑结构紧密密封。
确保填充充分、均匀，并将胶液清除干净以免对组件产生损害。
3.7 接地处理根据相关规定和设计要求，对柔性光伏组件进行接地处理。
确保接地线路可靠连接，并进行必要的接地测试。
3.8 施工清理完成组件安装后，进行施工清理工作。
光伏组件安装施工方案
光伏组件安装施工方案一、前期准备1.1项目信息收集：准确了解项目所在地的环境条件、气候特点、经纬度和自然条件等。
1.2设计确认：根据项目信息，对光伏组件进行设计方案的确认，包括组件布置、数量、型号和倾角等。
1.3材料采购：根据设计方案，进购光伏组件及其配套材料，确保材料的质量和数量符合项目需求。
二、施工准备2.1施工人员配备：根据项目规模确定施工所需人员的数量和职责分工，并进行培训，确保施工人员具备相关技能。
2.2工程机械准备：准备好所需要的施工机械和设备，如起重机、吊车、推土机等，确保施工过程中的机械设备的顺利使用。
2.3施工材料准备：准备好施工过程中所需的材料，如钢材、螺栓、膨胀螺栓等。
三、现场布置3.1基础施工：根据设计方案，进行基础的准备工作，包括寻找合适的基础和进行基础开挖、加固等工作。
3.2模块布置：在基础完成后，根据设计方案进行光伏组件的布置和定位，确保组件间的间距合理，并且倾角符合设计要求。
3.3电缆布线：根据设计方案进行电缆的布线工作，包括电缆的敷设、接地、保护和连接等。
四、安装调试4.1光伏组件安装：按照设计方案和制造商提供的安装手册，将光伏组件安装到支架上，并进行调整和固定。
4.2电缆连接：连接光伏组件的直流电缆，确保连接牢固可靠，并进行接地保护。
4.3电汇箱安装：安装电汇箱并连接光伏组件的电缆，安装电汇箱的保险器和调节器。
4.4逆变器安装：安装逆变器并连接电汇箱的交流电缆，确保逆变器的安装位置符合要求，并进行接地保护。
五、安全检查5.1施工安全检查：在施工过程中，进行安全检查，确保工人的人身安全和机械设备的安全使用。
5.2环境安全检查：对施工现场的环境进行检查，确保施工过程不对环境造成污染和破坏。
六、验收交接6.1系统调试：完成光伏组件的安装后，对整个系统进行调试，确保光伏组件能够正常工作。
6.2施工验收：对施工过程进行验收，包括基础工程、组件安装、电缆连接和逆变器安装等，确保施工质量符合要求。
光伏组件安装施工方案
光伏组件安装施工方案一、项目背景随着清洁能源的发展，太阳能光伏发电系统逐渐被广泛应用。
光伏组件的安装施工是光伏发电系统建设的重要环节，因此需要制定合理的安装施工方案。
二、施工前准备工作1.项目规划：根据需求确定光伏组件的安装位置和数量，并绘制安装布局图。
2.选址勘测：确定安装地点是否符合光伏组件安装的要求，包括阳光照射条件、地形、排水状况等。
3.工程准备：准备所需的施工设备、材料和人员。
三、安装施工步骤1.场地准备：清理安装位置上的杂物和障碍物，确保施工区域干净整洁。
2.基础施工：根据安装布局图在地面上做好基础设置，包括挖掘基坑、铺设基础材料、浇筑混凝土等。
3.支架安装：在基础上安装支架，按照布局图的要求进行支架的拼装和固定，确保支架的稳定性和坚固性。
4.电缆敷设：在支架上敷设电缆，将光伏组件与逆变器之间的电缆连接起来，并进行绝缘处理和保护措施。
5.组件安装：将光伏组件安装在支架上，进行校正和调整，确保组件方向正确且安装牢固。
6.电气连接：将光伏组件与逆变器进行电气连接，包括直流电缆和交流电缆的连接。
7.安全防护：对安装好的光伏组件和电缆进行保护措施，包括防雷、防鸟、防盗等。
8.检验调试：对安装好的光伏发电系统进行检验、调试和运行测试，确保系统正常运行。
四、施工要求1.符合安全操作规范，确保施工过程中人身安全和设备安全。
2.保护环境，避免对周边环境造成污染和破坏。
3.确保施工质量，按照相关标准和要求进行施工，确保光伏组件的安装稳定牢固。
4.严格按照施工时间计划进行施工，确保项目的进度。
五、施工风险及应对措施1.施工过程中可能遇到不可预测的恶劣天气，如大风、暴雨等，应及时停止施工，并采取防护措施。
2.施工现场可能存在其他施工项目的协调问题，应与其他施工单位进行沟通和协调。
3.施工过程中可能存在人员受伤的风险，应加强施工安全教育、培训，并提供必要的安全防护设备。
六、施工进度及成本估算1.施工进度：根据施工规模和项目要求，合理制定施工进度计划，包括各个施工环节的时间安排和关键节点。
光伏安装专项施工方案设计
一、工程概况本光伏发电项目位于XXX省XX县，距离梁圈镇6公里，总装机容量为100MWp，全站共100个发电单元。
光伏电池组件采用250Wp、255Wp和260wp多晶硅组件，核心发电区主要由太阳能电池阵列、防雷汇流箱、就地箱式变电站构成。
钢结构框架的安装作为本工程施工的关键环节，其安装质量直接涉及工程的可靠度。
二、编制依据1. 设计图纸2. 公司现行质量、环境、职业健康安全综合管理体系3. 国家及电力行业颁布与本工程有关的其他各种现行有效版本的技术规范、规程和标准4. 国家、电力行业及地方颁布与本工程环境保护、职业健康安全有关的各种法律、法规、标准和通知5. 其他在设计文件中提出的需执行的规范和标准以及公司制定的有关工程质量管理规定等三、施工准备1. 人员准备：组织施工队伍，明确各岗位职责，进行技术交底和安全教育。
2. 工机具准备：准备光伏支架、光伏组件、连接电缆、逆变器、配电柜、防雷设备等所需材料和设备。
3. 场地准备：对施工现场进行平整，确保场地符合设计要求。
4. 预埋件安装：按照设计图纸要求，在土建工程中预埋支架基础。
四、施工工艺1. 光伏支架安装（1）支架基础检查：检查支架基础尺寸、平整度和预埋件质量，确保符合设计要求。
（2）支架安装：将支架与预埋件焊接，确保焊接牢固。
（3）支架调整：调整支架的倾斜角度和间距，使其符合设计要求。
2. 光伏组件安装（1）组件检查：检查组件外观、电气性能和标识，确保符合质量要求。
（2）组件安装：将组件安装在支架上，确保组件安装牢固、水平。
（3）组件接线：按照设计要求，将组件连接电缆连接到逆变器。
3. 逆变器、配电柜、防雷设备安装（1）逆变器安装：按照设计要求，将逆变器安装在配电柜附近。
（2）配电柜安装：按照设计要求，将配电柜安装在逆变器附近。
（3）防雷设备安装：按照设计要求，将防雷设备安装在逆变器附近。
五、质量标准1. 光伏支架安装：支架与预埋件焊接牢固，倾斜角度和间距符合设计要求。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概述本项目是针对光伏发电站的支架及组件安装施工方案，包括施工过程、施工安全要求、施工人员要求等方面的内容。
二、施工过程1.方案编制在施工前，需编制详细的施工方案，包括安装图纸、施工流程、资源需求等，并提交相关部门审核。
2.场地准备施工之前，需对场地进行准备，包括清除障碍物、平整地面、确保固定坚实等。
3.安装支架根据安装图纸的要求，进行支架的安装。
首先需要根据地形条件和组件布局确定支架的位置和朝向，然后进行基础的浇筑和固定。
支架的安装要求牢固可靠，确保能承受各种天气条件下的作用力。
4.安装组件安装支架完成后，开始安装光伏组件。
根据组件的尺寸和数量，按照安装图纸的要求进行组件的布局和固定。
5.连接线路组件安装完成后，需要根据设计要求进行组件间的连线。
连接线路的敷设要满足安全可靠、保护绝缘等要求。
6.外围设施安装光伏发电站除了光伏支架和组件的安装外，还需要安装一些外围设施，如逆变器、箱变、配电箱等。
这些设施的安装需按照相关标准进行，确保其正常运行。
7.调试安装完成后，需要对整个系统进行调试，确保光伏发电系统的正常运行。
调试内容包括电流电压的检测、系统是否连通以及传感器数据是否准确等。
8.竣工验收调试完成后，需进行竣工验收，由相关部门对光伏发电站进行验收，确保施工符合技术规范和安全要求。
三、施工安全要求1.施工人员需经过培训，掌握光伏支架及组件安装相关知识和技能。
2.施工现场应设置警示标志，确保施工安全。
3.使用合格的工具和设备，并进行定期检查和维护。
4.施工人员需佩戴个人防护装备，如安全帽、手套、安全鞋等。
5.施工人员需注意施工过程中的电气安全和高空安全，严禁私拉乱接电线。
6.施工过程中需对现场进行清理，保持施工环境整洁。
四、施工人员要求1.具备相关工程施工经验，熟悉光伏发电站的施工工艺和技术规范。
2.具备一定的电力知识，能够熟练操作电气设备。
3.具备团队合作精神，能够协调施工过程中的人员和资源。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案
一、方案概述
本方案旨在指导光伏支架及组件的安装施工过程，确保安装质量、提高效率。
二、施工准备
1.确认安装位置：选择光照充足、无阻挡、支撑承重的位置。
2.准备材料：光伏支架、光伏组件、螺丝、膨胀螺栓等。
3.工具准备：电钻、扳手、螺丝刀、量具等。
4.安全措施：佩戴安全帽、手套，防止高空作业。
三、安装步骤
1. 安装支架
1.在预定位置标定基础位置并做好基础施工准备。
2.将支架分段拼接并按照安装说明书进行安装。
确保支架稳固、结构牢固。
3.调整支架角度，确保太阳能板正面对准太阳光。
2. 安装光伏组件
1.将光伏组件按照支架的规格进行固定安装。
2.使用螺丝将光伏组件牢固固定在支架上。
3.接好光伏组件之间的连线，确保电路连接正确。
4.确认安装完成后，进行连接线的敷设和固定。
3. 系统调试
1.连接逆变器，确保系统接线正确。
2.启动系统，检查光伏组件输出情况。
3.检查系统运行情况，确保设备运转正常。
四、施工注意事项
1.施工过程中要注意安全，严禁踩踏玻璃组件。
2.安装支架时要注意平整度和稳固性。
3.光伏组件安装时要轻拿轻放，避免损坏。
4.施工结束后要进行系统检查，确保连接牢固、线路完好。
五、总结
通过以上方案的实施，可以有效指导光伏支架及组件的安装施工过程，保证安装质量，达到预期效果。
在实际操作中，要严格按照安装说明书和安全规范进行操作，确保安全施工，提高工作效率。
光伏安装施工方案
光伏安装施工方案光伏安装施工方案一、项目背景随着环境保护意识的增强和能源需求的日益增长，光伏发电系统的应用越来越广泛。
本项目旨在安装光伏发电系统，实现可再生能源的利用和降低能源消耗。
二、项目目标1. 安装光伏发电系统，利用太阳能发电，减少对传统能源的依赖。
2. 提高能源利用效率，降低能源消耗。
3. 减少环境污染，保护生态环境。
三、施工流程1. 前期准备：确定光伏发电系统的容量和布置方式，并进行项目预算。
查找并选购光伏组件、支架系统等必要材料。
2. 钢结构搭建：根据设计要求，搭建支架系统，确保其稳定性和安全性。
3. 安装光伏组件：将光伏组件按照设计图纸的要求进行安装，确保正确的倾斜角度和方向。
4. 连接电缆：将光伏组件的输出端与逆变器相连接，逆变器的直流输入端与电池组相连接，直流输出端与交流电网相连接。
5. 地线敷设：按照国家标准和安全要求，在系统内部和外部进行地线的敷设，确保系统的安全运行。
6. 联调和测试：对光伏发电系统进行联调和测试，确保各个组件和系统的正常运行。
7. 安全检查和保养：对光伏发电系统进行定期的安全检查和维护，确保系统的稳定性和安全性。
四、施工要点1. 施工现场要保持整洁，材料和设备要摆放整齐，避免堆放过高。
2. 施工过程中要注意安全，佩戴必要的防护用品，遵守施工现场安全规定。
3. 吊装光伏组件时要使用合适的吊装工具，确保组件的安全和完整性。
4. 安装光伏组件时要细心谨慎，避免损坏组件表面和接线处。
5. 连接电缆时要根据规范要求进行正确接线，避免短路和漏电。
6. 地线敷设要牢固可靠，连接处要焊接牢固，确保接地效果良好。
7. 施工完成后进行系统的调试和测试，确保系统的正常运行。
五、风险与对策1. 雨天施工：在雨天施工时要注意保护设备和材料，避免受潮和损坏。
2. 高温天气：在高温天气中要注意防暑降温，及时补充水分，避免中暑。
3. 高空作业：进行高空作业时要佩戴安全帽、安全绳等必要的安全装备，注意站稳脚跟，不得随意移动。
光伏组件安装施工方案
光伏组件安装施工方案一、引言随着可再生能源的重要性日益凸显，光伏发电系统在全球范围内得到了广泛应用。
光伏组件是光伏电站中最核心的部分，正确且稳固地安装光伏组件对于确保系统高效运行和延长寿命至关重要。
本文档将介绍光伏组件的安装施工方案，旨在提供一种安全、可靠、高效的安装方法。
二、设备和材料在进行光伏组件安装之前，需要准备以下设备和材料：1.光伏组件2.安装支架3.太阳能电池板支架4.螺栓和螺母5.电缆和连接器6.接地线三、安装准备步骤在开始光伏组件安装之前，需要进行以下准备工作：1.建立安全措施：确保安全措施已经完善，人员可以安全工作，并遵循施工现场的安全规定。
2.审查施工区域：检查施工区域的环境和地形，确保合适的安装条件。
3.准备工具和设备：准备所需的工具和设备，包括螺丝刀、扳手、钳子等。
四、安装步骤光伏组件的安装主要分为以下步骤：1. 安装支架•在安装区域上标记支架的位置。
•用螺丝刀或扳手将支架固定在地面或屋顶上。
•使用水平仪检查支架的平衡和水平度。
2. 安装太阳能电池板支架•在支架上标记太阳能电池板支架的位置。
•使用螺丝刀或扳手将太阳能电池板支架安装在支架上。
3. 安装光伏组件•将光伏组件固定在太阳能电池板支架上。
•使用螺丝和螺帽将光伏组件安装在支架上。
•根据安装要求，确保光伏组件与支架之间的间距和角度符合设计要求。
4. 连接电缆和接地线•使用电缆连接器将光伏组件的输出电缆连接到光伏交流配电系统。
•确保电缆连接稳固可靠，并且接地线正确连接到地面。
五、施工检查施工完成后，需要进行以下检查：1.支架和组件的稳固性：检查支架和组件的固定是否牢固，没有松动和晃动。
2.连接线路检查：检查电缆和连接器的连接是否牢固，并进行电气测试，确保连接线路正常。
3.绝缘检查：检查光伏组件和电缆的绝缘性能，确保没有漏电等安全隐患。
4.视觉检查：对安装好的光伏组件进行视觉检查，确保没有破损和污染。
六、安全注意事项在安装光伏组件时，需要注意以下安全事项：1.使用安全设备：佩戴合适的个人防护装备，如安全帽、安全眼镜和手套。
光伏支架、组件安装施工方案
光伏支架、组件安装施工方案2023.05目录一.编制依据及编制范围 (1)二.编制原则 (1)三.总体概述 (1)四.作业前应做的准备及必须具备的条件 (2)五.安装操作程序 (3)六.支架安装 (3)七.组件安装 (5)八.施工质量保证措施 (8)九.质量保证措施 (8)十.工序质量检验和质量控制 (9)十一.施工过程质量控制措施 (10)十二.安全生产、文明施工和环境保护措施 (10)一.编制依据及编制范围1.1.编制依据和验收技术规范标准：（1）本项目发电系统设计的图纸；（2）现行有关的国家施工验收标准、技术规范及业主的有关规定（3）以往的施工经验（4）《施工组织设计》1.2.适用范围本施工方案适用于光伏支架、组件的安装工作。
二.编制原则2.1.安全第一的原则在施工组织设计编制中始终遵循技术可靠、措施得力、确保安全的原则确定施工方案。
2.2.优质高效的原则。
加强领导，加强管理。
根据施工组织设计中明确的质量目标。
2.3.确保工期的原则为保证工期，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。
2.4.合理布局、科学配置的原则。
根据工程量、各项管理目标、以及地形地貌的特征，特别是对水、电、道路安排利用，进场材料的存放，生活设施布置。
本着安全、文明、方便、高效的原则，优化配置、合理布局，满足施工需要。
2.5支架、组件安装施工及验收、质量评定主要采用技术标准、规范：《建筑机械使用安全技术规范》 JGJ33-2012《施工现场临时用电安全技术规范》 JGJ46-2005《建设工程施工现场供用电安全规范》 GB50194-2014《钢结构焊接规范》GB 50661-2011《光伏发电工程施工规范》GB50794-2012《光伏发电工程验收规范》GB50796-2012《钢结构工程施工及验收规范》GB50205-2001国家和行业颁布的有关现行施工规范和标准三.总体概述3.1项目概述四.作业前应做的准备及必须具备的条件4.1施工准备阶段（1）熟悉支架、组件安装图纸，根据安装的区域计算所需各种构件和材料的数量，并按安装需求散料，以便合理安排安装顺序。
居民楼顶光伏安装施工方案
一、工程概述本工程为居民楼顶光伏发电项目，旨在充分利用屋顶空间，提高能源利用率，减少居民生活用电成本，推动绿色低碳生活。
工程采用太阳能光伏发电系统，将太阳能转化为电能，通过并网接入居民家庭用电系统。
二、施工准备1. 工程设计：根据居民楼顶实际情况，进行光伏发电系统设计，包括光伏组件、逆变器、支架等设备选型，确保系统发电量、安全性和可靠性。
2. 材料设备：采购符合国家标准的光伏组件、逆变器、支架等设备，并确保设备质量。
3. 施工队伍：组建专业施工队伍，对施工人员进行培训，确保施工质量和安全。
4. 施工场地：对楼顶进行清理，确保施工环境整洁，无障碍物。
三、施工步骤1. 支架安装（1）根据设计图纸，确定支架位置，进行测量和标记。
（2）在楼顶预埋支架基础，确保基础牢固。
（3）安装支架，注意支架水平和垂直度，确保安装精度。
2. 光伏组件安装（1）将光伏组件从包装中取出，检查组件外观和性能。
（2）将光伏组件依次安装在支架上，确保组件之间连接紧密。
（3）检查组件安装质量，确保组件表面清洁、无划痕。
3. 逆变器安装（1）根据设计图纸，确定逆变器安装位置。
（2）将逆变器安装在指定位置，确保逆变器与支架固定牢固。
（3）连接逆变器输入输出线路，确保线路连接正确。
4. 并网接入（1）检查逆变器、光伏组件等设备运行状态，确保设备正常。
（2）将逆变器输出线路接入居民家庭用电系统。
（3）进行并网测试，确保并网成功。
四、施工质量控制1. 材料设备质量：确保光伏组件、逆变器、支架等设备符合国家标准，质量可靠。
2. 施工工艺：严格按照施工规范进行施工，确保施工质量。
3. 安装精度：确保支架、光伏组件、逆变器等设备安装精度，确保系统发电量。
4. 安全施工：加强施工现场安全管理，确保施工人员安全。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志，防止意外事故发生。
3. 施工过程中，注意用电安全，防止触电事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.工程概况 (1)2.编制依据 (1)3.主要工程内容 (1)4.参加作业人员的资格和要求 (1)5.作业所需的工器具 (1)6.作业前应做的准备工作 (1)7.支架制作安装方案 (2)8.光伏板安装 (5)9.防雷接地 (6)10.电缆敷设 (7)11.试验方案 (8)12.安全文明施工措施 (8)1.工程概况东营（胜利）城卫分布式光伏示范区20兆瓦项目（以下简称本工程）规划容量为20MWp。
项目建设地位于山东省东营市垦利区胜利油田孤东十万亩土地开发项目区东营金润盐化有限责任公司初级蒸发区水池，坐标为北纬37°56'29.8"，东经119°0'21.7"，海拔高度0m，项目规划容量为20MWp。
本工程装机容量为20MWp，采用分区发电、集中并网方案。
光伏组件是光伏发电系统的核心部件，其各项参数指标的优劣直接影响着整个光伏发电系统的发电性能。
通过比较，本工程电池组件选270Wp多晶双玻硅电池组件，逆变器选用1250kW光伏并网逆变器。
光伏组件采用固定式安装形式，结合建设方意见，电池方阵的固定倾角为26 。
本工程系统综合效率取80％，由计算可得，本工程25年总发电量约为64749万kW· h，25年年平均发电约2589.96万kW· h，平均年利用小时数为：1112小时。
本工程容量为20MWp，本期建设开关站一座，站内35kV侧采用单母线接线方式，并建设1回35kV出线接至系统侧。
本期将16个发电单元组按照每8个发电单元组为一组，通过2回35kV集电线路接入35kV母线上，再通过1回35kV出线接入系统。
本期整个20MWp光伏并网电站系统由16个约为1.25MWp的光伏并网发电单元组成，每个发电单元由1套1250kW光伏并网逆变器组成，每台逆变器输出电压为360V三相交流电，通过断路器接到升压变压器的低压绕组上，经1250kVA箱式变压器升压至35kV高压，将8台变压器经35kV集电线路并联后，通过高压开关柜接入35kV配电室35kV母线上，共设计2回路。
35kV配电装置采用屋内布置，成套金属铠装开关柜，开关柜单列布置，开关柜均采用"下进下出"接线方式。
无功补偿装置的连接变压器室外布置，消弧线圈接地变兼站用变布置在35kV配电室外。
2. 编制依据2.1江苏谦鸿电力工程咨询有限公司设计施工图2.2《光伏电站验收规范》（GB50796-20012）2.3《光伏发电站施工方案》（GB 50794-2012）2.4《电力建设安全工作规程》（DL5009.1-2013）2.5《电气装置安装工程质量检验及评定规程》（DL/T 5161.1～5161.17-2002）3．主要工程内容东营（胜利）城卫分布式光伏示范区20兆瓦项目的光伏支架安装、光伏板安装、电缆敷设、接地、防火封堵及调试等，并做好施工过程的质量安全控制工作。
4. 参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育，并经考试合格。
4.2熟悉全厂接地装置安装工艺要求、验收规范及质量标准。
4.3熟悉电缆敷设的工艺要求、验收规范及质量标准。
4.4施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。
5. 作业所需的工器具5.1交流电焊机 4台5.2弯排机 1台5.3切排机 2台5.4活动扳手 10把5.5卷尺 3把5.6榔头 3把5.7钢丝钳 2把5.8接地电阻测试仪 1台5.9锉刀 2把6．作业前应做的准备工作6.1组织施工人员学习图纸及验收规范，学习本作业指导书，并进行技术交底。
6.2准备好施工所用的工器具。
7．支架制作安装方案支架制作流程：熟悉图纸及材料特性→下料→焊接→焊点检查→尺寸检查→防腐。
由于本期工程采用成品支架，支架均为C型钢，在安装支架过程中严格按照厂家指导作业书进行安装。
8．光伏板安装安装流程：光伏板开箱前检查→组织现场开箱→光伏板调运→光伏板安装→光伏板线路连接调试光伏板应该安装招标设计文件生产，收集生产合格证书，检查外包装是否完好，若有包装碰擦，立即采取有效的措施进行现场取证。
9. 防雷接地作业流程：学习图纸、规范→技术交底→备料→水平接地极安装敷设→挖土→垂直、水平接地极敷设→接地极连接→监理及有关部门验收→回填土→接地电阻测试→签证接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，焊接面应采取防腐处理。
接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，可用螺栓连接，螺栓连接处的接触面处理应按《电气装置安装工程母线装置施工及验收规范》的规定处理。
接地体（线）的焊接应采用搭接焊，其搭接焊长度：扁钢为其宽度的2倍（且至少3个棱边焊接）。
接地线（不包括设备接地线）与接地网的连接不应少于两点。
装在钢筋混凝土支架上的电气设备不得采用设备支架进行自然接地，电缆设施的预埋铁件不得作为接地线。
接地线与建筑物伸缩缝交叉时，应加补偿器，补偿器可用接地线本身弯成弧形代替。
电气设备的每一接地部件应以单独的接地线接于接地体或接地干线上，禁止将数个部件串接，接地连接应保证可靠。
设备的接地线采用铜绞线TJ-16经线鼻子与设备接地端子及扁钢接地线连接。
为防止接地线遭受机械损伤，在接地线与沟道交叉处及其它有可能使接地线受损处均用管子或角钢加以保护。
接地网中接地干线应与下列所述相连接，下列设备应保证有完好的电气通路。
埋设在地下及架空敷设的金属管道（易燃易爆及有危险的除外）。
建筑物及水工的金属结构。
穿电线电缆的保护钢管及铠装电缆的金属外皮。
行车轨道及钢架。
电气装置和设施的下列金属部分应接地。
屋内外配电装置的金属构架和钢筋混凝土构架，靠近带电部分的金属围栏。
10.电缆敷设作业程序：挖沟→清理铺沙土→电缆管敷设→电缆敷设→铺沙土→回填→标识按照电缆敷设清单上电缆的型号规格，用汽车、吊车、叉车或人力将电缆运送到敷设地点。
按清单上电缆的排列顺序将盘架好，电缆盘应用专用的起重架支起，架好的盘离地面距离以100mm为宜，电缆从盘的上部引出，不应在地面上或支架上拖放，有特殊要求的动力电缆要使用放线滚轮，严禁将电缆盘平放地面上而甩放电缆。
电缆敷设顺序：先敷设集中的电缆，后敷设分散的电缆；先敷设动力电缆，后敷设控制、通讯电缆；先敷设长电缆；后敷设短电缆，同一方向的电缆应尽量一次敷设完毕。
敷设电缆的路径应有电缆专业人员来领头，每敷设一根电缆，应立即从末端开始整理、检查、固定和挂牌，留好长度，每根除了留好备用长度外，电缆长度不能超过接线高度1m，并锯断开始敷设下一根电缆，在用扎带固定电缆同时应把多余的扎带末梢剪去，并作出必要的敷设记录。
作业结果的检查、验收和质量标准：电缆的规格应符合设计要求，电缆无机械损伤，排列整齐，交叉少，标志牌应齐全，内容准确，字迹清晰，不易脱落。
电缆的固定、弯曲半径、排列顺序和预留长度应符合有关要求。
固定电缆用的扎带多余的部分要剪去。
直埋电缆路径标志应与实际路径相符，路径标志应清晰、牢固、间距适当。
电缆管规格应符合设计要求。
电缆管不应有穿孔，裂缝和显著的凹凸不平的地方。
管口应光滑无毛刺，管口两端应封闭良好。
排管应排列整齐，管口之间应以便固定接头的安装。
架空管及支架应在同一的水平线上。
保护管焊接牢固，套管长度应是管子外径的2.2倍。
保护管采用管卡固定，固定标高要在同一水平线上。
保护管接地应符合要求。
保护管的防腐漆应齐全。
11．试验方案11.1高压电缆试验绝缘电阻及吸收比测定：绝缘电阻应良好，吸收比应符合规范要求；交流耐压试验：交流耐压值为24KV，时间为5分钟。
11.2汇流箱测试光伏组件连接线检查：检查组件接线盒盖子是否松动，轻扯接线盒处电缆及组串连接头处电缆是否松动，脱落光伏组件编号检查：按组件编号图检查相应组件上编号，所标识的号码应正确且清晰可见逆变器检查，逆变器内元器件检查：检查内部连线有无松动、器件有无破损。
直流侧电缆极性及电压检查：用万用表依次校对每台汇流箱至逆变器电缆极性，确认无误后依次合上每台汇流箱保险。
在逆变器直流母线上测量电压，并做好记录。
以上为整个电站的设备试验项目，在整个试验过程中要求有稳定的试验电源，以保证试验数据的正确性；可靠的接地点，以保证仪器及人身的安全；良好的照明和环境，以保证试验的工作进度，试验检测发现问题应及时反馈，缩短处理时间，保证整个工程进度的顺利进行。
12．安全文明施工措施所有参加试验的人员须经安全技术交底方可上岗参加试验作业；树立“安全第一”的思想，进入现场必须佩戴安全帽，着装要符合有关规定，不得穿拖鞋、凉鞋和高跟鞋进入现场，带电和高空作业必须有人监护，同时高空作业必须系安全带。
正确使用绝缘工具和保护装置以减少电击的危险，不得在雨天进行组件串线连接工作。
光伏组件曝晒在太阳光下会产生电流，光伏方阵可以造成致命的电击或损坏设备。
只有专业人员方可进行组件的安装、调试。
为避免电击或损坏设备，在组件组串至额定串数后可将接头用绝缘胶布封好，待汇流箱内接好线时再连接此回路正、负极接头。
严禁将组件正负极插头对接并确保连接端子间插接牢固。
在汇流箱内接线没有测试之前严禁将汇流箱内保险投入。
进行汇流箱及逆变器测试时一定选好万用表档位和量程。
在进行设备及电缆耐压时，确保在耐压设备区域拉设警戒绳并有专人看护，严禁无关人员进入。
电气设备的送、停电必须符合设备厂家的规程要求，并按规定作详细的检查，确定无问题后方可进行设备的送停电。
设备停送电操作需有监护人，并挂警示牌。
调试人员必须熟悉相关设备、系统的结构、性能以及调试方法和步骤。
系统动态试验应取得调试指挥机构的同意并由其安排时间进行和指派运行人员密切配合。
若试验现场发生意外危险，试验人员应尽快远离危险区。
经试验证明系统确已正常、可靠地工作后，各试验监视岗位的人员方可撤离。
在调试过程中，调试人员必须遵守《电业安全工作规程》的相关规定，不得违反。
