光伏电站组件安装专项施工方案
光伏安装工程施工技术方案
光伏安装工程施工技术方案一、工程概况本项目为XX地区500MW光伏电站，位于荒滩地带，地势平坦，地面附着物较少。
电站主要由光伏支架、光伏组件、逆变器、电缆等设备组成。
本方案主要针对光伏支架及组件安装工程进行详细阐述。
二、施工准备1. 人员准备：组织具有丰富经验的专业施工队伍，包括项目经理、施工员、技术员、安全员等。
2. 工机具准备：根据施工需求，准备相应的施工工具和机械设备，如电钻、扳手、螺丝刀、吊车、叉车等。
3. 材料准备：提前采购并准备足够的施工材料，包括光伏支架、光伏组件、螺栓、垫片等。
4. 技术准备：对施工人员进行技术培训，使其熟悉施工工艺、质量标准和安全要求。
5. 施工现场准备：确保施工现场道路畅通，具备施工条件。
三、施工流程1. 光伏支架安装（1）施工准备：根据设计图纸，明确光伏支架的安装位置和数量。
（2）基础检查：检查光伏支架基础的质量，确保符合设计要求。
（3）支架安装：按照预先制定的施工顺序，逐个安装光伏支架。
安装过程中，要注意调整支架的水平和垂直度，确保支架安装质量。
（4）质量检验：对安装好的光伏支架进行质量检验，发现问题及时整改。
2. 光伏组件安装（1）施工准备：根据设计图纸，明确光伏组件的安装顺序和数量。
（2）组件安装：将光伏组件按照预先制定的施工顺序安装到支架上。
安装过程中，要注意调整组件的角度和紧固度，确保组件安装质量。
（3）接线盒连接：连接光伏组件的接线盒，确保接线正确、牢固。
（4）质量检验：对安装好的光伏组件进行质量检验，发现问题及时整改。
四、施工质量控制1. 光伏支架安装质量控制：确保支架水平和垂直度符合设计要求，支架连接牢固，基础质量合格。
2. 光伏组件安装质量控制：确保组件安装角度正确，紧固度符合要求，接线盒连接正确牢固。
3. 施工过程中，严格按照相关规范和标准进行施工，确保工程质量。
五、施工安全措施1. 施工前，对施工人员进行安全培训，使其了解施工现场的安全要求。
光伏电站施工方案(专业)
光伏电站施工方案(专业)一、前期准备在光伏电站的施工过程中，充分的前期准备工作对工程的顺利进行至关重要。
在确定光伏电站的选址、规划设计、环境评估等工作后，需要进行以下准备工作：1. 土地准备：对选定的土地进行清理、平整以及必要的场地布置工作。
2. 设备及材料准备：准备好所需的光伏组件、支架、电缆、配电箱等设备及材料，并保证其质量符合要求。
3. 人员配备：组建施工团队，包括工程师、技术人员、施工工人等，并确保其具备相关的资质和技能。
二、施工流程1. 场地布置根据施工图纸要求，在土地准备工作完成后，进行场地布置工作，包括光伏组件布置、支架安装等。
2. 电缆铺设在场地布置完成后，开始进行电缆的铺设工作，确保电缆的敷设符合规范，保证日后的运行安全。
3. 光伏组件安装安装支架后，进行光伏组件的安装工作，确保每个组件的位置准确，角度合适，以充分利用光能资源。
4. 连线调试安装完成后进行连线调试工作，确保光伏组件能够正常输出电能，并与逆变器等设备连接正常。
5. 并网调试最后进行并网调试工作，将光伏电站接入电网，并确保其运行稳定、安全。
三、质量与安全在整个施工过程中，质量和安全是首要考虑的因素，需注意以下几点： - 所用设备及材料必须符合相关标准，杜绝使用劣质产品； - 施工过程中需严格遵守相关安全规定，做好安全防护措施； - 确保施工团队具备专业技能和丰富的经验，保证施工质量； - 定期进行质量检查及安全检查，发现问题及时整改。
四、总结光伏电站的施工是一个复杂的工程，需要充分的前期准备、严谨的施工流程、严格的质量与安全控制。
只有做好每一个细节，才能确保光伏电站的顺利建设和长期稳定运行。
通过本文介绍的专业施工方案，相信能够帮助施工人员更好地进行光伏电站施工工作。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概况本项目是一座光伏电站，总装机容量为10兆瓦。
光伏组件安装采用固定支架方式，安装在适当的高度上，以获取光照最佳的角度。
二、施工准备1.人员组织：组织一支包括技术人员、安装工人、质量检查人员等的施工队伍，并划定各自责任范围。
2.材料准备：准备充足的光伏组件、支架以及安装所需的辅助材料，确保施工进展顺利。
3.设备准备：准备齐全的施工设备，如钢管切割机、电焊机、组件安装等辅助设备。
三、施工步骤1.地面准备：清理施工区域，确保地面平整、干燥，安放好基准线，以便后续支架的安装。
2.支架安装：根据设计要求，安装支架，确保支架的水平度和垂直度，保证光伏组件的安装质量。
3.光伏组件安装：根据设计要求和支架的位置，将光伏组件安装在支架上，确保组件之间的间距和排列方式符合要求，并且确保组件的安装角度正确。
4.电缆敷设：根据电站设计方案，将光伏组件之间的串并联电缆敷设好，并连接到逆变器上，确保电路的畅通，以便光伏组件的充分发电。
5.系统调试：完成组件安装和电缆连接后，进行整个系统的调试工作，确保各个部分正常运行，并符合设计要求。
6.防腐处理：对光伏支架进行防腐处理，以提高其耐久性和抗腐蚀能力。
7.质量检查：对整个工程进行质量检查，确保安装工作符合设计要求和工程质量标准，并解决发现的问题。
8.安全检查：对施工现场进行安全检查，确保施工过程中的安全生产，并采取必要的安全防护措施，预防事故的发生。
四、施工要求1.施工过程中，严格按照设计要求进行施工，确保光伏组件安装的质量和效果。
2.施工过程中，注意安全防护，遵守安全操作规程，确保施工现场的安全。
3.施工队伍要有较强的组织能力和沟通协调能力，保证工期的执行。
4.施工过程中，要做好施工记录，详细记录施工中的关键环节和质量情况，以便后续的管理和维护。
五、施工管理1.施工前，制定详细的施工计划和施工方案，明确施工的时间、材料、人员与设备等，确保施工进度和质量。
光伏电站设备安装施工方案
一、项目概述本项目为XX地区光伏电站项目，位于XX市XX县，占地面积XX亩。
电站规模为XX兆瓦，预计年发电量为XX亿千瓦时。
项目采用单晶硅光伏组件，逆变器采用集中式逆变器，并配备储能系统。
以下为光伏电站设备安装施工方案。
二、施工准备1. 施工组织（1）成立项目施工领导小组，负责施工过程中的协调、监督和管理工作。
（2）设立现场施工负责人，负责现场施工的具体实施。
（3）设立技术负责人，负责施工过程中的技术指导和监督。
2. 施工材料及设备（1）光伏组件：单晶硅光伏组件，型号为XX。
（2）逆变器：集中式逆变器，型号为XX。
（3）储能系统：磷酸铁锂电池，型号为XX。
（4）支架：光伏支架，型号为XX。
（5）电缆：高压电缆，型号为XX。
（6）施工工具：电动工具、手动工具等。
3. 施工方案（1）光伏组件安装1）清理地面，确保地面平整、坚实。
2）根据设计图纸，布置光伏组件，并进行固定。
3）连接光伏组件之间的接线，确保接线正确、牢固。
4）连接光伏组件与逆变器之间的接线，确保接线正确、牢固。
（2）逆变器安装1）根据设计图纸，布置逆变器，并进行固定。
2）连接逆变器与光伏组件之间的接线，确保接线正确、牢固。
3）连接逆变器与储能系统之间的接线，确保接线正确、牢固。
（3）储能系统安装1）根据设计图纸，布置储能系统，并进行固定。
2）连接储能系统与逆变器之间的接线，确保接线正确、牢固。
（4）电缆敷设1）根据设计图纸，敷设高压电缆，确保电缆敷设整齐、牢固。
2）连接电缆与逆变器、储能系统等设备之间的接线，确保接线正确、牢固。
（5）系统调试1）对光伏电站进行整体调试，确保各设备运行正常。
2）对储能系统进行充放电测试，确保系统稳定运行。
3）对逆变器进行输出功率测试，确保输出功率符合设计要求。
三、施工进度安排1. 施工准备：1个月2. 光伏组件安装：2个月3. 逆变器安装：1个月4. 储能系统安装：1个月5. 电缆敷设：1个月6. 系统调试：1个月总计：7个月四、施工质量保证措施1. 严格按照设计图纸和施工规范进行施工。

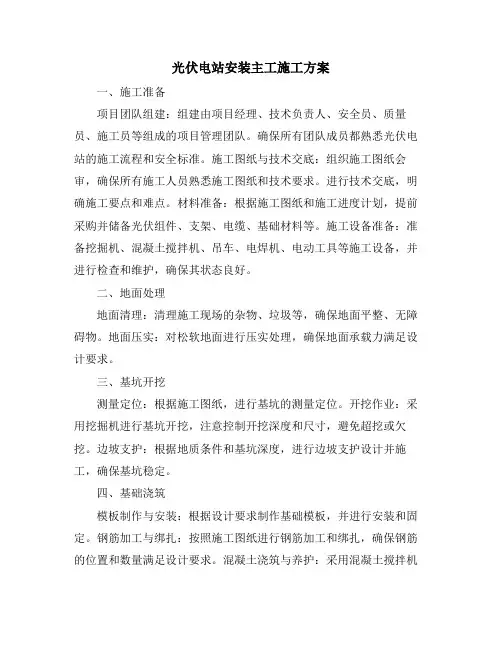

光伏电站安装主工施工方案
光伏电站安装主工施工方案一、施工准备项目团队组建：组建由项目经理、技术负责人、安全员、质量员、施工员等组成的项目管理团队。
确保所有团队成员都熟悉光伏电站的施工流程和安全标准。
施工图纸与技术交底：组织施工图纸会审，确保所有施工人员熟悉施工图纸和技术要求。
进行技术交底，明确施工要点和难点。
材料准备：根据施工图纸和施工进度计划，提前采购并储备光伏组件、支架、电缆、基础材料等。
施工设备准备：准备挖掘机、混凝土搅拌机、吊车、电焊机、电动工具等施工设备，并进行检查和维护，确保其状态良好。
二、地面处理地面清理：清理施工现场的杂物、垃圾等，确保地面平整、无障碍物。
地面压实：对松软地面进行压实处理，确保地面承载力满足设计要求。
三、基坑开挖测量定位：根据施工图纸，进行基坑的测量定位。
开挖作业：采用挖掘机进行基坑开挖，注意控制开挖深度和尺寸，避免超挖或欠挖。
边坡支护：根据地质条件和基坑深度，进行边坡支护设计并施工，确保基坑稳定。
四、基础浇筑模板制作与安装：根据设计要求制作基础模板，并进行安装和固定。
钢筋加工与绑扎：按照施工图纸进行钢筋加工和绑扎，确保钢筋的位置和数量满足设计要求。
混凝土浇筑与养护：采用混凝土搅拌机进行混凝土浇筑，注意控制混凝土的配合比和质量。
浇筑完成后进行养护，确保混凝土强度达到设计要求。
五、支架安装支架组装：根据施工图纸进行支架的组装和预拼装，确保支架的尺寸和角度满足设计要求。
支架安装：采用吊车将支架吊装至基坑位置，进行支架的安装和固定。
确保支架安装平整、稳固。
六、组串安装光伏组件检查：对光伏组件进行检查，确保其外观完好、无损坏。
光伏组件安装：将光伏组件安装至支架上，注意光伏组件的排列方式和间距。
确保光伏组件安装牢固、平整。
七、电缆施工电缆敷设：根据施工图纸进行电缆的敷设，注意电缆的走向和固定方式。
避免电缆受到机械损伤和过热。
电缆接头制作：按照规范要求进行电缆接头的制作，确保接头质量可靠、接触良好。
光伏电站施工主要工程施工方案
光伏电站施工主要工程施工方案1.光伏阵列基础施工和安装要求1）光伏阵列基础施工本工程光伏阵列基础采用钻孔灌注桩基础和大开挖独立基础。
孔灌注桩基础施工流程：订轴线，桩位→埋深护筒→钻机就位→成孔→第一次清孔→钢筋笼制作、吊装→安放导浆管→第二次清孔→灌注水下混凝土→成桩→钻机移位。
根据本工程的场地，电量，钻孔灌注桩直径，桩深及工期因素，安排2套GPS-15型钻孔灌注桩机进行施工，混凝土采用水下混凝土C35，钢筋笼采用现场制作。
为了确保质量及进度，合理安排施工顺序，进一步优化施工方案，进行钻孔桩的施工。
大开挖独立基础施工一般采用以下流程：清理→混凝土垫层浇筑→钢筋绑扎→相关专业施工→清理→支模板→清理→混凝土搅拌→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护→模板拆除2）光伏阵列安装要求光伏阵列支架表面应平整，固定太阳能板的支架面必须调整在同一平面，各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。
光伏组件支架安装工艺如下图9.6-1所示：图9.6-1 光伏组件支架安装工艺将光伏组件支架调整为水平角度进行光伏组件安装。
安装光伏组件前，应根据组件参数对每个太阳光伏组件进行检查测试，其参数值应符合产品出厂指标。
一般测试项目有：开路电压、短路电流等。
应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连。
安装太阳光伏组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。
组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。
组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合，固定螺栓应加防松垫片并拧紧。
光伏组件电缆连接按设计的串接方式连接光伏组件电缆，插接要紧固，引出线应预留一定的余量。
组件到达现场后，应妥善保管，且应对其进行仔细检查，看其是否有损伤。
必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。
河北光伏电站安装施工方案
一、项目概述本光伏电站位于河北省某地，占地面积约100亩，装机容量为10MW。
电站采用地面集中式光伏发电系统，主要利用太阳能光伏电池板将太阳能转化为电能，接入电网。
项目总投资约为1亿元人民币，预计年发电量可达1000万千瓦时。
二、施工准备1. 施工组织机构成立项目组，负责项目的整体协调、管理和监督。
项目组下设施工部、技术部、安全部、物资部等部门。
2. 施工人员组织一支专业、高效的施工队伍，包括施工负责人、技术人员、安全员、电工、焊工、安装工等。
3. 施工材料及设备根据设计方案，准备光伏组件、支架、逆变器、配电柜、电缆、基础混凝土、施工工具等。
4. 施工图纸及技术规范审查施工图纸，熟悉技术规范，确保施工质量。
三、施工工序1. 测量放线以控制网为基础，按照图纸要求，准确放出桩基基础高程、中心线，用木桩或钉子喷上红漆标记清晰。
2. 桩基打孔按照测量放线的点位，用潜孔机进行桩基的打孔。
打孔顺序按前立柱和后立柱分别进行。
3. 地锚桩布料将地锚桩倒运至施工子方阵内，并按照事先打好的孔量整齐布放在各施工区域内。
4. 地锚桩浇筑准备振捣工具（钢筋棍），挂线将桩基中心及高程定位。
5. 拉拔实验灌注桩浇筑完成后，待混凝土强度达到设计要求后进行拉拔实验。
6. 支架安装支架倒运布料（横梁、前后立柱、檩条、斜撑、托架、后立柱斜拉筋），准备配件及安装工具。
7. 光伏组件安装将光伏组件按照设计要求安装在支架上，并进行紧固。
8. 逆变器、配电柜安装按照设计要求，将逆变器、配电柜安装到位，并进行接线。
9. 交直流线缆连接按照设计要求，连接逆变器、配电柜、光伏组件等设备之间的交直流线缆。
10. 系统调试对整个光伏电站系统进行调试，确保系统运行正常。
四、施工质量保证措施1. 严格按照设计图纸、技术规范进行施工，确保工程质量。
2. 加强施工人员培训，提高施工人员技能水平。
3. 对施工材料、设备进行检查，确保质量合格。
4. 定期进行施工质量检查，发现问题及时整改。
光伏专项工程施工方案
光伏专项工程施工方案第一章总则1.1 项目背景光伏发电作为一种清洁、可持续的能源发电方式，受到了国家政府及社会的广泛关注和支持。
为响应国家政策，促进可再生能源的利用，我公司决定开展光伏专项工程施工，在本方案中将对项目的施工过程进行全面规划和安排。
1.2 项目概况项目地点：中国某地项目规模：100兆瓦工程类型：地面光伏电站施工时间：预计工期12个月1.3 项目目标本项目的主要目标是按时按质完成100兆瓦光伏电站的施工，确保工程质量和安全生产，实现经济效益和社会效益的最大化。
1.4 建设原则以安全为前提，以质量为保障，以进度为导向，以节能环保为理念，积极采取先进的技术和管理手段，确保工程的顺利进行和高标准完成。
第二章施工组织2.1 施工组织结构及职责施工单位将根据项目的实际情况，成立相关的施工组织架构，包括总包部、技术质量部、安全环保部、机械设备部、劳务部等，明确各部门的职责分工，确保施工工作有序进行。
2.2 人员分工施工单位将根据施工计划和工程需求，合理配置相关人员，包括项目经理、工程师、技术员、安全员、机械操作员等，确保施工人员在岗位上充分发挥作用，做好相关工作。
2.3 设施准备施工单位将配备相关的施工设施和设备，包括起重机械、挖掘机械、混凝土搅拌站等，确保施工作业的顺利进行。
3.1 现场勘察施工前，施工单位将进行光伏电站现场勘察，了解项目的地形地貌、气候环境等情况，为后续的施工工作做好准备。
3.2 施工图纸审核施工单位将对光伏电站的施工图纸进行审核，确保施工图纸的准确性和完整性。
3.3 材料采购施工单位将根据项目需求进行材料采购，购买符合国家标准的光伏组件、支架、电缆等材料，确保施工质量。
3.4 施工计划编制施工单位将对光伏电站的施工工程进行详细的施工计划编制，包括工程进度、工期计划、人力物力资源配置等，确保施工进度和质量。
第四章施工实施4.1 地基处理施工单位将对光伏电站的地基进行处理，包括土方开挖、平整地面等工作，确保地基的平整和稳固。
光伏发电项目光伏支架及组件安装施工方案
光伏发电项目光伏支架及组件安装施工方案批准：年月日审核：年月日编写：年月日目录1 编制依据： (2)2 工程概况 (2)3 施工安排 (2)3.1 管理人员组成结构 (2)3.2 项目人员职责 (3)3.3 施工机械、机具设备表 (5)3.4 劳动力配备 (5)3.5 特殊工序、关键工序划分 (6)4 施工准备 (6)4.1技术准备 (6)4.2 现场准备 (6)4.3 物资准备 (6)5 施工方法 (7)5.1 施工工艺流程 (7)5.2 施工方法 (7)6 雨季施工措施 (8)7 质量保证措施 (9)7.1 项目人员控制 (9)7.2 对机械设备的管理 (10)7.3 对材料的管理 (11)7.4 关键工序特殊工序识别及控制 (11)8 安全保证措施 (12)8.1 安全保证体系 (12)8.2 安全目标 (13)8.3 安全措施 (13)9 成品保护措施 (15)9.1 成品保护组织措施 (15)9.2 工地材料管理的成品保护： (15)10 降低成本措施 (15)1 编制依据：1）施工现场总平面勘验情况；2）光伏发电施工规范 GB 50794—2012；3）光伏发电工程验收规范 GBT 50796—2012；4）钢结构工程施工质量验收规范 GB 50205—2017；5）钢结构设计规范 GB 50017—2017；6）本工程设计施工图及相关技术资料；7）与本方案有关的法律、法规和文件。
2 工程概况1）本项目为屋顶分布式光伏项目,场址位于张三有限公司厂区内，布置容量为30MW；2）所有待用厂房均为彩钢板屋顶，光伏组件顺应厂房屋面平铺；3）本工程光伏组件拟采用270Wp规格的多晶硅光伏组件；4）本工程光伏逆变器拟采用500kW集中式逆变器；5）本项目接入并网点电压为10kV。
3 施工安排3.1 管理人员组成结构3.2 项目人员职责项目经理职责：1）项目经理是工程第一负责人，并对其终身负责。
2）贯彻执行国家质量法律法规、方针政策、地方及行业的质量管理规定及技术规范标准，根据公司质量管理方面的要求，科学组织施工生产，合理安排施工工期。
光伏支架及组件安装施工方案
光伏支架及组件安装施工方案一、项目概述本项目是针对光伏发电站的支架及组件安装施工方案，包括施工过程、施工安全要求、施工人员要求等方面的内容。
二、施工过程1.方案编制在施工前，需编制详细的施工方案，包括安装图纸、施工流程、资源需求等，并提交相关部门审核。
2.场地准备施工之前，需对场地进行准备，包括清除障碍物、平整地面、确保固定坚实等。
3.安装支架根据安装图纸的要求，进行支架的安装。
首先需要根据地形条件和组件布局确定支架的位置和朝向，然后进行基础的浇筑和固定。
支架的安装要求牢固可靠，确保能承受各种天气条件下的作用力。
4.安装组件安装支架完成后，开始安装光伏组件。
根据组件的尺寸和数量，按照安装图纸的要求进行组件的布局和固定。
5.连接线路组件安装完成后，需要根据设计要求进行组件间的连线。
连接线路的敷设要满足安全可靠、保护绝缘等要求。
6.外围设施安装光伏发电站除了光伏支架和组件的安装外，还需要安装一些外围设施，如逆变器、箱变、配电箱等。
这些设施的安装需按照相关标准进行，确保其正常运行。
7.调试安装完成后，需要对整个系统进行调试，确保光伏发电系统的正常运行。
调试内容包括电流电压的检测、系统是否连通以及传感器数据是否准确等。
8.竣工验收调试完成后，需进行竣工验收，由相关部门对光伏发电站进行验收，确保施工符合技术规范和安全要求。
三、施工安全要求1.施工人员需经过培训，掌握光伏支架及组件安装相关知识和技能。
2.施工现场应设置警示标志，确保施工安全。
3.使用合格的工具和设备，并进行定期检查和维护。
4.施工人员需佩戴个人防护装备，如安全帽、手套、安全鞋等。
5.施工人员需注意施工过程中的电气安全和高空安全，严禁私拉乱接电线。
6.施工过程中需对现场进行清理，保持施工环境整洁。
四、施工人员要求1.具备相关工程施工经验，熟悉光伏发电站的施工工艺和技术规范。
2.具备一定的电力知识，能够熟练操作电气设备。
3.具备团队合作精神，能够协调施工过程中的人员和资源。
光伏组件安装施工方案
光伏组件安装施工方案一、引言随着可再生能源的重要性日益凸显，光伏发电系统在全球范围内得到了广泛应用。
光伏组件是光伏电站中最核心的部分，正确且稳固地安装光伏组件对于确保系统高效运行和延长寿命至关重要。
本文档将介绍光伏组件的安装施工方案，旨在提供一种安全、可靠、高效的安装方法。
二、设备和材料在进行光伏组件安装之前，需要准备以下设备和材料：1.光伏组件2.安装支架3.太阳能电池板支架4.螺栓和螺母5.电缆和连接器6.接地线三、安装准备步骤在开始光伏组件安装之前，需要进行以下准备工作：1.建立安全措施：确保安全措施已经完善，人员可以安全工作，并遵循施工现场的安全规定。
2.审查施工区域：检查施工区域的环境和地形，确保合适的安装条件。
3.准备工具和设备：准备所需的工具和设备，包括螺丝刀、扳手、钳子等。
四、安装步骤光伏组件的安装主要分为以下步骤：1. 安装支架•在安装区域上标记支架的位置。
•用螺丝刀或扳手将支架固定在地面或屋顶上。
•使用水平仪检查支架的平衡和水平度。
2. 安装太阳能电池板支架•在支架上标记太阳能电池板支架的位置。
•使用螺丝刀或扳手将太阳能电池板支架安装在支架上。
3. 安装光伏组件•将光伏组件固定在太阳能电池板支架上。
•使用螺丝和螺帽将光伏组件安装在支架上。
•根据安装要求，确保光伏组件与支架之间的间距和角度符合设计要求。
4. 连接电缆和接地线•使用电缆连接器将光伏组件的输出电缆连接到光伏交流配电系统。
•确保电缆连接稳固可靠，并且接地线正确连接到地面。
五、施工检查施工完成后，需要进行以下检查：1.支架和组件的稳固性：检查支架和组件的固定是否牢固，没有松动和晃动。
2.连接线路检查：检查电缆和连接器的连接是否牢固，并进行电气测试，确保连接线路正常。
3.绝缘检查：检查光伏组件和电缆的绝缘性能，确保没有漏电等安全隐患。
4.视觉检查：对安装好的光伏组件进行视觉检查，确保没有破损和污染。
六、安全注意事项在安装光伏组件时，需要注意以下安全事项：1.使用安全设备：佩戴合适的个人防护装备，如安全帽、安全眼镜和手套。
光伏支架、组件安装施工方案
光伏支架、组件安装施工方案2023.05目录一.编制依据及编制范围 (1)二.编制原则 (1)三.总体概述 (1)四.作业前应做的准备及必须具备的条件 (2)五.安装操作程序 (3)六.支架安装 (3)七.组件安装 (5)八.施工质量保证措施 (8)九.质量保证措施 (8)十.工序质量检验和质量控制 (9)十一.施工过程质量控制措施 (10)十二.安全生产、文明施工和环境保护措施 (10)一.编制依据及编制范围1.1.编制依据和验收技术规范标准：（1）本项目发电系统设计的图纸；（2）现行有关的国家施工验收标准、技术规范及业主的有关规定（3）以往的施工经验（4）《施工组织设计》1.2.适用范围本施工方案适用于光伏支架、组件的安装工作。
二.编制原则2.1.安全第一的原则在施工组织设计编制中始终遵循技术可靠、措施得力、确保安全的原则确定施工方案。
2.2.优质高效的原则。
加强领导，加强管理。
根据施工组织设计中明确的质量目标。
2.3.确保工期的原则为保证工期，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。
2.4.合理布局、科学配置的原则。
根据工程量、各项管理目标、以及地形地貌的特征，特别是对水、电、道路安排利用，进场材料的存放，生活设施布置。
本着安全、文明、方便、高效的原则，优化配置、合理布局，满足施工需要。
2.5支架、组件安装施工及验收、质量评定主要采用技术标准、规范：《建筑机械使用安全技术规范》 JGJ33-2012《施工现场临时用电安全技术规范》 JGJ46-2005《建设工程施工现场供用电安全规范》 GB50194-2014《钢结构焊接规范》GB 50661-2011《光伏发电工程施工规范》GB50794-2012《光伏发电工程验收规范》GB50796-2012《钢结构工程施工及验收规范》GB50205-2001国家和行业颁布的有关现行施工规范和标准三.总体概述3.1项目概述四.作业前应做的准备及必须具备的条件4.1施工准备阶段（1）熟悉支架、组件安装图纸，根据安装的区域计算所需各种构件和材料的数量，并按安装需求散料，以便合理安排安装顺序。
光伏发电项目光伏支架及组件安装施工方案
光伏发电项目光伏支架及组件安装施工方案1.项目介绍本项目是一座光伏发电项目，旨在利用太阳能为周围地区提供电力。
项目总装机容量为X兆瓦，建设在Y平方公里的用地上。
2.施工准备2.1施工人员准备根据项目规模和工期要求，安排一定数量的专业安装人员进行施工。
施工人员需要具备相关的电气、焊接和机械知识，并且必须参加安全培训。
2.2设备准备准备包括起重机、焊接机、螺栓切割机、螺栓扭矩扳手等在内的必要设备，并确保这些设备在施工过程中的可靠性和可用性。
3.安全措施3.1安全教育在施工前，对施工人员进行全面的安全教育，并对他们进行安全操作规程的培训。
安全教育的内容包括防止火灾、防止电击、安全使用机械设备等。
3.2安全防护根据施工现场的具体情况，采取必要的安全防护措施，如设置安全围挡、安装防护网、提供防护用具等，确保施工现场的安全。
4.施工工序4.1钢结构施工首先进行钢结构的施工，包括支架框架的制作和焊接、螺栓的安装等。
同时要进行质量检查，确保支架的垂直度、平整度等符合要求。
4.2组件安装完成钢结构施工后，开始进行光伏组件的安装。
根据设计图纸，将组件逐一安装到支架上，并使用螺栓或者其他固定装置进行固定。
4.3电气连接组件安装完成后，进行电气连接。
将组件间的直流电缆进行连接，并接地。
同时，将直流电缆与交流电缆进行连接，接入变流器，并进行接地保护。
4.4调试和运行完成电气连接后，对光伏发电系统进行必要的调试和测试。
测试内容包括组件的开路电压、短路电流以及交流电压和电流的输出等。
完成测试后，系统进入正常运行。
5.质量控制在施工过程中，进行施工质量的控制。
对焊接、螺栓安装、电气连接等工序进行质量检查，并制作记录。
对发现的质量问题及时进行整改，并确保整个施工过程的质量符合设计和规范要求。
以上是光伏发电项目光伏支架及组件安装施工方案的简要内容。
在实施过程中，还应根据具体情况进行详细制定，并确保施工过程的安全和质量。
光伏电站安装主要施工方案
光伏电站安装主要施工方案1.1 安装前的准备工作安装组件前，应根据组件参数对每个太阳电池组件进行检查测试其参数值应符合产品出厂指标。
一般测试项目有开路电压、短路电流。
应挑选工作参数接近的组件装在同一子方阵内。
应挑选额定工作电流相等或相接近的组件进行串联。
组件接线盒上穿线孔应加工完毕。
1.2 太阳能电池系统安装1.2.1 支架底梁安装a. 钢支柱的安装，钢支柱应竖直安装，与砼良好的结合。
连接槽钢底框时，槽钢底框的对角线误差不大于±10mm，检验底梁（分前后横梁）和固定块。
如发现前后横梁因运输造成变形，应先将前后横梁校直。
具体方法如下：先根据图纸把钢支柱分清前后，把钢支柱底脚与基础预埋铁板焊接，然后防腐处理。
再根据图纸安装支柱间的连接杆，安装连接杆时应注意连接杆应将表面放在光伏站的外侧，并把螺丝拧至六分紧。
b. 根据图纸区分前后横梁，以免将其混装。
c. 将前、后固定块分别安装在前后横梁上，注意勿将螺栓紧固。
d. 支架前后底梁安装。
将前、后横梁放置于钢支柱上，连接底横梁，并用水平仪将底横梁调平调直，并将底梁与钢支柱固定。
e. 调平好前后梁后，再把所有螺丝紧固，紧固螺丝时应先把所有螺丝拧至八分紧后，再次对前后梁进行校正。
合格后再逐个紧固。
f.整个钢支柱安装后，应对钢支柱底与砼接触面进行水泥浆填灌，使其紧密结合。
1.2.2 电池板杆件安装a. 检查电池板杆件的完好性。
b. 根据图纸安装电池板杆件。
为了保证支架的可调余量，不得将连接螺栓紧固。
1.2.3 电池板安装面的粗调a. 调整首末两根电池板固定杆的位置的并将其紧固紧。
b. 将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。
c. 以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。
d. 预紧固所有螺栓。
1.2.4 电池板的进场检验a. 太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。
b. 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。
农光互补光伏电站项目柔性支架组件安装施工方案
农光互补光伏电站项目柔性支架组件安装
施工方案
农光互补光伏电站项目柔性支架组件安装施工方案包括以下步骤：
1. 地面准备：清理建设场地，确保地面平整、无障碍物，并进行必
要的土壤改良，如平整、加固、排水等。
2. 安装支撑结构：根据设计方案的要求，在地面上进行基础开挖，
然后安装具有足够承载能力的支撑结构。
支撑结构可以采用混凝土桩、螺旋桩等方式固定。
3. 安装固定系统：根据支撑结构的要求，将固定系统安装在支撑结
构上。
固定系统一般包括钢支架、连接件和固定件等。
4. 安装光伏组件：根据设计方案的要求，将光伏组件安装在固定系
统上。
在安装过程中，要注意光伏组件的方向和倾角，以最大化光
伏发电效率。
5. 连接电缆：在安装光伏组件的过程中，同时进行电缆的敷设和连接。
电缆要牢固固定在支撑结构上，以防止受风、雨等因素的损坏。
6. 安装逆变器和配电系统：根据设计方案，将逆变器和配电系统安装在合适的位置。
逆变器将直流电转换为交流电，并将电能输送到电网中。
7. 调试和测试：完成安装后，对光伏电站进行调试和测试，确保光伏系统正常运行并符合设计要求。
8. 系统投运：完成调试和测试后，光伏电站开始正式投运。
在投运的同时，要进行监测和维护，确保光伏系统的稳定运行。
以上是柔性支架组件安装施工方案的一般步骤，具体的安装方案和流程还需要根据实际项目情况进行详细设计和方案制定。
在施工过程中，应严格按照相关的施工规范和安全标准进行操作，确保人身安全和工程质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏组件安装作业指导书
编制：
审核：
批准：
2014年10月7日
目录
1. 工程概况
2.编制依据
3.施工管理目标
4. 施工准备
5.组件安装
6.质量保证措施
7.施工安全文明管理措施
一、工程概况
本工程是25.245MWp太阳能发电项目,所发电并网时要求高，保证设备质量特别重要，无论是在建设安装质量上还是工程进度及其他要求都必须做到最好。
必须使系统具备足够的强度、刚度和使用可靠性，达到排列美观的设计效果，最后在工程规定的工期内一次性通过验收。
二、编制依据
1．《低压配电设计规范》GB50054-95
2．《建筑结构荷载规范》（GBJ50009－2001）
3．设计院设计蓝图的相关要求
4．我国现行光伏行业相关的施工验收规范和操作规程
三、施工管理目标
1．质量目标
组件无破损，一次验收合格率达100%。
2. 安全目标
确保无重大安全事故发生，轻伤频率控制在1‰以内。
四、施工准备
(一)、技术准备
1．认真审核、熟悉施工图纸，了解组件的排列分别。
2．对施工班组进行有针对性的技术、安全交底。
防止组件破裂为重点防范内容。
3．根据工程实际情况划分作业区域，合理调配作业人员。
(二)、安装前准备
1. 组件外观检查。
在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷。
2. 支架已调整不存在高、低或波浪型的起伏，直线度良好。
3. 装配使用的卡钳已到位，满足组件安装使用。
(三)、劳动力计划
根据作业面积分部特点人员计划安排如下：
五、组件安装
由于薄膜式太阳能电池板易碎的特性，组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。
1. 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。
须经专业
人员调整后报验合格才能进行安装。
2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。
如外包装有损坏，则从破损处打开。
打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。
3．在破除外包装时，应避免刀片划伤组件外层的保护膜。
开箱后包装垃圾集中放置，避免环境污染。
4．测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。
5.组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素，
且晃动幅度﹤±2°。
6.安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点
损伤的隐患。
组件确需依靠或平放时不得超过2块。
7.组件安装过程中，安装人员严禁依靠、抓扶C型钢，避免C型钢产生变形对组件造成应
力损伤。
8.组件的安装顺序应由下至上，依次安装。
下排组件安装完成后，上排组件在安装时应与
定位块保持一定距离，避免在安装后，取出定位块时损伤组件。
9.组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出
卡钳或达安装要求的其它问题，并及时整改。
10.安装组件搭设的平台一定要稳固，防止颤动、跌滑。
11. 按照图纸要求安装每组组件数量，不得随意更改。
六、质量保证措施
牢固树立：质量第一的工作思想，要求每一道工序、每一个部位都必须是上道工序为下道工序提供精品，把质量责任分解到各个岗位、各个环节，凡事有章可循，有据可查。
通过全方位、全过程的质量动态管理来保证质量。
并按照ISO9000系列标准建立起有效的质量保证体系，并制定了相应的质量管理制度，最大限度地发挥每个部门、每个岗位和每个人的作用。
七、施工安全文明管理措施
1、安全管理保证制度
1.1 安全教育制度
1.1.1班组长根据当天施工任务进行安全意识，安全措施交底并做好班组安全交底书面记录，施工队长集中检查并签字确认。
1.1.2针对施工作业特点进行安全教育，并落实到人。
1.2 安全检查制度
安全员负责日常安全检查及重点项目跟综检查。
2、安全技术措施
2.1 施工现场临时用电
2.1.1临时用电必须由电工严格按技术操作规程完成。
2.1.2施工现场所有电气盘箱及机具设备等均需可靠接地或接零保护。
2.1.3所有配电箱内布线需整齐，实行“一机一闸一保险”制，严禁一闸多机，开关必须装设漏电保护器。
2.2 高空作业防护
2.2.1按国家标准规定：“凡在坠落高度基准面2m以上有可能坠落的高处进行的作业”均属于高空作业。
2.2.2作业人员必须挂安全带，拉安全网。
2.2.3所有从事高处作业人员必须进行安全技术教育及交底，落实所有安全技术措施和人身防
保持施工场所的文明、整洁，切实抓好施工现场标准化管理，杜绝不文明施工行为，确保建设工程安全、文明、高效。
