电磁炉追频电路

电磁炉追频电路

电磁炉追频电路全文共四篇示例,供读者参考第一篇示例:电磁炉是一种利用电磁感应原理进行加热的厨房电器,它通过在炉具底部安装线圈产生磁场,将电能转化为热能。

而要实现电磁炉的正常工作,就需要一个稳定可靠的追频电路来调节电流频率,以确保炉具能够有效加热。

本文将重点介绍电磁炉追频电路的工作原理、设计要点和优化方法。

1. 工作原理电磁炉追频电路的工作原理其实很简单。

当电磁炉启动时,电源供电给炉具底部的线圈,产生高频交变磁场。

然后通过追频电路控制电流频率,使线圈中的磁感应强度保持在一个恒定的值,从而让炉具能够稳定加热。

当需要调节炉具加热功率时,追频电路会相应地调整频率,以满足用户的需求。

2. 设计要点在设计电磁炉追频电路时,有几个要点需要特别注意。

首先是选用合适的功率管和驱动电路,以保证电路的可靠性和稳定性。

其次是要考虑到线圈的电感和电容等参数,以确保追频电路能够正常工作。

还需要对电路进行可靠性和安全性测试,以防止可能的故障和安全隐患。

3. 优化方法为了提高电磁炉追频电路的性能和效率,可以采取一些优化方法。

可以采用数字信号处理器(DSP)或单片机来实现自动频率调节功能,从而提高频率控制的精度和稳定性。

还可以使用采样反馈技术和闭环控制算法,以确保电磁炉加热的精准性和均匀性。

电磁炉追频电路是电磁炉的核心部件之一,它直接影响到电磁炉的加热效果和稳定性。

通过合理设计和优化,可以提高电磁炉的性能和使用寿命,为用户提供更加便捷、安全和高效的厨房体验。

希望本文对您了解电磁炉追频电路有所帮助。

第二篇示例:电磁炉是一种利用电磁感应原理进行加热的厨房电器,它能够快速、均匀地加热食物,使我们的烹饪更加方便和快捷。

在电磁炉中,追频电路是其中一个重要的部件,它的作用是调整电磁场频率,从而实现对加热功率的控制。

本文将介绍电磁炉追频电路的工作原理、设计要点和实际应用。

一、工作原理电磁炉追频电路的工作原理是通过改变电磁场的频率,从而改变电磁感应加热的功率。

电磁炉电路工作原理

电磁炉电路工作原理

电磁炉电路工作原理电磁炉是一种利用电磁感应加热的厨房电器,它通过电磁感应加热原理,将电能转化为热能,从而实现加热食物的目的。

它具有加热速度快、效率高、温度可控等优点,因此在现代家庭厨房中得到了广泛应用。

那么,电磁炉的工作原理是怎样的呢?首先,电磁炉的核心部件是电路系统。

电路系统由主电路和控制电路两部分组成。

主电路包括电源模块、变频模块、电磁线圈和散热模块,而控制电路则包括控制芯片、传感器和显示模块等组件。

在工作时,电磁炉首先将市电交流电转换为直流电,然后通过变频模块将直流电转换为高频交流电。

这些高频电流通过电磁线圈产生的电磁感应力,使得在电磁线圈上方的炊具内部产生剧烈的涡流,从而实现了对炊具的加热。

而控制电路则负责监测炊具的温度、电流、电压等参数,并通过控制芯片对变频模块进行调节,以实现对加热功率的精确控制。

电磁炉的工作原理可以用一个简单的比喻来解释。

就好像是一个变频调速的音响系统,通过不同频率的声音震动来产生不同的音调一样,电磁炉通过变频模块产生不同频率的电流,来实现对炊具的精确加热。

而控制电路则相当于音响系统的遥控器,可以根据需要随时调整音响的音量和音调。

在使用电磁炉时,我们可以通过控制面板上的按钮来调整加热功率和加热时间,实现对食物的精确加热。

而电磁炉的高效加热和温度可控的特点,也使得它比传统的燃气灶具更加节能环保。

总的来说,电磁炉的工作原理是基于电磁感应的,通过电磁线圈产生的高频电磁感应力来加热炊具,同时通过控制电路实现对加热功率的精确控制。

这种工作原理使得电磁炉具有了加热速度快、效率高、温度可控等优点,成为了现代厨房中不可或缺的厨房电器之一。

电磁炉整流电路原理

电磁炉整流电路原理

电磁炉整流电路原理电磁炉是一种利用电磁感应原理来产生热量的厨房电器。

其主要由电磁盘、电源模块和控制电路组成。

其中电源模块中的整流电路是实现电磁炉正常工作的关键部分。

电磁炉的整流电路主要通过将市电的交流电转换为直流电来提供电源给电磁盘。

整流电路由桥式整流器和滤波器两个主要部分组成。

桥式整流器是将交流电转换为直流电的关键元件。

它由四个二极管按照特定的连接方式组成。

当交流电输入时,每个二极管会根据正负半周的信号,分别导通和截止。

当信号为正半周时,D2和D3二极管导通,电流从D2通过滤波电容器流入负极;当信号为负半周时,D1和D4二极管导通,电流从D4通过滤波电容器流入负极。

这样,通过桥式整流器,交流电被改变为一个带有波动的直流电信号。

滤波器是用来平滑整流后的直流电信号,使其更接近直流电。

滤波器主要由电感元件和滤波电容器组成。

电感元件可以通过存储电磁场的方式让电流在其中流动,起到平滑电流波动的作用。

滤波电容器则能够储存电量,平滑电压波动。

整流电路的工作原理是:交流电经过桥式整流器被转换为直流电信号,然后通过滤波器得到最终的平滑直流电。

这样,整流后的直流电信号可以稳定地为电磁盘提供能量。

需要注意的是,整流电路中还需要进行供电电压的控制和保护。

一般来说,交流电的电压较高,需要通过变压器降压,然后再输入到整流电路中。

此外,在整流电路中,还需要设置熔断器和过流保护电路来保护整流电路免受电流过载的损坏。

总的来说,电磁炉的整流电路利用桥式整流器将交流电转换为直流电信号,并通过滤波器实现对直流电的平滑处理,以提供稳定的电源给电磁盘。

整流电路的设计与控制保护是保证电磁炉正常工作的关键。

电磁炉几大电路原理

电磁炉几大电路原理

电磁炉几大电路原理
电磁炉是利用电磁感应的原理来产生热能的一种厨房电器。

它通常由几个重要的电路原理组成。

1. 电源电路:电磁炉需要外部供电以产生磁场和加热。

电源电路主要包括电源输入端、开关、保险丝和连接线等部分。

通过开关控制电源的通断,保险丝用于保护电磁炉免受过电流的损害。

2. 控制电路:控制电路用于调节电磁炉的温度和功率输出。

它通常包括控制面板、电阻、电容和变压器等组件。

当用户在控制面板上设置所需的温度或功率时,控制电路将根据这些输入信号进行相应的调节。

3. 谐振电路:电磁炉的谐振电路是产生磁场的关键。

它由功率管、铁芯和电容器等元件组成。

当电流通过功率管时,会在铁芯周围产生一个强磁场。

同时,电容器通过频率调整使谐振电路的电流和磁场保持稳定。

4. 感应电路:感应电路是将电磁炉的磁场转化为热能的部分。

它由线圈、感应器和耦合器等组件构成。

当电流通过线圈时,会产生一个变化的磁场,感应器则在此磁场中感应出涡流。

这些涡流会产生热量,将锅具加热。

这些电路原理的协同作用使得电磁炉能够高效、快速地加热食物,成为现代厨房中常用的烹饪工具。

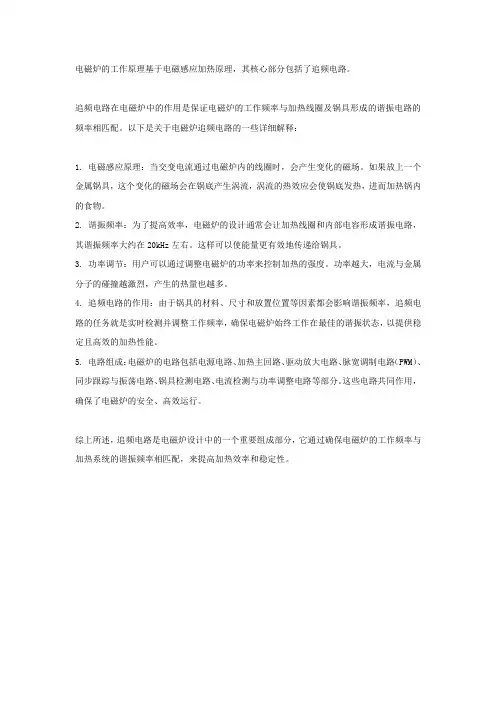

电磁炉追频电路

电磁炉追频电路

电磁炉的工作原理基于电磁感应加热原理,其核心部分包括了追频电路。

追频电路在电磁炉中的作用是保证电磁炉的工作频率与加热线圈及锅具形成的谐振电路的频率相匹配。

以下是关于电磁炉追频电路的一些详细解释:
1. 电磁感应原理:当交变电流通过电磁炉内的线圈时,会产生变化的磁场。

如果放上一个金属锅具,这个变化的磁场会在锅底产生涡流,涡流的热效应会使锅底发热,进而加热锅内的食物。

2. 谐振频率:为了提高效率,电磁炉的设计通常会让加热线圈和内部电容形成谐振电路,其谐振频率大约在20kHz左右。

这样可以使能量更有效地传递给锅具。

3. 功率调节:用户可以通过调整电磁炉的功率来控制加热的强度。

功率越大,电流与金属分子的碰撞越激烈,产生的热量也越多。

4. 追频电路的作用:由于锅具的材料、尺寸和放置位置等因素都会影响谐振频率,追频电路的任务就是实时检测并调整工作频率,确保电磁炉始终工作在最佳的谐振状态,以提供稳定且高效的加热性能。

5. 电路组成:电磁炉的电路包括电源电路、加热主回路、驱动放大电路、脉宽调制电路(PWM)、同步跟踪与振荡电路、锅具检测电路、电流检测与功率调整电路等部分。

这些电路共同作用,确保了电磁炉的安全、高效运行。

综上所述,追频电路是电磁炉设计中的一个重要组成部分,它通过确保电磁炉的工作频率与加热系统的谐振频率相匹配,来提高加热效率和稳定性。

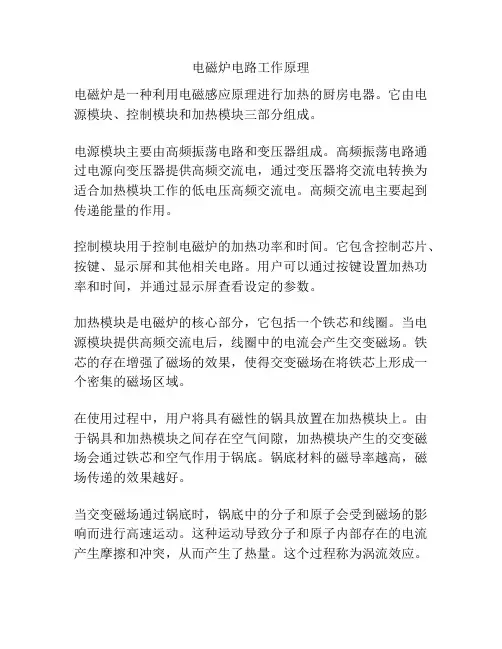

电磁炉电路工作原理

电磁炉电路工作原理

电磁炉电路工作原理电磁炉是一种利用电磁感应原理进行加热的厨房电器。

它由电源模块、控制模块和加热模块三部分组成。

电源模块主要由高频振荡电路和变压器组成。

高频振荡电路通过电源向变压器提供高频交流电,通过变压器将交流电转换为适合加热模块工作的低电压高频交流电。

高频交流电主要起到传递能量的作用。

控制模块用于控制电磁炉的加热功率和时间。

它包含控制芯片、按键、显示屏和其他相关电路。

用户可以通过按键设置加热功率和时间,并通过显示屏查看设定的参数。

加热模块是电磁炉的核心部分,它包括一个铁芯和线圈。

当电源模块提供高频交流电后,线圈中的电流会产生交变磁场。

铁芯的存在增强了磁场的效果,使得交变磁场在将铁芯上形成一个密集的磁场区域。

在使用过程中,用户将具有磁性的锅具放置在加热模块上。

由于锅具和加热模块之间存在空气间隙,加热模块产生的交变磁场会通过铁芯和空气作用于锅底。

锅底材料的磁导率越高,磁场传递的效果越好。

当交变磁场通过锅底时,锅底中的分子和原子会受到磁场的影响而进行高速运动。

这种运动导致分子和原子内部存在的电流产生摩擦和冲突,从而产生了热量。

这个过程称为涡流效应。

涡流效应导致锅底局部迅速升温,进而将热量传递给锅内的食物或液体。

由于加热模块只对锅底产生热量,因此锅壁和锅柄的温度较低,相比传统炉灶更加安全。

整个加热过程由控制模块控制,根据设定的参数来控制加热功率和时间。

用户可以根据需要选择不同的加热程序,以实现不同的烹饪效果。

总而言之,电磁炉利用高频振荡电路和涡流效应原理,实现了对锅具底部进行快速、高效的加热,提供了一种安全、节能的烹饪方式。

电磁炉功率控制电路原理

电磁炉功率控制电路原理

电磁炉功率控制电路原理电磁炉是一种常用厨房电器,它利用电磁感应原理产生磁场,使磁场通过锅底加热锅内食品。

这样的加热方式不仅高效、能省能源,而且操作简单、安全可靠。

在电磁炉中,功率控制电路起着关键作用,它控制电磁炉加热功率的大小。

电磁炉功率控制电路由电路板、电感器、功率MOSFET管、变压器、连接线及其他元件组成。

电路板上有控制芯片,它是功率控制电路的核心。

电磁炉功率控制电路的工作原理如下:首先,控制芯片接收用户设定的温度值,该值通过触摸屏或旋钮等方式设置。

然后,控制芯片将温度信号转换成控制信号,通过输出端口输出。

控制信号通过电感器转换成磁场信号,该信号再传递到磁场传感器上。

之后,磁场传感器将磁场信号转换成电信号,再返回控制芯片。

控制芯片根据反馈信号判断加热功率是否达到了用户设定的温度值,如果未达到,则增加电磁炉的加热功率;如果超过了设定温度,则减小电磁炉的加热功率。

通过这种方式,电磁炉可以自动控制温度,达到预期的加热效果。

在电磁炉功率控制电路中,功率MOSFET管充当了开关管的角色,它的导通和截止控制着电磁炉的加热功率。

当控制芯片输出高电平信号时,功率MOSFET管导通,电流通过变压器产生磁场,加热锅底中的食物。

反之,当控制芯片输出低电平信号时,功率MOSFET管截止,磁场信号消失,电磁炉停止加热。

在电磁炉功率控制电路中,变压器是功率控制的重要组成部分。

它将主电源的高电压变换成低电压,然后传输到电磁炉加热装置中。

变压器的设计需要根据电磁炉功率的大小和加热锅的底部面积来确定。

总的来说,电磁炉功率控制电路实现了电磁炉加热功率的自动控制,可以为用户带来便捷和安全的使用体验。

在未来,随着技术的不断发展和完善,电磁炉功率控制电路会更加高效、精确和智能化。

电磁炉电路工作原理

电磁炉电路工作原理

电磁炉电路工作原理电磁炉是利用电磁感应原理加热的一种厨房电器。

其工作原理如下:1. 电源输入:将电磁炉插入电源插座,将交流电转换为低压直流电供给电磁炉内部电路。

2. 控制电路:电磁炉内部控制电路主要由微处理器、传感器和触摸屏等组成。

微处理器负责接收来自用户的控制信号,并根据需要发送对应的指令。

传感器可以监测电磁炉的温度、电流等参数,并将其信息传达给微处理器。

触摸屏则可以实现用户对电磁炉的操作。

3. 高频振荡电路:电磁炉内部通过高频振荡电路产生高频交变电流。

这个高频交变电流通常在20kHz至100kHz范围内,通过驱动变压器产生高压电磁场。

4. 变压器:高频振荡电路通过变压器将高压电磁场转换为较低电压电磁场传递给铁制锅底。

在变压器内部,高频交变电流在金属线圈内产生变化的磁场,这个变化的磁场通过铁制锅底传递给锅具底部。

5. 锅具底部:锅具底部通常由铁质材料制成,这种材料有较好的导磁性能。

当磁场通过锅具底部时,底部会产生涡流,由于涡流会导致材料发热,所以锅底会产生热量。

6. 加热过程:锅底的热量通过传导方式传递给食物,从而使食物加热。

由于涡流只在锅具底部产生,所以热量主要通过底部传递,并且锅具和食物周围的环境不会过热。

加热过程的快慢可以通过微处理器调整高频振荡电流的大小来实现。

7. 安全控制:电磁炉还能实现一些安全控制功能,例如过热保护、自动断电等。

当温度过高或其他异常情况发生时,微处理器会发送指令实现相应的保护措施,以保障使用者的安全。

总的来说,电磁炉通过高频振荡电路产生高频交变电流,通过变压器将高压电磁场转换为锅具底部的较低电压电磁场,从而使锅具底部产生热量,并通过底部传导方式将热量传递给食物进行加热。

电磁炉电路工作原理

电磁炉电路工作原理

电磁炉电路工作原理
电磁炉是一种使用电磁感应原理加热的厨房电器。

它的工作原理是利
用电磁感应产生的电磁场来加热锅底,从而将食物加热烹饪。

电磁炉
的电路工作原理可以分为三个部分:控制电路、功率电路和感应电路。

控制电路是电磁炉的核心部分,它主要负责控制电磁炉的开关、温度、时间等参数。

控制电路由微处理器、传感器、显示器、按键等组成。

当用户按下电磁炉的开关按钮时,微处理器会接收到信号并开始工作。

传感器会检测锅底的温度,并将数据传输给微处理器。

微处理器会根
据传感器的数据来控制功率电路和感应电路的工作状态,从而实现对
电磁炉的控制。

功率电路是电磁炉的另一个重要部分,它主要负责将电源电压转换成
适合电磁炉工作的高频电流。

功率电路由变压器、电容器、晶闸管等
组成。

当用户按下电磁炉的开关按钮时,微处理器会向功率电路发送
信号,功率电路会将电源电压转换成高频电流,并将其传输到感应电
路中。

感应电路是电磁炉的加热部分,它主要负责将高频电流转换成电磁场,并将其传输到锅底。

感应电路由线圈、电容器、散热器等组成。

当高
频电流通过线圈时,会产生一个强烈的电磁场,这个电磁场会穿透锅
底并将其加热。

由于电磁场只能穿透导电材料,因此只有锅底的导电
材料会被加热,而锅身和食物则不会受到加热。

总的来说,电磁炉的电路工作原理是非常复杂的,需要多个部件的协
同工作才能实现。

电磁炉的工作原理不仅具有高效、节能的特点,而
且还能够保持食物的营养成分,因此在现代厨房中得到了广泛的应用。

电磁炉工作原理

电磁炉工作原理

电磁炉工作原理电磁炉是一种利用电磁感应原理进行加热的厨房电器。

它通过电磁感应加热底部的铁制或者铁磁性材料,使其产生高温,从而加热食物。

下面将详细介绍电磁炉的工作原理。

1. 电磁感应原理电磁炉利用电磁感应原理进行加热。

当通过电流的导线中流过交流电时,会产生一个交变的磁场。

这个磁场会穿过底部的铁制或者铁磁性材料,并在材料中产生交变磁通量。

根据法拉第电磁感应定律,当磁通量发生变化时,就会在材料中产生感应电流。

2. 感应电流产生热量当电流通过导线时,会产生一个交变的磁场。

这个磁场会穿过底部的铁制或者铁磁性材料,并在材料中产生交变磁通量。

根据法拉第电磁感应定律,当磁通量发生变化时,就会在材料中产生感应电流。

3. 加热原理当感应电流通过底部的铁制或者铁磁性材料时,会产生电阻加热效应。

根据焦耳定律,通过导体的电流会产生热量,热量的大小与电流的平方成正比。

因此,感应电流会在底部材料中产生热量,从而加热食物。

4. 温度控制电磁炉通常配备了温度控制系统,以确保食物可以在适当的温度下加热。

温度控制系统包括温度传感器和控制电路。

温度传感器可以检测底部材料的温度,并将信号传输给控制电路。

控制电路根据设定的温度值来控制电磁炉的加热功率,以保持食物在所需的温度范围内。

5. 安全性电磁炉具有一些安全特性,以确保用户的安全。

例如,电磁炉通常配备了过热保护装置,当底部材料温度过高时,会自动切断电源以避免火灾。

此外,电磁炉还具有自动断电功能,在使用一段时间后,如果没有操作,它会自动关闭电源,以节省能源和避免不必要的安全风险。

总结:电磁炉利用电磁感应原理进行加热,通过感应电流在底部的铁制或者铁磁性材料中产生热量,从而加热食物。

它具有温度控制和安全保护功能,以确保食物在适当的温度下加热,并保证用户的安全。

电磁炉的工作原理使其成为一种高效、安全和节能的厨房电器。

电磁炉的电路原理讲解

电磁炉的电路原理讲解

电磁炉的电路原理讲解
电磁炉是一种利用电磁感应原理进行加热的厨房电器。

它的工作原理是利用交流电通过线圈产生高频电磁场,使炉面上的磁性材料产生涡流,从而产生热量,加热锅底。

下面是电磁炉的电路原理讲解:
1. 电源模块
电磁炉的电路以电源模块为基础。

电源模块主要由变压器、整流器、滤波电容器和控制电路组成。

交流电源通过变压器降压后,经过整流器和滤波电容器将电压转换成稳定的直流电源。

2. 高频发生器
高频发生器是电磁炉的核心部件,主要由开关管、电感和电容组成。

当电源通电时,开关管将直流电源转换成高频交流电源,电感和电容形成谐振回路,使高频电能得到存储和传递,从而产生强烈的电磁场。

3. 热传感器
热传感器是电磁炉的安全保护装置,主要用于检测炉面的温度。

当炉面温度过高时,热传感器会自动切断电源,以避免发生火灾或其他危险事件。

4. 控制模块
控制模块是电磁炉的操作和控制中心,主要由微处理器、显示屏和按键组成。

用户可以通过按键设置加热功率、温度、时间等参数,微处理器根据用户的设定调节电磁场的强度和频率,从而实现加热的控制。

总的来说,电磁炉的电路原理比较复杂,需要多个模块的协同作用才能实现加热的功能。

但是,由于其高效、节能、环保等优点,电磁炉已经成为了现代厨房中必备的电器之一。

全面讲解电磁炉的工作原理

全面讲解电磁炉的工作原理

最详细电磁炉原理讲解一、原理简介原理简介电磁炉是应用电磁感应加热原理,利用电流通过线圈产生磁场,该磁场的磁力线通过铁质锅底部的磁条形成闭合回路时会产生无数小涡流,使铁质锅体的铁分子高速动动产生热量,然后加热锅中的食物.二、电磁炉的原理方块图三、磁炉工作原理说明1、主回路图中桥整DB1将工频(50HZ)电流变成直流电流,L1为扼流圈,L2是电磁线圈,IGBT由控制电路发出的矩形脉冲驱动,IGBT导通时,流过L2的电流迅速增加。

IGBT截止时,L2、C12发生串联谐振,IGBT的C极对地产生高压脉冲。

当该脉冲降至为零时,驱动脉冲再次加到IGBT上使之导通。

上述过程周而复始,最终产生25KHZ左右的主频电磁波,使陶瓷板上放置的铁质锅底感应出涡流并使锅发热。

串联谐振的频率取之L2、C12的参数。

C11为电源滤波电容,CNR1为压敏电阻(突波吸收器)。

当AC电源电压因故突然升在时,即瞬间短路,使保险丝迅速熔断,以保护电路。

2、副电源220V/50HZ输入熔断器平衡滤波1:3000互感器桥式整流扼流圈电磁线盘(LCIGBT功率检测浪涌检测锅具材同步检反压抑驱动回路闭环振IGBT过热保护PWM输出主控CPU炉面温度检测控制面板至风机至蜂鸣电压变换整流18V至风扇5V到CPU18V至驱动过欠压开关电源式主板共有+5V,+18V两种稳压回路,其中桥式整流后的+18V供IGBT的驱动回路和供主控IC LM339和风扇驱动回路使用,由三端稳压电路稳压后的+5V供主控MCU使用。

3、冷却风扇主控IC发出风扇驱动信号(FAN),使风扇持续转动,吸入外冷空气至机体内,再从机体后侧排出热空气,以达到机内散热目的,避免零件因高温工作环境造成损坏故障。

当风扇停转或散热不良,IGBT表贴热敏电阻将超温信号传送到CPU,停止加热,实现保护。

通电瞬间CPU会发出一个风扇检测信号,以后整机正常运行时CPU发出风扇驱动信号使其工作4、定温控制及过热保护电路该电路主要功能为依据置于陶板下方的热敏电阻(RT1)和IGBT上的热敏电阻(负温度系数)探测温度而改变电阻的一随温度变化的电压单位传送至主控IC(CPU),CPU经A/D转后对照温度设定值比较而作出运行或停止运行信号。

电磁炉同步电路原理

电磁炉同步电路原理

电磁炉同步电路原理
电磁炉同步电路是控制电磁炉电能传输和变化的关键部件,其主要原理是通过调整频率和相位来实现电源与电磁炉之间的同步。

下面将介绍电磁炉同步电路的工作原理及组成部分。

电磁炉同步电路的基本原理是利用交流电的周期性变化,通过调节电源输出的频率和相位,使得电磁炉的电能与电源电能同步。

电磁炉同步电路一般由以下几个主要组成部分构成:
1. 频率转换部分:电磁炉一般使用高频电能供电,而电网通常是50Hz或者60Hz的低频电能。

因此,需要将电网的低频电
能转换为电磁炉需要的高频电能。

频率转换部分可以通过变压器和谐振电路来实现。

2. 相位同步部分:电磁炉的工作需要与电源电能的相位同步。

相位同步部分通常包括相位锁定环路和相位检测电路。

相位锁定环路通过反馈控制,使得电磁炉的相位与电源电能的相位保持一致。

相位检测电路用于检测电源电能的相位,并与电磁炉的相位进行比较。

3. 功率控制部分:为了实现对电磁炉的功率进行调节,需要对电源输出的电能进行控制。

功率控制部分通常包括功率调节电路和电磁炉控制单元。

功率调节电路根据电磁炉的负载情况和用户的需求,调整电源输出的电能。

而电磁炉控制单元将控制信号发送给电磁炉,实现对电磁炉的功率和工作模式进行调节。

通过以上组成部分的协同工作,电磁炉同步电路可以实现电磁炉的高效能量传输和精确控制。

它是电磁炉能够准确运行和满足用户需求的重要技术支撑。

电磁炉延时电路的原理

电磁炉延时电路的原理

电磁炉延时电路的原理
电磁炉延时电路的原理如下:
1. 延时触发器:延时电路的核心部分是一个延时触发器,它可以在收到触发信号后延迟一定时间后输出高电平或低电平信号。

延时触发器通常由几个逻辑门或几个晶体管组成。

常用的延时触发器有555定时器、触发型单稳态多谐振器等。

2. 触发信号:电磁炉的控制面板上设置的延时时间通过按键或旋钮控制,当用户设定好延时时间后会产生一个触发信号。

这个信号会触发延时触发器开始计时。

3. 计时电路:延时触发器被触发后,开始计时一定的延时时间。

计时电路可以使用RC电路或是基于晶振的计时电路,用于产生一定的时间延迟。

4. 输出控制:当延时触发器的计时时间到达后,输出端会产生一个高电平或低电平信号,用于控制电磁炉的启动或停止。

通常,高电平信号表示启动,低电平信号表示停止。

总结起来,电磁炉延时电路的原理就是通过延时触发器和计时电路控制延时时间,并通过输出控制信号来控制电磁炉的启动或停止。

大功率电磁炉电路原理

大功率电磁炉电路原理

大功率电磁炉电路原理大功率电磁炉电路原理详解电磁炉是利用电磁感应原理加热的一种厨房用具。

它由电磁炉电路板、变压器、电容器以及电磁线圈等主要组成部分构成。

电磁炉电路板是整个电路的中枢,它由多个电子元件和线路连接而成。

其中的关键部分是一个高频振荡电路,通过产生高频电磁场来加热炉面上的锅具。

该振荡器电路由功率晶体三极管、电感线圈和电容器组成。

电磁炉电路板中的变压器起着转换电压的作用。

它将来自电源的交流电压转换为适合电磁炉工作的低电压。

这样可以确保电磁炉在正常工作范围内。

电容器是电磁炉电路中的重要组件之一,它用于储存和释放电能。

当电源转换为低电压后,电容器就能够稳定地供应给电磁炉电路,以满足电磁炉的工作需要。

电磁线圈是电磁炉的核心部分,它产生高频电磁场,让锅底产生磁感应加热。

电磁线圈中的电流因高频振荡电路的激励而不断改变方向,从而产生相应的交变磁场。

这个交变磁场与锅具底部的铁质材料相互作用,导致锅具内部迅速发热。

除了上述主要部件外,电磁炉电路还包含了温控器、空气开关和故障保护等辅助功能。

温控器能够感知炉面温度,根据设定值调整电磁炉的功率大小。

空气开关用于检测锅具是否在电磁炉上,并会在没有锅具时自动断开电路以保护使用者的安全。

故障保护功能可以检测电磁炉工作过程中的故障,例如过电流、过温等,并及时切断电源以避免可能的危险。

总之,大功率电磁炉的电路原理是通过高频振荡电路产生高频电磁场,通过电磁感应加热锅具。

这需要经过变压器、电容器等部件的协同工作,同时还配备有温控器、空气开关和故障保护等辅助功能,以确保电磁炉的正常与安全使用。

电磁炉同步电路原理

电磁炉同步电路原理

电磁炉同步电路原理电磁炉同步电路原理是指电磁炉中的多个加热区域能够同时进行加热,并实现相互同步工作的一种技术。

下面我将详细介绍电磁炉同步电路的原理。

电磁炉同步电路主要由控制电路和功率电路组成。

控制电路负责控制功率电路中的开关元件,使其能够按照设定的参数来调节加热功率。

功率电路则负责将电能转化为电磁能,并进一步转化为供加热区域加热的热能。

在电磁炉中,每个加热区域都有一个独立的控制电路和功率电路。

这样,每个加热区域都可以单独调节加热功率,实现相互之间的同步工作。

控制电路中主要包括微处理器、传感器和功率控制电路。

微处理器负责接收用户的操作指令,并根据这些指令计算出相应的加热功率值。

传感器用于实时监测加热区域的温度,并将这些数据传输给微处理器。

功率控制电路根据微处理器的指令,通过控制功率开关管的导通状态来实现对功率电路的控制。

功率电路主要由谐振电路和加热线圈组成。

谐振电路的作用是将电能转化为电磁能。

它由一个电容器和一个线圈组成,其中电容器用来存储电能,线圈则负责产生磁场。

当谐振电路处于谐振状态时,电容器中的电能会不断地在电容器和线圈之间转换,形成一个交变磁场。

加热线圈则是将电磁能转化为热能的核心部分。

它是由一根细丝制成的线圈,通电时会产生强大的磁场,将锅底中的铁磁性物质搅动,并通过磁感应加热锅底。

这样,锅底就会迅速产生热量,从而加热食物。

在同步电路中,不同加热区域之间的控制电路通过总线进行连接,使得它们可以相互通信,并根据需要进行加热功率的调节。

例如,当用户把一个锅从一个加热区域移动到另一个加热区域时,新的加热区域会接收到旧的加热区域的加热功率参数,并实时调节自己的加热功率,以使温度保持稳定。

总之,电磁炉同步电路通过控制电路和功率电路的协同工作,实现了电磁炉中多个加热区域的同步加热。

这样,用户在使用电磁炉时可以更加方便地控制加热功率和温度,提高了烹饪的灵活性和便捷性。

同时,电磁炉同步电路还能够节约能源,提高能效和使用寿命。

电磁炉保护电路原理

电磁炉保护电路原理

电磁炉保护电路原理电磁炉保护电路是一种在电磁炉使用过程中,通过监测和保护电磁炉操作过程中的电流、电压、温度等参数,以确保电磁炉的正常运行和安全使用的系统。

保护电路的原理是利用电路元件、传感器和控制电路等组成,通过监测电磁炉工作过程中的信号变化,并根据预设的保护规则,对电磁炉进行保护控制。

1.过电流保护:电磁炉的过电流保护电路主要通过安装保险丝或电路断路器等元件,实时监测电磁炉工作状态下的电流大小。

当电流超过设定值时,保险丝熔断或电路断开,切断电源,以防止电磁炉因过电流故障而烧坏。

2.过电压保护:过电压保护是针对电磁炉在电源电压异常过高的情况下进行保护。

通过安装过压保护器来监测电源电压,当电源电压超过设定值时,过压保护器会自动切断电源,以防止电磁炉受损。

3.过温保护:电磁炉的过温保护电路主要通过安装温度传感器来监测炉具温度。

当炉具温度超过设定值时,过温保护电路会自动切断电源或发送警报信号,以避免炉具温度过高造成安全隐患。

4.短路保护:电磁炉短路保护电路用于检测电磁炉内部电路的短路情况。

当电磁炉内部电路发生短路时,短路保护电路会及时切断电源,以保护电磁炉和使用者的安全。

5.漏电保护:电磁炉的漏电保护电路通过安装漏电保护器来检测电磁炉与地之间的电流差值,一旦检测到漏电情况,漏电保护器会切断电源,以保护使用者的人身安全。

6.承压保护:电磁炉承压保护电路主要用于检测电磁炉内部的压力变化。

当电磁炉内部产生过高的压力时,承压保护电路会采取相应的措施,如切断电源或发送警报信号,以保证电磁炉的安全使用。

总之,电磁炉保护电路的原理是通过监测和保护电磁炉工作过程中的电流、电压、温度等参数,以确保电磁炉的正常运行和安全使用。

通过安装相应的保护元件、传感器和控制电路等,对电磁炉进行实时监测和保护控制,以及及早发现和处理各种可能的故障情况,提供安全可靠的电力供应和使用环境。

电磁炉的控制电路原理

电磁炉的控制电路原理

电磁炉的控制电路原理
电磁炉的控制电路原理可以描述如下:
电磁炉的控制电路主要由三个部分组成:电源部分、控制部分和工作部分。

1. 电源部分:主要包括电源开关和电源线路。

电源开关用于控制整个电磁炉的通电与断电。

电源线路将电能供给给控制部分和工作部分。

2. 控制部分:主要包括控制器和传感器。

控制器是电磁炉的核心部件,它负责接收来自传感器的数据,并根据预设的程序确定工作状态。

传感器可以是温度传感器、电流传感器等,用于感知电磁炉的工作状态,将采集到的数据送回控制器进行处理。

3. 工作部分:主要包括功率驱动电路和电磁线圈。

功率驱动电路用于接收控制器的信号,将电能转换为高频交流电,并通过电磁线圈传输到锅底。

电磁线圈是电磁炉的发热部分,当高频电流通过电磁线圈时,会产生磁场,使锅底内的铁制物体发生感应加热。

在工作过程中,控制器根据传感器反馈的数据判断加热状态,通过调节功率驱动电路的工作频率和占空比,控制电磁线圈的电流大小,从而实现对加热功率的精确控制。

同时,控制器还可以根据设定的加热时间和温度等参数,进行定时和恒温控制。

总之,电磁炉的控制电路原理是通过控制器接收传感器数据,
根据预设程序调节功率驱动电路的工作状态,从而实现对电磁线圈加热功率的精确控制,进而实现对锅底食物的加热。

电磁炉什么原理

电磁炉什么原理

电磁炉什么原理
电磁炉是一种利用电磁感应原理加热的炊具。

它通过将电流传输到线圈中,产生高频交变磁场,磁场通过玻璃陶瓷表面传导到锅底,使锅底受热。

具体原理如下:
1. 电流传输:电磁炉通过通电将电流传输到线圈中,线圈内流过电流时会产生磁场。

2. 高频交变磁场:电磁炉工作时,电流在线圈中高频交变,产生交变磁场。

高频交变磁场的频率通常为50-300kHz,高频是为了减少能量损耗,同时能更好地与锅底进行感应。

3. 磁场感应:交变磁场通过玻璃陶瓷表面传导到锅底,与锅底内的铁磁物质相互作用,产生涡流。

涡流在锅底内产生阻力,使锅底加热。

4. 热量传导:锅底加热后,热量通过传导方式传递给食物,使其达到加热的效果。

电磁炉的工作原理充分利用了电磁感应现象,通过高频交变磁场感应在锅底的涡流来达到加热食物的目的。

相对传统的煤气和电炉,电磁炉具有更快的加热速度、更高的能量利用率和更安全的特点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1 引言
电磁灶是应用电磁感应原理进行加热工作的,是现代家庭烹饪食物的先进电子炊具。

它使用起来非常方便,可用来进行煮、炸、煎、蒸、炒等各种烹调操作。

电磁灶的功率一般在700--1800W左右。

电磁炉按感应线圈中的电流频率分为低频和高频两大类,相比较高频电磁灶受热效率高,比较省电。

按样式分类,可以分以下三种。

台式电磁炉:分为单头和双头两种,具有摆放方便、可移动性强等优点。

因为价格低较受欢迎。

埋入式电磁炉:是将整个电磁炉放入橱柜面内,然后在台面上挖个洞,使灶面与橱柜台面成一个平面。

业内专家认
为这种安装方法只求美观,但不科学,很大一部分消费群体把电磁炉当做火锅,埋入式炒菜并不方便。

嵌入式电磁炉:可适应不同锅具的需要,不再对锅具有特殊要求。

本文主要介绍利用SPMC65P2404芯片来实现电磁炉的设计。

SPMC65P2404是凌阳推出的一款工业控制8位单片机,具有很高的性价比,抗干扰能力强,非常适合应用于工业控制类、家电类产品的设计。

使用SPMC65P2404设计的电磁炉具有如下性能:六种加热模式:火锅、煎炸、炒菜、烧烤、蒸煮、烧焖;
一种自动工作模式:烧水;最大720分钟的定时开机功能;2小时自动关机保护功能;小物件检测功能,对不合适的物件不进行加热;系统采用过流、过压、超温等多种保护措施;采用开关电源,使系统能够在180~250V的电压范围内正常工作;系统设置了故障报警功能,方便故障查找及检修;系统含有自检程序,方便生产测试。

2 电磁炉加热原理
电磁炉是应用电磁感应原理对食品进行加热的。

电磁炉的炉面是耐热陶瓷板,交变电流通过陶瓷板下方的线圈产生磁场,磁场内的磁力线穿过铁锅、不锈钢锅等底部时,产生涡流,令锅底迅速发热,达到加热食品的目的。

电磁炉加热原理如图2-1所示,灶台台面是一块高强度、耐冲击的陶瓷平板(结晶玻璃),台面下边装有高频感应加热线圈(即励磁线圈)、高频电力转换装置及相应的控制系统,台面的上面放有平底烹饪锅。

图2-1 电磁炉加热原理
其工作过程如下:电流电压经过整流器转换为直流电,又经高频电力转换装置使直流电变为超过音频的高频交流电,将高频交流电加在扁平空心螺旋状的感应加热线圈上,由此产生高频交变磁场。

其磁力线穿透灶台的陶瓷台板而作用于金属锅。

在烹饪锅体内因电磁感应就有强大的涡流产生。

涡流克服锅体的内阻流动时完成电能向热能的转换,所产生的焦耳热就是烹调的热源。

3 电磁炉设计要求
电磁炉作为一种普遍的家用产品,除了要具有基本的加热功能外,它的安全性能及稳定性能是设计的关键。

电磁炉设有多种保护装置,包括小物件检测、过热自动停机保护、过压或欠压自动停机保护、空烧自动停止加热保护、2小时断电保护、1~2分钟自动停机保护以及声光报警显示等。

综合起来,电磁炉可由下述技术特性参数考核:
(1)自身保护特性。

输出开关管是电磁炉的关键元件,工作于高电压、大功率状态,受成本和器件参数限制,设计时不可能有很大的富裕量,故在工作过程中,若电源电压过高、工作状态切换时产生瞬间冲击、电流增大、机内温升过高、铁锅挪离灶板或空载,开关管都可能损坏。

因此,应保证过压、过流、过温、锅检测等保护装置正常;
(2)锅底温度控制特征。

锅底发热直接传至灶板(陶瓷玻璃),灶板是导热材料
,故一般都将热敏元件安装在灶板底部,探测锅底的温度;
(3)功率稳定性。

电磁炉应具有输出功率自动调整功能,以改善电源适应性和负载适应性;
(4)电磁兼容性。

该性能涉及对其余家电的干扰和对人体的危害。

电磁炉均在电源回路中设有LC滤波电路并用金属围框吸收漏磁通,同时采用脉冲方式,使平均辐射功率控制在最小限度;
4 系统硬件设计
系统采用SPMC65P2404 作为主控MCU,主要模式有:键盘扫描,锅体温度检测,IGBT 温度检测,电流过流检测,超压欠压检测,振荡信号检测,风扇控制,数码管显示控制,LED 控制,蜂鸣器控制,系统启动控制。

图4-1 系统框图
4.1 功率板电路分析
图4-2 功率板电路图4.1.1 加热线圈工作电路
交流电220V 经过前端滤波处理,通过整流桥,变成大约310v 左右的直流电,通过MCU控制IGBT 的导通和关闭,来控制加热线圈的工作状态。

4.1.2 开关电源电路部分
开关电源部分采用TI 公司最新推出的集成电路VIPer12A,来实现不同电压的输出,AC 接入后经过半波整流,接到VIPer12A 的电压输入脚,输出端通过稳压变压的方式来得到18V 和5V 直流电,为IC和其他外围元件提供电源。

4.1.3 电压值测量电路
AC 接入后,经过半波整流,由R10 和R17 产生分压,对电路的电压进行比例式测量,以判断电路电压是否超过或者不足。

&n bsp; 4.1.4 温度测量
通过两个热敏电阻分别来测试IGBT 和瓷砖底面的温度,以此来保护IGBT,和对系统进行温度控制时提供参考。

4.1.5 IGBT 控制电路
电路中包含有电流检测部分,通过电流互感器将总回路的电流按比较缩小后,通过整流,变成直流,连接电阻到地,系统通过检查电阻端的电压来判断回路的电流大小。

同时回路电流若超过一定值后,通过另一端的保护信号反馈到IGBT 的控制端,将控制信号拉低,使IGBT 停止工作,同时送到MCU,让系统停止工作,并产生报警信号。

4.2 控制板电路分析
图4-3 主控板电路图
主控板中主要由MCU,数码管,发光二极管,按键,复位电路组成,数码管采用共阳型的,发光二极管驱动方法为动态扫描,按键与SEG 线复用,控制COM 口,回读SEG 数据的I/O 来扫描按键。

复位电路为低电压复位电路,当电压低于2.6V 时,系统产生复位。

5 系统软件设计
5.1 程序流程分析
主流程采用分时结构,在每个不同的时间片进行不同的工作,时间片可以对动态扫描的LED进行定时刷新和扫描,方便程序控制。

工作时采用时间轮循的方式,能有效的利用时间资源。

过程中主要通过标志的方式将信息传递到其他模块。

图5-1 主程序流程图
5.2 中断子程序流程图
电流过流中断是整个系统唯一的中断,当产生中断时,系统马上停止控制信号,然后置电流过流标志,让系统在其他地方检测过流的状态是否持续 3 秒,若是,则产生电流过流的报警信号,系统停止工作。

5.3 功率调节模块
系统需要根据外部电压和电流的大小,来计算是否已经达到了设定的功率值,通过比较后的功率大小关系来调整PWM 值,以输出比较恒定的功率。

假设外部电压为V1,MCU 检测到的电压值V2,根据电路计算得:V2=5.1*V1/(330+5.1),得到的A/D 值DATA 为:DATA=“V2”*256/5 ,外部电流和MCU 通过转换的电压的测试值的关系为:外部电流值/转换后的电压=2.4 。

根据上述关系来换算功率值的大小:P=V*I=0.06*AD(V)*AD(I),推出:AD(I)=100*P/(6*AD(V)),确定AD(I)后,再通过调整PWM 值,以使AD(I)达到计算的值。

5.4 系统资源分配。
