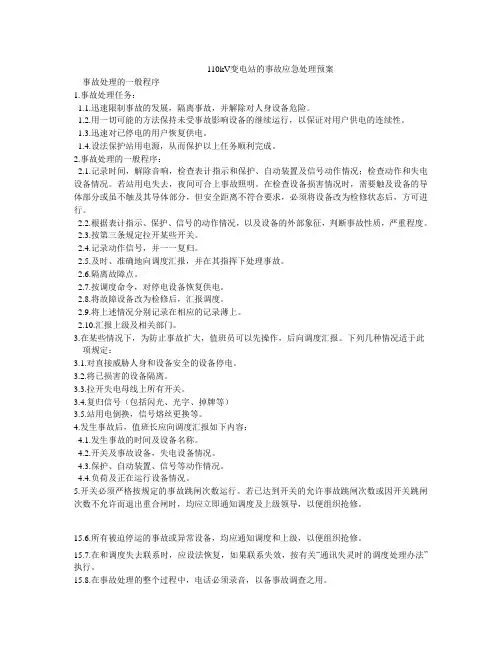

110kV变电站的事故应急处理预案
110kV变电站的事故应急处理预案事故处理的一般程序1.事故处理任务：1.1.迅速限制事故的发展，隔离事故，并解除对人身设备危险。
1.2.用一切可能的方法保持未受事故影响设备的继续运行，以保证对用户供电的连续性。
1.3.迅速对已停电的用户恢复供电。
1.4.设法保护站用电源，从而保护以上任务顺利完成。
2.事故处理的一般程序：2.1.记录时间，解除音响，检查表计指示和保护、自动装置及信号动作情况；检查动作和失电设备情况。
若站用电失去，夜间可合上事故照明。
在检查设备损害情况时，需要触及设备的导体部分或虽不触及其导体部分，但安全距离不符合要求，必须将设备改为检修状态后，方可进行。
2.2.根据表计指示、保护、信号的动作情况，以及设备的外部象征，判断事故性质，严重程度。
2.3.按第三条规定拉开某些开关。
2.4.记录动作信号，并一一复归。
2.5.及时、准确地向调度汇报，并在其指挥下处理事故。
2.6.隔离故障点。
2.7.按调度命令，对停电设备恢复供电。
2.8.将故障设备改为检修后，汇报调度。
2.9.将上述情况分别记录在相应的记录薄上。
2.10.汇报上级及相关部门。
3.在某些情况下，为防止事故扩大，值班员可以先操作，后向调度汇报。
下列几种情况适于此项规定：3.1.对直接威胁人身和设备安全的设备停电。
3.2.将已损害的设备隔离。
3.3.拉开失电母线上所有开关。
3.4.复归信号（包括闪光、光字、掉牌等）3.5.站用电倒换，信号熔丝更换等。
4.发生事故后，值班长应向调度汇报如下内容：4.1.发生事故的时间及设备名称。
4.2.开关及事故设备，失电设备情况。
4.3.保护、自动装置、信号等动作情况。
4.4.负荷及正在运行设备情况。
5.开关必须严格按规定的事故跳闸次数运行。
若已达到开关的允许事故跳闸次数或因开关跳闸次数不允许而退出重合闸时，均应立即通知调度及上级领导，以便组织抢修。
15.6.所有被迫停运的事故或异常设备，均应通知调度和上级，以便组织抢修。

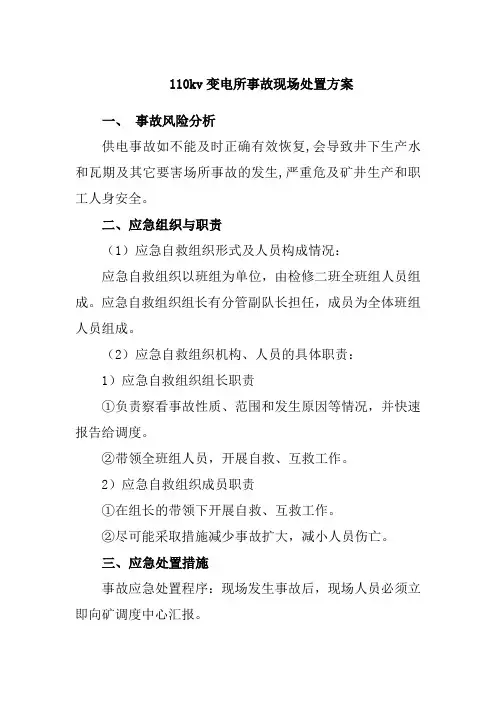

110kv变电所事故现场处置方案
110kv变电所事故现场处置方案一、事故风险分析供电事故如不能及时正确有效恢复,会导致井下生产水和瓦期及其它要害场所事故的发生,严重危及矿井生产和职工人身安全。
二、应急组织与职责（1）应急自救组织形式及人员构成情况：应急自救组织以班组为单位，由检修二班全班组人员组成。
应急自救组织组长有分管副队长担任，成员为全体班组人员组成。
（2）应急自救组织机构、人员的具体职责：1）应急自救组织组长职责①负责察看事故性质、范围和发生原因等情况，并快速报告给调度。
②带领全班组人员，开展自救、互救工作。
2）应急自救组织成员职责①在组长的带领下开展自救、互救工作。
②尽可能采取措施减少事故扩大，减小人员伤亡。
三、应急处置措施事故应急处置程序：现场发生事故后，现场人员必须立即向矿调度中心汇报。
现场应急处置措施：事故类型一： 110kV 775线路失电判断方法：若后台及保护装置显示110KV 一段及10KV 一段系统电压电流为零。
故障录波显示110KV 一段及10KV 一段系统电压电流突变为零，控制屏和后台显示775、701、10104开关在合闸状态，判断是775线路失电。
775线路失电，而110KV 二段、2#主变，10KV 二段系统运行正常。
需查明故障原因后，方可倒闸操作，恢复送电，严禁直接合联络开关倒电。
处理程序及措施：(1)值班人员电话联系淮南地区电力调度指挥中心（以下简称“地调”）询问故障原因，汇报矿调度及队领导，各车间及井下变电所执行其应急预案。
(2)值班人员联系线路工区查找故障原因，然后断开775及所属刀闸、701开关、10104开关。
变电所值班电工检查变电所内110KV 一段GIS，1#主变，10KV一段系统设备。
队领导安排人员加强变电所内设备的检查并配合线路工区进行巡线查找故障。
(3)如果检查或询问地调确认为110KV 775电源线路或芦集变电所故障，矿110KV 变电所设备无故障：若故障处理时间较短则待故障点故障排除后，恢复送电。
110KV变电站突发事件应急预案
煤化工分公司110KV变电站突发事件应急预案一、编写目的：为了应急处置文家坡矿110KV变电站突发事件对全矿供电系统的影响，及时、准确、高效地采取有效措施减少事故损失，保证全矿供电安全，现结合公司实际，制定本应急预案。
二、编写依据：根据《中华人民共和国安全生产法》、《中华人民共和国电力法》、《煤矿安全规程》和《陕西省处置停电时间紧急预案》，制定本预案。
三、适用范围：本应急预案适用于文家坡煤矿110kv变电站供电系统因突发事件造成停电事故的恢复及变电所事故的应急处理，能够做到快速恢复供电，恢复直流系统的工作、母线电压的恢复。
一类负荷的快速恢复运行的全过程。
四、供电概况：文家坡煤矿110kv变电站采用的双回路电源，110KV系统接线为双母线接，三台主变为户外油浸自冷变压器，10KV系统接线为单母线接线，分三段，110KV/10kv两个电压等级，电源引自新民化工110KV 站，是一坐用户站，在文家坡煤矿起着至关重要的作用。
五、运行方式：1、文家坡煤矿在建设期间变电站运行方式，采用（新文一和新文二）两回路电源进线，一回路电源供电，二回路电源热备用，1#变压器运行，2#变压器备用，合上110kv一回路进线开关柜（110kv 母线联络开关柜在断开位置，110kv二回路进线开关柜在断开位置，110kvⅡ母线不带电），110kvⅠ母线带电，投上110kvⅠ母线PT 开关柜，合上110kv1#变压器高压侧出线开关柜，1#变压器带电，合上10kv3#变压器高压侧进线开关柜（10kv18#、33#变压器高压侧进线开关柜在断开位置），合上10kv16#、20#母线联络开关柜，10kvⅠ段、Ⅱ段、Ⅲ段母线带电，投上10kv14#、17#、21#、PT 开关柜，电容器自投。
2、文家坡煤矿在正式投产以后变电站运行方式，采用（新文一和新文二）两回路电源进线，一回路电源供电，二回路电源热备用，1#、3#变压器运行，2#变压器备用，合上110kv开关柜（110kv 母线联络开关柜在断开位置，110kv二回路进线开关柜在断开位置，110kvⅡ母线不带电），110kvⅠ母线带电，投上110kvⅠ母线PT 开关柜，合上10kv1#、3#变压器高压侧进线开关柜（10kv2#变压器高压侧进线开关柜在开断位置，10kv16#、20#母线联络开关柜在断开位置），10kvⅠ段、Ⅲ段母线带电，投上10kv14#、21#、PT开关柜，电容器自投。
110KV站消防事故应急现场预案
110KV 变电站消防事故应急救援现场预案实施日期：年月日修正日期：年月日批准人（签字）：审核人（签字）：修订人（签字）：（单位公章）目录1 事故特征和危害程度分析2 应急组织和职责3 应急处理程序4 注意事项5 附通讯联系表110KV变电站消防事故应急救援现场预案为保证110KV变电站在发生火灾事故下能安全无事故，避免火灾扩大，并保证本站运行人员人身、电网、设备的安全，特制定本预案。
1．事故特征1.1 事故类型：火灾1.2 事故发生的部位：110kV变电站的消防安全部位的电气设备、建筑设施等。
1.3 事故原因：①高低压供电设备发生火灾；②建筑设施发生火灾；③油脂类发生火灾。
1.4 事故可能发生的季节：春、冬季气候干燥，易发生火灾。
要害、油绝缘、电器类易发生火灾。
1.5 危险程度分析：变电要害部门发生火灾事故，将导致房屋等建筑设施烧毁，人员伤亡；若电气设备部位发生火灾事故，将引发停电事故或停电范围扩大，造成严重的后果和不可估量的经济损失。
2．应急组织与职责2.1 义务消防组织机构消防组长：组员：通讯联络组：疏散引导组：救护组：义务消防员：2.2 义务消防组织人员职责2.2.1 消防组长：①全面负责组织全工区日常消防演练；②当发生火情后，积极联系当地消防部门进行援助，在消防部门未到达前，合理安排正确组织人员进行灭火，最大限度将火灾造成的损失降至最低；保障各成员人身安全，不造成二次事故；③灾情过后，认真总结上报。
2.2.2 组员：会使用灭火器、会扑救初起火灾，服从组长命令，按分工要求执行任务。
2.2.3 通讯联络组：①用多种方式及时联络各成员，在最短时间内将各成员集中到位，同时将火灾情况上报公司，请求援助；②及时组织本班组人员进行灭火，站长不在时行使灭火消防组长职责。
2.2.4 疏散引导组：①指定熟悉现场的人员将被困人员疏散到安全地带；②根据现场需要可加入灭火行动。
2.2.5 救护组：积极组织并联系当地医疗机构救护受伤人员。
110kv变电站事故预案
110kv变电站事故预案1、烽圣线线路跳闸的现象及处理1、瞬时性故障跳闸，重合闸成功（1）现象1）警铃响、喇叭短叫，1794断路器跳闸，指示灯出现绿灯闪光，红灯熄灭，最后恢复正常状态，对应电流表和有功功率、无功功率表摆动，继而恢复正常。
2）后台机出现“重合闸动作”、“保护动作”和“故障录波器动作”等信号。
3）保护盘烽圣线线路保护及重合闸动作信号灯亮或继电器动作，并指示故障性质及故障相别的动作情况，微机保护则打印出详细的报告。
4）现场检查1794断路器位置三相均在合闸位置（2）处理1) 复归音响，记录故障时间，检查动作信号、表计指示和保护动作情况，确认后复归信号。
2) 根据上述现象初步判断性质、范围，并将烽圣线的名称、时间、保护动作情况等向地调汇报。
3) 检查1794断路器的实际位置及1794断路器电流互感器外侧的一次设备有无短路、接地等故障。
4) 现场检查1794断路器三相均在合闸位置。
5) 将一次设备检查结果及分析情况再次详细汇报地调及有关生产部门，做好1794断路器跳闸记录，核对1794断路器跳闸次数，若至临检次数，应汇报上级有关部门通知检修人员临检。
6) 将上述各项内容（动作时间、信号、保护动作、处理过程）记录在运行记录中。
2、永久性故障跳闸，重合闸动作未成功（1）现象1）警铃响、喇叭短叫，1794断路器指示灯出现红灯灭，绿灯闪光，然后恢复正常，继而又立即转为红灯灭、绿灯闪光，相应电流表和有功功率、无功功率表随之摆动，最后均指示为零。
5）后台机出现“重合闸动作”、“出口跳闸”、“保护动作”和“故障录波器动作”等信号。
6）保护盘烽圣线线路保护及重合闸动作信号灯亮或继电器动作，并指示故障性质及故障相别的动作情况，微机保护则打印出详细的报告。
7）现场检查1794断路器位置三相均在合闸位置。
（2）处理1）复归音响，记录故障时间，检查动作信号、表计指示和保护动作情况，确认后复归信号。
2）根据上述现象初步判断性质、范围，并将烽圣线的名称、时间、动作情况等向地调汇报。
110kv变电站应急预案
110kv变电站应急预案一、总则（一）编制目的为了有效应对 110kv 变电站可能发生的各类突发事件，保障变电站的安全稳定运行，保护人员生命和财产安全，特制定本应急预案。
（二）编制依据依据《中华人民共和国安全生产法》、《电力安全事故应急处置和调查处理条例》等相关法律法规和标准规范，结合本变电站的实际情况编制。
（三）适用范围本预案适用于 110kv 变电站在运行、维护、检修等过程中发生的各类突发事件的应急处置。
（四）应急工作原则1、以人为本，安全第一。
在应急处置过程中，始终将保障人员生命安全放在首位。
2、预防为主，常备不懈。
加强日常安全管理和风险防范，做好应急物资和装备的储备。
3、统一领导，分级负责。
在上级应急指挥机构的统一领导下，各部门和人员按照职责分工，协同应对突发事件。
4、快速反应，科学处置。
在突发事件发生后，迅速采取有效措施，科学合理地进行应急处置，最大限度减少损失。
二、变电站基本情况（一）变电站概况介绍变电站的名称、位置、规模、主要设备等基本信息。
（二）周边环境描述变电站周边的地理环境、交通状况、人口分布等情况。
（三）电网连接情况说明变电站在电网中的连接方式、供电范围和重要用户。
三、突发事件类型及风险分析（一）自然灾害类1、暴雨、洪水可能导致变电站水淹，设备损坏。
2、雷电可能引发设备短路、跳闸等故障。
3、大风可能吹倒设备构架、线路杆塔。
4、地震可能造成设备倒塌、基础损坏。
（二）设备故障类1、变压器故障，如过热、短路、漏油等。
2、断路器故障，如拒动、误动。
3、继电保护装置故障，导致保护误动或拒动。
4、直流系统故障，影响控制、保护和操作电源。
（三）人为事故类1、误操作可能导致设备损坏、停电事故。
2、外力破坏，如盗窃、施工破坏等。
（四）电网事故类1、上级电网故障导致变电站失压。
2、电网频率、电压异常，影响变电站设备运行。
四、应急组织机构及职责（一）应急指挥机构成立以变电站站长为组长的应急指挥小组，成员包括各专业技术人员和运维人员。
110kv变电站应急预案
110kv变电站应急预案一、前言110kv 变电站作为电力系统中的重要组成部分，其安全稳定运行对于保障电力供应的可靠性至关重要。
然而，由于各种内外部因素的影响，变电站可能会面临突发事故和紧急情况。
为了能够在最短时间内有效地应对这些突发事件，最大限度地减少损失和影响，保障人员安全和设备正常运行，特制定本应急预案。
二、适用范围本应急预案适用于 110kv 变电站内发生的各类突发事件，包括但不限于电力设备故障、自然灾害、火灾、人为破坏等。
三、应急组织机构及职责1、应急指挥小组成立以变电站站长为组长的应急指挥小组，全面负责应急处理的指挥工作。
其职责包括：制定和调整应急处理方案，协调各部门之间的工作，及时向上级汇报事故情况。
2、运行维护组由变电站运维人员组成，负责对设备进行巡视、检查和操作，及时发现并处理设备故障。
3、抢修组由专业的电力抢修人员组成，负责在设备发生故障时进行紧急抢修，尽快恢复设备正常运行。
4、安全保障组负责现场的安全保卫工作，设置警示标志，防止无关人员进入事故现场，保障抢修人员的安全。
5、后勤保障组负责应急物资的采购、储备和调配，为应急处理提供必要的物资支持。
四、预防措施1、设备定期维护按照规定的周期对变电站内的设备进行巡视、检查和维护，及时发现并处理设备缺陷，确保设备处于良好的运行状态。
2、培训与演练定期组织变电站工作人员进行安全培训和应急演练，提高工作人员的安全意识和应急处理能力。
3、环境监测对变电站周边的环境进行监测，及时掌握可能影响变电站安全运行的因素，如气象变化、地质灾害等。
4、安全设施配备配备完善的消防、安防等安全设施，并定期进行检查和维护。
五、应急响应流程1、事故报告当变电站发生突发事件时，值班人员应立即向应急指挥小组报告，报告内容包括事故发生的时间、地点、原因、影响范围等。
2、应急指挥小组启动应急指挥小组接到报告后，立即启动应急预案，组织相关人员赶赴事故现场。
3、现场处置（1）运行维护组迅速对设备进行检查，判断事故的性质和影响范围，并采取相应的措施，如切断故障设备的电源、调整运行方式等。
事故预想
110K V光伏变电站事故预想与事故处理
变压器故障
一、预想题目
1号主变压器内部故障，气体保护动作，1号主变压器二次主断路器跳闸。
二、系统运行方式：
110KV金粤线带1号主变压器运行。
三、事故现象
警报鸣动，警铃响。
1号主变压器二次主断路器红灯灭、绿灯闪光。
1号主变压器保护屏“运行”绿灯灭，“跳闸”红灯亮， 1号主变压器二次主断路器跳闸“TJ2”灯亮，1号主变压器二次主断路器跳闸位置“TWJ”灯亮，1号主变压器二次主断路器合闸位置“HWJ1”灯灭，1号主变压器保护屏液晶面显示“差动保护动作，出口跳闸”。
四、处理步骤
（1）光伏值守人员马上记录断路器跳闸时间、保护动作情况及现象，向调度汇报，与调度信息核对正确后，初步判断主变压器差动区内故障。
（2）通知其他工作人员到现场进行事故处理。
后操作人员赶到。
（3）拉开1号主变压器二次主断路器两侧隔离开关。
（4）在1号主变压器两侧装设地线，通知检修派人处理。
（5）检查变压器本体有无异常，检查差动保护范围内瓷瓶是否有闪络、损坏，引线是否有短路。
（6）检查继电保护及二次回路是否有故障，直流回路是否有两点接地。
（7）如果是继电器、二次回路或两点接地造成误动，应将差动保护退出，变压器送电再处理，处理好后投
信号
（8）如果差动保护和重瓦斯保护同时动作使变压器跳闸，不得将变压器投入运行。
（9）将上述情况汇报有关领导。
110kv变电所事故现场处置方案
110kv变电所事故现场处置方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制110kv变电所事故现场处置方案一、事故风险分析供电事故如不能及时正确有效恢复,会导致井下生产水和瓦期及其它要害场所事故的发生,严重危及矿井生产和职工人身安全。
二、应急组织与职责（1）应急自救组织形式及人员构成情况：应急自救组织以班组为单位，由检修二班全班组人员组成。
应急自救组织组长有分管副队长担任，成员为全体班组人员组成。
（2）应急自救组织机构、人员的具体职责：1）应急自救组织组长职责①负责察看事故性质、范围和发生原因等情况，并快速报告给调度。
②带领全班组人员，开展自救、互救工作。
2）应急自救组织成员职责①在组长的带领下开展自救、互救工作。
②尽可能采取措施减少事故扩大，减小人员伤亡。
三、应急处置措施事故应急处置程序：现场发生事故后，现场人员必须立即向矿调度中心汇报。
现场应急处置措施：事故类型一： 110kV 775线路失电判断方法：若后台及保护装置显示110KV 一段及10KV 一段系统电压电流为零。
故障录波显示110KV 一段及10KV 一段系统电压电流突变为零，控制屏和后台显示775、701、10104开关在合闸状态，判断是775线路失电。
775线路失电，而110KV 二段、2#主变，10KV 二段系统运行正常。
需查明故障原因后，方可倒闸操作，恢复送电，严禁直接合联络开关倒电。
处理程序及措施：(1)值班人员电话联系淮南地区电力调度指挥中心（以下简称“地调”）询问故障原因，汇报矿调度及队领导，各车间及井下变电所执行其应急预案。
(2)值班人员联系线路工区查找故障原因，然后断开775及所属刀闸、701开关、10104开关。
变电所值班电工检查变电所内110KV 一段GIS，1#主变，10KV一段系统设备。
队领导安排人员加强变电所内设备的检查并配合线路工区进行巡线查找故障。
(3)如果检查或询问地调确认为110KV 775电源线路或芦集变电所故障，矿110KV 变电所设备无故障：若故障处理时间较短则待故障点故障排除后，恢复送电。
110kV变电站,事故预想总汇
110kV变电站,事故预想总汇预想题目:倒闸操作过程中检查母差保护屏显示11022刀闸合位指示灯不亮处理步骤:1、现场检查11022刀闸一次触头是否合到位，检查结果：11022刀闸触头已合到位；2、重新拉合11022刀闸，检查母差保护屏位置指示，仍显示11022刀闸未合到位，初步判断11022刀闸辅助节点转换不到位，辅助节点接触不良所致；3、将检查情况汇报调度及变电处，打开11022刀闸辅助节点的防尘罩，用电位法测量辅助节点两侧电压判断节点是否接通，稍微活动辅助节点看节点是否能够切换正常，若不能切换正常则更换一对备用节点。
4、经现场检查处理，11022刀闸辅助接点恢复正常；5、合上11022刀闸，拉开11021刀闸，母差保护屏显示正常。
预想题目:运行过程中发现1101开关SF6压力降至0.45Mpa,开关报警（开关绝缘降低）处理步骤:1）首先到现场检查SF6气体压力情况,检查发现1101开关SF6气体压力降至0.45Mpa，将该情况汇报调度及变电处；2）查阅1101开关SF6气体压力历史数据，绘制压力变化曲线，结合天气情况，初步判断开关SF6气体压力低是由于a）气温骤变引起，b）还是缓慢漏气引起，c）有突发性较大泄漏引起。
3）若1101开关SF6气体压力原来就较低，属于气温骤变引起压力降低报警，应汇报变电处联系检修人员进行带电补气；4）若属于缓慢漏气引起，应立即汇报变电处联系检修人员进行带电补气，并寻找漏气点进行消除；5）若属于突发性较大泄漏引起，且泄漏情况较严重，应立即向调度申请将1101开关转检修，避免SF6气体继续泄漏引起开关操作闭锁。
预想题目:2号主变瓦斯保护动作处理步骤:1,记录时间、开关跳闸情况、保护动作情况光字牌亮情况，复归音响和控制开关，详细检查现场一次设备有无异常和故障，汇报调度.2. 若轻重瓦斯都动作，则变压器内部故障，将其停用报检修。
3. 若轻瓦斯动作发信号，处理：观察瓦斯继电器动作次数，间隔时间长短，气量多少，检查油位油温。
110KV变电所事故预想处理方案
110KV变电所事故预想处理方案基本原则：迅速排除故障点，及时恢复供电，防止事故扩大，注意不要将高压电反送至故障点。
一、运行方式：822线路运行，110KV母联700开关运行，Ⅰ#（Ⅱ#）主变运行，Ⅱ#（Ⅰ#）主变热备用。
二、事故预想处理方案（一）110KV系统掉电1.丁集变电所822开关跳闸，故障显示为过流保护动作。
故障现象：全矿掉电，822开关电流指示为零，淮南供电公司调度通知：822开关过流跳闸。
处理方法：（1）变电所值班人员迅速从后台监控装置检查开关故障跳闸情况，并检查室外母线是否发生故障。
（2）变电所值班人员将故障现象分别向机运事业部供电主管、部长汇报。
（3）变电所值班人员向矿调度所汇报。
（4）如果变电所内有开关故障跳闸，则分断故障开关、重要负荷和主变开关；如果变电所内无故障现象，则分断变电所内主变和所有10KV用电单位负荷开关。
（5）由供电主管或部长联系淮南供电公司调度进行试送电。
（6）如果试送电成功，逐步恢复全矿供电；如果试送电不成功，则组织排查线路及GIS开关故障。
2.丁集变电所822开关跳闸，故障显示为速断保护动作。
故障现象：全矿掉电，822开关电流指示为零，淮南供电公司调度通知：822开关速断跳闸。
处理方法：（1）迅速从后台监控装置检查开关故障跳闸情况，并检查室外母线桥是否发生故障，主变压器是否出现故障。
（2）变电所值班人员将故障现象分别向机运事业部供电主管、部长汇报。
（3）变电所值班人员向矿调度所汇报。
（4）如果变电所内有开关故障跳闸，则分断故障开关、重要负荷和主变开关；如果变电所内无故障现象，则分断变电所内主变和所有10KV用电单位负荷开关。
（5）由供电主管或部长联系淮南供电公司调度进行试送电。
（6）如果试送电成功，逐步恢复全矿供电，并检查线路，排查造成跳闸的事故原因。
（7）如果试送电不成功，则迅速组织检查线路及GIS开关，找出事故故障，尽快恢复供电。
（二）110KV系统正常，10KV系统没电原因：主变压器开关故障跳闸处理方法：1.迅速检查主变压器保护装置的故障显示情况，主变701及1017#高压柜断路器（或702及1014#高压柜断路器）是否跳闸。
110KV变电所事故应急预案
110KV变电所事故应急预案中国3000万经理人首选培训网站为认真落实安全第一，预防为主的方针，进一步做好柳新变电所的安全运行工作，确保柳新变电所安全供电，特制定事故应急处理预案。
一、组织机构成立柳新变电所急事故、事件领导小组组长：成员：领导小组主要职责：根据现场的事故现象，分析、判断事故性质、范围，制定现场应急处理操作方案，及时向调度部门汇报，尽快恢复柳新变电所的供电，保证西北地区矿井供电安全。
二、柳新变电所全所失电时：变电所当值人员应首先观察110kv母线是否有电压，若有电压，全所失电可能是由于主供电源和上级系统能故障引起，且110kv备自投动作成功，已倒用到备用线路，变电所瞬间失电，处理方法如下：1、解除警报，2、将799#和793#开关复位，3、汇报电调。
4、当值人员如果发现110kv母线没有电压，但备用线路电压，全所失电可能是由于主供电源和上级系统能故障引起，且110kv备自投动作不成功，引起变电所瞬间失电，处理方法如下：4.1脱离备自投装置。
4.2拉开主供电源进线开关。
4.3合上备用线路进线开关5、当值人员如果发现110kv母线没有电压，两条进线无电压，35kv、6kv母线均失压，当值人员应认为出现了严重的全所失电事故，由变电所的班长或值长立即组织全所当值人员对应急事故的处理：5.1对当值人员进行分工，5.2向调度汇报。
东莞德信诚经济咨询有限公司中国3000万经理人首选培训网站5.3检查110kv母线，确认是否变电所内部故障引起电源两回路跳闸。
5.3.1 若是110kv母线故障引起，应立即隔离本段母线故障后，向调度再汇报，请求上级送非故障段电源线路。
5.3.2 若不是本所故障引起，可能是由于两条电源线路或上级系统能故障引起，经检查后5.3.2 .1向调度汇报；5.3.2 .2停用110kV备自投；5.3.2 .3拉开主供电源进线开关；5.3.2 .4加强监视799#、793#开关线路PT电压；5.3.2 .5及时将来电的线路投入运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110KV变电所事故预想处理方案
基本原则：迅速排除故障点，及时恢复供电，防止事故扩大，注意不要将高压电反送至故障点。
一、运行方式：
822线路运行，110KV母联700开关运行，Ⅰ#（Ⅱ#）主变运行，Ⅱ#（Ⅰ#）主变热备用。
二、事故预想处理方案
（一）110KV系统掉电
1.丁集变电所822开关跳闸，故障显示为过流保护动作。
故障现象：
全矿掉电，822开关电流指示为零，淮南供电公司调度通知：822开关过流跳闸。
处理方法：
（1）变电所值班人员迅速从后台监控装置检查开关故障跳闸情况，并检查室外母线是否发生故障。
（2）变电所值班人员将故障现象分别向机运事业部供电主管、部长汇报。
（3）变电所值班人员向矿调度所汇报。
（4）如果变电所内有开关故障跳闸，则分断故障开关、重要负荷和主变开关；如果变电所内无故障现象，则分断变电所内主
变和所有10KV用电单位负荷开关。
（5）由供电主管或部长联系淮南供电公司调度进行试送电。
（6）如果试送电成功，逐步恢复全矿供电；如果试送电不成功，则组织排查线路及GIS开关故障。
2.丁集变电所822开关跳闸，故障显示为速断保护动作。
故障现象：全矿掉电，822开关电流指示为零，淮南供电公司调度通知：822开关速断跳闸。
处理方法：
（1）迅速从后台监控装置检查开关故障跳闸情况，并检查室外母线桥是否发生故障，主变压器是否出现故障。
（2）变电所值班人员将故障现象分别向机运事业部供电主管、部长汇报。
（3）变电所值班人员向矿调度所汇报。
（4）如果变电所内有开关故障跳闸，则分断故障开关、重要负荷和主变开关；如果变电所内无故障现象，则分断变电所内主变和所有10KV用电单位负荷开关。
（5）由供电主管或部长联系淮南供电公司调度进行试送电。
（6）如果试送电成功，逐步恢复全矿供电，并检查线路，排查造成跳闸的事故原因。
（7）如果试送电不成功，则迅速组织检查线路及GIS开关，找出事故故障，尽快恢复供电。
（二）110KV系统正常，10KV系统没电
原因：主变压器开关故障跳闸
处理方法：
1.迅速检查主变压器保护装置的故障显示情况，主变701及1017#高压柜断路器（或702及1014#高压柜断路器）是否跳闸。
2.汇报：变电所值班人员将故障现象分别向机运事业部供电主管、部长汇报，再向矿调度所汇报。
3.排除故障，恢复供电。
1）如果是主变压器差速保护或重瓦斯保护动作：停掉故障主变压器，将备用主变压器投入运行，恢复全矿供电。
2）如果是主变压器过流或过负荷保护动作：
（1）所内母线发生故障：分断故障母线的进线开关及10KV系统母联开关。
如果运行主变压器二次出线不在故障段母线上，
进行试送电，送电后应认真检查10KV系统是否有跳闸，如
果有应及时合闸。
如果运行主变压器二次出线在故障母线
段上，应把此主变压器退出运行，将备用主变压器投入运
行，恢复供电。
（2）如果10KV开关柜或供电线路发生故障：a.故障开关柜已跳闸，摇出隔离小车后，试投主变压器；b. 故障开关柜没有
跳闸，分断开关柜断路器，摇出隔离小车后，试投主变压
器，送电后应认真检查10KV系统原运行开关柜是否有跳
闸，如果有应及时合闸。
（3）所内无异常：
A．下级用电单位汇报有故障发生，则分断此柜断路器，并摇出隔离小车，将主变压器重新投入运行，恢复供电。
B．下级用电单位无故障汇报，则退出所有运行开关柜，将主变压器投入运行，然后逐一送原运行开关柜的断路器
来判断故障柜，将故障开关柜的隔离小车摇出，恢复供
电。
C．故障柜如果是双回路用电单位，需要求下级用电单位拉开故障线路进线隔离后，方可送电；其它单回路高压柜，
必须在故障排除后方可送电。
（三）10KV系统供电线路故障
1.迅速检查变电所后台故障显示情况和故障跳闸结果。
2.汇报：变电所值班人员将故障现象分别向机运事业部供电主管、部长汇报，再向矿调度所汇报。
3.事故处理
1）过流（过流2）保护动作：
打电话与故障线路的用电单位联系，如果已查出故障原因，则分断故障开关、重要负荷开关及10KV进线开关，恢复供电；如果未查出故障原因，则通知用电单位分断所有高压开关，进行试送电，如果试送不成功，必须查明原因后方可送电。
2）、速断（过流1）保护动作：
打电话与故障线路的用电单位联系，如果已查出故障原因，则分断故障开关、重要负荷开关及10KV进线开关，对线路绝缘电阻摇测合格后，恢复供电；如果未查出故障原因，则通知用电单位排查故障原因，排除故障后，方可进行送电。
朱集西煤矿110KV变电所
事
故
预
想
处
理
方
案
编写：梁福和
单位：机运事业部
日期：2011年1月10日
审批意见。
