南水北调白河倒虹吸工程简介
南水北调白河倒虹吸项目原材料质量可追溯性控制翟会朝
南水北调白河倒虹吸项目原材料质量可追溯性控制翟会朝，刘冰燕（中国水利水电第十四工程局有限公司南水北调白河项目部，河南南阳 ４７３０００）摘 要：由于南水北调工程的特殊性，对项目原材料质量可追溯性控制有更高层次的要求，通过对南水北调白河倒虹吸项目部物资管理工作中各个阶段质量控制的重点进行总结。
关键词：南水北调；物资管理；质量控制；可追塑性；总结中图分类号：ＴＶ５１２ 文献标识码：Ｂ 文章编号：１００６－３９５１（２０１２）０６－００４０－０４ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－３９５１．２０１２．０６．０１３０ 引言白河倒虹吸工程位于河南省南阳市蒲山镇蔡寨村东北，是南水北调中线一期工程总干渠穿越白河干流的交叉建筑物。
白河倒虹吸工程轴线总长１ ３３７．００ｍ，主要建筑物有进口渐变段、退水闸段、进口检修闸、倒虹吸管身段、出口节制闸、出口渐变段、退水闸等。
白河倒虹吸工程等级为一等，主要建筑物为１级，次要建筑物为３级。
其中倒虹吸管身段、连接段、进出口渐变段及退水闸等主要建筑物按１级建筑物设计；退水闸泄槽、消力池等次要建筑物按３级建筑物设计。
１ 厂家拟定阶段１）依据招投标文件、承包合同、以往工程经验初选几家认为合格的供应商。
２）要求供应商提供相关资质材料并认真审定其有效性。
３）向监理单位提出供应商初选推荐报告。
４）针对推荐供应商的信誉、产量、质量、价格、服务意识、规模、运距等，由监理单位组织到各厂家进行实地考察。
５）由监理单位组织召开供应商推荐评审会议，确定可以采用的合格供应商名录。
６）根据监理单位推荐的合格供应商名录选定供应商，并定期开会评审确定项目合格供方名录。
７）在实际采购过程中一经发现不合格品，立即取消该产品提供者的供货资格，考察市场拓展供应商资源，通过以上程序，不断更新合格供应商名录。
２ 材料计划阶段１）严格按照招投标文件、承包合同中要求的规格型号制定材料采购计划，严禁在未制定采购计划的情况下私自采购。

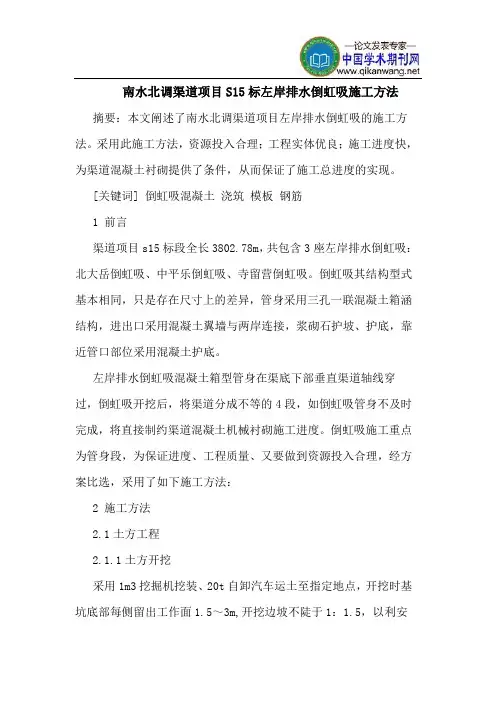

南水北调渠道项目S15标左岸排水倒虹吸施工方法
南水北调渠道项目S15标左岸排水倒虹吸施工方法摘要：本文阐述了南水北调渠道项目左岸排水倒虹吸的施工方法。
采用此施工方法，资源投入合理；工程实体优良；施工进度快，为渠道混凝土衬砌提供了条件，从而保证了施工总进度的实现。
[关键词] 倒虹吸混凝土浇筑模板钢筋1 前言渠道项目s15标段全长3802.78m，共包含3座左岸排水倒虹吸：北大岳倒虹吸、中平乐倒虹吸、寺留营倒虹吸。
倒虹吸其结构型式基本相同，只是存在尺寸上的差异，管身采用三孔一联混凝土箱涵结构，进出口采用混凝土翼墙与两岸连接，浆砌石护坡、护底，靠近管口部位采用混凝土护底。
左岸排水倒虹吸混凝土箱型管身在渠底下部垂直渠道轴线穿过，倒虹吸开挖后，将渠道分成不等的4段，如倒虹吸管身不及时完成，将直接制约渠道混凝土机械衬砌施工进度。
倒虹吸施工重点为管身段，为保证进度、工程质量、又要做到资源投入合理，经方案比选，采用了如下施工方法：2 施工方法2.1土方工程2.1.1土方开挖采用1m3挖掘机挖装、20t自卸汽车运土至指定地点，开挖时基坑底部每侧留出工作面1.5～3m,开挖边坡不陡于1：1.5，以利安全。
基坑土方开挖分层进行，每一开挖层厚2m左右，基底预留保护层，垫层施工前进行人工开挖。
2.1.2管身土方回填倒虹吸管身两侧回填碎石土，在管身混凝土强度达到设计强度的100％且龄期超过7d后填筑。
碎石土中碎石含量55％，zl-50装载机按比例拌和掺混均匀。
回填前通过碾压试验确定碾压参数。
回填自下而上分层进行，控制铺土厚度40cm，yz-16振动碾碾压6遍，灌砂法取样试验，压实度达到0.98后进行下一填筑层施工。
边角部位、距管侧墙0.5m及管顶上部60cm范围内，采用人工回填，蛙夯夯实。
当填筑高程达倒虹吸管顶高程后，人工铺设土工格栅。
格栅上层回填土以人工填土为主，从而保证了格栅的不位移变形。
2.2 混凝土工程2.2.1垫层混凝土混凝土垫层标号c10，厚度为10cm，垫层混凝土采用拌和站集中拌和，混凝土搅拌车运输至施工现场，人工找平，平板振捣器振捣。
南水北调总干渠河道倒虹吸工程施工方案
合同编号：南水北调总干渠河道倒虹吸工程施工方案批准：审核：编制：建设集团有限公司项目经理部二○一年月日河道倒虹吸施工方案第一章工程概述1.1工程概况河道倒虹吸位于渠道里程桩号29+763处。
包括上游河道整治段、进口连接段、管身段、出口连接段、出口河道整治段，建筑物总长232.2m，其中：管身段长度106.2m。
进口防护段长30m，进口连接段长16m，管身段长103.2m，出口连接段长40m，出口防护段长40m。
河道倒虹吸为6孔箱涵，3孔一联对称布置，单孔净空尺寸5m×5m，外部高度7.2m。
底板和顶板砼厚度1.1cm.外边墙底部厚度1.56cm、顶部1.0m，内墙厚度90cm。
上游河道整治175.12m 下游河道整治122.7m。
工程区位于***盆地西部岗地与***平原的交接处，地势西高东低，地面高程137～151m。
地层主要由上第三系（N）和第四系（Q）组成，新、老地层呈不整合接触。
上第三系由粘土岩、砂岩和砂砾岩组成，钻孔共揭露三个韵律层，总厚度大于25.0m。
第四系由中更新统（al-plQ2）、上更新统（al-lQ3）、全新统（alQ）和人工填土（rQ）组成。
中更新统粉质粘土4分布于右岸岗地。
上更新统具二元结构，由上部粉质粘土、粉质壤土和下部粗砂组成。
全新统粉质壤土结构疏松，主要分布于河床。
人工填土由粉质粘土夹杂砖瓦碎块组成，分布于河道右岸岗地表层。
工程区地下水主要赋存于Q3粗砂和N砂岩、砂砾岩。
Q3粗砂渗透系数k=i×10-4cm/s；N 砂岩渗透系数k=i×10-4～i×10-3cm/s；N砂砾岩渗透系数k=i×10-3cm/s。
河水和地下水对混凝土均不具侵蚀性。
Q3粉质粘土硬塑状为主，具低～中等压缩性，弱膨胀性为主，局部具强膨胀性；Q3粉质壤土硬塑～可塑状，具低～中等压缩性；粗砂具低～中等压缩性。
Q2粉质粘土硬塑状为主，具低～中等压缩性，中等膨胀性为主，局部具强膨胀性。

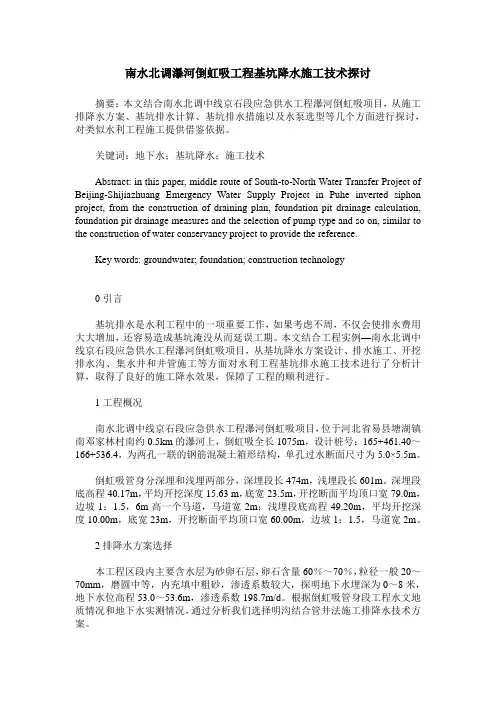

南水北调瀑河倒虹吸工程基坑降水施工技术探讨
南水北调瀑河倒虹吸工程基坑降水施工技术探讨摘要：本文结合南水北调中线京石段应急供水工程瀑河倒虹吸项目，从施工排降水方案、基坑排水计算、基坑排水措施以及水泵选型等几个方面进行探讨，对类似水利工程施工提供借鉴依据。
关键词：地下水；基坑降水；施工技术Abstract: in this paper, middle route of South-to-North Water Transfer Project of Beijing-Shijiazhuang Emergency Water Supply Project in Puhe inverted siphon project, from the construction of draining plan, foundation pit drainage calculation, foundation pit drainage measures and the selection of pump type and so on, similar to the construction of water conservancy project to provide the reference.Key words: groundwater; foundation; construction technology0引言基坑排水是水利工程中的一项重要工作，如果考虑不周，不仅会使排水费用大大增加，还容易造成基坑淹没从而延误工期。
本文结合工程实例—南水北调中线京石段应急供水工程瀑河倒虹吸项目，从基坑降水方案设计、排水施工、开挖排水沟、集水井和井管施工等方面对水利工程基坑排水施工技术进行了分析计算，取得了良好的施工降水效果，保障了工程的顺利进行。
1工程概况南水北调中线京石段应急供水工程瀑河倒虹吸项目，位于河北省易县塘湖镇南邓家林村南约0.5km的瀑河上，倒虹吸全长1075m，设计桩号：165+461.40～166+536.4，为两孔一联的钢筋混凝土箱形结构，单孔过水断面尺寸为5.0×5.5m。
倒虹吸在南水北调中的应用
倒虹吸在南水北调中的应用简介一、南水北调工程简介南水北调总体规划推荐东线、中线和西线三条调水线路。
通过三条调水线路与长江、黄河、淮河和海河四大江河的联系，构成以“四横三纵”为主体的总体布局，以利于实现我国水资源南北调配、东西互济的合理配置格局。
1、工程简述东线工程：利用江苏省已有的江水北调工程，逐步扩大调水规模并延长输水线路。
东线工程从长江下游扬州抽引长江水，利用京杭大运河及与其平行的河道逐级提水北送，并连接起调蓄作用的洪泽湖、骆马湖、南四湖、东平湖。
出东平湖后分两路输水：一路向北，在位山附近经隧洞穿过黄河；另一路向东，通过胶东地区输水干线经济南输水到烟台、威海。
中线工程：从加坝扩容后的丹江口水库陶岔渠首闸引水，沿唐白河流域西侧过长江流域与淮河流域的分水岭方城垭口后，经黄淮海平原西部边缘，在郑州以西孤柏嘴处穿过黄河，继续沿京广铁路西侧北上，可基本自流到北京、天津。
西线工程：在长江上游通天河、支流雅砻江和大渡河上游筑坝建库，开凿穿过长江与黄河的分水岭巴颜喀拉山的输水隧洞，调长江水入黄河上游。
西线工程的供水目标主要是解决涉及青、甘、宁、内蒙古、陕、晋等6省（自治区）黄河上中游地区和渭河关中平原的缺水问题。
结合兴建黄河干流上的骨干水利枢纽工程，还可以向邻近黄河流域的甘肃河西走廊地区供水，必要时也可相机向黄河下游补水。
2、工程意义规划的东线、中线和西线到2050年调水总规模为448亿立方米，其中东线148亿立方米，中线130亿立方米，西线170亿立方米。
整个工程将根据实际情况分期实施。
通过兴建南水北调工程实现水资源南北调配、东西互济，十分有利于在更广范围内进行水资源优化配置。
工程建成后总调水规模448亿立方米，几乎相当于新增加一条黄河，对缓解我国北方地区水资源短缺局面，改善生态环境，提高人民群众生活水平，增强综合国力，都具有十分重大的意义。
3、倒虹吸的意义在南水北调工程中，由于其跨度很大，与很多河流都有交汇，通过三条调水线路与长江、黄河、淮河和海河四大江河的联系，构成以“四横三纵”为主体的总体布局，在这中由于倒虹吸管是一种渠道交叉建筑物，具有工程量少、造价低、施工安全方便和不影响河道洪水宣泄等优点，因此在引调水工程中得到广泛的应用。
