系统主要部件构成及用途
消防水箱 设置消防水箱的目的,一是提供系统启动初期的消防用
水量和水压,在消防泵出现故障的紧急情况下应急供水,确 保喷头开放后立即喷水,以及时控制初期火灾,并为外援灭 火争取时间;二是利用高位差为系统提供准工作状态下所需 的水压,以达到管道内充水并保持一定压力的目的。
7
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
末端试水装置 为了检测系统的可靠性,测试系统能否在开放最不利条件
下的一只喷头的可靠报警并正常启动,要求在每个报警阀的供 水最不利处设置末端试水装置。末端试水装置的试水接头相当 于一个标准喷头的放水口。
8
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
闭式喷头
9
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
水流指示器
10
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
24
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
消防水泵接合器 消防水泵接合器是供消防车向消防给水管网输送消防用水
的预留接口。
25
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。

自动喷水灭火系统(图文并茂)

自动喷水灭火系统(图文并茂)

本章目录
应用范围:适用于环境温度在4°C< t <70 °C之间的场所,适用任何形式的闭式喷头,是目前用途最广泛的喷水灭火系统,但不能用于扑救遇水爆炸、加速燃烧、剧烈化学反应的物品,以及对保护对象造成严重破坏的火灾。
示 意 图
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.1 湿式自动喷水灭火系统
本章目录
1.4.2 干式自动喷水灭火系统 特点:为喷头常闭的灭火系统,管网中平时不充水, 充有有压空气(或氮气) ,不怕冻结,不怕 环境温度高。 当建筑物发生火灾火点温度达 到开启闭时喷头时,喷头开启排气、充水灭火。 优点:管网中平时不充水,对建筑物装饰无影响,对环境 温度也无要求,适用于采暖期长而建筑内无采暖的场所。 缺点:与湿式喷水灭火系统相比,因增加一套充气设备,且 要求管网内的气压要经常保持在一定范围内,因此-管理比较复杂,投资较大。该系统灭火时需先排气,故喷头出水灭火不如湿 式系统及时,灭火效率低;管网、喷头安装要求严格。
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
1、自动喷水灭火系统 1.4各类系统的特点、原理及适用范围 1.4.3 预作用自动喷水灭火系统
本章目录
示 意 图
预作用自动喷水灭火系统的工作原理 注:预作用系统是近几年发展起来的自动喷水灭火系统,它将火灾 探测报警技术和自动喷水灭火系统结合起来,对保护对象起双 重保护作用。在准工作状态时该系统的系统侧管路内充有空气, 故系统具有干式系统的特点,能满足高温和严寒条件下自动喷 水灭火的需要。一旦发生火灾,安装在保护区的感温、感烟火 灾探测器首先发出火灾报警信号,火灾报警控制器在接到报警 信号后,发出指令信号打开雨淋阀,此时向系统侧管网充水, 在闭式喷头尚未打开前,使系统转变为湿式系统。同时水力警 铃报警,压力开关动作,启动声光警告,以显示管网内已充水。 火灾如果继续发展,闭式喷头玻璃球破碎,喷头喷水灭火。

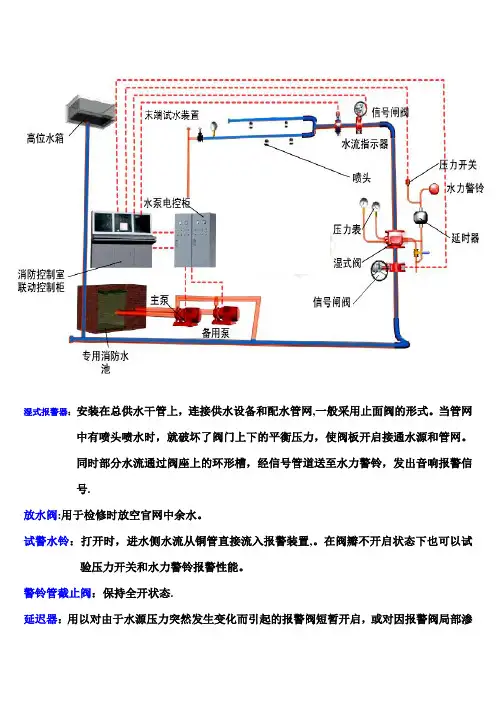

湿式自动喷水灭火系统结构图及各部分功能

湿式自动喷水灭火系统结构图及各部分功能

湿式报警器:安装在总供水干管上,连接供水设备和配水管网,一般采用止面阀的形式。

当管网中有喷头喷水时,就破坏了阀门上下的平衡压力,使阀板开启接通水源和管网。

同时部分水流通过阀座上的环形槽,经信号管道送至水力警铃,发出音响报警信号.放水阀:用于检修时放空官网中余水。

试警水铃:打开时,进水侧水流从铜管直接流入报警装置,。

在阀瓣不开启状态下也可以试验压力开关和水力警铃报警性能。

警铃管截止阀:保持全开状态.延迟器:用以对由于水源压力突然发生变化而引起的报警阀短暂开启,或对因报警阀局部渗漏而进入警铃管道的水流起一个暂时容纳的作用。

从而避免虚假报警。

只有真正发生火灾时,喷头和报警阀相继打开,水流源源不断地大量流入延时器,经30 s左右冲满整个容器,然后冲入水力警铃报警.压力继电器:是自动喷水灭火系统的自动报警和控制附件,它能将水压力信号转换成电信号。

当压力超过或低于预定工作压力时,电路就闭合或断开,输出信号至火灾报警控制器或直接控制启动其他电气设备.水力警铃:当火灾发生时,由报警阀流出带有一定压力的水驱动水力警铃报警。

警铃流量等于或大于一个喷头的流量时立即动作。

火灾探测器:火灾探测器是系统的“感觉器官”,它的作用是监视环境中有没有火灾的发生。

一旦有了火情,就将火灾的特征物理量,如温度、烟雾、气体和辐射光强等转换成电信号,并立即动作向火灾报警控制器发送报警信号.水流指示器:其动作原理是,当水流指示器感应到水流动时,其电触点动作,接通延时电路(延时20~30 s)。

延时时间到后,通过继电器触发,发出声光信号给控制室,以识别火灾区域。

闭式喷头末端检验装置:设在管网末端,用于自动喷水灭火系统等流体工作系统中。

该试水装置末端接相当于一个标准喷头流量的接头,打开该试水装置,可进行系统模拟试验调试。

利用此装置可对系统进行定期检查,以确定系统是否能正常工作。

排水漏斗。

自动喷水灭火系统-系统的分类与组成

自动喷水灭火系统-系统的分类与组成

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统根据所使用喷头的型式,分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类;根据系统的用途和配置情况,自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

图3-3-1自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统(以下简称湿式系统)由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成,在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2。

图3-3-2湿式系统示意图1-消防水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-湿式报警阀组8-配水干管9-水流指示器10-配水管11-闭式喷头12-配水支管13-末端试水装置14-报警控制器15-泄水阀16-压力开关17-信号阀18-驱动电机二、干式自动喷水灭火系统干式自动喷水灭火系统(以下简称干式系统)由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成,在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似,只是将传输喷头开放信号的介质,由有压水改为有压气体。

干式系统的组成如图3-3-3。

图3-3-3干式系统示意图1-消防水池2-水泵3-止回阀4-闸阀5-水泵接合器6-消防水箱7-干式报警阀组8-配水干管9-配水管10-闭式喷头11-配水支管12-排气阀13-电动阀14-报警控制器15-泄水阀16-压力开关17-信号阀18-驱动电机三、预作用自动喷水灭火系统预作用自动喷水灭火系统(以下简称预作用系统)由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成,在准工作状态时配水管道内不充水,由火灾报警系统自动开启雨淋阀后,转换为湿式系统。

预作用系统与湿式系统、干式系统的不同地地方,在于系统采用雨淋阀,并配套设置火灾自动报警系统。
