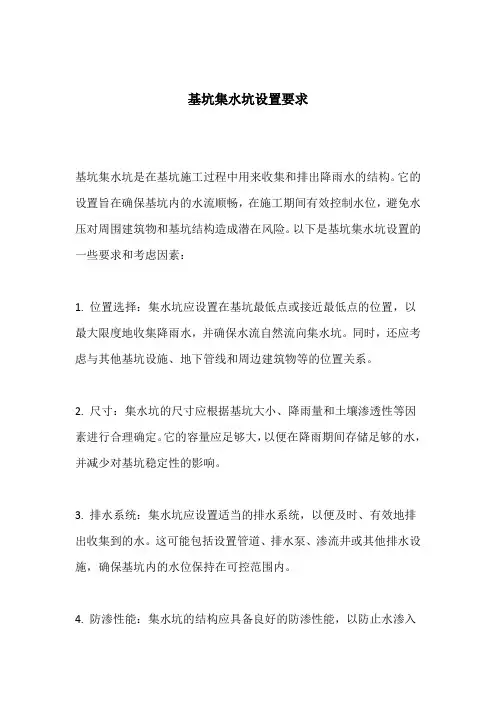

基坑集水坑是在基坑施工过程中用来收集和排出降雨水的结构。
它的设置旨在确保基坑内的水流顺畅，在施工期间有效控制水位，避免水压对周围建筑物和基坑结构造成潜在风险。
以下是基坑集水坑设置的一些要求和考虑因素：
1. 位置选择：集水坑应设置在基坑最低点或接近最低点的位置，以最大限度地收集降雨水，并确保水流自然流向集水坑。
同时，还应考虑与其他基坑设施、地下管线和周边建筑物等的位置关系。
2. 尺寸：集水坑的尺寸应根据基坑大小、降雨量和土壤渗透性等因素进行合理确定。
它的容量应足够大，以便在降雨期间存储足够的水，并减少对基坑稳定性的影响。
3. 排水系统：集水坑应设置适当的排水系统，以便及时、有效地排出收集到的水。
这可能包括设置管道、排水泵、渗流井或其他排水设施，确保基坑内的水位保持在可控范围内。
4. 防渗性能：集水坑的结构应具备良好的防渗性能，以防止水渗入
土壤或周围环境，避免土体液化或基坑变形。
使用适当的防渗材料和防渗层可有效提高集水坑的防渗性能。
5. 安全考虑：在集水坑的设计和设置中，安全是至关重要的考虑因素。
应采取合适的安全措施，例如设置坍塌防护措施、防滑措施和警示标识等，以确保工作人员和周围环境的安全。
6. 监测与维护：集水坑应定期监测水位、水质和排水设施的运行情况，必要时进行维护和清理，以确保其正常运行和有效排水。
以上是基坑集水坑设置的一些一般要求和考虑因素。
实际的设置需要根据具体项目的要求，例如基坑类型、地质条件、周围环境等进行详细的工程设计和施工方案的制定。
建议在设计和施工过程中寻求专业工程师和相关技术人员的意见和指导。
给排水相关知识：工作井尺寸规定.doc
给排水相关知识：工作井尺寸规定
1、顶管工作井应符合下列规定：
1）应根据顶管机安装和拆卸、管节长度和外径尺寸、千斤顶工作长度、后背墙设置、垂直运土工作面、人员作业空间和顶进作业管理等要求确定平面尺寸
2）探度应满足顶管机导轨安装、导轨基础厚度、洞口防水处理、管接口连接等要求;顶混凝土管时，洞圈最低处距底板顶面距离不宜小于600mm;顶钢管时，还应留有底部人工焊接的作业高度。
2、盾构工作井应符合下列规定：
1）平面尺寸应满足盾构安装和拆卸、洞门拆除、后背墙设置、施工车架或临时平台、测量及垂直运输要求
2）深度应满足盾构基座安装、洞口防水处理、井与管道连接方式要求，洞圈最低处距底板顶面距离宜大于600mm
3、浅埋暗挖竖井的平面尺寸和深度应根据施工设备布置、土石方和材料运输、施工人员出人、施工排水等的需要以及设计要求进行确定。
地下室集水坑设置资料
地下室集水坑设置流量问题建筑物地下室的排水设计是整个建筑排水设计的重要组成部分.地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中 A 为坡道露天面积，A1 为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或 2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
3 地下室消防排水的设计（1）地下室发生火灾消防时的排水工况分析以实际工程为例。
地下室集水坑的设置
地下室集水坑的设置
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般~2,0m3消防电梯应>=2.0m3;
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺序:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
一般有两层以上地下室者,在最低层设置积水坑为好.。
给排水管井及地下室集水坑尺寸的确定
高层住宅（含商住）电梯前室给排水管井尺寸确定1.原则：需进人检修的管道井，井内检修人员操作净宽应大于700mm；不进人检修的管道井，应朝向前室走道开门，检修门宜开全，且井道的净深不宜超过500mm。
井道内宜设排水地漏，且结构梁不宜布置在井道内。
2.井道尺寸：<50m住宅(18层及以下住宅)，通常前室立管数为4~7根（最多情况为给水3根、消防2根、喷淋1根，排水1根），当立管根数少于4根（纯住宅，给水3根，消防1根）且项目不为高端产品时可不考虑设置管道井，管道可考虑敷设在不显眼的墙体角落，当立管根数多于4根时（商住楼）宜设管井，进人且单侧布管管井尺寸为：900（宽）X1700（深），双侧布管管井尺寸为：1100（宽）X900（深）；不进人管井尺寸为1700（宽）X500（深），部分立管敷设在管井内的情况需另行专业配合。
>50m，<100m住宅(19层~33层住宅)，通常前室立管数为6~10根（最多情况为给水5根、消防2根、喷淋2根，排水1根），进人且单侧布管管井尺寸为：900（宽）X2400（深），双侧布管尺寸为：1100（宽）X1400（深）；不进人管井尺寸为2400（宽）X500（深），部分立管敷设在管井内的情况需另行详细配合。
高层住宅（含商住）地下室水设备用房尺寸确定1．侧进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-1.2m(h为地下室净高，水池与泵房的分隔墙避开顶板梁位筑砌，若无法避开，则需再扣减板下梁位高度，通常要考虑0.2~0.3m的高度)，上进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-0.4m。
水池的长边宜朝向泵房。
2．消防泵房面积的确定：80~100㎡；3．报警阀间面积的确定：需按报警阀个数考虑，确定报警阀个数前暂按15~20㎡，报警阀间宜靠近消防泵房或跟泵房合并。
4．生活水箱间面积的确定：1.1）原则：需避开结构的梁、柱布置，由于单体下方地下室的柱子较多，基本满足不了大吨位生活水箱的布置，故生活水箱尽量布置在非单体下方地下室。
地下室集水坑大小的确定
介绍了地下室排水的种类，对造成地下室排水事故的因素进行了分析。
重点对地下室发生火灾的工况进行了分析，提出建筑地下室集水坑的容积确定及潜水泵的流量选择等问题。
[关键词] 建筑地下室排水水容量建筑物地下室的排水设计是整个建筑排水设计的重要组成部分。
地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中A 为坡道露天面积，A1 为坡道侧墙面积。
地下室的排水可以怎么设计
地下室的排水可以怎么设计
由于地下室比较潮湿，需要做好排水系统。
那地下室排水系统怎样做？PChouse带大家一起了解下吧。
第一步是要在地下室的某个角落做一个集水坑。
集水坑的宽度和深度要根据我们的用水量以及选择的水泵来进行确定。
一般来说家里地下室集水坑的尺寸要保证在500mm*500mm*500mm这样一个最基本的尺寸。
第二步是做地面上的排水沟槽，排水沟槽通向集水坑。
沟槽的宽度，家庭地下室做100mm就足够了，沟槽的上面可以安放排水篦子。
另外还有一种做法就是直接在地面下暗埋排水管道，同样可以实现排水的作用。
第三步是安装强排泵。
强排泵的流量一般按照用水量来进行计算，如果大家不会计算的话，直接按照水泵的扬程还有功率来进行选择。
扬程一般选择十米以内的就够了；功率一般选择1千瓦左右的。
大家如果能安装两台强排泵，也就是一用一备的话，最好安装两台，这样才能保证安全使用。
第四步就是安装排水管道。
在强排泵的上口安装管道时，需要在墙面或者是顶板上洗眼，可以使用水钻进行洗眼。
排水管道，大家尽量使用镀锌钢管。
然后管道沿着顶板穿洞直接接到市外的检查井，这样就完成了地下室排水系统的安装。
给排水相关知识：工作井尺寸规定.doc
给排水相关知识：工作井尺寸规定
1、顶管工作井应符合下列规定：
1）应根据顶管机安装和拆卸、管节长度和外径尺寸、千斤顶工作长度、后背墙设置、垂直运土工作面、人员作业空间和顶进作业管理等要求确定平面尺寸
2）探度应满足顶管机导轨安装、导轨基础厚度、洞口防水处理、管接口连接等要求;顶混凝土管时，洞圈最低处距底板顶面距离不宜小于600mm;顶钢管时，还应留有底部人工焊接的作业高度。
2、盾构工作井应符合下列规定：
1）平面尺寸应满足盾构安装和拆卸、洞门拆除、后背墙设置、施工车架或临时平台、测量及垂直运输要求
2）深度应满足盾构基座安装、洞口防水处理、井与管道连接方式要求，洞圈最低处距底板顶面距离宜大于600mm
3、浅埋暗挖竖井的平面尺寸和深度应根据施工设备布置、土石方和材料运输、施工人员出人、施工排水等的需要以及设计要求进行确定。
集水坑的一点知识
集水坑的一点知识高层民用建筑地下室集水坑设置的几点体会在高层民用建筑给排水设计中，地下室集水坑排水是一个容易忽视的问题。
下面是一些关于集水坑排水设计的想法。
1集水坑的位置（1）在高层民用建筑中，水泵房一般位于地下室防泵、生活泵、稳压泵都涉及到滴漏水的问题，在给排水设计中，都会在泵房地面上砌一条地沟，用以收集水泵房地面的滴漏水。
地沟的末端设一集水坑，内设潜污泵将污水排出室外。
..（2）许多地下室的一个非常重要的功能是停车。
暴雨时候，有可能室外会有积水漫进地下室，同时也有可能飘雨时将少量雨水飘进坡道顺坡道流进地下室。
这就需要在坡道的末端，也就是地下室的人口处设一地沟，收集顺坡道流下的雨水。
地沟的一端设一集水坑，内设潜水泵将雨水排至室外。
..（3）《高层民用建筑设计防火规范》第3.3.111条规定了消防电梯间前室门口宜设挡水设施。
消防电梯的井底应设排水设施，排水井容量不应小于2.000衬，排水泵的排水量不应小于ious。
高规的规定是为了保证在发生火灾的情况下，消防电梯能正常运行，也就是说不能被污水泡着，出现电线短路或其它不良状况。
..（4）地下室发生火灾时，消防水量一般大于每支水枪5us，两支水枪同时使用考虑)，但排水量可不大于消防给水量。
例如在设有自动喷水灭火系统的地下室中，可加上10个喷头的流量来计算，根据《高规》解释稿统计，10个喷头的火灾控制率可达到70%，再加上火灾时地面集水到潜污泵自动开启也需要一定的时间。
因此没有必要让排水量等于消防给水量。
所以消防排水不能只从消防电梯下的集水坑和水泵房内的集水坑排走，还必须在地下室的边角处设集水坑，一般按面积来考虑设置集水坑的位置，以防止消防排水大面积的漫流。
在设计中较常见的是和土建专业一致，每个防火分区设置一个集水坑，内设潜污泵。
具体位置宜设于墙、柱的边角处。
..（5）一些大型民用工程需要修建防空地下室和集毒坑.用来收集口部洗消废水，染毒区的地面及墙面的冲洗废水，宜设置在口部外的楼梯间下部。
如何确定管井的尺寸大小
如何确定管井的尺寸大小建筑中存在大量的管道井，用来布置建筑机电中的立管或竖向电缆。
从人体工程学的角度有很多，可以是如何让工人安装比较顺手，这样比较强调工人的方便，在当前寸土寸金的年代是不可以忍受的。
现在确定管井的尺寸基础变成了：是否能安装布置。
如此一来，在确定管井的大小，就不是一件比较容易的事情了确定管井大小需要很多的基础知识：施工工艺的知识，市场材料规格的知识，管道设计知识，以及安装过程中的安装工序等等。
在考虑了上述问题后，再通过人体工程学的知识进行校核。
在当前的市场采购，施工，设计分开的模式，是不能很好的解决这个问题的。
所以在项目一线的人员会发现，当今在解决这个问题的时候，会出现市场采购，施工，设计三方的反复确认，反复讨论，让时间白白浪费在很多毫无意义的讨论和争执当中。
常见问题：1）管道（母线）间距太小。
很多的设计师在布置管井的时候：不考虑管道的实际尺寸，比如DN250的无缝钢管其实外径为273mm；不考虑管道在穿楼板时的套管，比如DN250的无缝钢管，需要设置DN300的套管；不考虑管道连接是法兰或者卡箍的空间，比如DN250的法兰连接时候，法兰的外径为405mm；不考虑管道的保温厚度，比如DN250的蒸汽管采用普通保温厚度，外径为413mm（保温70mm）；不考虑市场定型产品的尺寸，比如排水系统中的DN100的H管，中心间距为180mm，这是一个固定的值。
不考虑母线插接箱的尺寸，很多时候母线的间距是足够了，但是后期无法把母线插接箱安装在同一高度。
2）管道离背墙太近很多的设计师在布置管井的时候：不考虑支架的布置，比如一般的管井支架都会采用10#槽钢以上的型钢作为支撑，这也是为了保证，管道和支架连接的时候，能够有操作的空间。
不考虑管道三通，比如排水三通，如果离背墙太近，三通连接处可能布置在墙体里面，既不符合规范要求又不方便安装配合。
3）没有考虑布置相关配件的空间很多的设计师在布置管井的时候：不考虑伸缩节的布置，一般伸缩节都是法兰连接的，固在考虑空间的时候，即使是焊接连接的时候，也要按照伸缩节法兰盘的外径考虑空间。
地下室集水坑大小的确定方法
建筑物地下室的排水设计是整个建筑排水设计的重要组成部分.地下室不但常设有设备用房（包括变配电室，空调机房，水泵房等），另外许多地下室平时作为车库，战时作为人防保护单元。
由于建筑地下由于建筑地下室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，室的标高较低，地下室排水往往不能以重力自流排至市政管网，需要设置集水坑，经潜水泵提升排至室外检查井。
而地下室的排水种类较多，排水量又不容易确定，设计不当容易造成排水不畅，甚至可能发生设检查井备被淹的事故。
那么，怎样确定地下室集水坑的容积，怎样才能既满足排水的要求又不造成浪费呢？本文就这个问题作如下探讨。
1 建筑地下室排水的种类建筑地下室的排水大致分为以下几种类型：（1）生活污水。
地下室平时卫生间、厨房或洗衣间所产生的生活污水，以及战时清洁区内的卫生间、盥洗室，需要设置污水集水池，污水经提升排至室外污水管网。
（2）消防排水。
当地下室发生火灾时，消火栓及喷淋系统启动灭火，造成地下室地面积水。
（3）其他普通废水。
主要包括地下室车库地面冲洗废水、雨季时沿坡道流入地下室的雨水、地下室泵房排水等。
（4）人防口部洗消排水。
2 造成建筑地下室排水事故的主要原因在实际工程中，供电不正常、排水设备故障、排水设备设计能力偏小等都可造成排水事故。
除此之外，发生火灾时由于消防水量较大，地下室排水能力不足，不能及时将消防水排走，造成地下室积水甚至被淹。
排水泵的流量若根据倒灌的雨水计算：Q=ψqF 式中：ψ为径流系数，q 为设计降雨强度(L/S.m2)，F 为汇水面积(m2)，应为车行坡道敞开面积及其侧墙面积一半的和，F=A＋A1/2,其中 A 为坡道露天面积，A1 为坡道侧墙面积。
因为雨水汇水面积不大且根据规范，汽车库进车坡道应设置 2 道或 2 道以上的排水沟，倒灌入地下室的水量一般来说远小于消防系统灭火时消火栓系统及喷淋系统启动产生的水量，因此笔者认为以消防水量来计算确定地下室集水坑容积及配套潜水泵的排水能力比较合适。
集水井的尺寸规范及图解
集水井的尺寸规范及图解
集水井有时候也叫检查井，是接在地下排水管用于检修或检查的井, 每隔一-段距离设-个或者在转弯处设置,便于转换和疏通。
坚硬、抗冲击、抗压及抗弯强度大:聚酯树脂混凝土能吸收外来冲击力，其抗压、抗弯强度是传统混凝土的3到5倍。
就是一个连通排水沟的箱，桥梁集水井供应价格，一般再用水泵抽到市政排水管。
以地下室集水井为例，一般1.5×1.5×1.5米。
降水井起的是降水作用。
有深有浅，深度按照降水要求。
深得降水箱，乃至能够达到五六十米。
降水箱有轻型，中型等的区分。
依据原理的不同，还分成很多种。
有密封好，连接起来，用泵抽，桥梁集水箱施工，有用潜水泵放深井中抽的。
抗化学腐蚀:复合材料排水沟能抵抗化学物质的侵蚀，抗酸碱度高。
抗腐蚀性强，对于生物.硫酸侵蚀及酸性土壤的抵抗能力特佳。
抗生物腐蚀:防止生物寄生。
不吸水,无毛细孔，生物组织无法在上面生存从而进行侵蚀。
耐高温、耐冻:能经受日光照射，结冰和解冻对材料结构无任何影响。
具有良好的气候适应性,即使在极其恶劣的环境下仍然不会有脆裂或破坏的现象。
轻盈和尺寸精确:成品排水沟尺寸精确，重量轻,减少材料的厚度,降低了运输、吊装、挖.掘及安装的成本费用，大幅缩短安装时间。
表面光滑，具有艺术品的外观，维护保养容易:镀锌排水沟表面不起砂、光滑，可以根据不同的需求，添加不同的色料,制造出不同外表颜色的产品来,甚至可以根据要求进行表面电镀。
表面不易堆积沉淀物，容易冲洗而且不会刷坏。
地下室集水坑的设置
6.当有-2层地下室时,重点放在-2层;但-1层相关部位也得设
地下室排水考虑顺:
1.确定排水内容:冲洗,消防,雨水.并确定水量.
2.根据平面布置和结构形式确定积水坑点数.
3.根据水量和排水坑点数确定潜污泵水量.
4.根据潜污泵5~10min排水量确定积水坑的有效容积.
5.根据建筑条件确定潜污泵扬程.
1.地下室的集水坑设于消防电梯,坡道入口必须设置;
2.在建筑专业设计地下排水明沟时也必须设;在生活消防水池及水泵房必须设;
3.人民防空地下室则在洗消室或密闭通道,生活水箱饮用水箱旱厕附近要设;
4.其它场所适当设置,一般30~50m长设一个;
5.集水坑容量一般1.5~2,0m3消防电梯应>=2.0m3;
地下排水设计尺寸计算公式
地下排水设计尺寸计算公式地下排水系统是城市基础设施中非常重要的一部分，它的设计尺寸直接关系到城市的排水能力和防洪能力。
在地下排水系统的设计过程中，计算公式是非常重要的工具，它可以帮助工程师准确地确定地下排水管道的尺寸，以确保系统的正常运行和稳定性。
本文将介绍地下排水设计尺寸计算公式的相关知识和应用方法。
一、地下排水设计尺寸计算公式的基本原理。
地下排水系统的设计尺寸计算公式是根据工程液体力学的基本原理和流体力学的公式推导而来的。
在地下排水系统中，流体的流动是受到管道的摩擦阻力和重力的影响的。
因此，地下排水设计尺寸计算公式的基本原理是根据管道的摩擦阻力和重力来确定管道的尺寸，以满足排水需求和防止堵塞的要求。
二、地下排水设计尺寸计算公式的相关参数。
在地下排水设计尺寸计算公式中，涉及到一些重要的参数，包括流量、管道的长度、管道的材质和管道的坡度等。
这些参数是确定地下排水管道尺寸的基础，工程师需要充分了解这些参数的作用和影响，以便正确地应用地下排水设计尺寸计算公式。
1. 流量，地下排水系统的设计流量是确定地下排水管道尺寸的关键参数，它直接影响到管道的直径和流速。
工程师需要根据实际的排水需求和设计标准来确定地下排水系统的设计流量，然后再根据流量来计算管道的尺寸。
2. 管道的长度，地下排水系统的管道长度也是确定管道尺寸的重要参数，长距离的管道需要更大直径的管道来保证足够的流量和减小摩擦阻力。
3. 管道的材质，地下排水系统的管道材质直接影响到管道的摩擦阻力和管道的使用寿命，工程师需要根据实际情况来选择合适的管道材质，并考虑其在地下环境中的耐腐蚀和耐磨损性能。
4. 管道的坡度，地下排水系统的管道坡度是确定管道尺寸的重要参数，它直接影响到管道的流速和流量。
工程师需要根据地形和排水需求来确定管道的坡度，并根据坡度来计算管道的尺寸。
三、地下排水设计尺寸计算公式的应用方法。
在实际的工程设计中，地下排水设计尺寸计算公式是非常重要的工具，它可以帮助工程师快速准确地确定地下排水管道的尺寸，以满足排水需求和防止堵塞的要求。
给排水管道预留孔洞尺寸
给排水管道预留孔洞尺寸
注：1、给水引入管，管顶上部净空一般不小于100mm；
2、排水排出管，管顶上部净空一般不小于150mm。
阀门实验持续时间
室内给水管材及连接方式
室内给水管道布置、辐射原则
管端插入承口的深度（粘接）
塑料管及复合管管道支架的最大间距
塑料管外径与公称直径对照关系
给水管道安装的一般规定
管与管及建筑构件之间的最小净距
硬聚氯乙烯管（UPVC）管材插入承口深度
给水聚丙烯(PP-R)热熔连接技术要求
建筑给水铜管管材规格(mm)
铜管管道支架的最大间距
钢管管道支架的最大间距。
集水坑标注的尺寸
集水坑标注的尺寸集水坑是一种用于收集雨水或者污水的设施，它在城市规划和建筑设计中起着重要的作用。
为了确保其正常运行和有效的排水功能，集水坑的标注尺寸需要被准确地确定和遵循。
本文将探讨集水坑标注的尺寸问题，并提供一些相关的设计原则。
一、集水坑标注尺寸的原则在设计集水坑时，标注尺寸的确定应遵循以下原则：1. 与雨水排放量相匹配：集水坑的尺寸应该与所收集的雨水排放量相匹配。
根据当地降雨情况和建筑物的类型，需要合理地估计和计算出所需的集水容量，以确保雨水可以及时排放。
2. 考虑排水速度：集水坑的尺寸还应该根据所需的排水速度来确定。
根据不同的场所和需求，需要合理规划集水坑的出口尺寸和数量，以确保雨水能够迅速而有效地排出。
3. 防止水的倒灌：集水坑的设计应避免水的倒灌，尤其是在严重降雨或水泵故障时。
在确定尺寸时，需考虑周围环境的水位情况，并提供合适的溢流装置，以确保集水坑不会被倒灌。
4. 方便清理和维护：集水坑的标注尺寸还应该考虑到清理和维护的方便性。
合理的尺寸可以减少清理困难，并提高清理效率，从而延长集水坑的使用寿命。
二、集水坑标注尺寸的具体要求根据集水坑的功能和设计要求，以下是一些常见的集水坑标注尺寸的具体要求：1. 长度和宽度：集水坑的长度和宽度应根据设计需求来确定，一般而言，长度应大于等于2.5米，宽度应大于等于1.2米，以满足排水量和运行要求。
2. 深度：集水坑的深度应根据所需的集水容量和排水速度来确定。
一般来说，深度应大于等于0.7米，以确保足够的水位差，促进排水。
3. 入口尺寸：集水坑的入口尺寸应根据收集雨水的需求来确定。
通常情况下，入口应大于等于0.3米，以便能够顺利接收雨水。
4. 出口尺寸：集水坑的出口尺寸应根据所需的排水速度来确定。
出口尺寸的设计应能够迅速排出水流，并避免堵塞。
一般而言，出口宽度应大于等于0.3米，高度应大于等于0.15米。
5. 溢流装置：为防止集水坑倒灌，需要设置合适的溢流装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层住宅（含商住）电梯前室给排水管井尺寸确定
1.原则：需进人检修的管道井，井内检修人员操作净宽应大于700mm；不进人检修的管道
井，应朝向前室走道开门，检修门宜开全，且井道的净深不宜超过500mm。
井道内宜设排水地漏，且结构梁不宜布置在井道内。
2.井道尺寸：
<50m住宅(18层及以下住宅)，通常前室立管数为4~7根（最多情况为给水3根、消防2根、喷淋1根，排水1根），当立管根数少于4根（纯住宅，给水3根，消防1根）且项目不为高端产品时可不考虑设置管道井，管道可考虑敷设在不显眼的墙体角落，当立管根数多于4根时（商住楼）宜设管井，进人且单侧布管管井尺寸为：900（宽）X1700（深），双侧布管管井尺寸为：1100（宽）X900（深）；不进人管井尺寸为1700（宽）X500（深），部分立管敷设在管井内的情况需另行专业配合。
>50m，<100m住宅(19层~33层住宅)，通常前室立管数为6~10根（最多情况为给水5根、消防2根、喷淋2根，排水1根），进人且单侧布管管井尺寸为：900（宽）X2400（深），双侧布管尺寸为：1100（宽）X1400（深）；不进人管井尺寸为2400（宽）X500（深），部分立管敷设在管井内的情况需另行详细配合。
高层住宅（含商住）地下室水设备用房尺寸确定
1．侧进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-1.2m(h为地下室净高，水池与泵房的分隔墙避开顶板梁位筑砌，若无法避开，则需再扣减板下梁位高度，通常要考虑0.2~0.3m的高度)，上进人孔消防水池面积的确定：按水专业提资的消防用水吨数除以h-0.4m。
水池的长边宜朝向泵房。
2．消防泵房面积的确定：80~100㎡；
3．报警阀间面积的确定：需按报警阀个数考虑，确定报警阀个数前暂按15~20㎡，报警阀间宜靠近消防泵房或跟泵房合并。
4．生活水箱间面积的确定：
1.1）原则：需避开结构的梁、柱布置，由于单体下方地下室的柱子较多，基本满足不了
大吨位生活水箱的布置，故生活水箱尽量布置在非单体下方地下室。
1.2）面积的确定：按水专业提供的吨数除以h-1.2m再加上水箱与墙体之间的检修通道
面积（检修通道宽度为700~1000mm）。
5.生活泵房面积的确定：
<50m住宅(18层及以下住宅)采用变频供水时：80~100㎡；
>50m，<100m住宅(19层~33层住宅)采用变频供水时：100~120㎡。
6.热水（温泉）水箱间、热水泵房面积同生活水箱间及泵房面积考虑。
7.泡沫罐间：当地下室为I类车库时考虑设置泡沫喷淋系统，泡沫罐间面积为15~20㎡，宜
与报警阀间合并设置。
高层住宅（含商住）屋面水设备用房尺寸确定
1.屋面水箱间面积的确定：
1.2）原则：生活水箱必须设置在水箱间内，（南方）消防水箱宜设置在水箱间内，水箱
间位置避开下方住宅卧室布置，项目为高端产品时应考虑双层底板等隔震措施。
1.2）面积的确定：按水专业提供的吨数除以h-
2.2m再加上水箱与墙体之间的检修通道
面积（检修通道宽度为700~1000mm）。
2.屋面消防气压罐间面积的确定：
1.1原则：当消防水箱底到最高一层地面的高差少于8.1m时需考虑设置消防气压罐间，
气压罐间位置避开下方住宅卧室布置，项目为高端产品时应考虑双层底板等隔震措施。
1.2）面积的确定：当采用立式罐时，气压罐间层高宜为3.0~3.3m,气压罐间面积为10~12
㎡；当采用卧式罐时，气压罐间层高宜为2.7~3.0m,气压罐间面积为12~14㎡。
3.屋面喷淋压罐间面积的确定：
1.1原则：<100m商住楼，其上部住宅公共部分应设置自动喷水灭火系统，该情况需考
虑设置喷淋气压罐间，气压罐间位置避开下方住宅卧室布置，项目为高端产品时应考虑双层底板等隔震措施。
1.2）面积的确定：当采用立式罐时，气压罐间层高宜为3.0~3.3m,气压罐间面积为10~12
㎡；当采用卧式罐时，气压罐间层高宜为2.7~3.0m,气压罐间面积为12~14㎡。
1.3）喷淋气压罐间宜与消防气压罐间合并设置时面积可以适当减少，采用立式罐按
16~18㎡，卧式罐按18~20㎡。
地下室集水坑位置及尺寸的确定
1.地下室集水坑布置：
1.1原则：避开结构基础承台、地梁布置，尽量避开车道、车位、电梯前室布置，当无
法避开时应尽量减小影响，集水坑位置尽量布置在不显眼的地方。
1.2分类：
第一类：功能明确，根据水暖设备用房、车道截水沟、消防电梯基坑、人防等排水要求设置的；
第二类：地面排水集水坑，个数、容积可适当调整。
靠墙布置距离宜按35~40m考虑。
2.集水坑长、宽不宜小于1200mm,深不宜小于1500mm;水暖设备用房、车道截水沟、消
防电梯基坑、人防干厕集水坑容积不应小于2m3,尺寸可按1600（长）X1200（宽）X1500(深)、1800（长）X1000（宽）X1500(深)、1400（长）X1300（宽）X1500(深)等考虑；其余集水坑宜按1200（长）X1200（宽）X1500(深)考虑。
3.集水坑可平战接合使用，如消防电梯集水坑可兼排人防口部洗消废水，人防内部集水坑
可兼做平时地面排水集水坑。
消防电梯距离较近时（<50m）也可考虑集水坑合用，车道截水沟及水暖设备用房的集水坑可兼做平时地面排水集水坑。
以上仅供建筑专业方案阶段参考（针对南方地区）。
由于项目个体差异较大，无法统一标准。
具体项目的管井尺寸、水设备用房面积、集水坑尺寸宜以各专业细致配合后确定为佳。
