最新第二章 流体输送机械答案
过程系统原理作业2答案流体输送机械
过程系统原理作业2答案流体输送机械1.描述流体的输送机械的基本原理。
流体的输送机械是将流体从一个地方输送到另一个地方的设备。
其基本原理是通过增加流体的压力或速度来克服流体的阻力。
常见的流体输送机械包括泵以及各种管道、阀门等。
2.什么是离心泵？简述其工作原理。
离心泵是一种常见的流体输送机械，利用离心力将液体从低压区域输送到高压区域。
其工作原理基于以下几个步骤：首先，液体被吸入泵的叶轮（也称为叶片）中；然后，叶轮迅速旋转，将液体推向离心力产生的压力区域；最后，液体经过泵的出口管道进入高压区域。
3.什么是液力耦合器？简述其原理及应用。
液力耦合器是一种将动力传递到机械设备的装置，可以通过液体传递和调节扭矩。
其原理是通过在两个输入轴（即驱动轴和工作轴）之间建立一个液体离合器来实现。
当驱动轴旋转时，通过液体的传递和调节，将转动力矩传递给工作轴。
液力耦合器广泛应用于各种机械设备，如风力发电机、水泵等。
4.描述管道系统中的流体阻力及其计算方法。
管道系统中的流体阻力主要由摩擦阻力和局部阻力组成。
摩擦阻力随着流体速度的增加而增加，可以通过摩擦系数和液体流量来计算。
局部阻力是由于管道部件（如弯头、节流装置等）造成的，可以通过实验或经验公式进行估算。
5.简述压缩机的工作原理及应用。
压缩机是一种将气体压缩为高压气体的设备。
其工作原理是通过一系列活塞或旋转机构将气体吸入并压缩到高压状态。
压缩机广泛应用于空调、制冷、压缩空气等领域。
6.什么是液位计？简述其原理及应用。
液位计是一种用于测量液体高度的装置。
常见的液位计有浮子液位计、压力液位计等。
浮子液位计通过浮子的上升和下降来测量液位高度，原理是根据安培力的原理，液体对浮子的浮力和重力平衡。
7.简述液压系统的工作原理及应用。
液压系统利用液体的压力来传递力量和执行控制。
其工作原理是通过液压泵将液体压力增加到所需的级别，通过液压阀来控制液体流动和压力，进而驱动液压缸或其他执行元件。
化工原理(第四版)习题解 第二章 流体输送机械.
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /m i n 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。

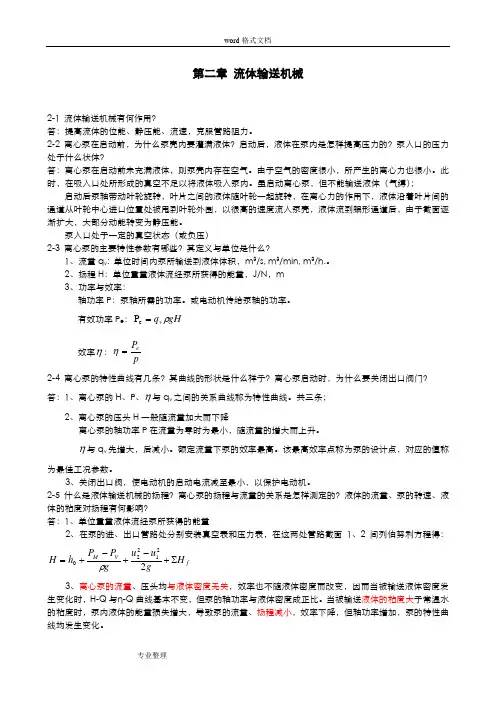

化工原理课后思考题参考题答案
第二章 流体输送机械2-1 流体输送机械有何作用？答：提高流体的位能、静压能、流速，克服管路阻力。
2-2 离心泵在启动前，为什么泵壳内要灌满液体？启动后，液体在泵内是怎样提高压力的？泵入口的压力处于什么状体？答：离心泵在启动前未充满液体，则泵壳内存在空气。
由于空气的密度很小，所产生的离心力也很小。
此时，在吸入口处所形成的真空不足以将液体吸入泵内。
虽启动离心泵，但不能输送液体（气缚）；启动后泵轴带动叶轮旋转，叶片之间的液体随叶轮一起旋转，在离心力的作用下，液体沿着叶片间的通道从叶轮中心进口位置处被甩到叶轮外围，以很高的速度流入泵壳，液体流到蜗形通道后，由于截面逐渐扩大，大部分动能转变为静压能。
泵入口处于一定的真空状态（或负压）2-3 离心泵的主要特性参数有哪些？其定义与单位是什么？1、流量q v : 单位时间内泵所输送到液体体积，m 3/s, m 3/min, m 3/h.。
2、扬程H ：单位重量液体流经泵所获得的能量，J/N ，m3、功率与效率：轴功率P ：泵轴所需的功率。
或电动机传给泵轴的功率。
有效功率P e ：gH q v ρ=e P效率η：pP e =η 2-4 离心泵的特性曲线有几条？其曲线的形状是什么样子？离心泵启动时，为什么要关闭出口阀门？ 答：1、离心泵的H 、P 、η与q v 之间的关系曲线称为特性曲线。
共三条；2、离心泵的压头H 一般随流量加大而下降离心泵的轴功率P 在流量为零时为最小，随流量的增大而上升。
η与q v 先增大，后减小。
额定流量下泵的效率最高。
该最高效率点称为泵的设计点，对应的值称为最佳工况参数。
3、关闭出口阀，使电动机的启动电流减至最小，以保护电动机。
2-5 什么是液体输送机械的扬程？离心泵的扬程与流量的关系是怎样测定的？液体的流量、泵的转速、液体的粘度对扬程有何影响？答：1、单位重量液体流经泵所获得的能量2、在泵的进、出口管路处分别安装真空表和压力表，在这两处管路截面1、2间列伯努利方程得：f V M H gu u g P P h H ∑+-+-+=221220ρ 3、离心泵的流量、压头均与液体密度无关，效率也不随液体密度而改变，因而当被输送液体密度发生变化时，H-Q 与η-Q 曲线基本不变，但泵的轴功率与液体密度成正比。
第二章--流体输送机械答案
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /min 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
第二章流体输送机械答案
第二章流体输送机械一、单项选择题（每小题1分）1. 有关叶轮叶片的几何形状,正确的说法应该是( )CA. 为使被输送液体获得较大的能量, 离心泵采用前弯叶片B. 为减小被输送液体的能量损失, 离心泵拟用径向叶片C. 离心泵采用后弯叶片,以使被输送液体获得较大的静压能,并能保证电机不被烧坏D. 以上说法均不正确2．下列描述中正确的是( )CA. 离心泵的底阀可用来调节泵的流量B. 离心泵正常工作时底阀不能开启到最大C. 底阀的作用是防止启动前灌入泵体的液体流失D. 以上描述均不正确3．离心泵停止操作时宜( )。
BA．先停电后关阀；B．先关出口阀后停电；C．先关出口阀或先停电均可；D．单级泵先停电，多级泵先关出口阀。
4．以下叙述不．正确的是（）CA. 流体输送的管路特性曲线与所用泵的性能无关B. 泵的性能影响管路的输送能力C. 泵的性能曲线与管路设置有关D. 泵的性能曲线由20˚C清水实验获得5．各种型号的离心泵特性曲线( ) DA．完全相同B．完全不相同C．有的相同，有的不同D．图形基本相似6. 下列描述中正确的是( )DA. 离心泵的H~Q η~Q曲线均随被输送流体密度的增大而降低B. 离心泵的H~Q η~Q曲线均随被输送流体密度的增大而升高C. 离心泵的H~Q曲线随被输送流体密度的减小而降低,而η~Q曲线变化情况相反D. 离心泵的H~Q η~Q曲线与被输送流体的密度无关7. 离心泵在一定转速下输送清水时，泵的轴功率N与流量Q的关系为（）BA. Q为零时N最大B. Q为零时N最小C. 在额定流量Q R时N最小D. N与Q无关8. 离心泵的N~Q曲线( )CA. 与叶轮转速的大小无关B. 与叶轮直径的大小无关C. 与被输送流体的密度有关D. 与被输送流体的黏度无关9. 离心泵的效率η由容积损失ηV、机械损失ηm和水力损失ηh组成，它们之间的关系为( )BA. η=ηV + ηm + ηhB. η=ηVηmηhC. η=ηVηm / ηhD. η=ηVηh / ηm10．离心泵的吸上真空高度( )DA. 与泵的结构尺寸和流体性质有关B. 是流量的函数C. 与当地大气压及流动状态有关D. 以上全是11. .离心泵安装高度过高将导致( )AA. 发生气蚀现象B. 发生气敷现象C. 不会影响泵的正常操作D. 工作点发生改变12．离心泵的工作点（）DA. 与管路特性有关，与泵的特性无关B. 与管路特性无关，与泵的特性有关C. 与管路特性和泵的特性均无关D. 与管路特性和泵的特性均有关13. 离心泵的工作点与管路特性与泵的特性的关系分别为（）AA．相关，相关 B. 相关，无关 C. 无关，相关 D. 无关，无关14．离心泵原来输送水时的流量为q V，现改用输送密度为水的1.2倍的水溶液，其它物理性质可视为与水相同，管路状况不变，流量( )。
第二章习题及答案
第二章流体输送机械一、填空题：1. 某输水的水泵系统,经管路计算得,需泵提供的压头为He=19m水柱,输水量为0.0079m3/s ,则泵的有效功率为___1472W_____2.离心泵的安装高度超过允许安装高度时，会发生__________现象。
3.离心泵的叶轮有_______、_______和________三种类型，若输送浆料或悬浮液宜选用_________。
4.真空泵是一个获得________于外界大气压的设备，它用于抽送设备内的__________压气体，使设备内获得一定的___________。
往复式真空泵用于抽吸___________的气体。
5. 流体输送机械按工作原理可分为_________、_________、_________、___________四大类。
6. 用离心泵向锅炉供水，若锅炉中的压力突然升高，则泵提供的流量_____，扬程_____________。
7.离心泵输送的液体密度变大，则其扬程_________，流量________，效率_________，轴功率_________。
8. 离心泵在启动时应先将出口阀_______，目的是___________________。
往复泵在启动时，其出口阀必须___________.9. 离心泵的扬程是指____________________________能量。
10.离心泵起动时，如果泵内没有充满液体而存在气体时，离心泵就不能输送液体。
这种现象称为__________现象。
11. 离心泵的流量常用＿＿＿＿＿＿＿＿调节。
12.离心泵的性能曲线通常包括＿＿＿＿＿＿＿曲线、＿＿＿__＿＿＿＿和＿＿＿＿＿＿＿＿曲线。
这些曲线表示在一定＿＿＿＿__下，输送某种特定的液体时泵的性能。
13.离心泵铭牌上标明的流量和扬程指的是＿＿＿＿＿＿＿时的流量和扬程。
14. 当离心泵出口阀门开大时，流量＿＿＿，泵出口压力＿＿＿_。
(变大,变小,不变)15. 离心泵的流量调节阀安装在离心泵＿＿＿管路上，关小出口阀门后，真空表的读数＿＿＿＿，压力表的读数＿＿__＿。
化工原理流体输送机械习题答案
(2)读数增大。在离心泵出口压力表处和
1-1所在位g
Hf
1ｇ
1
改输送流体后，因扬程不变,阻力损失与流 速有关，流速不变，阻力损失不变，两液 面高度不变。
所以有
p2'
'g
p2
g
' p2' p2
2-4 在一化工生产车间，要求用离心泵将冷却水由贮水池经换 热器送到另一敞口高位槽，如习题2-4附图所示。 已知高位槽液面比贮水池液面高出10米，管内径为75毫 米，管路总长（包括局部阻力的当量长度在内）为400米。 液体流动处于阻力平方区，摩擦系数为0.03。流体流经换热 器的局部阻力系数为ζ=32。 离心泵在转速n=2900r/min时的H-qv特性曲线数据见下表。
根据离心泵在不同转速下的等效率方程：
Hc q2
HD q2
K
Vc
VD
qvc 0.0035m 3 / s时Hc 16.2m
Hc q2
HD q2
K
16.2 0.00352
1.324106
Vc
VD
所以过C点的等效率曲线为：
等效率曲线为：H 1.324106qV 2
在 图 中 作 出 此 曲 线 ， 得到D点qvD 0.0039m3 / s
8m
7m
1m
(1)
(2)
习题 2-8 附图
解 ： 查80℃水PV 47.38KPa , 971.8kg / m3
Hg允 许
P0 PV
g
h
Hf
8m
7m
1m
(101.33 47.38)103
2
971.8 9.8
(1)
Hf
(2) 习题 2-8 附图
化工原理(第四版)习题解第二章流体输送机械
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
假设压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径别离为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V qu m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原先用于输送水的离心泵现改成输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
假设管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无转变；(2)假设在泵出口装一压力表，其读数有无转变；(3)泵的轴功率有无转变。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，那么出口压力表读数将增大。
(3)液体密度ρ增大，那么轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)假设将泵的转速调剂到1250r/min 时，泵的流量与扬程将变成多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱转速/min 21250n r =流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为，两槽液位相差4m 且维持恒定。
化工原理[第四版]习题解第二章流体输送机械
![化工原理[第四版]习题解第二章流体输送机械](https://img.taocdn.com/s3/m/1f72475f581b6bd97f19eaea.png)
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /m i n 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
化工原理(第四版)习题解 第二章 流体输送机械
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V qu m s d ππ===⨯扬程 222102M V p p u u Ηh ρg g--=++ 【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /m i n11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯=扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
化工原理第二章习题及答案
C安置回流支路，改变循环量的大小
D车削离心泵的叶轮
21、 当管路性能曲线写为H=A+BV2时（）
A A只包括单位重量流体需增加的位能
BA包括单位重量流体需增加的位能与静压能之和
Cbv2代表管路系统的局部阻力损失
D BV2代表单位重量流体增加的动能
22、往复泵没有以下缺点
A流量不均匀
B与流量成直线关系
C可写为He】A+BV2,且B>0
D dHe/dV<0B
28、 离心泵在n=ni时的特性曲线（Hi〜V关系）与n=门2时的特性曲线（出〜V关系）对应点 的关系是（）。
A
B
D
29、当离心泵内充满空气时，
A气体的黏度太小
C气体比液体更容易起漩涡D
30、 离心泵漏入大量空气后将发生（
A汽化现象B气缚现象
第二章 流体输送机械
1、泵流量 泵单位时间输送液体体积量
2、压头 流体输送设备为单位重量流体所提供的能量
3、效率 有效功率与轴功率的比值
4、轴功率 电机为泵轴所提供的功率
5、理论压头 具有无限多叶片的离心泵为单位重量理想流体所提供的能量
6、气缚现象 因为泵中存在气体而导致吸不上液体的现象
7、离心泵特性曲线 在一定转速下，离心泵主要性能参数与流量关系的曲线
C汽蚀现象D气浮现象
31、离心泵的调节阀开大时，则（）A吸入管路的阻力损失不变
C泵入口处真空度减小
B泵出口的压力减小
D泵工作点的扬程升高
2
1、离心泵的安装高度超过允许安装高度时，离心泵会发生
气蚀
2、离心通风机的全风压是指
动风压和静风压之和
3、单级往复泵的理论流量计算式为
化工原理[第四版]习题解第二章流体输送机械
![化工原理[第四版]习题解第二章流体输送机械](https://img.taocdn.com/s3/m/12f062efc1c708a1284a44cb.png)
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱转速/min 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
化工原理第2章流体输送机械典型例题题解
化工原理典型例题题解第2章 流体输送机械例1 离心泵的工作点用某一离心泵将一贮罐里的料液送至某高位槽 ，现由于某种原因，贮罐中料液液面升高，若其它管路特性不变，则此时流量将（ ）。
A 增大B 减少C 不变D 不确定例 2 附图例2 附图解：该题实际上是分析泵的工作点的变动情况。
工作点是泵特性曲线与管路特性曲线的交点，其中任何一条特性曲线发生变化，均会引起工作点的变动，现泵及其转速不变，故泵的特性曲线不变。
将管路的特性曲线方程式列出2421212)(8v q gd d l g P P Z Z H πζλρ++-+-= 现贮槽液面升高，1Z 增加，故管路特性曲线方程式中的截距项数值减小，管路特性曲线的二次项系数不变。
由曲线1变为曲线2，则工作点由A 点变动至B 点。
故管路中的流量增大，因此答案A 正确。
例2 离心泵压头的定义 离心泵的压头是指（ ）。
A 流体的升举高度； B 液体动能的增加； h m ,Q 3m,H eC 液体静压能的增加；D 单位液体获得的机械能。
解：根据实际流体的机械能衡算式H e =(Z 2-Z 1)+(P 2-P 1)+(u 22-u 12)/2g+ΣH f离心泵的压头可以表现为液体升举一定的高度(Z 2-Z 1)，增加一定的静压能(P 2-P 1)/(g ρ)，增加一定的动能(u 22-u 12)/(2g)以及用于克服流体流动过程中产生的压头损失ΣH f 等形式，但本质上离心泵的压头是施加给单位液体（单位牛顿流体）的机械能量J(J/N=m).故答案D 正确。
例3离心泵的安装高度H g 与所输送流体流量、温度之间的关系分析离心泵的安装高度H g 与所输送流体流量、温度之间的关系。
解：根据离心泵的必需汽蚀余量(NPSH)r ，计算泵的最大允许安装高度的计算公式为[][]5.0)()10(0+---=∑-r f vgNPSH H g P g P H ρρ (1) 首先分析离心泵的必需汽蚀余量(NPSH)r 的定义过程。
南工大化工原理《第二章流体输送机械》习题解答
《第二章流体输送机械》习题解答1）某盛有液体的圆筒容器，容器轴心线为铅垂向，液面水平，如附图中虚线所示。
当容器以等角速度ω绕容器轴线旋转，液面呈曲面状。
试证明：①液面为旋转抛物面。
②。
③液相内某一点（r，z）的压强。
式中ρ为液体密度。
解题给条件下回旋液相内满足的一般式为（常量）取圆柱坐标如图，当Z=0,r=0,P=P0,∵C=P故回旋液体种，一般式为①液面为P=P的等压面，为旋转抛物面②又即：h=∴H=2h③某一点（r,Z）的压强P:2）直径0.2m、高0.4m的空心圆桶内盛满水，圆筒定该中心处开有小孔通大气，液面与顶盖内侧面齐平，如附图所示，当圆筒以800rpm转速绕容器轴心线回旋，问：圆筒壁内侧最高点与最低点的液体压强各为多少？解取圆柱坐标如图，当Z=0,r=0,P=P0,∴C=P故回旋液体种，一般式为B点：Z=0,r=R=0.1m,C点:Z=-0.4m,r=0.1m,3）以碱液吸收混合器中的CO2的流程如附图所示。
已知：塔顶压强为0.45at （表压），碱液槽液面与塔内碱液出口处垂直高度差为10.5m，碱液流量为10m3/h，输液管规格是φ57×3.5mm，管长共45m（包括局部阻力的当量管长），碱液密度，粘度，管壁粗糙度。
试求：①输送每千克质量碱液所需轴功，J/kg。
②输送碱液所需有效功率，W。
解①,查得∴②4）在离心泵性能测定试验中，以2 泵汲入口处真空度为220mmHg，以孔板流量计及U形压差计测流量，孔板的孔径为35mm，采用汞为指示液，压差计读数，孔流系数，测得轴功率为1.92kW，已知泵的进、出口截面间的垂直高度差为0.2m。
求泵的效率η。
解5）IS65-40-200型离心泵在时的“扬程～流量”数据如下：用该泵将低位槽的水输至高位槽。
输水管终端高于高位槽水面。
已知低位槽水面与输水管终端的垂直高度差为4.0m，管长80m（包括局部阻力的当量管长），输水管内径40mm，摩擦系数。
新版化工原理习题答案(02)第二章 流体输送机械
第二章 流体输送机械1．用离心油泵将甲地油罐的油品送到乙地油罐。
管路情况如本题附图所示。
启动泵之前A 、C 两压力表的读数相等。
启动离心泵并将出口阀调至某开度时，输油量为39 m 3/h ，此时泵的压头为38 m 。
已知输油管内径为100 mm ，摩擦系数为0.02；油品密度为810 kg/m 3。
试求（1）管路特性方程；（2）输油管线的总长度（包括所有局部阻力当量长度）。
解：（1）管路特性方程甲、乙两地油罐液面分别取作1-1’与2-2’截面，以水平管轴线为基准面，在两截面之间列柏努利方程，得到2e e H K Bq =+由于启动离心泵之前p A =p C ,于是g p Z K ρ∆+∆==0则 2e e H Bq = 又 e 38H H ==m])39/(38[2=B h 2/m 5=2.5×10–2 h 2/m 5则 22e e 2.510H q -=⨯（q e 的单位为m 3/h ）（2）输油管线总长度2e 2l l u H d gλ+= 39π0.0136004u ⎡⎤⎛⎫⎛⎫=⨯ ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦m/s=1.38 m/s于是 e 22229.810.1380.02 1.38gdH l l u λ⨯⨯⨯+==⨯m=1960 m 2．用离心泵（转速为2900 r/min ）进行性能参数测定实验。
在某流量下泵入口真空表和出口压力表的读数分别为60 kPa 和220 kPa ，两测压口之间垂直距离为0.5 m ，泵的轴功率为6.7 kW 。
泵吸入管和排出管内径均为80 mm ，吸入管中流动阻力可表达为2f,0113.0h u -=∑（u 1为吸入管内水的流速，m/s ）。
离心泵的安装高度为2.5 m ，实验是在20 ℃，98.1 kPa习题1 附图的条件下进行。
试计算泵的流量、压头和效率。
解：（1）泵的流量由水池液面和泵入口真空表所在截面之间列柏努利方程式（池中水面为基准面），得到∑-+++=10,211120f h u p gZ ρ将有关数据代入上式并整理，得48.3581.95.2100010605.3321=⨯-⨯=u184.31=u m/s则 2π(0.08 3.1843600)4q =⨯⨯⨯m 3/h=57.61 m 3/h(2) 泵的扬程29.04m m 5.081.9100010)22060(3021=⎥⎦⎤⎢⎣⎡+⨯⨯+=++=h H H H(3) 泵的效率s 29.0457.6110009.81100%100036001000 6.7Hq g P ρη⨯⨯⨯==⨯⨯⨯=68%在指定转速下，泵的性能参数为：q =57.61 m 3/h H =29.04 m P =6.7 kW η=68% 3．对于习题2的实验装置，若分别改变如下参数，试求新操作条件下泵的流量、压头和轴功率（假如泵的效率保持不变）。
第2章流体的流动过程与输送机械习题解答
pB pA Hg gR1 7.16103 136009.810.4 6.05104 Pa (表)
3. 列管换热器的管束由 121 根 Φ25mm×2.5mm 的钢管组成。空气以 9m/s 的速度在列管内流 动。空气在管内的平均温度为 50℃、压强为 196×103 Pa（表压），当地大气压为 98.7×103 Pa。 试求：⑴ 空气的质量流量；⑵ 操作条件下的空气的体积流量；⑶ 将⑵的计算结果换算为 标准状况下空气的体积流量。 解：
0.343
m3
/s
⑶ 标况下空气的密度 PM 10129 1.29 kg/m3 RT 8.314273
因此，标况下空气的体积流量
qv
qm
1.09
1.29
0.845
m3
/s
4. 水在内径为 250mm 的钢管内流动。已知截面 1-1 处的流速为１m/s，测压管中水柱高为 １m；在截面 2-2 处管内径为 150ｍｍ。试计算在截面 1-1 与 2-2 处产生的水柱高度差ｈ为多 少ｍ水柱？（忽略阻力损失）
=0.316 Re–0.25=0.316 (6734) –0.25=0.0349
以贮酸槽液面 1—1 截面至高位槽管入口 2—2 截面为衡算系统，并以 1—1 截面为基准 面列出伯努利方程：
Z1g+
p1
+ u12 2
= Z2g+
p2
+
u
2 2
2
+
Σhf,1-2
因 Z1=0，u1≈0，p2=0(表压)
10. 硫酸是一种腐蚀性很强的酸，工厂中常用压缩空气和耐压容器（酸蛋）来输送硫酸（见
附图）。现欲将地下贮酸槽中的硫酸以 0.10 m3/min 的流量通过 38 mm×3 mm 的钢管，将酸
第二章_流体输送机械答案
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /min 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
第二章 流体输送机械 课后习题答案
第二章 流体输送机械习题1. 在用水测定离心泵性能的实验中，当流量为26 m 3/h 时，泵出口处压强表和入口处真空表的读数分别为152 kPa 和24.7 kPa ，轴功率为2.45 kW ，转速为2900 r/min 。
若真空表和压强表两测压口间的垂直距离为0.4 m ，泵的进、出口管径相同，两测压口间管路流动阻力可忽略不计。
试计算该泵的效率，并列出该效率下泵的性能。
解： 在真空表和压强表测压口处所在的截面11'-和22'-间列柏努利方程，得22112212,1222e f p u p u z H z H g g g gρρ-+++=+++∑其中：210.4z z m -= 41 2.4710()p Pa =-⨯表压 52 1.5210p Pa =⨯(表压)12u u =,120f H-=∑则泵的有效压头为：521213(1.520.247)10()0.418.41109.81e p p H z z m g ρ-+⨯=-+=+=⨯ 泵的效率：32618.4110100%53.2%1023600102 2.45e e Q H N ρη⨯⨯==⨯=⨯⨯ 该效率下泵的性能为：326/Q m h = 18.14H m = 53.2%η= 2.45N kW =2. 用某离心泵以40 m 3/h 的流量将贮水池中65 ℃的热水输送到凉水塔顶，并经喷头喷出而落入凉水池中，以达到冷却的目的。
已知水在进入喷头之前需要维持49 kPa 的表压强，喷头入口较贮水池水面高8 m 。
吸入管路和排出管路中压头损失分别为l m 和5 m ，管路中的动压头可以忽略不计。
试选用合适的离心泵，并确定泵的安装高度。
当地大气压按101.33 kPa 计。
解：在贮槽液面11'-与喷头进口截面22'-之间列柏努利方程，得22112212,1222e f p u p u z H z H g g g gρρ-+++=+++∑ 2,122e f p u H z H g gρ-∆∆=∆+++∑ 其中：8z m ∆= 49p kPa ∆=20u ∆=,12156f Hm -=+=∑ 3980/kg m ρ=349108619.19809.81e H m ⨯=++=⨯ 根据340/Q m h = ，19.1e H m =，输送流体为水，在IS 型水泵系列特性曲线上做出相应点，该点位于8065125IS ---型泵弧线下方，故可选用(参见教材113页），其转速为2900/min r ，由教材附录24(1)查得该泵的性能，350/Q m h =，20e H m =，75%η=， 6.3N kW =，必需气蚀余量() 3.0r NPSH m =由附录七查得65C 时，42.55410v p Pa =⨯ 泵的允许安装高度 ,01()a vg r f p p H NPSH H gρ--=-- 101330255403.01980.59.81-=--⨯ 3.88m =3. 常压贮槽内盛有石油产品，其密度为760 kg/m 3，黏度小于20 cSt ，在贮存条件下饱和蒸气压为80 kPa ，现拟用65Y-60B 型油泵将此油品以15 m 3/h 的流量送往表压强为177 kPa 的设备内。
化工原理(第四版)习题解 第二章 流体输送机械
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /m i n 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速/m i n 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 流体输送机械离心泵特性【2-1】某离心泵用15℃的水进行性能实验，水的体积流量为540m 3/h ，泵出口压力表读数为350kPa ，泵入口真空表读数为30kPa 。
若压力表与真空表测压截面间的垂直距离为350mm ，吸入管与压出管内径分别为350mm 及310 mm ，试求泵的扬程。
解 水在15℃时./39957kg m ρ=，流量/V q m h =3540 压力表350M p kPa =，真空表30V p kPa =-（表压） 压力表与真空表测压点垂直距离00.35h m = 管径..12035031d m d m ==，流速 / ./(.)1221540360015603544V q u m s d ππ===⨯. ../.221212035156199031d u u m s d ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭扬程 222102M V p p u u Ηh ρg g--=++ ()(.)(.)....⨯--⨯-=++⨯⨯332235010301019915603599579812981....m =++=0353890078393 水柱【2-2】原来用于输送水的离心泵现改为输送密度为1400kg/m 3的水溶液，其他性质可视为与水相同。
若管路状况不变，泵前后两个开口容器的液面间的高度不变，试说明：(1)泵的压头（扬程）有无变化；(2)若在泵出口装一压力表，其读数有无变化；(3)泵的轴功率有无变化。
解 (1)液体密度增大，离心泵的压头（扬程）不变。
（见教材） (2)液体密度增大，则出口压力表读数将增大。
(3)液体密度ρ增大，则轴功率V q gHP ρη=将增大。
【2-3】某台离心泵在转速为1450r/min 时，水的流量为18m 3/h ，扬程为20m(H 2O)。
试求：(1)泵的有效功率，水的密度为1000kg/m 3; (2)若将泵的转速调节到1250r/min 时，泵的流量与扬程将变为多少？解 (1)已知/,/V q m h H m kg m ρ===331820 1000水柱， 有效功率 .e V P q gH W ρ==⨯⨯⨯=181000981209813600(2) 转速 /min 11450n r =时流量3118V q m h =／，扬程1220m H O H =柱 转速 /min 21250n r = 流量 ./322111250181551450V V n q q m h n ==⨯= 扬程 .2222121125020149m H O 1450n H H n ⎛⎫⎛⎫==⨯= ⎪ ⎪⎝⎭⎝⎭柱 管路特性曲线、工作点、等效率方程【2-4】用离心泵将水由敞口低位槽送往密闭高位槽，高位槽中的气相表压为98.1kPa ，两槽液位相差4m 且维持恒定。
已知输送管路为φ45mm×2.5mm ，在泵出口阀门全开的情况下，整个输送系统的总长为20m （包括所有局部阻力的当量长度），设流动进入阻力平方区，摩擦系数为0.02。
在输送范围内该离心泵的特性方程为5228610V H q =-⨯（V q 的单位为m 3/s ，H 的单位为m ）。
水的密度可取为1000kg/m 3。
试求：（1）离心泵的工作点；（2）若在阀门开度及管路其他条件不变的情况下，而改为输送密度为1200 kg/m 3的碱液，则离心泵的工作点有何变化？解 （1）管路特性方程 20V H H kq =+其中 30398.1104109.81=14Δp H Δz g ρ⨯=+=+⨯5252588200.02 3.23103.149.810.04e l Σl k g d λπ+==⨯⨯=⨯⨯ 故管路特性方程 5214 3.2310V H q =+⨯ 离心泵特性方程 5228610V H q =-⨯ 两式联立 52522861014 3.2310V V q q -⨯=+⨯ 得工作点下的流量与压头333.8910/V q m s -=⨯，18.92H m =（2）当改送密度为1200 kg/m 3的碱液时，泵特性方程不变，此时管路特性方程3'0'98.110412.312009.81Δp H Δz gρ⨯=+=+=⨯ 流动进入阻力平方区，且阀门开度不变，则k 不变。
因此管路特性方程变为5212.3 3.2310V H q =+⨯将该方程与泵特性方程联立52522861012.3 3.2310V V q q -⨯=+⨯得新工作点下流量及压头'334.1210/V q m s -=⨯，'17.78H m =【2-5】在一化工生产车间，要求用离心泵将冷却水由贮水池经换热器送到另一敞口高位槽，如习题2-5附图所示。
已知高位槽液面比贮水池液面高出10m ，管内径为75mm ，管路总长（包括局部阻力的当量长度在内）为400m 。
流体流动处于阻力平方区，摩擦系数为0.03。
流体流经换热器的局部阻力系数为32ξ=。
离心泵在转速/min n r =2900时的V H q -特性曲线数据见下表。
/31V q m s -⋅0 0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008 /H m2625.524.5232118.515.5128.5试求：(1)管路特性方程；(2)工作点的流量与扬程；(3)若采用改变转速的方法，使第(2)问求得的工作点流量调节到.333510m s -⨯／，应将转速调节到多少？（参看例2-3）。
解 已知.,,.,007540000332e d m l l m λξ=+===(1) 管路特性方程 20V H H kq =+0210010pH Z mH O gρ∆=∆+=+= 2548e l l k g d d ξλπ⎛⎫+=+ ⎪ ⎪⎝⎭∑∑ ...(.)(.)52548400320035021098100750075π⎡⎤=⨯⨯+=⨯⎢⎥⨯⎣⎦.521050210VH q =+⨯ (2) 工作点的流量与扬程管路特性曲线的V q 与H 计算值如下/31V q m s -⋅ 0 0.001 0.002 0.003 0.004 0.005 0.006 0.007 0.008/H m 10 10.5 12 14.5 18 22.6 28 34.6 42.1工作点流量./300045VA q m s =，扬程.A H m H O =2198(3) 将工作点流量从./300045VA q m s =调节到./300035VC q m s =，泵的转速应由/min 2900r 调习题2-5a 附图节到多少？将./300035VC q m s =代入管路特性方程，求得.(.).C H m H O =+⨯⨯=522105021000035161等效率方程 2V H Kq =系数 ..(.)6221611311000035C V C H K q ===⨯ 得等效率方程 .6213110V H q =⨯等效率方程的计算值如下31V q m s -⋅／ 0 0.001 0.002 0.003 0.004 0.0045/H m 0 1.31 5.24 11.8 21 26.5从2900/min n r =的泵特性曲线与等效率曲线的交点D ，得到./,VD D q m s H m H O ==32000421流量为./300035VC q m s =时的转速为./min .VC C DVD q n n r q ==⨯=00035290025380004.%D C D n n n --⨯=⨯=290025381001001252900转速变化小于20%，效率基本不变。
习题2-5b 附图离心泵的并联及串联【2-6】若习题2-5第2问改为两台泵并联操作，管路特性曲线不变，试求泵工作点的流量与扬程。
解习题2-6附图中点A为工作点流量./Vq m s=300053，扬程.H m=237水柱【2-7】若习题2-4第2问改为两台泵串联操作，管路特性曲线不变，试求工作点的流量与扬程。
解习题2-7附图中点A为工作点，流量./Vq m s=300061，扬程.H m=3002水柱离心泵的安装高度【2-8】用型号为--IS6550125的离心泵，将敞口水槽中的水送出，吸入管路的压头损失为4m，当地环境大气的绝对压力为98kPa。
试求：(1)水温20℃时泵的安装高度，(2)水温80℃时泵的安装高度。
解已知环境大气压力98p kPa=（绝压）吸入管()24fH m H O∑=，查得泵的汽蚀余量Δh=2m(1) 20℃的水，饱和蒸气压.2338Vp kPa=，密度./39982kg mρ=最大允许安装高度为(.)...3允许98233810=241629982981Vfgp pH h H mgρ--⨯-∆-=--=⨯∑输送20℃水时，泵的安装高度 1.62gH m≤(2) 80℃的水，饱和蒸气压.4738Vp kPa=，密度./39718kg mρ=最大允许安装高度为习题2-7附图习题2-6附图(.)...3允许98473810=240699718981Vfgp pH h H mgρ--⨯-∆-=--=-⨯∑输送80℃水时，泵的安装高度.069gH m≤-【2-9】用离心泵将密闭容器中的有机液体送出，容器内液面上方的绝压为85kPa。
在操作温度下液体的密度为850kg/m3，饱和蒸汽压为72.12kPa。
吸入管路的压头损失为1.5m，所选泵的允许汽蚀余量为3.0m。
现拟将泵安装在液面以下2.5m处，问该泵能否正常操作？解泵的最大允许安装高度(.)....3允许85721210=3015296850981Vfgp pH h H mgρ--⨯-∆-=--=-⨯∑而实际安装高度H g实 2.5mgH->允＝，说明此泵安装不当，泵不能正常操作，会发生汽蚀现象。
为保证泵的正常操作，泵应至少安装在液面下方3.5m或更低。
【2-10】用离心泵输送80℃热水，今提出如下两种方案（见习题2-10附图）。
若两方案的管路长度（包括局部阻力的当量长度）相同，离心泵的汽蚀余量2h m∆=。
试问这两种流程方案是否能完成输送任务？为什么？环境大气压力为.10133kPa。
解水在80℃时饱和蒸气压.4738Vp kPa=，密度./39718kg mρ=，汽蚀余量2h m∆=，大气压力.10133p kPa=最大允许安装高度为(..)...3允许10133473810=23669718981Vf f fgp pH h H H Hgρ--⨯-∆-=--=-⨯∑∑∑第(2)方案的安装高度7gH m=，大于gH允许，不能完成输送任务。
第(1)方案的安装高度1gH m=-若.fH-≤-∑1366．则.466fH m∑≤水柱时可以用。
