天然气制氢工艺及设备简介资料1.气体预处理：天然气中常常含有一些杂质，如二氧化碳、硫化物和水等。
这些杂质在后续的制氢过程中会产生不良的影响，因此需要对天然气进行预处理。
一般的预处理方法包括酸碱洗、饱和水洗和脱硫等。
酸碱洗主要用于去除天然气中的二氧化碳和硫化物；饱和水洗则用于去除二氧化碳和水分；脱硫是指将天然气中的硫化物去除。
2.重整：重整是天然气制氢的核心工艺步骤之一、在重整过程中，天然气中的甲烷和水蒸气通过催化剂反应产生了合成气，包括氢气和一定量的一氧化碳。
这个反应的方程式如下所示：CH4+H2O->CO+3H2重整反应一般在高温高压下进行，通常使用镍基催化剂。
催化剂能够加速反应速率，并提高反应的选择性。
3.气体纯化：经过重整反应后，合成气中含有大量的一氧化碳、二氧化碳、甲烷、水蒸气等杂质。
这些杂质对于一些应用场合而言是不可接受的，因此需要进行气体纯化工艺。
一般的纯化方法包括压力摩尔吸附和膜分离等。
压力摩尔吸附是指通过吸附剂吸附掉气体中的杂质，从而得到高纯度的氢气；膜分离则是通过膜的选择性渗透性，将杂质分离出去。
除了上述的工艺步骤，天然气制氢还需要一些辅助设备来实现。
主要的设备包括压缩机、储氢罐、加热炉和催化剂等。
压缩机用于提高气体的压力，便于后续步骤的操作；储氢罐用于存储制得的氢气，以备后续使用；加热炉用于提供重整反应所需的高温；催化剂则是用于加速重整反应的进行。
总体上，天然气制氢是一项相对成熟的工艺，已经广泛应用于氢气生产领域。
随着氢能经济的推广和应用，天然气制氢的技术和设备也会不断改进和创新，以满足不同需求的氢气生产。

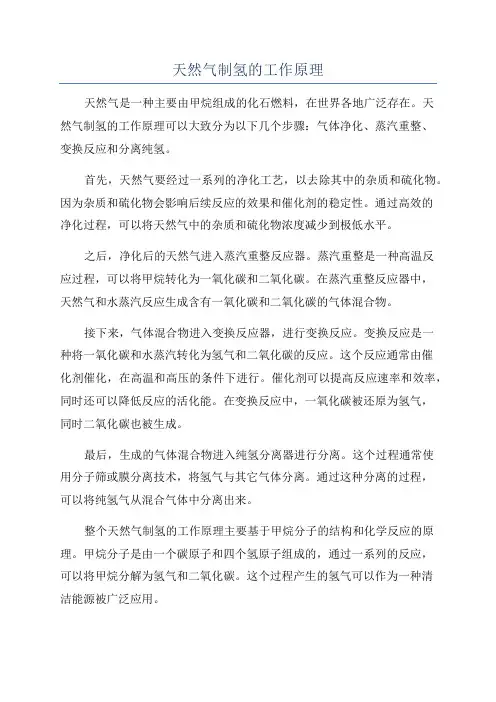

天然气制氢的工作原理
天然气制氢的工作原理天然气是一种主要由甲烷组成的化石燃料，在世界各地广泛存在。
天然气制氢的工作原理可以大致分为以下几个步骤：气体净化、蒸汽重整、变换反应和分离纯氢。
首先，天然气要经过一系列的净化工艺，以去除其中的杂质和硫化物。
因为杂质和硫化物会影响后续反应的效果和催化剂的稳定性。
通过高效的净化过程，可以将天然气中的杂质和硫化物浓度减少到极低水平。
之后，净化后的天然气进入蒸汽重整反应器。
蒸汽重整是一种高温反应过程，可以将甲烷转化为一氧化碳和二氧化碳。
在蒸汽重整反应器中，天然气和水蒸汽反应生成含有一氧化碳和二氧化碳的气体混合物。
接下来，气体混合物进入变换反应器，进行变换反应。
变换反应是一种将一氧化碳和水蒸汽转化为氢气和二氧化碳的反应。
这个反应通常由催化剂催化，在高温和高压的条件下进行。
催化剂可以提高反应速率和效率，同时还可以降低反应的活化能。
在变换反应中，一氧化碳被还原为氢气，同时二氧化碳也被生成。
最后，生成的气体混合物进入纯氢分离器进行分离。
这个过程通常使用分子筛或膜分离技术，将氢气与其它气体分离。
通过这种分离的过程，可以将纯氢气从混合气体中分离出来。
整个天然气制氢的工作原理主要基于甲烷分子的结构和化学反应的原理。
甲烷分子是由一个碳原子和四个氢原子组成的，通过一系列的反应，可以将甲烷分解为氢气和二氧化碳。
这个过程产生的氢气可以作为一种清洁能源被广泛应用。
天然气制氢的工作原理虽然相对复杂，但是经过不断优化和改进，该技术在近年来得到了广泛应用。
天然气制氢可以提供高纯度和大规模的氢气产量，在未来的氢能源产业中具有巨大的潜力。
同时，该技术也可以有效利用现有的天然气资源，为清洁能源的供应提供了可行的解决方案。
天然气直接裂解制氢与碳材料工艺

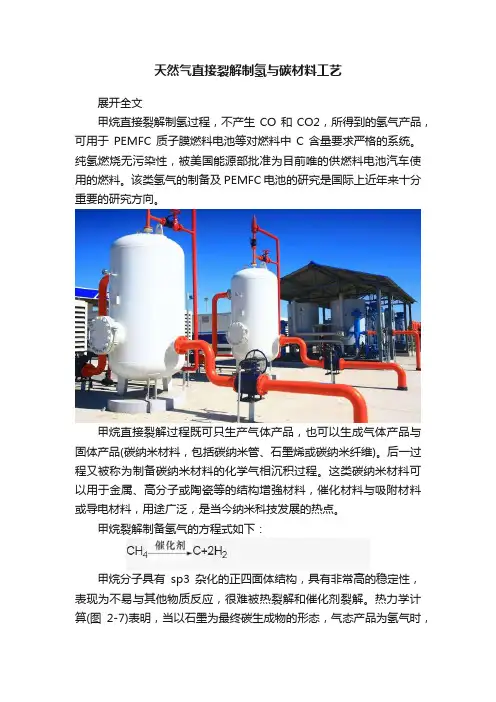

天然气直接裂解制氢与碳材料工艺展开全文甲烷直接裂解制氢过程，不产生CO和CO2，所得到的氢气产品，可用于PEMFC质子膜燃料电池等对燃料中C含量要求严格的系统。

纯氢燃烧无污染性，被美国能源部批准为目前唯的供燃料电池汽车使用的燃料。
该类氢气的制备及 PEMFC电池的研究是国际上近年来十分重要的研究方向。
甲烷直接裂解过程既可只生产气体产品，也可以生成气体产品与固体产品(碳纳米材料，包括碳纳米管、石墨烯或碳纳米纤维)。
后一过程又被称为制备碳纳米材料的化学气相沉积过程。
这类碳纳米材料可以用于金属、高分子或陶瓷等的结构增強材料，催化材料与吸附材料或导电材料，用途广泛，是当今纳米科技发展的热点。
甲烷裂解制备氢气的方程式如下：甲烷分子具有sp3杂化的正四面体结构，具有非常高的稳定性，表现为不易与其他物质反应，很难被热裂解和催化剂裂解。
热力学计算(图2-7)表明，当以石墨为最终碳生成物的形态，气态产品为氢气时，在600K时，甲烷才开始转化，并且随着温度的升高转化率升高。
欲得到90%以上的转化率，理论上的最低温度约为1073K。
图2-7甲烷裂解的热力学特征制氢气工艺催化剂与甲烷的水蒸气转化等过程相似，甲烷高温下直接裂解制氢的催化剂主要是铁、钴、镍等过渡金属负载型催化剂，以及活性炭或金属氧化物。
金属负载型催化剂的结构类似于甲烷水蒸气转化过程的催化剂。
事实上，甲烷水蒸气转化过程如果不通水或通水量不足，甲烷在催化剂上形成碳化物，碳就会自然沉积出来，形成碳纳米材料产品[3。
4]。
因此，金属负载型催化剂的设计方面既有特殊性，也有共性。
而活性炭与各类金属氧化物均属于该过程独有的催化剂。
如用活性炭作催化剂裂解甲烷(产品为炭黑)在950℃的温度下，甲烷转化率为28%左右，催化剂寿命大于4h。
而使用氧化镁或水滑石则可以生成石墨烯与氢气产品。
如果在氧化镁或水滑石上负载金属则可以生成石墨烯或与碳纳米管的杂化物。
该过程中的气体产品均为纯净氢气。
