配电网一次设备
配电网一次设备ppt
国际经验借鉴
在配电网一次设备的设计、制造、运行和管 理方面，可以借鉴国际先进的技术和经验，
以提高设备的性能和可靠性。
THANK YOU.
备份与冗余
为关键设备配置备份或冗余设备，确保 在设备故障时仍能维持配电网络的正常 运行。
经济性评估与比较
成本分析
对不同设备选型和配置方案进 行成本分析，包括设备购置、 安装、维护、更换等成本。
效益评估
综合考虑设备的性能、可靠性 、环境适应性等因素，评估不 同方案带来的经济效益和社会
效益。
比较与优选
一次设备在配电网中的作用
一次设备在配电网中起着至关重要的作用，它们不仅承担着电能传输、分配 的任务，还负责保护配电网的安全稳定运行。
一次设备的分类与特点
一次设备的分类
一次设备按照其功能和用途可分为开关设备、保护设备、测量设备和配电变压器等。
一次设备的特点
一次设备的特点是电压等级高、电流大、可靠性要求高、维护要求严格等。其中，开关设备可以控制电路的接 通和断开，保护设备可以保护电路免受过载、短路等损害，测量设备用于监测电路的电流、电压等参数，配电 变压器则用于电压变换和电能分配。
网络化发展
通信网络建设
建立完善的通信网络，实现配电网设备之间的信 息交互和数据共享，提高配电网的信息化水平。
物联网技术的应用
利用物联网技术，实现对配电网设备的远程监控 和管理，提高设备的运行效率和可靠性。
网络安全保障
加强网络安全保障措施，确保配电网信息系统的 安全和稳定运行，防止信息安全事件的发生。
配电柜故障
配电柜常见的故障包括线路过热、 元件老化等，应定期检查线路和元 件，及时更换老化元件和维修线路 。
配电网一次设备的选型与配置
配电网一次设备
配电网开关类设备
（二）柱上配电开关
1.柱上断路器
第65题
断路器是指能够关合、承载和开断正常回路条件下的电流
并能关合、在规定的时间内承载和开断异常回路条件下的电流
的开关设备。
断路器具有可靠的灭弧性能，它不仅能通断正常的负荷电
流，而且能接通和承担一定时间的短路电流，并能在保护装置
作用下自动跳闸，切除短路故障。
配电网架空线路
2.杆塔类型 第104题
按杆塔用途分为直线杆、耐张杆、转角杆、终端杆、分支杆、跨越杆 等。
（1）直线杆用在线路的直线段 上，以支持导线、绝缘子、金属等重 量，并能够承受导线的重量和水平风 力荷载，但不能承受线路方向的导线 张力；它的导线用线夹和悬式绝缘子 串挂在横担下或用针式绝缘子固定在 横担上。
第80题
配电网架空线路
瓷绝缘子
玻璃绝缘子
合成绝缘子
配电网架空线路
配电网架空线路
（五）拉线 架空配电线路特别是农村低压配电线路为了平衡导线或风 压对电杆的作用，通常采用拉线来加固电杆，拉线的设置是低 压架空配电线路必不可少的一项安全措施。第81题
二、配电网电缆线路
配电网电缆线路
（一）电力电缆的基本结构和种类 电力电缆是指外包绝缘的交合导线，有的还包金属外皮并 加以接地。电力电缆的基本结构一般有由导体、绝缘层、护层 三部分组成，6千伏及以上电缆导体外和绝缘层外还增加了屏 蔽层。第44题
配电网开关类设备
（二）柱上配电开关
4.柱上重合器
第103题
（1）电流型重合器。检测到短路故障电流后跳闸，再自动重合的称为
电流型重合器。这种重合器既作保护跳闸用，又能实现一至三次重合闸。 将故障段从最后一段开始逐一排除，直到判别到故障段，因需多次重合故 障电流，对电网冲击较大，同时分段越多，需重合的次数越多，时间越长 ，故分段一般不宜超过三段。适用于分支线和辐射型线路。
变配电所一次设备简介
稳定电流和额定热稳定时间.
高压真空断路器
• 真空断路器利用真空度约为10-4Pa在运行过 程中不低于10-2Pa的高真空作为内绝缘和灭 弧介质.真空间隙的气体稀薄,分子的自由行程 较大,发生碰撞游离的几率很小.所以,真空击穿 产生电弧,是由触头蒸发出来的金属蒸气帮助形 成的.
开关 设备
量测 设备
隔离开关QS 电流互感器TA
隔离开关QS 隔离开关QS
断路器QF
避雷器F
电压互感器TV
隔离开关Q1S# 进
隔离开关Q线S 高
电流互感器压TA 隔离开关Q侧主S 电流互感器接TA 线 断路器QF
电流互感器TA
电流互感器TA
牵引变压器T1
牵引变压器T3
牵引变压器T2
牵引变压器T4
GIS高压室
控制室
二、变压器
• 1、变压器结构与原理 • 2、牵引变压器选型 • 3、牵引变压器接线
二、变压器
• 概述：
•
变压器是变配电所中最重要的
• 一次设备,只要功能是变换电压和
• 传输电能,将一次侧电能通过电磁
• 能量转换的方式传输到二次侧,同
• 时根据应用的需要将电压升高或降
• 低,完成电能的输送和分配.对于高速 铁路牵引变压器而言,将220kV电压等
• 2少油断路器. 开断电流大,10kV等级可通 过加并联回路以提高额定电流；110kV及以上 电压等级时采用积木结构；全开断时间较短； 增加压油活塞装置加强机械油吹后,提高开断小 电流的能力；存在火灾危险.
• 3压缩空气断路器 额定电流和开断电流都 可以做得很大,适合开断大容量电路；动作快,全 开断时间短；快速自动重合闸时断流容量不降 低；无火灾危险.
《配电网一次设备》课件
05
配电网一次设备的未来展望
技术创新与突破
新型材料的应用
随着科技的发展，新型材料如碳纤维、纳米材料等将在配 电网一次设备中得到广泛应用，提高设备的性能和寿命。
智能化技术的突破
随着物联网、大数据和人工智能等技术的发展，配电网一次设备 的智能化水平将得到大幅提升，实现设备的远程监控、智能诊断
和自主修复。
数据采集与分析
通过数据采集系统实时采集设备的运行数据，利用数据分析技术对 设备的运行状态进行评估和预测。
远程控制与故障诊断
实现设备的远程控制和故障诊断，提高设备的运行效率和可靠性。
03
配电网一次设备的实际应用
电力系统中的应用
配电网一次设备在电力系统中发挥着至关重要 的作用，是电力系统安全、稳定运行的基础。
配电网一次设备在建筑领域的应用，不仅能够保障建筑物的正常运营和管理，还能 提高建筑物的能源利用效率和居住舒适度。
04
配电网一次设备的案例分析
成功案例一：某城市配电网改造项目
案例概述
01
某城市为了提高供电可靠性和电能质量，对原有的配电网进行
了一次设备改造。
解决方案
02
采用了先进的配电设备和自动化技术，优化了网络结构，实现
了配电网的智能化和自愈功能。
实施效果
03
改造后，该城市的供电可靠性和电能质量得到了显著提升，有
效降低了停电事故发生的概率。
成功案例二：某企业电力系统优化项目
案例概述
某企业为了降低能耗和提高生产 效率，对其电力系统进行了一次 设备优化。
解决方案
采用了高效节能的配电设备，优 化了电力供应和分配方式，引入 了智能监控系统。
实施效果
配电网及一次设备培训
配电网及一次设备培训简介配电网是电力系统的重要组成部分，负责将电能从发电厂输送到用户。
一次设备是配电网中的关键设备，主要用于电能的开关和保护。
为了提高工程人员的技术水平和专业知识，进行配电网及一次设备的培训是必要的。
本文将介绍配电网及一次设备培训的目的、内容和方法。
目的配电网及一次设备培训的主要目的是提高工程人员的技能和知识，以保障电力系统的安全稳定运行。
通过培训，工程人员将能够掌握配电网的结构和工作原理，了解一次设备的分类和功能，熟悉一次设备的操作和维护流程，并具备故障排除和应急处理的能力。
内容配电网及一次设备培训的内容通常包括以下方面：1.配电网的基础知识：介绍配电网的结构和组成，包括高压侧的发电厂、变电站和输电线路，以及低压侧的配电变压器、配电线路和用户接线箱。
讲解配电网的工作原理和电能传输过程。
2.一次设备的分类和功能：介绍一次设备的常见分类，如断路器、负荷开关、隔离开关等。
讲解各种设备的主要功能和应用范围，以及其在电力系统中的作用。
3.一次设备的操作和维护：详细讲解一次设备的操作流程，包括开关操作、安全操作规程以及设备的维护保养。
介绍一次设备的常见故障和排除方法，以及应急处理的注意事项。
4.安全意识和应急处理：强调工程人员的安全意识，教育他们遵守安全操作规程，正确使用个人防护装备，预防事故的发生。
培训还包括应急处理的知识和技巧，以提高工程人员在紧急情况下的反应和处理能力。
方法配电网及一次设备培训可以采用多种方法和形式，根据培训对象和实际情况选择合适的方式。
常见的培训方法包括：1.理论讲授：通过课堂讲授的方式，向工程人员介绍配电网和一次设备的基础知识，讲解相关原理和操作流程。
这种方法适用于初级技术人员的培训。
2.实地考察：组织参观实际的配电网和一次设备，让工程人员亲身感受实际的工作环境和设备操作。
通过实地考察，工程人员能够更加深入地了解配电网和一次设备的工作原理和操作流程。
3.模拟操作：借助虚拟仿真软件或实验平台，进行一次设备的模拟操作练习。

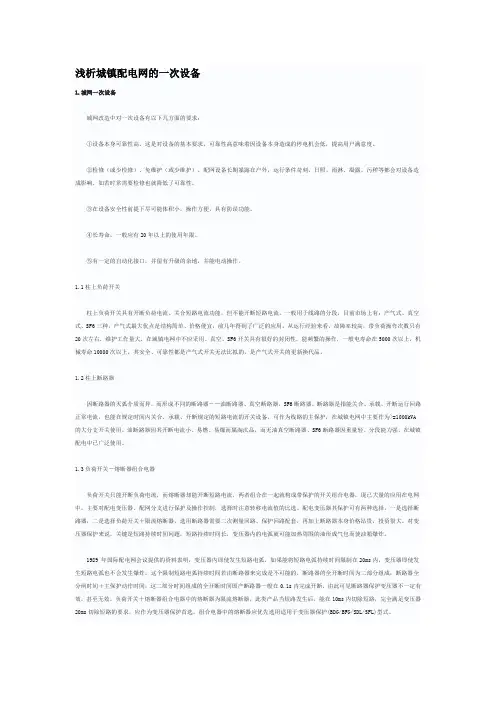

浅析城镇配电网的一次设备
浅析城镇配电网的一次设备1.城网一次设备城网改造中对一次设备有以下几方面的要求：①设备本身可靠性高。
这是对设备的基本要求，可靠性高意味着因设备本身造成的停电机会低，提高用户满意度。
②检修（或少检修）、免维护（或少维护）。
配网设备长期暴露在户外，运行条件苛刻，日照、雨淋、凝露、污秽等都会对设备造成影响，如若时常需要检修也就降低了可靠性。
③在设备安全性前提下尽可能体积小，操作方便，具有防误功能。
④长寿命，一般应有20年以上的使用年限。
⑤有一定的自动化接口，并留有升级的余地，并能电动操作。
1.1柱上负荷开关柱上负荷开关具有开断负荷电流、关合短路电流功能，但不能开断短路电流，一般用于线路的分段，目前市场上有：产气式、真空式、SF6三种，产气式最大优点是结构简单、价格便宜，前几年得到了广泛的应用，从运行经验来看，故障率较高，带负荷操作次数只有20次左右，维护工作量大，在城镇电网中不应采用。
真空、SF6开关具有很好的封闭性，能频繁的操作，一般电寿命在5000次以上，机械寿命10000次以上，其安全、可靠性都是产气式开关无法比拟的，是产气式开关的更新换代品。
1.2柱上断路器因断路器的灭弧介质而异，而形成不同的断路器－－油断路器、真空断路器、SF6断路器。
断路器是指能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载、开断规定的短路电流的开关设备，可作为线路的主保护，在城镇电网中主要作为>=1000kVA 的大分支开关使用。
油断路器因其开断电流小、易燃、易爆而属淘汰品，而无油真空断路器、SF6断路器因重量轻、分段能力强，在城镇配电中已广泛使用。
1.3负荷开关－熔断器组合电器负荷开关只能开断负荷电流，而熔断器却能开断短路电流，两者组合在一起就构成带保护的开关组合电器，现已大量的应用在电网中，主要对配电变压器、配网分支进行保护及操作控制，选择时注意转移电流值的比选。
配电变压器其保护可有两种选择，一是选择断路器，二是选择负荷开关＋限流熔断器，选用断路器需要二次测量回路、保护回路配套，再加上断路器本身价格昂贵，投资很大。
配电一次设备和二次设备成套设备汇总全套
配电一次设备和二次设备成套设备汇总全套1柱上断路器主要用于配电线路区间分段投切、控制、保护，能开断、关合短路电流。
(1)油浸断路器。
油浸断路器是早期的产品，因开断能力差、油易燃、渗漏、易酿成二次事故而趋于淘汰。
(2)真空断路器。
真空断路器有箱式、柱式二种，额定电流常为400A s 630A ,就额定电流而言而者之间价格相差不大,额定开断短路电流有12.5kA s 16kA s 20kA ,机械寿命、额定电流开断10000次以上,额定开断短路电流开断次数30-50次, 能频繁操作。
按相对地绝缘质来分又可分为油浸绝缘、空气绝缘、SF6绝缘。
(3)SF6断路器。
SF6断路器额定电流为400A、630A ,额定开断短路电流一般至12 5kA ,目前有的厂家已有16kA产品，机械寿命、额定电流开断10000次以上，额定开断短路电流开断次数30-50次，适合于频繁操作。
(4)使用提示：①油浸式断路器虽属于淘汰产品，但电网中或多或少总还存在一些，运行中可取消其短路跳闸功能，作负荷开关使用。
②注意安装地点短路电流的校验。
校验用的短路电流应考虑5-10年的发展变化，真空开关、SF6开关均为免维护产品，安装之后如无大的问题一般考虑在5年后更换大修，若短路开断电流小于当地预期短路电流，则极易造成开断时开关毁损。
③选择保护用电流互感器一次额定电流宜比安装点可能出现的最大电流大2-3倍，并应配置涌流延时器，若保护CT变比一次电流与安装点最大电流相同或相近，即使开关在低于安装点最大电流下运行，因保护稳定范围裕度小而处于不稳定状态，当线路合闸送电时由于配电线路中配变众多，励磁涌流影响可能使开关需多次合闸才能合闸成功，当大的负荷投入启动电流的冲击以及负荷波动的影响都会造成无故障跳闸。
电子涌流延时器时间整定可十分精确,时间整定0-5S可调,一般时间整定应在0.05S 以上。
④在一条线路上不宜过多设置断路器，这是断路器保护无选择性决定的，当线路故障时可能造成多台开关同时动作跳闸，反而影响供电可*性。
配电网及一次设备培训
配电网及一次设备培训引言配电网是现代电力系统中至关重要的组成部分，它负责将电力从发电厂输送到终端用户。
一次设备是配电网中的核心设备，主要用于控制和保护电力系统。
为了提高配电网的稳定性和可靠性，培训工作成为至关重要的环节。
本文将介绍配电网和一次设备的基本概念，并讨论一次设备的培训方法和重要性。
配电网的概述配电网是将高压电力从发电厂传输到低压终端用户的电力输送系统。
它通常由输电线路、变电站和配电线路组成。
输电线路负责将发电厂产生的高压电力传输到变电站，而配电线路从变电站将电力传输到最终用户。
配电网的设计和运行需要考虑电力的负荷需求、电压控制、中断保护等因素，以确保电力系统的可靠供应。
一次设备的概述一次设备是配电网中用于控制和保护电力系统的核心设备，包括断路器、隔离开关、负荷开关等。
断路器用于控制电路的通断，隔离开关用于隔离电路，负荷开关用于控制电力系统中的负荷开关。
这些一次设备起到了重要的作用，保障了电力系统的安全和稳定运行。
一次设备培训的重要性一次设备的正确使用和操作对于配电网的稳定运行至关重要。
一次设备培训的重要性体现在以下几个方面：1. 提高操作人员的技能水平一次设备的操作需要一定的技能和知识，培训可以帮助操作人员掌握正确的操作方法，提高操作效率和准确性。
培训还可以帮助操作人员了解一次设备的特点和性能，避免错误操作导致的故障和事故发生。
2. 提升配电网的安全性一次设备的正确操作可以有效地保障配电网的安全性。
培训可以使操作人员了解一次设备的安全操作规程和安全注意事项，提高操作人员的安全意识，减少安全事故的发生。
3. 降低事故和故障的风险一次设备培训可以帮助操作人员更好地理解一次设备的结构和原理，识别设备故障和问题，并及时采取正确的维修和保养措施，降低事故和故障的风险。
一次设备培训的方法一次设备培训可以通过以下几种方式进行：1. 理论培训理论培训是一次设备培训的基础，它包括对一次设备的基本原理、结构和性能的介绍。
配网自动化一次设备运维管理
配网自动化一次设备运维管理
配电网自动化系统是基于智能互联技术的全新技术体系，能够实现配电网的监控、控制、保护、自愈等多种功能，为电力系统的安全稳定运行提供了可靠保障。
在实际应用过程中，配电网自动化系统需要进行设备的运维管理，以保证系统的始终如一的高效运行。
一、设备日常维护
配电网自动化系统设备的日常维护主要包括设备运行数据的采集、设备状态的监测和设备故障的处理等。
在设备日常维护中，需要将设备的运行情况、故障情况等数据进行高效记录，以便于进行统计分析，为后续的维护工作提供依据。
二、定期巡检
三、设备维修
配电网自动化系统设备在工作过程中，难免会出现故障。
对于出现故障的设备，需要进行及时维修。
在维修过程中，需要针对问题进行深入分析，找出问题的根源，并采取针对性措施解决问题，尽快恢复设备运行。
四、备品备件管理
由于配电网自动化系统设备的复杂性，设备出现故障时不可避免需要更换备品备件。
为了保证设备的正常运行，需要建立备品备件管理制度，及时进行备品备件损耗统计，并根据情况进行备品备件的补充和替换。
五、故障分析
六、运行效果评估
配电网自动化系统设备的运行效果评估能够反映系统的运行情况，帮助进行维修与调整工作。
运行效果评估的内容包括设备的运行数据、设备的使用寿命等，通过这些数据的分析，能够得到设备运行的整体情况，为后续的设备调整和更新提供依据。
综上所述，配电网自动化系统设备的运维管理是保证系统正常运行的重要保障。
需要建立完善的管理制度，并进行规范的操作和数据记录，及时发现和解决设备故障，保证系统的安全稳定运行。
配网一次设备
配网一次设备一、分段器sectionalizers一种智能化的负荷开关，和断路器或重合器配合使用，能够记忆断路器或重合器的分合次数，当达到预先整定的动作次数后，分段器能够在无故障电流的情况下自动分闸。
分段器与重合器的主要区别是分段器不能开断短路电流，但能在线路短路时耐受短路电流的动热效应。
二、重合分段器自动配电开关一种带有自动重合功能的智能化负荷开关，能够在线路有压时自动合闸，无压时自动分闸。
重合分段器能够分合负荷电流，关合短路电流，但不能开断短路电流。
重合分段器由开关本体，电源变压器SPS、故障检测器FDR和控制器构成。
重合动作后若在闭锁时限内开关跳开则重合分段器将闭锁在分闸状态，不再重合。
第一次重合定位并隔离故障，第二次重合恢复供电。
三、重合器Recloser一种具有控制和保护功能的开关设备。
能够进行故障电流检测和按预先整定的分合操作次数自动完成分合操作，并在动作后自动复位或闭锁。
重合器的特点和断路器一样，但重合器的智能化程度和开合电路性能优于断路器、高于断路器。
四、负荷开关能够分合正常的负荷电流和一定范围内的过负荷电流，能耐受短路时热效应和机械力。
但负荷开关不能开断短路电流，必须和具有开断故障电流能力的配电设备（如熔断器、断路器等）配合使用。
五、高压熔断器熔断器是一种最便捷的电路保护设备，它依靠熔体或熔丝的特征，在电路出现短路电流或不被允许的大电流时，由电流流过熔体或熔丝产生的热量将熔体或熔丝熔断，使电路开断，达到保护电气设备的目的。
熔断器的熔断过程：1）从熔体被过电流加热到熔断的时间称为熔化时间t1（几毫米到几小时），由电流大小和熔体的安秒特性决定；2）从熔断到产生电弧的时间称为起弧时间t2（几毫秒）；3）从产生电弧到电弧熄灭的时间为燃弧时间t3（几毫秒到几十毫秒）。
熔断器的熔化时间和熔体电流的关系曲线t —I称为安秒特性，是一种反时限曲线。
配电网一次设备
配电网架空线路
瓷绝缘子
玻璃绝缘子
合成绝缘子
配电网架空线路
配电网架空线路
（五）拉线
架空配电线路特别是农村低压配电线路为了平衡导线或风 压对电杆的作用，通常采用拉线来加固电杆，拉线的设置是低 压架空配电线路必不可少的一项安全措施。第81题
二、配电网电缆线路
配电网电缆线路
（一）电力电缆的基本结构和种类
定故障段并将故障段两侧开关闭锁隔离故障，第二次重合为恢复非故障段
配电网架空线路
2.杆塔类型
等。 （1）直线杆用在线路的直线段 上，以支持导线、绝缘子、金属等重 第104题
按杆塔用途分为直线杆、耐张杆、转角杆、终端杆、分支杆、跨越杆
量，并能够承受导线的重量和水平风
力荷载，但不能承受线路方向的导线 张力；它的导线用线夹和悬式绝缘子
串挂在横担下或用针式绝缘子固定在
横担上。
（4）终端杆用在线路首末的两
终端处，是耐张杆的一种，正常情 况下除承受导线的重量和水平风力 荷载外，还要承受顺线路方向导线 全部拉力的合力。
配电网架空线路
2.杆塔类型
（5）分支杆用在分支线路与主
配电线路的连接处，在主干线方向上 它可以是直线型或耐张型杆，在分支 线方向上时则是终端杆；分支杆除承 受直线杆塔所承受的载荷外，还要承 受分支导线等垂直荷重、水平风力荷 重和分支方向导线全部拉力。
配电网架空线路
（1）钢筋混凝土杆。按其制造工艺可分为普通型钢筋混凝 土杆和预应力钢筋混凝土杆两种；按照杆的形状又可分为等径 杆和锥形杆。
（2）钢管杆。钢管杆由于其具有杆型美观、能承受较大应
力等优点，特别适用于狭窄道路、城市景观道路和无法安装拉
线的地方架设。
配电网一次设计中存在的问题及解决策略
配电网一次设计中存在的问题及解决策略配电网是指将电能从变电所输送到终端用户的电网系统。
配电网一次设计是指针对配电网中的一次设备（如变压器、开关设备等）进行设计和规划。
在配电网一次设计过程中，存在着一些问题需要解决，并采取相应的解决策略，以确保配电网的安全、稳定、高效运行。
本文将针对配电网一次设计中存在的问题进行分析，并提出相应的解决策略。
1. 电能损耗问题在配电网一次设计中，电能损耗是一个比较常见的问题。
电能损耗会导致能源浪费和生产成本的增加，影响配电网的经济性和运行效率。
2. 电压质量问题配电网一次设计中，电压质量问题也是一个需要重视的问题。
电压波动、谐波、电压不平衡等问题会对终端用户的电器设备造成损坏，同时也会影响电能的传输质量。
4. 运行安全问题配电网一次设计中，运行安全问题也是一个值得重视的问题。
如果设计不合理或存在缺陷，会导致电网发生故障，甚至引发火灾等安全事故，对人员和财产造成严重损失。
二、解决策略1. 电能损耗问题的解决策略针对电能损耗问题，可以采取以下解决策略：（1）提高变压器和开关设备的效率，减少能源损耗；（2）合理规划线路布局，减少输电距离，降低电能损耗；（3）使用低损耗、高效的电力设备，提高电能利用率。
2. 电压质量问题的解决策略针对电压质量问题，可以采取以下解决策略：（1）使用优质的电力设备，提高电能传输的稳定性和可靠性；（2）合理设计电网结构，减少电压波动、谐波等问题的发生；（3）采用智能电力调节装置，及时对电压进行调节，保障电网供电质量。
4. 运行安全问题的解决策略针对运行安全问题，可以采取以下解决策略：（1）合理设计设备间的距离和安全防护距离，确保设备的安全运行；（2）使用高可靠性、低故障率的设备，降低设备发生故障的可能性；（3）加强设备的监测和维护，及时发现并处理设备问题，确保电网的安全运行。
配电网一次设计中存在的问题主要包括电能损耗、电压质量、线损和运行安全等问题。
配电网及一次设备讲解
2.1 配电网接线
图2-1 中压配电网接线分类
2.1.1 放射式接线
1.单回路放射式接线 2.双回路放射式接线 3.树枝式接线
1.单回路放射式接线
图2-2 单回路放射式接线
2.双回路放射式接线
图2-3 双回路放射式接线
3.树枝式接线
图2-4 树枝式接线
2.1.2 网格式接线
图2-5 网格式接线
2.2.1 配电变压器
6) 空载损耗(铁损)：变压器二次侧开路，一次侧施加额定电压时，变压器 的损耗。它等于变压器铁心的涡流损耗和励磁损耗。 7) 负载损耗(铜损)：把变压器的二次绕组短路，在一次绕组额定分接头的 位置通入额定电流，在绕组的电阻上所消耗的功率损耗和漏磁附加损耗。 次侧施加电压，至额定电流值时，一次电压和额定电压之比的百分数。
36935-1a
主编
第2章 配电网及一次设备
2.1 配电网接线 2.2 配电网一次设备 2.3 开闭所 2.4 环网柜和电缆分支箱 2.5 配电站和箱式变压器 2.6 配电网的接地方式
2.1 配电网接线
2.1.1 放射式接线 2.1.2 网格式接线 2.1.3 环式接线
配电网一次设备简介
（3）转角杆在线路方向需要改变
的转角处，正常情况下除承受导线等 垂直载荷和内角平分线方向的水平风 力荷载外，还要承受内角平分线方向 导线全部拉力的合力，在事故情况下 还要能承受线路方向导线的重量，它 有直线型和耐张型两种型式，具体采 用哪种型式可根据转角的大小来确定 。
配电网架空线路
2.杆塔类型
3.电缆沟道敷设 优点是：检修、更换电缆较方便，灵活多样，转弯方便， 可根据地坪高程变化调整电缆敷设高程。 缺点是：施工检查及更换电缆时须搬运大量盖板，施工时 外物不慎落入沟时易将电缆碰伤。
第46题
配电网电缆线路
（四）电缆的分支箱 第54题
电缆分支箱是配电线路中，电缆与电缆，电缆与其他电器 设备连接的中间部分，其连接组合方式简单方便，灵活，具有 全绝缘、全封闭、防腐蚀、免维护、安全可靠性等性能，广泛 用于商业中心、工业园区、城市住宅小区。 作用：1.电缆分接 2.电缆转接
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分
、合电路，但其断开时可以形成可见的明显开断点和安全距离。因没有断 流能力，只能用其它设备将线路断开后再操作。一般需要带有防止开关带
负荷误操作的联锁装置。
配电网开关类设备
（二）柱上配电开关
4.柱上重合器 第71题
重合器是指本身具备故障电流检测和操作顺序控制与执行功能，无需 提供附加继电保护和操作装置的开关设备。它能够自动检测通过重合器主 回路的电流，故障时按反时限保护自动开断故障电流，并依照预定的延时
作用下自动跳闸，切除短路故障。
配电网开关类设备
（二）柱上配电开关
1.柱上断路器
配电网开关类设备
（二）柱上配电开关
2.柱上负荷开关 第67题
配电网一次设备的监控内容
配电网一次设备的监控内容干式变压器和油式变压器的作用是一样的，起到了高低压变换的作用，箱式变电站集合了高压室、变压器室、低压室。
差不多可以说是一个变电所的缩影.数字电网或者智能电网归根到底就是计算机技术或者信息技术在电力工业的深入应用，这对于电力制造业，尤其是二次设备制造业的要求很高。
目前，我国的二次设备制造业进步很快，对IEC61850的运用，在国际上都有突出贡献，弥补了许多国际上对61850定义的空白。
智能电网要实现‘一次设备智能化，二次设备网络化’的要求目前还只是处于尝试阶段。
数字化变电站很重要的部分是一次设备的智能化。
数字化变电站是将间隔层信息数据的采集、处理，及层间的传输、控制过程均通过数字网络来实现的新型变电站。
遥控警戒技术（防火、防盗、防水、防汽、防泄漏等）、远方监视技术将会得到迅速发展。
变电站自动化系统无人值班运行模式的实施，在很大程度上取决于设备的可靠性。
数字化变电站由四项关键技术组成：一是电子式互感器;二是智能化开关设备;三是网络化的二次设备;四是IEC61850标准的应用变压器二次控制部分除了传统的测温、气体监测、互感器外，在现有运行设备基础上可能增加如开关、套管和局放的实时监控。
一次设备是指发、输、配电的主系统上所使用的设备备。
如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。
二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。
如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。
配电网的主要设备是负荷开关—熔断器组合电器、断路器、箱式变电站、自动重合器、自动分段器、环网开关柜和中压电流互感器等，二次设备是自动控制、数据采集、规划、故障定位、检测计量、通讯等。
随着一、二次技术(特别是二次技术)的发展，使两者紧密结合，形成了自动化配电网。
例如：自动配电开关设备相互配合的配电自动化系统(称为ASDAS)；基于馈线终端设备(FTU)的配电自动化系统(称为FTDAS)，它们自动对故障线路进行判断及实现故障隔离；故障排除后，重合器重合恢复供电；在调度中心对配电网负荷测定，进行管理及重组。
浅谈10kV配电网主要一次设备及用途
浅谈10kV配电网主要一次设备及用途摘要：在电力工程中，特别是配电网中设备众多，同一个设备又涉及多个型号，不同型号设备的五防和功能及安全注意事项各不相同，下面简单介绍10kV配电网主要一次设备及用途。
关键词：配电网；一次；用途1 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。
主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。
常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。
1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。
该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。
1.1.2 环网柜该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。
此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。
1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。
其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。
1.1.4 真空断路器1.2变压器配电用变压器主要有S11-M系列的油浸密封式变压器和SC（B）10、11环氧树脂干式变压器。
配电网一次设备培训
配电网一次设备培训引言配电网是电力系统的重要组成部分，一次设备在配电网中起着重要的作用。
为了提高配电网运行和维护的技术水平，培训一次设备的相关知识和技能显得尤为重要。
本文将介绍配电网一次设备的培训内容和培训方法，帮助读者了解如何进行一次设备的培训。
一、一次设备培训的内容一次设备培训的内容主要包括以下几个方面：1. 一次设备的基本知识培训人员需要了解一次设备的基本知识，包括一次设备的种类、工作原理、结构特点等。
这些知识是进行后续培训的基础，同时也有助于理解一次设备在配电网中的作用。
2. 一次设备的安装与调试一次设备的安装与调试是确保其正常运行的重要环节。
培训人员需要学习一次设备的安装方法和调试步骤，包括设备的接线方式、连接顺序、调试参数等。
同时，还需要学习一次设备的相关安全知识，确保在安装和调试过程中的操作安全。
3. 一次设备的运行与维护一次设备的运行和维护是保证配电网正常运行的关键。
培训人员需要了解一次设备的运行指标、故障诊断方法、维护周期和方法等。
此外，培训人员还需要学习一次设备的检修和维护技术，掌握一些常见故障的排除方法，并学会对一次设备进行定期检查和保养。
4. 一次设备的应急处理一次设备可能会发生故障，培训人员需要掌握一些应急处理的方法。
包括故障排查、抢修措施、备用设备的应用等。
这些技能对于快速恢复一次设备的正常运行至关重要，能够减少故障对配电网运行的影响。
二、一次设备培训的方法一次设备培训可以采用多种方法，使培训人员全面掌握一次设备的知识和技能。
1. 理论培训通过理论培训，培训人员可以了解一次设备的基本知识和运行原理。
理论培训可以采用课堂讲解、PPT演示、解答疑问等方式进行。
2. 实践培训实践培训是培养培训人员实际操作能力的重要环节。
可以通过模拟实验、案例分析、设备演示等方式进行，培训人员可以亲自操作一次设备，了解其安装和调试过程，同时也可以学习一次设备的故障排除和维护方法。
3. 考核评估培训结束后，可以对培训人员进行考核评估，检验其对一次设备相关知识和技能的掌握程度。
配电网及一次设备
一次设备应满足遥测和(或)遥信要求，需要实现遥控功能的还应具备电动操动机构。
实施馈线自动化的线路应满足故障情况下负荷转移的要求，具备负荷转供路径和足够的备用容量。
配电网自动化实施区域的站、所应提供适用的配电终端工作电源，进行配电网电缆通道建设时，应考虑同步建设通信通道。
2.1 配电网接线
2.1 配电网接线
3.“4×6”接线
图2-13 架空线路三分段三联络
3.“4×6”接线
图2-14 “4×6”接线
配电网一次设备
01
配电变压器
断路器
负荷开关
隔离开关熔断器
02
1
需要实现遥信功能的开关设备，应至少具备一组辅助触点；需要实现遥测功能的一次设备，应至少具备电流互感器，二次电流额定值宜采用1A或5A；需要实现遥控功能的开关设备，应具备电动操作机构。
(1) 普通分支箱
图2-27 双盖式电缆分支箱
(2) 高级分支箱
图2-28 门箱式电缆分支箱
配电站
箱式变压器
2.5 配电站和箱式变压器
主接线方式及要求
应用实例
2.5.1 配电站
安全性
可靠性
灵活性
经济性
1.主接线方式及要求
(1) 安全性
在高压断路器的电源侧及可能反馈电能的另一侧，必须装设高压隔离开关；在低压断路器的电源侧及可能反馈电能的另一侧，必须装设低压刀开关；在装设负荷开关—高压熔断器的出线柜母线侧，必须装设高压隔离开关；在配电站高压母线上及架空线末端，必须装设避雷器。装于母线上的避雷器宜与电压互感器共用一组隔离开关，避雷器前的线路上不必装设隔离开关。
额定峰值动稳定电流和额定热稳定电流：额定峰值动稳定电流即允许短时耐受电流；额定热稳定电流值等于开关的额定短路关合电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电网架空线路
2.杆塔类型
2.杆塔类型
（2）耐张杆主要承受导线或架空 线地线的水平张力，同时将线路分隔 成若干耐张段（耐张段长度一般不超 过2千米），以便于线路的施工和检修 ，并可在事故情况下限制倒杆断线的 范围；导线用耐张线夹和耐张绝缘子 串或用蝶式绝缘子固定在电杆上，电 杆两边的导线用引流线连接起来。
配电网架空线路
2.杆塔类型
3.杆塔的基础
配电网架空线路
3.杆塔的基础
配电网架空线路
配电网架空线路
（二）导线 1.常用裸导线：用以传导电流、输送电能，它通过绝缘子 串长期悬挂在杆塔上。配电线路的导线包括常用裸导线和绝缘 导线。常用裸导线包括裸铝导线、裸铜导线、钢芯铝绞线、镀 锌钢绞线、铝合金绞线等五种。第40题
配电网架空线路
可根据地坪高程变化调整电缆敷设高程。
缺点是：施工检查及更换电缆时须搬运大量盖板，施工时
外物不慎落入沟时易将电缆碰伤。
配电网电缆线路
（四）电缆的分支箱
第54题
电缆分支箱是配电线路中，电缆与电缆，电缆与其他电器
设备连接的中间部分，其连接组合方式简单方便，灵活，具有
全绝缘、全封闭、防腐蚀、免维护、安全可靠性等性能，广泛
重合器开关本体与断路器完全相同，区别在于控制器的功能上，断路 器的控制器功能简单，仅具备控制和保护功能，其他功能靠馈线终端装置 实现。而重合器的控制器除了具备断路器控制器的所有功能外，还具有三 次以上的重合闸、多种特性曲线、相位判断、程序恢复、运行程序储存、 自主判断、与自动化系统的连接等功能，但价格较高。
（二）柱上配电开关 1.柱上断路器
配电网开关类设备
配电网开关类设备
（二）柱上配电开关
2.柱上负荷开关
第67题
负荷开关是指介于断路器和隔离开关之间的一种开关设备，具有简单
的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电 流。
负荷开关与断路器的主要区别在于其不能开断短路电流。将负荷开关 与熔断器串联形成组合电器，实现用负荷开关切断负荷电流，用熔断器切 断短路电流及过载电流，在功率不大或不太重要的场所，可代替价格较高 的断路器使用，降低配电装置成本且操作和维护也较简单。
配电网架空线路
2.杆塔类型 第104题
按杆塔用途分为直线杆、耐张杆、转角杆、终端杆、分支杆、跨越杆 等。
（1）直线杆用在线路的直线段 上，以支持导线、绝缘子、金属等重 量，并能够承受导线的重量和水平风 力荷载，但不能承受线路方向的导线 张力；它的导线用线夹和悬式绝缘子 串挂在横担下或用针式绝缘子固定在 横担上。
配电网电缆线路
配电网电缆线路
（一）电力电缆的基本结构和种类 按电力电缆按电压等级分类： 第45题 低压：额定电压小于1kV 中压：额定电压小于6-35kV 高压：额定电压小于45-150kV 超高压：额定电压小于220-500kV 特高压：额定电压大于500kV
配电网电缆线路
（一）电力电缆的基本结构和种类 按安装电缆芯线分类： 单芯电缆和多芯电缆。
配电网架空线路
（三）横担 用于支持绝缘子、导线及柱上配电设备，保护导线间有足 够的安全距离。因此，横担要有一定的强度和长度。横担按材 质的不同可分为铁横担、木横担、陶瓷横担、绝缘横担四种。
第78题
铁横担
配电网架空线路
木横担
绝缘横担
陶瓷横担
配电网架空线路
（四）常用金具、绝缘子 在架空配电线路中，用于连接、紧固导线的金属器具，具 备导电、承载、固定的金属构件，统称为金具。金具按其性能 和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹 ）、接触金具（设备线夹）、连接金具、接续金具、拉线金具 和防护金具等。
当电杆受力弯曲时，杆柱的截面一侧受压另一侧受拉，虽然拉力主要由钢筋承受，混凝土同钢筋 一起伸长，但混凝土因受拉而可能出现裂缝，裂缝较宽时会进水而使钢筋锈蚀，防止裂缝的最好方 法是在杆柱浇注前将钢筋预拉，使混凝土在承载前就承受"预压应力”，当电杆承载受拉时受拉区的 混凝土由于有“预压应力”而不致裂缝，这种电杆称为预应力钢筋混凝土电杆。
配电网电缆线路
（一）电力电缆的基本结构和种类 按电缆的绝缘材料不同分类： 油浸纸绝缘电缆、塑料绝缘电缆和橡皮绝缘电缆。
配电网电缆线路
（二）电力电缆的型号编制原则 第112题
配电网电缆线路
（二）电力电缆的型号编制原则 第112题
（三）电缆的敷设方式 1.直埋敷设
配电网电缆线路
第46题
配电网电缆线路
配电网架空线路
3.杆塔的基础
钢筋混凝土电杆基础，根据土质的不同，可在杆坑加装底 盘、卡盘和拉线盘，统称“三盘”。底盘作用是承受混凝土电 杆的垂直下压荷载以防止电杆下沉；卡盘是当电杆所需承担的 倾覆力较大时，增加抵抗电杆倾倒的力量；拉线盘依靠自身重 量和填土方的总合力来承受拉线的上拔力，以保持杆塔的平衡 。第77题
（4）终端杆用在线路首末的两 终端处，是耐张杆的一种，正常情 况下除承受导线的重量和水平风力 荷载外，还要承受顺线路方向导线 全部拉力的合力。
配电网架空线路
2.杆塔类型
（5）分支杆用在分支线路与主 配电线路的连接处，在主干线方向上 它可以是直线型或耐张型杆，在分支 线方向上时则是终端杆；分支杆除承 受直线杆塔所承受的载荷外，还要承 受分支导线等垂直荷重、水平风力荷 重和分支方向导线全部拉力。
配电网开关类设备
（二）柱上配电开关
1.柱上断路器
第65题
断路器是指能够关合、承载和开断正常回路条件下的电流
并能关合、在规定的时间内承载和开断异常回路条件下的电流
的开关设备。
断路器具有可靠的灭弧性能，它不仅能通断正常的负荷电
流，而且能接通和承担一定时间的短路电流，并能在保护装置
作用下自动跳闸，切除短路故障。
第80题
配电网架空线路
瓷绝缘子
玻璃绝缘子
合成绝缘子
配电网架空线路
配电网架空线路
（五）拉线 架空配电线路特别是农村低压配电线路为了平衡导线或风 压对电杆的作用，通常采用拉线来加固电杆，拉线的设置是低 压架空配电线路必不可少的一项安全措施。第81题
二、配电网电缆线路
配电网电缆线路
（一）电力电缆的基本结构和种类 电力电缆是指外包绝缘的交合导线，有的还包金属外皮并 加以接地。电力电缆的基本结构一般有由导体、绝缘层、护层 三部分组成，6千伏及以上电缆导体外和绝缘层外还增加了屏 蔽层。第44题
配电网开关类设备
（二）柱上配电开关 4.柱上重合器
（2）电压型重合器。检测到线路失压后即跳闸、来电后延时重合的称 为电压型重合器。变电所内出线断路器需两次重合配合完成故障隔离与恢 复供电，其中第一次重合为判别故障段，依据各分段点开关合闸的数量确 定故障段并将故障段两侧开关闭锁隔离故障，第二次重合为恢复非故障段 的供电，整路馈线仅重合一次故障电流，完成故障隔离与恢复供电时间较 长。适用于辐射型或环网型的短线路，实现初级自动化。
配电网架空线路
配电网架空线路
2.杆塔类型 （6）跨越杆用在跨越公路、铁路、河流和其他电力线等大 跨越的地方；为保证导线具有必要的悬挂高度，一般要加高电 杆；为加强线路安全，保证足够的强度，还需加装拉线。
配电网架空线路
3.杆塔的基础
将杆塔固定在地下部分的装置和杆塔自身埋入土壤中起固 定作用部分的整体统称为杆塔的基础。杆塔的基础起着支撑塔 杆全部荷载的作用，并保证杆塔在受外力作用时不发生倾倒或 变形。杆塔基础包括电杆基础和铁塔基础。第76题
配电Hale Waihona Puke 开关类设备（二）柱上配电开关
4.柱上重合器
第71题
重合器是指本身具备故障电流检测和操作顺序控制与执行功能，无需
提供附加继电保护和操作装置的开关设备。它能够自动检测通过重合器主 回路的电流，故障时按反时限保护自动开断故障电流，并依照预定的延时 和顺序进行多次地重合。
配电网开关类设备
（二）柱上配电开关 4.柱上重合器
配电网开关类设备
配电网开关类设备
正常时，靠熔丝的张力使熔管上动触头与上静 触头可靠接触，当故障时，过电流使熔丝熔断时， 断口在熔管内产生电弧，熔管内衬的消弧管产气材 料在电弧作用下产生高压力喷射气体，吹灭电弧。 随后，弹簧支架迅速将熔丝从熔管内弹出，同时熔 管在上、下弹性触头的推力和熔管自身重量的作用 下迅速跌落，形成明显的隔离空间。在熔管的上端 还有一个释放压力帽，放置有一点熔点熔片。当开 断大电流时，上端帽的薄熔片融化形成双端排气； 当开断小电流时，上端帽的薄熔片不动作，形成单 端排气。第73题
配电网一次设备
目录
一、配电网架空线路 二、配电网电缆线路 三、配电网开关类设备 四、配电变压器 五、配电网的防雷保护
一、配电网架空线路
配电网架空线路
（一）杆塔 杆塔是支承架空线路导线，并使导线与导线之间，导线与 杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距 离。第75题
配电网架空线路
（二）导线 2.绝缘导线：架空绝缘配电线路适用于城市人口密集地区 线路走廊狭窄，架设裸导线线路与建筑物的间距不能满足安全 要求的地区，以及风景绿化区、林带区和污秽严重的地区等。
第41题
配电网架空线路
（二）导线 2.绝缘导线分类：架空配电线路绝缘导线按电压等级可分 为中压绝缘导线、低压绝缘导线；按架设方式可分为分相架设 、集束架设。第41题
第79题
悬吊金具
配电网架空线路
拉线金具 连接金具
配电网架空线路
