组态软件控制技术教程00综述
《组态软件控制技术》课程标准
《组态软件控制技术》课程标准课程代码：03010640 总学时：60 学分：3.5一、课程性质与定位本课程是高职高专电气自动化技术专业的专业核心课程，其目标在于培养学生在电气工程师岗位上从事电气设备和自动化系统集成开发等方面的职业能力，达到本专业获取中、高级职业资格证书考证的基本要求，也是技术技能型人才所必须掌握的基本要素。
在课程设置上，前导课程有《电工电子技术》、《单片机原理与接口技术》、《PLC控制系统安装与编程》、《变频调速系统安装调试与运行维护》等，后续课程有《自动化生产线安装与调试》等。
二、课程设计思路引入自动化仪表与装置行业标准，以工程项目和企业自动化技术员职业成长过程所对应的典型工作任务为学习内容，将职业素质培养融入课程，实施教学做一体化的过程性评价方法，具体设计思路如下：（一）组建以学院专任教师、广西南南铝加工有限公司等企业专家的课程开发和实施团队，分析电气自动化技术在专业职业岗位的工作任务，按照一定的逻辑关系进行排序，对完成任务应具备的知识、能力、素质做出较为详细的描述，形成团队成员认可、线索清晰、层次分明的工作任务分析表；（二）根据能力复杂程度，整合典型工作任务。
召开有教学专家、课程建设团队人员参与的课程标准建设会议，形成课程标准；（三）引入自动化仪表与装置行业标准，校企共同进行课程整体设计、单元设计、教学组织设计、教学情景设计；（四）以广西南南铝加工有限公司的液压挤压机自动化控制系统操作、维护维修等职业岗位的工作过程为导向，从初级到高级，从简单到复杂，设计反应车间监控中心控制系统设计、开关量组态工程设计、模拟量组态工程设计、铝加工组态控制系统综合设计四个学习项目，包含简单工程的建立与运行、南南铝业模拟铝挤压组态控制系统综合设计等16个情境；（五）根据教学规律及认知过程，构建教学计划、考核评价办法、课程考核标准及题库、多媒体教学资源建设，按照资讯计划、决策实施、评价反馈等步骤组织教学。
控制组态软件

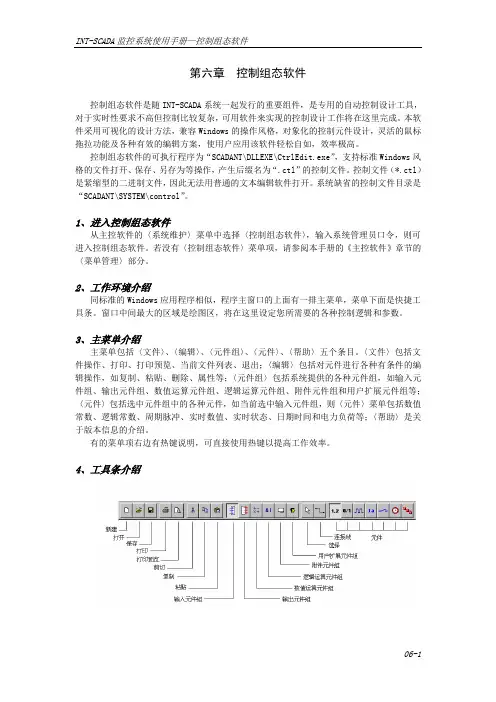

第六章控制组态软件控制组态软件是随INT-SCADA系统一起发行的重要组件，是专用的自动控制设计工具，对于实时性要求不高但控制比较复杂，可用软件来实现的控制设计工作将在这里完成。
本软件采用可视化的设计方法，兼容Windows的操作风格，对象化的控制元件设计，灵活的鼠标拖拉功能及各种有效的编辑方案，使用户应用该软件轻松自如，效率极高。
控制组态软件的可执行程序为“SCADANT\DLLEXE\CtrlEdit.exe”，支持标准Windows风格的文件打开、保存、另存为等操作，产生后缀名为“.ctl”的控制文件。
控制文件（*.ctl）是紧缩型的二进制文件，因此无法用普通的文本编辑软件打开。
系统缺省的控制文件目录是“SCADANT\SYSTEM\control”。
1、进入控制组态软件从主控软件的〈系统维护〉菜单中选择〈控制组态软件〉，输入系统管理员口令，则可进入控制组态软件。
若没有〈控制组态软件〉菜单项，请参阅本手册的《主控软件》章节的〈菜单管理〉部分。
2、工作环境介绍同标准的Windows应用程序相似，程序主窗口的上面有一排主菜单，菜单下面是快捷工具条。
窗口中间最大的区域是绘图区，将在这里设定您所需要的各种控制逻辑和参数。
3、主菜单介绍主菜单包括〈文件〉、〈编辑〉、〈元件组〉、〈元件〉、〈帮助〉五个条目。
〈文件〉包括文件操作、打印、打印预览、当前文件列表、退出；〈编辑〉包括对元件进行各种有条件的编辑操作，如复制、粘贴、删除、属性等；〈元件组〉包括系统提供的各种元件组，如输入元件组、输出元件组、数值运算元件组、逻辑运算元件组、附件元件组和用户扩展元件组等；〈元件〉包括选中元件组中的各种元件，如当前选中输入元件组，则〈元件〉菜单包括数值常数、逻辑常数、周期脉冲、实时数值、实时状态、日期时间和电力负荷等；〈帮助〉是关于版本信息的介绍。
有的菜单项右边有热键说明，可直接使用热键以提高工作效率。
4、工具条介绍5、新建、打开、保存、另存为、打印、打印预览、打印设置这些功能与标准的Windows操作风格一样，不作具体介绍。
组态软件操作指南概述
组态软件操作指南概述本章内容KingSCADA软件结构KingSCADA软硬件环境KingSCADA与外部设备KingSCADA软件结构KingSCADA是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
它基于Windows XP/Windows 7/Windows 8/Windows10/Windows Server 2008/Windows Server 2012等操作系统，并支持多语言的操作系统。
用户可以在企业网络的所有层次的各个位置上及时获得系统的实时信息与历史信息。
采用KingSCADA开发工业监控系统，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。
它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。
KingSCADA软件结构由工程设计器、画面编辑器及运行系统三部分构成。
工程设计器：工程设计器是一个应用开发设计工具，用于创建应用、创建监控画面、定义监控的设备、定义相关变量、命令语言以及设定运行系统配置等系统组态工具。
画面编辑器：在画面编辑器中用户可以绘制图形画面、设置动画链接、配置报警窗口、配置趋势曲线窗口等与图形有关的所有操作。
运行系统：工程运行界面，从采集设备中获得通讯数据，并依据画面编辑器的动画设计显示动态画面，实现人与控制设备的交互操作。
KingSCADA软硬件环境1、硬件要求硬件：Intel 酷睿2 双核4线程内存：2G硬盘空间：KingSCADA完全安装占用空间需约350M，建议100GB硬盘。
显示器：VGA、SVGA或支持桌面操作系统的任何图形适配器。
要求最少显示256色，推荐无限色支持鼠标：任何PC兼容鼠标通讯：RS-232CUSB接口：用于插入KingSCADA加密锁（软授权不用）（KingSCADA对于主频有一定要求，对于有较多逻辑脚本系统，建议2.3GHz以上）2、软件要求KingSCADA与外部设备Windows操作系统，支持的操作系统语言版本：中文简体、英文、日文Windows 7专业版和旗舰版Window 8专业版和旗舰版Window 10专业版和旗舰版Windows Server 2012专业版和旗舰版Windows Server 2008专业版和旗舰版Windows Server 2003 专业版和旗舰版Windows Xp sp3Windows Vista专业版和旗舰版注：支持32位和64位，不支持Home版。
组态软件控制技术教程00综述共55页PPT
组态软件控制技术教程00综 述
41、实际上，我们想要的不是吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
第1讲易控组态软件课件
信息处理 和管理
组态软件在信息化环境中处于承上启下的中间层位置
目前组态软件自身的信息处理和管理能力、与其它系统的信息交互手段和 灵活性等均不足，需要大幅度增强
第12页/共15页
• 特征四：新技术应用速度加快、与IT差距缩小
• 特征五：开放性、可扩展性及易用性更好
• 开放性和可扩展性是组态软件与其它软件以及信息系统进行集成和协调的关 键
•彻底网络化的计算机“计 算”， 通过局域网和广域 网连接的计算机群实现复 杂的网络化“计算” •计算机分工协作，服务架 构 •计算机“计算”已经不是 中心， 网络和连接才是中 心（微软 vs Google） •规模：小、中、大 •复杂：低、中、高 •组件化、服务化、协同、 C/S、B/S的融合；
组态软件的三个时代和主要特征
教学难点：
实际监控现场需求理解 最新IT技术和自动化软件技术的结合
教学方法：
大屏幕投影演示 易控软件操作
时间安排：
1学时
第2页/共15页
1.1 什么是组态软件？
• 组态软件：又称为组态监控软件，是面向自动化系统的通用数据采 集和监控的专用软件。
组态概念来自英文Configure， “组态”的过程也称为“二次开发”，组态软 件被称为“二次开发平台”。 在国外一般称为SCADA软件，也称为HMI/MMI软件，起源于DCS系统
• 开放和扩展还能方便地为系统增加新的功能
•
一个
OPC
更
易
用S的QL组Se态rve软r
件
能
使
用
户
开
发
实
际
应
用
的
时
间
大
幅度缩短
图形库
《组态软件控制技术》课程标准
《组态软件控制技术》课程标准课程名称：组态软件控制技术学分：4计划学时：72适用专业：光伏应用技术前言1.1课程性质本课程是光伏应用技术专业的一门专业拓展课。
其功能是通过典性的项目任务教学方式，采取情境教学方法培养学生对项目任务的设计分析能力、对设计软件的实践操作能力和计算机技术的综合应用能力。
本课程与前修课程可编程序控制器技术应用课程相衔接，共同培养学生较完备的计算机组态软件和触摸屏技术知识、较强的设计能力、拓展能力；与后续课程生产过程自动控制实训、毕业设计相衔接，共同培养学生较好的自动化技术设计和实践能力，具备从事本专业职业岗位工作所必需的专业核心能力。
本门课程的先修课程有《电机拖动及控制》《电气控制及PLC技术应用》等。
1.2设计思路通过对本专业电气智能工程师、装配电工、维修电工工作岗位分析，确定了课程的设计思路为：本课程紧紧围绕相关岗位所需的职业技能要求，按照学生的认知规律和职业能力培养规律，选取具有代表性、实用性、综合性的典型组态软件应用训练项目任务作为教学载体，实现组态软件应用操作的教学过程。
通过完成从简单到复杂、从制作单一任务的组态画面到搭建组态应用任务项目的完整操作过程，让学生在实践操作中完成知识的学习、总结和提升，融理论学习于实践操作过程之中，综合训练学生的设计分析能力，使教学过程和学习过程符合高职学生的认知规律和知识体系的构建过程，并逐步培养学生的职业工作能力和自主学习能力。
2．课程目标1.1总体目标以实践应用为主旨，以强化学生对理论知识的理解为主线，知识点随着实际项目任务的需要引入,使学生在完成项目任务的同时掌握知识和技能，确保岗位所需专业技能的同时又兼顾原有知识体系的相对完整性, 有效地达到对组态软件应用知识体系的构建。
1.2具体目标1.2.1知识目标了解目前常用组态软件的最新发展及其在各领域中的应用。
掌握常用组态软件的基本术语、定义、概念和规律及设计流程，会有效地与前后工作程序相衔接。
组态软件控制技术ppt课件
最新版整理ppt
上一页
下一页
返回 6
实训1 基于组态王Kingview 6.50实现对 机械手的控制实训
标注3 图素隐含连接：m6||m7||m8||m9||m10 标注4 图素隐含连接：m6||m7||m10 标注5 图素隐含连接：m10 标注6 图素隐含连接：m8||m9 标注7 图素隐含连接：m6||m7||m8||m9 标注8 图素隐含连接：m11 标注9 图素隐含连接：m12&&x1==0||m18 标注10 图素隐含连接：m12&&x1==0 标注11 图素隐含连接：x1&&m12||m13||m14||m15||m16||m17 标注12 图素隐含连接：x1&&m12||m17
最新版整理ppt
上一页
下一页
返回 7
实训1 基于组态王Kingview 6.50实现对 机械手的控制实训
标注13 图素隐含连接：m13||m14||m15||m16 标注14 图素隐含连接：m13||m16 标注15 图素隐含连接：m13 标注16 图素隐含连接：x1&&m12 标注17 图素隐含连接：m14||m15 标注18 图素隐含连接：m14 标注19 图素隐含连接：m15||m16
具体控制要求是： （1）按下上电按钮后，机械手得电进入工作状态。 （2）按下复位按钮后，复位指示灯闪烁，不管机械手在什么位置，
都将回到原始位置。
最新版整理ppt
上一页
下一页
返回 4
实训1 基于组态王Kingview 6.50实现对 机械手的控制实训
组态软件的基本原理与功能介绍
组态软件的基本原理与功能介绍组态软件是一种用于实时监控和控制工程系统的软件工具。
它提供了用户友好的图形用户界面，使用户能够直观地查看和操作工程设备。
本文将介绍组态软件的基本原理以及其常见的功能。
一、基本原理组态软件的基本原理是将工程系统的各个部分以图形方式呈现在计算机屏幕上，通过图形界面与实际设备进行交互。
其原理主要包括以下几个方面：1. 数据采集与处理：组态软件通过与监控设备通信，实时获取设备的数据信息。
这些数据可以是温度、压力、流量等各种测量值，也可以是设备状态、报警信息等。
2. 图形显示：获取到的数据将以图形方式显示在计算机屏幕上，通常采用二维或三维图形形式。
用户可以根据需要自定义图形界面，以方便地监控和操作设备。
3. 实时监控：组态软件能够及时更新显示的数据，并在需要时实时刷新，使用户能够随时了解设备的状态和运行情况。
用户可以通过图形界面直观地观察设备的变化，并及时采取相应的控制措施。
4. 远程控制：组态软件支持对远程设备的监控和控制。
用户可以通过网络连接到远程设备，远程监控设备运行情况，并进行远程操作。
二、功能介绍组态软件具有丰富的功能，主要包括以下几个方面：1. 数据采集与显示：组态软件可以连接各种传感器，实时采集各种数据，并将其以直观的图形形式显示在屏幕上。
用户可以选择展示特定的数据，添加趋势曲线等方式进行数据分析。
2. 实时报警与事件记录：当设备出现异常情况时，组态软件能够发出声音或弹窗报警，提醒用户采取相应的措施。
同时，软件还能记录报警事件的发生时间、类型和处理情况，为后续的故障排除提供参考。
3. 远程控制与操作：组态软件不仅可以对设备进行监控，还能进行相应的远程控制。
用户可以通过软件界面远程开关设备，调整设备参数，实现对远程设备的全面控制。
4. 报表生成与导出：组态软件支持生成各种报表，如历史数据表、设备运行状态表等。
用户可以根据需要选择不同的报表格式，并将其导出为Excel、PDF等文件格式进行保存或打印。
组态软件控制技术：组态王软件使用步骤介绍
3 创建组态画面--动画连接
所谓“动画连接”就是建立画面的图素与 数据库变量的对应关系。 组态王提供有１０个大类的动画连接： 属性变化：共有三种连接（线属性、填充属性、文
本色），它们规定了图形对象的颜色、线型、填充类 型等属性如何随变量或连接表达式的值变化而变化。 单击任一按钮弹出相应的连接对话框。线类型的图形 对象可定义线属性连接，填充形状的图形对象可定义 线属性、填充属性连接，文本对象可定义文本色连接。
快捷键删除选中的工程。 属性：在工程列表区中选择任一工程后，单击
此快捷键弹出工程属 性对话框。 备份：工程备份是在需要保留工程文件的时候，把组态
王工程压缩成组态王自己的“.cmp”文件。 恢复：单击此快捷键可将备份的工程文件恢复到工程列
表区中。 DB ： 导出：利用此快捷键可将组态王工程数据词典中
的变量导出到EXCEL 表格。 DB ： 导入：利用此快捷键可将EXCEL 表格中编辑好的
3创建组态画面建立新画面1在工程浏览器左侧的工程目录显示区中选择画面选项在右侧视图中双击新建图标弹出新建画面对话框3创建组态画面时间长度和更新频率变量模拟输出有些有模拟输入交互点动态点不同动画连接填充区分好mvpv带1位小数3创建组态画面使用图库管理器?选择图库菜单中打开图库命令或按f2键打开图库管理器3创建组态画面动画连接所谓动画连接就是建立画面的图素与数据库变量的对应关系
命令语言连接：所有的图形对象都可以定义三种命
令语言连接中的一种，命令语言连接使被连接对象在 运行时成为触敏对象。当TouchVew运行时，触敏对象 周围出现反显的矩形框，可由鼠标或键盘选中。按 SPACE键、ENTER键或鼠标左键，就会执行定义命令 语言连接时用户输入的命令语言程序。按动相应按钮
组态软件概述范文
组态软件概述范文
组态软件是用于控制工业自动化设备和系统的特殊类型的应用程序。
它由一组可以在计算机上运行的程序组成，允许操作和管理一个或多个自
动化设备，其结果是更高的生产率和更低的成本。
它们可以被用来控制单
一设备，也可以用来控制整个系统，从而满足业务的各种需求。
组态软件通常由以下几个部分组成：设备管理器、连接管理器、文件
管理器，以及控制管理器和变量管理器。
设备管理器用来管理系统连接的
设备，比如传感器、执行器、设备从而创建一个可编程网络。
连接管理器
用来建立系统之间的连接，从而使连接的设备可以通过网络进行对等通信。
文件管理器用来管理网络上所有文件的访问权限和操作权限，以防止文件
被非法操作和访问。
控制管理器主要用来控制网络中设备的运行状态，比
如设备的启动、停止、运行模式等。
变量管理器用来设置网络上所有设备
的变量，以便更好地控制网络中的设备。
组态软件具有许多优点。
它允许运行现有的设备和系统而无需人工干预，可以大大降低人力成本。
它让系统管理员可以更迅速地完成复杂的任务，并能够更有效地将资源配置到不同的设备上。
组态软件控制技术：组态软件概述 (第一讲)
（5）强大的数据库——组态软件一般都有一个实时数据库 作为整个系统数据处理、数据组织和管理的核心。
（6）丰富的功能模块——组态软件以模块形式挂接在基本 模块上，互相独立提高了系统可靠性和可扩展性。利 用各种功能模块，完成实时监控、报表生成、实时曲 线、历史曲线、提供报警等功能。
（7）提供系统开发环境和系统运行环境——系统开发环境 是应用程序的集成开发环境；系统运行环境下目标应 用程序投入实时运行。
组态软件，也称人机界面HMI/MMI (Human Machine Interface /man machine interface)，或监控与数 据采集SCADA (supervisory control and data acquisition)。
1.2 组态软件概述
1. 发展历史
组态软件依赖于计算机控制系统、依赖于计算机 技术的发展。
领域的需求； 最终生成的应用系统运行稳定可靠； 具有与第三方程序的接口，方便数据共享。
1.3 组态软件的性能要求
（1）实时多任务——工业控制系统中重要指标之一。 实时性是指系统应该具有能在限定的时间内对外来
事件作出反映的特性。 对组态软件的要求：在按一定的周期时间对所有事
件进行巡检的同时，可以随时响应事件的中断请求。 实时性一般都要求计算机具有多任务处理能力。
（3）价格不同 ——国内的工控组态软件价格相对低廉。 有的产品将开发版与运行版分开销售, 使应用软件的
不同特性
（1） 脚本语言不同 ——目前组态软件提供脚本语言分 为三种: 类C/ Basic 语言、微软的VBA(visual basic for application) 的编程语言、面向对象的脚本语言。
提供的命令语言函数数量不同。国产组态软件提供了 以汉字作为关键字的脚本语言支持。 （2）与第三方软件通信方式不同 ——不同厂家产品的 协议互不相同，组态软件需要为不同的设备编写大量的 驱动程序。因此出现了OPC 技术。硬件提供商随硬件 提供服务器所需的数据采集程序。 组态软件作为客户 可以通过OPC 与各硬件的驱动程序无缝连接。
力控组态软件培训知识讲解
第二节 组态软件综述
组态软件在国内是一个约定俗成的概念，并没有明确 的定义，它可以理解为“组态式监控软件”。“组态 （Configure）”的含义是“配置”、“设定”、“设置” 等意思，是指用户通过类似“搭积木”的简单方式来完成 自己所需要的软件功能，而不需要编写计算机程序，也就 是所谓的“组态”。它有时候也称为“二次开发”，组态 软件就称为“二次开发平台”。“监控（Supervisory Control）”，即“监视和控制”，是指通过计算机信号 对自动化设备或过程进行监视、控制和管理。
第二节 组态软件综述
•
典型的计算机控制系统通常可以分为设备层、控制层、
监控层、管理层四个层次结构，其中设备层负责将物理信
号转换成数字或标准的模拟信号，控制层完成对现场工艺
过程的实时监测与控制，监控层通过对多个控制设备的集
中管理，来完成监控生产运行过程的目的，管理层实现对
第二节 组态软件综述
(3) 丰富的功能模块。提供丰富的控潲功能库，满足用户的 测控要求和现场荽求。利用各种功能模块，完成实时监控 产生 功能报表 业示历史曲线、实时曲线、提侠报警等功能，使系统 具有良好的人机界面，易于操作，系统既叫适用于单机集中式 控制、DCS分布式控制，也可以是带远程遇信能力的远程测控 系统．
（4）强大的数据库。配有实时数据库，可存储各种数据，如 模拟量、离散童、字符型等，实现与外部设备的数据交换。
（5）可编程的命令语言。有可编程的命令语言，使用户可根 据自己的需要编鸾程序，蹭强图形界面
（6）周密的系统安全防范，对不同的操作者，赋予不同的操 作权眼，保证整个系统的安全可靠运行。
（7）仿真功能．捉供强大的仿真功能使系统并行设计，从而 缩短开发周期。
第二节 组态软件综述
组态软件实用技术教程(刘忠超)1-2章 (2)
2.2.1 驱动器种类
• IFIX中驱动器分为两大类：过程硬件I/O驱动器和 仿真驱动器（SIM 驱动器）。
• 过程硬件I/O驱动器类型种类繁多，与不同的硬件 设备通讯方式，有多种 I/O驱动器类型。串口通 讯对应 COM 驱动器。标准 PC只支持两个串口， 可以用 Digiboard卡扩展串口。硬件供应商提供 的驻留卡对应RES驱动器。以太网卡对应ETH驱动 器，还有其它类型的一些驱动器。在一个 SCADA 可以同时有多种 I/O驱动器类型，详细的I/O驱动 器代码如表2-5所示。不同驱动器的优缺点如表26所示。
第2章 iFIX软件系统配置
•
2.1 系统配置应用程序
•
2.2 iFIX驱动器
• IFIX启动之后，软件自动寻找一个文 件以决定本地的设置。该文件包含特 定的程序和选项方面的内容，它对节 点来说是独一无二的。要完成这些设 定必须使用系统配置应用(System Configuration Utility)。系统配置主要 包括：文件路径设置，网络连接，报 警和信息设置以及其它启动任务。
• I/O驱动程序是通过任务配置对话框的I/O控制程序来启动。 安装一个I/O驱动程序时，I/O控制程序会自动添加到任务列 表中。如果在任务栏中删除I/O控制程序，可以再添加回来。 表2-3列出了用于指定I/O驱动程序如何启动的命令行参数。 注意：iFIX I/O驱动程序7.x 或更高版本将自动启动与 OPC 服务器的通信。不需要命令行参数
驱动器类型 优点
缺点
串口（COM）可直接利用PC机串 通讯速度慢
口
通讯距离短
可以通过MODEM
费用低
以太网 （ETM）
通讯速度快 费用低 比较灵活
具有良好通讯 过载能力（尤 其在没有特殊 的工业现场 LAN的时候）
组态软件讲解(新)大学课程使用教程!
人机监控界面系统的构成
一般人机界面监控 系统的构成如右 操作员(User)面对 PC机 PC机利用各种通 讯手段与PLC建立 通讯 PC从PLC中获得 数据，并利用PC 的强大图形功能动 态显示这些数据 PLC完成对生产设 备的控制
User PC
PLC
Pump
组对象:用来存储具有相同存盘属性的多个变量的集
合，内部成员可包含多个其他类型的变量。组对象
只是对有关联的某一类数据对象的整体表示方法，
而实际的操作则均针对每个成员进行。
动画刷新周期：动画更新速度，即颜色变换、物体
运动、液面升降的快慢等，以毫秒为单位。
父设备：本身没有特定功能，但可以和其他设备一
起与计算机进行数据交换的硬件设备。如：串口父
②设备窗口：是连接和驱动外部设备的工作环境。
在本窗口内配置数据采集与控制输出设备，注册设
备驱动程序，定义连接与驱动设备用的数据变量。
③用户窗口：本窗口主要用于设置工程中人机交互
的界面。诸如：生成各种动画显示画面、报警输出、
数据与曲线图表等。
④实时数据库：是工程各个部分的数据交换与处理
中心，它将MCGS工程的各个部分连接成有机的整 体。在本窗口内定义不同类型和名称的变量，作为 数据采集、处理、输出控制、动画连接及设备驱动 的对象。
MCGS自动生成，具体处理的内容由用户充填。 循环策略：按照用户指定的周期时间，循环执行策 略块内的内容，通常用来完成流程控制任务。
退出策略：退出运行环境时执行的策略。该策略由
MCGS自动生成，自动调用，一般由该策略模块完
成系统结束运行前的善后处理任务。
用户策略：由用户定义，用来完成特定的功能。用
组态软件控制技术教程00综述
2、计算机与常规控制装置双重监控方式
两套控制系统之间可以切换，互为备用， 保证系统安全可靠运行。 由于需要设置两套完整的控制系统，投资 比较大； 由于两套系统并存，相互之间要切换，二 次接线复杂，可靠性可能有所降低。
3、以计算机为基础的监控方式
常规控制部分可以大大简化，平时都采用 计算机控制。 设立有机旁控制盘，当计算机监控系统出 现故障时，可以就地操作。 中控室仅设置计算机监控系统的值班员控 制台。 适合对旧电厂的自动化进行改造，是目前 主要的监控形式。
事故记录、 追忆功能
能够记录系统发生事故的原因、时间、动作值等信息； 能够根据设定的要求，在发生事故时记录和事故发生有关 的相关量； 能够在事故发生后，查询事故发生的原因、时间、动作值 及相关量，方便用户分析或查找发生事故的具体原因；
统计计算功能
能够计算和统计每年、每月、每日的发电量； 能够进行经济运行计算，如每度电耗水量的计算等； 能够统计开停机次数，每个设备发生故障的次数等信息；
分布式计算机监控系统
地域上控制设备比较分散，分散于主厂房、 中控室、开关站、闸门控制室等处。各个设 备通过通信相连，从而减少了二次电缆的铺 设。 凡是不涉及全系统性质的监控功能可安排在 较低层实现，提高了响应性能，减轻了控制 中心的负担，减少信息传输量。 系统的局部故障一般不会引起全系统的故障， 从而提高系统的可靠性。 可以灵活地适应被控制生产过程的变更和扩 大，可实施分阶段投资，提高了系统的灵活 性和经济性。
组态软件
课程说明
本课程为专业课程，主要学习计算机监控 系统上位机组态技术，包括画面绘制、变 量建立、动画组态、数据通讯、报警处理、 历史数据处理、报表处理、安全 管理、脚 步程序编写等知识。
组态软件控制技术教程00综述共55页
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
40、学而不思则罔，思而不学则殆。——孔子
谢谢！Leabharlann 36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行安全监视
全厂数据监视-如电压、电流、温度、压力等。 越复限监视 事故顺序判别 趋势分析 故障、事故状态显示
人各系统的运行状态、设备的动态操作过程、事故和故障报警、 有关参数和运行监视图、操作接线图等画面，以及趋势曲线、各一览表等； 通过CRT、鼠标或键盘等输入设备，向计算机系统发出电站设备的监控命令； 对计算机系统进行各种操作 ； 事故、故障的音响或语音报警； 各种记录、报表、操作票等的打印； 提供编辑、软件开发和操作员培训的接口。
计算机监控系统结构
二种常见结构形式
集中式 计算机监控系统
分布式 计算机监控系统
计算机监控系统结构
集中式计算机监控系统
中央控制主机 控制台 远动通讯
1＃机组自动化装置
2＃机组自动化装置
升压站及公用设备自动化装置
特点： 为了克服对一台集控机过分依赖的缺点，可以 一般是将数据全部采集到主计算机进行处理。然后根据计 算机计算结果，把相关的控制结果传给各个测控点进行控 增设第二台集控机作为备用，以提高整个系统的可 制和调节。 靠性。备用方式一般有三种： 简单,较易于实现,改造或系统升级比较方便，投资比较低 ； 1、冷备用方式：平时主计算机运行，备用计 可靠性不高。一旦主计算机机出现故障，整个控制系统将 面临瘫痪的危险。 算机不参与生产过程的控制。 2、温备用方式：主、备用计算机都运行，备 用计算机一般只承担监视任务，当主计算机出现故 障时，人为切换到备用计算机。 3、热备用方式：两台计算机是并列运行的， 执行同样的程序 ，双机可以同时进行操作，互不影 响。一台计算机故障不影响另外一台计算机的运行 ，提高了系统的可靠性。
4、取消常规设备的计算机监控方式
取消了中控室常规的集中控制设备，机旁 也取消了自动操作盘。不考虑在机组控制 单元发生故障时进行机旁的自动操作。 对计算机系统的可靠性提出更高的要求， 冗余度也要进一步提高。这种方式投资比 较大，比较适合新建电厂的自动化控制， 是未来的水电站计算机控制方式的主流。
计算机监控系统功能
数据采集与处理
事故记录、 追忆功能 统计计算功能 打印报表功能 设备操作监视 运行安全监视 人机接口功能 自诊断诊断功能
数据处理功能 对采集的数据是否有效进行鉴别，去掉无效数据； 对有效采集的数据进行必要的变换； 对采集的模拟量进行越限检查，越限时产生报警报告并自动记录 ； 对报警的数字量产生报警报告并记录，包括事件顺序记录 ； 根据监控或管理要求对采集的数据进行各种计算，包括累加和统计计 算，趋势或梯度分析 ； 将有关数据生成数据库，如实时数据库和历史数据库。 实时数据库是将从各个设备采集并传来的各种物理量经过处理后， 进行存放和管理的数据库，以供不同的画面用于实时显示、事件 处理、历史操作等。 历史数据库主要包括历史数据和趋势记录等，可用保存、显示、 查询历史数据，能够根据历史数据生成趋势数据。
组态软件
课程说明
本课程为专业课程，主要学习计算机监控 系统上位机组态技术，包括画面绘制、变 量建立、动画组态、数据通讯、报警处理、 历史数据处理、报表处理、安全 管理、脚 步程序编写等知识。
PLC C语言程序 设计 电子技术 计算机文 化基础
组态技术
计算机监 控与运行
仿真实训 安装与运 行实训
计算机监控系统发展情况
分布式计算机监控系统
地域上控制设备比较分散，分散于主厂房、 中控室、开关站、闸门控制室等处。各个设 备通过通信相连，从而减少了二次电缆的铺 设。 凡是不涉及全系统性质的监控功能可安排在 较低层实现，提高了响应性能，减轻了控制 中心的负担，减少信息传输量。 系统的局部故障一般不会引起全系统的故障， 从而提高系统的可靠性。 可以灵活地适应被控制生产过程的变更和扩 大，可实施分阶段投资，提高了系统的灵活 性和经济性。
打印报表功能 能够根据用户要求生成各种表格； 能够进行定时或召唤打印各种表格； 自诊断功能 能够对系统的运行是否正常运行进行监视，当出 现故障或异常时，能够根据检测的结果，给予用 户足够的信息； 能够在出现问题时，自动进行必要的处理，如双 击切换、自动切除故障部分，以免影响整个系统 的安全运行；
以常规控制装 置为主、计算 机为辅 监控方式 演变 计算机与常规 控制装置双重 监控方式
取消常规设 备的全计算 机控制方式
以计算机为 基础的监控方式
1、以常规控制装置为主、计算机为辅的监控方式
计算机只起监视、记录打印、经济运行计 算、运行指导等辅助作用，水电站的控制 功能仍由常规控制装置来完成。 对计算机可靠性的要求不是很高，即使计 算机发生故障，水电站的仍可以正常运行， 只是局部性能方面有所降低。
2、计算机与常规控制装置双重监控方式
两套控制系统之间可以切换，互为备用， 保证系统安全可靠运行。 由于需要设置两套完整的控制系统，投资 比较大； 由于两套系统并存，相互之间要切换，二 次接线复杂，可靠性可能有所降低。
3、以计算机为基础的监控方式
常规控制部分可以大大简化，平时都采用 计算机控制。 设立有机旁控制盘，当计算机监控系统出 现故障时，可以就地操作。 中控室仅设置计算机监控系统的值班员控 制台。 适合对旧电厂的自动化进行改造，是目前 主要的监控形式。
事故记录、 追忆功能
能够记录系统发生事故的原因、时间、动作值等信息； 能够根据设定的要求，在发生事故时记录和事故发生有关 的相关量； 能够在事故发生后，查询事故发生的原因、时间、动作值 及相关量，方便用户分析或查找发生事故的具体原因；
统计计算功能
能够计算和统计每年、每月、每日的发电量； 能够进行经济运行计算，如每度电耗水量的计算等； 能够统计开停机次数，每个设备发生故障的次数等信息；
组态软件在计算机监控 系统中的地位
是指数据采集与过程控制一体的专业软件， 是计算机监控系统中监控层一级的软件平 台和开发环境。 组态软件主要一般分为组态（设计）系统 和运行系统。
