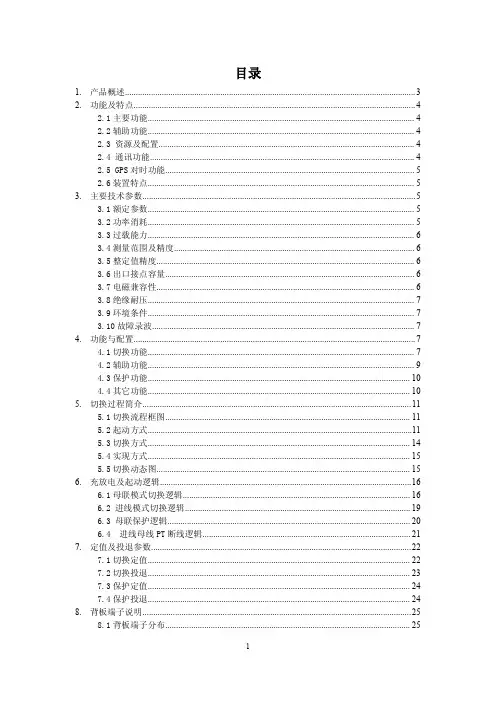

目录1.产品概述 (3)2.功能及特点 (4)2.1主要功能 (4)2.2辅助功能 (4)2.3资源及配置 (4)2.4通讯功能 (4)2.5GPS对时功能 (5)2.6装置特点 (5)3.主要技术参数 (5)3.1额定参数 (5)3.2功率消耗 (5)3.3过载能力 (6)3.4测量范围及精度 (6)3.5整定值精度 (6)3.6出口接点容量 (6)3.7电磁兼容性 (6)3.8绝缘耐压 (7)3.9环境条件 (7)3.10故障录波 (7)4.功能与配置 (7)4.1切换功能 (7)4.2辅助功能 (9)4.3保护功能 (10)4.4其它功能 (10)5.切换过程简介 (11)5.1切换流程框图 (11)5.2起动方式 (11)5.3切换方式 (14)5.4实现方式 (15)5.5切换动态图 (15)6.充放电及起动逻辑 (16)6.1母联模式切换逻辑 (16)6.2进线模式切换逻辑 (19)6.3母联保护逻辑 (20)6.4进线母线PT断线逻辑 (21)7.定值及投退参数 (22)7.1切换定值 (22)7.2切换投退 (23)7.3保护定值 (24)7.4保护投退 (24)8.背板端子说明 (25)8.1背板端子分布 (25)8.2模拟量端子含义 (26)8.3开入量端子含义 (27)8.4开出量端子含义 (27)9.外形及安装尺寸 (29)10.装置使用说明 (30)10.1装置面板布置 (30)10.2显示界面说明 (31)10.3菜单使用说明 (32)10.4常见问题及建议 (34)10.5事故分析 (35)附录：快速切换原理 (36)A.1快速切换 (38)A.2同捕切换 (38)A.3残压切换 (38)A.4长延时切换（必须投入） (39)1.产品概述DCM-635系列电源无扰动快速切换装置，适用于石化、煤炭、冶金、建材、热电厂或发电厂保安电源的无扰动切换。
本装置可以在系统供电电源发生故障时，根据系统运行状态，迅速切除故障电源，检测待合闸两侧的电压素质如满足合闸要求时合上备用电源，避免在电源快速切换时造成的电源中断或者设备冲击损坏，保证负荷无扰动不断电连续运行。
WCB-820A微机厂变保护测控装置使用说明书(CPU V1.00 CRC=5E31)
0XJ 463 279第 2 页共 61 页旧底图总号底图总号签字日期4.20. 录波 (17)4.21. GPS对时 (17)4.22. 打印功能 (17)4.23. 网络通信 (17)5.保护信息说明 (18)5.1. 定值整定信息 (18)5.2. .WCB-821A定值： (18)5.3. .WCB-821A压板： (19)5.4. .WCB-822A定值： (19)5.5. .WCB-822A压板： (21)5.6. .动作信息及说明 (22)6.装置对外接线说明 (23)6.1. 装置接线端子 (23)6.2. 装置辅助电源 (23)6.3. 交流电流输入 (24)6.4. 交流电压输入 (24)6.5. 开入及开入电源 (24)6.6. 中央信号输出 (24)6.7. 位置触点 (25)6.8. 跳合闸回路 (25)6.9. 通信端子 (25)6.10. 其它端子 (25)7.人机界面说明 (26)7.1. 面板说明 (26)7.2. 显示菜单说明 (27)8.调试及异常处理 (34)8.1. 调试说明 (34)8.2. 程序检查 (34)8.3. 开关量输入检查 (34)8.4. 继电器开出回路检查 (34)8.5. 模拟量输入检查 (35)8.6. 相序检查 (35)8.7. 整组试验 (35)8.8. 异常处理 (35)9.投运说明及注意事项 (35)10.定值整定说明 (36)10.1. I段、II段电流保护 (36)10.2. 高压侧零序过电流保护 (37)10.3. 低压侧零序过流保护（j dzI.，T） (37)10.4. .瓦斯保护 (38)10.5. 高压侧不平衡电流保护(j dzI.,T) (38)11.通讯说明 (39)11.1. WCB-821A/IEC60870-5-103规约 (39)0XJ 463 279第 3 页共 61 页旧底图总号底图总号签字日期11.2. WCB-822A/IEC60870-5-103规约 (42)11.3. Modbus规约 (45)12.贮存及保修 (57)13.供应成套性 (57)14.订货须知 (57)15.附录A：WCB-821A装置背面端子图 (58)16.附录B：WCB-822A装置背面端子图 (59)17.附录C：装置插件功能示意图 (60)18.附录D：装置操作回路原理图 (61)0XJ 463 279第 5 页共 61 页旧底图总号底图总号签字日期b.集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。
「《电力专业》调节保安系统专业说明书」
1．概述1.1前言本机采用数字式电液调节系统(简称ＤEＨ控制系统),其液压调节系统(简称EＨ系统)控制介质为1４MPa的磷酸脂抗燃液，由一个独立的高压抗燃油供油装置供给整套液压控制系统；而机械保安油为 1.96ＭPa的透平油,由机组所配置的离心式主油泵供给。
每一个进汽阀门均配有一个执行机构以控制其开关:其中高压主汽阀油动机为开关型两位式执行机构;高、中压调节阀油动机为连续型伺服式执行机构，可以接受 40mA的阀位控制信号，控制调节汽阀的开度。
所有油动机的工作介质为高压抗燃油，所有油动机均为单侧进油，即靠油缸液压力开启阀门,靠弹簧力关闭阀门。
油动机的油缸均设有可调缓冲功能。
启机时首先通过挂闸电磁阀20/RS使危急遮断器滑阀复位（挂闸），当危急遮断器滑阀挂闸油压跌落至0.45±０．０5ＭPa时，压力开关63/ＲS触点闭合，发出一个节点信号送给ＤＥH控制系统，DEＨ控制系统即可投入控制；然后由DEH控制系统开启高压主汽阀油动机，高压主汽阀油动机全开后,在其操纵座下壳体上的行程开关触点闭合,发出一个节点信号给ＤＥＨ控制系统，然后高、中压调节阀油动机接受DEH的阀位指令信号开启相对应的蒸汽调节阀门,从而实现机组的启动、升速、并网带电负荷、热负荷等运行。
低压透平油机械保安系统中的危急遮断器滑阀的挂闸操作是通过挂闸组件进行的,通过它运行人员对危急遮断器滑阀进行挂闸操作,使机组具备启动条件。
在抗燃油超速保护系统中布置有两个并联的超速保护电磁阀(20/OPC-1、2)当机组实际运行转速达到或超过1０３%额定转速时或机组甩负荷时，该电磁阀得电打开，迅速关闭各调节汽门，以限制机组转速的进一步飞升。
当机组运行转速降低到额定转速时,OPＣ电磁阀在DEH 系统OPＣ控制器的控制下,失电关闭，ＯPC母管控制油压得以恢复,各调节汽门恢复动作前的开度。
在抗燃油危急遮断保安系统中还布置有四个AST电磁阀,这四个AＳＴ电磁阀的逻辑关系为：两“或”一“与”,既可以防止电磁阀“拒动”又可以防止电磁阀“误动”,它们能接受各种保护停机信号，遮断汽轮机。
富利安自动电源切换器说明书
F50-ATS50amp 125/250V Automatic Transfer Switch Furrions ATS is used to safely switch automatically between mutiple power sources.N O I R R U F C MO Furrion’s 50amp Automatic Transfer Switch with built in safe switch interlock system is used to automatically switch between two separate 12/2 volt AC power sources, these power sources can be from a Generator, shore power cord or inverter.The function of the Furrion Automatic Transfer Switch is to provide a safe and smooth switch over from an inverter or shore power cord automatically when a generator is interlock between contactors to ensure both contactors cannot be closed in parallel which could otherwise create an over voltage situation on the output line.The electrical contacts in the transfer switch are normally in the open position, once AC voltage is applied to input 1 this will automatically close the contacts in contactor 1 and feeds the output line from the shore power cord or inverter.Once AC power from the Generator is sensed by the transfer switch at Input 2 terminals, this will start a timer and automatically switch over to generator power supply after abefore electrical load is applied.PLEASE READ ALL SAFETY INSTRUCTIONS BEFORE INSTALLING THIS TRANSFER SWITCH!WHEN PROTECTED BY A MOLDED CASE CIRCUIT BREAKER RATED TO 50AMPS OR LESS, THIS LINE/GENERATOR SWITCH IS RATED TO 5000 SYMMETRICAL AMPS.BEFORE PREFORMING MAINTENANCE OR INSTALLATION PLEASE ENSURE TO ISOLATE ALL POWER SOURCES!cannot mistakenly be plugged in.connections before beginning installation or maintenance.Label all electrical parts with a warning tag to show work is in progress beforebeginning work.!!!!!Furrion warranties this transfer switch in the Continental Untied States of America and Canada from defects in materials or workmanship under normal use for 1 year from date of purchase.M INSTALLING YOUR F50-ATS:This is the standard installation used between a shore power cord and generator.distribution panelsWarning:The Furrion F50-ATS is not suitable to be used with Medical life support equipment.R R U F MFor mounting and installing the transfer switch you will require:3 x 1” Cable strain relief’s4 x Self tapping screws with a minimum length of 30mm to mount ATS box 1 x Torque screw driver with square head #21 x Philips screw driver #2MOUNTING YOUR F50-ATS:The Furrion ATS is best mounted indoors or in a location sheltered from outdoor elements. The selected area must be free from the possibility of contaminates and away from water Do not mount the ATS in a engine compartment.The ATS mounting location must be accessible after installation is complete to facilitate future servicing, if possible mount the ATS close to power cord Point of entry or generator output.Typical examples of mounting locations are:Inside seat or bed compartments Above or behind cabinets’To mount the ATS box the 4 screw lugs on the outside of the box can be used to secure, the ATS box also has an alternative 4 screw holes inside the box which can also be used. Punch out 3 of the large diameter cable strain holes on the side of the box in thedirections which the cables will be fed from using a blunt object. Ensure to remove all plastic pieces of the punch out cable strain holes by rotating the ATS box upside down.Hold the transfer switch to the desired position and using 4 self-tapping screws securethe transfer switch box. Ensure the switch is securely mounted so it cannot move or vibrate.Once the ATS is securely mounted then screw in the 3 cable strains into the punch out holess e..N O I R R U F C MOWIRING YOUR F50-ATS:50amp 125/2VAC WiringGround = Bare copper wire or green Neutral = White Live/Hot L1 = Black Live/Hot L2 = Red50amp 12VAC WiringGround = Bare copper wire or green Neutral = White Live/Hot = BlackUsing the quick reference wiring guide on the lid of the ATS box, arrange the wires to be fed into the ATS for connection at the corresponding terminals. Generator in Shore Power in Line/feed outEnsure to feed the wires through the cable strains when they enter to ATS box.Shore power and generator cables should be fed into the ATS from the side marked on the box sticker.The line out wires will enter the ATS from the opposite side.See below diagram for wiring layout.Strip 4” of outer jacket from each of the incoming cables.Strip ½” of jacket from each of the wire conductors.Connect the colored wires to the ATS terminals using the diagram aboveUsing your #2 (Robertson’s) square head torque Screwdriver, tighten the terminal screws to 20in-lb minimum and 25in-lb maximumConnect the chassis grounding 8AWG wire to the grounding terminal block on the inside of the transfer switch box. Use the 3/8” through hole to feed the wire through from the outside of the box directly to the terminal block.Using your #2 Square Head Torque Screwdriver, tighten the grounding block terminal screws to 20in-lb minimum and 25in-lb maximum..N O I R R U F C MO.N O I R R U F C MO PLEASE READ THE FOLLOWING SAFETY INSTRUCTIONS...Follow the below steps to test the function of the F50-ATS.BEFORE TESTING :harmful for the transfer switch to switch over power sources while under load.Shut down all power sources to the RVLabel power sources clearly that testing is in progress.If accessible, remove the lid of the ATS to visually check function.ATS FUNCTION TESTING:1. Plug in the shore power cable and turn on the dockside shore power breaker, as soon as the shore side breaker is turned on you will hear a clunk noise immediately as the shore power contactor engages inside the ATS, power is then supplied to the RV from the ATS line out feed.clunk as the Shore power contactor disconnects (keep the shore power cord connected with no power for further testing).3.Start the Generator in the RV and wait for it to run up to speed, as soon as power is fed to the ATS from the generator the green LED indicator light on the internal ATS PCB will illuminate, the ATS has a 20-30 second time delay before engaging the internal contactor to allow for the generator to warm up. After 20-30 seconds you will hear a clunk noise as the generator contactor engages inside the ATS, power from the generator is now supplied to the RV from the ATS line out feed.4. Shut down the generatorATS SWITCHING TESTING:To test the switching function after both function tests have passed:1. Turn on the shore cord shore side breaker to engage the shower power contactor, power is now being supplied to the RV by the shore power.2.Start the generator and wait for it to warm up, after 20-30 seconds you will hear a clunk as the unit automatically switches over power sources from shore power to generator.line out, the power supply should not be interrupted by doing this.4.Turn on the shore power shore side breaker again which will engage the shore powerwill then disengage the generator contactor and automatically switch to running on shore power feed.sTROUBLESHOOTING YOUR F50-ATS:COMMON PROBLEMS:Transfer switch will not switch over from Shore Power to Generator feed.Possible cause: Bad PCB.How to check: Open the transfer Switch lid so the PCB in visible, do not put your hands or touch anything parts inside the box.Turn on the generator so electric is being fed to the ATS, using a multi meter check for correct voltage at the incoming generator wiring terminals.If the correct power is being fed to the ATS from the Generator the ATS PCB’s the green LED illuminated. After 30 seconds if the contactor does not closeIf the PCB’s green LED is not illuminated while generator voltage is present indicates the PCB has been damaged and will need replaced.ContactyournearestFurrionDealer,*******************************POSSIBLE CAUSES FOR F50-ATS PROBLEMS :INGRESS OF FOREIGN OBJECTS INSIDE ENCLOSURE:Reasons:matter to enter the case.Unsuitable mounting position can cause condensation, moisture or dirt to enter the enclosure,Potential Damage: Contactor does not function properly, burned out coils, Metal particles FLUCTUATING POWER OR POWER SPIKES:Reasons:Lighting strikes,Unbalance load at park, Park Black outsUtility service at park is undersized or located next to an industrial environment.Potential Damage: burnt out contactor coils, PCB damage, pitted contacts, further damage to the RV.LOW VOL TAGE POWER SUPPL Y: Reasons:Bad or corroded electrical connection,Extension cord length too longOperating too much load for power available.Potential Damage: Pitted contacts, burnt out contactor coils, further damage to the RV.GENERATOR FEED :Reasons:Generator requires maintenance,Generator Governors or throttle problems Generator Auto Start/Stop failure.Potential Damage: Burnt out contactor coils, PCB damage, pitted contacts, further damage to the RV..N O I R R U F C MOThere are 2 options for mounting the Furrion F50-ATS:Internal holes: 160 x 130mm (6 / x 5 / )51618Option One: Using the external lugs which are located on the outside of the box. Mounting dimensions for the external lugs are:Outer Lugs : 189 x 220mm (7 / x 8 / )1116716Option Two: Using the 4 x internal holes which are located on theinside of the box. Mounting dimensions for the internal holes are:6188。
保安电源快切MFC5208装置说明书
注意事项和警告
安全操作
请严格遵守装置说明,确保安全操 作。操作时请远离高压电源,避免 触电伤害。
环境要求
装置仅适用于室内使用,请远离潮 湿环境和易燃易爆物品。
维护保养
定期检查装置状态,确保所有连接 牢固。如发现异常,请立即停机并 联系专业人员。
禁止拆解
请勿私自拆解或修改装置,以免造 成人身伤害或设备损坏。
技术参数
220V
电源电压
交流220伏输入
50Hz
频率
50赫兹交流电
3A
10ms
额定电流
最大3安培输出电流
切换速度
最快10毫秒内切换
保安电源快切MFC5208装置采用高速固态继电器,可以在非常短的时间内切换电 源路径,以确保关键负载不会在电源切换过程中断电。该装置可靠性高,使用寿命 长,适合应用于医疗设备、金融系统等场景。
电池检测
应定期检测电池组的电压和容 量,及时更换已老化或损坏的 电池组。
专业维修
如出现故障或异常情况,请立 即停止使用并联系专业维修人 员进行检修。请勿私自拆解。
电磁兼容性
电磁辐射
该装置采用先进的电磁屏蔽设计,可有效抑制外部电磁干扰,确保稳定可靠的工作性能。
防雷保护
内置专业级的防雷电路,可承受较强的电磁脉冲冲击,确保设备在恶劣环境下也能安全208具有快速切断保安电源的功能,可 在发生故障时瞬时切断电源,避免危险情况 的发生。
全面的监控功能
设备配备多种指示灯和监控信号输出,可实 时监测电源工作状态,及时发现故障。
灵活的接口设计
MFC5208支持多种输入电源和输出信号连 接,可根据现场需求灵活配置,满足不同场景 的应用。
外形尺寸和重量
继保(带答案)
继保月度考试-组卷策略(共68题，共100.0分)一、单项选择题(共20题，共20.0分)1. 高频保护采用相-地制高频通道是因为（）。
[1.0分]A 所需的加工设备少，比较经济B 相-地制通道衰耗大C 减少对通信的干扰正确答案：B2. 中性点经消弧线圈接地的小电流接地系统中，消弧线圈采用（）方式。
[1.0分]A 欠补偿B 过补偿C 完全补偿正确答案：B3. 使用绝缘电阻表时，一般采用（）后的读数为准。
[1.0分]A 1 minB 1 00minC 10s正确答案：A4. 线路保护装置检验整组试验在（）%额定直流电压下进行整组试验.应确认保护装置的出口压板处于退出位置。
[1.0分]A 80B 90C 100正确答案：A5. 在斜面上移动物体时，当倾角由15°增到30°时，在不考虑摩擦力的情况下，则拉力（）。
[1.0分]A 减小B 增加1倍以下C 增加1倍以上正确答案：B6. 长春热电厂WBT196E-I分段备用电源自投装置，监控功能：装置具有测量电流、（）、频率等模拟量的遥测功能；[1.0分]A 频率B 电流C 电压正确答案：C7. 脱硫保安段备自投装置，MFC5208备自投装置?安全性。
从主供电源向备用电源切换时，采用串联切换，从（）电源向主供电源恢复时，支持并联切换方式，恢复过程无扰动。
[1.0分]A 工作B 旁路C 备用正确答案：C8. 在微机装置的检验过程中，如必须使用电烙铁，应使用专用电烙铁，并将电絡铁与保护屏(柜)（）。
[1.0分]A 只需电烙铁接地B 在同一点接地C 只需保护屏(柜)接地正确答案：B9. 自饱和电抗器的铁芯完全去磁时铁芯的导磁率最小，工作绕组的电感量最大，因此，直流输出的电流（电压）（）。
[1.0分]A 最大B 最小C 不变正确答案：B10. 励磁（）的目的是维护发电机的安全稳定运行，以避免由于保护继电器的动作而出现的事故停机。
[1.0分]A 调节器B 限制器C 放大器正确答案：B11. 当仪表可动部分偏转到满度点静止时，（）。
塔山电厂厂用电保安电源自动切换装置技术改造
塔山电厂厂用电保安电源自动切换装置技术改造发电厂保安电源作为电厂事故情况下的应急电源，对保障机组安全运行和主辅机事故情况下的的安全停运具有极为重要的作用，保障保安电源任何情况下的可靠供电特殊的意义。
改造前的设备状况：塔山发电有限公司#1、#2机组厂用电保安电源采用锅炉保安MCC、汽机保安MCC分段供电模式，保安MCC共有三路电源供电，一二路电源分别来自对应锅炉和汽机PCA段和B段，第三路电源来自柴油发电机。
三路电源采用HD-A02保安电源自动切换系统，该自动切换系统硬件由AB PLC及部分继电器组成，实现对保安MCC三路电源自动切换，电源自动切换系统的设计要求是当正常供电的一路电源发生故障时，自动快速切到备用的电源上去，且确保在任何时候只有一路电源对母线供电。
改造的迫切性：塔山电厂1号、2号机组保安电源自动切换系统采用AB PLC实现，已经运行将近9年，电子产品硬件已经进入老化期，工作已经不稳定，同时无法进行事故追忆，并且部分备件已经停产。
2016年8月26日2号机汽机事故保安MCCⅡ段工作电源QA跳闸，第一备用电源QB联合不成功，自动切换系统联启第二备用电源柴油发电机联合QC成功，自动切换系统检测到QA正常，自动由QC回切QA成功，2016年9月1日发生2号机汽机事故保安MCC段柴油发电机联起，HD-A02保安电源自动切换系统采用PLC控制逻辑，原有设计保安MCC段母线低电压等信号没有接入DCS系统，无法进行事故追忆，给故障排除和分析带来极大的困难，给机组安全稳定运行带来极大的安全隐患。
改造方案：东大金智MFC5208A发电厂保安电源自动快切装置，是专门为交流事故保安电源切换设计的自动装置，具有从主供电源向备用电源切换时，采用串联切换，从备用电源向主供电源恢复时，支持并联切换方式，软件和硬件设置了专门的抗干扰措施，完善的自检、闭锁逻辑，提高了保安电源的自动化水平，同时该装置具有故障记录、故障录波功能、事故切换和手动切换功能、并联和串联切换功能。
一起柴油发电机有功功率异常波动的分析及优化
研究与交流淡edea^c^ S一起柴油发电机有功功率异常波动的分析及优化陈志勇广东粤电大亚湾综合能源有限公司（516083 )Analysis and Optimization on An Abnormal Fluctuationof Active Power of the Diesel GeneratorCHEN ZhiyongGuangdong Yuedian Daya Bay Integrated Energy Co.,Ltd.摘要：介绍了柴油发电机的工作原理，对一起柴油 发电机带载试验时有功功率异常波动的案例进行了原因 分析，并提出了优化建议。
关键词：柴油发电机带载试验功率波动控制系统中图分类号：TM306文献标识码：ADOl编码：10.3969/j.issn.l006-2807.2020.06.007Abstract:Working principle of the diesel generators is introduced. Causes of the abnormal fluctuation of active power of the diesel generator under the load testing is analyzed and the optimized suggestion is put forward.Keywords:diesel generator load test power fluctuation control system某电厂一期为2台600 MW燃煤火力发电机 组，其中作为厂用电应急电源的1号柴油发电机 组型号为FPM1108/A,该机组中的柴油发动机型 号为4012TWG2,交流发电机型号为MX-1030-4 (额定功率为1 〇〇〇kW,额定电流1 808 A)，调 速器型号为680/84,调压器型号为DVR2000E。
MFC5061双微机自动准同期装置说明书V1_0(1)[1]
![MFC5061双微机自动准同期装置说明书V1_0(1)[1]](https://img.taocdn.com/s3/m/b0e3ce8002d276a200292ed4.png)
3
使用说明 ......................................................................................................................................9 3.1 装置人机界面.....................................................................................................................10 3.1.1 菜单 ............................................................................................................................10 3.1.2 信号灯 ........................................................................................................................ 12 3.1.3 数字同步表.................................................................................................................12 3.1.4 调试口 ........................................................................................................................ 12 3.2 同期操作 ............................................................................................................................12 3.2.1 工作原理.....................................................................................................................12 3.2.2 启动方式.....................................................................................................................14 3.2.3 同期对象选择............................................................................................................. 15 3.2.4 同期过程.....................................................................................................................15 3.2.5 同期事件.....................................................................................................................18 3.2.6 同期试验.....................................................................................................................19 3.3 通道校准 ............................................................................................................................20 3.4 参数意义 ............................................................................................................................21
保安MCC段MFC5208发电厂保安电源自动切换装置使用说明
保安MCC段MFC5208发电厂保安电源自动切换装置使用说明
1、工作方式
自投方式一：即1DL为工作进线，2DL为第一备用；3DL为第二备用（柴油机）；自投方式二：即2DL为工作进线，1DL为第一备用；3DL为第二备用（柴油机）；
MCCA段、MCCB段方式一和方式二均投入，以实现工作PCA、B段相互备用，正常运行时，MCCA段投入1DL作为工作进线；MCCB投入2DL为工作进线。
2、手动恢复功能
功能描述：当MCC电源由柴油发电机供电时，即3DL合闸，运行人员可通过启动“手动恢复功能”将系统恢复到1DL或2DL供电。
手动恢复功能（并联切换方式）：在操作界面上选择“恢复方式”（可为串联或并联）、“选择恢复段”（1DL或2DL）判断恢复方向，如果待恢复方向并联条件满足（同期条件），装置首先闭合该进线开关，然后再经延时Tbltz后跳开
3DL（Tbltz表示定值“并联跳闸延时”）。
如果3DL拒跳则执行去耦合功能，即把已合的工作侧开关重新跳开。
3、注意事项
每次切换装置动作后，必须在控制界面上“复归备投”，否则备投装置不充电，下次拒绝动作，包括备投动作后的“手动恢复功能”操作。
MCC段停电运行时，应先“退出备投”，然后再断开工作进线开关；否则备投将动作。
自动切换电源设备说明书
Plafonniers-détecteurs d’inoccupation à tension régulièreConformité à la norme CCR 20Aucune charge minimale prescriteDIRECTIVESAVERTISSEMENTS ET MISES EN GARDE :Détecteurs installés pour commander de l’équipement d’éclairage d’urgence :Si les dispositifs décrits aux présentes commandent de l’équipement d’éclairage et d’alimentation d’urgence, il faut suivre les directives qui suivent. Dans de tels cas, leur température nominale doit se limiter à 25 °C. De plus, on doit alors leur apposer l’étiquette « Emergency Circuits » (fournie) à l’avant.IMPORTANTES CONSIGNES DE SÉCURITÉLorsqu’on emploie de l’équipement électrique, il faut toujours prendre des précautions de base, comme les suivantes:a) L IRE ET RESPECTER TOUTES LES CONSIGNES DE SÉCURITÉ.b) NE PAS utiliser les dispositifs à l’extérieur.c) NE PAS installer les dispositifs près de radiateurs électriques ou au gaz.d) Installer les dispositifs à des endroits et des hauteurs d’où ils ne pourront facilement être manipulés par du personnel non autorisé.e) NE PAS utiliser de l’équipement accessoire non recommandé par le fabricant.f) NE PAS employer les dispositifs pour des usages autres que ceux pour lesquels ils sont conçus.CONSERVER LES PRÉSENTES DIRECTIVESTous les travaux de maintenance doivent être effectués par du personnel qualifié. Si des circuits d’urgence sont alimentés ou commandés depuis un panneau donné, celui-ci doit tirer son courant d’une unité d’alimentation sans coupure, d’une génératrice ou d’une autre source pouvant continuer de fonctionner en cas de panne.AVERTISSEMENTS ET MISES EN GARDE :• P OUR ÉVITER LES RISQUES D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU D’ÉLECTROCUTION, COUPER LE COURANT AU FUSIBLE OU AUDISJONCTEUR ET S’ASSURER QUE LE CIRCUIT EST BIEN COUPÉ AVANT DE PROCÉDER AU CÂBLAGE • I nstaller ou utiliser conformément aux codes de l’électricité en vigueur.• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doitfaire appel à un électricien.• L es détecteurs doivent être fixés à des surfaces exemptes de vibrations.• N e pas effectuer de terminaisons au moyen de fils de type informatique, comme ceux de catégorie 5/5e.• L es détecteurs ne peuvent être installés à moins de trois mètres les uns des autres.• L es détecteurs doivent être installés à une distance d’au moins deux mètres des bouches d’aération, des appareils de traitement de l’air et des surfaces réfléchissantes (fenêtres/miroirs).REMARQUE• N e pas toucher la surface des lentilles. Les surfaces externes peuvent être essuyées au moyen d’un chiffon humide seulement.• T empératures de fonctionnement : 32˚ to 104˚F (0˚ to 40˚C)• C ompatibilité avec les ballasts électroniques et magnétiques, les transformateurs électroniques et magnétiques à basse tension, les lampes à incandescence et les ventilateurs.PK-93874-10-05-2C MODÈLESN ode cat.DescriptionPlage de tensionsConsommation Couverture Emplacements suggérésO4C10-MDW Multitechnologique,à deux voies120-277V, 50/60 Hz Entre 30 et 60 A 95m Au centre d’une pièce/aire, hauteur de 8 à 12 pi (2,4 à 3,7 m)O4C15-IDWLongue portée120-277V, 50/60 Hz Entre 30 et 60 A 140m Au centre d’une pièce/aire, hauteur de 8 à 12 pi (2,4 à 3,7 m)O4C20-MDW Multitechnologique,à deux voies120-277V, 50/60 HzEntre 30 et 60 A185m Au centre d’une pièce/aire, hauteur de 8 à 12 pi (2,4 à 3,7 m)120 V 60 Hz8 A, électronique ballast 277 V 60 Hz5 A, électronique ballast 800 W/VA, tungstène, ballast 1200 VA, ballast 1/4 ch1/3 chValeurs nominales :6A-6AX 250V 720-1440 W/VA 120-240 50Hz MGARANTIE LIMITÉE DE 5 ANS ET EXCLUSIONSLeviton garantit au premier acheteur, et uniquement au crédit du dit acheteur, que ce produit ne présente ni défauts de fabrication ni défauts de matériaux au moment de sa vente par Leviton, et n’en présentera pas tant qu’il est utilisé de façon normale et adéquate, pendant une période de 5 ans suivant la date d’achat. La seule obligation de Leviton sera de corriger les dits défauts en réparant ou en remplaçant le produit défectueux si ce dernier est retourné port payé, accompagné d’une preuve de la date d’achat, avant la fin de la dite période de 5 ans, à la Manufacture Leviton du Canada Limitée, au soin du service de l’Assurance Qualité, 165 boul. Hymus, Pointe-Claire, (Québec), Canada H9R 1E9. Par cette garantie, Leviton exclut et décline toute responsabilité envers les frais de main d’oeuvre encourus pour retirer et réinstaller le produit. Cette garantie sera nulle et non avenue si le produit est installé incorrectement ou dans un environnement inadéquat, s’il a été surchargé, incorrectement utilisé, ouvert, employé de façon abusive ou modifié de quelle que manière que ce soit, ou s’il n’a été utilisé ni dans des conditions normales ni conformément aux directives ou étiquettes qui l’accompagnent. Aucune autre garantie, explicite ou implicite, y compris celle de qualité marchande et de conformité au besoin, n’est donnée, mais si une garantie implicite est requise en vertu de lois applicables, la dite garantie implicite, y compris la garantie de qualité marchande et de conformité au besoin, est limitée à une durée de 5 ans. Leviton décline toute responsabilité envers les dommages indirects, particuliers ou consécutifs, incluant, sansrestriction, la perte d’usage d’équipement, la perte de ventes ou les manques à gagner, et tout dommage-intérêt découlant du délai ou du défaut de l’exécution des obligations de cette garantie. Seuls les recours stipulés dans les présentes, qu’ils soient d’ordre contractuel, délictuel ou autre, sont offerts en vertu de cette garantie.。
双电源切换控制器产品说明书
双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。
具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。
任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。
●可以外接手动双分按钮（三段式），以实现远程操控。
●具有24V消防联动功能（三段式）。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明：双电源切换智能控制器（BlueLight系列）根据应用场合和功能的不同分为多个型号。
铭贝ATS520系列双电源自动切换控制器详细使用说明书 V1.5
ATS520系列双电源自动切换控制器用户操作使用手册版本更新记录序版本号发布日期更改内容1V1.02020-07-20首次发布2V1.12021-01-13更新可配置选项3V1.22021-09-17更新面膜设计与增加报警记录4V1.32022-03-01更新应用接线图5V1.42022-05-21更新参数显示类型说明6V1.52022-11-03增加S1异常、S2异常分闸功能本手册中使用的符号说明符号说明注意提示或提醒操作人员正确操作，否则有可能导致设备不能正确的工作。
小心表示如果不采取适当的预防措施，潜在的危险情况会损坏设备。
警告表示如果不采取适当的预防措施，潜在的危险情况可能会造成死亡、严重的人身伤害或重大的财产损失。
警告：1、本设备的安装必须有专业人士进行。
2、在安装、操作控制器时，请先阅读完整的使用说明书。
3、对机组进行任何维护和调试，必需熟悉所有设备、安全规范及做好事前预防措施，否则可能造成人身伤害或相关设备损坏。
4、在控制器安装完成后，请测试并确认各项保护功能有效。
小心：1、请保持控制器电源的良好连接，不可与浮充电器共用电瓶正极各负极的连接线。
2、在发动机运转过程中，请勿断开电瓶，否则可能造成控制器损坏。
目录一、概述 (5)二、性能和特点 (6)三、参数显示 (6)四、参数规格 (7)五、外形结构及接线图 (8)六、安装指南 (15)七、面板与显示说明 (21)八、控制与操作说明 (22)九、发电机组开机/停机操作 (23)十、开关操作与ATS电源控制 (25)十一、提示信息 (26)十二、警告和故障报警 (28)十三、参数设置 (29)十四、常见故障排除 (37)注：1、禁止在未经许可的情况下，传播本手册中的任何内容。
2、本说明书仅为提供相关信息，说明书中部分内容可能会不经通知而更改。
一、概述本系列控制器是一种双路电源切换控制器，具有可配置功能、自动化测量及控制、LCD显示的双电源智能切换模块。
发电厂保安段加装电源自动切换装置改造
发电厂保安段加装电源自动切换装置改造摘要：文章阐述了600MW 火力发电厂保安段加装电源自动切换装置改造前热工DCS实现电源切换的不足，以及改造后电源自动切换装置能实现的切换功能等。
关键词：保安段电源自动切换装置改造一、概述依据某电厂原设计图纸，#1、2机组保安段正常情况下分别由汽机、锅炉段供电，事故情况下由柴油发电机经保安C段提供备用电源，各路电源之间的切换由DCS实现。
运行经验表明，由热工DCS逻辑实现保安段各路电源间的相互切换，存在以下不足：热工DCS搭接实现的逻辑较复杂，且无法实现保安C段和保安段间的同期并网。
热工与电气专业间二次回路联系较多，不利于系统安全运行；热工与电气专业间分工界线不够明确，不利于设备的运行维护；对柴油机进行定期带负载试验时，需要运行人员到柴油机并网柜处强制操作，工作量大、且存在一定的风险；为确保保安段电源的可靠性、减轻运行维护人员的工作量，电厂电气专业人员在广泛调研的基础上，在保安段进行了加装MFC5208A发电厂电源自动切换装置的技术改造。
结合装置特点，本次改造除解决以上不足点外，还增加了如下功能：支持供电方式的无扰动恢复。
保安段由柴油机供电方式恢复至厂用电供电方式时，原DCS切换逻辑仅支持串联切换；加装该装置后，可以实现并联/串联两种方式恢复至厂用电供电方式。
支持二次失压切换功能。
当由一路厂用电源切换至第二路厂用电源后0.3S母线仍失压时，装置自动立即发启动柴油机的命令，从而能迅速恢复对保安段的供电。
若是DCS逻辑，则需要远方手动投入联锁，DCS在判明两路厂用电源开关均在跳位时才自动联启柴油机，从而大大增加了对保安段恢复供电的延时。
自动进行快速切换。
（1）当检测到供电段厂用电源消失（即部分厂用电源消失）时，自动快速切换至第二路厂用电源方式。
（2）当检测到全部厂用电电源消失（如厂高变故障保护动作）时，自动等待7S （该时间可依据实际情况整定），切换至第二路厂用电源；若7S后第二路厂用电源仍未恢复，装置自动联启柴油发电机，仍能迅速恢复保安段的供电。
PMC-8810-B工业企业电源快速切换装置用户说明书_V1.2
用户说明书
（V1.2 版）
PMC-8810-B 工业企业电源快速切换装置用户说明书 版本 V1.2
危险和警告
本设备只能由电气专业人士进行安装，对于因不遵守本手册的说明所 引起的故障，厂家将不承担任何责任。
重 要 提 示 感谢您使用深圳市中电电力技术股份有限公司的产品。为了安全、正 确、高效地使用本装置，请您务必注意以下重要提示： 1) 本说明书仅适用于 PMC-8810-B 工业企业电源快速切换装置。 2) 请仔细阅读本说明书，并按照说明书的说明设置、测试和操作。 如有随机资料，请以随机资料为准。 3) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上 的芯片和器件。 4) 请使用合格的测试仪器和设备对装置进行试验和检测。 5) 装置如出现异常， 请及时与本公司售后技术服务 （ 400-8860-418 ） 联系。 6) 本装置的设置缺省密码是： 0000 。
16329进线1母联切换173210进线2母联切换173211母联进线1切换183212母联进线2切换1933辅助功能20331切换闭锁20332开关位置异常监视20333去耦合功能20334联切功能21335方向过流闭锁切换21336电压异常监视21337低压减载功能21338母联过流保护21339母联充电保护223310母联后加速保护22331122pmc8810b工业企业电源快速切换装置用户说明书版本v12ii3312母联零流充电保护223313进线tv断线监视233314母线tv断线监视2334测量功能2335开入功能2336开出功能2437通信功能2438记录功能24381事件记录24382切换报告25383故障录波25384切换录波2539对时功能26310网络连接3141装置前面板3142按键操作3143信号指示灯3244显示界面3245事件报告显示3346菜单说明34461数据查询35462定值查询36463定值设置38464报告管理44465本地命令48466装置维护49467装置调试49468定值清单及说明6251安装62511装置安装图62512背板端子图62513端子接线说明6552时钟电池6853通电试验6854投运前调试6955装置故障分析7771装置升级7772质保范围7773售后联系方式77附录1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MFC5208发电厂保安电源自动切换装置说明书金智科技股份有限公司前言非常感谢您选用江苏金智科技股份有限公司（简称金智科技，股票代码002090）生产的MFC5208发电厂保安电源自动切换装置。
本手册是该型装置的技术和使用说明书，期望它能为您的工作带来帮助。
本说明书仅供设计选型参考，与实际产品可能存在细微差别，因此不建议作为工程设计依据。
建议工程设计时向我公司设计人员索取相关设计图纸。
如需相关产品、服务和支持的更多信息，请访问金智科技网站/。
本公司有权对本说明书的内容进行定期变更，恕不另行通知。
变更内容将会补充到新版本的说明书中。
如您需要更新版本，敬请与我公司联系。
_____________________________________________________________版权所有，请勿翻印、复印。
说明书版本号：V1.00目录1. 装置概述 (1)2. 装置特点及主要技术指标 (2)2.1. 装置特点 (2)2.2. 主要技术指标 (3)3. 切换功能及原理 (6)3.1. 自投方式一 (6)3.2. 自投方式二 (9)3.3. 自投方式三 (11)3.4. 手动恢复 (12)4. 其它逻辑 (14)4.1. PT断线 (14)4.2. 控制回路断线 (15)4.3. TWJ异常 (15)4.4. 动作后的复归 (15)5. 定值参数设定 (16)5.1. 切换定值说明 (16)5.2. 控制压板说明 (18)6. 装置硬件构成 (19)6.1. 面板 (19)6.2. 背板插件及端子 (20)7. 液晶显示及操作说明 (23)7.1. 主画面说明 (23)7.2. 菜单详细说明及操作 (25)8. 自检信息 (35)9. 运行巡检说明 (36)9.1. 常见故障及处理措施 (36)9.2. 光字牌或DCS信号 (38)9.3. 面板巡检 (39)10. 现场调试投运 (39)10.1. 准备工作 (39)10.2. 静态调试试验 (40)10.3. 空载传动试验 (41)11. 电气接线原理图 (43)12. 背板端子示意图 (46)13. 外形及安装尺寸 (47)14. 装置选型表 (48)1.装置概述MFC5208发电厂保安电源自动切换装置，是基于本公司新一代嵌入式软硬件平台及图形化逻辑组态技术、结合本公司MFC2000快切产品的成功经验，研制的新型自动切换装置，主要适用于发电厂交流保安电源供电系统的自动切换。
发电厂交流事故保安电源系统是当电网发生事故或其它原因致使火电厂厂用电长时间停电时，提供机组安全停机所必须的交流用电系统。
因此其供电的可靠性直接关系到发电机组设备安全停机的成败。
以往交流保安电源的切换多由DCS或柴油发电机自带的PLC控制系统来实现。
DCS和PLC的特点是逻辑功能强，但属于通用系统，缺乏针对性。
MFC5208装置是专门为交流事故保安电源系统的切换而设计的自动装置，与DCS或者PLC实现方式相比，本装置优点主要体现在如下几个方面：安全性。
从主供电源向备用电源切换时，采用串联切换，从备用电源向主供电源恢复时，支持并联切换方式，恢复过程无扰动。
灵活性。
传统实现方式往往专门为现场某种接线方式或者运行方式设计，一旦运行方式改变，或者需要应用到新的接线方式，改动非常繁琐。
本装置结合了多种合理的保安电源切换方式并加以改进，仅需更改部分定值即可满足多种现场工程实施需求。
快速性、准确性。
装置硬件采用最新型32位浮点DSP+ARM+FPGA硬件平台，高精度16位并行AD采样芯片，保证了数据的实时性以及切换的快速性。
可靠性。
在硬件和软件上均设计了专门的抗干扰措施，以及完善的自检、闭锁逻辑，并通过了第三方最高等级的EMC检测，其抗干扰性能有充分的保证。
拓展性。
由于该装置软件采用了先进的图形化逻辑组态技术、平台化的硬件技术预留了丰富的接口功能，所以具有很强的可拓展性，对于用户的特殊需求，可在较短的时间内方便的实现二次开发。
此外，装置的辅助功能强大。
通讯接口支持CAN、RS485等，协议支持MODBUS、IEC60870-5-103规约，GPS校时支持秒脉冲或IRIG-B码方式，支持COMTRADE录波功能及完备的事件记录功能。
MFC5208装置克服了以往切换方式的缺点，大大提高了电厂控制自动化的水平，填补了该领域的技术空白。
模块化的设计、丰富的切换逻辑、灵活的设置以及高速的运算能力，使这款装置无论在功能还是性能上都处于国内领先水平。
2.装置特点及主要技术指标2.1.装置特点2.1.1.切换功能齐全兼有事故切换和手动切换功能；兼有并联和串联切换功能；兼有切换线路电源和投入柴油发电机的功能；兼有二次失压切换功能；兼有同期检查功能。
2.1.2.可靠的软硬件设计装置采用全封闭背插式结构，抗干扰设计，使装置的抗电磁干扰能力大大提高；出口设有闭锁继电器，保证装置可靠出口；在每个采样中断AD都进行自检，保证不因AD的异常而导致误动作；保护单元软件与管理单元软件独立运行，通信、显示等不会影响保护的正常运行。
2.1.3.通过全面的第三方检测装置通过了EMC最高等级试验，确保各种恶劣工况下装置的正常运行。
2.1.4.友好的易用性装置配有大屏幕汉字液晶显示，直观的界面菜单，详细的信息显示，便于操作和调试，丰富的指示灯，且指示灯可用户自定义。
装置提供中英文菜单；装置前面板提供标准USB接口，可通过该接口将装置所有信息（报告、录波、定值等）导出到移动存储设备中；装置配套提供丰富的后台软件：主接线图编辑器、录波分析软件、单机调试工具。
2.1.5.先进的平台装置基于公司自主开发的“电力自动化嵌入式集成开发平台EPIDE 2.0”，采用灵活的组态化思想，装置保护、控制等功能可以通过图形化编辑，满足用户个性化需求。
装置硬件采用最新型32位浮点DSP+ARM+FPGA硬件平台，高精度16位并行AD采样芯片，36M大容量存储空间，专用通信芯片，具备强大的数据处理、通信能力，支持USB 接口。
装置管理单元软件操作系统采用目前公认最优秀的嵌入式实时多任务操作系统VxWorks，使得通信可靠、快速、灵活，人机界面友好易用。
2.1.6.丰富的通信功能装置提供多种通信接口和规约。
2路CAN网，2路RS485通信接口。
支持IEC60870-5-103、Modbus通信规约。
2.1.7.强大的故障录波及信息记录功能装置最多可保存16组录波数据。
录波数据除可通过网络下载外，还可通过装置USB接口直接导出到移动存储设备中。
录波数据完全满足COMTRADE99标准。
信息记录全面，包括保护动作事件、告警事件、开入开出变位信息、装置自检、运行事件及录波事件等。
通过查看这些事件记录，可以全面了解设备的运行状况。
2.1.8.时钟同步装置采用软件报文对时和硬件脉冲对时相结合的方式，同时支持IRIG-B码对时，确保装置的时钟误差在1ms以内。
2.2.主要技术指标2.2.1.工作环境条件环境温度：-25～+60℃；相对湿度：5%～95%；大气压力：80～110kPa。
2.2.2.装置直流电源额定电压：DC220V/DC110V；允许偏差：-20%～+20%；纹波系数：不大于5%。
2.2.3.额定交流输入交流电流：5A或1A；交流电压：100 V ，57.7 V ，380V；频率：50Hz或60Hz。
2.2.4.功率消耗交流电流回路：＜0.5V A/相（额定5A时）；＜0.1V A/相（额定1A时）；交流电压回路：三相总功率＜1.5V A（额定57.74V时）；直流电源回路：正常≤15W，跳闸≤20W。
2.2.5.过载能力交流电流回路：2倍额定电流，连续工作；10倍额定电流，允许10s；40倍额定电流，允许1s；交流电压回路：1.2倍额定电压，连续工作。
2.2.6.测量精度电压：0.5级；频率：0.02Hz；相角：0.2度；GPS对时：1ms；2.2.7.定值误差电压定值误差：±2.5%；电流定值误差：±2.5%或±0.01A；频差定值误差：±0.02Hz；时间定值误差：±1%或30ms；角差定值误差：±0.2°。
2.2.8.精确工作范围电流： 0.05In~20In电压： 1%Un~120%Un频率： 30Hz~65Hz2.2.9.输入输出接点容量跳合闸出口（常开接点）：DC220V（吸合）、8A；信号出口（常开接点）：DC220V（吸合）、5A；开关量输入：DC110V或220V, 导通电流<10mA。
2.2.10.电磁兼容能承受GB/T 14598.14-1998中规定的严酷等级为IV级的静电放电试验；能承受GB/T 14598.10-2007中规定的A级的电快速瞬变脉冲群抗扰度试验；能承受GB/T 14598.13-1998中规定的III级的振荡波抗扰度试验；能承受GB/T 14598.9-2002中规定的严酷等级为III级的射频电磁场辐射抗扰度试验；能承受GB/T 14598.18-2007中规定的严酷等级为IV级的浪涌（冲击）抗扰度试验；能承受GB/T 14598.19-2007中规定的严酷等级为A级的工频抗扰度试验；能承受GB/T 14598.17-2005中规定的严酷等级为III级的射频场感应的传导骚扰抗扰度试验；能承受GB/T 14598.16-2002中规定的传导发射限值试验。
2.2.11.绝缘性能绝缘电阻：≥100 MΩ；介电强度：能承受频率为50Hz，历时1min的工频耐压试验；冲击电压：直流电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受冲击电压波形为标准雷电波，幅值为5kV、1kV的试验电压。
2.2.12.机械性能能承受GB/T 7261-2000中规定的严酷等级为1级的振动耐久能力试验和1级的振动响应能力试验；能承受GB/T 14537中规定的严酷等级为1级的冲击耐久能力试验和1级的冲击响应能力试验；能承受GB/T 14537中规定的严酷等级为1级的碰撞试验。
2.2.13.故障录波记录故障前5个周波，故障后495个周波，最多可存储16组录波数据。
录波数据满足COMTRADE99标准。
2.2.14.事件记录容量200个动作SOE记录；200个告警SOE记录；164个遥信变位SOE记录；96个运行事件记录；32个装置自诊断信息记录。
3.切换功能及原理MFC5208保安电源自动切换装置可用于一段工作、两段备用或一段工作、一段备用的接线方式的系统的电源切换。
装置提供3种自投方式和一种手动恢复切换方式。
3.1.自投方式一图 1 自投方式一对应的两种系统接线示意图当定值“进线3类型”设置为退出时，装置适用于单备用系统；设置为线路或发电机时，装置适用于两备用系统。
