第6章 程控交换机软件系统
程控交换机软件系统是针对电话交换的特点而开 发的，与其他计算机软件相比，交换机系统中的软 件更需要采取一些特殊的措施，如尽量减少冗长的 运行时间以增强程序的处理能力；尽量减少程序和 数据占用的存储空间以节省存储资源；尽量采用通 用程序以简化管理和维护功能；尽量使程序的设计 结构开放化、模块化、标准化。程控交换机要求软 件有较高的实时处理效率，以保证通信业务的不间 断性。本章主要介绍交换机的软件系统组成、呼叫 接续和各类局数据配置等。
2018/10/22 4
系统的数据库结构如图6.2所示。数据库分为 主、备用两个，通过可执行程序进行切换、调用等 操作。数据系统包括系统配置数据、中继数据、用 户数据、字冠数据、CENTREX数据、V5数据、半 固定语音连接数据和WLL数据等。局数据库的规模 和内容反映一个交换局的特点，其结构应尽可能不 影响交换机的运行软件。利用结构式的分级链路列 表，局数据库就能完成这个任务。
2018/10/22 1

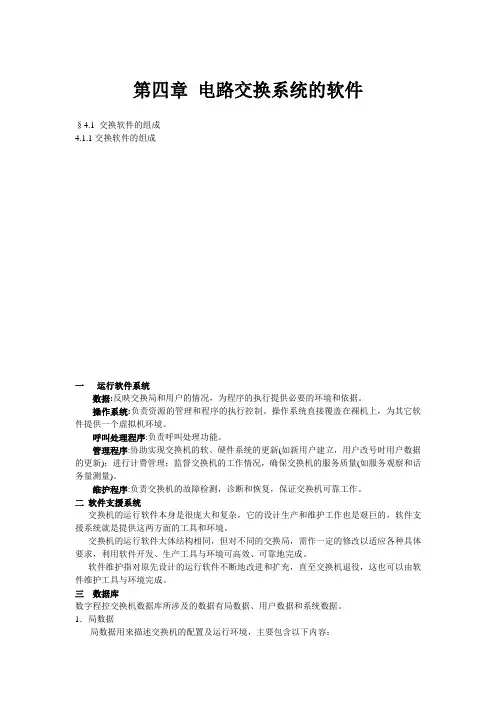

6.1 软件系统组成
程控交换机的软件由运行软件和支援软件组成。 运行软件是一个交换系统中呼叫处理、管理和维护 等全部程序和数据的总称。运行软件又称在线程序、 联机程序或通用程序，它用于交换接续和系统维护 管理工作。支援软件是指编译程序、模拟程序和连 接编辑程序等，它是在编写和调试程序时为了提高 效率而使用的程序。软件的组成如图6.1所示。
2018/10/22
14
图6.4 SDL常用的图形符号
2018/10/22
15
SDL描述的一个局内呼叫进程如图6.5所示，它 共描述了6种状态：0号为空闲状态。用户A开始摘 机时就进入1号状态——等待收号，在此状态下可能 会出现拨号超时、只摘机不拨号等情况。如呼叫正 常，则进入2号状态——收号，该状态下可能会出现 A 突然挂机或拨号间隔超时。如拨号间隔超时，则 进入3号状态——听忙音，对A送忙音；如呼叫正常， 则进入4号状态——振铃。对B用户进行振铃摘机后， 就可进入5号状态——通话。
6.2 交换机呼叫处理的基本原理
计算机中采用的存储程序控制（ SPC ）方式广泛 应用于程控交换技术。采用 SPC 的最大优点就是可 以通过改变软件的方法使交换机达到增加和改善功 能的目的。这样，对增加用户新业务、提高系统呼 叫处理能力、开通智能网业务以及交换系统升级换 代等都带来了极大的方便，也有利于推动硬件的模 块化和标准化的进展。 程控交换机完成的各种接续是通过控制部分 （处理机）中程序的运行控制来实现的。程序的运 行离不开查找、调用各种数据库资源及表格等。
2018/10/22
5
图6.2 系统的数据库结构示意图
2018/10/22 6
二、支援软件 支援软件，即脱机程序。该软件为访问描述系统状 态的数据创造运行环境，包括以下 程序： ① 用于安装、检验和调试的程序，如安装测试程 序、模拟程序及诊断测试生成程 序等。 ② 语言翻译程序，包括汇编程序和编译程序，用 于将源程序翻译成目标程序。 ③ 连接装配程序，它把分开生成的各模块连接在 一起，形成一个完整的程序。 ④ 用于局文件与用户文件生成和修改的程序。
2018/10/22
7
三、软件结构 要求软件满足下列条件。 ① 具备相当的灵活性，同时还能够适应多种未来交 换机具有的复杂用户功能。 ② 能把功能程序与硬件和数据结构分开。 ③ 模块化，且易于确定接口关系、简化调试过程和 扩充功能。 ④ 使功能交叉最少。 ⑤ 采用层次结构，使模块之间的调用由无序变为有 序。 设计软件结构时要遵循长期运行可靠、便于管理 （扩充、修改和维护）、可读性强的原则。
2018/10/22 8
四、程序的执行管理 1. 处理方式 （1）群处理 （2）多重处理 （3）实时处理 2. 程序的执行级别 （1）故障级程序 （2）周期级程序 （3）基本级程序 3. 保证系统不中断
2018/10/22
9
五、故障处理 1. 故障检测 （1）硬件检测故障的方法 匹配、N中取1核对、信息校验、偶发性差错检测。 （2）软件识别故障的方法 2. 系统再组成与处理 再组成是把故障设备切除，换上备用设备，组成新 的可以正常工作的系统。 3.诊断测试 故障诊断程序在三种情况下启动 4. 例行测试程序 周期性测试备用设备是否处于良好状态；寻找一些 没有更正的错误信息。 2018/10/22 10
12
图6.3 呼叫接续过程示意图
2018/10/22 13
二、局内呼叫进程 1．状态迁移图（SDL） 一个接续处理过程要分为几个阶段，每个阶段 交换设备的状态基本不变，它们都处于稳定状态， 这时处理机就可以去处理别的事情。由一个稳定状 态转换到另外一个稳定状态称为状态迁移。只有状 态迁移的时候才需要处理机进行处理。当然，在稳 定状态下，对接口设备仍然需要进行周期性的扫描 和处理，一般由子处理机来做这些工作。
2018/10/22
16
图 6.5 SDL 描 述 的 局 内 呼 叫 进 程 图
2018/10/22
2018/10/22
2
图6.1 Hale Waihona Puke Baidu控交换机软件系统的组成
2018/10/22 3
一、运行软件 运行软件由运行程序、数据和表格构成，它包括 呼叫处理程序（用于各类呼叫的处理和控制交换接 续）、执行管理程序（用于控制各种程序的执行、 资源的分配和内存的管理）、运行管理程序（用于 因用户或设备的变化而引起的数据修改，以及在运 行中进行统计资料的收集、工作状态的监视和例行 测试等）、故障处理程序（用于在发生硬件故障时 及时识别故障和对故障进行隔离，并用无故障的设 备组成新系统，恢复正常运行，随后启动故障诊断 和告警等程序）及故障诊断程序。
2018/10/22 11
一、基本呼叫过程 交换机通过不断对用户线进行周期性的扫描， 提取并分析用户状态，及时对用户的各个呼叫过程 进行处理，以达到对用户的完全控制。可以举一个 例子来说明交换机的各个呼叫过程：在本局呼叫接 续中，设主叫A向被叫B发起呼叫，如图6.3所示。其 接续过程如下。
2018/10/22
