可转位刀片型号与ISO表示规则
3.刀片编号规则 PPT
-MP3
12
C
D
S
W
T
R
2 刀片后角
C N M G 120408
1234567
-MP3
12
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
2 刀片后角
C N M G 120408
1234567
-MP3
12
3 刀片公差
C N M G 120408
1234567
-MP3
12
• 内接圆 d
•
4 切削刃形状及夹紧特征
C N M G 120408
1234567
无断屑槽
有断屑槽
单面
双面
无固定孔
-MP3
12
圆形固定孔
单面 40°-60° 固定沉孔
双面
单面 70°-90° 固定沉孔
双面
4 切削刃形状及夹紧特征
4 切削刃形状及夹紧特征
5 刀片边长
C N M G 120408
1234567
-MP3
7 刀片圆角
C N M G 120408
1234567
-MP3
12
总结
产品标签&包装 可转位刀片
6 刀片厚度
C N M G 120408
1234567
-MP3
12
表示刀片主切削刃到刀片 定位面的距离，用两位数 代表，取理论长度的整数 部分。
•如舍取小数部分后只 剩下一位数字，则必 须在数字前加一个 “0”。
•当刀片厚度的整数相 同而小数部分值不同， 则将小数部分大的刀 片的代号用“T”代替 “0”，以示区别。
m
• 刀片厚度 s
刀片的d和m决定了刀 片的定位精度
2016-2017年硬质合金数控刀片型号的具体含义（总结）
硬质合金数控刀片型号的具体含义硬质合金数控刀片型号的具体含义可转位刀片标准１．GB2079－87（代替GB2079－80）无孔的硬质合金可转位刀片：此标准等采用国际标准ISO0883－1995。
标准中规定了TNUN、TNGN、TPUN、TPGN、SNUN、SNGN、SPUN、SPGN、TPUR、TPMR、SPUR、SPMR共12种类型刀片的系列尺寸。
2．GB2077－87（代替GB2077－80）硬质合金可转位刀片圆角半径：此标准等效采用国际标准ISO3286－1976。
标准规定刀尖圆角半径r的尺寸系列为0.2、0.4、0.8、1.6、2.0、2.4、3.2mm。
３．GB2078－78（代替GB2078－80）带圆孔的硬质合金可转位刀片：此标准等效采用国际标准ISO3364－1985。
标准中规定了TNUM、TNMM、TNUG、TNMG、TNUA、TNMA、ENUM、FNMM、WNUM、SNUM、SNMM、SNUG、SNMG、SNUA、SNMA、CNUM、CNMM、CNUG、CNMG、CNUA、CNMA、DNUM、DNMM、DNUG、DNMG、DNUA、DNMA、VNUM、VNMM、VNUG、VNMG、VNUA、VNMA、RNUM、RNMM共36种类型的带圆孔硬质合金刀片尺寸系列。
４．GB2081－87（代替GB2081－80）硬质合金可转位铣刀片：此标准等效采用国际标准ISO3365－1985。
此标准规定了SNAN、SNCN、SNKN、SPAN、SPCN、SPKN、SECN、TPAN、TPCN、TPKN、TECN、FPCN、LPEX共13种类型的可转位铣刀片系列尺寸。
５．GB2080－87（代替GB2080－80）沉孔硬质合金可转位刀片：此标准等效采用国际标准ISO6987／1－1993。
标准中规定了TCMW、TCMT、WCMW、WCMT、SCMW、SCMT、CCMW、CCMT、DCMW、DCMT、RCMW、RCMT共12种类型的沉孔硬质合金可转位刀片系列尺寸。
ISO刀片基本符号含义
06
07 09 10 12
S=6.35
S=7.94 S=9.52 S=10.0 S=12.0
8
| 11th July 2009 | MT | E.Menezes
刀尖圆角半径或刀尖转角形状7
9
| 11th July 2009 | MT | E.Menezes
刀刃形状8、切削方向9
刀 刃 锋 利 性
5
| 11th July 2009 | MT | E.Menezes
切削及夹紧特征4
表示刀片的固定方式及有无断屑槽
Þ ¶ Î Ï Ð » ² Û Ð ¶ Ó Ï Ð » ² Û ¥ Ã µ æ « Ã Ë æ
Þ ¸ Î Ì ¶ ¨¾ ×
² Ð Ô Î ¸ Ì ¶ ¨¾ ×
¥ à µ æ 40¡ á -60¡ á Ì ¶ ¸ ¨³ À ¾ × « Ã Ë æ
厂方标记12
µ ³ G1 G2 NF NF5 NS4 NS5 NS8 NM NM4 NM5 NM7 NR5 NR7 PF5 PS4 PS5 PM2 PM5 PR5 Û ï ê × B57 D57 E57 « ï ½ Û X5 X15 X25 ³ Ï A27 A51 A57 A88 D51 D55 D56 D57 F27 F55 F56 F57 G56 G88 K85 K88
可转位刀片的ISO符号
1
| 11th July 2009 | MT | E.Menezes
可转位刀片的ISO符号标记
A P H W 200460 T R -A27
1 2 3 4 5 6 7 8 9 12
-NM4
C N M G 120408
1 2 3 4 5 6 7
12
T 010 20

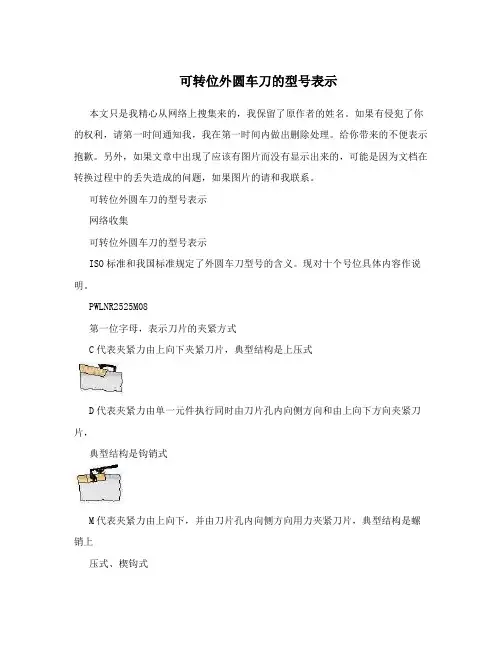

可转位外圆车刀的型号表示
可转位外圆车刀的型号表示本文只是我精心从网络上搜集来的，我保留了原作者的姓名。
如果有侵犯了你的权利，请第一时间通知我，我在第一时间内做出删除处理。
给你带来的不便表示抱歉。
另外，如果文章中出现了应该有图片而没有显示出来的，可能是因为文档在转换过程中的丢失造成的问题，如果图片的请和我联系。
可转位外圆车刀的型号表示网络收集可转位外圆车刀的型号表示ISO标准和我国标准规定了外圆车刀型号的含义。
现对十个号位具体内容作说明。
PWLNR2525M08第一位字母，表示刀片的夹紧方式C代表夹紧力由上向下夹紧刀片，典型结构是上压式D代表夹紧力由单一元件执行同时由刀片孔内向侧方向和由上向下方向夹紧刀片，典型结构是钩销式M代表夹紧力由上向下，并由刀片孔内向侧方向用力夹紧刀片，典型结构是螺销上压式、楔钩式P代表夹紧力由刀片孔内向侧方向夹紧刀片典型结构是杠杆式、偏心式、楔销式、杠销式、拉垫式、侧推式等等S代表夹紧力由孔的斜上方向下,向侧方向夹紧刀片.典形结构是压孔式第二位字母W，表示可转位刀片的形状第三位字母L，表示可转位外圆车刀的主偏角第四位字母N，表示可转位刀片的后角第五位字母R，表示可转位外圆车刀的切削方向第六、七位数字，表示可转位外圆车刀的刀尖高度刀尖对刀杆底基面的高度尺寸，即刀尖高。
普通精度等级为js14。
通常刀杆高度等于刀尖高度，普通精度等级为h13。
当刀杆高度不等于刀尖高度时则必须用文字特别注明。
当此值为个位数时，代号字母前加0，如8mm用08表示。
第八、九位为数字时，表示可转位外圆车刀的刀杆宽度普通精度等级的为h13。
当此值为个位时，代号字母前加0。
第十位可转位外圆车刀的刀杆长度第十一、十二位数字时，表示可转位刀片大小网络收集，如果侵犯了您的利益，请立刻和我联系，我将第一时间内做出处理～～另外，如果有需要购买着，不方便在豆丁购买的，支持支付宝，T*B交易，优惠。
瓦尔特
10
| April. 2010 | WCN | Du Yiwei
刀片的厚度6
01 T1 02 T2 03 T3 04 05 06 07 09 10 12
11 | April. 2010 | WCN | Du Yiwei
表示刀片主切削刃到刀 片定位面的距离，用两 S=1.98 位数代表，取理论长度 S=2.38 的整数部分。 S=1.59 S=2.78 S=3.18 S=3.97 S=4.76 S=5.56 S=6.35 S=7.94 S=9.52 S=10.00 S=12.00 •当刀片厚度的整数 相同而小数部分值 不同，则将小数部 分大的刀片的代号 用“T”代替“0”， 以示区别。 •如舍取小数部分后 只剩下一位数字， 则必须在数字前加 一个“0”。
厂方标记12
生产厂可在ISO的9个符号后加一个连字符，填写自己的标记以 表明产品的特点，例如卷屑槽形状
车 G1 G2 NF NF5 NS4 NS5 NS8 NM NM4 NM5 NM7 NR5 NR7 PF5 PS4 PS5 PM2 PM5 PR5
镗 钻 B57 D57 E57 精镗 X5 X15 X25
π ×d ×n
1000
进给速度：
Vf = n× fz × Z
n —转速，r/min d —铣刀直径，mm Z---齿数 Vc—切削速度，m/min f —进给量，mm/r
30
| April. 2010 | WCN | Du Yiwei
如何正确查找瓦尔特刀具?
• 查看相关的目录表 • 查看产品一览图 • Walter 选择法 • 索引表
8/32 0.38 0.47 0.54 0.66 1 1.1 1.26 1.42 1.58
32/100 1.08 1.32 2.54 2.94 3.33
数控刀具国家标准
国内数控机床刀具标准及选择国内数控机床刀具标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
表1 工具柄部型式代号代号工具柄部型式JT 自动换刀机床用7:24圆锥工具柄 GB 10944-89BT 自动换刀机床用7:24圆锥BT型工具柄 JIS B6339ST 手动换刀机床用7:24圆锥工具柄 GB 3837.3-83MT 带扁尾莫氏圆锥工具柄 GB 1443-85MW 无扁尾莫氏圆锥工具柄 GB 1443-85ZB 直柄工具柄 GB 6131-85表2 工具的用途代号及规格参数用途代号用途规格参数表示的内容J 装直柄接杆工具装接杆也直径—刀柄工作长度Q 弹簧夹头最大夹持直径—刀柄工作长度XP 装削平型直柄工具装刀孔直径—刀柄工作长度Z 装莫氏短锥钻夹头莫氏短锥号—刀柄工作长度ZJ 装莫氏锥度钻夹头贾氏锥柄号—刀柄工作长度M 装带扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MW 装无扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MD 装短莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度JF 装浮动绞刀绞刀块宽度—刀柄工作长度G 攻丝夹头最大攻丝规格—刀柄工作长度TQW 倾斜型微调镗刀最小镗孔直径—刀柄工作长TS 双刃镗刀最小镗刀直径—刀柄工作长度TZC 直角型粗镗刀最小镗孔直径—刀柄工作长度TQC 倾斜型粗镗刀最小镗孔直径—刀柄工作长度TF 复合镗刀小孔直径/大孔直径—孔工作长度TK 可调镗刀头装刀孔直径—刀柄工作长度XS 装三面刃铣刀刀具内孔直径—刀柄工作长度XL 装套式立铣刀刀具内孔直径—刀柄工作长度XMA 装A类面铣刀刀具内孔直径—刀柄工作长度XMB 装B类面铣刀刀具内孔直径—刀柄工作长度XMC 装C类面铣刀刀具内孔直径—刀柄工作长度KJ 装扩孔钻和铰刀１：３０圆锥大端直径—刀柄工作长度数控刀具国家标准概述：1、可转位刀具的基本概念可转位刀具是将预先加工好并带有若干个切削刃的多边形刀片，用机械夹固的方法夹紧在刀体上的一种刀具。
机夹可转位车刀基本知识
机夹可转位车刀基本知识科学技术2007-06-28 08:37:08 阅读82 评论0 字号：大中小订阅一、车刀的结构机夹可转位车刀是将可转位硬质合金刀片用机械的方法夹持在刀杆上形成的车刀，一般由刀片、刀垫、夹紧元件和刀体组成(见图1)。
图1 机夹可转位车刀组成根据夹紧结构的不同可分为以下几种形式。
·偏心式(见图2)偏心式夹紧结构利用螺钉上端的一个偏心心轴将刀片夹紧在刀杆上，该结构依靠偏心夹紧，螺钉自锁，结构简单，操作方便，但不能双边定位。
当偏心量过小时，要求刀片制造的精度高，若偏心量过大时，在切削力冲击作用下刀片易松动，因此偏心式夹紧结构适于连续平稳切削的场合。
图2 偏心式夹紧结构组成·杠杆式(见图3)杠杆式夹紧结构应用杠杆原理对刀片进行夹紧。
当旋动螺钉时，通过杠杆产生夹紧力，从而将刀片定位在刀槽侧面上，旋出螺钉时，刀片松开，半圆筒形弹簧片可保持刀垫位置不动。
该结构特点是定位精度高、夹固牢靠、受力合理、适用方便，但工艺性较差。
图3 杠杆式夹紧结构组成·楔块式(见图4)刀片内孔定位在刀片槽的销轴上，带有斜面的压块由压紧螺钉下压时，楔块一面靠紧刀杆上的凸台，另一面将刀片推往刀片中间孔的圆柱销上压紧刀片。
该结构的特点是操作简单方便，但定位精度较低，且夹紧力与切削力相反。
图4 楔块式夹紧结构不论采用何种夹紧方式，刀片在夹紧时必须满足以下条件：①刀片装夹定位要符合切削力的定位夹紧原理，即切削力的合力必须作用在刀片支承面周界内。
②刀片周边尺寸定位需满足三点定位原理。
③切削力与装夹力的合力在定位基面(刀片与刀体)上所产生的摩擦力必须大于切削振动等引起的使刀片脱离定位基面的交变力。
夹紧力的作用原理如表1所示。
表1图5 精车刀片刃磨(工作)几何参数·半精车机夹车刀刀片:前角γ=20°，后角α＝6°～7°，主偏角K r=90°、45°和80°三种，副偏角K r'=10°和45°两种，倒刃为-5°×(0.2～0.5)，过渡圆弧半径R=0.2～0.5mm(见图6)。
(新)国内数控机床刀具标准_
国内数控机床刀具标准一．国内应用的数控机床工具柄部及配用拉钉标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
数控刀具国家标准
国内数控机床刀具标准及选择国内数控机床刀具标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
表1 工具柄部型式代号代号工具柄部型式JT 自动换刀机床用7:24圆锥工具柄 GB 10944-89BT 自动换刀机床用7:24圆锥BT型工具柄 JIS B6339ST 手动换刀机床用7:24圆锥工具柄 GB 3837.3-83MT 带扁尾莫氏圆锥工具柄 GB 1443-85MW 无扁尾莫氏圆锥工具柄 GB 1443-85ZB 直柄工具柄 GB 6131-85表2 工具的用途代号及规格参数用途代号用途规格参数表示的内容J 装直柄接杆工具装接杆也直径—刀柄工作长度Q 弹簧夹头最大夹持直径—刀柄工作长度XP 装削平型直柄工具装刀孔直径—刀柄工作长度Z 装莫氏短锥钻夹头莫氏短锥号—刀柄工作长度ZJ 装莫氏锥度钻夹头贾氏锥柄号—刀柄工作长度M 装带扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MW 装无扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MD 装短莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度JF 装浮动绞刀绞刀块宽度—刀柄工作长度G 攻丝夹头最大攻丝规格—刀柄工作长度TQW 倾斜型微调镗刀最小镗孔直径—刀柄工作长TS 双刃镗刀最小镗刀直径—刀柄工作长度TZC 直角型粗镗刀最小镗孔直径—刀柄工作长度TQC 倾斜型粗镗刀最小镗孔直径—刀柄工作长度TF 复合镗刀小孔直径/大孔直径—孔工作长度TK 可调镗刀头装刀孔直径—刀柄工作长度XS 装三面刃铣刀刀具内孔直径—刀柄工作长度XL 装套式立铣刀刀具内孔直径—刀柄工作长度XMA 装A类面铣刀刀具内孔直径—刀柄工作长度XMB 装B类面铣刀刀具内孔直径—刀柄工作长度XMC 装C类面铣刀刀具内孔直径—刀柄工作长度KJ 装扩孔钻和铰刀１：３０圆锥大端直径—刀柄工作长度数控刀具国家标准概述：1、可转位刀具的基本概念可转位刀具是将预先加工好并带有若干个切削刃的多边形刀片，用机械夹固的方法夹紧在刀体上的一种刀具。
切削刀具用可转位刀片 型号表示规则-编制说明
国家标准《切削刀具用可转位刀片型号表示规则》编制说明（征求意见稿）一、工作简况1.1 任务来源根据国标委发【2019】11号文件任务要求，国家标准GB/T 2076—2007《切削刀具用可转位刀片型号表示规则》由株洲硬质合金集团有限公司负责起草修订，计划编号为：20190756-T-610，要求2020年度完成“三稿三审”程序，提交报批稿。
1.2 起草单位情况及主要工作过程1.2.1 起草单位情况作为主要承担单位，株洲硬质合金集团有限公司（以下简称“株硬集团”）是国家“一五”期间建设的重点工程之一，现为中国五矿旗下国有独资公司，是目前国内最大的硬质合金生产、科研、经营和出口基地，是中国钨业及硬质合金行业的龙头企业，是世界上规模最大的硬质合金企业。
公司注册资本21.23亿元，总资产56.48亿元，负债率48.8%，近6年利润合计61248万元，银行信用等级A-，职工人数6500余人，研发人员765人，目前下设5家控股子公司、7个产品专业事业部、2个生产厂。
拥有硬质合金国家重点实验室、国家级技术中心、分析测试中心、博士后科研工作站等国家级创新平台。
被国家经贸委列入300家扶优扶强企业和520家国家重点企业，被湖南省认定为“十大标志性工程”企业。
株硬集团是高新技术企业，在国家技术创新示范企业中全国排名第一，满分通过复核。
2017年11月被国家工信部公示为“硬质合金产品制造业单项冠军示范企业”。
株硬集团通过了ISO9001:2000质量认证和GB/T24001-ISO14001环境体系认证。
拥有一批专业的质量检验与管理人员。
同时，公司拥有较强的技术创新能力。
拥有国家级技术中心、分析测试中心和具有国际先进水平的研发中心，同时组织实施了钨钼、钽铌和硬质合金老系统等10多项技术改造，多项生产技术达到或接近当代世界先进水平。
技术创新投入达到销售收入的4%，新产品对销售收入的贡献率达到25%以上。
株硬集团拥有健全的营销网络。
硬质合金数控刀片型号的具体含义
硬质合金数控刀片型号的具体含义硬质合金数控刀片型号的具体含义可转位刀片标准１．GB2079－87（代替GB2079－80）无孔的硬质合金可转位刀片：此标准等采用国际标准ISO0883－1995。
标准中规定了TNUN、TNGN、TPUN、TPGN、SNUN、SNGN、SPUN、SPGN、TPUR、TPMR、SPUR、SPMR共12种类型刀片的系列尺寸。
2．GB2077－87（代替GB2077－80）硬质合金可转位刀片圆角半径：此标准等效采用国际标准ISO3286－1976。
标准规定刀尖圆角半径r的尺寸系列为0.2、0.4、0.8、1.6、2.0、2.4、3.2mm。
３．GB2078－78（代替GB2078－80）带圆孔的硬质合金可转位刀片：此标准等效采用国际标准ISO3364－1985。
标准中规定了TNUM、TNMM、TNUG、TNMG、TNUA、TNMA、ENUM、FNMM、WNUM、SNUM、SNMM、SNUG、SNMG、SNUA、SNMA、CNUM、CNMM、CNUG、CNMG、CNUA、CNMA、DNUM、DNMM、DNUG、DNMG、DNUA、DNMA、VNUM、VNMM、VNUG、VNMG、VNUA、VNMA、RNUM、RNMM共36种类型的带圆孔硬质合金刀片尺寸系列。
４．GB2081－87（代替GB2081－80）硬质合金可转位铣刀片：此标准等效采用国际标准ISO3365－1985。
此标准规定了SNAN、SNCN、SNKN、SPAN、SPCN、SPKN、SECN、TPAN、TPCN、TPKN、TECN、FPCN、LPEX共13种类型的可转位铣刀片系列尺寸。
５．GB2080－87（代替GB2080－80）沉孔硬质合金可转位刀片：此标准等效采用国际标准ISO6987／1－1993。
标准中规定了TCMW、TCMT、WCMW、WCMT、SCMW、SCMT、CCMW、CCMT、DCMW、DCMT、RCMW、RCMT共12种类型的沉孔硬质合金可转位刀片系列尺寸。
常用机夹可转位车刀刀片的选用技巧
常用机夹可转位车刀刀片的选用技巧车外圆的刀片：选用原则主要是根据加工工艺的具体情况决定。
一般要选通用性较高的及在同一刀片上切削刃数较多刀片。
粗车时选较大尺寸，精、半精车时选较小尺寸。
S形：四个刃口，刃口较短（指同等内切圆直径），刀尖强度较高，主要用于75°、45°车刀，在内孔刀中用于加工通孔。
T形：三个刃口，刃口较长，刀尖强度低，在普通车床上使用时常采用带副偏角的刀片以提高刀尖强度。
主要用于90°车刀。
在内孔车刀中主要用于加工盲孔、台阶孔。
C形：有两种刀尖角。
100°刀尖角的两个刀尖强度高，一般做成75°车刀，用来粗车外圆、端面，80°刀尖角的两个刃口强度较高，用它不用换刀即可加工端面或圆柱面，在内孔车刀中一般用于加工台阶孔。
R形：圆形刃口，用于特殊圆弧面的加工，刀片利用率高，但径向力大。
W形：三个刃口且较短，刀尖角80°刀尖强度较高，主要用在普通车床上加工圆柱面和台阶面。
D形：两个刃口且较长，刀尖角55°刀尖强度较低，主要用于仿形加工，当做成93°车刀时切入角不得大于27°～30°；做成62.5°车刀时，切入角不得大于57°～60°，在加工内孔时可用于台阶孔及较浅的清根。
V形：两个刃口并且长，刀尖角35°刀尖强度低，用于仿形加工。
做成93°车刀时切入角不大于50°；做成72.5°车刀时切入角不大于70°；做成107.5°车刀时切入角不大于35°。
图1图2 普通Q形刀片图3 带有断屑槽形的切断刀片图4图5图6图7图8图9图10切断、切槽刀片：切断刀片：在普通车床上常用的是Q形刀片，这种刀片可重磨，而且价格一般可转位车刀刀片要低2～3元／片，其缺点是刃口是直的，不能使切屑横向产生收缩变形，容易与已加工表面摩擦，加上它的侧偏角和侧后角都很小，因此切削热量高，易磨损，在使用时要随时观察刃口情况，及时重磨或更换刀片。
刀具命名规则和含义
刀具可以分为公制（ISO）和英制（ANSI）两种其主要区别在于中间的数字，另外不同的刀具其表示方法也不同。
例如：ISO： CNMG120408PSABSI：CNMG432PS第一位的字母代表刀片的形状，公制与英制是一样的。
H：6角形120°、O：8角形135°、P：5角形108°、S：四方形90°、T：3角形60°、C：菱形80°、D：菱形55°、E：菱形75°、F：菱形50°、M：菱形86°、V：菱形35°、W：6角形80°、L：长方形90°、A：平行四边形顶角85°、B：平行四边形顶角82°、K：平行四边形顶角55°、R：圆形第二位的字母代表刀片后角，公制与英制是一样的。
A：3°、B：5°、C：7°、D：15°、E：20°、F：25°、G：30°、N：0°、P：11°第三位的字母代表刀片的公差，公制与英制相同，其公差根据刀片尺寸不同而不同。
第四位的字母代表孔/断屑槽符号，这个的种类比较多，不一一细说，只挑两种常用的说，一般的外圆刀片都是G（有孔，双面带断屑槽），镗孔刀片多为T（有孔，且单埋头孔，单面有断屑槽）第三、四两位的意思你可以在使用时查下你所选用的刀具的刀具样本，上面都会有说明。
上述的字母意思适用于所有的车削用可转位刀片，从第五位开始则有了区别，先来说金属陶瓷、图层硬质合金以及硬质合金的刀片：第五位的数字，ISO代表切刃长度，ANSI代表内接缘径第六位的数字代表厚度，ISO的单位为mm，而ANSI的为：inch第七位的数字代表刀尖角，ISO的单位为mm，而ANSI的为：inch最后两位字母代表任意符号，如：主切刃符号、断屑槽符号等。
除此之外，还会再继续后缀数字与字母，如：VP15TF，这个代表刀具的材质。
可转位刀具刀片型号与标准
可转位刀具刀片型号与标准作者：admin 发表时间：2010-11-10 12:00:15 点击：713一、可转位刀具刀片型号编制标准1．可转位车刀型号表示规则GB／T5343.1，它等效采用ISO5680－1989。
它适用于可转位外圆车刀、端面车刀、防形车刀及拼装复合刀具的模块刀头的型号编制。
其型号也是由按规定顺序排列的一组字母和数字代号所组成。
2．可转位带孔铣刀型号表示规则它是在ISO7406－1986的基础上制订的。
它适用于可转位面铣刀、三面刃（槽）铣刀、套式立铣刀及圆柱形铣刀型号的编制。
其型号由11个号位组成（面铣刀只有10个号位，没有第11个号位）。
前1～4号位表明刀体的特征。
波折号后边的号位表示刀片装夹方式和刀片特征。
3．可转位带柄铣刀型号表示规则它是在国际标准ISO7848－1986的基础上制订的。
它的型号也由11个号位组成。
其中有5个号位表示刀体的特征，两个号位表示柄部的特征，另外4个号位则表示刀片的装夹方法及其切削刃长度的特征。
4．可转位刀片型号表示规则GB2076-87，等效ISO1832-85，国内外硬质合金厂生产的切削用可转位刀片（包括车刀片和铣刀片）的型号都符合这个标准。
它是由给定意义的字母和数字代号，按一定顺序排列的十个号位组成。
其中第8和第9个号位分别表示切削刃截面形状和刀片切削方向，只有在需要的情况下才予标出。
二、可转位刀片标准1．GB2079－87（代替GB2079－80）无孔的硬质合金可转位刀片：此标准等采用国际标准ISO0883－1995。
标准中规定了TNUN、TNGN、TPUN、TPGN、SNUN、SNGN、SPUN、SPGN、TPUR、TPMR、SPUR、SPMR共12种类型刀片的系列尺寸。
2．GB2077－87（代替GB2077－80）硬质合金可转位刀片圆角半径：此标准等效采用国际标准ISO3286－1976。
标准规定刀尖圆角半径rε的尺寸系列为0.2、0.4、0.8、1.6、2.0、2.4、3.2mm。
刀具标准
数控刀具国家标准一．可转位刀具刀片型号编制标准1．可转位车刀型号表示规则GB／T5343.1，它等效采用ISO5680－1989。
它适用于可转位外圆车刀、端面车刀、防形车刀及拼装复合刀具的模块刀头的型号编制。
其型号也是由按规定顺序排列的一组字母和数字代号所组成。
2．可转位带孔铣刀型号表示规则它是在ISO7406－1986的基础上制订的。
它适用于可转位面铣刀、三面刃（槽）铣刀、套式立铣刀及圆柱形铣刀型号的编制。
其型号由11个号位组成（面铣刀只有10个号位，没有第11个号位）。
前1～4号位表明刀体的特征。
波折号后边的号位表示刀片装夹方式和刀片特征。
3．可转位带柄铣刀型号表示规则它是在国际标准ISO7848－1986的基础上制订的。
它的型号也由11个号位组成。
其中有5个号位表示刀体的特征，两个号位表示柄部的特征，另外4个号位则表示刀片的装夹方法及其切削刃长度的特征。
4．可转位刀片型号表示规则GB2076-87，等效ISO1832-85，国内外硬质合金厂生产的切削用可转位刀片（包括车刀片和铣刀片）的型号都符合这个标准。
它是由给定意义的字母和数字代号，按一定顺序排列的十个号位组成。
其中第8和第9个号位分别表示切削刃截面形状和刀片切削方向，只有在需要的情况下才予标出。
二．可转位刀片标准1．GB2079－87（代替GB2079－80）无孔的硬质合金可转位刀片：此标准等采用国际标准ISO0883－1995。
标准中规定了TNUN、TNGN、TPUN、TPGN、SNUN、SNGN、SPUN、SPGN、TPUR、TPMR、SPUR、SPMR共12种类型刀片的系列尺寸。
2．GB2077－87（代替GB2077－80）硬质合金可转位刀片圆角半径：此标准等效采用国际标准ISO3286－1976。
标准规定刀尖圆角半径rε的尺寸系列为0.2、0.4、0.8、1.6、2.0、2.4、3.2mm。
3．GB2078－78（代替GB2078－80）带圆孔的硬质合金可转位刀片：此标准等效采用国际标准ISO3364－1985。
可转位刀片型号与ISO表示规则
可转位刀片型号与ISO表示规则式中1表示为刀片形状的代码（图1），如代码C表示刀尖角为80°；图1 刀片形状代码式中2表示为主切削刃后角的代码（图2），如代码N表示后角为0°；图2 主切削刃后角代码式中3表示为刀片尺寸公差的代码（表1），如代码M表示刀片厚度公差为±0.130；表1 刀片尺寸公差代码表级别符号公差mm公差inchesm s d m s dA±0.005±0.025±0.025±0.0002±0.001±0.0010F±0.005±0.025±0.013±0.0002±0.001±0.0005C±0.013±0.025±0.025±0.0005±0.001±0.0010±0.18±0.13±0.007±0.005U±0.013±0.38±0.013±0.08±0.25±0.005±0.015±0.005±0.003±0.010注：表中s为刀片厚度，d为刀片内切圆直径，m为刀片尺寸参数（图3）。
图3 刀片尺寸参数式中4表示为刀片断屑及夹固形式的代码（图4），如代码G表示双面断屑槽，夹固形式为通孔；图4 刀片断屑及夹固形式代码式中5表示为切削刃长度表示方法(图5)，如代码12表示切削刃长度为12mm；图5 切削刃长度表示方法式中6表示为刀片厚度的代码（图6），如代码04表示刀片厚度为4.76mm；图6 刀片厚度代码式中7表示为修光刃的代码（图7），如代码08表示刀尖圆弧半径为0.8mm；图7 修光刃代码式中8表示为表示特殊需要的代码；式中9表示为进给方向的代码，如代码R表示右进刀，代码L表示左进刀，代码N表示中间进刀；式中10表示为断屑槽型的代码（表2）。
数控刀具国家标准
国内数控机床刀具标准及选择国内数控机床刀具标准１．国家标准GB10944－89《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄》这个国家标准规定的柄部，在型式与尺寸上与国际标准ISO7388／1完全相同。
详见图7.3-1和7.3-1。
与ISO7388／1相比，增加了一些必要的技术要求，标注了表面粗糙度及形位公差，以保证刀柄的制造质量，满足自动加工中刀具的重复换刀精度要求。
它主要应用于镗铣类加工中心机床的各种刀柄。
２．国家标准所规定的拉钉，《自动换刀机床用7:24圆锥工具柄部40、45和50号圆锥柄用拉钉》这个国家标准所规定的拉钉，在型式与尺寸上与ISO7388／Ⅱ相同。
可与前述标准GB10944－89中所规定的柄部配合使用。
３．日本标准JIS B6339-1986《加工中心机床用工具柄部及拉钉》这个标准只适用于日本进口的加工中心机床及过去几年我国的部分机床厂与日本合作设计和生产的加工中心机床。
它是在日本机床工业协会标准MAS403－1982的基础上制订出来的，在日本得到广泛的应用。
我国1985年以后设计的加工中心机床已改用新的国家标准GB10994和GB10945。
４．国家标准GB3837－83《机床工具7:24圆锥联结》这种锥柄主要用于手动换刀数控机床及重型镗铣床等。
二．整体式工具系统标准JB/GQ5010-1983《TSG工具系统型式与尺寸》TSG工具系统中的刀柄,其代号(按1990年国家标准报批稿)由四部分（JT-45-Q32-120）组成，各部分的含义如下：JT-表示工具柄型代码。
45-对圆锥柄表示锥度规格。
Q32-表示工具的规格。
120-表示刀柄的工作长度。
它所表示的工具为：自动换刀机床用7:24圆锥工具柄(GB10944)，锥柄为45号，前部为弹簧夹，最大夹持直径32mm，刀柄工作长度(锥柄大端直径φ57.15mm处到弹簧夹头前端面的距离)为120mm。
表1 工具柄部型式代号代号工具柄部型式JT 自动换刀机床用7:24圆锥工具柄 GB 10944-89BT 自动换刀机床用7:24圆锥BT型工具柄 JIS B6339ST 手动换刀机床用7:24圆锥工具柄 GB 3837.3-83MT 带扁尾莫氏圆锥工具柄 GB 1443-85MW 无扁尾莫氏圆锥工具柄 GB 1443-85ZB 直柄工具柄 GB 6131-85表2 工具的用途代号及规格参数用途代号用途规格参数表示的内容J 装直柄接杆工具装接杆也直径—刀柄工作长度Q 弹簧夹头最大夹持直径—刀柄工作长度XP 装削平型直柄工具装刀孔直径—刀柄工作长度Z 装莫氏短锥钻夹头莫氏短锥号—刀柄工作长度ZJ 装莫氏锥度钻夹头贾氏锥柄号—刀柄工作长度M 装带扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MW 装无扁尾莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度MD 装短莫氏圆锥柄工具莫氏锥柄号—刀柄工作长度JF 装浮动绞刀绞刀块宽度—刀柄工作长度G 攻丝夹头最大攻丝规格—刀柄工作长度TQW 倾斜型微调镗刀最小镗孔直径—刀柄工作长TS 双刃镗刀最小镗刀直径—刀柄工作长度TZC 直角型粗镗刀最小镗孔直径—刀柄工作长度TQC 倾斜型粗镗刀最小镗孔直径—刀柄工作长度TF 复合镗刀小孔直径/大孔直径—孔工作长度TK 可调镗刀头装刀孔直径—刀柄工作长度XS 装三面刃铣刀刀具内孔直径—刀柄工作长度XL 装套式立铣刀刀具内孔直径—刀柄工作长度XMA 装A类面铣刀刀具内孔直径—刀柄工作长度XMB 装B类面铣刀刀具内孔直径—刀柄工作长度XMC 装C类面铣刀刀具内孔直径—刀柄工作长度KJ 装扩孔钻和铰刀１：３０圆锥大端直径—刀柄工作长度数控刀具国家标准概述：1、可转位刀具的基本概念可转位刀具是将预先加工好并带有若干个切削刃的多边形刀片，用机械夹固的方法夹紧在刀体上的一种刀具。
2、可转位刀片介绍（整理版）
2、可转位⼑⽚介绍（整理版）第⼆章、可转位⼑⽚的介绍1、可转位⼑具的基本概念 (理解)可转位⼑具是将预先加⼯好并带有若⼲个切削刃的多边形⼑⽚，⽤机械夹固的⽅法夹紧在⼑体上的⼀种⼑具。
当在使⽤过程中⼀个切削刃磨钝了后，只要将⼑⽚的夹紧松开后转位或更换⼑⽚，使新的切削刃进⼊⼯作位置，再经夹紧就可以继续使⽤。
2、可转位⼑具与焊接式⼑具和整体式⼑具相⽐有两个特征（了解）1）⼑体上安装的⼑⽚，⾄少有两个预先加⼯好的切削刃供使⽤。
(个别特殊⼑⽚不能转位，只能更换，如球头⼑⽚)2）⼑⽚转位后的切削刃在⼑体上位置不变，并具有相同的⼏何参数。
3、可转位⼑⽚与焊接式⼑具相⽐有以下特点：（了解）1）⼑⽚成为独⽴的功能元件，其切削性能得到了扩展和提⾼；2）机械夹固式避免了焊接⼯艺的影响和限制，更利于根据加⼯对象选择各种材料的⼑⽚，并充分地发挥了其切削性能，从⽽提⾼了切削效率；3）切削刃空间位置相对⼑体固定不变，节省了换⼑、对⼑等所需的辅助时间，提⾼了机床的利⽤率。
4）由于可转位⼑具切削效率⾼，辅助时间少，所以提⾼了⼯效率，⽽且可转位⼑具的⼑体可重复使⽤，节约了钢材和制造费⽤，因此其经济性好。
可转位⼑具的发展极⼤的促进了⼑具技术的进步，同时可转位⼑体的专业化、标准化⽣产⼜促进了⼑体制造⼯艺的发展。
4、⼑⽚常识：（了解）1）硬质合⾦⼑⽚是钨跟钴粉末按⼀定的⽐例混合，⽤模具压制后送⾼温炉中烧结完成，粗加⼯就直接涂层，精加⼯经修磨后再涂层。
2）⼑具涂层的成份有很多：主要有两种成份三氧化⼆铝（AL2O3）、氮化钛（TiN）。
其中三氧化⼆铝（AL2O3）涂层⽤于耐磨、氮化钛（TiN）涂层⽤于耐崩。
3)本公司所有⼑⽚中，90%以上都是涂层硬质合⾦⼑⽚。
只有部分是陶瓷或⾦属陶瓷材质的⼑⽚，他通常不涂层。
5、⼑⽚材质的种类有很多，可分为以下6种（识记）1）硬质合⾦-⼑⽚ 2）镀层硬质合⾦-⼑⽚ 3）⾦属陶瓷-⼑⽚4）纯陶瓷-⼑⽚ 5）CBN⽴⽅氮化硼-⼑⽚（车削较多）6）PCD⾦刚⽯-⼑⽚硬质合⾦硬质合⾦涂层(涂层硬质合⾦) ⾦属陶瓷涂层⾦属陶瓷⾼压烧结体超微粒硬质合⾦耐磨损⽤硬质合⾦超微粒硬质合⾦涂层硬质合⾦(Coated carbide)涂层硬质合⾦(Coated carbide)涂层硬质合⾦(Coated carbide)涂层硬质合⾦涂层硬质合⾦(Coated carbide)⾦属陶瓷(Cermet)⾮涂层硬质合⾦(Uncoated cemented carbide)陶瓷⼑⽚(Ceramics)⽴⽅氮化硼(Boron nitride)⼈造⾦刚⽯(Polycerystalline)CD6、⼑⽚材质的种类不同决定被加⼯材料、价格也就有所不同。
