主板各部件详细介绍+(图)
主板知识
第3章 主 板
图3–1 Slot 架构主板
第3章 主 板
PS/2接口的 键盘和鼠标插座 电源插座 Socket 370 接口的 CPU插座 内存插槽
USB接口
并口(串口在它下面)
软驱接口
IDE接口 可见部分是游戏接 口，下面是声卡接口 接硬盘、光驱等设备
AMR 插槽 北桥芯片 AGP插槽 电池 PCI插槽 南桥芯片 BIOS芯片 一般采用EEPROM
主板集成，而是通过档板片提供，如图 3–25 所示。这
种鼠标接口通常是关闭的，如果系统不认PS/2 MOUSE， 则要在CMOS设置中将PS/2 MOUSE激活。
第3章 主 板
图3–24 串行口鼠标接口
第3章 主 板
图3–25 AT主板上的PS/2 MOUSE接口
第3章 主 板
对于ATX结构主板，PS/2 MOUSE插座都已集成在
电时信息会丢失。CMOS芯片里保存着当前系统的硬
件配置参数和在BIOS程序中设置的各种参数，所以为 了避免关机后CMOS参数丢失，主板上的电池主要用
来给CMOS芯片供电。
第3章 主 板
3.1.7 电池
为了在掉电时保持CMOS内容和主板上系统时钟的 正常运行，每块主板上都有一个电池，如图3–14所示。 现在主板上的电池大多为纽扣电池，在486和586主板 上也有电容电池和集成块电池，如图3–15所示。
第3章 主 板
纽扣电池 CMOS芯片 BIOS芯片
图3–14 电池
第3章 主 板
图3–15 集成块和电容电池
第3章 主 板
3.1.8 主板电源插座
电源是计算机的动力来源。主板电源的插座分为 两种：AT电源插座和ATX电源插座。 1．AT电源插座 AT结构主板电源插座是 12芯单列插座，没有防错
(电脑硬件知识)第3章 主板
时钟频率与周期的定义如下：f = 1/T 频率表示时钟脉冲在1秒内重复的次数。在CPU中，频率 的常用单位是MHz，即每秒钟发生100万个脉冲； GHz 即每 秒钟发生10亿个脉冲。与之对应，周期的常用单位是微秒 （μs）和纳秒（ns）。
3．按主板芯片组分类 图3-3所示为最常见的由两片芯片组组成的主板的 功能示意图。芯片组厂家提供的功能示意图常常 采用如图3-4所示的形式（Intel X38+ICH9芯片组 功能架构图）。
（1）北桥芯片（North Bridge Chipset） NorthBridge）是主板芯片组中起主导作用 的最重要的组成部分，也称为主桥 （HostBridge）。它主要负责CPU与内存之 间的数据交换，并控制AGP、PCIE数据在 其内部的传输，是主板性能的主要决定因 素。一般来说，芯片组的名称就是以北桥 芯片的名称来命名的。主流的有P45、P43、 X48、790GX、790FX、780G等等。 NVIDIA还有780i、790等。
3.2.11 板载网卡控制芯片 网卡芯片一般在主板后部的I/O面板上的RJ45接口附近，网卡芯片较大，如图3-17所示。
3.2.12 I/O及硬件监控芯片 I/O（Input/Output，输入/输出）芯片的功能主要 是提供一系列输入/输出的接口。部分I/O芯片还 能提供系统监控、检测功能，可以用来监控受监 控对象的温度、转速、电压等。I/O芯片比较大， 一般位于主板的边缘，如图3-18所示。
4．按是否为整合型主板分类 整合型（All-In-One）主板，又称集成型主板或一 体化主板，即主板上整合了视频处理功能的主板。 显示卡的功能一般集成到北桥芯片中，集成显示 卡的一个重要特点就是显示缓存共享主存。 5．按生产主板的厂家分类 生产主板芯片组的厂家虽然只有Intel、AMD-ATi、 nVEDIA、VIA等几家，但生产主板的厂家却很多， 市场上常见的主板品牌有：华硕、微星、技嘉、 精英、昂达、升技、七彩虹、华擎、斯巴达克、 富士康、双敏、映泰、梅捷、捷波、磐正、磐英、 顶星、致铭、盈通等。
图解ATX主板上各个部件的名称和位置
图解ATX主板上各个部件的名称和位置
（以华硕P5B-E PLUS主板为例）
仅供参考
华硕P5B-E PLUS主板
（1）主板供电设计：
主板供电设计
（2）CPU插槽：（下图中红色框部分）
CPU插槽（Socket 775）
（3）南北桥芯片：
主板北桥和南桥芯片（上面覆盖散热片（4）内存插槽：（下图中红色框部分）
DDR2 DIMM内存插槽
（5）硬盘接口：（下图中红色框部分）
硬盘接口
包括6个SATA 3.0 Gb/s接口、1个UltraDMA 133/100/66接口、1个Internal SATA 3.0 Gb/s
接口和1个External SATA 3.0 Gb/s 接口。
（6）为硬盘接口提供支持的JMB363芯片：（下图）
（7）板载声卡芯片：（下图）
（8）板载网卡芯片：（下图）
（9）扩展插槽：
主板上的扩展插槽
上图中绿色框框部分分别为显卡插槽PCI-E X16（比较长的那根蓝色插槽）和PCI-E X4（比
较短的那根黑色插槽）。
上图中红色框框部分是普通PCI扩展插槽。
（10）输入输出设备接口：
输入输出设备接口。
主板各部件-零件详解(图解)
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
最后，就是测试了。
测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。
认识主板PPT课件
3 内存插槽
内存插槽用来安装内存条，是主板上最长的插槽， 一般有多条，两边有卡扣，用来扣住内存条。内存插 槽结构不同，所支持的内存类型也不同。
4 显卡插槽 PCI Express X16
PCI Express ×16
PCI Express插槽
➢ PCI Express采用串行传输，每个设备都有自己的专用连接， 不需要向整个总线请求带宽。 PCI-E的双单工连接能提供更高 的传输速率和质量。
传输速率 GT/s
2.5 2.5 2.5 2.5 2.5 5 5 5 5 5 8 8 8 8 8
最大数据传输率
单向
双向
250MB/s 500MB/s
1GB/s 2GB/s 4GB/s 500MB/s 1GB/s 2GB/s 4GB/s 8GB/s 1GB/s 2GB/s
500MB/s 1GB/s 2GB/s 4GB/s 8GB/s 1GB/s 2GB/s 4GB/s 8GB/s 16GB/s 2GB/s 4GB/s
2021/3/7
/
5
计算机组装与维护
课程考核方式
考核方式：考试或考查
总分=素养20%+平时成绩 40% + 期末考试成绩 40%
2021/3/7
作业+课堂问答+动手操作
6
计算机组装与维护
基本要求
➢不迟到、不早退、不旷课，有事先请假 ➢上课遵守纪律，不闲聊，多用脑，多发言 ➢不在机房里吃食物、不玩游戏 ➢下课后关闭计算机，整理好所用物品 ➢做好课程预习与复习
南桥芯片要与北桥芯片配合使用，Intel与AMD芯片不能混用。
2021/3/7
Intel南桥芯片
54
主板结构示意图
电脑主板各部件详细图解[21P]

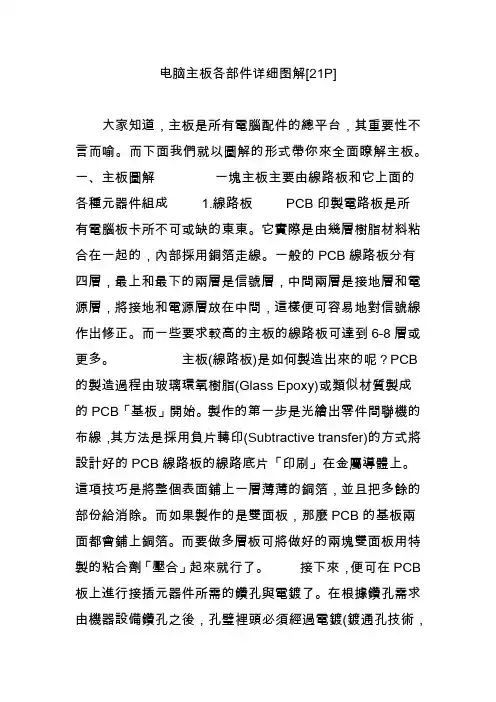

![电脑主板各部件详细图解[21P]](https://img.taocdn.com/s3/m/ffbd5b791ed9ad51f01df2ae.png)
电脑主板各部件详细图解[21P]大家知道，主板是所有電腦配件的總平台，其重要性不言而喻。
而下面我們就以圖解的形式帶你來全面瞭解主板。
一、主板圖解一塊主板主要由線路板和它上面的各種元器件組成 1.線路板PCB印製電路板是所有電腦板卡所不可或缺的東東。
它實際是由幾層樹脂材料粘合在一起的，內部採用銅箔走線。
一般的PCB線路板分有四層，最上和最下的兩層是信號層，中間兩層是接地層和電源層，將接地和電源層放在中間，這樣便可容易地對信號線作出修正。
而一些要求較高的主板的線路板可達到6-8層或更多。
主板(線路板)是如何製造出來的呢？PCB 的製造過程由玻璃環氧樹脂(Glass Epoxy)或類似材質製成的PCB「基板」開始。
製作的第一步是光繪出零件間聯機的布線，其方法是採用負片轉印(Subtractive transfer)的方式將設計好的PCB線路板的線路底片「印刷」在金屬導體上。
這項技巧是將整個表面鋪上一層薄薄的銅箔，並且把多餘的部份給消除。
而如果製作的是雙面板，那麼PCB的基板兩面都會鋪上銅箔。
而要做多層板可將做好的兩塊雙面板用特製的粘合劑「壓合」起來就行了。
接下來，便可在PCB 板上進行接插元器件所需的鑽孔與電鍍了。
在根據鑽孔需求由機器設備鑽孔之後，孔璧裡頭必須經過電鍍(鍍通孔技術，Plated- Through-Hole technology，PTH)。
在孔璧內部作金屬處理後，可以讓內部的各層線路能夠彼此連接。
在開始電鍍之前，必須先清掉孔內的雜物。
這是因為樹脂環氧物在加熱後會產生一些化學變化，而它會覆蓋住內部PCB 層，所以要先清掉。
清除與電鍍動作都會在化學過程中完成。
接下來，需要將阻焊漆(阻焊油墨)覆蓋在最外層的布線上，這樣一來布線就不會接觸到電鍍部份了。
然後是將各種元器件標示網印在線路板上，以標示各零件的位置，它不能夠覆蓋在任何布線或是金手指上，不然可能會減低可焊性或是電流連接的穩定性。
此外，如果有金屬連接部位，這時「金手指」部份通常會鍍上金，這樣在插入擴充槽時，才能確保高品質的電流連接。
计算机主板各部分介绍PPT课件
编辑版pppt
Serial ATA接口 返回22
IDE接口和软驱接口
IDE接口用来连 接硬盘和光驱等 IDE存储设备。 通常蓝色的IDE 接口为IDE1， 白色的IDE接口 为IDE2。靠近 IDE接口，颜色 为黑色的接口为 软驱接口。
编辑版pppt
返回
23
编辑版pppt
• SATA 和IDE 的排 线， 很明 显看 的出 来
返16回
4、南桥芯片（ Southbridge ）返回
编辑版pppt
南桥是主机板 上的老二，和北 桥互连并连接其 他周边，我们熟 知的主机板「功 能」大多来自南 桥，比如 USB、 网络、音效、 SATA/IDE 硬盘， 都是从南桥连出 来的。它也是一 颗芯片，照片中 看起来好像比北 桥还大，那只是 芯 片 制 程 和 1封7 装 的造型不同。
南桥芯片
编辑版pppt
返回
现在主机 板为了差异化， 有时南北桥都 会做散热片， 甚至还兼做造 型，让南北桥 与 CPU旁的稳 压线路全部连 在一起做散热。 当然，通常只 有高阶产品才 会这样做，入 门主机板黏个 散热片就算很 有义气了。18
5、扩充卡插槽
（Expansion Card Slot）
编辑版pppt
返27回
串行/并行 通信接口
编辑版pppt
返28回
内置网卡接口 和USB接口
主板上有没有集成网卡由主板厂商 决定，所以用户买到的主板上不一 定有网卡接口。而USB接口一般都 有，且目前都支持USB 2.0规范。
编辑版pppt
返29回
音频接口
音频接口主要用于连接耳机和音箱。
它符合PC'99颜色规格，采用彩色
接口，容易辨别。其中蓝色接口为
主板各部件的认识及介绍
2013-02-28
一. 主板介绍
主板，又叫主机板(mainboard)、 系统板(systemboard)或母板 (motherboard)；它安装在机箱 内，是电脑最基本的也是最 重要的部件之一。 主板一般 为矩形电路板，上面安装了 组成计算机的主要电路系统， 一般有BIOS芯片、I/O控制芯 片、键盘和面板控制开关接 口、指示灯插接件、扩充插 槽、主板及插卡的直流电源 供电接插件等元件。
三.扩展槽、内部接口部分
CPU底座---用来安放CPU 常见台式机主板的CPU底座有 三种：LAG775、LGA1156、 SOCKETAM2/AM2+/AM3。 分别支持不同规格的CPU如图 显示
三.扩展槽、内部接口部分
PCI槽 PCI是Peripheral Component Interconnect（外设部件互连 标准）的缩写，它是目前个 人电脑中使用最为广泛的接 口，几乎所有的主板产品上 都带有这种插槽。 此接口支持多种设备，如网 卡、声卡、视频卡、还原卡、 磁盘阵列卡、早期显卡等。 在主板测试时一般使用网卡 还原卡等对此接口进行测试。
二. 芯片部分
BIOS芯片 BIOS芯片：是一块方块状的 存储器，里面存有与该主板 搭配的基本输入输出系统程 序。能够让主板识别各种硬 件，还可以设置引导系统的 设备，调整CPU外频等。 芯片组（南北桥芯片） 主板上位于PCIE-16X显卡插 槽上下两侧的两个芯片，一 般有散热片覆盖，靠近CPU位 置的为北桥，另一个称之为 南桥。
四.外部接口
主要介绍设置在机箱I/O挡板部位的PS/2、USB、音频接口、网络 接口、COM口、LPT口、1394接口、e-SATA接口等等。
手机主板各部分结构课件
通过内存、存储等芯片，实现 数据的存储与传输功能，如保 存照片、视频等文件。
通信功能
通过射频电路等模块，实现手 机的无线通信功能，如打电话、 上网等。
电源管理
通过电源管理模块，实现对电 池充电、电量消耗等的管理，
延长手机使用时间。
PART 02
CPU与存储器
CPU结构特点
01
02
03
CPU组成
通过引入人工智能和机器学习技术，手机主板将更加智能化，能够自动优化性能和修复故 障。
柔性主板与可穿戴设备
柔性主板技术的发展将为可穿戴设备提供更多可能性，使手机主板更加贴合人体工学。
无线充电与快速充电
无线充电和快速充电技术的普及将为手机主板带来更加便捷的充电体验。
THANKS
感谢观看
主板布局和空间 主板布局和空间限制对传感器和连接器的选型有一定影响， 如某些主板可能无法容纳大型连接器或需要采用特殊设计 的传感器。
功能需求和成本考虑
功能需求和成本考虑是选型的主要依据，需要根据实际需 求评估所需传感器和连接器的类型和数量，并综合考虑成 本因素。
PART 07
总结与展望
手机主板结构发展趋势预测
信息。
接口与插槽
提供与外部设备连接的接口， 如USB、音频接口等，以及 SIM卡、TF卡等插槽。
电源管理
负责管理电池充电、电量消耗 等电源相关功能。
射频电路
负责无线通信功能，如 2G/3G/4G/5G等通信模块。
手机主板功能与作用
数据处理
通过处理器等核心芯片，实现 手机的各种数据处理功能，如
运行应用、游戏等。
手机主板各部分结构 课件
目录
PART 01
笔记本电脑主板元件识别
项目 缩写
英文
中文
1
R
Resistor
电阻
2
C Capacitor
电容
3
L Inductance 电感
4
U
IC
集成IC
5
F
Fuse
保险丝
6
D
Diode
二极管
7 JP
Jump
短结点
8
T Transformer 耦合线
圈
9 SW
Switch
开关
项 缩写 目
10 JP/C N
11 RP
12 CP/C A
13 Y/X
ü石英晶振
如右图所示，晶振本体上的“缺口”要和 PCB上的“白线”方向一致，它们也是和 线路图上的“1”脚相对应的；某些石英 晶振没有极性之分。
最后，针对有些极性元件的极性标记和PCB标示不是很明显的，或是对标示 方法有疑问的时候，最好的办法，就是以相同型号主板的相同位置的电子元 件作参考，以确保极性元件的正确安装。
极（D）；标示“2”通常是线路图上对应
2
晶体管的基极（b）或MOS管的栅极
1
（G）；标示“3”通常是线路图上对应
晶体管的发射极（e）或MOS管的源极
3
（S）。 我们可以利用这一管脚分布规
律，去量测线路图上的相应脚位的电压。
此外，由于三极管的三个引脚分布不对称，
在元件安装时通常不会出错，只要其引脚
和PCB上的PAD点一一对应就可以了。
ü电解电容
如右图所示，电容本体上的“+”号要和 PCB的“白线”方向一致，它们也是和线 路图上的“1”脚相对应的；立式电解电 容的极性标注法与此类似。
电脑主板基础知识图解(修订版)
图解电脑主板一、硬件其实不神秘现在电脑早已不是什么稀罕物了，但你是否了解你的电脑呢？你是否知道硬件上那些密密麻麻芯片的作用呢？如果说CPU是PC的大脑，电源是PC的心脏，那么主板就是PC的神经系统。
可以说主板是所有硬件的基础，是它将各个硬件连接起来，并保证这些硬件可以按部就班的工作。
由于承担着大量复杂的工作，因此主板上元件的复杂程度也是所有硬件中数一数二的，但却很少有普通玩家了解主板上各个元件的功能，这对于一个DIY玩家是坚决不被允许的。
今天笔者就为大家介绍一下主板上各个元件的功能特点，希望通过笔者的介绍大家可以了解更多的硬件知识，成为一个真正的硬件高手。
二、主板主要元件概述【A】 CPU插槽，目前Intel和AMD的处理器均采用这种ZIP零阻力接口设计。
另外CPU接口附近通常会留出较低的空间以保证高端热管散热器的安装。
【B】内存接口，此位置专门为安装内存所使用，一般普通主板只拥有4个内存插槽，高端主板会增加至6个，而某些集成主板只有2个甚至1个。
安装时需要将内存装进同一颜色插槽才能实现双通道及三通道。
【C】 PCI-E 16x接口，这款拥有三条PCI-E 16x接口，并都采用蓝色以方便识别。
目前PCI-E接口主要为安装显卡使用，而3条PCI-E接口则意味着这款主板最多能同时安装3块显卡，当然只有狂热的游戏发烧友才会这么干。
【D】 PCI接口，这款主板拥有两条PCI接口，并都采用黑色涂装，PCI接口目前主要为安装网卡、声卡等设备。
【E】 PCI-E 1X接口，这块主板板载两条PCI-E 1X接口，此接口250MB/s的带宽远高于普通PCI接口的133MB/s，目前PCI-E 1X主要用于安装扩展卡，如声卡、网卡等。
【F】北桥芯片，散热片低下是主板的北桥芯片。
北桥的主要功能是为CPU、内存、PCI-E接口之前提供互相通信，而在某些集成主板中，北桥内还集成了显示核心。
【G】南桥芯片，南桥芯片的主要功能是控制PCI接口、集成声卡、USB接口等设备。
