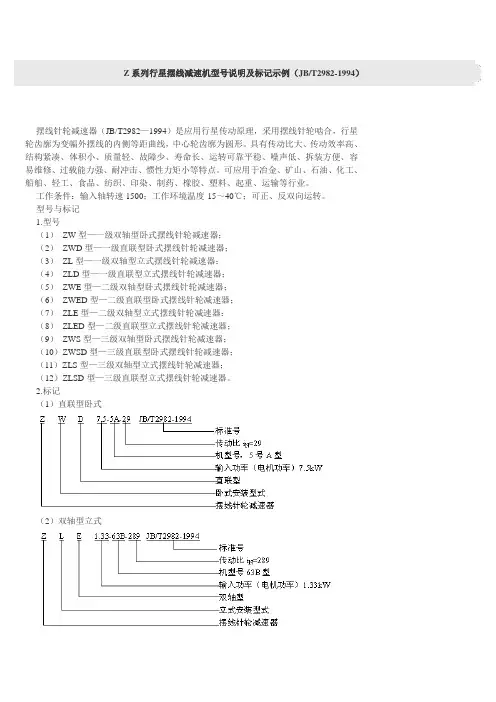

Z系列行星摆线减速机型号说明及标记示例（JB/T2982-1994）摆线针轮减速器（JB/T2982—1994）是应用行星传动原理，采用摆线针轮啮合，行星轮齿廓为变幅外摆线的内侧等距曲线，中心轮齿廓为圆形。
具有传动比大、传动效率高、结构紧凑、体积小、质量轻、故障少、寿命长、运转可靠平稳、噪声低、拆装方便、容易维修、过载能力强、耐冲击、惯性力矩小等特点。
可应用于冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、起重、运输等行业。
工作条件：输入轴转速1500；工作环境温度-15～40℃；可正、反双向运转。
型号与标记1.型号（1）ZW型—一级双轴型卧式摆线针轮减速器；（2）ZWD型—一级直联型卧式摆线针轮减速器；（3）ZL型—一级双轴型立式摆线针轮减速器；（4）ZLD型—一级直联型立式摆线针轮减速器；（5）ZWE型—二级双轴型卧式摆线针轮减速器；（6）ZWED型—二级直联型卧式摆线针轮减速器；（7）ZLE型—二级双轴型立式摆线针轮减速器；（8）ZLED型—二级直联型立式摆线针轮减速器；（9）ZWS型—三级双轴型卧式摆线针轮减速器；（10）ZWSD型—三级直联型卧式摆线针轮减速器；（11）ZLS型—三级双轴型立式摆线针轮减速器；（12）ZLSD型—三级直联型立式摆线针轮减速器。
2.标记（1）直联型卧式（2）双轴型立式Z系列行星摆线针轮减速机外形及安装尺寸（一）（JB-T2982-1994）造纸洗浆机用减速机造纸洗浆机用减速机6 460 102 60 155 320 380 350 430 200 340 400 25 4-22 70 20 76 35 10 38.5 3598 570 120 70 159 380 440 440 513 240 420 470 32 4-22 90 24 97 45 14 49 4309 700 140 80 200 440 520 520 605 280 500 560 35 4-26 100 28 108 50 16 55 5286 462 92 60 5 22 100 8-15 400 360 320 70 20 76 35 10 38.5 3498 578 108 70 5 30 115 12-18 490 450 400 90 24 97 45 14 49 3159 700 130 80 8 35 139 12-22 580 520 460 100 28 108 50 16 55 389Z系列行星摆线针轮减速机外形及安装尺寸（二）（JB-T2982-1994）详细介绍：减速器ZLS 、ZLSD 型减速器主要尺寸 /mmZ 系列行星摆线针轮减速机中心圆直径、传动比和输入功率（JB-T2982-1994）详细介绍：一级减速器的针齿中心圆直径d p注：1.二级减速器的针齿中心圆直径由两个一级减速器的针齿中心圆直径确定。
减速机安装尺寸对照表

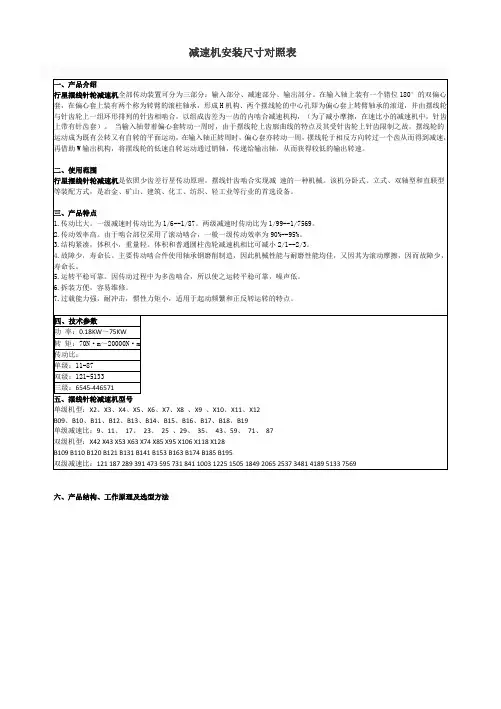

减速机安装尺寸对照表一、产品介绍行星摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。
在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。
当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
二、使用范围行星摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。
该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
三、产品特点1.传动比大。
一级减速时传动比为1/6--1/87。
两级减速时传动比为1/99--1/7569。
2.传动效率高。
由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。
3.结构紧凑，体积小，重量轻。
体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4.故障少，寿命长。
主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。
5.运转平稳可靠。
因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。
6.拆装方便，容易维修。
7.过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。
四、技术参数功率：0.18KW～75KW转矩：70N·m～20000N·m传动比：单级：11-87双级：121-5133三级：6545-446571五、摆线针轮减速机型号单级机型：X2、X3、X4、X5、X6、X7、X8 、X9 、X10、X11、X12B09、B10、B11、B12、B13、B14、B15、B16、B17、B18、B19单级减速比：9、11、17、23、25 、29、35、43、59、71、87双级机型：X42 X43 X53 X63 X74 X85 X95 X106 X118 X128B109 B110 B120 B121 B131 B141 B153 B163 B174 B185 B195双级减速比：121 187 289 391 473 595 731 841 1003 1225 1505 1849 2065 2537 3481 4189 5133 7569六、产品结构、工作原理及选型方法七、摆线针轮减速机型号表示方法、输出扭矩表及电机外形尺寸、参数表八、单级立式行星摆线针轮减速机BL、BLD、XL、XLD外形及安装尺寸九、单级卧式行星摆线针轮减速机BW、BWD、XW、XWD外形及安装尺寸十、双级立式行星摆线针轮减速机BLED、XLED外形及安装尺寸十一、双级卧式行星摆线针轮减速机BWED、XWED外形及安装尺寸十二、摆线针轮减速机机型对照表单级机型对照表系列标准机型X天津X2X3X4X5X6X7X8X9X10X11B化工部B0B1B2B3B4B5B6B7B8B机械部B12B15B18B22B27B33B39B45B55JXJ系列JXJ0JXJ1JXJ2JXJ3JXJ4JXJ5JXJ6JXJ7JXJ8双级机型对照表系列标准机型X天津X32X42X53X63X64X74X84X85X95X106X117 B化工部B10B20B31B41B42B52B53B63B74B85 B机械部B1512B1812B2215B2715B2718B3318B3322B3922B4527B5527 JXJ系列。
摆线针轮减速机型号表
摆线针轮减速机型号表摆线针轮减速机是一种常见的传动装置，广泛应用于各种机械设备中。
在工业领域，摆线针轮减速机被广泛应用于机床、起重设备、输送设备等各种工程机械中。
它的主要作用是减速并传递动力，使得机械设备能够以适当的速度和扭矩运转。
摆线针轮减速机的工作原理是利用摆线针轮传动的原理实现减速。
它由一个摆线针轮和一个针轮组成，通过它们的齿轮啮合来传递动力。
摆线针轮减速机具有结构简单、传动效率高、扭矩传递稳定等特点，因此被广泛应用。
在选择摆线针轮减速机型号时，我们需要根据具体的使用要求和设备参数来进行评估。
下面是一个摆线针轮减速机型号表，供大家参考：型号额定扭矩(N.m) 额定输出转速(r/min) 额定功率(kW) 传动比重量(kg)--------------------------------------------------------XYZ-100 1000 1500 1.5 10:1 35XYZ-200 2000 1200 2.2 15:1 45XYZ-300 3000 1000 3.0 20:1 55--------------------------------------------------------在选择摆线针轮减速机型号时，我们首先需要确定所需的额定扭矩和额定输出转速。
额定扭矩是指摆线针轮减速机能够传递的最大扭矩，而额定输出转速是指摆线针轮减速机输出轴的旋转速度。
根据设备的工作要求和负荷条件，我们可以选择合适的型号。
另外，我们还需要考虑摆线针轮减速机的额定功率和传动比。
额定功率是指摆线针轮减速机能够传递的最大功率，传动比是指摆线针轮减速机输入轴和输出轴的转速比。
根据设备的功率需求和工作条件，我们可以选择适当的型号。
除了上述参数外，摆线针轮减速机的重量也是一个需要考虑的因素。
较大的型号通常具有更高的承载能力，但也会增加设备的重量。
在选择型号时，我们需要综合考虑设备的空间限制和承载能力要求。
摆线针轮减速机的型号
摆线针轮减速机的型号：
1）B系列摆线针轮减速机
BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机
BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机
2）X系列摆线针轮减速机
XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机
3）8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机。
摆线针轮减速机系列型号对照表及表示法
•摆线针轮减速机系列型号对照表及表示法一、摆线针轮减速机结构型号表示法：1、B系列摆线针轮减速机BW脚板式卧装双轴型BL法兰式立装双轴型BWY脚板式卧装专用电动机直联型BLY法兰式立装专用电动机直联型BWD脚板式卧装普通电动机直联型BLD法兰式立装普通电动机直联型BWED双级脚板式卧装普通电动机直联型BLED双级法兰式立装专用电动机直联型等系列摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴型XL法兰式立装双轴型XWY脚板式卧装专用电动机直联型XLY法兰式立装专用电动机直联型XWD脚板式卧装普通电动机直联型XLD法兰式立装普通电动机直联型XWED双级脚板式卧装普通电动机直联型XLED双级法兰式立装普通电动机直联型等系列摆线针轮减速机二、摆线针轮减速机的型号及种类：B系列单级机型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550650 12 15 18 22 27 33 39 45 55 65X系列单级机型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11其减速比有：7 9 11 13 15 17 19 21 23 25 27 29 35 39 43 47 59 71 87 双级机型有：10 20 21 30 31 41 42 53 63 74 84 85 95 106 1512 1812 2212 2215 2715 2718 3318 3322 3922 4527 5533其减速比有：121 187 289 385 473 595 731 841 1003 1225 1505 1849 20652537 3481 5133 7569常州市武英减速机械有限公司友情供稿。
摆线针轮减速机型号和选型(优选.)
最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。
摆线针轮减速机型号和选型上海耐坚减速机摆线针轮减速机的型号1）B系列摆线针轮减速机BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机2）X系列摆线针轮减速机XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3） 8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机4 ）F8000系列行星摆线针轮减速机FWD、FLD、FL、FW、FWED、FLED、FWE、FLE5 ）Z系列行星摆线针轮减速机JB/T2982-1994ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、 ZLS、ZLSD6 ）9000系列行星摆线针轮减速机9000系列XW、XWD型摆线针轮减速机9000系列XL、XLD型摆线针轮减速机9000系列XWE、XWED型摆线针轮减速机9000系列XLE、XLED型摆线针轮减速机摆线针轮减速机选型参数:最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰，手留余香。
X、B摆线针轮减速机安装尺寸
X、B摆线针轮减速机一、摆线针轮减速机的使用X围：X、B系列摆线减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。
该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。
二、摆线针轮减速机的主要特点：1、减速比大，效率高：一级传动减速比为9~87，双级传动减速比为121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故一级减速效率达94%。
2、运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。
3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损极小，所以经久耐用。
4、结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上，以获得尽可能小的尺寸。
三、技术参数：功率：0.37KW～55KW转矩：150N·m～20000N·m传动比：单级：9-87双级：121-7569三级：2057-658503各系列单级机型号对照表系列标准机型XXX X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 B化工部 B0 B1 B2 B3 B4 B5 B6 B7 B8 B机械部 B12 B15 B18 B22 B27 B33 B39 B45 B55 JXJ江门 JXJ0 JXJ1 JXJ2 JXJ3 JXJ4 JXJ5 JXJ6 JXJ7 JXJ8 BJ纺织BJ2 BJ3 BJ4 BJ5 BJ6 BJ7BXX B10 B11A/B11B12/B12BB13/B13BB14 B14A B15B16/B16BB17 B18 各系列双级机型号对照表系列标准机型XXX X32 X42 X53 X63 X74 X84 X85 X95 X106 X117 B化工部 B10 B20 B31 B41 B52 B53 B63 B74 B85 B机械部 B1512 B1812 B2215 B2715 B3318 B3322 B3922 B4527 B5527JXJ江门JXJE1JXJE20 JXJE41 JXJE42JXJE52JXJE53JXJE63JXJE74JXJE85BJ纺织BJ42 BJ53 BJ63 BJ74 BJ84BXX B110A B120A B131A B142A B142AB152 B153 B163 B173 B184A一、X、B摆线减速机概述、工作原理和结构、选型方法二、X、B摆线针轮减速机型号表示方法、安装形式、输出许用扭矩表三、X、B系列单、双级摆线减速机型号规格选型表四、X、B摆线针轮减速机单级卧式减速机外形安装尺寸五、X、B摆线针轮减速机双级卧式减速机外形安装尺。
摆线针轮减速机型号和选型
目录1 加热炉设计条件及基本参数 41.1. 加热炉基本参数 41.1.1. 加热炉形式、数量 41.1.2. 燃料及其发热量 41.1.3. 钢坯加热温度 41.1.4. 加热加热质量要求 41.1.5. 加热炉单耗 41.1.6. 加热能力 41.1.7. 装出炉方式 41.1.8. 冷却方式 41.1.9. 加热炉控制水平 41.2. 公用设施条件 42 加热炉工艺过程简述、平面布置及土建8 2.1. 工艺过程简述82.2. 加热炉区域平面布置102.3. 加热炉区土建103 加热炉设备及设施123.1. 炉型结构123.2. 加热炉的主要结构尺寸123.3. 炉体钢结构123.3.1. 炉底钢结构123.3.2. 侧墙钢结构123.3.3. 端墙钢结构123.3.4. 炉顶钢结构133.3.5. 平台、走廊、楼梯、栏杆133.4. 加热炉砌体结构133.4.1. 加热炉不同部位耐火材料选用结构13 3.4.2. 选用耐火材料的主要性能：143.5. 支撑梁及垫块163.6. 水封槽及刮渣机构173.7. 炉门及观察孔173.7.1. 装料门173.7.2. 出料门173.7.3. 检修门183.7.4. 排渣管183.8. 加热炉燃烧系统183.8.1. 供热能力配置及烧嘴型式183.8.2. 蓄热体193.8.3. 换向系统203.8.4. 助燃空气系统203.8.5. 天然气系统213.8.6. 排烟系统223.8.7. 氮气吹扫及放散系统223.8.8. 压缩空气系统233.8.9. 点火烘炉系统233.9. 水冷系统234 加热炉汽化冷却系统244.1. 循环系统特性与组成244.1.1. 特点244.1.2. 系统参数244.1.3. 系统组成254.2. 主要设备274.3. 设备布置294.4. 热力管道294.5. 汽化冷却系统检测、控制项目295 加热炉区机械设备315.1. 装料悬臂辊道315.2. 出料悬臂辊道315.3. 缓冲挡板325.4. 装料推钢机325.5. 炉底步进机械335.6. 液压系统365.7. 干油集中润滑系统416 加热炉一级自动化系统426.1. 概述426.2. 自动化控制系统的结构设计426.3. 加热炉仪表控制系统436.3.1. 炉温控制436.3.2. 煤气总管压力控制456.3.3. 空气总管压力控制456.3.4. 炉膛压力的调节466.3.5. 蓄热换向控制466.3.6. 水封槽液位测量476.3.7. 仪控安全保护系统设计476.3.8. 设备故障处理对策486.3.9. 报警等级一览表486.3.10. 仪表检测与控制项目496.4. 汽化冷却控制系统506.4.1. 主要检测项目506.4.2. 汽化冷却仪表控制系统功能50 6.4.3. 汽化冷却电气控制系统526.5. 加热炉区传动及供电526.5.1. 电气设备的适用规范526.5.2. 技术条件526.5.3. 低压供电系统536.5.4. 操作设备546.5.5. 低压配电系统的保护556.5.6. 防雷接地与工作接地556.5.7. 炉区检修电源556.5.8. 主要设备选择556.6. 加热炉电气基础自动化556.6.1. 装料部分566.6.2. 炉内运动部分566.6.3. 出料部分576.6.4. 加热炉其它电气控制586.6.5. 一座加热炉本体现场传感器表586.7. 操作站画面设置586.7.1. 流程图监控功能586.7.2. 实时趋势监视功能606.7.3. 参数操作、调整功能606.7.4. 报警管理功能606.7.5. 历史数据管理功能606.7.6. 报表功能616.7.7. 操作等级功能617 节能、环保、安全措施627.1. 节能措施627.2. 环保措施627.3. 安全措施637.4. 防护安全措施638 加热炉技术性能表651 加热炉设计条件及基本参数1.1. 加热炉基本参数1.1.1. 加热炉形式、数量一座步进梁式、空气单蓄热式连续加热炉。
WB系列(铝合金)微型摆线减速器(双联样本)
M
查 X 系列许用转矩与传动能力表, 确定机型号
选: XLE - S - 63 - 289 传递功率要求配置 0. 55KW
验算: n2
=
n1 i
=
600 289
= 2. 076r/ min
T2
= 9550 ×P1 n1
×i
×n
= 9550 ×0. 55 600
×289
×0. 94
= 2378N.
M
T1 < T2 选型符合要求
3- 2- 466 第 2 章 行星摆线针轮减速机
www. jiansuji001. com
5 WB 系列减速器负载系数 FS 值 表1
原 动 机 种类
工作时间 4 小时/每天
均匀负载 U 1. 00
( 1. 00)
负载性质 中等冲击 M
1. 00 ( 1. 25)
强烈冲击 H 1. 25 ( 1. 5)
2 计算及选型
n1 1450 i = n2 = 32 = 45. 3
T2
= 9550 ×P1 n1
×i
×n
= 9550 ×0. 25 1450
×45. 3
×0.
95
= 70.
8N.
M
查 WB 系列许用转矩与传动能力表, 确定机型号
选: WB85 - WD - 0. 25 - 43
验算: n2
=
n1 i
207 161 132 85 63 50 41 33 25 20 16 137 106 87 56 41 33 27 22 16 13 11
www. jiansuji001. com
第 2 章 行星摆线针轮减速机 3- 2- 475
WB系列微型摆线针轮减速机
WB系列微型摆线针轮减速机
特点
WB系列减速机具有传动比大、效率高、体积小、质量轻、经久耐用、使用可靠、寿命长，可在任何角度任何方向安装使用等特点。
适用用于食品机械、印刷机械、纺织机械、橡塑机械、制药机械、陶瓷机械及各种工业生产流水线的减速装置与传动装置。
微型减速机型号、减速比及其表示方法
a、单级减速比机型有WB65型、WB85型、WB100型、WB120型、WB150型。
其减速比分别有9、11、17、23、
29、35、43、59、71、87。
b、双级减速比机型有WBE1065型、WBE1285型、WBE1510型。
其减速比分别有：121、187、289、385、473、595、731、989、1225、1849。
WB一级微型减速机型号规格选型参数
●表示电机可全容量使用○表示电机小于设计功率表示电机大于设计功率▲表示单相电阴启动电机★表示单相电容机※表示单相电动机。
● 表示电机可全容易使用○表示电机小于设计功率△表示电机大于设计功率▲表示单相电阻启动电机★表示单相容启动电机※表示单相电容运转电动机。
WB、WBD型卧式单级微型摆线减速机外型及安装尺寸
WBL 、WBLD 型立式单级微型摆线针轮减速机外型及安装尺寸
注：L2视电机尺寸决定
WBE 、WBED 型立式单级微型摆线针轮减速机外型及安装尺寸
WBLE、WBLED型立式双级微型摆线针轮减速机外型及安装尺寸
WB系列微型摆线针轮减速机常用电机及电机外形尺寸
WB系列微型摆线针轮减速机许用扭矩。
传仕摆线减速机TS03版选型
