摆线针轮减速机型号和选型

合集下载

摆线针轮减速机型号及其对照表选型表

摆线针轮减速机型号及其对照表选型表

摆线针轮减速机型号及其对照表选型表3 摆线针轮减速机型号标定法:系列单级机型双级机型X XO X1X2X3X4X5X6X7X8X9X10X11X12X10X20X31X42X53X63X74X84X85X95X106X117B 化工部B1B2B3B4B5B6B7B 一机部B85B100B120B15B18B22B27B33B39B45B2215B2715B3322B3922B4527BJ纺织行BJ2BJ3BJ4BJ5BJ6BJ7BJ8BJ9BJ10BJ42BJ53BJ63BJ74BJ84BJ85BJ95BJ106业B上海B10A B10B11B12B13B14B15B16B131B141B153B163各系列单级机型号对照表各系列单级机型号对照表系列标准机型X天津X2X3X4X5X6X7X8X9X10X11B化工部B0B1B2B3B4B5B6B7B8B机械部B12B15B18B22B27B33B39B45B55线针轮减速机-型号1、B系列摆线针轮减速机BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机 BWD脚板式卧装普通电动机直联型摆线针轮减速机 BLD法兰式立装普通电动机直联型摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3、8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机4、 F8000系列行星摆线针轮减速机FWD、FLD、FL、FW、FWED、FLED、FWE、FLE5、Z系列行星摆线针轮减速机JB/T2982-1994ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、ZLS、ZLSD6 9000系列行星摆线针轮减速机9000系列XW、XWD型摆线针轮减速机9000系列XL、XLD型摆线针轮减速机9000系列XWE、XWED型摆线针轮减速机9000系列XLE、XLED型摆线针轮减速机7.台湾传仕600系列摆线针轮减速机THM、THHM、THHHM摆线针轮减速机选型表单级选型表:机型号X1 2 3 4 5 6 7 8 9 10 11 输出转速 r/min (4P/6P)B 10A10111213 14 14A 151617 18减速比 输 入 功 率 KW9 0.750.751.547.511 ----55167/11 111518.5 2245136/91 17 88/59 2335.51140 60/40 290.551.11518.5 3752/35 350.55 2.247.515304543/29 430.371.55.5 7.5 11 112235/23 47 0.371.133032/21 59 0.25 0.75 2.2 4 5.57.518.525/17 71-7.52221/14 87 --0.75 1.5 3 417/12输入转速r/min1500r/min1000双级选型表:机型号 X31425363748485 95 106 117 输出转速r/min (4P/6P) B 110A 120A 131A 141A 142A 152 153 163 174 184减速比 输 入 功 率 KW121(11×11) 0.75 1.1 1.51.5335.55.5111112.4/8.2187(11×11)0.550.75 1.147.5 5.5 8.0/5.3 289(17×17) 0.55 0.751.12.2 2.2347.5 5.2/3.5 319(29×11) 0.370.37 0.55 34.7/3.1 473(43×11) 0.250.75 1.5 1.52.25.53.2/2.1595(35×17) 0.180.25 0.371.52.2 2.5/1.7731(43×17) 0.55 1.1 1.11.11.5442.0/1.3841(29×29) 31.8/1.2 1003(35×35)0.37 0.75 0.751.12.231.5/1.0 1225(35×35) 1.2/0.8 1505(43×35) 1.51.0/0.671849(45×43) 0.8/0.542065(59×35) 0.72/0.48 2537(59×43)0.59/0.39输入转速r/min 1500(注:文档可能无法思考全面,请浏览后下载,供参考。

摆线针轮减速机产品与摆线针轮减速机参数

摆线针轮减速机产品与摆线针轮减速机参数

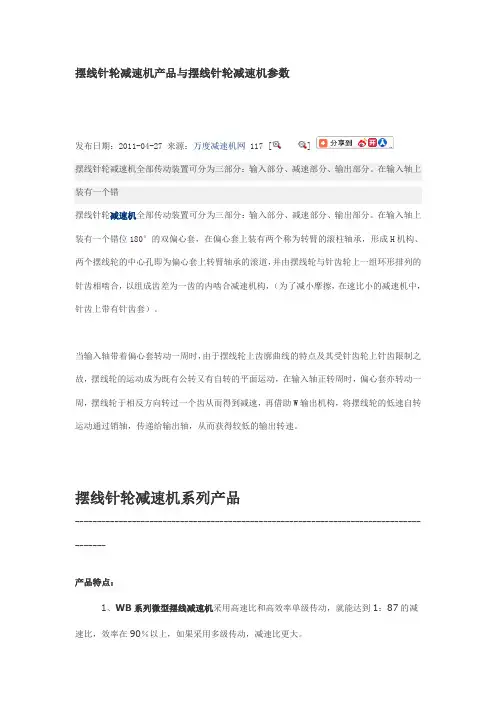

摆线针轮减速机产品与摆线针轮减速机参数发布日期:2011-04-27 来源:万度减速机网 117 []摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

摆线针轮减速机系列产品--------------------------------------------------------------------------------------产品特点:1、WB系列微型摆线减速机采用高速比和高效率单级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

2、结构紧凑体积小由于采用了行星传动原理,输入轴输出轴在同一轴心线上,使其机型获得尽可能小的尺寸。

3、运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平衡的机理,使振动和嗓声限制在最小程度。

4、使用可靠、寿命长因主要零件采用高碳铬钢材料,经淬火处理(HRC58~62)获得高强度,并且,部分传动接触采用了滚动摩擦,所以经久耐用寿命长。

5、设计合理,维修方便,容易分解安装,最少零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。

使用范围:WB系列微型摆线减速机是依照少齿差行星传动原理,摆线针齿啮合实现减速的一种机械。

摆线针轮减速器

摆线针轮减速器

摆线针轮减速器摆线针轮减速机专业生产厂家:常州市旺凯减速机有限公司创建于2005年,2009年转制为股份制有限公司。

公司主要生产型号B、X、BJ,8000系列摆线针轮减速机,并承接各种特殊减速机、化工反应斧机架等减速机的配套部件,也可为用户提供各种非标减速机的设计制造,产品布及国内大部分城市和地区深获广大用户的信赖!是有关发电、化工、冶金、水泥、酿酒、粮食、食品加工、建筑、环保、制药、矿山、石油、输送、纺织、起重、钢铁等单位的减速机重点配套厂。

公司生产的X、B系列摆线针轮减速机产品具有以下特点:1、多齿同时啮合传动,抗过载能力强,可靠性高。

2、主要传动件采用轴承钢并经淬火磨削,高强度设计,坚固耐用、寿命长。

3、惯性小,适合启动频繁和正反转。

4、低噪音高效率,一级减速可达92%以上。

5、结构紧凑,同轴输出。

本公司生产的摆线针轮减速机遍及全国各地,质量优等,售后服务完善,受到用户的广泛信任和欢迎。

在此感谢您选用本公司的产品摆线针轮减速机!本公司对用户郑重承诺产品质量实行三包,质保期一年,免费为用户提供快运和完善的售后服务。

让用户买的放心、用的安心,为用户免除后顾之忧。

摆线针轮减速机产品简介:主要技术参数及特点: 采用全系列模块化式组合设计制造,低噪音、高转矩、无漏油,多种安装方式,形成机电一体化的传动装置。

摆线针轮减速机从0.25KW-55KW,输出扭矩可达70N.M-20000N.M,如需更低的输出转速,可采用双级摆线减速机甚至三级相组合的形式实现。

可配不同类型的电机(普通电机、单相电机、防爆电机、变频电机、制动电机等)。

摆线针轮减速机广泛应用于食品粮食机械、印刷包装机械、环保机械、输送设备、化工设备、冶金矿山设备、钢铁电力设备等。

摆线针轮减速机基本原理:摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,为了减少摩擦,在速比小的减速机中,针齿上带有针齿套。

摆线针轮减速机选型

摆线针轮减速机选型

摆线针轮减速机的原理、主要特点和结构及选型参数摆线针轮减速机是一种采用K-H-V少齿差行星传动原理的新颖传动装置。

广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。

(参见下图:太阳轮(针齿轮)Zz与行星轮(摆线轮)ZB的齿数差为1,即Zz-Zb=1)本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理。

其传动过程如下:行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

摆线针轮减速机装配图脱硫新风换气机除尘器不锈钢水箱特种气体水箱二氧化碳主要特点⊙ 高速比和高效率高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

⊙ 结构紧凑体积小由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。

⊙ 运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

⊙ 使用可靠、寿命长因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。

⊙ 设计合理,维修方便,容易分解安装,最小零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。

摆线针轮减速机型号

摆线针轮减速机型号

摆线针轮减速机型号1. 引言摆线针轮减速机是一种常见的机械传动装置,它具有结构紧凑、传动平稳、效率高等优点,被广泛应用于各类机械设备中。

本文将介绍几种常见的摆线针轮减速机型号,包括其特点、应用领域和技术参数等信息。

2. 型号一:XG系列摆线针轮减速机XG系列摆线针轮减速机是一种用于高精度传动的型号,具有以下特点:•结构紧凑,安装方便;•传动效率高,噪音低;•齿轮经过热处理,具有较高的硬度和强度;•适用于各种工业机械设备,如自动化生产线、机床等。

技术参数如下:型号额定输入功率(kW)输出转速范围(rpm)输出扭矩范围(Nm)XG-500.25-0.751800-360020-50XG-1000.5-21500-300050-100XG-2001-51200-2400100-2003. 型号二:ZB系列摆线针轮减速机ZB系列摆线针轮减速机是一种用于中低速传动的型号,具有以下特点:•结构简单,重量轻;•传动平稳,可靠性高;•齿轮采用优质材料,寿命长;•适用于医疗器械、精密仪器等领域。

技术参数如下:型号额定输入功率(kW)输出转速范围(rpm)输出扭矩范围(Nm)ZB-300.1-0.25600-120010-30ZB-600.2-0.5500-100020-60ZB-1200.4-1400-80040-1204. 型号三:WG系列摆线针轮减速机WG系列摆线针轮减速机是一种用于重载传动的型号,具有以下特点:•结构坚固,承载能力高;•传动效率高,寿命长;•齿轮采用特殊设计,运行稳定;•适用于挖掘机、起重机等重型机械设备。

技术参数如下:型号额定输入功率(kW)输出转速范围(rpm)输出扭矩范围(Nm)WG-50020-50300-600500-1000WG-100050-100200-4001000-2000WG-2000100-200150-3002000-40005. 应用领域摆线针轮减速机的应用领域广泛,主要包括以下几个方面:•工业自动化生产线;•机床及数控设备;•医疗器械和精密仪器;•重型机械设备。

摆线针轮减速机型号及其对照表选型表

摆线针轮减速机型号及其对照表选型表

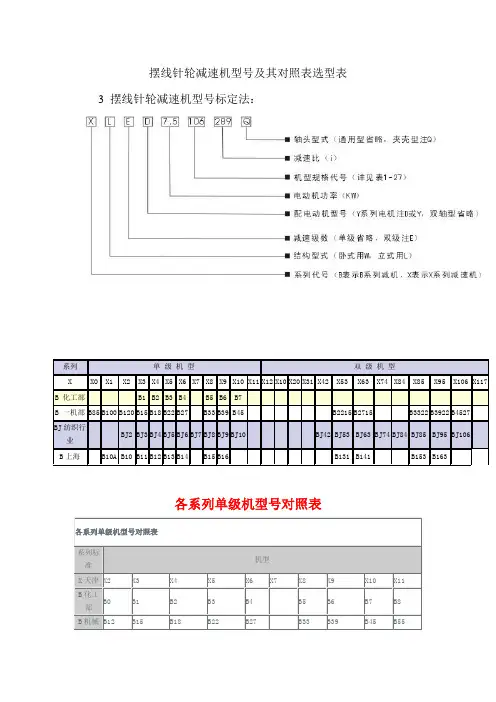

摆线针轮减速机型号及其对照表选型表3 摆线针轮减速机型号标定法:系列单级机型双级机型X XO X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X10 X20 X31 X42 X53 X63 X74 X84 X85 X95 X106 X117B 化工部B1 B2 B3 B4 B5 B6 B7B 一机部 B85 B100 B120 B15 B18 B22 B27 B33 B39 B45 B2215 B2715 B3322 B3922 B4527BJ纺织行BJ2 BJ3 BJ4 BJ5 BJ6 BJ7 BJ8 BJ9 BJ10 BJ42 BJ53 BJ63 BJ74 BJ84 BJ85 BJ95 BJ106 业B上海B10A B10 B11 B12 B13 B14 B15 B16 B131 B141 B153 B163各系列单级机型号对照表各系列单级机型号对照表系列标机型准X天津 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11B化工B0 B1 B2 B3 B4 B5 B6 B7 B8部B机械B12 B15 B18 B22 B27 B33 B39 B45 B55线针轮减速机-型号1、B系列摆线针轮减速机BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3、8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机4、F8000系列行星摆线针轮减速机FWD、FLD、FL、FW、FWED、FLED、FWE、FLE5、Z系列行星摆线针轮减速机JB/T2982-1994ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、ZLS、ZLSD6 9000系列行星摆线针轮减速机9000系列XW、XWD型摆线针轮减速机9000系列XL、XLD型摆线针轮减速机9000系列XWE、XWED型摆线针轮减速机9000系列XLE、XLED型摆线针轮减速机7.台湾传仕600系列摆线针轮减速机THM、THHM、THHHM摆线针轮减速机选型表单级选型表:机型号X1 2 3 4 5 6 7 8 9 10 11 输出转速 r/min (4P/6P)B10A1011121314 14A15161718减速比 输 入 功 率 KW9 0.750.751.547.511 ----55167/11 111518.52245136/91 17 88/59 2335.51140 60/40 290.551.11518.53752/35 350.55 2.247.515304543/29 430.371.55.5 7.5 11112235/23 47 0.371.133032/21 59 0.25 0.75 2.24 5.57.518.525/17 71-7.52221/14 87 --0.75 1.5 3417/12输入转速r/min1500r/min1000双级选型表:机型号X3142536374848595 106 117输出转速 r/min (4P/6P) B110A 120A 131A 141A 142A152153 163 174 184减速比 输 入 功 率 KW121(11×11) 0.751.1 1.51.5335.55.5111112.4/8.2187(11×11)0.550.751.147.5 5.58.0/5.3 289(17×17) 0.55 0.751.12.22.2347.55.2/3.5319(29×11) 0.370.37 0.5534.7/3.1 473(43×11) 0.250.751.51.52.25.53.2/2.1595(35×17) 0.180.25 0.371.52.2 2.5/1.7731(43×17) 0.551.11.11.11.5442.0/1.3841(29×29) 31.8/1.2 1003(35×35)0.37 0.75 0.751.12.231.5/1.0 1225(35×35) 1.2/0.81505(43×35) 1.51.0/0.671849(45×43)0.8/0.542065(59×35)0.72/0.48 2537(59×43)0.59/0.39 3481(59×59)0.43/0.29 5133(87×59)0.29/0.19 输入转速r/min 1500型号对照表:。

XW、XWD摆线针轮减速机

XW、XWD摆线针轮减速机
●●●●
○○○ 249 315 366 441 542 592 744 895 ○○○○○ ●●
○○ 361 395 430 499 601 739 808 1014 1220
748 1097 1495
X 系列行星摆线针轮减速机输入功率选型表(六级电动机 1000r/min):
传动比
机型
安装型号 号
5
15 430 15 516 12.35 531 10.60 547 9.82 563 8.42 579 6.84 588
6
18.5 955 17.1 983 15 1032 12.8 1104.6
传动比 9
输入转速 /(r/min)
1800
1500
1200
1000
900
750
600
输出转速
200
167
输出轴许用径向力/(N) 4490
785 785 981 981 981 4490 4940 5660 6100 6100
981 981 981 981 981 981 981 7130 7130 8050 8460 8990 9690 9690
输出轴许用转矩/(N·m) 1177 6
输出轴许用径向力/(N) 6080
输出轴许用转矩/(N·m) 10
输出轴许用径向力/(N)
7649 9218 34100 39800
10296 39800
10296 11767 11767 11767 11767 11767 46800 49100 51800 55400 55400 60400
输出轴许用转矩/(N·m) 11
输出轴许用径向力/(N)
○ 145 ○ 158 ○ 183 221 271 296 372 448

摆线针轮减速机型号和选型

摆线针轮减速机型号和选型

摆线针轮减速机型号和选型
上海耐坚减速机摆线针轮减速机的型号
1)B系列摆线针轮减速机
BW脚板式卧装双轴摆线针轮减速机
BL法兰式立装双轴摆线针轮速机
BWY脚板卧装专用电动机直联型摆线针轮减速机
BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机2)X系列摆线针轮减速机
XW脚板式卧装双轴摆线针轮减速机
XL法兰式立装双轴摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3)8000系列行星摆线针轮减速机
8000系列XW、XWD型摆线针轮减速机
8000系列XL、XLD型摆线针轮减速机
8000系列XWE、XWED型摆线针轮减速机
8000系列XLE、XLED型摆线针轮减速机
4 )F8000系列行星摆线针轮减速机
FWD、FLD、FL、FW、FWED、FLED、FWE、FLE
5 )Z系列行星摆线针轮减速机JB/T2982-1994
ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、ZLS、ZLSD
6 )9000系列行星摆线针轮减速机
9000系列XW、XWD型摆线针轮减速机
9000系列XL、XLD型摆线针轮减速机
9000系列XWE、XWED型摆线针轮减速机
9000系列XLE、XLED型摆线针轮减速机
摆线针轮减速机选型参数:。

摆线针轮减速机型号参数

摆线针轮减速机型号参数

摆线针轮减速机型号参数
摆线针轮减速机是一种常用的传动装置,用于将高速旋转的输入轴
的转速降低,并传递给输出轴,实现不同轴的转速匹配。

其型号参
数可以包括以下几个方面:
1. 额定输入转速:指减速机能够长期运行的最高输入转速,一般以
转/分钟(rpm)为单位。

2. 额定输出转速:指减速机输出轴的转速,一般以转/分钟(rpm)为单位。

3. 额定输出扭矩:指减速机输出轴可以承受的最大扭矩,一般以牛
顿米(Nm)为单位。

4. 齿轮传动比:指减速机输入轴和输出轴的转速比值,一般为一个
整数。

5. 效率:指减速机的传动效率,即输出轴扭矩与输入轴扭矩之比,
一般以百分比表示。

6. 外形尺寸:指减速机的外形尺寸,包括长度、宽度和高度等尺寸。

7. 重量:指减速机的重量,单位一般为千克(kg)。

8. 使用环境要求:包括工作温度范围、防护等级等。

以上仅为摆线针轮减速机常见的型号参数,具体的参数还需根据实际使用需求进行选择。

不同厂家生产的摆线针轮减速机型号参数可能有所不同,需要根据具体的产品型号进行查询。

摆线针轮减速机型号规格

摆线针轮减速机型号规格

摆线针轮减速机型号规格摆线针轮减速机是一种常用的机械传动装置,具有结构紧凑、传动效率高、稳定性好等特点,在工程机械、汽车制造、船舶工业等领域广泛应用。

本文将介绍摆线针轮减速机的型号规格。

一、减速比摆线针轮减速机的减速比是指输入轴转一圈,输出轴转的圈数。

减速比决定了减速机的减速效果,它与节瓦结构、摆线针轮数量、传动比等因素相关。

不同型号的摆线针轮减速机减速比也不尽相同,根据应用需求选择合适的减速比非常关键。

二、输入转速和总传动比摆线针轮减速机的输入转速指的是输入轴的旋转速度。

总传动比是指输入轴转一圈,输出轴转的圈数。

这两个参数是决定减速机输出轴转速的重要因素。

根据输入转速和总传动比可以计算出减速机的输出转速,确保其满足应用要求。

三、额定输出转矩和额定输出功率额定输出转矩是指减速机可以持续输出的最大转矩,通常以Nm (牛顿·米)为单位。

额定输出功率是指减速机可以持续输出的最大功率,通常以KW(千瓦)为单位。

选择摆线针轮减速机型号时,需要根据需求确定所需的额定输出转矩和额定输出功率,以确保减速机可以正常运行。

四、安装形式和重量摆线针轮减速机的安装形式通常包括法兰安装、轴安装和平台安装。

法兰安装适用于输出轴需要连接其他设备的情况;轴安装适用于需要直接连接输出轴的情况;平台安装适用于减速机需要独立支撑的情况。

此外,摆线针轮减速机的重量也是一个需要考虑的因素,特别是在安装和运输过程中。

五、工作温度和防护等级摆线针轮减速机的工作温度是指减速机可以正常运行的温度范围。

一般来说,减速机的工作温度应该避免超过其额定温度范围,以确保其工作正常。

此外,摆线针轮减速机还应具备一定的防护等级,以防止灰尘、水分、腐蚀等外界物质对其造成损害。

六、噪声和振动摆线针轮减速机在工作过程中会产生噪声和振动,对于一些对噪声和振动敏感的应用场合,需选择低噪声、低振动的摆线针轮减速机型号。

通过优化设计和采用合适的材料,减速机可以降低噪声和振动的产生,提高工作环境的舒适度。

摆线针轮减速机型号表

摆线针轮减速机型号表

摆线针轮减速机型号表摆线针轮减速机是一种常见的传动装置,广泛应用于各种机械设备中。

在工业领域,摆线针轮减速机被广泛应用于机床、起重设备、输送设备等各种工程机械中。

它的主要作用是减速并传递动力,使得机械设备能够以适当的速度和扭矩运转。

摆线针轮减速机的工作原理是利用摆线针轮传动的原理实现减速。

它由一个摆线针轮和一个针轮组成,通过它们的齿轮啮合来传递动力。

摆线针轮减速机具有结构简单、传动效率高、扭矩传递稳定等特点,因此被广泛应用。

在选择摆线针轮减速机型号时,我们需要根据具体的使用要求和设备参数来进行评估。

下面是一个摆线针轮减速机型号表,供大家参考:型号额定扭矩(N.m) 额定输出转速(r/min) 额定功率(kW) 传动比重量(kg)--------------------------------------------------------XYZ-100 1000 1500 1.5 10:1 35XYZ-200 2000 1200 2.2 15:1 45XYZ-300 3000 1000 3.0 20:1 55--------------------------------------------------------在选择摆线针轮减速机型号时,我们首先需要确定所需的额定扭矩和额定输出转速。

额定扭矩是指摆线针轮减速机能够传递的最大扭矩,而额定输出转速是指摆线针轮减速机输出轴的旋转速度。

根据设备的工作要求和负荷条件,我们可以选择合适的型号。

另外,我们还需要考虑摆线针轮减速机的额定功率和传动比。

额定功率是指摆线针轮减速机能够传递的最大功率,传动比是指摆线针轮减速机输入轴和输出轴的转速比。

根据设备的功率需求和工作条件,我们可以选择适当的型号。

除了上述参数外,摆线针轮减速机的重量也是一个需要考虑的因素。

较大的型号通常具有更高的承载能力,但也会增加设备的重量。

在选择型号时,我们需要综合考虑设备的空间限制和承载能力要求。

摆线针轮减速机的型号

摆线针轮减速机的型号

摆线针轮减速机的型号:
1)B系列摆线针轮减速机
BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机
BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机
2)X系列摆线针轮减速机
XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机
3)8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机。

摆线针轮减速机选型

摆线针轮减速机选型

摆线针轮减速机选型1. 简介摆线针轮减速机是一种常见的减速机类型,广泛应用于工业机械领域。

它由摆线针轮传动机构和减速装置组成,通过减速装置将输入的高速转动转换成输出的低速高扭矩转动。

2. 工作原理摆线针轮减速机的工作原理主要是通过摆线针轮传动机构实现减速效果。

摆线针轮是由几个直径不同的圆弧组成,其中一个圆弧与输入轴相配合,另一个圆弧与输出轴相配合。

当输入轴旋转时,摆线针轮将输入轴的高速旋转通过圆弧的接触点传递给输出轴,使输出轴以较低的速度旋转。

通过不同圆弧的配合,可以实现不同的减速比。

3. 选型要点在选型摆线针轮减速机时,需要考虑以下几个要点:3.1 输入输出参数首先需要确定减速机的输入和输出参数。

输入参数包括输入轴的转速和扭矩,输出参数包括输出轴的转速和扭矩。

根据实际应用需求,确定减速比和输出扭矩。

3.2 减速比计算减速比是指输入轴的转速与输出轴的转速之比。

根据应用需求和输出功率计算减速比。

一般情况下,摆线针轮减速机的减速比范围较广,可以根据实际需要选择合适的减速比。

3.3 输出扭矩计算输出扭矩是指减速机输出轴所能提供的扭矩大小。

根据实际应用需求和负载特性计算输出扭矩。

选择减速机时,需确保输出轴的扭矩大于或等于负载所需扭矩。

3.4 效率和寿命除了输入输出参数和减速比外,还需考虑减速机的效率和寿命。

减速机的效率越高,能够更好地将输入功率转化为输出功率。

减速机的寿命则取决于材料和制造工艺等因素,应选择可靠耐用的减速机。

4. 选型示例为了更好地理解摆线针轮减速机的选型步骤,以下是一个选型示例:假设需求为:•输入轴转速:1500转/分钟•输入轴扭矩:100 Nm•输出轴转速:300转/分钟•输出轴扭矩:400 Nm•输出扭矩系数:1.5根据输入输出参数和减速比计算公式,可以得到减速比为:减速比 = 输入轴转速 / 输出轴转速减速比 = 1500 / 300 = 5根据输出扭矩系数,可以得到输出扭矩为:输出扭矩 = 输出轴扭矩 * 输出扭矩系数输出扭矩 = 400 * 1.5 = 600 Nm根据以上计算结果和实际应用需求,可以确定需要一个减速比为5,输出扭矩为600 Nm的摆线针轮减速机。

摆线电机选型和减速器选型计算

摆线电机选型和减速器选型计算

摆线电机选型和减速器选型计算引言本文档旨在介绍摆线电机(PMA)选型和减速器选型的基本计算方法。

首先,我们将解释摆线电机的原理和工作方式,然后介绍选型时需要考虑的关键因素。

最后,我们将提供减速器选型计算的示例。

摆线电机选型原理和工作方式摆线电机是一种直线运动电机,利用齿轮结构将旋转运动转换为直线运动。

它由磁铁、插销和齿轮组成,当磁铁施加力使得插销在齿轮齿槽内移动时,齿轮将产生直线运动。

摆线电机具有高精度、高速度和高效率的特点,广泛应用于自动化设备、机器人和精密仪器等领域。

选型考虑因素在进行摆线电机选型时,需要考虑以下关键因素:1. 负载要求:根据需要推动的负载类型和负载重量,选择合适的摆线电机型号和尺寸。

2. 运动速度:根据应用中所需的运动速度范围,选择摆线电机的额定转速和减速器的减速比。

3. 加速度和力矩要求:根据应用中的加速度和所需的扭矩输出,选择具有合适性能参数的摆线电机和减速器。

4. 精度要求:根据应用中所需的定位精度和重复性要求,选择具有合适分辨率和误差容限的摆线电机。

减速器选型计算示例步骤以下是一个减速器选型计算的简单示例:1. 确定摆线电机的额定转速(RPM)和负载输出扭矩(Nm)。

2. 计算所需的减速比,使用公式:减速比 = 摆线电机的额定扭矩 / 负载输出扭矩。

3. 选择最接近的可用减速比值,并确保其符合应用所需的速度要求。

4. 确定减速器的效率,通常在90%至95%之间。

5. 根据摆线电机的额定转速和所选的减速比,计算减速器的输出转速。

示例现假设有一个摆线电机,额定转速为5000 RPM,负载输出扭矩要求为10 Nm。

根据以上步骤进行计算:1. 假设该摆线电机的额定扭矩为50 Nm。

2. 计算减速比:减速比 = 50 Nm / 10 Nm = 5。

3. 选择最接近的可用减速比值,假设为5。

4. 假设减速器的效率为90%。

5. 计算减速器的输出转速:输出转速 = 5000 RPM / 5 = 1000 RPM。

摆线针轮减速机型号和选型(优选.)

摆线针轮减速机型号和选型(优选.)

最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰,手留余香。

摆线针轮减速机型号和选型上海耐坚减速机摆线针轮减速机的型号1)B系列摆线针轮减速机BW脚板式卧装双轴摆线针轮减速机BL法兰式立装双轴摆线针轮速机BWY脚板卧装专用电动机直联型摆线针轮减速机BLY法兰式立装专用电动机直联型摆线针轮减速机BWD脚板式卧装普通电动机直联型摆线针轮减速机BLD法兰式立装普通电动机直联型摆线针轮减速机2)X系列摆线针轮减速机XW脚板式卧装双轴摆线针轮减速机XL法兰式立装双轴摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLD法兰式立装普通电动机直联型摆线针轮减速机XWD脚板式卧装普通电动机直联型摆线针轮减速机XLY法兰式立装专用电动机直联型摆线针轮减速机3) 8000系列行星摆线针轮减速机8000系列XW、XWD型摆线针轮减速机8000系列XL、XLD型摆线针轮减速机8000系列XWE、XWED型摆线针轮减速机8000系列XLE、XLED型摆线针轮减速机4 )F8000系列行星摆线针轮减速机FWD、FLD、FL、FW、FWED、FLED、FWE、FLE5 )Z系列行星摆线针轮减速机JB/T2982-1994ZW、ZWD、ZL、ZLD、ZWE、ZWED、ZLE、ZLED、ZWS、ZWSD、 ZLS、ZLSD6 )9000系列行星摆线针轮减速机9000系列XW、XWD型摆线针轮减速机9000系列XL、XLD型摆线针轮减速机9000系列XWE、XWED型摆线针轮减速机9000系列XLE、XLED型摆线针轮减速机摆线针轮减速机选型参数:最新文件---------------- 仅供参考--------------------已改成-----------word文本 --------------------- 方便更改赠人玫瑰,手留余香。

摆线针轮减速机选型

摆线针轮减速机选型

摆线针轮减速机选型1. 引言摆线针轮减速机是一种常见的减速机构,广泛应用于各种机械传动系统中。

在进行摆线针轮减速机选型时,需要考虑多个因素,包括传动比、扭矩传递能力、精度要求、工作环境等。

本文将介绍摆线针轮减速机的选型原则、计算方法以及选型注意事项。

2. 摆线针轮减速机选型原则在进行摆线针轮减速机选型时,应遵循以下原则:2.1. 传动比选择传动比决定了输出轴转速与输入轴转速的比值,直接影响到减速机的速度调节范围。

一般情况下,传动比应根据实际需求确定,如根据所需输出扭矩和输入功率来选择最佳传动比。

2.2. 扭矩传递能力摆线针轮减速机的扭矩传递能力是一个重要的选型指标。

根据实际工作负载的扭矩要求,选择合适的减速机型号和尺寸。

通常情况下,还需考虑传动系统的工作温度、冲击载荷等因素,确保减速机具有足够的扭矩传递能力。

2.3. 精度要求根据应用领域和具体需求,选择合适的摆线针轮减速机精度等级。

高精度减速机适用于要求较高传动精度的场合,如精密加工设备;而低精度减速机通常应用于一些速度控制要求不高的场合。

2.4. 工作环境工作环境对减速机的选型及使用寿命有一定的影响,特别是对于一些特殊环境,如高温、低温、潮湿等。

在这些环境下,应选择适合的材质和密封结构,以确保减速机的正常工作。

3. 摆线针轮减速机选型计算方法进行摆线针轮减速机选型时,需要计算减速比、扭矩传递能力等参数。

下面是常用的计算方法:3.1. 传动比计算传动比(i)可以通过输出轴转速(N2)和输入轴转速(N1)的比值来计算,即:i = N2 / N1可以根据实际需求,计算出所需的传动比。

3.2. 扭矩传递能力计算摆线针轮减速机的扭矩传递能力(T)与模数(m)、齿数(z)、材料强度等参数相关。

一般情况下,可以使用以下公式进行计算:T = (π/2) * m * z * Y其中,Y为强度安全系数。

4. 注意事项在进行摆线针轮减速机选型时,还需注意以下事项:4.1. 正确理解产品参数了解摆线针轮减速机的产品参数,并与实际需求相匹配。

摆线针轮减速机型号表【齐全】

摆线针轮减速机型号表【齐全】

详细内容如下:一、X系列摆线针轮减速机型号XW0、XWD0、XW1、XWD1、X2、XWD2、XW3、XWD3、XW4、XWD4、XW5、XWD5、XW6、XWD6、XW7、XWD7、XW8、XWD8、XW9、XWD9、XW10、XWD10、XW11、XWD11、XW12、XWD12XL0、XLD0、XL、XLD1、XL2、XLD2、XL3、XLD3、XL4、XLD4、XL5、XLD5、XL6、XLD6、XL7、XLD7、XL8、XLD8、XL9、XLD9、XL10、XLD10、XL11、XLD11、XL12、XLD12、XWE00、XWED00、XWE20、XWED20、XWE32、XWED32、XWE42、XWED42、XWE53二、B系列(化工部标准)行星摆线针轮减速机型号BW0、、BWD0、BW1、BWD1、BW2、BWD2、BW3、BWD3、BW4、BWD4、BW5、BWD5、BW6、BWD6、BW7、BWD7、BW8、BWD8、BW9、BWD9、BL0、BLD0、BL1、BLD1、BL2、BLD2、BL3、BLD3、BL4、BLD4、BL5、BLD5、BL6、BLD6、BL7、BLD7、BL8、BLD8、BL9、BLD9、BWE20、BWED20、BWE30、BWED30、BWE31、BWED31、BWE41、BWED41、BWE42、BWED42、BWE52、BWED52、BWE53、BWED53、BWE63、BWED63、BWE74、BWED74、BWE85、BWED85、BWE95三、B系列(上海变速机械厂标准)摆线针轮减速机型号BW12、BWD12、BW15、BWD15、BW18、BWD18、BW22、BWD22、BW27、BWD27、BW33、BWD33、BW39、WD39、BW45、BWD45、BW55、BWD55、BL12、BLD12、BL15、BLD15、BL18、BLD18、BL22、BLD22、BL27、BLD27、BL33、BLD33、BL39、LD39、BL45、BLD45、BL55、BLD55、BWE1512、BWED1512、BWE1812、BWED1812、BWE2212、BWED2212、BWE2215、BWED2215、BWE2715、BWED2715、BWE2718、BWED2718、BWE3318、BWED3318四、JB/T5561-1991摆线针轮减速机型号SB120、SB150、SB180、SB220、SB270、SB330、SB390、SB450五、B系列(一机部标准)摆线针轮减速机型号BW12、BWD12、BW15、BWD15、BW18、BWD18、BW22、BWD22、BW27、BWD27、BW33、BWD33、BW39、BWD39、BW45、BWD45、BW55、BWD55、BW65、BWD65、BL12、BLD12、BL15、BLD15、BL18、BLD18、BL22、BLD22、BL27、BLD27、BL33、BLD33、BL39、BLD39、BL45、BLD45、BL55、BLD55、BL65、BLD65、BWE1812、BWED1812、BWE2215、BWED2215、BWE2715、BWED2715、BWE3322、BWED3322、BWE3922、BWED3922、BWE4527、BWED5527六、JXJ系列行星摆线针轮减速机型号XJ0、JXJ0、XJ1、JXJ1、XJ2、JXJ2、XJ3、JXJ3、XJ4、JXJ4、XJ5、JXJ5、XJ6、JXJ6、XJL0、JXJL0、XJL1、JXJL1、XJL2、JXJL2、XJL3、JXJL3、XJL4、JXJL4、XJL5、JXJL5、XJL6、JXJL6、XJE10、JXJE10、XJE20、JXJE20、XJE31、JXJE31、XJE41、JXJE41、XJE42、JXJE42、XJE52、JXJE52、XJE53、JXJE53、XJE63、JXJE63、XJLE10、JXJLE10、XJLE20、JXJLE20、XJLE31、JXJLE31、XJLE41、JXJLE41、XJLE42七、QW系列轻型摆线针轮减速机型号:QW8301、QW8302、QW8303、QW8304、QW8305、QW8301、QW8302、QW8303、QW8304、QW8305、QW8331、QW8342、QW8353、QW8331、QW8342、QW8353八、ADC系列行星摆线针轮减速机型号:ANHM-9085~9125、AHHM-9135~9165、AHHM-9175~9195、AHHM-9205~9225、AHHM-9235~9265 、ANHM-9095~9115TB、AHHM-9135~9185TA 、AHHM-9165TC~9195TB、AHHM-9205TA~9225TB、AHHM-9235~9255TB、AHHM-9265TA~9275TA、ANVM-9085~9125TB、ADVM-9135~9155TB、ADVM-9165~9195、ADVM-9205~9225九、台湾传仕600系列摆线针轮减速机型号(THM607、THM608、THM609、THM610、THM611)(THM612、THHM613、THHM614、THHM615、THHM616)(THHM617、THHM618、THHM619、THHHM620、THHM621)(THHM622、THHM623、THHM624、THHM625、THHM626)(THM607/07、THM608/07、THM609/08、THM610/08、THM611/08、THM611/09) (THHM613/08、THHM613/09、THHM613/10、THHM614/08、THHM614/09、THHM614/10) 十、800系列摆线针轮减速机型号THM-806、THM-807、THM-808、THM-809、THM-810、THM-811、THM-812、THM-813、THM-814、THM-815、THM-816、THM-817、THM-818、THM-819、THM-820、THM-821、THM-822、THM-823、THM-824、THM-825、THM-826、TVM-806、TVM-807、TVM-808、TVM-809、TVM-810、TVM-811、TVM-812、TVM-813十一、8000系列单级卧式摆线针轮减速机型号:XW8075、XW8085、XW8095、XW8105、XW8115、XW8125、XW8130、XW8135、XW8145、XW8155、XW8160、XW8165、XW8170、XW8175、XW8180、XW8185、XW8190、XW8195、XW8205、XW8215、XW8225、XW8235、XW8245、XW8255、XW8265、XW8270、XW8275 8000十二、新型9000系列摆线针轮减速机型号:9075、9085、9095、9105、9115、9125、9130、9135、9145、9155、9160、9165、9170、9175、9180、9185、9190、9195、9205 9215、9225、9235、9245、9255、9265、9270、9275 9075A、9085A、9095A、9105A、9115A、9115B、9130A、9130B、9130C、9135A、9135B、9135C、9145A 9145B、9145C、9160A、9160B、9160C、9165A、9165B、9165C、9170A、9170B、9170C、9175A、9175B 9175C、9180A、9180B、9185A。

摆线针轮减速机型号和选型

摆线针轮减速机型号和选型

目录1 加热炉设计条件及基本参数 41.1. 加热炉基本参数 41.1.1. 加热炉形式、数量 41.1.2. 燃料及其发热量 41.1.3. 钢坯加热温度 41.1.4. 加热加热质量要求 41.1.5. 加热炉单耗 41.1.6. 加热能力 41.1.7. 装出炉方式 41.1.8. 冷却方式 41.1.9. 加热炉控制水平 41.2. 公用设施条件 42 加热炉工艺过程简述、平面布置及土建8 2.1. 工艺过程简述82.2. 加热炉区域平面布置102.3. 加热炉区土建103 加热炉设备及设施123.1. 炉型结构123.2. 加热炉的主要结构尺寸123.3. 炉体钢结构123.3.1. 炉底钢结构123.3.2. 侧墙钢结构123.3.3. 端墙钢结构123.3.4. 炉顶钢结构133.3.5. 平台、走廊、楼梯、栏杆133.4. 加热炉砌体结构133.4.1. 加热炉不同部位耐火材料选用结构13 3.4.2. 选用耐火材料的主要性能:143.5. 支撑梁及垫块163.6. 水封槽及刮渣机构173.7. 炉门及观察孔173.7.1. 装料门173.7.2. 出料门173.7.3. 检修门183.7.4. 排渣管183.8. 加热炉燃烧系统183.8.1. 供热能力配置及烧嘴型式183.8.2. 蓄热体193.8.3. 换向系统203.8.4. 助燃空气系统203.8.5. 天然气系统213.8.6. 排烟系统223.8.7. 氮气吹扫及放散系统223.8.8. 压缩空气系统233.8.9. 点火烘炉系统233.9. 水冷系统234 加热炉汽化冷却系统244.1. 循环系统特性与组成244.1.1. 特点244.1.2. 系统参数244.1.3. 系统组成254.2. 主要设备274.3. 设备布置294.4. 热力管道294.5. 汽化冷却系统检测、控制项目295 加热炉区机械设备315.1. 装料悬臂辊道315.2. 出料悬臂辊道315.3. 缓冲挡板325.4. 装料推钢机325.5. 炉底步进机械335.6. 液压系统365.7. 干油集中润滑系统416 加热炉一级自动化系统426.1. 概述426.2. 自动化控制系统的结构设计426.3. 加热炉仪表控制系统436.3.1. 炉温控制436.3.2. 煤气总管压力控制456.3.3. 空气总管压力控制456.3.4. 炉膛压力的调节466.3.5. 蓄热换向控制466.3.6. 水封槽液位测量476.3.7. 仪控安全保护系统设计476.3.8. 设备故障处理对策486.3.9. 报警等级一览表486.3.10. 仪表检测与控制项目496.4. 汽化冷却控制系统506.4.1. 主要检测项目506.4.2. 汽化冷却仪表控制系统功能50 6.4.3. 汽化冷却电气控制系统526.5. 加热炉区传动及供电526.5.1. 电气设备的适用规范526.5.2. 技术条件526.5.3. 低压供电系统536.5.4. 操作设备546.5.5. 低压配电系统的保护556.5.6. 防雷接地与工作接地556.5.7. 炉区检修电源556.5.8. 主要设备选择556.6. 加热炉电气基础自动化556.6.1. 装料部分566.6.2. 炉内运动部分566.6.3. 出料部分576.6.4. 加热炉其它电气控制586.6.5. 一座加热炉本体现场传感器表586.7. 操作站画面设置586.7.1. 流程图监控功能586.7.2. 实时趋势监视功能606.7.3. 参数操作、调整功能606.7.4. 报警管理功能606.7.5. 历史数据管理功能606.7.6. 报表功能616.7.7. 操作等级功能617 节能、环保、安全措施627.1. 节能措施627.2. 环保措施627.3. 安全措施637.4. 防护安全措施638 加热炉技术性能表651 加热炉设计条件及基本参数1.1. 加热炉基本参数1.1.1. 加热炉形式、数量一座步进梁式、空气单蓄热式连续加热炉。

WB系列微型摆线针轮减速机

WB系列微型摆线针轮减速机

WB系列微型摆线针轮减速机
特点
WB系列减速机具有传动比大、效率高、体积小、质量轻、经久耐用、使用可靠、寿命长,可在任何角度任何方向安装使用等特点。

适用用于食品机械、印刷机械、纺织机械、橡塑机械、制药机械、陶瓷机械及各种工业生产流水线的减速装置与传动装置。

微型减速机型号、减速比及其表示方法
a、单级减速比机型有WB65型、WB85型、WB100型、WB120型、WB150型。

其减速比分别有9、11、17、23、
29、35、43、59、71、87。

b、双级减速比机型有WBE1065型、WBE1285型、WBE1510型。

其减速比分别有:121、187、289、385、473、595、731、989、1225、1849。

WB一级微型减速机型号规格选型参数
●表示电机可全容量使用○表示电机小于设计功率表示电机大于设计功率▲表示单相电阴启动电机★表示单相电容机※表示单相电动机。

● 表示电机可全容易使用○表示电机小于设计功率△表示电机大于设计功率▲表示单相电阻启动电机★表示单相容启动电机※表示单相电容运转电动机。

WB、WBD型卧式单级微型摆线减速机外型及安装尺寸
WBL 、WBLD 型立式单级微型摆线针轮减速机外型及安装尺寸
注:L2视电机尺寸决定
WBE 、WBED 型立式单级微型摆线针轮减速机外型及安装尺寸
WBLE、WBLED型立式双级微型摆线针轮减速机外型及安装尺寸
WB系列微型摆线针轮减速机常用电机及电机外形尺寸
WB系列微型摆线针轮减速机许用扭矩。

传仕摆线减速机TS03版选型

传仕摆线减速机TS03版选型

3TS03CSA今天日期12014-1-221H大的冲击#REF!1.60THHM T1HM 脚座安装HM 脚座安装HM 脚座安装H 脚座安装H 脚座安装H 脚座安装标准配置马达直结标准配置双轴型12请咨询345请咨询6VM 法兰安装VM 法兰安装VM 法兰安装V 法兰安装V 法兰安装V 法兰安装标准配置标准配置马达直结双轴型78请咨询91011请咨询12HXM 脚座安装VXM 法兰安装注:示图13~16HX 脚座安装VX 法兰安装马达短法兰空心入轴马达短法兰适用框号范围610~622马达短法兰空心入轴马达短法兰空心入轴马达功率4P 0.2~15kW空心入轴13141516HCM 脚座安装VCM 法兰安装注:示图17~20HC 脚座安装VC 法兰安装马达长法兰配联轴器马达长法兰适用框号范围609~626马达长法兰配联轴器马达长法兰配联轴器马达功率4P 0.2~45kW配联轴器1718马达功率6P 15~30kW 1920HSM 脚座安装HTM 脚座安装注:示图21~22HS 脚座安装HT 脚座安装铲型托架配联轴器顶部配马达适用框号范围609~626铲型托架自配联轴器顶部自配马达注:示图23~2421配皮带轮23适用框号范围611~62722自配皮带轮24代号:代号:代号:111500r/min 42.86r/min35电源频率50Hz 马达极数4P 7.500kW 12.000kW 7.5kW 157.8kgf.m 252.5kgf.m 10HP1548N.m2477N.m 1.045263.0kgf.m 617OK !OK !2580N.m特别强调:210mm 1.00 1.000.80140mm 90mm2255kgf 2055kgf 审核结论:P'r 小于Pro 22118N 20155NOK !1813kgf 17783N6确认安全系数SF G 锁定许用输出转矩T 2及减速机框号 = ?P 1 × S.FT L × S.F5/1输入功率P 1 =5/2输出转矩T L =4/2输出转速n 2 =n 1 / i与输入转速方向相反5确认需用输入功率P 1或输出转矩T L = ?4/1输入转速n 1 =计算当量功率P s =减速比 i =出力轴垂直向下 D 3/3轴端尺寸规格?传仕减速机框号:单级传动马达容量(马力)代号:祝您成功!选型通过。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

.目录1 加热炉设计条件及基本参数 41.1. 加热炉基本参数 41.1.1. 加热炉形式、数量 41.1.2. 燃料及其发热量 41.1.3. 钢坯加热温度 41.1.4. 加热加热质量要求 41.1.5. 加热炉单耗 41.1.6. 加热能力 41.1.7. 装出炉方式 41.1.8. 冷却方式 41.1.9. 加热炉控制水平 41.2. 公用设施条件 42 加热炉工艺过程简述、平面布置及土建82.1. 工艺过程简述82.2. 加热炉区域平面布置102.3. 加热炉区土建103 加热炉设备及设施123.1. 炉型结构123.2. 加热炉的主要结构尺寸123.3. 炉体钢结构123.3.1. 炉底钢结构123.3.2. 侧墙钢结构123.3.3. 端墙钢结构123.3.4. 炉顶钢结构133.3.5. 平台、走廊、楼梯、栏杆133.4. 加热炉砌体结构133.4.1. 加热炉不同部位耐火材料选用结构133.4.2. 选用耐火材料的主要性能:143.5. 支撑梁及垫块163.6. 水封槽及刮渣机构173.7. 炉门及观察孔173.7.1. 装料门173.7.2. 出料门173.7.3. 检修门183.7.4. 排渣管183.8. 加热炉燃烧系统183.8.1. 供热能力配置及烧嘴型式183.8.2. 蓄热体193.8.3. 换向系统203.8.4. 助燃空气系统203.8.5. 天然气系统213.8.6. 排烟系统223.8.7. 氮气吹扫及放散系统22.3.8.8. 压缩空气系统233.8.9. 点火烘炉系统233.9. 水冷系统234 加热炉汽化冷却系统244.1. 循环系统特性与组成244.1.1. 特点244.1.2. 系统参数244.1.3. 系统组成254.2. 主要设备274.3. 设备布置294.4. 热力管道294.5. 汽化冷却系统检测、控制项目295 加热炉区机械设备315.1. 装料悬臂辊道315.2. 出料悬臂辊道315.3. 缓冲挡板325.4. 装料推钢机325.5. 炉底步进机械335.6. 液压系统365.7. 干油集中润滑系统416 加热炉一级自动化系统426.1. 概述426.2. 自动化控制系统的结构设计426.3. 加热炉仪表控制系统436.3.1. 炉温控制436.3.2. 煤气总管压力控制456.3.3. 空气总管压力控制456.3.4. 炉膛压力的调节466.3.5. 蓄热换向控制466.3.6. 水封槽液位测量476.3.7. 仪控安全保护系统设计476.3.8. 设备故障处理对策486.3.9. 报警等级一览表486.3.10. 仪表检测与控制项目496.4. 汽化冷却控制系统506.4.1. 主要检测项目506.4.2. 汽化冷却仪表控制系统功能506.4.3. 汽化冷却电气控制系统526.5. 加热炉区传动及供电526.5.1. 电气设备的适用规范526.5.2. 技术条件526.5.3. 低压供电系统536.5.4. 操作设备546.5.5. 低压配电系统的保护556.5.6. 防雷接地与工作接地556.5.7. 炉区检修电源556.5.8. 主要设备选择556.6. 加热炉电气基础自动化556.6.1. 装料部分566.6.2. 炉内运动部分566.6.3. 出料部分576.6.4. 加热炉其它电气控制586.6.5. 一座加热炉本体现场传感器表586.7. 操作站画面设置586.7.1. 流程图监控功能586.7.2. 实时趋势监视功能606.7.3. 参数操作、调整功能606.7.4. 报警管理功能606.7.5. 历史数据管理功能606.7.6. 报表功能616.7.7. 操作等级功能617 节能、环保、安全措施627.1. 节能措施627.2. 环保措施627.3. 安全措施637.4. 防护安全措施638 加热炉技术性能表651 加热炉设计条件及基本参数1.1. 加热炉基本参数1.1.1. 加热炉形式、数量一座步进梁式、空气单蓄热式连续加热炉。

1.1.2. 燃料及其发热量天气,发热值8500X4.18kJ/Nm3,接点压力8000~10000Pa。

1.1.3. 钢坯加热温度根据不同钢种的加热要求,钢坯的加热温度为1100~1250℃。

1.1.4. 加热加热质量要求钢坯黑印温差:≤±15℃钢坯断面温差:≤±15℃钢坯长度温差:≤±15℃氧化烧损:0.8%1.1.5. 加热炉单耗普碳钢冷坯额定产量下的单耗:1.15GJ/t坯。

1.1.6. 加热能力额定能力:120t/h(冷坯、标准坯料)。

1.1.7. 装出炉方式悬臂辊道侧进恻出。

1.1.8. 冷却方式加热炉内支撑梁、立柱采用强制循环汽化冷却方式;其它设备、重要水冷构件采用净环水冷却。

1.1.9. 加热炉控制水平(1)顺控系统:钢坯从装料炉门到出料炉门的生产过程实现计算机自动控制。

(2)燃控系统:采用改进型双交叉限幅燃烧,炉温、炉压自动控制计算机系统。

1.2. 公用设施条件1)燃料:天然气低发热值:8500KJ/m3;接点流量:最大(富余系数110%):3560Nm3/h接点压力:8000~10000 Pa接点管径:DN3502)冷却水——净环水(无压回水)用途:用于鼓、引风机、汽化循环泵、液压系统、高温工业电视等。

供水压力:≥0.25MPa夏季最高供水温度:35℃出水温度:<55℃炉子用量:nor.60m3/h•座接点管径:DN150安全用水量:30m3/h•座接点管径:DN100水质:悬浮物15mg/l硬度<8.5——除氧软水用途:用于炉内水梁、立柱汽化冷却;符合《低压锅炉水质》标准PH值>7悬浮物<5mg/l总硬度<0.03me/l水压≥0.25MPa补充水用量:nor5~8m3/h接点管径:DN50安全用水量:~15m3•座,用于满足汽化冷却系统正常补水量1~2h——浊环水用途:水封槽内灌水。

供应压力:≥0.25MPa夏季最高温度:≤35℃温度升高:12℃~15℃(正常)最高出水温度:48℃一座炉子用量:nor.10m3/h 一次注入量:30m3/h接点管径:DN50水质:浊循环水悬浮物<50mg/l 硬度:200~250mg/lPH:7.8~8.43)氮气用途:加热炉燃气管道吹扫用。

用量:400m3/次吹扫时间:30分钟/次压力:0.2MPa接点管径:DN80纯度:99.9%4)压缩空气——工业用压缩空气用途:炉区吹扫用(间断使用)用量:4m3/min(每次使用15~20min)压力:0.6Mpa——仪表用压缩空气用途:仪表用气用量:~80m3/h•座气源品质:净化后的干气体含尘粒度<3μm,含尘量<1mg/m3。

净化后的干气体含油量应小于1mg/m3。

净化后的干气体露点低于-22℃.气源工作压力:0.5MPa~0.7MPa接点管径:DN50安全气源:容量应满足停气后维持5分钟供气时间。

5)电源用途:助燃风机、引风机、汽化冷却系统、液压站及地坑照明等。

频率:50HZ,-1HZ~+0.5HZ低压电源:AC 380V/220V,-10%~+10%2 加热炉工艺过程简述、平面布置及土建2.1. 工艺过程简述正常生产时,炼钢连铸热坯通过热送辊道从连铸出坯跨直接送往轧钢车间,经入炉辊道直接送进加热炉进行加热。

使用冷坯时,由电磁盘吊车吊至冷坯上料台架,经入炉辊道运送入炉加热。

上料辊道区设有检测元件对钢坯进行检测。

该区检测元件布置示意见下图。

采用两个光电管F1、F2进行测长。

超长或弯曲过大等不合格的钢坯由剔出装置推移到辊道一侧的收集台架上,合格钢坯经辊道准备装炉。

图2-1上料辊道区检测元件布置示意图出炉辊道炉外入炉辊道F1 F2 F0在进料方向相对侧炉墙处设有炉内缓冲器。

一旦悬臂辊定位失效时,炉内缓冲器,可防止钢坯冲撞炉墙。

加热炉采取单排装料方式,布料方式见附图。

出钢周期配合轧制节奏。

上料系统(含称重、测长等)买方负责,加热炉预留通讯接口。

⑴装料正常生产情况下,合格的钢坯停在装料辊道上等待装料,每块钢坯装料过程如下:当允许装料信号到达,装料炉门打开,炉内辊道和炉外装料辊道同时高速运行,钢坯以最高速度向加热炉内输送,当钢坯尾部通过炉外检测器F0(光电管)时,按计算的时间延时,炉内装料辊道和炉外装料辊道同时减速,按照PLC预定的布料图要求,将该钢坯在炉内精确的定位(钢坯定位由进料侧单独传动、变频调速的炉内悬臂辊道完成),经一定时间延时装料炉门关闭,完成一次装料过程(此时推钢机在起始的后极限位置)。

坯料的测长、定位由加热炉顺序控制系统完成。

所有入炉过程由炉尾高温工业电视监视。

⑵钢坯推正钢坯在装料悬臂辊道上定位结束后,推钢机推杆前进,将钢坯推正,推正后迅速返回。

⑶钢坯在炉内的传输通过步进梁的矩形运动,钢坯先被步进梁取上固定梁,再一步步从炉尾传送至炉子出料端,直至出料端悬臂辊道上。

步进梁的运行轨迹曲线如下图所示:图1-2步进梁动作示意图正常生产时活动梁停在最低最后位。

周期运行前步进梁停“1”点位(“1”点位为后下位),周期运行时根据运行动作时间表,步进梁由“1”点位开始向“2”点位作上升运动,中间有加速、减速过程。

当步进梁到达“2”点位后,炉内装料辊道恢复慢速转动。

当步进梁到达“3”点位,出料辊道停止转动,然后步进梁开始由“3”点位向“4”点位作下降运动,中间经过加、减速过程,将钢坯轻放于出料辊道上,缓慢停于“4”点。

当步进梁到达“4”点位,给出加热炉可以出钢信号。

然后步进梁由“4”点位回到“1”点位,完成一个正循环。

当坯料在炉停止时间较长时,步进梁停在“0”位,由其开始步进循环动作。

⑷加热炉内钢坯通过步进梁自装料端开始,顺序经过炉子各段,一步步地移送到炉子的出料端,达到轧机工艺所要求的加热温度和温差。

⑸出料当轧线给出要钢信号时,出料炉门自动开启,开始出料过程,出料辊道以炉外轧线接钢辊道相同速度运转,在炉内出料辊道上的钢坯高速出炉。

当钢坯尾部通过炉外光电管(买方设置在轧线一架轧机前)时,给出出料完毕信号,出料炉门自动关闭,炉内出料悬臂辊道恢复低速运转。

所有出炉过程由炉头高温工业电视监视。

钢坯经过步进机构的反向功能,可以从出料侧退到进料侧经进料悬臂辊退出炉子。

2.2. 加热炉区域平面布置加热炉区域新建1座步进梁加热炉。

加热炉配备2台助燃鼓风机,1台空烟引风机,1台煤烟引风机,四台风机设在同一风机房内。

加热炉设置两座钢烟囱,1座用于煤气侧排烟,1座用于空气侧排烟。

加热炉炉底机械采用液压驱动步进机构,步进机构的液压站设在加热炉旁±0.0平面。

液压站泵房设有检修吊装孔、起重设备和检修场地,方便设备检修,并设置消防、通风、照明等设置。

相关文档
最新文档
