消声室和半消声室技术要点

消声室说明

湖州益环环保工程有限公司消声室（半消声室）系列一、简介：消声室（或半消声室）是声学实验和噪声测试中极其重要的实验场所．作用是提供一个自由场或半自由场空间的低噪声测试环境．消声室的要功能：a、提供声学自由场环境b、氏噪声测量环境二、自由场空间：消声室的主要功能是为声学测试提供一个自由场空间或半自由场空间。

自由场是指声波在无限大空间里播时，不存在任何反射体和反射面。

自然界中的自由场空间是将声源吊在空中，远离任何反射物，声波可自由地向3600全方位角传播。

半自场空间是指自由空间中有一全反射面，声波只能在1800半球方位自由传播。

常见的半自由场空间如水泥地的大型露天停车场、室外篮球场、停机坪…等。

声波在自由场或半自由场空间里传播有特定的物理定义。

）对点声源声压随距离衰减，这就是声能的反平方律（2 ）声压级在常温常压下等于声强级。

这是在消声里测量声功率的理论基础。

三、截止频率：消声室是要在室内模拟自由场或半自由场空间，所以要求墙面吸声系数为99%以上。

半自由场面的反射系这95 %以上。

设计一种能做到全频带（20Hz-2000Hz）的100%吸声体是不可能的。

因为能用的材料对高频波很容易被吸收，而低频吸收则和材料的厚度（尖劈的长度）有关。

截止频率是指在此频率以上，墙面的吸声系统能保证99%的吸声系数。

实际工程中的（半）自由场空间是指对截止频率以上的声波，消声室内为（半）自由场空间，截止频率越低，尖劈的长度要求就越大。

一般而言，尖劈的长度适用于1 / 4 波长理论。

四、消声室的鉴定方法：在实际工程中，声场自由空间是鉴定消声室好坏的关键依据。

国际ISO4744 和国标GB6882 一86 提供了鉴定消声室自由空间的鉴定方法。

另外，本底噪声是消声室的另一个重要指标。

测量中得到的本底噪声是仪器的本底噪声加消声室的本底噪声。

五、消声室特点湖州益环环保工程有限公司新近推出的消音室系列产品是在引进消化国外同类产品先进技术基础上开发的第三代产品，集隔声、消声、吸声等性能于一体，结构设计和实用效果更为优良，适用范围更广泛。

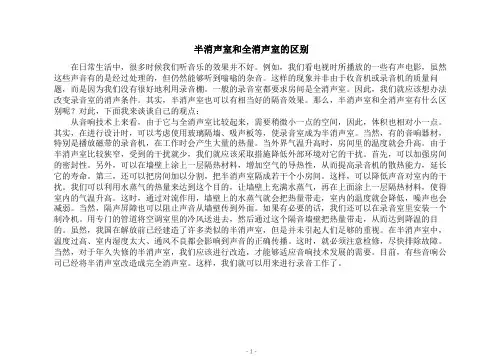

半消声室和全消声室的区别

半消声室和全消声室的区别在日常生活中，很多时候我们听音乐的效果并不好。

例如，我们看电视时所播放的一些有声电影，虽然这些声音有的是经过处理的，但仍然能够听到嗡嗡的杂音。

这样的现象并非由于收音机或录音机的质量问题，而是因为我们没有很好地利用录音棚。

一般的录音室都要求房间是全消声室。

因此，我们就应该想办法改变录音室的消声条件。

其实，半消声室也可以有相当好的隔音效果。

那么，半消声室和全消声室有什么区别呢？对此，下面我来谈谈自己的观点：从音响技术上来看，由于它与全消声室比较起来，需要稍微小一点的空间，因此，体积也相对小一点。

其实，在进行设计时，可以考虑使用玻璃隔墙、吸声板等，使录音室成为半消声室。

当然，有的音响器材，特别是播放磁带的录音机，在工作时会产生大量的热量。

当外界气温升高时，房间里的温度就会升高。

由于半消声室比较狭窄，受到的干扰就少，我们就应该采取措施降低外部环境对它的干扰。

首先，可以加强房间的密封性。

另外，可以在墙壁上涂上一层隔热材料，增加空气的导热性，从而提高录音机的散热能力，延长它的寿命。

第三，还可以把房间加以分割，把半消声室隔成若干个小房间。

这样，可以降低声音对室内的干扰。

我们可以利用水蒸气的热量来达到这个目的，让墙壁上充满水蒸气，再在上面涂上一层隔热材料，使得室内的气温升高。

这时，通过对流作用，墙壁上的水蒸气就会把热量带走，室内的温度就会降低，噪声也会减弱。

当然，隔声屏障也可以阻止声音从墙壁传到外面。

如果有必要的话，我们还可以在录音室里安装一个制冷机。

用专门的管道将空调室里的冷风送进去，然后通过这个隔音墙壁把热量带走，从而达到降温的目的。

虽然，我国在解放前已经建造了许多类似的半消声室，但是并未引起人们足够的重视。

在半消声室中，温度过高、室内湿度太大、通风不良都会影响到声音的正确传播。

这时，就必须注意检修，尽快排除故障。

当然，对于年久失修的半消声室，我们应该进行改造，才能够适应音响技术发展的需要。

带工况半消声室的技术方案

带工况半消声室的技术协议5匹带工况半消声室一、依据的标准1.ISO3745《声学-噪声源声功率级的测定-消声室和半消声室的精密测定法》2.GB/T7725—2004 《房间空气调节器》3.GB/T17758—1999《单元式空气调节机》4.GB/T18836-2002 《风管送风式空调（热泵）机组》5.GB/T6882—2008《声学-噪声源声功率的测定-消声室和半消声室精密法》二、实验室方案说明实验室为带工况半消声实验室，采用房中房结构，用于测量的分为内侧和外侧两个房间，采用弹簧隔振处理。

内侧和外侧分别为两个独立的半消声室，即地面为反射区，其它五面墙采用尖劈吸音材料处理，采用100mm保温库板进行试验室保温，接缝处采用发泡剂浇注保温密封。

●实验室的尺寸：隔振地基外围尺寸为L×W 15200×8000mm，标高7000mm室内侧静尺寸L×W×H 60000×4500×4000室外侧静尺寸L×W×H 4500×4500×4000中间隔墙厚度：≤2000工况区域的宽度：1800单位：mm说明：场地需要向地面以下挖掘1.1～1.2m，地面承重要求：180T以上；●工况系统：采用内侧、外侧采用下进上出的气流组织状态，进风管和出风管必须采用消声处理，内外侧工况机组采用比泽尔半封闭水冷机组；内外侧的空气调和箱、加湿器、电加热器采用不锈钢材料，并且进行保温处理，以减少能耗；消声室的内外侧的门采用无门槛结构，以方便机组的运输；内外侧的循环风机采用变频器控制，使内外侧工况系统的循环风量能够调节。

内侧的温度范围：10℃~50℃RH：40~85% 达到稳定时间≤2h;外侧的温度范围：-25℃~60℃RH：40~85% 达到稳定时间≤2h;精度：+0.5℃内侧循环风量：3000~13000m3/h；外侧循环风量：5000~21000m3/h；冷却水系统：100T/h●控制系统系统控制采用触摸屏+PLC控制器；温湿度控制采用PID控制器，电加热、电加湿的调节采用固态继电器；采用施耐德接触器、开关。

关于半消声室建设的若干问题探讨

ｒｄａｉｎｗｅｔｉｉｎａｅｈｉｏｍ，ａｄｔｅｓｕｄｄｒｃｉｉｓｍｏｅｃｍｐｅ．Ｉｉｅｐｕｏｔｅｏｅｈａｉｔｈｎｉｓｎａｎｃｏｃｒｏｏｎｈｏｎｉｔｔｉｅｖｙｒｏｌｘｔｓｈｌｆｌｔｈｎｓｗｏ
来设计半消声室的参数，如果没有行业标准，则依据
ＩＯ３４ — ２０ｏｓｉｓｄｔｒｎｔｎｏｏｎｏｒＳ７５Ｏ３Ａｃｕｔ — ｅｅｍｉａｉｆｓｕｄｐｗｅｃｏｌｖｌｆｎｉｅｏｒｅｕｉｇｏｎｒｓｕｅ－ｅｉｉｎｅｅｓｏｏｓｓｕｃｓｓｎｓｕｄｐｅｓｒｐｒ的内表面数，可将消声室分为全消声室、消声室以及卦限消声室三类ｌ半】】全。在
其中，４前个参数为重要技术指标，这对半消声室
的造价影响较大。可依据与被试声源相关的行业标准
率；３半消声室的尺寸，般指室内吸声表面与吸声（）一
和使用寿命等要求不断提高，对整车舒适性的要求也
越来越受到关注。评价整车舒适性的一个重要指标是
其噪声与振动水平．降低汽车零部件与整车的噪声已
消声室内测得的信号的不确定度最小，由于这个原因，
如果没有其他的限制实验室最好建为全消声室。不过

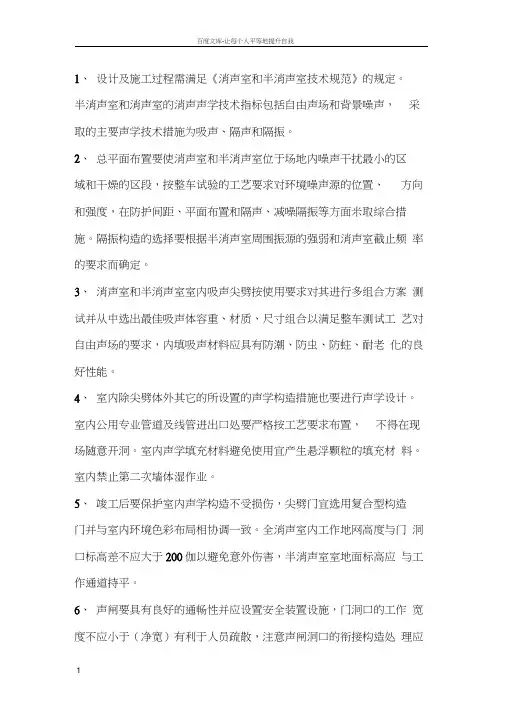

消声室和半消声室技术要点

1、设计及施工过程需满足《消声室和半消声室技术规范》的规定。

半消声室和消声室的消声声学技术指标包括自由声场和背景噪声，采取的主要声学技术措施为吸声、隔声和隔振。

2、总平面布置要使消声室和半消声室位于场地内噪声干扰最小的区域和干燥的区段，按整车试验的工艺要求对环境噪声源的位置、方向和强度，在防护间距、平面布置和隔声、减噪隔振等方面米取综合措施。

隔振构造的选择要根据半消声室周围振源的强弱和消声室截止频率的要求而确定。

3、消声室和半消声室室内吸声尖劈按使用要求对其进行多组合方案测试并从中选出最佳吸声体容重、材质、尺寸组合以满足整车测试工艺对自由声场的要求，内填吸声材料应具有防潮、防虫、防蛀、耐老化的良好性能。

4、室内除尖劈体外其它的所设置的声学构造措施也要进行声学设计。

室内公用专业管道及线管进出口处要严格按工艺要求布置，不得在现场随意开洞。

室内声学填充材料避免使用宜产生悬浮颗粒的填充材料。

室内禁止第二次墙体湿作业。

5、竣工后要保护室内声学构造不受损伤，尖劈门宜选用复合型构造门并与室内环境色彩布局相协调一致。

全消声室内工作地网高度与门洞口标高差不应大于200伽以避免意外伤害，半消声室室地面标高应与工作通道持平。

6、声闸要具有良好的通畅性并应设置安全装置设施，门洞口的工作宽度不应小于（净宽）有利于人员疏散，注意声闸洞口的衔接构造处理应避免固体传声。

通往消声室的各种管道应采用柔性连接。

7、全消声室结构应设置隔振系统并按整车试验的使用要求选择隔振系统类别，主要类别包括金属弹簧隔振器及阴尼器、橡胶隔振器或橡胶隔振垫、岩棉板及其制品。

8消声室的相对湿度不大于70%通风与空调系统的降噪消声设计应根据消声室室内允许噪声级，设备噪声值、震动大小、频率特性及传输系统噪声诸因素确定。

9、所有进入消声室的电源线缆要通过电源滤波器进行处理，根据消声室室设备的用电情况，确定电源滤波器的规格、供电方式和数量。

消声室内的用电设备宜采用插座配电，其它配电设备宜设置在消声室外便于操作和管理的场所。

消声室简介

条件： 1.在外界噪声较高 2.要求测振动的情况通常采用的减振方法有： 1.弹簧结构：隔振频率可以做到< 1 Hz. 2.橡胶减振垫结构: 隔振频率可以做到< 7 Hz. 3.玻璃棉毡减振结构：隔振频率可以做到<15Hz. 4.不做处理：在已建成的厂房里，由于高度的限制，在厂房里直接做消声室。
陈莎
吸声隔声概念消声室定义隔声隔振浮筑地面吸声尖劈及安装方式隔声门与尖劈门半消声室与全消声室地面辅助设施

材料
材料吸收和透过的声能与入射到材料上的总声能之比，叫吸声系数（α）。
α越大，吸声性能越好
材料隔声能力由传声系数表示，是指通过材料后透射的声能与入射总能量之比。传声系数越小，隔声效果越好
ቤተ መጻሕፍቲ ባይዱ合空间中的自由声场：在这个空间内，传播声波的介质均匀地向各个方向无限延伸，使声源辐射的声能“自由”地传播，既无障碍物的反射，也无环境噪声的干扰。消声室分类：全消声室：房间的六个界面全铺吸声材料。半消声室：房间的六个界面中有五个面铺吸声材料。
全消声室
半消声室
建立消声室的目的：获得自由声场进行噪声测试一是铺设吸声材料消除反射声二是消除外界噪声和振动的干扰 “房中房”结构：为了使消声室的墙体和顶板，具有足够的隔声量，一般采用双层结构，多数是外墙用砖墙，内墙用钢筋混凝土墙体，墙间设通道或空气间层。
减振器的具体数量及摆放方式需要根据房屋结构重量来进行配置。
安装动画
消声室门具有隔声和吸声功能，它由隔声门和吸声尖劈门组成。
单扇平开隔声门
双扇平开隔声门
网状结构框架支撑式

材料吸声系数低于0.06
全玻化地砖环氧“自流平”

带工况半消声室的技术方案

带工况半消声室的技术协议5匹带工况半消声室一、依据的标准1.ISO3745《声学-噪声源声功率级的测定-消声室和半消声室的精密测定法》2.GB/T7725—2004 《房间空气调节器》3.GB/T17758—1999《单元式空气调节机》4.GB/T18836-2002 《风管送风式空调（热泵）机组》5.GB/T6882—2008《声学-噪声源声功率的测定-消声室和半消声室精密法》二、实验室方案说明实验室为带工况半消声实验室，采用房中房结构，用于测量的分为内侧和外侧两个房间，采用弹簧隔振处理。

内侧和外侧分别为两个独立的半消声室，即地面为反射区，其它五面墙采用尖劈吸音材料处理，采用100mm保温库板进行试验室保温，接缝处采用发泡剂浇注保温密封。

●实验室的尺寸：隔振地基外围尺寸为L×W 15200×8000mm，标高7000mm室内侧静尺寸L×W×H 60000×4500×4000室外侧静尺寸L×W×H 4500×4500×4000中间隔墙厚度：≤2000工况区域的宽度：1800单位：mm说明：场地需要向地面以下挖掘1.1～1.2m，地面承重要求：180T以上；●工况系统：采用内侧、外侧采用下进上出的气流组织状态，进风管和出风管必须采用消声处理，内外侧工况机组采用比泽尔半封闭水冷机组；内外侧的空气调和箱、加湿器、电加热器采用不锈钢材料，并且进行保温处理，以减少能耗；消声室的内外侧的门采用无门槛结构，以方便机组的运输；内外侧的循环风机采用变频器控制，使内外侧工况系统的循环风量能够调节。

内侧的温度范围：10℃~50℃RH：40~85% 达到稳定时间≤2h;外侧的温度范围：-25℃~60℃RH：40~85% 达到稳定时间≤2h;精度：+0.5℃内侧循环风量：3000~13000m3/h；外侧循环风量：5000~21000m3/h；冷却水系统：100T/h●控制系统系统控制采用触摸屏+PLC控制器；温湿度控制采用PID控制器，电加热、电加湿的调节采用固态继电器；采用施耐德接触器、开关。

消声室功能和应用范围

消声室功能和应用范围消声室是一种专门设计用于减少噪音传播的设施，也被称为吸声室或隔声室。

它是通过吸收、反射或隔离噪音来保持周围环境的安静和舒适。

消声室通常用于科学实验室、音频录音室、工程实验室和其他需要控制噪音的地方。

它们的设计和应用范围非常广泛，以下将详细介绍消声室的功能和应用范围。

**功能**1. 吸声：消声室通常使用吸音材料来减少和吸收噪音，例如吸音板、吸音棉等。

这些材料可以有效地消除或减少声音的回音和共鸣，从而降低噪音水平。

吸声是消声室最主要的功能之一。

2. 隔声：消声室也可以通过隔离声音源和外部环境来减少噪音传播。

它们可以通过使用隔音材料和设计隔音结构来阻止噪音从消声室内部传播到外部，或者阻止外部噪音进入消声室内部。

3. 控制噪音污染：消声室可以帮助控制噪音对周围环境产生的污染。

在一些需要保持安静环境的场所，如医院、研究实验室和音频录音室，消声室的存在可以有效降低噪音水平，保持良好的工作和生活环境。

4. 提高工作效率：对于一些需要精密操作或需要精确测量的场所，如实验室和工程研究中心，消声室可以提供一个安静和稳定的工作环境，从而提高工作效率和数据准确性。

**应用范围**1. 科学实验室：在科学实验室中，一些实验需要在安静的环境下进行，以确保实验数据的准确性。

消声室可以提供一个安静的工作环境，帮助科学家们进行精密的实验操作和测量。

2. 音频录音室：音频录音室需要控制外部环境的噪音，以确保音频录制的质量和清晰度。

消声室可以帮助音频工程师们消除或减少回音和外部噪音对音频录制的影响。

3. 工程研究中心：在一些需要进行精密测量或操作的工程研究中心，消声室可以提供一个稳定的工作环境，帮助工程师们准确地进行实验和测试。

4. 医院和诊所：在医疗场所，如手术室和影像诊断室，需要保持一个安静和舒适的工作环境，以确保医疗操作的准确性和患者的舒适感。

消声室可以帮助医务人员控制噪音，提高工作效率并减少对患者的影响。

全半消声室施工要求

全、半消声室施工要求1、隔振器布点按土建结构设计提供的承重点布置，土建施工尺寸应完全符合双方确认的各项技术要求。

全、半消声室内外夹层净空间不小于590mm（标准要求不小于800mm，最小不小于500mm）.底板梁底到到夹腔地面的距离不小于1600mm(最小不小于1200mm),确保房中房结构完成后除隔振垫块外内外房之间没有其它点的结构接触，全、半消声室内外房间的顶板均不能小于240mm厚，顶部底部及四周夹层可通行施工人员。

全消的地网锚固端设置符合图纸要求。

2、隔振器安装之地基结构要求水平，水平度不大于3mm/M，各隔振器安装点地基高度差不超过10mm，并需预埋基础钢板，钢板尺寸为600×600×12mm。

（具体见安装节点图）3、地基结构需满足承载要求，不允许出现不均匀沉降。

4、隔振器不能浸泡在水中，不能与腐蚀性汽、液体接触，内外房体本身具有防水防潮功能。

5、安装时采用吊车将各隔振器（包括连接钢板）吊装到各布置点位上，然后将隔振器连接钢板与预埋钢板之间点焊连接。

各隔振器安装好后，在隔振器上面铺设上预埋钢板（钢板尺寸为800×600×12mm）。

隔振器之间采用模板支撑以做加强用。

在隔振器上部钢板二测安装钢模板、扎制钢筋框架，浇注混凝土，浇注时应沿大梁长度方向均匀移动倒入混凝土。

6、为了实现均匀加载和均匀卸载，把内房分二次浇筑混凝土，首先浇筑隔振器上部的底板及大梁混凝土，浇注时应沿大梁长度方向均匀移动倒入混凝土，全部干固达到设计强度后在由四周对称拆去支撑在下面的木模。

然后在浇筑四周及顶板混凝土，四周应同步均匀浇筑，全部干固达到设计强度后在由四周对称拆去支撑在下面的木模。

7、控制室设置等电势电位端子排，接地不大于4欧，端子设置40点位，并按图纸要求配置电器箱。

半消声夹层内正负零位置处设置上水点和消防水点接入点各一。

全消声夹层内正负零位置处设置消防水点接入点。

半消声及全消声夹层空间均设置明线照明，以能照亮施工区域为准。

半消声室标准

半消声室标准一、隔声性能半消声室应具有良好的隔声性能，能够有效地隔离外部噪声，保证室内环境的宁静。

在满足基本要求的前提下，应尽可能地减少声学路径中的阻抗不匹配，以减少反射和衍射等声学现象。

二、吸声性能半消声室内部应具有良好的吸声性能，能够有效地吸收室内声波，减少声波的反射和混响。

吸声材料的选择和布置应根据室内声学环境的要求进行设计，以保证室内环境的声学效果。

三、混响时间半消声室的混响时间应符合相关标准或规范的要求，以保证室内环境的清晰度和可听度。

混响时间的计算和测量方法应根据实际情况进行选择，以保证结果的准确性和可靠性。

四、自由场半径半消声室内部应具有足够的自由场半径，以保证测量结果的准确性和可靠性。

自由场半径的大小应根据室内环境和测量设备的要求进行设计，以保证测量结果的准确性和可靠性。

五、背景噪声半消声室的背景噪声应符合相关标准或规范的要求，以保证测量结果的准确性和可靠性。

背景噪声的测量和评价方法应根据实际情况进行选择，以保证结果的准确性和可靠性。

六、空气动力学性能半消声室的空气动力学性能应符合相关标准或规范的要求，以保证室内环境的舒适度和安全性。

空气动力学性能的评估方法应根据实际情况进行选择，以保证结果的准确性和可靠性。

七、几何形状与尺寸半消声室的几何形状与尺寸应根据实际需求进行设计，以保证室内环境的声学效果和测量结果的准确性。

几何形状与尺寸的选择应综合考虑各种因素，如声波的反射、散射、衍射等声学现象的影响。

八、建筑声学环境半消声室的建筑声学环境应符合相关标准或规范的要求，以保证室内环境的舒适度和安全性。

建筑声学环境的评估方法应根据实际情况进行选择，以保证结果的准确性和可靠性。

九、电气性能半消声室的电气性能应符合相关标准或规范的要求，以保证测量结果的准确性和可靠性。

电气性能的评估方法应根据实际情况进行选择，以保证结果的准确性和可靠性。

十、通风要求半消声室应具备良好的通风性能，以保证室内环境的舒适度和安全性。

消声室声学性能参数

1／3倍频程（Hz）
≤630
800 - 5000
≥6300
允许偏差(dB)
±2.5
±2.0ቤተ መጻሕፍቲ ባይዱ
±3.0
2．3声隔离性能
倍频程（Hz）
125
250
500
1000
2000
4000
传输损失(dB)
28
31
39
48
54
63
频率（Hz）
125
250
500
1000
2000
4000
8000
吸声系数
0.99
0.99
0.99
0.99
0.99
0.99
0.99
所提供用于安装的尖劈满足吸声系数在截止频率以上为0.99（以截止频率125HZ尖劈为例）
2．2消声性能
半消声室能提供频率范围从125Hz到8000Hz的近似自由场环境，其反平方律性能偏差满足以下列国际标准ISO 3745的要求：
消声室（半消声室）声学性能参数
1．半消声室的大小和主要技术指标
半消声室设计标准ISO 3745和GB 6882－86，截止频率125Hz（可根据要求扩展至50Hz），本底噪声16dB(A)（采取特殊设计可达到14 dB(A)）
外部尺寸。
内部尺寸根据需要和标准进行设计可用空间。
2．声学性能参数
2．1吸声性能

带工况20HP半消室技术方案

带工况20HP半消音实验室建设方案及技术要求制作方：2019年一、设备构成1) 试验室房间室内侧室消音房（内套+外套） 1个室外侧室消音室（内套+外套） 1个2) 空气处理设备室内侧 1套室外侧 1套3）消音风道系统 2套4）水系统 2套5）电气控制与软件 1套二、测试条件1. 测试标准1、 ISO3745《声学-噪声源声功率级的测定-消声室和半消声室的精密测定法》2、 GB6882《声学-噪声源声功率的测定-消声室和半消声室精密法》3、 GB/T7725《房间空气调节器》4、 GB/T18837《多联式空调热泵机组》5、 GB/T18836《风管送风式空调（热泵）机组》6、 GB/T18430.1《蒸汽压缩循环冷水（热泵）机组工商用及类似用途的冷水（热泵）机组》7、 GB/T4214．1-2000《家用及类似用途器具噪声测试方法》8、 JB/T4330-1999《制冷和空调设备噪声的测定》9、 GB19606-2004《家用和类似用途电器噪声限值》并按照用户提供的技术要求2. 实验机型商用空调器（包括整体式空调器、一拖一空调器、一拖多空调）户式风冷冷热水机组空气源热泵热水机水源热泵单相和三相电源；总制冷量在63KW以下；内机方式:分体机为主、柜机、普通及高静压风管机、除湿机3. 实验室配置要求注意）：1）、每组工况调节稳定时间≤45min；到达设定温度后保持恒定,温度波动不超过±0.5℃2）、低温完全依靠工况机组自身保证，降温速率不小于8℃/小时，环境工况在恶劣工况下能正常稳定运行8小时以上。

6. 被测空调器供电电源3φ:380V/50Hz、153~252V/50Hz、115V/60 Hz、220 V/60 Hz三、实验工况控制1、工况干球温度（室内侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±0.1℃控制精度：±0.5℃额定工况控制方式： SCR 调功器+电加热测量量程：-20~60℃数据采集：日本横河 MX1002、工况相对湿度（室内侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±2%控制精度：±3%额定工况控制方式： SCR 调功器+电加湿器测量量程：0~100%3、工况干球温度（室外侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±0.1℃控制精度：±0.5℃额定工况控制方式： SCR 调功器+电加热测量量程：-20~60℃数据采集：日本横河 MX1004、工况相对湿度（室外侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±2%控制精度：±3%额定工况控制方式： SCR 调功器+电加湿器测量量程：0~100%数据采集：日本横河 MX1005、进水温度（出水温度共用）共计 3 套调节器：UT55A +RS485 通信精度：±0.1%Pt-100 4W 输入/4～20mA 输出控制方式：西门子VXG电动三通阀温度传感器：Pt-100 A 级 SUS φ4.8×150mm 4W 测量精度：±0.1℃测量量程：0~100℃控制精度：±0.2℃额定工况6、水流量（出水温度共用）共计 3 套调节器：UT55A +RS485 通信精度：±0.1%电磁流量计：AXF 020 横河电磁流量计控制方式：变频器+水泵测量量程：0-6m^3/h测量精度：±1 FS%控制精度：±0.2%额定工况数据采集：DC 1~5V 送 MX100 数据采集仪7、恒温水箱温度共计 1 套调节器：UT55A +RS485 通信精度：±0.5%铠装热电偶输入/4～20mA 输出控制方式：SCR+电加热温度传感器：铠装热电偶φ 4.8×150mm 4W测量精度：±0.5℃测量量程： 0~100℃控制精度：±0.5℃额定工况数据采集：日本横河 MX100四、实验测量参数1. 被测机消耗电力测量 1套国产青智0.5级系列三相数字功率计数据采集：通过 RS-232 接口与计算机通信五、消音房设计方案1、所处环境条件：（1）温度：-10℃～+40℃；（2）湿度：≤90% R.H.；（3）气压：86～103Kpa；（4）现场电源：AC 220V±10%, 50Hz±1%；AC 380V±10%，50Hz±1%，3相5线制；（5）现场水源：普通工业用水，压力0.6 MPa。

声学实验室的用途及构造

声学实验室的用途及构造声学实验室顾名思义，其主要作用是为了进行声学研究或环境声学研究的实验场所。

除此之外，例如音箱厂家、声学处理公司等在研发新产品时也都需要在这样一个达到相应标准的环境中对产品的各类参数指标进行测试。

那么声学实验室具体分为哪几种?它们的用途又是什么?编辑为大家介绍一下。

声学实验室的分类及基本构造从总的来分，声学实验室可分为三大类，即混响室、隔声室、消声室。

对于实验室来说，对周围环境应具备良好的隔声和隔震性能，这么做的目的其实很明显，是为了避免在实验工作时外界噪音所产生的干扰。

从结构上来讲，一般的做法是将房间做成单独的混凝土盒子，放在弹簧基础上，弹簧基础做法分为好几种，如：钢弹簧、空气弹簧、软木等，具体使用哪种做法要根据实际情况来确定。

在房间质量与弹簧组成的系统中对共振频率也有严格的要求。

通常共振频率需低于实验室内进行测试所用的最低频率，比值通常为1/20，这样能保证外界的振动不会影响室内的测试工作。

实验室的隔声一般采用双层墙结构，通常外墙是砖墙抹灰，内墙是混凝土结构。

门使用1特制隔声门，周围作成准确的碰头缝，敷以呢绒,以保证严密无缝;或在门边框上嵌装橡胶气垫,以便充气密封。

一般来说声学实验室附带有一个控制室，用来放置测试仪器和控制指示设备。

各类声学实验室概述一、混响室在混响室内可以测定材料的吸声系数，空气中的声吸收，声源和机器的声功率频谱，测量扬声器的效率等，同时还可以对灵敏机件做噪声疲劳试验和产生人工混响等。

混响室的容积一般在100~500m³之间，对于混响时间上限来说，高频率决定于空气中分子的吸收，低频率取决于墙面上的黏滞性吸收。

对于不同面积的混响室，用途也有所不同。

以中国科学院声学研究所的混响室为例，声学所混响室分为三种：体积为425m³的一号大混响室可做专门研究;体积为191m³二号标准混响室可用作经常性的吸收材料测试;体积为100m³左右的三号小混响室可用于测量墙与天花板的隔声量或一般性测试。

带工况20HP半消室技术方案

带工况20HP半消音实验室建设方案及技术要求制作方：2019年一、设备构成1) 试验室房间室内侧室消音房（内套+外套） 1个室外侧室消音室（内套+外套） 1个2) 空气处理设备室内侧 1套室外侧 1套3）消音风道系统 2套4）水系统 2套5）电气控制与软件 1套二、测试条件1. 测试标准1、 ISO3745《声学-噪声源声功率级的测定-消声室和半消声室的精密测定法》2、 GB6882《声学-噪声源声功率的测定-消声室和半消声室精密法》3、 GB/T7725《房间空气调节器》4、 GB/T18837《多联式空调热泵机组》5、 GB/T18836《风管送风式空调（热泵）机组》6、 GB/T18430.1《蒸汽压缩循环冷水（热泵）机组工商用及类似用途的冷水（热泵）机组》7、 GB/T4214．1-2000《家用及类似用途器具噪声测试方法》8、 JB/T4330-1999《制冷和空调设备噪声的测定》9、 GB19606-2004《家用和类似用途电器噪声限值》并按照用户提供的技术要求2. 实验机型商用空调器（包括整体式空调器、一拖一空调器、一拖多空调）户式风冷冷热水机组空气源热泵热水机水源热泵单相和三相电源；总制冷量在63KW以下；内机方式:分体机为主、柜机、普通及高静压风管机、除湿机3. 实验室配置要求注意）：1）、每组工况调节稳定时间≤45min；到达设定温度后保持恒定,温度波动不超过±0.5℃2）、低温完全依靠工况机组自身保证，降温速率不小于8℃/小时，环境工况在恶劣工况下能正常稳定运行8小时以上。

6. 被测空调器供电电源3φ:380V/50Hz、153~252V/50Hz、115V/60 Hz、220 V/60 Hz三、实验工况控制1、工况干球温度（室内侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±0.1℃控制精度：±0.5℃额定工况控制方式： SCR 调功器+电加热测量量程：-20~60℃数据采集：日本横河 MX1002、工况相对湿度（室内侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±2%控制精度：±3%额定工况控制方式： SCR 调功器+电加湿器测量量程：0~100%3、工况干球温度（室外侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±0.1℃控制精度：±0.5℃额定工况控制方式： SCR 调功器+电加热测量量程：-20~60℃数据采集：日本横河 MX1004、工况相对湿度（室外侧）共计 1 套调节器：UT55A +RS485 通信精度：±0.1%湿度传感器：温湿度变送器芬兰Vaisala HMT120测量精度：±2%控制精度：±3%额定工况控制方式： SCR 调功器+电加湿器测量量程：0~100%数据采集：日本横河 MX1005、进水温度（出水温度共用）共计 3 套调节器：UT55A +RS485 通信精度：±0.1%Pt-100 4W 输入/4～20mA 输出控制方式：西门子VXG电动三通阀温度传感器：Pt-100 A 级 SUS φ4.8×150mm 4W 测量精度：±0.1℃测量量程：0~100℃控制精度：±0.2℃额定工况6、水流量（出水温度共用）共计 3 套调节器：UT55A +RS485 通信精度：±0.1%电磁流量计：AXF 020 横河电磁流量计控制方式：变频器+水泵测量量程：0-6m^3/h测量精度：±1 FS%控制精度：±0.2%额定工况数据采集：DC 1~5V 送 MX100 数据采集仪7、恒温水箱温度共计 1 套调节器：UT55A +RS485 通信精度：±0.5%铠装热电偶输入/4～20mA 输出控制方式：SCR+电加热温度传感器：铠装热电偶φ 4.8×150mm 4W测量精度：±0.5℃测量量程： 0~100℃控制精度：±0.5℃额定工况数据采集：日本横河 MX100四、实验测量参数1. 被测机消耗电力测量 1套国产青智0.5级系列三相数字功率计数据采集：通过 RS-232 接口与计算机通信五、消音房设计方案1、所处环境条件：（1）温度：-10℃～+40℃；（2）湿度：≤90% R.H.；（3）气压：86～103Kpa；（4）现场电源：AC 220V±10%, 50Hz±1%；AC 380V±10%，50Hz±1%，3相5线制；（5）现场水源：普通工业用水，压力0.6 MPa。

消声室简介

消声室简介
消声室就是在一个闭合的空间内建立自由声场，在这个空间内，传播声波的介质均匀地向各个方向无限延伸，使声源辐射的声能自由的传播，即无障碍物反射，也无环境噪声的干扰。

消声室根据测试对象的状况和测试内容，以及所要求的精度分为全消声室和半消声室：房间的六个界面全铺吸声材料的，称为全消声室；房间的六个界面中有五个面铺铺吸声材料的，称为半消声室。

消声室的功能主要体现在以下几点：
➢ 自由场空间：自由场是指声波在无限大空间里传播时，不存在任何反射体和反射面；消声室的主要功能是为声学测试提供一个半自由场空间。

➢ 背景噪声：消声室的另一个功能是提供低背景噪声的环测试环境的要求。

在测试频率范围内，背景噪声的声压比被测声源的声压级低 6dB （A），最好低于 12dB（A）。

➢ 截止频率：在消声室设计中，通常把尖劈吸声系数为 0.99 的最低频率称为截止频率。

墙面的吸声系统能保证 99%的吸声系数时，可保证消声室在截止频率以上是满足自由场条件的。

在截止频率以下的测量，可根据 ISO3746 和 ISO3747 的标准进行修正测量。

消声室结构：外层双面钢塑夹芯隔音板、外层底部减震器、外墙轮廓框架、内层六面钢塑夹心隔音板、内外房夹层空腔填充隔音棉、板缝密封胶、吸声尖劈安装框架、气动平移隔声门、通风换气消声器、声源支架、测试平台等。

常见消声室附图：。

住房和城乡建设部公告第1459号――关于发布国家标准《消声室和半消声室技术规范》的公告

住房和城乡建设部公告第1459号――关于发布国家标准《消声室和半消声室技术规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2012.08.13
•【文号】住房和城乡建设部公告第1459号
•【施行日期】2013.01.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第1459号）
关于发布国家标准《消声室和半消声室技术规范》的公告现批准《消声室和半消声室技术规范》为国家标准，编号为GB50800-2012，自2013年1月1日起实施。

其中，第8.2.8、9.3.3条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部
2012年8月13日。

半消声室和全消声室

半消声室和全消声室满足标准GB/T18801-2015前言：您是否了解过消声室或在您的身边是否有小伙伴在使用这样的设备？摘要：消声室的概念；自由场空间；背景噪声；截止频率；鉴定方法一、半消声室（或全半消声室）基本概念：半消声室（或全半消声室）是声学实验和噪声测试中极其重要的实验场所。

作用是提供一个自由场或半自由场空间的低噪声测试环境。

半消声室的主要功能：提供声学自由场环境低噪声测量环境二、自由场空间：半消声室的主要功能是为声学测试提供一个自由场空间或半自由场空间。

自由场空间是将声源吊在空中，远离任何反射物，声波可自由地向360°全方位角传播。

半自由场空间是指自由空间中有一全反射面，声波只能在180°半球方位自由传播。

常见的半自由场空间如水泥地面的大型露天停车场、室外篮球场、停机坪等。

波在自由场或半自由场空间里传播有特定的物理定义为：对点声源声压随距离衰减，这就是声能的反平方律声压级在常温常压下等于声强级。

这是在半消声室里测量声功率的理论基础。

三、背景噪声尽管水泥地面的大型露天停车场、室外篮球场、停机坪等也能提供半自由场空间，但测量时会受背景噪声的影响。

被测产品的噪声为40dB （A），而环境的背景噪声在45dB（A），要测量噪声是不可能的。

所以半消声室另一个功能是提供低背景噪声的环境以适应测试环境的要求。

四、截止频率截止频率是指在此频率以上，能保证99%的吸声系数。

实际工程中的（半）自由场空间是指对截止频率以上的声波，半消声室内为（半）自由场空间，截止频率越低，尖劈的长度要求就越大。

一般而言，尖劈的长度适用于1/4波长理论。

五、消声室性能指标1、截止频率：100Hz2、吸声系数：截止频率以上不小于0.99，半消声室3、本底：LPA≤15Db(A)（环境无强振动源，外环境不超60dB（A）无打桩，冲击声）4、吸声尖劈：400×400×700mm长×宽×高（附图纸），内填充超细玻璃棉5、吸声系数：截止频率以上不小于0.996、内净空尺寸：5M*宽5M*高3.8M长×宽×高7、室内反射地坪：水晶砖或不锈钢板8、制造商：东莞市环仪仪器科技有限公司六、鉴定方法：在4KHz以上125Hz以下采用三分之一倍频程中心频率间隔单频信号，在125Hz~4KHz之间采用1/1倍频程中心频率间隔单频信号，测出实测声压级和理论声压级之间的差值。
