住宅建筑排水设计方案

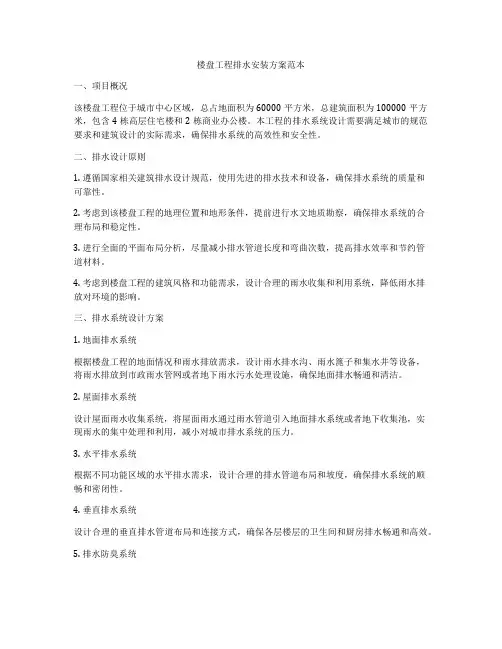

楼盘工程排水安装方案范本
楼盘工程排水安装方案范本一、项目概况该楼盘工程位于城市中心区域，总占地面积为60000平方米，总建筑面积为100000平方米，包含4栋高层住宅楼和2栋商业办公楼。
本工程的排水系统设计需要满足城市的规范要求和建筑设计的实际需求，确保排水系统的高效性和安全性。
二、排水设计原则1. 遵循国家相关建筑排水设计规范，使用先进的排水技术和设备，确保排水系统的质量和可靠性。
2. 考虑到该楼盘工程的地理位置和地形条件，提前进行水文地质勘察，确保排水系统的合理布局和稳定性。
3. 进行全面的平面布局分析，尽量减小排水管道长度和弯曲次数，提高排水效率和节约管道材料。
4. 考虑到楼盘工程的建筑风格和功能需求，设计合理的雨水收集和利用系统，降低雨水排放对环境的影响。
三、排水系统设计方案1. 地面排水系统根据楼盘工程的地面情况和雨水排放需求，设计雨水排水沟、雨水篦子和集水井等设备，将雨水排放到市政雨水管网或者地下雨水污水处理设施，确保地面排水畅通和清洁。
2. 屋面排水系统设计屋面雨水收集系统，将屋面雨水通过雨水管道引入地面排水系统或者地下收集池，实现雨水的集中处理和利用，减小对城市排水系统的压力。
3. 水平排水系统根据不同功能区域的水平排水需求，设计合理的排水管道布局和坡度，确保排水系统的顺畅和密闭性。
4. 垂直排水系统设计合理的垂直排水管道布局和连接方式，确保各层楼层的卫生间和厨房排水畅通和高效。
5. 排水防臭系统在屋面和地下室等易产生异味的区域，设计排水防臭设备，确保排水系统的环境友好和居住舒适。
6. 排水检查井和排水泵站根据排水系统的复杂程度，设置排水检查井和排水泵站，方便排水管道的检修和排水泵的维护，确保排水系统的可靠性和持久性。
四、排水系统设备选型1. 排水管道采用高密度聚乙烯管道和聚丙烯管道，具有良好的防腐蚀性、耐磨性和耐老化性，适用于不同的排水环境和排水介质。
2. 排水阀门和防倒流装置选用优质的排水阀门和防倒流装置，确保排水系统的安全性和可靠性，能有效预防污水倒灌和漏水现象。

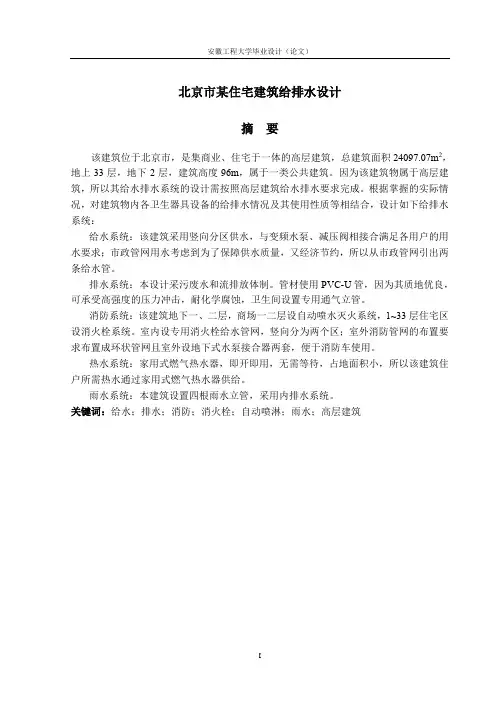

某住宅建筑给排水毕业设计
排水系统：本设计采污废水和流排放体制。管材使用PVC-U管，因为其质地优良，可承受高强度的压力冲击，耐化学腐蚀，卫生间设置专用通气立管。
消防系统：该建筑地下一、二层，商场一二层设自动喷水灭火系统，1~33层住宅区设消火栓系统。室内设专用消火栓给水管网，竖向分为两个区；室外消防管网的布置要求布置成环状管网且室外设地下式水泵接合器两套，便于消防车使用。
表3-1本工程可供选择的排水系统方案- 34 -
表3-2卫生器具排水流量、当量和排水管的管径- 35 -
表3-3卫生间、厨房和阳台当量数- 35 -
表3-4排水立管最大设计排水能力- 36 -
表3-5排水立管设计流量- 36 -
表3-6排数管道的最大计算充满度- 36 -
表3-7排水水力计算表- 37 -
Abstract
The building is located in Beijing, it is a commercial and residential in one of the high-rise buildings, with a total construction area of 24097.07m2, 33 floors above ground and 2 underground floors, building heightis96m,whichbelongs to a class of public buildings. Becauseofthe building belongs to the high-rise buildings,the designofwater supply and drainage system must be completed in accordance with the requirements for high-rise building water supply and drainage.According tothe actual situation,it’suse for water supply and drainage and other properties of the combination of various sanitary ware equipment in the building, combining design of water supply and drainage system as follows:
《建筑给水排水工程》课程设计-某六层住宅楼给排水工程
设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
住宅建筑室内给水排水设计说明
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
高层住宅排水系统施工方案
高层住宅排水系统施工方案随着城市化进程的不断推进，高层住宅的建设需求逐渐增加。
而在高层住宅建设中，排水系统的设计和施工是至关重要的环节。
本文将从设计、施工流程及材料选用三个方面，介绍高层住宅排水系统的施工方案。
一、设计高层住宅排水系统的设计需要考虑多方面因素，包括人流量、排水量和建筑结构等。
在设计方面，我们采用下述措施：1. 管径设计：根据高层住宅的人流量和排水量，合理确定排水管径。
一般来说，主排水管应使用直径不小于100mm的管道，支管直径不小于75mm，下水道直径不小于150mm。
2. 坡度设计：排水管道应保持一定的坡度，以保证排水速度和流量。
坡度的选取要根据管道的材质和管径来确定，常用的坡度范围为1%至5%。
3. 排水性能：在设计排水系统时，应考虑排水设备的性能和效率，确保排水通畅。
同时，还应预留排气装置，以避免管道中气体的聚集。
二、施工流程高层住宅排水系统的施工需要经过多个环节，包括地下管道施工、排水设备安装等。
下面是施工的大致流程：1. 地下管道施工：首先，根据设计图纸，确定地下管道的敷设路线和深度。
然后进行土方开挖和管道敷设，并进行管道连接和密封。
2. 排水设备安装：在地下管道敷设完成后，开始进行排水设备的安装。
根据设计要求，安装并连接抽水马桶、沉箱等排水设备，确保其位置准确、固定稳定。
3. 垂直管道施工：同时进行垂直管道的施工，安装排水管和排气管，确保整个排水系统的通畅性。
三、材料选用在高层住宅排水系统的施工中，选用合适的材料对确保系统的质量至关重要。
以下是一些建议的材料选用：1. 排水管道：建议选用PVC、HDPE等材料的排水管道，这些材料具有较好的耐腐蚀性和耐压性能。
同时，在连接方面，采用橡胶密封圈和螺纹连接可提高密封性。
2. 排水设备：对于排水设备，选择品牌知名度高、性能可靠的产品。
例如，选用带有超洁技术的抽水马桶，可以提高冲洗效果和节水效果。
3. 排气装置：排气装置应选用耐腐蚀、耐高温材质制成，以确保排气的有效性和安全性。

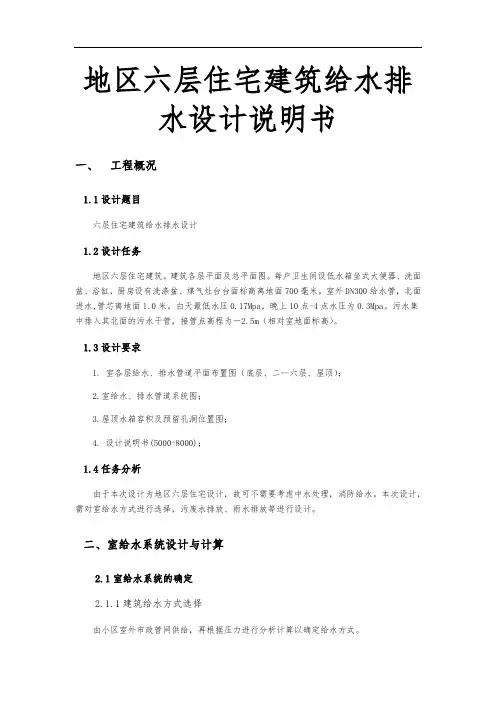

上海地区六层住宅建筑给水排水设计说明书
地区六层住宅建筑给水排水设计说明书一、工程概况1.1设计题目六层住宅建筑给水排水设计1.2设计任务地区六层住宅建筑。
建筑各层平面及总平面图。
每户卫生间设低水箱坐式大便器、洗面盆、浴缸，厨房设有洗涤盆、煤气灶台台面标高离地面700毫米。
室外DN300给水管，北面进水,管芯离地面1.0米。
白天最低水压0.17Mpa，晚上10点-4点水压为0.3Mpa。
污水集中排入其北面的污水干管，接管点高程为－2.5m（相对室地面标高）。
1.3设计要求1. 室各层给水、排水管道平面布置图（底层、二--六层、屋顶）；2.室给水、排水管道系统图；3.屋顶水箱容积及预留孔洞位置图；4. 设计说明书(5000-8000)；1.4任务分析由于本次设计为地区六层住宅设计，故可不需要考虑中水处理，消防给水。
本次设计，需对室给水方式进行选择，污废水排放、雨水排放等进行设计。
二、室给水系统设计与计算2.1室给水系统的确定2.1.1建筑给水方式选择由小区室外市政管网供给，再根据压力进行分析计算以确定给水方式。
2.1.2给水系统的组成（1）引入管引入管是一个建筑的总进水管，或称进户管，是室外给水管网与室给水管网之间的联络管段，引入管段上一般设有水表阀门等附件。
对于一些比较重要的或档次比较高的建筑，引入管需要设两条，分别从建筑物的两侧引入以确保安全供水，当一条管道出现问题需要检修时，另一条管道仍可保证供水。
本设计采用两条引入管。
（2）水表节点水表节点是指装设在引入管上的水表及其前后设置的阀门和泄水装置总称。
在引入管段上应装设水表，计量建筑物的总用水量在其前后装设阀门旁通管和泄水阀门等管路附件，水表及其前后的附件一般设在水表井中。
为利于节约用水体现“谁消费，谁付费”的原则，住宅建筑每户的进水管上均应安装分户水表。
本设计采用采用两条引入管，故不需设置旁通管。
（3）给水管网给水管网包括干管、立管、支管和分支管，用于输送和分配用水至建筑部各个用水点。
住宅建筑排水方案
住宅建筑排水方案住宅建筑排水方案是指在住宅建筑中设计合理的排水系统，确保室内生活污水和雨水能够顺利排出，保持室内环境的卫生和舒适。
以下是一个关于住宅建筑排水方案的1000字论文。
住宅建筑是人们生活的重要场所，为了保持室内的卫生和舒适，排水系统的设计至关重要。
排水系统主要包括室内排水和雨水排水两个方面。
室内排水是指将室内生活污水、污物、洗衣水等排入下水道系统，以确保室内环境的清洁。
在室内排水系统的设计中，要首先确定各个排水设备的位置。
例如，厨房、浴室和卫生间等设备通常需要设计在靠近下水道系统的位置，以便排水管道的长度尽可能短，减少因管道长度而造成的阻力。
其次，还需要确定排水管道的材料和直径。
常见的排水管道材料有PVC管道、铸铁管道和不锈钢管道等。
根据不同的需求，选择合适的管道材料和直径可以有效地提高排水效率。
除了室内排水，雨水排水也是住宅建筑排水系统中重要的一部分。
雨水排水的设计旨在确保雨水能够顺利排出，并避免因雨水积聚而导致的漏水和渗漏问题。
在雨水排水系统的设计中，首先需要合理设置雨水收集装置，例如雨水斗和雨水管等。
这些装置能够收集雨水并将其导入雨水排水系统中。
同时，还需要考虑雨水管道的设计和施工。
雨水管道应尽量保持连续和坡度合适，以确保雨水能够顺利流入下水道系统，防止因积水而导致的潮湿和渗漏问题。
在住宅建筑排水方案的设计中，还需要考虑一些其他因素。
例如，室内排水系统应遵循相关的卫生和安全标准，保证排水过程中不会产生污染物和异味，并提供适当的通风和排气设备，以确保室内空气质量的良好。
此外，还需要考虑排水系统的维护和清洁。
定期清理和检查排水管道，检修和更换老化和损坏的部件，可以延长排水系统的寿命，避免堵塞和漏水问题的发生。
总结起来，住宅建筑排水方案的设计需要综合考虑室内排水和雨水排水两个方面。
合理选择排水设备的位置、管道材料和直径，以及合理设置雨水收集装置和雨水管道，是保证排水系统正常运行的关键。
住宅建筑给排水管道的设计方法浅述
住宅建筑给排水管道的设计方法浅述住宅建筑给排水管道的设计方法主要包括下水道管道的布置和尺寸设计、排水管道的材质选择和安装、防水处理以及通风系统的设计等方面。
下面将对每一方面进行详细说明。
1. 下水道管道的布置和尺寸设计下水道系统主要包括室内下水道和管道、下水管道和公共下水道。
室内下水道的布置应合理，避免出现地下或墙体内漏水现象。
通常要求下水管道呈自上而下的坡度，确保水流顺畅流向排水口。
室内下水管道应避免弯曲和分支过多，以减少堵塞的可能性。
下水道管道的尺寸设计主要参考以下几个方面：- 管道内径：一般以流量和阻力损失为基础确定下水道管道的内径。
较大的管径可减小阻力，提高水流速度，有利于排水。
- 管道坡度：一般情况下，室内管道的坡度按照每米1%的标准设计，确保水流顺畅。
但在厨房和浴室等容易产生油脂和污垢的区域，坡度可适当增大以避免堵塞。
- 排水量：根据建筑使用的需求和排水设备的数量，计算出每个排水设备的排水量，合理安排下水道管道的尺寸。
2. 排水管道的材质选择和安装排水管道材质的选择应符合节能环保的要求，并能够承受建筑物排水系统的需求。
常用的排水管材质包括PVC管、铸铁管和玻璃钢管等。
PVC管具有成本低、安装方便等优点，适用于室内下水道和管道；铸铁管具有耐腐蚀性和耐压性好的特点，适用于户外公共下水道；玻璃钢管具有良好的耐腐蚀性和耐磨性，适用于特殊环境下的排水系统。
排水管道的安装应符合相关规范和要求：- 管道施工应符合施工技术要求，确保接头严密、无渗漏。
- 施工过程中应注意保护排水管道，避免受到外力破坏。
- 管道连接处应采用密封性好的连接方式，如橡胶密封圈或胶水密封。
3. 防水处理住宅建筑中，防水处理主要涉及到厨房、浴室、阳台等湿区的防水。
防水材料选择应符合相关规范，如使用聚乙烯防水膜、防水胶等。
防水施工过程中应注意以下几点：- 合理选择防水层的厚度，确保防水效果。
- 施工防水层时应注意防水层与管道的连接处，如灌浆密封或装置防水套管等。
住宅工程同层排水方案规范
住宅工程同层排水方案规范一、概述同层排水是指同一层楼内各种排水设施的排水工程。
同层排水工程的设计、施工、验收和维护是确保建筑工程正常使用的重要环节。
本规范旨在规范住宅工程同层排水方案的设计与施工，保障排水工程的质量与安全。
二、设计原则1、合理布局：同层排水方案应合理布局，便于排水设施的连接与维护，且在排水过程中不会出现积水现象。
2、安全可靠：排水设计应符合排水原理，能够安全可靠地排除污水和雨水，确保建筑物内部环境的卫生与安全。
3、经济合理：排水方案应综合考虑成本与效益，力求在确保工程质量的基础上节约材料和人力资源。
4、符合法规：排水方案必须符合国家和地方相关法规与标准，确保工程合法合规。
三、设计内容1、排水设施的选择：根据建筑物的使用性质和排水要求，选择适当的排水设施，包括排水管道、下水管、排水口等。
2、管道布局：根据建筑物的平面布局和建筑物功能分区，合理布置排水管道，设立合适的排水设施。
3、排水口设置：根据使用场所和排水要求，设置合适数量和规格的排水口，确保排水顺畅。
4、材料选用：排水管道及设施应选择防腐蚀、耐磨损、耐高温、耐低温的材料，保证排水系统的长期稳定运行。
5、施工工艺：排水系统的施工应符合相关标准和规范，避免因施工不当导致排水设施的损坏和故障。
6、防水处理：在排水设施封闭部位和密闭接口处进行防水处理，确保管道系统不会泄漏。
7、检测验收：对排水工程的设施进行验收，确保排水系统符合相关要求和标准。
四、施工要求1、材料采购：施工单位应按照设计要求，选择符合国家标准的排水管道和设施材料，确保质量合格。
2、施工工艺：施工单位应严格按照设计图纸和规范要求，采用正确的施工工艺，确保排水系统的质量。
3、施工环境：在施工现场应保持整洁，避免垃圾和杂物进入排水管道，影响排水系统的正常运行。
4、施工安全：施工单位应严格遵守安全操作规范，保障施工人员的安全，避免施工过程中发生安全事故。
5、验收记录：施工单位应及时记录排水工程的施工过程和验收情况，确保工程质量的可追溯性。
高层住宅施工设计方案的排水系统设计
高层住宅施工设计方案的排水系统设计在高层住宅的施工设计中，排水系统的设计是非常重要的一环。
一个有效的排水系统可以确保建筑物内外的水分得到妥善处理，从而保障房屋的结构安全和居民的生活舒适。
本文将介绍高层住宅施工设计方案中排水系统的设计要点，包括建筑物内外的排水系统设计以及建筑物内部的排水设备布置。
一、建筑物内外的排水系统设计建筑物内外的排水系统设计是高层住宅施工设计中至关重要的一部分。
它包括了建筑物外立面的雨水排水系统以及建筑物内部的污水排水系统。
1. 建筑物外立面的雨水排水系统建筑物外立面的雨水排水系统设计主要考虑的是如何将雨水迅速排除，避免积水造成建筑物外墙渗漏等情况。
在设计中，可以采用天沟、雨水管道以及雨水收集池等方式，将雨水顺利引导至地下雨水井或主排水管道。
2. 建筑物内部的污水排水系统建筑物内部的污水排水系统设计要考虑的是如何将居民生活中产生的污水迅速安全地排除。
在设计中，可以采用下水道、地漏以及污水集中处理设备等方式，确保污水可以顺利排除。
二、建筑物内部的排水设备布置除了整体的排水系统设计外，建筑物内部的排水设备布置也是需要重点关注的。
合理安排排水设备的位置和数量，能够更好地满足居民的日常生活需求。
1. 洗手间排水设备洗手间是高层住宅内排水设备最为密集的区域之一。
在洗手间的设计中，需要合理布置马桶、浴缸、洗手池等设备，并确保它们与下水管道的连接畅通可靠。
2. 厨房排水设备厨房排水设备的布置也需要考虑合理性和便捷性。
在设计时，要确保洗涤槽、洗碗机等设备与下水管道的连接紧密，并合理设置地漏，以防止油脂等污垢堵塞管道。
3. 其他区域排水设备除了洗手间和厨房外，建筑物内部的其他区域也需要考虑排水设备的布置。
例如，室外阳台和室内的地板排水系统设计，要保证排水孔的位置合理，能够有效排除雨水和清洁物。
三、排水系统设计的考虑因素在进行高层住宅施工设计中排水系统的设计时，需要综合考虑以下几个因素：1. 地理环境因素地理环境因素包括降雨情况、地形地势等。
高层住宅给排水及消防设计
高层住宅给排水及消防设计在城市的不断发展中，高层住宅如雨后春笋般拔地而起。
高层住宅的给排水及消防设计是保障居民生活质量和生命财产安全的重要环节。
一个合理、高效、安全的给排水及消防系统不仅能够为居民提供舒适的生活环境，还能在紧急情况下发挥关键作用，降低火灾等灾害带来的损失。
一、高层住宅给排水设计（一）给水系统设计高层住宅的给水系统需要满足居民日常生活的用水需求，同时要保证水压稳定、水质安全。
一般来说，高层住宅的给水方式有以下几种：1、分区供水由于高层住宅高度较高，如果采用统一供水方式，底层的水压会过大，不仅会造成水资源的浪费，还可能损坏管道和用水器具。
因此，通常会将建筑竖向分为若干个供水区，每个区分别设置独立的供水设备和管网，以保证每个分区内的水压在合理范围内。
2、变频调速供水通过变频器改变电机的转速，从而调节水泵的流量和扬程，实现恒压供水。
这种方式可以根据实际用水量自动调整供水压力，节能效果较好，且供水稳定性高。
3、水箱供水在屋顶设置水箱，通过水泵将水抽到水箱中，再依靠重力向各楼层供水。
这种方式虽然简单，但存在水质容易受到污染的问题，需要定期对水箱进行清洗和消毒。
（二）排水系统设计排水系统的设计主要包括污水排水和雨水排水两部分。
1、污水排水高层住宅的污水通常采用重力流排水方式，但由于楼层较高，需要设置专用的通气管道，以保证排水顺畅，防止水封被破坏，避免异味和有害气体进入室内。
在底层，污水可能需要通过提升设备排放至室外污水管网。
2、雨水排水雨水排水系统要根据当地的降雨量和建筑的屋面面积、形状等因素进行设计。
一般采用外排水或内排水方式。
外排水是将雨水通过雨水斗和雨水管直接排至室外地面；内排水则是先将雨水收集到室内的雨水管中，再通过立管排至室外。
（三）管道材料选择给排水管道的材料选择直接关系到系统的可靠性和使用寿命。
常见的给水管材有不锈钢管、PPR 管、PE 管等，这些管材具有耐腐蚀、密封性好等优点。
某住宅工程给排水施工方案
某住宅工程给排水施工方案1. 引言本文档旨在提供某住宅工程的给排水施工方案，确保工程顺利进行以满足住宅的给、排水需求。
本施工方案将涵盖以下内容：•工程概况•施工顺序与方法•给水系统•排水系统•平安保障2. 工程概况本住宅工程位于某市区一栋住宅楼内，共有10层。
每层楼有6个住户，每个住户包括浴室、厨房和卫生间。
本工程的给排水系统需要满足每个住户的日常用水需求，确保水流畅通、卫生环境良好。
3. 施工顺序与方法3.1 施工顺序：•给水系统的施工将在排水系统之前进行，以确保给水流通。
•开挖给水、排水管道的施工将在室内装修和瓷砖铺设之前完成，以保护装饰材料。
3.2 施工方法：•给水管道和排水管道将使用PVC材料，并根据设计图纸进行布置。
•施工过程中，需要保持与其他施工人员的沟通与协调，确保管道的顺利敷设。
4. 给水系统4.1 给水管道布置：•给水管道将从地下室的主供水管道引出，然后通过垂直管道连接到每层楼的分配管道。
•在每个住户内，给水管道将进入浴室、厨房和卫生间，满足各个用水点的供水需求。
4.2 特殊用水设备：•浴室将配置洗衣机的给水管道接口，方便住户使用洗衣机。
•厨房将配置洗碗机的给水管道接口，提高厨房的功能性。
5. 排水系统5.1 排水管道布置：•排水管道将根据设计图纸的要求进行布置，确保每个住户的浴室、厨房和卫生间都能顺畅排水。
•每个住户的排水管道将会聚到楼道内的排水管道中，再通过楼道排水管道会聚到地下室的主排水管道。
5.2 排水设备：•浴室和厨房将安装下水道，用于排放废水。
•卫生间将配备马桶和下水道。
6. 平安保障6.1 施工过程的平安措施：•所有施工人员应佩戴平安帽和防滑鞋，并遵守相关平安规定。
•施工现场应设置明显的平安警示标志，确保进入施工区域的人员注意平安。
6.2 技术平安措施：•给水管道和排水管道的连接处应采用密封处理，确保管道不会渗漏。
•安装马桶和下水道时，应检查其密封性能，减少异味的产生。
严寒地区单元式住宅屋面排水方案
严寒地区单元式住宅屋面排水方案一严寒地区屋面排水的主要方式1.1无组织排水:又称自由落水，指屋面雨水直接从檐口滴落至地面的一种排水方式，不用天沟、雨水管等导流雨水，主要应用于严寒少雨地区或低层建筑，不宜用于临街或较高的建筑。
1.2有组织排水:指雨水经由天沟、雨水管等排水装置引导至地面或地下管沟的一种排水方式，在建筑工程中应用广泛。
有组织排水又可分为内排水、外排水、内外综合排水三种方式。
(1)内排水:雨水管设在室内的排水方式。
雨水管维修方便安全，用于严寒地区能有效避免雨水冻结堵塞雨水管。
造价稍高。
(2)外排水:雨水管设在室外的排水方式。
其优点是雨水管不妨碍室内空间使用和美观，构造简单，应用广泛。
根据设计分为挑檐沟外排水、女儿墙外排水、女儿墙挑檐沟外排水、长天沟外排水、及暗管外排水。
暗管外排水指在一些重要的公共建筑中，雨水管采用暗装的方式，把雨水管隐藏在假柱或空心墙中，再处理成建筑立面上的竖线条。
1.3 综合排水部分大型公共设施屋面范围广大,经常由很多不同标高不同形式的屋面构成建筑的屋面系统，根据实际情况，结合功能美观等要求，综合采用无组织排水，内排水，外排水，保证屋面的雨水能合理安全有效地排除，称为建筑屋面综合排水。
二严寒地区目前屋面排水设计选型存在的问题严寒地区目前屋面排水设计选型存在的问题主要有以下几个方面:l)挑檐沟集中落水斗外排水:一般檐沟宽在300~400mm左右，高度250~400mm左右，前面封口，有效排水高度为140~250mm，水斗内铺设镀锌铁皮，在冻融期内每天上午(北京时间)﹐约十一点钟左右屋面上的冰雪开始融化，下午约四、五点钟屋面冰雪开始冻结，而首先冻结的是排水口(铁皮导热系数大)，而屋面融化的水仍在向排水口汇集,冻结后封闭水斗。
2）女儿墙外落水管排水:管径一般为DN80~ DN100,由于落水管为铁质，导热系数大,有效空间窄小，经过几天的冻融循环落水口完全封闭，影响排水。
PVC雨水管由于屋面温度和大气温度的差别，在冻融循环期，会出现南侧女儿墙根雨水口冻结，北侧雨水落水管冻结的现象，导致排水系统失去作用，屋面保温及防水构造遭到破坏。
30层住宅楼全套给排水设计施工图
建筑工程排水施工方案范本
建筑工程排水施工方案范本一、工程概述本项目位于城市郊区，总建筑面积为50000平方米，包括办公楼、商业综合体和住宅区。
由于地势较低，周边附近有河流和湖泊，需要进行排水施工，以保证整个建筑物和周边环境的安全和稳定。
二、施工前准备1. 地形勘测和水文地质勘测：在施工前，需要进行地形勘测和水文地质勘测，了解地面情况和地下水情况，为排水施工做好充分的准备。
2. 方案设计：根据勘测结果和工程实际情况，制定合理的排水方案。
3. 环境影响评估：对施工对周边环境的影响进行评估，制定相应的环保措施。
4. 资金和人力准备：准备充足的资金和人力，保证施工过程的顺利进行。
三、排水方案设计1. 地表排水：采用雨水口和排水沟进行地表排水，将雨水引导至指定的排水口，避免积水对建筑物和人员的影响。
2. 地下排水：采用排水管道将地下水排除，避免渗水对地基和地下室造成不利影响。
3. 消防排水：设计合理的消防水系统排水方案，确保消防设施正常运行。
4. 综合利用雨水：采用雨水收集系统将雨水进行收集和利用，降低对自然环境的影响。
四、施工步骤1. 地面排水施工（1）进行地面清理，清除杂物和积水。
（2）施工围挡，保护周围环境。
（3）进行排水沟和雨水口的安装。
（4）接通排水管道，确保排水系统畅通。
2. 地下排水施工（1）进行地下挖掘，开挖排水沟道。
（2）安装排水管道，连接到指定的排水口。
（3）进行地下水泵设备的安装和调试。
3. 消防排水施工（1）设计合理的消防水排水系统。
（2）安装消防水管和排水设备。
（3）进行排水系统的测试和调试。
五、施工注意事项1. 安全施工：施工中要严格按照安全操作规程进行，保证施工人员的安全。
2. 环保施工：严格执行环保相关法律法规，采取有效的环保措施，减少对周边环境的影响。
3. 质量控制：施工过程中，要严格控制材料和工艺的质量，确保施工质量。
4. 进度管理：合理制定施工计划，严格按照计划进行，保证工程按时完工。
六、验收和保养1. 施工完成后，对排水系统进行全面验收，确保排水系统正常运行。
室内排水沟施工方案设计(3篇)
第1篇一、项目背景随着城市化进程的加快，人们对居住环境的要求越来越高，室内排水系统作为住宅、办公楼等建筑的重要组成部分，其施工质量直接影响到建筑的使用功能和生活质量。
为确保室内排水沟施工质量，提高施工效率，本方案对室内排水沟施工进行详细设计。
二、施工范围本方案适用于住宅、办公楼、商场等建筑室内排水沟的施工，包括排水沟的安装、检查、调试及验收等环节。
三、施工工艺流程1. 施工准备2. 水电配合3. 水沟铺设4. 排水管道安装5. 检查与调试6. 验收四、施工准备1. 施工图纸会审：组织施工技术人员对施工图纸进行会审，明确施工要求、技术规范和质量标准。
2. 材料准备：根据施工图纸和施工方案，准备排水沟、排水管道、检查井、弯头、三通等材料，确保材料质量符合国家标准。
3. 施工设备准备：准备挖掘机、切割机、焊接机、吊车、泵车等施工设备。
4. 人员组织：成立施工项目组，明确各岗位职责，确保施工顺利进行。
五、水电配合1. 水电协调：与水电部门协调，确保排水沟施工与水电安装同步进行。
2. 水电施工：在排水沟施工前，完成水电安装，确保排水沟施工过程中不受水电施工影响。
六、水沟铺设1. 放线：根据施工图纸，确定排水沟的走向和位置，进行放线。
2. 挖沟：按照放线结果，使用挖掘机进行沟槽开挖，沟槽深度应符合设计要求。
3. 检查：检查沟槽尺寸、坡度、平整度等是否符合设计要求，确保排水沟施工质量。
4. 基础处理：对沟槽底部进行处理，确保基础平整、坚实。
5. 铺设水沟：将排水沟按照设计要求铺设在沟槽内，确保排水沟与沟槽底部紧密结合。
七、排水管道安装1. 管道铺设：根据施工图纸，将排水管道铺设在排水沟内，确保管道安装平直、牢固。
2. 管道连接：使用焊接、法兰连接等方式将排水管道连接，确保管道连接严密、无渗漏。
3. 检查：检查管道安装质量，确保管道安装符合设计要求。
八、检查与调试1. 检查：对排水沟、排水管道进行检查，确保施工质量符合设计要求。
住宅楼给排水施工方案
住宅楼给排水施工方案一、项目概述本项目为一座住宅楼给排水施工方案。
该住宅楼共有10层，包括地下1层和地上9层，总建筑面积为5000平方米。
本方案将详细介绍住宅楼的给排水系统设计和施工方案。
二、设计方案1.建筑布置设计：-地下一层设有生活污水处理室和污水泵房，将污水通过污水泵提升至地上一层处理。
-地上各层设有卫生间和厨房，需要将废水通过立管输送至地下一层进行处理。
-所有给排水管道均采用塑料管道，包括PVC管道和PE管道。
2.给水系统设计：-给水管道将自上至下分布在每层的水务间，主要包括输水管道和分支管道。
-给水系统设计按照国家标准进行，满足住宅楼正常居住和生活用水需求。
3.排水系统设计：-地下一层污水处理室设有格栅，用于过滤污水中的大颗粒杂物。
-污水泵房设有污水泵和备用泵，以保证系统正常运行。
-立管采用双管道设计，分别用于废水排放和雨水排放。
-如有需要，可设计雨水收集系统，将雨水重复利用。
三、施工方案1.施工前准备：-按照设计方案制定详细的施工计划，确定施工队伍的组织结构和工作任务。
-确定所需使用的材料，并进行采购和验收。
-对施工场地进行勘察，确保施工场地符合施工要求。
2.给水系统施工：-先进行管道预埋，将给水管道按照设计要求预埋在楼板和墙体中。
-安装主供水管道，包括输水管道和分支管道，采用焊接或螺纹连接方式。
-安装管道支架和固定件，以确保管道固定牢固。
-进行压力测试和漏水测试，确保给水系统密封性和正常运行。
3.排水系统施工：-先进行管道预埋，将排水管道按照设计要求预埋在楼板和墙体中。
-安装污水处理设备，包括格栅和污水泵，确保污水处理室的正常运行。
-安装立管和分支管道，采用焊接或螺纹连接方式，确保管道的畅通。
-进行压力测试和漏水测试，确保排水系统密封性和正常运行。
4.施工后维护：-完工后进行系统验收和试运行，确保系统正常运行。
-对系统进行定期的维护和清洁，确保系统保持良好的工作状态。
-如有需要，进行系统的改进和优化，以提高系统的性能和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈住宅建筑排水的设计方案
摘要：随着发展经济不断的提高,国家对住宅建筑的要求越来越高,业主对居住环境要求也不断提高。
人们在关注住宅的建筑面积、户型、朝向的同时，也越来越关注住宅的核心部分厨房、卫生间的设计。
排水管道设计的正确与否与居住环境卫生有着直接的关联。
为了完善小区的配套设施的建设,其中排水系统设计与居住环境卫生相关联,结合设计中容易出现的问题对排水系统的设计进行了简要论述。
关键词：住宅建筑；排水设计；管道布置
一、排水系统的选择
住宅建筑室内排水系统是采用污水、废水分流还是采用污水、废水合流，应根据所在城市室外排水制度、市政主管部门的要求及是否有利于综合利用与处理要求来确定。
《建筑给水排水设计规范》gbjl5—88(97版)(以下称“规范”)第3.1.2条当生活污水需经粪池处理时，其粪便污水宜与生活废水分流。
此条款在各地执行情况也不相同。
北京市、深圳市、广州市都有城市污水外理厂。
北京市、深圳市建筑物的排水系统采用的是合流制(建筑物采用中水系统除外)，而广州市建筑物的排水系统则采用的是分流制，生活废水在化粪池后与粪便污水合并排人城市污水管网。
污、废水分流制的缺点是增加了室内的排水立管及室外检查井的数量。
《建筑给水排水设计规范》gbjl5—2000(送审稿)(以下称“规范送审稿”)增加了
“建筑物使用性质对卫生标准要求较高时”应采用污、废水分流的条款，既也可根据建筑物的标准来决定排水系统
二、排水管道布置和敷设
2.1对住宅建筑底层设架空层、商场或商铺的情况，上部排水立管必须在底层进行转换，以不影响底层的使用功能。
转换后的出户管有应少于二根，宜控制在4根左右。
排水横干管的管径不应大于dn200，采用dnl50为宜。
表1为铸铁管、表2为塑料管排水横干管的设计参数。
排水横干管所服务的户数宜超过100户。
出户管过多，在地下室外墙上所预留的防水套管(设地下车库的住宅楼)及室外的检查井均增多，给施工及室外环境带来不利。
2.2设有专用通气立管的住宅楼，底层卫生器具的排水管道是否还要与其它楼层管道分开单独排出?“规范”并没有给出要求，第
3.3.18条表3.3.18适应的前提是排水立管仅设置伸顶通气立管。
因此，底层卫生器具的排水管道不接到排水立管上为好，应单独排出，连接点距立管底部下游水平距离不宜小于3.0m，不得小于1.5m。
对满足不了上述要求的排水支管，应以单独的排出管排至室外检查井。
排水横支管的管径“规范”3.
4.15条规定按立管工作高度小于等于3m的数值确定，但在条文说明中又推荐按立管工作高度小于等于2m的数值确定，给设计人员在设计中的选用造成混乱。
建设部建筑设计院编著的《民用建筑给水排水设计技术措施》中推荐按立管工作高度小于等于2m的数值确定，笔者也认为按立管工作高
度小于等于2m的数值确定比较合理，在工程设计中的应用也没有发生问题。
在立管工作高度为3m时dn100不通气的生活排水立管的最大排水能力为2.41／s，对应卫生器具的排水当量为1.78—2.78，而浴盆的排水量为3，也就是说卫生间只设浴盆及大便器时其排水支管的管径dn100已满足不了排水量的要求，而要加大到dn150，这显然是不合理的，“规范送审稿”也已将底层卫生器具单独排出时其管道的排水能力改为按立管工作高度小于等于2m的数值确定。
三、屋面及阳台雨水的排出
位于住户上部的屋面，雨水斗不能采用65型或87型雨水斗(雨水横管不能走在住宅内部)，而应用侧墙式雨水斗。
但在用侧墙式雨水斗时其最大汇水面积不能套用《建筑给水排水设计手册》表4.3—3的数值，而应按《屋面工程技术规程》(gb50207—94)第4.3.10条的规定，一个侧墙式雨水斗最大汇水面积宜小于200m2。
侧墙式雨水斗的构造见标准图集ois302《雨水斗》。
阳台雨水应设专用的立管由无水封地漏来收集，而不应接到屋面雨水立管上。
将阳台雨水地漏接到屋面雨水立管下部正压区，则有返水倒灌的可能，在实际工程中发生的频率是很高的。
有的城市为了解决住户将厨房洗涤盆移到服务阳台并将洗涤污水排到阳台地漏内的问题，由建设局下文要求将阳台雨水立管排到污水检查中，这种规定是不安全的。
对于起居室及卧室的阳台是不存在有污水的排人，阳台雨水地漏是无
水封的，即使采用有水封的地漏，水封由于长时间得不到补充，会逐渐蒸发掉，污水系统内的废气就会跑到起居室内，污染环境，不能为了解决某个问题而又引起新的问题。
建筑中水是污水处理回用中的一个重要环节。
不少城市有关建筑中水工程的指令性规定，有利于建筑中水技术的进展。
雨水利用已列入议事日程。
为缓解室外排水系统满流、室内排出管因房屋沉降而倒坡等排出管排水工况恶化问题，重力排水系统止回阀得到认可。
虹吸式屋面雨水系统显示出极大的优越性，使重力流雨水排水系统多年来曾解决的难题得到解决，并适应了大型民用建筑和工业厂房排除屋面雨水的需要。
四、管材及附件
4.1upvc排水塑料管已在住宅建筑中得到了广泛的应用，取得了成功经验，但也存在缺点及不足。
为解决噪声问题，在upvc管内壁增加了凸起的螺旋型导流线。
使水流条件得到改善，有效的降低了噪声，即目前市场上的upvc螺旋管。
为解决管壁隔音效果较差的问题，又开发了upvc芯层发泡管(psp管，)不仅具有传统upvc 实壁管的优点，还具有高抗冲击、隔音、阻燃、绝缘、热稳定性好的特性。
排水管道设于室内时，应优先选用螺旋管、芯层发泡管或离心铸造排水铸铁管。
高屋住宅底层排水立管需要转换时，排水横干管、转换层以下的排水立管、出产管应采用离心铸造排水铸铁管，提高排水管道因堵塞后下部管路系统为受压状态时的承压能力，提
高整个排水管道系统的安全度。
4.2地漏是排水管道系统中的一个重要附件，功能就是排除地面的积水，在住宅建筑中，地漏主要设在卫生间，厨房可不设置。
这是由于在厨房中，地面不可能形成积水，只有少量的溅水，用抹布即可保持地面的干净。
若将洗衣机设于厨房时，洗衣机的排水可采用在其旁边的排水管道上设一管径为dn32带存水弯的排水接口，采用上排水洗衣机。
下面介绍一种水封度达到80mm并具有防虹吸功能的直埋地漏，适合于淋浴间的排水。
如图1所示，在密封简体上设有供气体流动的旁通槽，管道内气压发生波动时，使进人地漏内的气体南旁通槽通过，保证地漏内的水封不被负压破坏。
密封筒的高度又保证80mm水封的存在。
4.3节水型卫生器具重点推荐采用6l的冲洗水箱，在现阶段地漏也受到关注，用于不同场合的不同型式的地漏先后得到应用，传统的钟罩式地漏和防返溢地漏受到挑战，对地漏的学术讨论日益深化。
排水的输送已不限于重力流和压力流，虹吸流出现在压力（虹吸）式屋面雨水排水系统，真空流和真空式大便器第一次在国内应用于工程。
排水塑料管的噪声防治、或采用改变水流状态的方法、或采用改变管道结构型式、或兼用两种方式，都有一定效果。
排水塑料管的推广应用已从以室内为重点，转到侧重于室外埋地排水管，加筋管、波纹管、缠绕管和玻璃钢夹砂管用于室外埋地排水充分发挥了塑料管的材质特性。
五、结束语
住宅建筑的排水管道系统看似简单，但确与我们的生活息息相关，关系到了人民的生命安全、身心健康，应引起设计人员高度重视。
正确的选择系统的形式、节水且噪音低的卫生设备、全适的管材及附件，满足人们对居室内环境的要求。
