前言：

线管敷设方式有哪几种？线管施工有什么技术要求？

正文：

一、线管表示方式

SC：焊接钢管

TC：电线管

PC：硬质塑料管

CT：电缆桥架

CP：金属软管

SR：钢线槽

RC：水煤气管 ??

二、导线敷设部位

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设 ?

ACE：在能进入的吊顶在敷设 ?

BC:暗敷设在梁内

CLC：暗敷设在柱子内

WC：暗敷设在墙内

FC：预埋在地面内

CC：暗敷设在顶板内

根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC ?

穿阻燃半硬聚氯乙烯管敷设：FPC ?

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC ?

穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

混凝土排管敷设：CE

导线敷设部位的标注沿或跨梁（屋架）敷设：AB

暗敷在梁内：BC ?

沿或跨柱敷设：AC

暗敷设在柱内：CLC ?

沿墙面敷设：WS

暗敷设在墙内：WC

沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE

地板或地面下敷设：F ? JDG--紧定式电线管 ?

KBG--扣压式电线管

一，导线穿管表示 ?

MT-电线管 ?

PC-PVC塑料硬管 ?

FPC-阻燃塑料硬管 ?

CT-桥架 ?

MR-金属线槽 ?

M-钢索

CP-金属软管 ?

PR-塑料线槽 ?

RC-镀锌钢管 ???

二，导线敷设方式的表示 ? DB-直埋 ?

TC-电缆沟 ?

BC-暗敷在梁内 ??

CLC-暗敷在柱内 ?

WC-暗敷在墙内 ?

CE-沿天棚顶敷设

CC-暗敷在天棚顶内 ?

SCE-吊顶内敷设 ?

F-地板及地坪下 ?

SR-沿钢索 ?

BE-沿屋架，梁 ?

WE-沿墙明敷

三，灯具安装方式的表示 ?

CS-链吊 ?

DS-管吊 ?

W-墙壁安装 ?

C-吸顶 ?

R-嵌入 ?

S-支架 ?

CL-柱上 ??

穿焊接钢管敷设：SC ?

穿电线管敷设：MT ?

穿硬塑料管敷设：PC ?

穿阻燃半硬聚氯乙烯管敷设：FPC ? 电缆桥架敷设：CT ?

金属线槽敷设：MR ?

塑料线槽敷设：PR ?

用钢索敷设：M ?

穿聚氯乙烯塑料波纹电线管敷设：KPC ?

穿金属软管敷设：CP ?

直接埋设：DB ?

电缆沟敷设：TC ?

导线敷设部位的标注沿或跨梁（屋架）敷设：AB ??

暗敷在梁内：BC ?

沿或跨柱敷设：AC ?

暗敷设在柱内：CLC

沿墙面敷设：WS ?

暗敷设在墙内：WC ?

沿天棚或顶板面敷设：CE ?

暗敷设在屋面或顶板内：CC ??

吊顶内敷设：SCE ?

地板或地面下敷设：FC

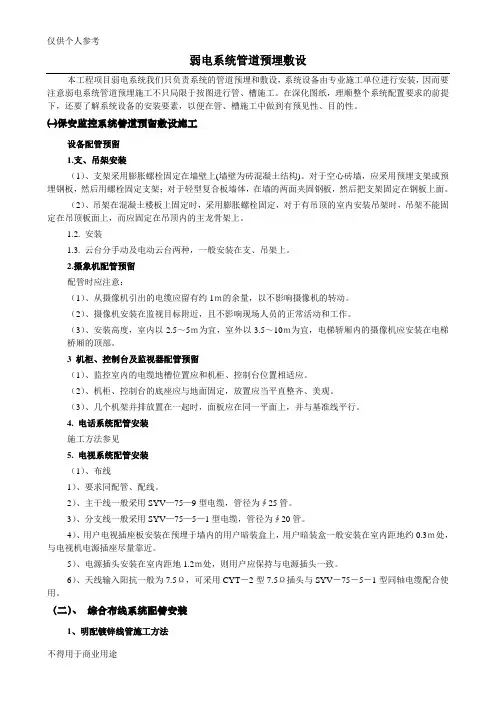

电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。 ?

还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。 ?

在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？ ??

答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；

③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。 ?选择管径时，内径要比外径大50 ％。

线路敷设方式代号 ?

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内 ?

PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

配电线路的标注方法 ? a——b(c×d)e——f其中：

a--回路编号

b--导线型号

c--导线根数

d--导线截面 ?

e--敷设方式及穿管管径

f--敷设部位
