17. 井口准备和井场布置——【钻井 精品资源池】
《井下作业施工准备》PPT课件
如本次施工涉及某个层位或井段，还应写明层号或井段深度、小 层射开厚度、有效厚度、夹层厚度和深度、套管接箍深度；涉及管外 固井质量的施工，还要提供固井质量检查测井曲线。
18
前绷绳坑
前绷绳坑
排污坑
探照
抽
灯
油
机
油管桥
探照 灯
工具台
油杆桥 圈闭
井 口
修 井 车
资料箱 消防台 消防砂
后绷绳坑
后绷绳坑
警语牌
介队现
图3-1 伍施场、工现场平面危控图制险源
简
厕
所
垃圾 桶
休息室
施工现场平面图
19
第二节 作业井场调查及搬迁
五、井场用电 (1)井场所用电线应满足载荷要求，绝缘可靠，不准用照明 线代替动力线。 (2)线路整齐，不得穿越井场和妨碍车辆交通及在油水池内 通过，动力线架设高度不低于2m，照明线架设高度不低于1.2m， 严禁拖地或挂在绷绳、井架或其他铁器上。 (3)井架照明应采用防爆灯，电线保证绝缘，固定可靠。 (4)井场照明应采用直流低压设备，不准直射司钻和井口操 作人员。 (5)电器开关应装在距井口5m以外的开关盒内，低压照明灯、 闸刀应分开设置且不准放在地面。所有保险丝应规范使用，严禁 用铜、铝等线材代替。
11
第二节 作业井场调查及搬迁
一、井场调查 1．井位 (1)对照井位图调查施工井的地理位置。 (2)对照井位图和地质开发方案核实井号。 (3)调查施工井所归属的单位，并由所属单位确认。 2．地面道路 (1)调查通往井场的道路状况、运输距离。 (2)调查沿途道路障碍物、输电线路、通讯线路的情况。 (3)调查沿途经过的桥梁、涵洞承载能力。 (4)调查桥涵的宽度、允许的拖挂长度。

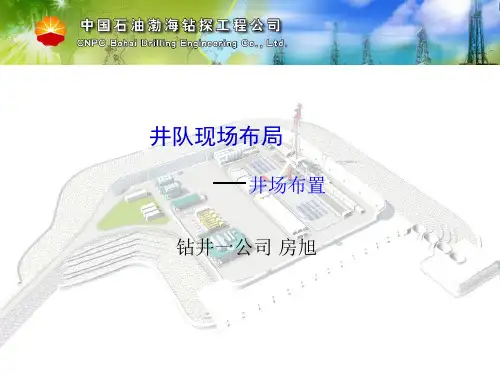

(完整版)井队现场布局-井场布置
血的教训之吊车倾覆
2008年7月26日，某钻井队搬家作业。在吊 装爬犁的过程中，当爬犁被吊起，拖车倒车 至爬犁下方，吊车司机裴某开始向下放绳时， 吊车的右前千斤腿突然下沉，致使吊车向右 侧翻倒，驾驶室正好倒在拖车拖板的左侧边 框上，将吊车司机裴某挤在驾驶室里,经抢救 无效死亡。
井队现场布局
井场布置 钻井一公司 房旭
井场布置
一、井场布置基本概况 二、井场布置标准
一、井场布置基本概况
队 部
值班房 泥浆房 地质 气测 定向井
井场布置图
二、井场布置标准
1.井场入口处标识牌应依次摆放“钻井队号牌”、“入场须知和 紧急逃生路线牌”、“硫化氢警示牌”、“民警提示牌”
二、井场布置标准
二、井场布置标准
教训直接原因
新垫的井场，受力不均匀，地面承载能力 不均匀，受水浸泡后，地基不稳，过载造成 井架底座倾斜、井架倒塌。
二、井场布置标准
3.井场、钻台下、机房下、泵房根据需要设有通向 污水池的排水沟
4.在河床、海滩、湖泊、盐田、水库、湿地、水产 养殖场钻井时，应设置防洪、防腐蚀、防污染的围 埝或毛石墙，在环境敏感地区，再增加一个专用体 积不小于200m3的放喷池，池体中心距井口应在75m 以上
2001年7月的一个夜晚，某钻井队井场建在山坡上， 井深钻至2000米左右，在接单根过程中，发生缩径粘 卡。队长反复提拉、旋转活动钻具解卡无效。提升拉 力逐渐增大，最后队长想做一次架基础偏移，“咔吧”一 声巨响，井架向机房方向倒去。造成井架倒塌、砸坏 柴油机等机房设备、2人轻伤的事故。
二、井场布置标准
事故现场图片
二、井场布置标准

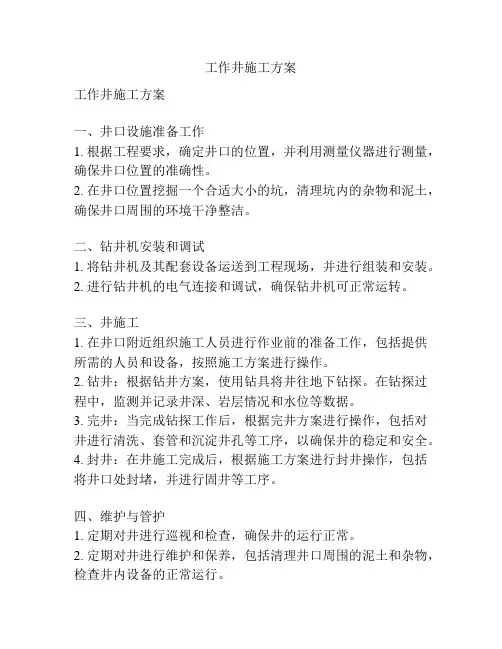

工作井施工方案
工作井施工方案工作井施工方案一、井口设施准备工作1. 根据工程要求，确定井口的位置，并利用测量仪器进行测量，确保井口位置的准确性。
2. 在井口位置挖掘一个合适大小的坑，清理坑内的杂物和泥土，确保井口周围的环境干净整洁。
二、钻井机安装和调试1. 将钻井机及其配套设备运送到工程现场，并进行组装和安装。
2. 进行钻井机的电气连接和调试，确保钻井机可正常运转。
三、井施工1. 在井口附近组织施工人员进行作业前的准备工作，包括提供所需的人员和设备，按照施工方案进行操作。
2. 钻井：根据钻井方案，使用钻具将井往地下钻探。
在钻探过程中，监测并记录井深、岩层情况和水位等数据。
3. 完井：当完成钻探工作后，根据完井方案进行操作，包括对井进行清洗、套管和沉淀井孔等工序，以确保井的稳定和安全。
4. 封井：在井施工完成后，根据施工方案进行封井操作，包括将井口处封堵，并进行固井等工序。
四、维护与管护1. 定期对井进行巡视和检查，确保井的运行正常。
2. 定期对井进行维护和保养，包括清理井口周围的泥土和杂物，检查井内设备的正常运行。
3. 根据需要，定期对井进行疏通和清洗。
五、安全措施1. 在施工现场设置警示标志，并划定安全区域。
2. 按照标准操作程序进行施工，确保施工过程中的安全。
3. 使用符合要求的设备和工具，并确保其正常运行。
4. 施工人员应定期接受安全培训，了解施工现场的安全措施和使用规程。
5. 钻井施工人员应佩戴个人防护装备，包括头盔、护目镜、安全鞋等。
通过以上工作井施工方案的实施，可以确保工作井的施工质量和施工安全。
同时，在施工过程中需要不断监测和调整，确保井的稳定和正常运行。
石油钻井作业规程
石油钻井作业规程引言：石油钻井行业是一个关键的能源产业，为保障钻井作业的安全、高效进行，制定和遵守一系列规范、规程和标准是必不可少的。
本文将从钻井前准备、钻井过程控制以及收尾工作等多个方面，阐述石油钻井作业的规范要求，旨在提高钻井作业的质量和效率，保障人员安全，促进石油钻井行业的可持续发展。
一、钻井前准备1.地质勘探与评估：在进行石油钻井作业前，需要进行详尽的地质勘探以及评估工作。
待进行作业的地区需要详细了解地层情况、地震勘探结果等因素，以利于制定合适的钻井方案。
2.作业计划编制：钻井作业前需要编制详细的作业计划，包括工艺流程、设备选用、作业时间安排等内容。
必须保证计划的科学性和可行性，确保资源利用的最大化和作业的高效进行。
3.安全风险评估与预防：在进行钻井作业之前，必须进行全面的安全风险评估，并确定相应的预防措施。
确保作业人员具备安全意识，严格执行操作规程，预防事故的发生。
二、钻井作业控制1.操作规程：钻井作业中，必须制定和执行严格的操作规程。
规定作业人员的责任和权限，以及明确各岗位之间的协调与沟通机制。
保证操作规范和一致性，确保整个钻井作业高效有序进行。
2.现场管理：钻井作业现场应根据安全要求划分成区域，并配置相应的人员和设备。
明确现场管理人员的职责和权限，保持现场秩序，严防事故的发生。
3.设备检查与维护：钻井作业前，需对关键设备进行详细检查，并做好维护工作。
确保设备的正常运转，减少故障的发生，提高钻井作业的效率。
4.控制参数监测：钻井作业中需要定期监测和调整控制参数。
包括钻井液性能参数、井下压力等监测，确保各项参数保持在合理的范围内，保证钻井作业的正常进行。
三、钻井收尾工作1.井口临时封堵：钻井完毕后，应将井口进行临时封堵，防止地层受到污染和损害，并准备井口标识。
确保井口的安全，待下一步的工作或封井操作进行。
2.井壁防渗措施：保护地下水质，需要进行井壁防渗措施，防止由于钻井作业而引起的污染。
石油钻井安全作业指南
石油钻井安全作业指南在石油工业中，钻井作业是获取石油资源的关键环节，但同时也是一项高风险的工作。
为了确保钻井作业的安全进行，保障人员生命安全和设备完好，制定一份全面的石油钻井安全作业指南至关重要。
一、钻井前的准备工作1、地质勘察与井位选择在钻井之前，必须进行详细的地质勘察，了解地层结构、岩石性质、地质构造等信息。
根据勘察结果，选择合适的井位，避免在地质不稳定、易发生灾害的区域钻井。
2、设备检查与维护对钻井设备进行全面的检查和维护，确保设备处于良好的运行状态。
检查内容包括钻机、井架、泥浆泵、钻杆、钻头等，及时发现并修复存在的故障和隐患。
3、人员培训所有参与钻井作业的人员都必须接受专业的安全培训，熟悉钻井工艺流程、安全操作规程、应急处理措施等。
培训应包括理论学习和实际操作演练，确保人员具备相应的技能和能力。
4、制定应急预案针对可能出现的各种安全事故，制定详细的应急预案。
应急预案应包括应急组织机构、应急响应程序、应急救援措施、应急物资保障等内容，定期进行演练，确保在事故发生时能够迅速、有效地进行应对。
二、钻井过程中的安全措施1、井口安全井口是钻井作业中最容易发生事故的部位之一，必须采取严格的安全措施。
安装井口防喷装置，定期进行检查和维护，确保其能够正常工作。
在井口周围设置警示标志，严禁无关人员靠近。
2、钻井液管理钻井液在钻井过程中起着冷却钻头、携带岩屑、稳定井壁等重要作用。
必须严格控制钻井液的性能参数，如密度、粘度、失水等，确保其满足钻井要求。
定期对钻井液进行检测和处理，防止钻井液污染和失效。
3、钻具管理钻具是钻井作业的重要工具，必须加强对钻具的管理。
定期对钻具进行检查和探伤，及时发现并更换存在缺陷的钻具。
在钻进过程中，合理控制钻压、转速等参数，避免钻具过载和疲劳损坏。
4、井控管理井控是钻井作业中的关键环节，必须严格遵守井控操作规程。
保持井内压力平衡，及时发现和处理溢流、井涌等异常情况。
在钻井过程中，密切监测井口压力、钻井液液面等参数，一旦出现异常，立即采取关井措施。
钻井施工组织设计
钻井施工组织设计引言概述:钻井施工是石油勘探开辟中的重要环节，它涉及到钻井设备、工艺流程、人员配备等多个方面。
钻井施工组织设计是确保钻井作业高效、安全进行的关键。
本文将从钻井施工组织设计的角度，分别介绍钻井前的准备工作、钻井设备的配置、钻井作业的流程、人员的配备和安全措施。
一、钻井前的准备工作1.1 地质勘探与分析在进行钻井施工组织设计前，必须对勘探区域的地质情况进行详细的勘探与分析。
这包括地层构造、地质构造、岩性特征等方面的调查，以便确定钻井目标和施工方案。
1.2 钻井方案设计根据地质勘探与分析结果，制定钻井方案。
钻井方案应包括钻井井深、井眼直径、钻井液配方、钻井工艺等内容，以确保钻井施工的顺利进行。
1.3 材料与设备准备根据钻井方案，准备所需的钻井材料和设备。
这包括钻具、钻井液、井下工具等。
同时，对钻具和设备进行检查和维护，确保其正常运行。
二、钻井设备的配置2.1 钻井井架的选择根据钻井方案和地质条件，选择适合的钻井井架。
井架的选择应考虑到井深、井眼直径、地质条件等因素，并确保井架的稳定性和安全性。
2.2 钻井液系统的配置根据钻井方案和地质条件，配置适当的钻井液系统。
钻井液系统应能满足井下环境要求，并能有效地冷却钻头、清除井底碎屑。
2.3 钻井设备的检查与维护在钻井施工前，对钻井设备进行全面的检查和维护。
这包括钻井机、钻具、钻井液循环系统等设备的检查，以确保其正常运行。
三、钻井作业的流程3.1 井下钻井作业钻井作业的流程包括钻进、起下钻具、钻井液循环、钻井液处理等环节。
在钻井作业中，要根据地质情况和钻井方案，合理安排作业流程，确保作业的高效进行。
3.2 钻井数据的记录与分析在钻井作业过程中，要及时记录并分析钻井数据。
这些数据包括井深、井眼直径、钻井液性能、井底温度等。
通过对钻井数据的记录与分析，可以及时调整钻井方案，提高钻井作业的效率。
3.3 钻井事故的应急处理在钻井作业中，可能会发生各种钻井事故，如井喷、井漏等。
水井钻井流程讲解
水井钻井流程讲解《水井钻井流程讲解篇一》嘿，今天咱就来唠唠水井钻井那点事儿。
这水井钻井啊，就像是一场地下探秘之旅，可有意思啦。
首先呢，得进行前期的准备工作。
就像你出门旅行得先收拾行李一样，钻井也得把家伙事儿都准备齐全。
这时候，工程队得找个合适的地方，这个地方可不能随便选。
也许你觉得，随便找块地儿不就得了，那可不行。
得考虑地下的地质情况，要是下面全是大石头，那钻井可就像在铁桶里绣花，难上加难。
还要考虑水源的可能性，总不能在沙漠正中间钻井找水吧，那不是白费力气嘛。
这就好比你去钓鱼，你得找个有鱼的地方下钩，对吧？选好地儿之后，就得把那些大型设备运过来了。
那些设备，一个个都像钢铁巨兽似的。
钻井机往那一摆，就像一个威风凛凛的大将军站在阵前，准备向地下发起进攻。
这时候，工作人员就开始调试设备了，就像给这大将军检查盔甲和武器，确保万无一失。
我记得有一次，我看到一个钻井现场，那工人师傅对着一个小零件捣鼓了半天，我就纳闷了，这么个小玩意儿至于这么费劲吗？师傅白了我一眼说：“小子，这就好比打仗时的一颗螺丝钉，少了它，这仗可就打不赢喽。
”当时我就觉得自己有点无知了。
然后就正式开钻啦。
钻井机的钻头就像一个超级锋利的牙齿，开始一点一点地啃噬着地下的土地。
刚开始的时候，速度还挺快的，那声音“嗡嗡嗡”的，就像一群勤劳的小蜜蜂在工作。
可是越往下钻，情况就越复杂。
有时候会碰到一些软的土层，钻头就像切豆腐一样轻松穿过；但有时候碰到硬的岩石层，那就麻烦了，就像撞在了一堵墙上。
这时候，就得调整钻井的压力和速度，就像开车遇到不同的路况要换挡一样。
我想，这地下的世界还真是神秘莫测啊，你永远不知道下一秒会遇到什么。
这钻头每往下钻一点，就离水源更近一步，就像探险家在黑暗的洞穴里摸索着前进，每一步都充满了期待和未知。
在钻井的过程中，还得时刻注意把钻出来的土和岩石碎块清理出来，这就好比人吃饭要消化一样，不能让这些东西在里面堵着。
要是堵着了，钻头可就没法工作了。
打井方案_精品文档
1. 引言打井是一种获取地下水资源的常见方法，它在农业、工业及居民生活中起着重要的作用。
本文将介绍一种常用的打井方案，包括前期准备工作、井的选址、设备和材料的准备以及具体的施工步骤。
2. 前期准备工作在进行打井施工之前，我们需要做一些准备工作，以确保施工过程的顺利进行。
2.1 资金和法律准备首先，我们需要确定打井项目的资金来源，并确保有足够的资金支持施工过程。
同时，需要了解和遵守当地的打井法律法规，办理相关的申请手续。
2.2 资源调查在选择井的位置和施工方案之前，需要进行地质勘探，了解地下水资源的分布情况。
地质调查可以通过地质勘探公司或相关专业机构进行，以获取准确的地质资料。
2.3 环境影响评估打井施工可能对周围环境造成一定影响，因此需要进行环境影响评估，确保在施工过程中能够减少环境污染和生态破坏。
3. 井的选址选择合适的井址对于打井的成功至关重要。
以下是一些选择井址的因素：3.1 水源分布选择井址时，需要根据地下水资源的分布情况进行合理布局，选择水源较为丰富的地方。
3.2 地质条件地质条件对井址的选择和施工有重要影响。
需要避开地质灾害区域，如地震带、滑坡区等。
同时，需要选择地质稳定、不易溃坍的地段。
3.3 用水需求根据打井的用途和需求量，选择能够满足水需求的井址。
考虑到用水的安全性和稳定性，可以选择远离污染源的地点。
4. 设备和材料准备在施工之前，需要准备一些打井所需的设备和材料，以确保施工过程的顺利进行。
4.1 井筒材料选择适合地质条件的井筒材料，可以是塑料井筒、钢铁井筒或混凝土井筒，根据实际需求和经济考虑进行选择。
4.2 打井设备根据施工方式的不同，准备相应的打井设备。
例如，如果选择人工打井，那么需要准备手动井钻、水泵等设备。
如果选择机械打井，需要准备钻机、钻管等设备。
4.3 辅助材料同时，还需要准备一些辅助材料，如水泥、沙子、水管、阀门等，以便施工过程中使用。
5. 施工步骤下面将介绍一种常见的打井施工步骤：5.1 地面工作首先需要进行地面工作，包括选址标志、清理施工场地、安排施工人员等。
钻井作业施工实施方案
钻井作业施工实施方案目录1. 内容简述 (3)1.1 目的与范围 (3)1.2 术语和定义 (4)1.3 归档和备注 (4)2. 项目概况 (5)2.1 地理位置 (6)2.2 项目背景 (7)2.3 钻井作业任务概述 (8)2.4 相关方和责任分配 (9)3. 施工准备 (10)3.1 设计基础 (12)3.2 设备与材料 (13)3.3 人员配置 (13)3.4 施工场地与交通 (14)3.5 安全环保措施 (15)4. 钻前工程 (16)4.1 进场前的准备工作 (17)4.2 小苏打区规划 (18)4.3 固控区的设计和布置 (19)4.4 废泥浆处理站的设置 (20)5. 钻井作业过程 (22)5.1 钻前设备运输 (24)5.2 井场设备布置与调试 (25)5.3 开钻以及起下钻程序 (27)5.4 钻机作业与井控措施 (27)5.5 钻头选择与钻速控制 (29)5.6 实时监测与数据记录 (30)6. 质量控制与验收 (31)6.1 质量目标与标准 (32)6.2 过程监控 (33)6.3 施工后的验收和检测 (34)6.4 记录与报告 (36)7. 安全生产 (37)7.1 作业安全管理 (38)7.2 环境安全措施 (40)7.3 应急预案与响应 (40)7.4 健康保障与员工福利 (42)8. 运营成本控制 (43)8.1 预算编制 (43)8.2 成本监控 (45)8.3 费用分摊与结算 (46)1. 内容简述本方案旨在详细阐述针对油田井的钻井作业施工实施计划，该方案涵盖了项目概况、钻井目标、技术参数、施工方案、安全措施、环保措施、组织实施、应急预案等方面的内容。
基于对钻井区地质条件、油藏特征以及钻井技术手段的充分了解，本方案结合前人经验和先进技术，制定了合理、可行的施工方案，以确保工程按预定时间节点和质量标准顺利完成。
同时，本方案高度重视安全生产和环境保护，制订了完善的安全生产措施和环保预案，力求实现安全高效、环保可持续的钻井施工目标。
井下作业现场配置规范
井下作业现场配置规范一、作业井场布置（一）油气水井井场管理标准1、井场规格：以井口为中心，1990年以前的井场为60m×60m；1991年～1999年的井场为52m×50m；1999年以后的井场为46m ×45m；同台井井场为第一口井占地2.4亩，每增加一口井增加占地1亩地（每口井具体四址以征地为准）。
2、井场界线：以井场边界为基准挖出界沟（上宽1m、下宽0.5m、深0.8m）或每边埋设四根20×20㎝“井场边界”字样水泥桩标示。
3、井台规格：自喷井、电泵井、螺杆泵井、水力泵井、注水井井台规格是以井口为中心，均为3m×3m，高出井场地面0.3m；游梁式抽油机井台标准为12m×4.5m×0.4m，皮带机井台标准为9.5m×4.8m×0.4m。
4、井场设备：采油树所有阀门齐全、完好，手轮朝向一致，卡箍水平放置，并与井口装置整体平面平行。
采油树所有螺栓齐全并对称均匀上紧，上平面螺栓露出螺母长度全部一致；套四通上法兰4个顶丝对角对称顶紧，保证油管悬挂器固定密封，能够承受采油树最大工作压力。
5、抽油机井口无偏磨、渗漏现象；采油树附件（压力表、取样考克、测温孔等）齐全、清洁、无油污。
6、抽油机前后轴线方向与采油树两套管阀门垂直，电控箱安装在抽油机后侧。
7、单井井口加热炉保温、燃烧良好，安全附件（压力表、安全阀、水位计等）齐全或加热炉常压运行并喷写注明。
8、井场达到“三清、四无、五不漏”。
（三清即井场、设备、设施清洁卫生；四无即无油污、明火、易燃物、散失器材；五不漏即不漏油、气、水、火、电）。
9、油水井冬季生产有防冻保温措施，管线覆土、包扎等达到冬季安全生产标准要求。
10、采油树所有闸门、螺栓等部位每月保养涂油润滑一次。
11、井口着色：油井采油树为灰色、水井为绿色、手轮均为红色，卡箍为黑色。
（二）作业井场布置1、作业井场1）作业井场达到“一平，三无”要求，即：井场平整坚实；井场内无杂草、无油污、积水；无障碍物。
海洋钻井部分 第2章第二三节海洋油气钻井的井口与井口装备前期主要准备工作
第 14 页
第二节 海洋油气钻井的井口及装置
1.人工浮力海底(ABS)系统的总体组成 (1)人工浮力海底与浮式钻井平台之间:用标准的隔水管与锚泊或动力定 位的浮式钻井平台相连接，并附有标准的气液管线用于控制系统。 (2)人工浮力海底上:在ABS上主要装设的是标准的防喷器(BOP)组及其 控制系统，以及与上面隔水管相连接的连接器和与下面套管柱相连接的张 力接头(伸缩接头)，人工浮力海底本身是一个圆筒形浮体，其直径约15-20m， 高度约6 -10m。浮体与水面上浮式钻井平台用柔性缆绳相连。 (3)人工浮力海底与海床之间:常规的套管通过回接接头与注水泥固井后 的常规套管相 连结。 作用：完井后及遇紧急情况时，水面上平台可以及时撤离。整个井口 装置的重量由浮体承担，不给水面上平台增加负担。
水面上井口 水中井口 水下的海底井口以及井口装置。
第4页
第二节 海洋油气钻井的井口及装置
一、水面上井口及井口装置 水面上井口常用于海上固定平台、自升式平台的钻井作业，有时半潜
式钻井平台也采用水面上井口。 1.钻井作业过程中的井口装置 钻井作业过程中，为了固定套管、安装防喷器组以及钻井液出口管线
等，保证钻井作业的安全，在每次固井之后均需及时安装井口装置。
第二节 海洋油气钻井的井口及装置
1.浮式钻井平台(船)的海底井口
1）井口的结构
2）水下设备
(1)井口盘 (2)导向架及导管 (3)套管头组 (4)防喷器组 (5)连接器 (6)挠性接头 (7)隔水管 (8)伸缩隔水管
第 23 页
第二节 海洋油气钻井的井口及装置
钻井井场布置
一、井场布置原则：1、根据自然环境、钻机类型及钻井工艺要求确定钻井设备的安放位置。
2、因地制宜、合理布局、有利生产、方便施工、节约用地。
3、确保安全生产，符合HSE规定，达到防喷、防爆、防火、防毒、防冻等要求。
4、井场上应有两个以上出入口便于应急时采取抢救措施和疏散人员。
井场周围应设置两到三处临时安全区，一个位于当地季节风的上风方向处（一般为生活区方向），其余与之成90°~120°分布。
如图1-1所示井场必须划设逃生路线图和紧急集合点。
二、井场方向和面积的规定1 、以过井口为中心，与井场两边垂直的直线为基准线，划分井场的前、后、左、右。
人站立在井口，面向钻机坡道的方向为井场前面，背面为井场的后面；人站在井场前面，面对井口，左手为井场左面，右手为井场的右面。
2 、井场面积应符合附件一的要求。
3、丛式井井场面积应符合附件二的要求。
三、井场布置技术要求1地面井位1.1地面井位的确定应符合油气井井口距高压线及其它永久性设施不小于75m,距民宅不小于100m,距铁路、高速公路应不小于200m,距学校、医院和大型油库等人口密集性高危性场所应不小于500m的要求。
含硫油气井井场应选择比较空旷的位置，宜在前后或左右方向能让盛行风通行。
2井架大门方向及道路2.1大门方向应考虑风向、风频，大门方向一般应面向当地季节主要风向；2.2一般情况下的井架大门方向要朝向南或东南；2.3大门方向应面向井场的道路；2.4含硫油气田的井架大门方向，应面向盛行风；2.5井场及场内道路：山岭丘陵地区选定井场道路应避开滑坡、泥石流等不良地质地段；通往井场的道路，应满足建井周期内各型车辆安全通行，特别应考虑满足抢险车辆的通行；油气田的干路公路宜采用规定的三级公路标准；油气田单井井场道路宜采用规定的四级公路标准；根据油气田地质构造和井位布局确定道路走向；特殊地区和沙漠、草原、海滩的井可修建能满足运输通行条件的道路；高含硫油气井宜修有一条备用应急通道，以便一旦出现硫化氢或二氧化硫的紧急情况下可根据风向选择从现场撤离。
井场布局及设备
井场布局及设备1.钻井井场钻井井场是施工作业的场地。
分为生产区和生活区两部分。
生产区在满足地质设计井底坐标要求条件下，应选择地形有利，少占耕地，少修公路，靠近水源，有利于安装防喷管线和污水处理地点作为井场生产区。
以使用的钻机型号作为井场生产区设计依据。
井架、柴油机、钻井泵、循环罐等设备的底座基础应建在井场挖方区域。
井场的生产区要建有足够容量的污水池和沉砂池，不能污染周围环境，特别是农田、鱼塘、水库和河流等。
生活区是钻井施工作业人员休息、食宿、学习和娱乐的活动场所。
主要包括：更衣室和浴室、食堂和炊事间、会议室、休息室、卫生间等。
井场最小使用面积见下表1。
表1标准井场最小有效使用面积2.井场布局及设备2.1井场基本布局简介井场布局如下图1所示（以70钻机井场布局为例）。
井场的设备布置应达到以下要求：（1）井架底座以井眼为中心，在井架底座后方依次摆放绞车、传动轴、柴油机、钻井泵。
（2）钻井液固控设备通常布置在井场右边和右后方的循环罐上。
（3）发电机、油罐区应布置在井场的左后方，避开柴油机排气管出口的方向，要与井口保持足够的安全距离。
（4）防喷器远程控制台，设置在井场左前方。
压井管汇设置在井架底座的左侧，节流管汇设置在井架的右侧。
放喷管线接出井场，放喷口与井口保持安全距离。
（5）井场生产区设置明显的各种安全标志。
图1 70钻机井场布局简图（红色区域为司机属地）2.2井场基本设备简介2.2.1井架的类型及基本参数井架是钻机起升系统的组成部分。
它的主要作用是安装天车、悬挂游车、大钩、水龙头、方钻杆、钻杆及钻链等设备, 相当于起重设备的支架,并可存放钻柱。
因此,钻井对井架的基本要求是：必须有一定的高度和空间;便于安装、存放钻柱等设备和有利于安全快速地进行起下钻作业;应具有足够的承载能力,以适应井下情况的需要：结构要简单、轻便、便于搬迁、拆装和维修。
目前国内常用的石油钻井井架有塔型和A型两种。
图2 大修车载井架以及A型井架示意图2.2.2钻机的基本组成钻机是钻井地面设备的总称。
钻井施工方案从上往下
钻井施工方案从上往下一、工程概况与目标本次钻井工程位于[具体地理位置]，旨在钻探至[目标地层名称]，以获取[目标资源或目标地质信息]。
工程预计持续时间为[具体时间]，期望达到的总进尺为[具体深度]。
工程将严格遵守国家及地方有关石油天然气勘探开发的法规和标准，确保施工安全、高效进行。
二、钻前准备工作地质勘探与评估：收集并分析目标区域的地质资料，包括地层结构、岩石性质、地下水情况等，为钻井设计提供准确依据。
井位选择与确认：根据地质勘探结果，选择合适的井位，并进行地质风险评估，确保井位的安全性和可行性。
道路与基础设施建设：修建必要的临时道路，搭建临时设施，如营地、仓库等，保障施工期间的生活和生产需要。
三、井场选择与布局井场选址应遵循交通便利、地质稳定、环境友好的原则。
井场布局应合理规划钻井平台、泥浆循环系统、废弃物处理区等功能区域，确保施工过程中的各项作业互不干扰，且符合安全要求。
四、钻井设备配置根据工程需求，合理配置钻井设备，包括钻机、泥浆泵、发电机、固控设备等。
所有设备应经过严格检查和维护，确保其性能良好，满足施工要求。
五、钻井液设计与管理钻井液的设计应充分考虑地层特性、钻井工艺和环境保护要求。
施工过程中应定期检测钻井液的性能指标，及时调整配方，确保钻井液的稳定性和适用性。
同时，应加强对钻井液废弃物的处理和管理，防止对环境造成污染。
六、钻井工艺流程本次钻井工程采用[具体钻井方法，如旋转钻井、冲击钻井等]。
在施工过程中，应严格按照工艺流程进行作业，确保钻井作业的高效性和安全性。
同时，应加强对钻井参数的监控和调整，及时发现并处理异常情况。
七、安全环保措施安全管理体系：建立健全安全管理体系，明确各级安全责任，确保施工安全。
环保措施：落实环保要求，采取有效措施减少施工过程中的噪音、废气、废水等污染物的排放。
同时，加强对废弃物的分类处理和回收利用，减少对环境的影响。
应急措施：制定应急预案，明确应急处置流程和责任人，确保在突发情况下能够迅速、有效地应对。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总结： 1. 井口准备 2. 井场布置
思考题： 1. 钻前井口准备应做哪些工作？ 2. 井场布置应注意哪些问题？
本节内容结束
表层套管的作用： 封固目的层以上的 浅气层、易塌层等 疏松地层，为继续 钻进提供方便条件 ，保护水源，减少 污染。
安装井口装置 表层固井完成后 ，待水泥凝固，安 装钻井井口装置并 试压。然后，用钻 水泥塞的钻头钻开 表层水泥塞，再换 正常钻进的钻头在
表层套管 技术套管
二、井场布置 1、钻井设备的摆放与井场布置（见图） 2、钻井设备、设施摆放规格化要求 （1）钻杆、套管摆放一条线； （2）高架油罐、压风机、发电机摆放一条线 ； （3）干部住井房、材料房、钻井液化验房、 油品房摆放一条线； （4）值班房内报表、图表规格统一挂放一条 线； （5）材料、工具用具摆放一条线。
• 下导管：在圆井 内下入导管，并 安装钻井液出口 管、泥浆槽和振 动筛。
导管的用途： 石油钻井开始阶段,在向井内下入表层套 管之前，根据地质情况，按工程设计下入一 定长度的较大直径钢管或混凝土管，可用水 泥封固管外环状空间以加固井口。导管下入 深度根据地质情况确定，通常从几米至十几 米、几十米。下入的导管要保证其居中和垂 直，水泥固结要牢固，以便作为钻具的导向 管和钻井液的返回通道。
教案
授课日期： 授课班级：
课 题：井口准备和井场布置 教学目的：使学生懂得井口准备 的工作内容和
井场布置情况。 教学方法：课堂讲授 教具模型：图片
任务2.7 井口准备与井场布置
一、井口准备 一开井口准备的主要工作内容： 井口准备工作包括挖圆井、下导管、钻鼠洞、 下鼠洞管等工作。 圆井：为便于安装井控装置而挖的圆形（或 方形）井（2 ～ 4m） ×2m ，实际上是为井 控装置准备空间。
钻（大、小）鼠洞
Hale Waihona Puke 由于表层比较疏松，可钻亦可利用钻头喷嘴喷出
的高速射流冲出鼠洞。
下鼠洞管
钻完鼠洞后，下入鼠洞
管。小鼠洞用于内存放待
接的钻杆；大鼠洞用于起、
下钻时存放方钻杆和水龙
小鼠洞
头。
接 鼠 洞 管 内 的 单 根
方 钻 杆 放 入 大 鼠 洞
大鼠洞
下表层套管固井
当表层打完后，起钻 。然后下套管，注水泥 ，进行表层固井。待水 泥凝固后，安装钻井井 口装置（以防喷器为主 的钻井井控装置）。若 用153/4″钻头则下 133/8 ″套管，注水泥， 进行表层固井。
长城钻井委内瑞拉项目标准化井场
各类型钻机井场面积
钻机级别
井场面积
ZJ10 ZJ20 ZJ30 ZJ40 ZJ50 ZJ70 ZJ70以上
3600 3900 4900 9000 10000 12000 >12000
长度 m
60 60 70 100 100 120 >120
宽度 m
60 65 70 90 100 100 >100
①Crown Block and Water Table （天车） ②Catline Boom and Hoist Line（悬臂吊绳缆） ③Drilling Line（钻井大绳） ④Monkeyboard （二层台） ⑤Traveling Block （游车） ⑥Top Drive（顶驱） ⑦Mast（井架） ⑧Drill Pipe（方钻杆） ⑨Doghouse（司钻偏房） ⑩Blowout Preventer（防喷器） ⑪Water Tank （水箱） ⑫Electric Cable Tray （电缆托盘） ⑬Engine Generator Sets（发电机组） ⑭Fuel Tank （储油罐） ⑮Electrical Control House （电气控制房） ⑯Mud Pumps （泥浆泵） ⑰Bulk Mud Component Tanks（泥浆桶箱） ⑱Mud Tanks (Pits) （泥浆罐） ⑲Reserve Pit （泥浆池） ⑳Mud-Gas Separator（液气分离器） 21Shale Shakers （振动筛） 22Choke Manifold （节流管汇） 23Pipe Ramp（管子坡道） 24Pipe Racks (钻杆架) 25Accumulator （蓄电池）
