经验交流：一点弯桥设计领悟总前一段做了一些弯桥，看了一些弯桥方面的资料，总结了一点东西，拿出来与大家分享。
非重力荷载下平面弯梁的内力及内力横向分配1．温度变化混凝土缩短混凝土缩短能够按规范折算成温度均匀下降来考虑。
可引起弯梁桥在水平面内的位移，这类位移属于弧线段膨胀或缩短性质的位移，它只涉及到曲率半径的变化，而圆心角不发生改变。
温度变化、混凝土缩短使弯梁桥产生的内力，除水平弯矩My、轴向力 Nz 外，还有径向的水平剪力Qx弯梁桥水平温度力的特点及其与下部结构的关系：1、弯梁桥在温度变化时，一般会产生水平内力；（桥越宽、半径越小、支座对水平位移的拘束越大，水平温度力越大。
设计中必定考虑这些力。
）2、温度变化使梁在支座上位移的数值很小；（在设计弯桥支座时，不要把它的横桥向位移固定死，只要让它发生很小一点横向位移，即可大大减小支座及梁的温度力。
）3、对于弯梁，即使顺桥向部署了足够多的自由滑动支座，梁内依旧可能会有轴向力（这类轴向力是各支座的径向拘束力在梁轴切线方向上的分力造成的）；4、若是弯梁绕铅垂竖轴的转动位移在某个墩台上被固定死，这个墩台可能碰到很大的水平转动力矩。
当同一个墩台上设置多个制动支座时，会发生这类情况。
减小弯梁桥水平温度力的措施：1、放松一部分墩台支座的径向拘束；2、采用弹性水平拘束支座；3、对于环形立交桥，可考虑将环道设计成连续的闭合圆环。
2．太阳照射、支座不均匀沉降3．预加力和混凝土徐变这类力将引起切线方向的位移。
此时，曲率半径不发生改变，而圆心角却发生改变。
预独爱的问题1．孙广华的见解（1）若是曲线梁桥仅两端拥有较强的抗扭拘束，而中间各墩是没有抗扭约束的点铰式支座，则能够将各中间支座预设独爱，立刻点铰式支座的中心沿半径方向往曲线外侧搬动一较小距离（平时在几十厘米），从而大大降低梁端的内扭矩。
（2）在拥有刚性抗扭拘束的支座上设置独爱不能够改进梁内的扭矩。
但是，若是桥墩诚然与梁固结，只要墩较高较柔，预设独爱仍有改进桥梁内力、改进桥墩受力的收效。
关于斜弯桥的布设等问题的探讨
关于斜弯桥的布设等问题的探讨作者：李碧芳来源：《城市建设理论研究》2012年第30期摘要：根据多年从事公路桥梁设计工作的经验, 总结了斜弯桥的布设方法, 本文主要对在斜弯梁桥的设计中应考虑和注意的一些问题进行了探讨分析。
通过实例的设计应用选择合适的桥型布置, 从而使斜交桥设计合理、施工方便、经济美观。
关键词：斜弯桥；布设；要点设计；Abstract: Based on the experience of many years engaged in the design of roads and bridges, and summarize the method of the oblique curved bridge laid paper mainly discussed some issues should be considered in the design of the the oblique curved beam bridge and attention analysis.Select the appropriate bridge design applications through the instance type arrangement, so reasonable skew bridge design,construction convenient, economic and beautiful.Keywords: oblique and curved bridge; laid; Important design;中图分类号；U674.34文献标识码：A 文章编号：引言斜弯梁桥在实际应用中，不仅能够很好的适应地形和环境的限制，而且由于其结构线条平顺、流畅、明快，给人们生活也增添了很多美的享受。
随着高速公路及其它高等级公路的迅猛发展，因而出现很多斜弯坡桥，要求公路设计特别注意线形美观。
桥梁结构设计第二讲弯桥
i1
i1
i1
R in
(aid) ai bi
n
n P e
(aid)2 ai2 (aid) bi ci
i1
i1
i1
T in
ci(aid)bi
n
n P e
(aid)2 ai2 (aid) bi ci
弯桥计算分析
第一节 平面弯桥的受力特点和 构造
一、弯桥的受力特点
1.由于曲率的影响，梁截面在发生竖向弯曲时， 必然产生扭转，而这种扭转作用又将导致梁 的挠曲变形，称之为“弯—扭”耦合作用；
2. 弯桥的变形比同样跨径直线桥大，外边缘的 挠度大于内边缘的挠度，曲率半径越小、桥 越宽，这一趋势越明显；
3.弯桥即使在对称荷载作用下也会产生较大的 扭转，通常会使外梁超载，内梁卸载；
F 2 2 [ D ] [ f] 1 1 [ D ] [ f] 1 [ D ] 2
k12[f]1[D]
k22 [D ][f] 1[D ]
2．单元等效节点荷载列阵
P{Q ,q,T,t,M ,m }T
R { R 1 ,R 2 } T { Q 1 ,M 1 ,T 1 ,Q 2 ,M 2 ,T 2 } T
1. 曲梁中的预应力初内力及等效荷载
初内力与等效荷载的关系
VN W NR0 M M T V N R Q M R 0 T M M Q L R 0 V M N W M R 0
N V M W L R 0
M N V M R Q N R 0
i
bvi0
由竖向力平衡
n
Ri P
i1
n
v0 P ai
弯桥设计技术要点探讨
弯桥设计技术要点探讨摘要：作者结合自己的设计经验，就弯桥设计中的侧向限位及支座偏心等技术要点做了相关分析探讨，对指导弯桥设计有积极的意义。
关键词：侧向限位，支座偏心，截面一、引言无论是在公路还是市政道路设计过程中，平面线形是衡量道路好坏的一个重要指标，综合考虑各方面的因素后，很有可能在道路的某一段需要设置弯桥。
但是弯桥的结构受力与直桥有很大区别，如若在结构分析时没有解决这些问题，便会造成运营不久就出现各种病害。
二、主要技术难点分析笔者从事路桥设计多年，自认为对弯桥设计有些心得，与大家分享。
2.1、侧向限位设置弯桥在运营过程中会向弯外侧“爬移”，所以无论是在最初设计还是出现病害后对主梁复位，都必须考虑侧向限位设施。
弯桥“爬移”问题主要表现在支座的横向支反力、竖向支反力、梁体的横向位移和扭转变形上，因此，设计合理的限位措施，就是要避免支座横向支反力过大、避免支座出现脱空现象、避免弯梁与桥墩出现较大的横桥向相对位移、避免弯箱梁的扭转变形过大。
引起爬移问题的荷载因素，诸如温度效应、车辆行驶作用等是由外界条件决定的，一般是人为不可以控制的；因而，侧向限位措施主要是从弯桥自身的构造着手，比如支座类型的选择、支座的布置方法、箱梁截面形式、下部结构的构造形式等等。
下面分别对一些限位措施进行介绍。
l)采用盆式橡胶支座。
盆式橡胶支座是钢构件和橡胶相组合而成的新型桥梁支座，具有承载力大、水平位移量大、转动灵活等特点。
支座按照使用性能分有三种型式，即双向活动支座、单向活动支座和固定支座，这三种型式的支座进行合理的布置后，能够很好地满足弯桥的变形特点，弯桥的受力、变形也比较明朗。
双向活动支座能够很好地放松对弯箱梁的约束，避免弯梁在平面内出现额外的内力;单向活动支座不仅能够给弯梁作导向作用，还可以约束弯梁的横向位移;固定支座以及单向活动支座能够很好地使得梁体与桥墩协调变形。
2)如果弯桥的下部结构为柔性墩，即墩身较高、平面抗推刚度较小、柔度大，而且横桥向设置了两根墩柱，这样的连续弯桥可以采用较多的单向活动支座和固定支座，甚至可以采用墩梁固结体系。
弯桥布置方法
弯桥布置方法弯桥布置方法：让你的桥梁“弯”得漂亮又实用嗨，我的好朋友们！今天我要给你们分享一个超酷的秘籍——弯桥布置方法。
这可不是一般的知识哦，学会了能让你的桥梁建设水平瞬间提升几个档次！首先，咱们得搞清楚为啥要弄弯桥。
你想想，有时候直线的桥走起来多单调啊，而且遇到地形复杂的地方，弯桥才能更好地适应环境，就像我们人要根据不同的场合穿不同的衣服一样。
接下来，就是关键的步骤啦！第一步，勘察地形。
这就好比你要去参加一个派对，得先知道场地啥样，是宽敞的大厅还是狭窄的角落。
对于弯桥来说，要仔细看看周围的山川河流、道路走向，哪里高哪里低，哪里有障碍物。
我跟你们说，我有一次去勘察地形，差点掉进一个大坑里，把我吓得小心肝扑通扑通的！所以这一步一定要认真仔细，不然桥建歪了可就闹笑话啦。
第二步，确定弯桥的半径和弧度。
这就像给桥定个“身材曲线”，半径太小了，车子开上去会感觉像坐过山车；半径太大了，又浪费材料还不美观。
一般来说，要根据交通流量、车速还有地形来决定。
比如说，如果是在市区里，车流量大，速度相对慢，半径可以小一点；要是在高速公路上，那半径就得大一些，让车能顺畅地跑起来。
第三步，设计桥墩和桥台的位置。
这俩家伙可是支撑桥的“大柱子”，位置得放对。
想象一下，如果桥墩歪七扭八的，桥不就成了摇摇桥啦？所以要根据弯桥的弧度和受力情况，合理安排它们的位置，让桥受力均匀，稳稳当当的。
第四步，选择合适的桥梁结构形式。
这就像是给桥选一套“衣服”，有箱梁、T 梁、板梁等等。
不同的结构形式适用于不同的弯桥，要根据实际情况来挑。
比如说，箱梁的整体性好，适合大跨度的弯桥；板梁施工简单，适合小跨度的弯桥。
在布置弯桥的过程中，还有几个特别重要的点要注意。
一是要考虑桥梁的伸缩缝。
这就好比人的关节，得让桥有活动的空间，不然热胀冷缩，桥可就“生病”啦。
二是排水问题。
可别让雨水在桥上积成小池塘，那车开过去不得溅一身水啊。
三是要注意美观。
毕竟桥也是城市的一道风景线，弯得好看才能让人赏心悦目。

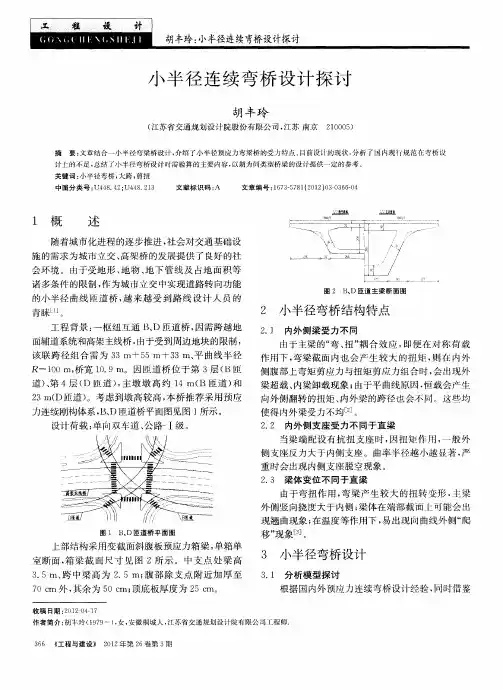

小半径连续弯桥设计探讨
