康佳MSD6A918平台调试说明
MSD6A800培训课件
六、维修常见故障分析及处理办法
七、提问
2
1.1、主芯片MSD6A800HTAB介绍(一)
MSD6A800HTAB是一款高集成度、高性能的智能TV 处理芯片,内置中频解码、音视频解码、MCU、Deinterlace、Scaler、LVDS、网络接口等;支持PAL、 NTSC、SECAM等多种ATV制式;支持HDMI1.3/1.4、 USB2.0;带有网络功能;支持HDMI1.4a 3D输入,支持 Android 4.0操作系统。可以实现SG方式3D显示和PR方式 3D显示,同时还具有网络、卡拉OK等娱乐功能,完全满 足智能电视的各大功能需求,使产品具备强劲的竞争力。
7、SPI FLASH存储电路(引导程序)
测量程序存储器的1、2脚电 压,如果为3.3V说明程序与 主芯片通讯正常,反之即为 电路或软件存在问题。 实际电路贴装 的是W25Q80
1、CS:片选输入 2、DO:数据输出 3、/WP:写保护 4、GND:地
5、DI:数据输入/输出 6、CLK:串行时钟输入 7、/HOLD:保持信号输入 8、VCC:电源
14、伴音功放电路
L声道音频输入
特点: •输入电压范围:4.75V至18V •固定的340kHz频率 •高效率:高达95% •输出电流:3A •电流模式控制 •内置过电流保护 •内置热关断功能 •内置欠压锁定(UVLO)功能 •内置过电压保护 •可编程软启动
1)BS:自举升压脚.与SW脚用电容相连,以驱动内部MOSFET. 2)IN:电源电压输入脚。 3)SW:开关电源输出脚。此脚需要连接到电感和自举电容上。
供 MSD6A800 & DDR3 400mA 1.5V_DDR3
DDR3
WPM3407
AP3502 5V

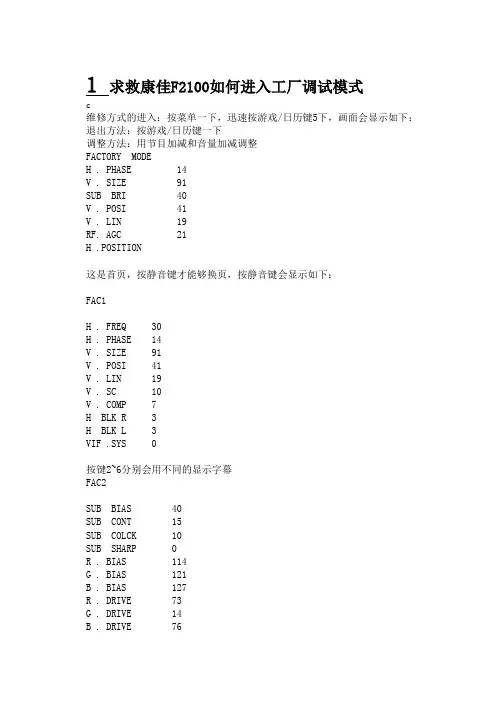

求救康佳F2100如何进入工厂调试模式
1 求救康佳F2100如何进入工厂调试模式c维修方式的进入:按菜单一下,迅速按游戏/日历键5下,画面会显示如下:退出方法:按游戏/日历键一下调整方法:用节目加减和音量加减调整FACTORY MODEH . PHASE 14V . SIZE 91SUB BRI 40V . POSI 41V . LIN 19RF. AGC 21H .POSITION这是首页,按静音键才能够换页,按静音键会显示如下:FAC1H . FREQ 30H . PHASE 14V . SIZE 91V . POSI 41V . LIN 19V . SC 10V . COMP 7H BLK R 3H BLK L 3VIF .SYS 0按键2~6分别会用不同的显示字幕FAC2SUB BIAS 40SUB CONT 15SUB COLCK 10SUB SHARP 0R . BIAS 114G . BIAS 121B . BIAS 127R . DRIVE 73G . DRIVE 14B . DRIVE 76FAC3CORING 1OSD CONT 30B . STR .DEF 0BRI .ABL.TUD 4BRI .ABL.DEF 1FAC4RY/BY GAIN 8RY/BY ANGLE 7RF . AGC 21SECAM BY LV 8SECAM RY LV 12B GAMMA SEL 3RG GAMMA SEL 1FAC5AFC GAIN 0VSEPUP 0C .D . MODE 0S TRAD ADJ 4AUTO FLESH 0DIGITAL OSD 0VIDEO LEVEL 4FM LEVEL 0FAC6COLOR SYS NTSC PALSIF SYS 6.5/6.0AV AVLANGUAGE 中/英FV NOHI GAIN NOSEMIBLACK EXISTCLOCK NOSUPERBASS NOAUDIO EFF NO王艳锋 2004-5-27 04:11按一次菜单,按五次游戏,按五次时要快,两秒之内qiyuhui 2004-5-27 04:11多谢各位大哥。
康佳电视设置操作方法教程
康佳电视设置操作方法教程
康佳电视有不同的型号和操作系统,以下是一般的设置操作方法教程:
1. 打开电视:按下电视机身或遥控器上的电源按钮,确保电源线正常连接。
2. 调整画面设置:使用遥控器上的“菜单”按钮,在菜单中找到“图像”或“画面”设置选项。
在该选项中,您可以调整亮度、对比度、色彩等参数来优化图像效果。
您还可以选择预设的图像模式,如标准、动态、电影等。
3. 调整音频设置:使用遥控器上的“菜单”按钮,在菜单中找到“声音”设置选项。
在该选项中,您可以调整音量、声音模式、均衡器等参数来优化音频效果。
4. 连接外部设备:如果您想连接游戏机、DVD播放器、音响等外部设备,可以使用电视机身或遥控器上的HDMI、AV、USB等接口。
将外部设备连接到电视后,使用遥控器的“输入”按钮切换到对应的输入源。
5. 调整网络设置:如有需要,您可以连接电视到家庭网络,以便享受互联网服务。
使用遥控器上的“菜单”按钮,在菜单中找到“网络”或“设置”选项,按照提示进行网络连接设置。
6. 调整其他设置:根据个人喜好,您可以在菜单中找到其他设置选项,如台湾台等细节设置。
请注意,以上只是一般的设置操作方法,具体步骤可能因电视型号和操作系统而有所不同。
对于具体的操作指导,您可以参考电视机的用户手册或联系康佳客服进行咨询。
康佳数字高清播放器
技术指标:
软件参数: 操作系统:实时、多线程的嵌入式uCLinux系统 浏览器:HTML 4.01标准的互联网浏览器,支持英语、汉语,支持FLASH6.0,支持
JavaScript1.3,支持JVM部分功能集 网络协议支持:支持 TCP/UDP、DHCP、FTP/TFTP 安全协议:SSL 2.0/3.0
色温
调节视频输出的色温(预留)
33
音量+
电视机的音量增加
34
1/
数字 1 / 标点符号
35
2/ABC
数字 2 / 字母ABC
36
3/DEF
数字3/字母DEF
37
/删除
退回到之前操作/删除输入
38
4/GHI
数字4/字母 GHI
39
5/JKL
数字5/字母 JKL
40
6/MNO
数字6/字母 MNO
41
0/
康佳数字高清播放器 用户使用手册
欢迎使用康佳数字高清播放器
康佳数字高清播放器将带您进入精彩的数字高清多媒体娱乐世界!您能够点播存储 在本地硬盘、U 盘及网络硬盘上的高清多媒体娱乐节目,尽情享受高清视频节目给您带 来的时尚、自由的电视娱乐生活!
目录
第 1 部分 安装............................................................................................................................................... 3 1.1 产品配件 ............................................................................................................................................ 3 1.2 高清播放器连接及安装方法 ............................................................................................................ 4
康佳游戏手柄使用说明
语文综合实践活动--网上读写与交流教学设计(苏教版七年级下册) 教案教学设计楚水实验学校初中部初一语文备课组集体备课教案语文综合实践活动--网上读写与交流【活动目的】1.拓宽学生语文学习领域,利用网络手段,教会学生如何搜索信息、选择信息。
引导学生阅读新闻信息,从而开阔阅读视野。
2.增强学生利用网络为自己的语文学习服务的意识,并进行网上交流,从而使学生自主学习、互动学习、协作学习的能力得到培养;提高学生学习语文的兴趣。
3.掌握网上读写的最基本技术,学会利用网络资源,适应在网络中读写交流的要求。
【活动概述】本堂课安排1课时,在让学生利用网络展开阅读与写作,并进行交流。
活动重点是:①让学生在实践中,利用互联网资源学会搜索新闻信息,阅读新闻内容。
②围绕清明节纪念革命先烈,对学生进行网上的写作指导,并利用电子邮件发表并交流自己的作品。
(一)准备阶段1、教师认真钻研课程教材,写出教案,根据教学需要制作CAI 课件。
2、布置学生课外搜集相关阅读材料,预习课文。
重点复习学过的打字与浏览网页等信息技术知识。
3、准备教学需要的多媒体教学平台及配套设备。
4、教师能熟练地掌握教学时需要的网络操作技术及相关的多媒体操作技术。
(二)活动活动过程1.简要地说明学会上网的意义同学们,今天这节课你们肯定觉得很奇怪吧,老师把大家带到微机房,是上电脑课吗?当然不是!我们今天来到这儿,是想借助电脑这个工具来完成一项活动,这就是语文综合实践活动--网上读写与交流。
大家知道,互联网的出现使得地球越来越小,即使是远隔重洋,一样可以在瞬间互通信息。
对于语文这门课来讲,在网上,我们不仅可以读到各种各样的文章,而且还可以进行写作和文字交流,好,下面让我们一起进入这一活动。
2、对网上阅读的一些最基本方法作一个简要介绍,分步骤伴之以学生实践同学们,要进行读写和文字交流,我们有必要先回顾一下在微机课上学过的电脑知识,老师在这里,有针对性的分阅读与写作两个版块来作简单介绍。
A96PCTOOL_使用手册
A96 PCTOOL软件用户使用手册版权所有©2004 康佳通信科技有限公司保留所有权利康佳通信科技有限公司二○○五年四月目录目录 (1)简介 (2)1.系统需求 (3)2.使用注意事项 (3)3.安装/卸载数据连接线驱动 (3)4.安装/卸载手机精灵软件 (4)4.1.安装/卸载手机精灵软件 (4)4.2.安装/卸载手机精灵软件 (4)5.使用入门 (4)5.1.手机与个人计算机联机 (4)5.2.启动PCTOOL软件 (4)5.3.创建新的同步任务 (4)5.4.电话薄 (5)5.5.短信息 (6)5.6.多媒体中心 (7)6.密码保护 (8)简介本文档提供的信息可帮助您使用PCTOOL软件。
具体内容包括如何安装和使用PCTOOL软件,用户使用软件的条件及说明可能出现的问题。
PCTOOL软件主要包括以下功能:▪电话薄的同步与维护;▪短信息的同步与维护;▪多媒体中心的同步与维护。
Windows 98、Windows Me、Windows 2000、Windows XP 是Microsoft Corporation 的注册商标。
版权所有©2004 康佳通信科技有限公司。
保留所有权利。
康佳通信科技有限公司保留在不预先通知的情况下,对本文档的描述的任何产品进行修改和改进的权利。
康佳通信科技有限公司不对无论是由何种原因引起的、任何数据或收入方面的损失,或任何附带损失承担责任。
1.系统需求要安装和使用PCTOOL软件,您需要以下设备:一台运行Windows 98/Me、Windows 2000 或Windows XP 操作系统的个人计算机;至少20 MB 的可用磁盘空间;康佳A96手机;康佳A96手机联机数据线(可选购配件);建议您在安装手机精灵手机联机软件时选用中文操作系统。
注意:本手册中所指个人计算机的相关操作描述同样适用于笔记本计算机。
2.使用注意事项PCTOOL软件及连接电缆仅适用于指定型号的手机。
康佳LED55R5500型液晶彩电(主板35017679)维修图解(上)
康佳LED55R5500型液晶彩电住板35017679)维修图解(上)□曹弘骏该机型主板编号为35017679,电路板上主芯片为MSD6A800(N501),外挂存储器有MX25L16O5(N506 FLASH)以及复位块N515(IMP810或N206产生复位信号,电路中N515、N206只能使用之一)、两块(DDR)H5TQ1G83DFR-PBC(N502、N503)缓存器、NAND FLASH存储器MT29F2G08ABA(N516)JNAND存储器(N510)、DTV接收处理ATBM8859(N102)及调谐器TDA18273(NH0)、伴音功放MSH9010(N202)等部件实现整机音频、图像信号数字及格式转换处理。
另外,此电路板上还设计有开关电源电路及背光灯恒流控制电路。
电源部分釆用的集成块有PFC校正块FAN7930(NF903),5VSTB形成开关调整块FSL206MR(NB905),12V、24V两电压形成块UW9O2(FSFR1700)。
灯电流恒流控制块主要部件有N701(AP3041)、N702(IW7018)等。
图1是此主板上5VSTB及12V电压分布图。
PFC校正电路NF903(FAN7930):⑧脚供电,来自VB901c极(12V),⑦脚输出驱动接VF903栅极,④脚为VF9O3S极连接电阻RF913上建立电压(不低于().8V)经RF925接入端,限制PFC电路工作最大电流。
①脚为PFC误差电压输入端(超过2.6V时OVP保护),外接由RF9l)8、RF917、RF918、RF923、RF<)24组成的分压电路。
⑤脚接储能电感LF9O2次级端,作为过零检测信号输入端(1.5V)o(3脚为IC内误差放大器输出端,外接RC网络,误差信号在此脚建立电压以补偿误差放大器。
KDY为PFC电路正常工作输出为控制主芯片启动供电,正常时因RF919上拉⑧脚供电而呈高电平状态PFC电路中电容CF919、CF920两端电压不足38(IV 时,整机可能岀现自动关机、不开机、背光灯闪等现象,主查FAN793O①脚外PFC取|1■图像正常,TV、AV等伴音不正常:1.用耳机听声音也不正常,围绕主芯片检查,特别是查主芯片的R3、R4脚外接电容C558、C559及电感L5O3,最后重新刷新软件排除故障。
康佳彩电工厂调试,S(SN)系列彩电电视调试说明(新)
康佳彩电工厂调试,S(SN)系列彩电电视调试说明(新).txt两人之间的感情就像织毛衣,建立的时候一针一线,小心而漫长,拆除的时候只要轻轻一拉。
一、前言1、适用范围本调试说明适用于S(SN)系列彩色电视机。
2、调试注意事项及要求(1)请按下列调试步骤和指定的测试仪器进行调试,否则将不能调好电视机,为了保证满意的测试结果,在调试中必须保证所指定的偏压值。
(2)欲调试的机芯中所安装的存储器N104,必须在安装前预先用写入器将母片中的数据写入其中,且未经设计人员允许不得在调试中更改本调试说明所列之外的项目的数据。
3、在调试之前,整机必须预热30分钟,还需对整机进行消磁。
二、调试环境1、温度:15-35摄氏度2、相对温度45-75%3、气压86-106KPA三、测试仪器(以下仪器必须经过校准)1、电压表2、示波器3、万用表(内阻:DC≥20KΩ/V AC≥5KΩ/V)4、高压表 40KV5、消磁线圈6、菲利普图像信号发生器(HH5818)四、调试项目及调试方法1、中频调试。
1)断开高频头的IF端。
2)分别在N906(7805)输入端加8V稳压源,在N904(7809)输入端加12V稳压源。
3)将信号发生器(PH5518)输入IF输入端(R101与C101的公共点),输入38.0MHZ等幅信号95dB信号。
4)将示波器或数字电压表正极接在N103的Pin8脚,负极接地,调节中频振荡中周T101,看电压表调整使测量点电平为1.60V±0.05V。
(磁芯在中周内)2、高频ACG调整1)一接收信号(U频道)。
2)设不定期输入场强为53dBμV的灰度信号。
3)调整RP120,使C119正极刚好4.0V±0.1V 。
3、工厂调节试菜单的使用方法1)按菜单键出现主菜单后连按5下回看键即时可进入工厂调度模式。
按0键,再按回看键退出工厂调试模式。
2)进入工厂调试模式后:按1键:行部分调试。
包括行消隐(HBSO、HBST),行中心(HPOS),行幅度(H-PO)、行梯形(H-PI)、行枕形(H-P2)、行S形(H-P3)、行四角调整(H-P4)。
6a918 MBoot烧录说明
6A918MBoot ISP烧录说明本批次eMMC预抄写SMT之后USB升级有问题的主板,处理方法如下:一、所有可以正常启动的机器,不能直接烧录rom_emmc_boot.bin和mboot.bin,因为烧录后USB升级仍然会失败。
二、所有可以正常启动的机器,需要先USB升级一次,升级后会失败,机器黑屏。
(如果连接串口会打印Please reset the board!!!!!! Reliable write would be active after reset!!!!!!)然后断电,重新烧录rom_emmc_boot.bin和mboot.bin。
步骤如下:(1)主板连接装有主程序MstarUpgrade.bin的U盘。
(2)按下按键板的音量+键(Vol+),同时交流上电,进行软件升级,指示灯连续闪烁5次之后,交流断电。
(3)使用MStar ISP Utility V4.5.5升级MBoot(rom_emmc_boot.bin 和mboot.bin),详细步骤见下页。
注意:1.如果Connect连接不上,请断电,在上电后的2~3秒时连接,成功率较高。
2.如果操作过程中MStar ISP Utility V4.5.5死掉,点击无反应,请将ISP工具的连接线从电脑上拔掉,关闭软件。
如果关不掉,可以在任务管理器中关掉。
6A918MBoot ISP烧录步骤:1.机器断电,打开MStar ISP Utility V4.5.52.按顺序依次选择Auto、eMMC、All Chip、Boot3.选择Read文件夹1_rom_emmc_boot中Read------------------------rom_emmc_boot.binEISP Loader---------------muninn_EISP_boot_10_9.bin4.AC上电,Connect,(在上电后2~3秒时连接成功率高),连接成功后标题栏会显示“Device Type is eMMC”。
康佳液晶彩电软件升级方法总汇
康佳液晶彩电软件升级方法总汇康佳LED65X9100DS液晶彩电升级前应注意以下几点:一是对于主程序的软件版本低于V1.0.08的机器,必须先升级mboot、再升级主程序;二是确保主程序与机型对应,千万不要搞混;三是在升级过程中电视不能断电。
1.U盘升级mboot程序U盘升级mboot程序有两种方法:一是“开机直接升级mboot程序”,升级方法和步骤如下:(1)拷贝要升级的mboot.bin文件到U盘根目录下;(2)拔除电视USB 口的所有其他设备;(3)把升级U盘插入电视机的USB口;(4)关闭电视机的电源开关,将电视机交流断电;(5)将遥控器对准电视机的遥控接收部位,同时按住遥控器的“音量减”键不成,然后给电视机上电,大概10s后可以释放遥控“音量减”键,此时mboot已经在升级,升级完成后会自动重启。
此过程中,如果听到两次开机音乐表明升级成功。
二是通过工厂菜单升级mboot程序,升级方法和步骤如下:(1)拷贝要升级的mboot.bin文件到U盘根目录下;(2)拔除电视USB 口的所有其他设备;(3)把升级U盘插入电视机的USB口;(4)进入工厂模式,调出工厂菜单;(5)按遥控器的方向键选择到“升级”项,然后按“确认”键,这样会进入升级调节菜单;(6)按遥控器的方向键选择到“Mboot升级”项,然后按“确认”键,升级mboot。
在此升级过程可能会提示“Factory Menu无响应”,此属正常,在默认的“等待”项上按“确定”键即可,然后会继续升级。
升级完成后会有提示,如果升级成功,会提示“升级OK”,如果找不到mboot.bin文件,会提示“找不到文件”。
如果按“确认”键后很久没有任何反应,说明此软件的版本比较早,还不支持此功能,则用上述“开机直接升级mboot程序”的方法进行升级。
如果主程序的软件版本低于V1.0.08,需关机后再开机,然后重复上述步骤重新升级一遍mboot,之后再升级主程序。
L20E72 MS18A调试说明说明书
1. 概述本机型采用MS18A机芯,此机芯使用MSTAR公司的MST718BU芯片,采用上广电生产的20吋液晶显示屏,其物理分辨率为640X480,该机集电视、电脑显示功能于一身,具有高显示品质、体积小、无辐射等优点。
本机芯系列机型对新检测到的VGA 模式会自动做自动调整,所以工厂生产时省去对VGA 画面的自动调整工序。
2. 工厂菜单(P模式)2.1进入方法用户音量置为0,光标停在图像菜单对比度项上, 3秒内按序输入密码9735,进入P模式,并将该状态记忆在NVM ;快捷标志FACTORY MODE HOTKEY为ON时,按工厂快捷键(P模式开关键码0x31,全按键遥控器最下面一排中间按键),进入P模式, 并将该状态记忆在NVM ;开机状态,且快捷标志FACTORY MODE HOTKEY为ON时,接收到TECI“FACTORY MODE ON”指令,进入P模式, 并将该状态记忆在NVM;交流开机时,如FACTORY MODE为ON,则自动进入P模式。
2.2退出方法FACTORY MODE HOTKEY为ON时,按工厂快捷键(P模式开关键码0x31,全按键遥控器最下面一排中间按键) ,退出P模式;同时清NVM中工厂状态标志位;开机状态,接收到TECI“FACTORY MODE OFF”指令,退出P模式;同时清NVM中工厂状态标志位;按PRODUCTING菜单SHOP项操作,完成相应的工作后自动待机,退出P模式;同时清NVM中工厂状态标志位;遥控待机,退出P模式;同时清NVM中工厂状态标志位。
3.老化进入P模式工厂菜单,将WARM-UP设置为ON(制作E2PROM母片时可将此值预置为ON);将电视送入老化房或老化线进行半小时老化后方可进入下面的调试。
4.工厂生产调试内容4.1 AGC调整4.1.1 仪器:54200、示波器(或数字表)、无感调试起、10:1探头、固定胶 4.1.2 步骤输入65dB彩条信号,探头挂高频头P1(AGC)脚,将主板电位器VR1逆时针旋最小后,再顺时针增大,令示波器(或数字表,以下同)读数刚好下降,AGC电压开始起控(约为4.0VDC);增大输入信号,AGC电压应能下降起控(如不能起控,应重调)。
康佳T14SA076T21SA120电视总线进入调整方法
康佳T14SA076T21SA120电视总线进入调整方法康佳T14SA076 T21SA120电视总线进入调整方法一、前言1、适用范围本调试说明适用于T14SA076、T21SA120彩色电视机。
2、调试注意事项及要求(1)请按下列调试步骤和指定的测试仪器进行调试,否则将不能调好电视机,为了保证满意的测试结果,在调试中必须保证所指定的偏压值。
(2)欲调试的机芯中所安装的存储器N602,必须在安装前预先用写入器将母片中的数据写入其中,且未经设计人员允许不得在调试中更改本调试说明所列之外的项目的数据。
3、在调试之前,整机必须预热30分钟,还需对整机进行消磁。
二、调试环境1、温度:15-35摄氏度2、相对温度45-75%3、气压86-106KPA三、测试仪器(以下仪器必须经过校准)1、直流电源(14V)2、示波器3、万用表(内阻:DC≥20KΩ/V AC≥5KΩ/V)4、高压表30KV5、消磁线圈6、菲利普图像信号发生器(5820)7、电流表(0.5级直流3MA档)8、标准信号发生器(3216)9、真空仪器四、工厂调试菜单使用方法1、按遥控器上的MENU键之后,再连续按3次智能显示键,进行工厂调试菜单。
1)按遥控器上的P+、P-键进行调试项目选择。
2)按遥控器上的V+、V-键进行项目值调整。
3)按遥控器上的智能显示键,退出工厂调试方式。
FACTORY MENU 00H-PHASE 11 行相位调整OSD-H-POSITION 25 OSD行中心调整V-SIZE 82 场幅调整V-POSITION 1 场中心调整V-LINEARRITY 22 场线性调整V-SC 4 场S校正调整V-KILL 0 关闭场扫描SUB-BRIGHT 50 副亮度调整RF-AGC-AUTO 25 自动AGC调整FACTORY MENU 01H-BLK-L 1 行左消隐H-BLK-R 1 行右消隐TUNER 0:QJ 1:ALPS 0 高频头选择VOL LINEAR MEASURE 0 音量控制调整B-Y DC LEVEL 10 B-Y直流电平R-Y DC LEVEL 11 R-Y直流电平B-Y DC LEVEL-YUV 10 B-Y直流电平(YVU状态)R-Y DC LEVEL-YUV 8 R-Y直流电玉(YVU状态)FACTORY MENU 02RED-BIAS 117 RED截止电平GREEN-BIAS 134 GREEN截止电平BLUE-BIAS 153 BLUE截止电平RED-DRIVE 99 RED增益GREEN-DRIVE 15 GREEN增益BLUE-DRIVE 92 SLUE增益OPTION MENU 00BACK COVER OPTION 0 拉幕开关Q-ASM OPTION 1 快速搜台开关OPT-AV-SYSTEM 0 AV状态预置Y-IN 0:P48 1:P54 0 DVD-Y输入端子OPT-YUV 1 YUV开关LANGUAGE SW CE 0 语言控制开关ENG 0:CHI 1 1 语言选择OPTION MENU 01LV1116 OPT 0 LV1116预置开关AUDIO SW 1 音频开关SIF6.5M 1 6.5M伴音中频开关SIF6.0M 1 6.0M伴音中频开关SIF5.5M 1 5.5M伴音中频开关SIF4.5M 1 4.5M伴音中频开关2、B+电压调整1)输入交流电源电压AC220V,50Hz。
康佳MSD6A918平台调试说明
目录
目录 (1)
1 前言 (1)
1.1 适用范围 (1)
1.2 调试注意事项及要求 (1)
2 调试环境 (1)
3 调试仪器/设备 (1)
4.调试项目及调试方法 (2)
4.1 调试项目 (2)
13. VGA INPUT (4)
14. HDMI检查 (4)
15. HDCP检查 (4)
4.2测试方法 (5)
4.3信号处理板 (6)
4.4 主板调试 (8)
5 程序拷贝 (10)
5.1 EMMC主程序拷贝步骤 (10)
5.2 烧录HDCP KEY和MAC地址步骤 (10)
5.3 在线烧录EDID升级步骤 (13)
5.4 在线烧录BOOTLOADER (13)
5.5 通过USB升级程序 (19)
5.5.1 开机直接升级 (19)
5.5.2 在工厂菜单中升级 (20)
5.6 通过串口和网口烧录主程序 (20)
附录1:内销IS系列工厂菜单说明 (24)
附录2:网络模块部分调试说明书 (26)
说明1:发射部分程序请参考:“3D红外发射芯片烧录指引” (29)
、光标定位的第0字节,开始输入MAC起始地址,例如00 00 00 00 00 00节,如下图所示:
MSD6A918平台
其它的请参考下图设置,需要注意的是流控制下面的三个选项都不要勾选。
8、如果没有正确录入,请退出此界面,然后重复7步骤。
MTS918对讲终端最简版使用说明
康佳MTS918对讲手机使用说明
1.如何进行群呼
解锁:左上键+“*”键;
按右上键→按上下方向键选择“群组”→按手机左侧大键“PTT对讲”键→接通群组→长按“PTT对讲”键进行通话。
2.如何进行单呼
解锁:左上键+“*”键;
按右上键→选择群组→点击按键的“OK”键进入群组→上下选择组员→按手机左侧大键“PTT对讲”键→接通组员→长按“PTT对讲”键进行说话。
3.如何上传图片
解锁:左上键+“*”键;
待机界面点击按键的“OK”键进入“菜单”→选择“多媒体”→点击按键的“OK”键→选择“1照相机”→点击按键的“OK键”进行拍摄→拍摄后稍等3秒→长按“5”键→点击左上键→点击两下“OK”键进行上传,上传成功后手机会有震动。
4.如何上传视频
解锁:左上键+“*”键;
待机界面点击按键的“OK”键进入“菜单”→选择“多媒体”→点击按键的“OK”键→选择“2录像机”→点击按键“OK”键开始拍摄→拍摄完成再次点击“OK”键→不要管页面上的出现的保存询问→长按“8”键直接上传。
上传成功后手机会有震动。
康佳彩电总线调整进入宝典
康佳彩电总线调整进⼊宝典康佳彩电总线调整进⼊宝典康佳彩电总线调整进⼊宝典内容摘要:第⼆章康佳彩电K/N系列SK系列S系列SE系列S A 系列A系列C系列E系列F系列ST系列TA8880CN机芯(画中画系列)倍频机芯W机芯(背投系列)T系列(数字⾼清)I系列(数字⾼清)M、FM系列(数字⾼清)FG、FT系列(数字⾼清)MV系列…第⼆章康佳彩电K/N系列SK系列S系列SE系列S A 系列A系列C系列E系列F系列ST系列TA8880CN机芯(画中画系列)倍频机芯W机芯(背投系列)T系列(数字⾼清)I系列(数字⾼清)M、FM系列(数字⾼清)FG、FT系列(数字⾼清)MV系列(数字⾼清)2.1 K/N系列2.1.1彩电配置⼀览表主要IC超级芯⽚TDA9380或TDA93832.1.2总线调整⽅法机型TDA9380掩膜后的型号为CKP1402SA,代表机型有:P2162K、T2168K、T2168N、P2179K、T2176N、T2176K等;TDA9383掩膜后的型号为CKP1403SA,代表机型有:T3468K、P3460K、P2960K、P2961K、P2962K、P2962K1、P2998K、T2975K、T2968K、T2976K、T2968N、P2562K、P2579K、T2568K、T2568N按MENU(菜单)键调出菜单显⽰(注:菜单显⽰时间为10s),在菜单未消失前连续按回看键5 次便可进⼊⼯⼚调整菜单。
按MENU键可依次选择菜单1到菜单4。
选中需调整的菜单后,可⽤节⽬+/-键选择需调整的项⽬(选中后变为红⾊);⽤⾳量控制键调节选中项⽬的参数值,直⾄符合要求为⽌。
当所有调试完成后,再按⼀次回看键即可退出总线调整模式,回到正常收看状态。
2.1.3总线故障故障现象:接收PAL-I制信号时,伴⾳⾳轻且有杂⾳。
检修提⽰:进⼊维修状态,在维修菜单5内设有伴⾳制式设定项⽬,其中SOUND FILTER即是伴⾳滤波器选择设定项⽬,数据为"00"时,选择内部SIF电路处理全制式伴⾳信号;"01"时,选择外部电路处理6.5MHz伴⾳信号;"02"时,选择外部电路处理6.0MHz伴⾳信号;"03"时,选择外部电路处理全制式伴⾳信号。
918平台新功能与调试介绍(新品系列)
MSD6A901平台电视 机端口
•
•
•
基•
本•
功
• •
能•
•
•
•
•
•
•
1路射频输入 1路CI_PCMCIA接口 1路AV输入 1路YPbPr输入 1路VGA输入 3路HDMI输入 3路USB接口(一路为USB3.0) 1路TF卡接口 1路网络接口 1路拓展接口 1路AV视频输出 1路耳机声音输出 1路S/PDIF输出
智能EPG
一、概述: 本软件通过从网络服务器获取所有频道
的节目数据来展现给用户,扩展了电视 DTV或者用户所用机顶盒本身EPG的功能 ,实现了并可以控制机顶盒进行频道的切 换,让用户用一个遥控就能控制电视和机 顶盒,让用户优先使用电视的遥控器,回 归电视本质:让用户更好的收看电视节目 。本项目实现的功能如下:正在播放节目 列表、即将播放功能列表、所有频道的节 目信息、节目预约功能、频道切换功能, 下面将对这些功能进行逐一介绍。
在“视频”界面下,持续按压遥控器中的方向导航“下”键都会弹出图4-7所示 的界面。
:康佳推荐图标置顶 :使用频率较高,排序靠前
⑥
⑤
:降序排序 :升序排序
作用: ⑤:应用程序图标排序;
图4-7 “应用”界面图(2)
⑥:应用程序图标的卸载。点击“管理”后每个图标都会出现“删除”字样,但
康佳固化的应用程序系统将提示“无法删除”。
主界面介绍---应用1/2
在“视频”界面下,继续按压遥控器中的方向导航“右”键,将会弹出图4-6所
示的界面。
①
作用:
①:主界面快速切换
② ③
;
②:快捷设置图标;
③:康佳“应用中心
”推荐的应用程序;
