直线加速器

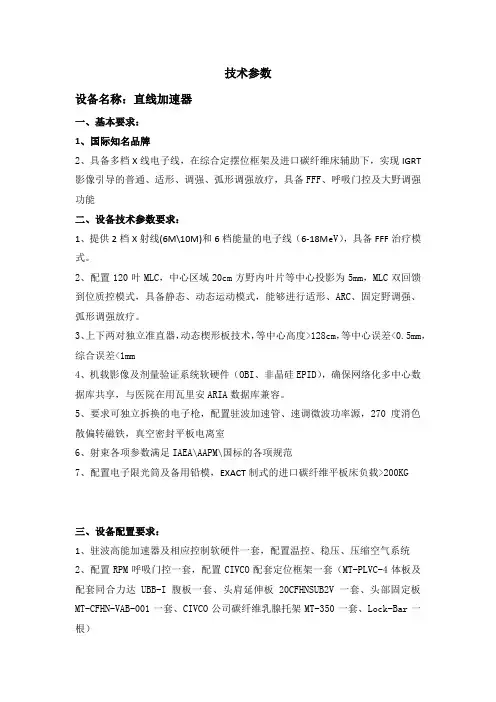

技术参数设备名称：直线加速器一、基本要求：1、国际知名品牌2、具备多档X线电子线，在综合定摆位框架及进口碳纤维床辅助下，实现IGRT 影像引导的普通、适形、调强、弧形调强放疗，具备FFF、呼吸门控及大野调强功能二、设备技术参数要求：1、提供2档X射线(6M\10M)和6档能量的电子线（6-18M eV），具备FFF治疗模式。
2、配置120叶MLC，中心区域20cm方野内叶片等中心投影为5mm，MLC双回馈到位质控模式，具备静态、动态运动模式，能够进行适形、ARC、固定野调强、弧形调强放疗。
3、上下两对独立准直器，动态楔形板技术，等中心高度>128cm，等中心误差<0.5mm，综合误差<1mm4、机载影像及剂量验证系统软硬件（OBI、非晶硅EPID），确保网络化多中心数据库共享，与医院在用瓦里安ARIA数据库兼容。
5、要求可独立拆换的电子枪，配置驻波加速管、速调微波功率源，270度消色散偏转磁铁，真空密封平板电离室6、射束各项参数满足IAEA\AAPM\国标的各项规范7、配置电子限光筒及备用铅模，EXACT制式的进口碳纤维平板床负载>200KG三、设备配置要求：1、驻波高能加速器及相应控制软硬件一套，配置温控、稳压、压缩空气系统2、配置RPM呼吸门控一套，配置CIVCO配套定位框架一套（MT-PLVC-4体板及配套同合力达UBB-I腹板一套、头肩延伸板20CFHNSUB2V一套、头部固定板MT-CFHN-VAB-001一套、CIVCO公司碳纤维乳腺托架MT-350一套、Lock-Bar一根）3、固定式LAP绿色激光灯一套、维修工具箱、示波器、万用表一套4、配套的网络化病案管理系统及排队叫号系统5、CIVCO水浴箱（48*64*13cm）、CIVCO电子泡沫切割机、CIVCO熔铅炉各一台。
医科达加速器
科医达电子加速器的特点
定位精准：容积旋转调强功能，三轴移动三轴旋 转；立体图像引导功能和配合CT定位 放射剂量准确：多档X光和电子线设置，照射深度 深 靶向三维调强治疗计划系统：实时影像，放射对 正常组织损害少，均匀照射
谢谢
电子加速器的分类
低能医用直线加速器：只提供一档 X射线能量，大 部分为6MV。国产加速器多为此型 中能医用电子直线加速器：提供一档或二档 X射线 （ 6 ～ 10MV ），并提供 4 ～ 5 档不同能量的电子线 （ 5 ～ 15MeV ）中能加速器除能治疗深部肿瘤外， 还可以治疗大部分表浅肿瘤。 高能医用电子直线加速器：提供二档 X射线，适应 不同体厚病人不同肿瘤深度治疗的需要。医科达 生产的加速器可以提供三档 X射线，称为三光子方 式，多档设置的目的是可提供更高能量的电子线 （ 5 ～ 22MeV ），分为 5 ～ 9 档，扩大了对表浅肿瘤 的治疗深度范围
医科达电子加速器介绍
肿瘤放射治疗的方法
放射性同位素产生的α 、β 、 γ 射线 X线治疗机和各类加速器产生的不同能量的X线 各类加速器产生的电子束、质子束、中子束、负 π 介子 以及其它重粒子束等
电子加速器的特点
ü ü ü
既可以产生高能X射线
又可以产生高能电子束
高能 X 射线：能量范围 6 ～ 15MV，可根据肿瘤治疗 深度选择不同的射线能量。高能X射线具有能量高、 穿透能量强、深度量大、皮肤剂量低、半影小等 优点
医科达直线加速器参数精
Precise 全数字直线加速器双模式旳数字化加速器,提供宽范围旳 X 线和电子线能量,充足满足放射治疗外照射旳临床需要。
具有如下详述旳特性和配置:1.0 射线束能量Precise 数字化加速器具有无可匹敌旳多能量可定制性:2档 X 射线能量(4~15MV 和 9档电子线能量(4~22MeV2.0 Precise 全数字直线加速器主机系统包括如下特性:独特设计旳滚筒式机架直线加速器-由强劲旳刚性构造带来旳高度可靠性和稳定性-开放旳机架构造,便于维修,需维护旳重要部件均分布在易于靠近旳位置-最低旳等中心高度(124cm ,具有最优旳临床可用性-最大旳等中心到治疗头旳净空间距离 45cm高效能旳行波加速管-行波加速管二十年无条件保用-容许较低旳电压梯度, 对行波加速管旳真空规定低, 使电子枪等部件可迅速拆卸并易于更换大功率 FasTraQ 磁控管:-专门旳紧凑型微波功率源, 5MW 功率输出,具有迅速调谐旳能力-迅速旳束流切换特性 <0.1秒-提供 24个月旳保用期独有旳滑雪式偏转系统:-完全旳消色散系统,并维持射束旳对称性-伺服控制旳三极磁偏转系统-精确旳靶点聚焦,极佳旳半影可单独拆卸更换灯丝旳电子枪-电子枪伺服系统反应迅速,保证束流能量旳精度-易于更换,维护费用低六通道开放式构造旳电离室-最新型超薄壁陶瓷材料电离室-自动校正 KTP (温度、湿度、气压 ,监测射线旳剂量、对称性和平坦度-具有长期旳高敏捷和高稳定性,适合精确旳伺服控制射线束流-反复精度:+/-0.5%-线性精度:+/-1%-2-10MU 时旳线性精度对保证 IMRT 旳放疗精度尤其重要-旋转(运动束流投照时旳稳定性:±1%-辨别率:0.1MU运动系统-用于操纵治疗头、机架及病人床旳运动-手控盒可操纵加速器旳所有动作-治疗头上有四个控制钮,可操纵治疗头旳所有运动-治疗床两边各有一种控制板,可操纵床旳所有运动-所有运动都是无线调速安全连锁系统-通过硬件限位和软件防碰撞二种方式,保证病人和操作人员旳安全真空系统-维持加速管和电子枪旳真空状态-在加速器中有效使用离子泵,有助于减少能源消耗,保护环境,并维持高旳开机率水冷系统(内循环-保证加速器旳频率稳定,进而保证能量旳稳定-用于加速器旳热互换3.0 直线加速器控制系统Desktop Pro关键控制系统特点如下:-全新旳第三代全集成、全数字控制系统,用于 Elekta 旳全数字直线加速器-保证更为平顺旳流程工作方式,有效地提高治疗病人旳周转率-基于 Windows 平台旳图形顾客界面,易学习和使用-模块化软件构造,配置安装多种功能模块,满足不一样旳临床治疗模式旳需要-便利旳系统可升级能力。
何提高医用直线加速器临床放疗精度
Ｈｏｗ ｔｏ
Ｉｍｐｒｏｖｅ
ｔｈｅ Ａｃｃｕｒａｃｙ ｔｈｅ
ｏｆ
Ｍｅｄｉｃａｌ ｏｆ
Ｌｉｎｅａｒ Ａｃｃｅｌｅｒａｔｏｒ Ｒａｄｉｏｔｈｅｒａｐｙ Ｐｒｅｃｉｓｉｏｎ １ ｉ
ｎｅａｒ
【ａｂｓｔｒａｃｔ】Ｏｉ
ｉｎｄｉｃａｔｏｒｓ
ｔｒｅａｔｍｅｎｔ． ｔｏ
ＳＣＵＳＳｅＳ
ቤተ መጻሕፍቲ ባይዱ
ｐｅｒｆｏｒｍａｎｃｅ
ａｃｃｅｌｅｒａｔｏｒ，ｅｎｇｉｎｅｅｒｉｎｇ ｔｈｅ
ｏｎ
Ｉｍｐｌ ｅｍｅｎｔａｔ ｉ
ａｎｄ
ｒａｄ ｉ ａ１
ｒａｎｇｅ
ｖａｌ ｉ ｄａｔ ｉ
ｏｎ
我院使川医科达（Ｓｙｎｅｒｇｙ－６１２０）带ＩＧＲＴ电子直线加速器，可实施验证，灵活控制、高精度、可再 现的兆伏级Ｘ线和电子柬，多重连锁保护。作为一种高科技产晶，在操作方面对使．｝ｆｊ人员提出了很高的 要求，对丁临床’Ｉ：稗师除了应在设备发生故障及时准确诊断故障点及排除故障外还要保证临床医用安全。 尽管Ｓｙｎｅｒｇｙ加速器在设计上做剑了最人的安全性和可靠性，但是操作人员必须严格按操作规程使用， 同时，临床Ｉ：程师也必须要有高度的责任心，过硬的专业技术水平，严谨的ｒ：作态度，否则可能导致严 重的伤害和医务安全事故。为了提高放疗治疗的质量，保障患者、Ｔ作人员的健康和安全，现就目前影 响放疗质量的各项性能指标、技术参数，为了提高放疗精度进行探讨。
ｌ首先要保证定位机
ＣＴｃｍ，加速器机械参数同步，尤其激光灯存在机械振动漂移导致不能重合，造成治疗靶区精度偏差， 给患者带米伤害。
２确保机器以下各项性能参数精度达到质量控制标准
２．１能量特性
我院放疗中心采Ｊ｝ｊ医科达Ｓｙｎｅｒｇｙ－１６２０刑带ＩＧＲＴ全臼动多叶光栅数字化加速器。每局川三维水箱 实测结果输…误筹为１．５％。并作能鞋曲线图，符合治疗要求。 ２．２等中心调查 首先将治疗床面升伉照射头４７．８ｃｍ，射野开启在ｌＯｃｍ×ｌＯｃｍ，机架旋转到０。，小机头旋转剑０。， 激光线凋剑３点疃合剑光野平面，川一片盒，装妤胶片，在片盒上贴女ｒ坐标纸，画女ｒ标识中心点，并使 射野义丝对准举标纸中心点，然后架上千指针，凋女，激光打在干指针尖上，旋转ｄ，毒ｄＬ头利机架剑每个角 度，使【｝｜心点始终不变，若存以：偏芹戍调１，干指针或微动片盒，反复调传直剑中心对应４ｉ变，最后取卜． 干指针凋Ｉｙ上卜．左右光栏剑ｌＯｃｍ×ｌＯｃｍ，圳３ｃＧｙ出来住胶片盒卜做女，中心，四角标记（Ｊｆｊ尖针穿孔）然 后洗ｆＪｊ胶片，显影肝观察义丝｜ｆｌ心，上卜．光栏对称，误莠丛剑±２ｍｍ，符合标准。
医用直线加速器的性能与特点
至少有一台远距离放射治疗装置 并具有模拟定位设备和相应的治 疗计划系统等设备。
≪放射诊疗管理规定≫
放射治疗场所应当按照下列要求配备并使 用安全防护装置、辐射检测仪器和个人防护用 品： 多重安全联锁系统 剂量监测系统 影像监控 对讲装置 固定式剂量监测报警装置 配备放疗剂量仪 剂量扫描装置 个人剂量报警仪
放射治疗使用的放射源主要有 三类： 放射性同位素产生的α 、β 、 γ 射线 X线治疗机和各类加速器产生的 不同能量的X线 各类加速器产生的电子束、质 子束、中子束、负π 介子以及其 它重粒子束等
放射治疗的概念
放射治疗是指用放射性同位素产生 的射线（如钴60、铯137、铱192等产生 的α 、β 、γ 射线）或X线治疗机产生的 X射线，加速器产生的高能X射线和电子 束、质子、快中子、负π 介子以及其它 重粒子束等来杀死肿瘤细胞，从而达到 治疗肿瘤的目的。
1.4.6 1.5 1.5.1 1.5.2 1.5.3 1.5.4 1.5.5 1.5.6 1.5.7 1.5.8 1.5.9 1.5.10
全身电子线照射功能
配合MLC可以实现快速容积旋转调强功能 机械运动系统 机架旋转角度及误差 机架旋转速度 TAD距离(cm) 等中心精度（mm) 等中心高度(cm) 等中心到机架纵向净空间(cm) 等中心到机头的净空间(cm) 准直器系统旋转范围及精度(度） 非对称性准直器：上独立准直器移动范围(cm) 非对称性准直器：下独立准直器移动范围(cm) 购买容积旋转调强加速器时可选此项
的吸收差别不显著，但对组织中气腔 应该进行剂量校正。如：肺组织。 单野并适当采用组织等效物做成的吸 收板，可满意地治疗表浅及偏心部位 肿瘤。单野照射时，临床医生可粗略 地根据公式计算所需电子线的能量： E0=3×d厚+2～3MeV
医用直线加速器
医用直线加速器医用加速器是生物医学上的一种用来对肿瘤进行放射治疗的粒子加速器装置。
带电粒子加速器是用人工方法借助不同形态的电场，将各种不同种类的带电粒子加速到更高能量的电磁装置，常称“粒子加速器”，简称为“加速器”。
要使带电粒子获得能量，就必须有加速电场。
依据加速粒子种类的不同，加速电场形态的不同，粒子加速过程所遵循的轨道不同被分为各种类型加速器。
目前国际上，在放射治疗中使用最多的是电子直线加速器。
电子直线加速器电子直线加速器是利用具有一定能量的高能电子与大功率微波的微波电场相互作用，能量电子直接引出，可作电子线治疗。
电子打击重金属靶，产生韧致辐射，发射X射线，作X线治疗。
根据电子与微波电场的作用方式不同，电子直线加速器分为行波加速器和驻波加速器。
一个最简单的电子直线加速器至少要包括，一个加速场所（加速管），一个大功率微波源和波导系统，控制系统，射线均整和防护系统。
当然市场上作为商品的设备要远比这些复杂，但这些基本部件都是必不可少的。
医用加速器的分类分类情况医用加速器按照能量区分可以分为低能机、中能机和高能机。
按照X能量的档位加速器分为单光子、双光子和多光子。
低中高能机的区分主要在于给出的电子线的能量。
医用加速器用于放疗的适应症1、当其用于常规放疗时其适应症为：医用加速器适应症广泛，可用于头颈、胸腔、腹腔、盆腔、四肢等部位的原发或继发肿瘤，以及手术后残留的术后或手术前的术前治疗等。
西门子直线加速器它所产生的高能X线具有照射深度强，射线集中等优点为，不仅能有效杀死癌细胞，而且能保护正常组织少受损伤，是治疗深部肿瘤的理想设备。
它优于国产加速器，可以产生六档电子线，为肿瘤治疗提供了更好的方法。
高能X线具有皮肤损伤小，照射量高，保证正常组织效果好的特点，主要用于治疗深部肿瘤，高能电子束，能量可变，可根据不同的肿瘤深度进行调节选择，可用于恶性肿瘤和偏心性肿瘤的治疗，术中放疗也多用于高能电子束。
恶性肿瘤患者的治疗提倡的是综合治疗，放射治疗是不可缺少的手段，约有70%的患者需行放射治疗，医用直线加速器是现今国际上先进的放疗设备。
医用直线加速器系统技术规格要求
系统架构：支持C/S 系统架构
13.3.1.3
操作系统：支持X86硬件架构的网络操作系统
13.3.1.4
数据库：关系数据库微软SQL Server
13.3.2
放疗数据库应用软件：建立和运行于上述服务器数据库系统平台上的应用软件和用户界面程序。病人治疗数据，包括文字资料和治疗计划数据，集中存储在服务器数据库中，联网工作站之间信息资源共享。
13.3.2.1
用户权限管理：用户权限集中管理
13.3.2.2
电子病历软件功能：配备应用软件系统，对病人数据、治疗计划的浏览功能
13.3.2.2.1
病人基础资料管理：实现病人基础ADT数据的录入
13.3.2.2.2
登记：患者原始数据录入，快速检索患者资料、医嘱、治疗安排等相关信息
13.3.2.2.3
11.2
系统要求及参数
12.2.1
系统应能将上述数据以数字化方式存储，并能与其他计算机系统通过网络进行相关的数据传输。
12.2.2
系统能进行CT模拟、全自动影像融合与配准、头颈部及体部肿瘤高精度放射治疗，能够进行逆向调强治疗计划设计。
12.2.3
系统应完全遵从DICOM标准，以实现医学影像共享
12.2.4
Smart Sequencing® 约束子野执行的优化，使step-and-shoot子野更有效：子野更少，最低的MU跳数。
12.3.4.2.8
子野形状优化（SSO）能够改善计划的质量和子野执行效率
12.3.5
计算方式
12.3.5.1
能提供三种不同的光子线剂量算法
*12.3.5.2
光子线蒙卡XVMC算法：精确度等于蒙卡金标准，比常规蒙卡快20~30倍。
SYNERGY VMAT直线加速器
Elekta Synergy影像引导医用直线加速器医科达有限公司Elekta Ltd.ELEKTA放疗产品推介书1．Elekta公司简介2．放射治疗整体解决方案1)Synergy影像引导医用直线加速器2)MOSAIQ 肿瘤信息管理系统3)Monaco三维适形、调强放疗计划系统3．国内部分用户名单4．医科达的陪训及维修技术服务5．推荐配置医科达有限公司简介医科达有限公司成立于1948年,总部设在瑞典。
其医用直线加速器工厂位于英国的Crawly，是世界著名的医用直线加速器生产厂家之一。
目前，在高端产品方面具有绝对的领导地位，随着新技术的发展和应用，医科达有限公司走在了其它竞争厂家的前面。
近几年，在中国的高能直线加速器市场上占有超过50%的份额，而在IGRT图像引导放射治疗直线加速器市场上占有超过70%的份额。
其加速器设备的发展历程如下：1948年, 研制出3.5MeV直线加速器1949年, 引入Leksell立体定向系统1952年, 研制出15MeV研究用直线加速器1953年, SL48医用加速器治疗首例病人1954年, 生产出第一台双模式直线加速器(15MeV光子和电子线)1957年, 专业设计,制造及生产直线加速器1964年, 生产出SL75直线加速器1967年, 制造SL75-10,6MV x射线和10MeV电子线直线加速器1968年, 生产出第一台Leksell Gamma刀1973年, 生产出第一台双光子,带电子线的直线加速器1978年, 产出SL-5,世界第一台最低等中心的直线加速器1985年, 研制出第一台全数字化加速器1990年, 生产出第一台集成化MLC1992年, 3D治疗计划系统的先驱----Render-Plan-3D诞生1993年, 推出第一台影像引导系统1996年, 推出立体定向体架1997年, 并购Philips放射治疗部门,并组建医科达放疗公司1998年, 推出医科达Precise Solutions1999年, 推出Precise 治疗系统,包括新的治疗床,主控制台和用户界面,数字加速器和集成化MLC1999年, 推出Leksell Gamma刀,使放疗外科的技术更精确. 推出常规模拟定位机PreciseSIM。
医用直线加速器比较表
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享
Elekta加速器具有最大的净空间与最小的机头直径：净空间最大（45cm），机头直径最小（62cm）。
这对于治疗摆位很重要。
尤其是作立体定向放射治疗技术（头、体刀）或开展适形调强技术，特别是对在非共面治疗中由于床旋转角度的限制而无法治疗的一些病如盆腔放疗等。
专业知识分享
拥有全球三十几家国际著名大学和医院战略联盟单位。
这不仅仅是Elekta产品研发技术创新的强大支持，也是Elekta的客户进行全方位的学术交流、成果共享的丰富资源，这对提高医院的学术地位乃至业内知名度都有显而易见的影响。
专业知识分享。
医用直线加速器技术参数
- 3 - / 18
4.6 5 5.1
5.2 5.3 5.4 5.5
5.6
6 6.1 6.2 6.3 6.4 6.5 *6.6 6.7 6.8
6.9 6.10 6.11 6.12 6.13 6.14 6.15 6.16 6.17 6.18 6.19 6.20 6.21 6.22
6.23 6.23.1 6.23.2 7
- 4 - / 18
7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 8 8.1 8.2 8.3 8.4 8.5 8.6 8.7 8.8
*8.9 8.10 8.11 8.12 8.13 8.14 8.15
8.16
9 9.1 9.1.1 9.1.2 9.1.3
9.1.4
*9.1.5 9.1.6 9.1.7
治疗床：治疗床的 4 个维度的运动均可在一个控制台上完成 运动控制：调速电机控制，可调速运动 负载能力：≥227 公斤 治疗床位移精度：≤0.5mm 垂直移动范围：移动范围 ≥106cm。 前后移动范围：≥145cm 左右移动范围：≥49cm 治疗床的等中心旋转：≥+/-95 度 治疗床的旋转误差：≤ ±0.3 度 多叶准直器系统 准直器规格：内置式电动多叶准直器 叶片位置精度：≤±1mm 叶片重复精度：≤±0.5mm 相对两叶片的精度（叶片端面到叶片端面）：≤0.25mm 相对两叶片的静态最小间隙（叶片端面到叶片端面）：≤0mm 相对两叶片的动态最小间隙（叶片端面到叶片端面）：≤0.5mm 叶片精度保证机制：线性编码器 多叶准直器的端面半影: ≤4.5mm (SAD=100cm，水下 Dmax 处, 10 x 10cm 射野) 物理叶片在等中心处的最小投影宽度：≤0.5cm 叶片数量(射野 40×40cm)：≥60 对。 叶片过中心线最大距离：20cm 叶片独立运行速度（不包含叶片盒运动）：≥2.5cm/s 漏射率（包含独立准直器）：≤ 0.02% 多叶准直器的静态调强应用：可进行静态调强 Step & shoot 的应用。 多叶准直器的动态调强应用：可进行动态调强 Sliding Windows 的应 用。 多叶准直器的容积旋转调强应用：可进行容积旋转调 强 Volumetric Modulated Arc Therapy 的应用 MV 图像引导系统 硬件系统要求 成像方式：采用“非晶态硅”的平板型直接数字化成像检测器 探测器规格：动态整体板，非拼接平板 运动方式：由马达驱动，可在 X,Y,Z 三轴方向运动。病人进行摆位验证 后可完全收回到初始安全位置，避免射线照射。 操作方式：平板的所有运动均可在控制室操作，操作人员无需进入治疗 室 成像探测器的有效图像感应面积：≥41cm*41cm 空间分辨率：≥1280×1280 像素 像素灰度分辨率：≥16bit/pixel
医用直线加速器
医用直线加速器医用加速器是生物医学上的一种用来对肿瘤进行放射治疗的粒子加速器装置。
带电粒子加速器是用人工方法借助不同形态的电场，将各种不同种类的带电粒子加速到更高能量的电磁装置，常称“粒子加速器”，简称为“加速器”。
要使带电粒子获得能量，就必须有加速电场。
依据加速粒子种类的不同，加速电场形态的不同，粒子加速过程所遵循的轨道不同被分为各种类型加速器。
目前国际上，在放射治疗中使用最多的是电子直线加速器。
电子直线加速器电子直线加速器是利用具有一定能量的高能电子与大功率微波的微波电场相互作用，能量电子直接引出，可作电子线治疗。
电子打击重金属靶，产生韧致辐射，发射X射线，作X线治疗。
根据电子与微波电场的作用方式不同，电子直线加速器分为行波加速器和驻波加速器。
一个最简单的电子直线加速器至少要包括，一个加速场所（加速管），一个大功率微波源和波导系统，控制系统，射线均整和防护系统。
当然市场上作为商品的设备要远比这些复杂，但这些基本部件都是必不可少的。
基本介绍医用加速器按照能量区分可以分为低能机、中能机和高能机。
不同能量的机器的X 线能量差别不大一般为4/6/8MeV，有的到10MeV。
按照X 能量的档位加速器分为单光子、双光子和多光子。
低中高能机的区分主要在于给出的电子线的能量。
和高能物理用电子直线加速器相比，1—50MeV 属于低能范围，但对临床使用，能量为50MeV 的医用电子直线加速器属于高能范围。
低能医用电子直线加速器(1)只提供一挡X-辐射，用于治疗深部肿瘤，x-辐射能量4—6MV，采用驻波方式时加速管总长只有30cm 左右，无需偏转系统，同时还可省去聚焦系统及束流导向系统，加速管可直立于辐射头上方，称为直束式。
直束式的一个优点是靶点对称。
(2)加速管输出剂量率经过在大面积范围均整后一般为2-3Gy／min·m，设计良好时可达4-5Gy／min·m，一次治疗时间仅约需1min。
由于只有一挡X-辐射，整机结构简单，操作简便。
医用直线加速器技术规格
X线剂量率的稳定性
在两分钟内变化≤+/-3%
9
电子线剂量率稳定性
在两分钟内变化≤+/-3%
四
特殊治疗模式
1
弧形治疗
1．1
角度剂量率
0 º ~ 10º/MU
1．2
角度剂量率的调节精度
≤0。1MU/度
1．3
剂量总误差
≤0。5MU
1．4
旋转角度误差
≤0。5度
1．5
旋转角度及方向
机架及准直器可旋转范围≥360°，双向
1．4
靶与均整块
各档X线应具有独立的均整块。
1．5
束流击靶点精度
不超过1mm直径的圆点（典型值）
1．6
X线射野尺寸
0。5x0。5cm至40x40cm (SSD=100cm)
1．7
X线平坦度
100cm TSD下，10cm深处，射野面积5cm×5cm~30cm×30cm之间，平坦度≤1。06；10cm×10cm~40cm×40cm之间，平坦度≤±3%
1．11
小于5MU剂量照射时的线性精度
≤1%
1．12
X线泄漏
在垂直于射野中心轴并通过等中心的平面内，最大射野外，半径两M内辐射0。1%。
在其它所有的方向上，距离电子加速路径（电子枪与靶之间或电子枪与散射片之间）1 m处的X线吸收剂量，将不超过等中心处吸收剂量的0。2%
2
电子线
2．1
电子线能量
4至22MeV，6档可选,最高达到18MeV以上
1套
15
操作手册和维修手册及电路图
1套
16
多叶准直器系统
1套
17
实时影像验证系统（EPID）
varian vital beam 技术参数
varian vital beam 技术参数
Varian Varian Vital Beam 是一款高端的医用直线加速器，主要用于肿瘤治疗。
以下是其技术参数的简要概述：
1. 治疗模式：Vital Beam 具备多种治疗模式，包括IMRT（强度调制放射治疗）、VMAT（容积旋转调强放射治疗）和SBX（静态束放射治疗）。
2. 射线类型：Vital Beam 支持X 射线和电子束放射治疗。
3. 最大输出功率：Vital Beam 的最大输出功率为100 kW。
4. 束流稳定性：Vital Beam 具备高精度的束流稳定性控制系统，确保治疗过程中束流的稳定性。
5. 治疗床：Vital Beam 配备有先进的治疗床，可以实现多轴向的运动，以满足患者和治疗计划的需求。
6. 图像引导：Vital Beam 配备了先进的图像引导系统，如kV 成像、CBCT（锥形束计算机断层扫描）等，以确保治疗的精度和安全性。
7. 治疗计划系统：Vital Beam 搭载了高效的treatment planning system（TPS），可以实现快速的剂量计算和治疗计划制定。
8. 安全性：Vital Beam 遵循严格的辐射安全标准，确保患者和医护人员的安全。
9. 网络兼容性：Vital Beam 支持与医院网络连接，便于医生和患者之间的信息交流及数据管理。
10. 占地面积：Vital Beam 的占地面积相对较小，便于安装和空间规划。
请注意，以上信息仅供参考，实际产品参数可能因型号和配置的不同而有所差异。
如需获取详细的技术参数，请联系Varian 公司或相关销售代表。
