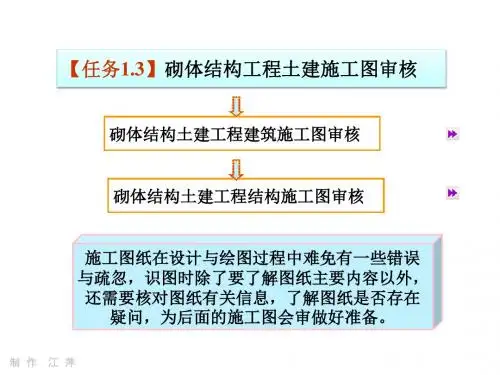

施工图识读与会审1.3砌体结构工程土建施工图审核
步骤2 审核建筑平、立、剖面图 （1）建筑平面图的审核 审核要点 ①底层平面图中指北针、剖面图剖切 位置、散水的表示是否缺漏。 ②局部定位尺寸、标高？
③门窗编号、数量与门窗表是否一致。
④楼梯上下方向标注是否缺漏，或与楼梯详图是否一致。 ⑤屋顶平面图中上人孔、水箱、检修梯等是否缺漏。 ⑥主要建筑构造节点做法是否缺漏。
步骤3 审核建筑详图
审核要点
①楼梯布置是否符合《强制性条文》， 如楼梯平台上部及下部过道处的净高违 反不应小于2.00m的规定；楼段净高？ ②栏杆设计是否符合《强制性条文》， 如栏杆高度违反不应小于1.05m的规定； 有儿童活动的场所，栏杆设计？ ③节点详图造型、尺寸、标高与平面图 或剖面图是否符合。
【任务1.3】砌体结构工程土建施工图审核
分项任务1.3.2 砌体结构土建工程结构施工图审核 主要围绕施工图制图要求， 设计采用的材料强度及结构选 型是否符合规范规定，结构施 工图与建筑施工图是否协调一 致进行审核。
审核实例：某小区13#楼结构施工图 （图1-157～图1-163）。
制 作 江 萍
分项任务1.3.2 砌体结构土建工程结构施工图审核
步骤2 基础平面图审核 审核要点 ①桩位说明是否完整准确，如桩顶标高、桩 长、进入持力层深度等，桩基施工控制要求 是否合理，沉管或成孔有无困难。 ②桩位标注是否个别缺漏，与桩基平面图对照是否有误。 ③基础构件定位？
④基础详图?
⑤基础平面位置和高度方向与排水沟、 集水井、工艺管沟布置是否碰头 。
分项任务1.3.2 砌体结构土建工程结构施工图审核 步骤3 审核楼（屋）面板结构平面图 审核要点
审图是一项综合性很强的技术工作， 需要考虑的事项千头万绪，有些疏漏在 所难免。在审图时若有一份清单对照检 查就可以帮助审图者避免重大的疏漏。

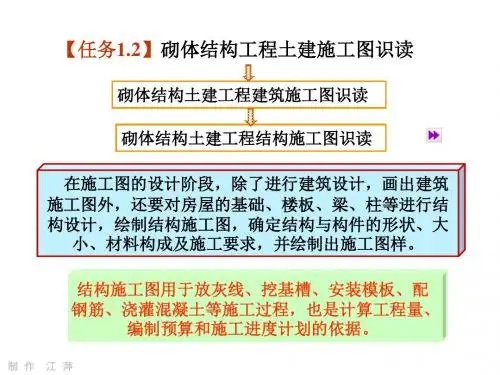

施工图识读与会审1.2.2砌体结构土建工程结构施工图识读
分项任务1.2.2砌体结构土建工程结构施工图识读
相关资讯
3常用构件代号、钢筋图示方法及钢筋尺寸注法 （2）钢筋图示方法
见表1-1-19及表1-1-20
分项任务1.2.2砌体结构土建工程结构施工图识读 3常用构件代号、钢筋图示方法及钢筋尺寸注法 （1）常用构件代号 （2）钢筋图示方法 （3）钢筋尺寸注法
f y 270N / mm2
分项任务1.2.2砌体结构土建工程结构施工图识读 步骤2识读结构平面布置图 （1）识读基础图 （2）识读楼层结构平面布置图 （3）识读屋面结构平面图
平屋顶与楼层的结构布置的不同之处：
• • • • •
a）平屋顶的楼梯间，满铺屋面板； b）带挑檐的平屋顶有檐板； c）平屋顶有检查孔和水箱间； d）楼层中的厕所小间用现浇钢筋混凝土板， 而屋顶则可用通长的空心板； e）平屋顶上有烟囱、通风道的留孔。
基础的细部尺寸即基础墙的宽度、柱外形尺 寸以及它们的基础底面尺寸。
基础的定位尺寸也就是基础墙（或柱）的轴线尺寸。
①识读基础平面布置图
ⅰ 图示特点
ⅱ 识读方法 • • • • • 图名 了解是那个工程的基础， 绘图比例是多少。 纵横定位轴线编号 注意与房屋平面图对照 基础墙、柱以及基础底面的形 状、大小尺寸及其与轴线的关 系。 基础梁的位置和代号 基础平面图中剖切线及其编号
3 1）常用构件代号 空心板 KB （ 4 5 6 7 8 9 10 槽形板 楼梯板 盖板 梁 屋面梁 吊车梁 圈梁 CB TB GB L WL DL QL 13 14 15 16 17 18 19 20
常用构件代号“国标”规定见表 1-17 基础梁 JL 23 构造柱
楼梯梁 框架梁 屋架 框架 刚架 支架 基础 TL KL WJ KJ GJ ZJ J 24 25 26 27 28 29 30 桩 挡土墙 地沟 梯 雨篷 阳台 预埋件

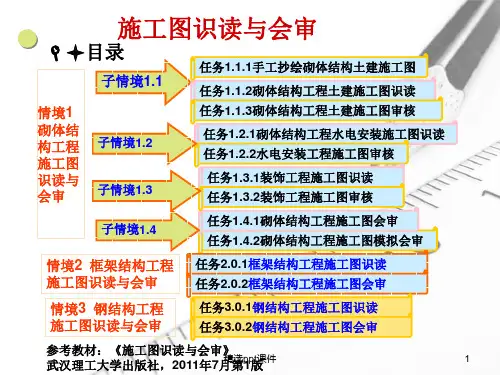

施工图识读与会审》1.1.2.1砌体结构工程施工图识读与会审(33P)
建筑物的等级是如何划分的？
精选ppt课件
5
分项任务1.1 .2.1砌体结构土建工程建筑施工图识读
相关资讯
2 砌体材料
1 建筑物的等级划分 2 砌体材料 3 图例符号
4 建筑主要构配件
砌体是指由块材和砂浆砌筑而成的整体
块材包括烧结普通砖、混凝土砌块、天然石材等。
砂浆用于将单块的块材黏结成一整体，铺平受力面，使 应力均匀传递，填满了块材间的缝隙，降低了砌体的透 风性，从而提高了砌体的隔热、防水和抗冻性能。
②按墙体受力方式分为承重墙和非承重墙
③按构造方式墙体分为实体墙、空体墙和组合墙三种； 按施工方法墙体分为块材墙、板筑墙和板材墙三种
精选ppt课件
8
ቤተ መጻሕፍቲ ባይዱ
分项任务1.1 .2.1砌体结构土建工程建筑施工图识读
4 建筑主要构配件
（1）墙体
（2）门窗
识识示例窗的组成
门窗必须根据有关规范和建筑使用 要求来进行其形式及尺寸大小的设计
3）识读总平面图
（1）图示内容
②主要建筑物和构筑物的名称、层数、定位（坐标或相 互关系尺寸）。
③广场、停车场、运动场地、道路等的定位 ④指北针或风玫瑰图。 ⑤注明设计依据、尺寸单位、比例、坐标及高程系统等。 ⑥技术经济指标
（2）识读步骤
①查看图名、比例、图例及有关文字说明， 了解用地功能和工程性质。
②看图纸目录表内容，了解图纸编排顺序、图纸名称、图纸大小等
③核对图纸数量
2）识读施工总说明
由于地区和工程间的差异，施工总说明（或建
筑设计总说明）的内容和编排顺序随具体工程而
各有不同，但都是对建筑施工图的补充。
精选ppt课件
12
砌体结构土建工程结构施工图识读共37页
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
砌体结构土建工程结构施工图识读
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
Thank you
ห้องสมุดไป่ตู้
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
砌体结构土建工程结构施工图识读
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
Thank you
ห้องสมุดไป่ตู้
施工图识读与会审项目4砌体结构工程施工图会审与模拟会审
②核对建筑尺寸与结构尺寸在轴线、开间、 进深这些基本尺寸上是否一致。
步骤2 不同专业施工图之间的核对 （1）建筑施工图与结构施工图的校核 ③核对建筑施工图的标高与结构施工图标高 之差值是否与建筑构造层厚度一致。 a.如某楼层建筑标高为3.000m，结构标高为2.950m， 其差值为5cm。从详图或剖面图引出线上所标出的楼面 构造做法，假如为30mm厚细石混凝土找平层，20mm 厚1∶2∶5水泥砂浆面层，总厚为50mm（即5cm）， 那么差值与构造厚度相同，这称为一致。 b建筑和结构二者标高不配合的情形。假如降低结构 标高，而又发生结构构造或其他设施与结构发生矛盾， 所以审图必须全面考虑并设想修正的几个方案。
【任务4.1】砌体结构工程施工图会审
任务实施
步骤2 不同专业施工图之间的核对 （2）土建与给排水施工图的相互校核 核对要点 ①注意标高的一致性 如给排水出、入口的标高是否与土建结构适应，有无相碍 的地方；基础的留洞是否影响结构；管子过墙碰不碰地梁。 ②上下层房间使用功能不同的处理 ③给排水管道设置及处理
步骤2 不同专业施工图之间的核对
（2）土建与给排水施工图的相互校核 ②上下层房间使用功能不同的处理
a上面为住宅的厨房或厕所，下面正好是 商店中间部位，这就要在管道的走向上做处 理，建筑上应做吊顶天棚进行装饰。
b如在一栋房屋验收时才发现一根给水管道由于上下房 间不同，在无用水的下层房间边墙正中间一根水管立在那 里，损害了房间的完美，就只能重新改道修正。
【任务4.1】砌体结构工程施工图会审
任务实施
步骤2 不同专业施工图之间的核对 （3）土建与电气施工图之间的校核 一般民用建筑采用明线安装的线路，仅在 过墙、过楼板等处解决留洞问题，其他矛 盾不甚明显。而当工程采用暗线并埋置管 线时，它与土建施工的矛盾就会经常遇到。 ①比如在楼板内为下层照明要预埋电线管，审图 时就应考虑管径的大小和走向所处的位置。
步骤2 不同专业施工图之间的核对 （1）建筑施工图与结构施工图的校核 ③核对建筑施工图的标高与结构施工图标高 之差值是否与建筑构造层厚度一致。 a.如某楼层建筑标高为3.000m，结构标高为2.950m， 其差值为5cm。从详图或剖面图引出线上所标出的楼面 构造做法，假如为30mm厚细石混凝土找平层，20mm 厚1∶2∶5水泥砂浆面层，总厚为50mm（即5cm）， 那么差值与构造厚度相同，这称为一致。 b建筑和结构二者标高不配合的情形。假如降低结构 标高，而又发生结构构造或其他设施与结构发生矛盾， 所以审图必须全面考虑并设想修正的几个方案。
【任务4.1】砌体结构工程施工图会审
任务实施
步骤2 不同专业施工图之间的核对 （2）土建与给排水施工图的相互校核 核对要点 ①注意标高的一致性 如给排水出、入口的标高是否与土建结构适应，有无相碍 的地方；基础的留洞是否影响结构；管子过墙碰不碰地梁。 ②上下层房间使用功能不同的处理 ③给排水管道设置及处理
步骤2 不同专业施工图之间的核对
（2）土建与给排水施工图的相互校核 ②上下层房间使用功能不同的处理
a上面为住宅的厨房或厕所，下面正好是 商店中间部位，这就要在管道的走向上做处 理，建筑上应做吊顶天棚进行装饰。
b如在一栋房屋验收时才发现一根给水管道由于上下房 间不同，在无用水的下层房间边墙正中间一根水管立在那 里，损害了房间的完美，就只能重新改道修正。
【任务4.1】砌体结构工程施工图会审
任务实施
步骤2 不同专业施工图之间的核对 （3）土建与电气施工图之间的校核 一般民用建筑采用明线安装的线路，仅在 过墙、过楼板等处解决留洞问题，其他矛 盾不甚明显。而当工程采用暗线并埋置管 线时，它与土建施工的矛盾就会经常遇到。 ①比如在楼板内为下层照明要预埋电线管，审图 时就应考虑管径的大小和走向所处的位置。
施工图识读与会审2.1砌体结构水电安装工程施工图识读
任务实施
步骤1 识读设计说明及主要材料统计表
设计说明主要包括设计范围、工程概况、管材的选用、 管道的连接方式、卫生洁具的安装、标准图集的代号等。
主要材料统计表是设计者为使图纸能顺利 实施而规定的主要材料的规格型号。
识读方法与步骤
①通过图纸目录了解给排水施工图纸张数、组成。 ②识读设计说明了解工程概况、主要施工管材的选择及连接 方式、卫生洁具的规格型号、采用的标准图集代号等内容。 ③识读主要材料统计表了解主要施工材料的规格型号及用量。
步骤2 识读平面布置图
识读图1-2-2室内给排水管道平面布置图。 ①识读底层平面图
识读时从室外给水引入总管开始沿水流方 向经过给水横管到用水设备，到排水横管， 再到室外市政排污管网的顺序进行。
②识读标准层平面图
识读时从给水干管开始沿水流方向经过给水横管到 用水设备，到排水横管，到排水干管的顺序进行。
分项任务2.1.1
砌体结构水电安装工程 室内给排水施工图识读
步骤2 识读平面布置图 图示内容 ①用水设备的类型及位置。
②各立管、水平干管、横支管的各层平面位置、 管径尺寸、立管编号以及管道的安装方式。
③各管道零件如阀门、清扫口的平面位置。
④在底层平面图上，还反映给水引入管、污水排出管的管径、 走向、平面位置及与室外给水、排水管网的组成联系。
步骤3 识读系统轴测图 系统轴测图用轴测投影的方法绘制，分别表示给排水 管道系统的上下层之间，前后、左右之间的空间关系。
图示方法及内容
①斜等轴测投影原理绘制，与坐标轴 平行的管道在轴测图中反映实长。 ②空间交叉的管道的判别。 ③给水管道——粗实线，排水管道——粗虚线。 ④排水管应标出坡度，箭头表示坡降方向。 ⑤标注： 管径尺寸、 立管编号；
施工图识读与会审1.1.1点、线、面投影作图
2. 投影与工程图 （1）投影 ①投影的形成 ②投影的分类 （2）工程上常用的投影图 ①透视投影图 ②轴测投影图 ③ （多面）正投影图 ④标高投影图
制图工具、用品及其用法 投影与工程图 点、直线、平面的投影规律
2. 投影与工程图
（1）投影
建筑工程所用的施工图，都是用 投影法（还有图示规定）绘制的
问题多多？？ 名称？ 编号？
。 。
分项任务1.1.1 点、线、面投影作图 相关资讯
制图工具、用品及其用法 投影与工程图 点、直线、平面的投影规律
1. 制图工具、用品及其用法
（1）图板、一字尺、丁字尺、三角板和比例尺的用法
（2） 墨线笔及绘图墨水
（3）圆规和分规的使用方法
（4）图纸及绘图铅笔要求
（5）其它其他制图用品
（1）图板、一字尺、丁字尺、三角板和比例尺的用法
砌体结构房屋 （也常称混合结 构）——由钢筋混 凝土作屋（楼）盖 （水平承重构件）， 用砌体材料作墙、 柱（竖直承重构件） 乃至基础所组成的 房屋。 砌体结构工程施工图识读与审核，围绕对砌体结构 土建工程施工图的识读展开，掌握施工图识读方法和要 领，并通过进一步对砌体结构施工图中“错、碰、漏” 等问题的审核与模拟会审，达到熟识砌体结构施工图的 目的，从而为实践中指导工人按图施工打下坚实的基础。
4）平面的投影规律
（１）一般位置平面 （2）特殊位置平面
3.点、直线、平面的投影
1）三面正投影图分析
（1）三个投影的特性 水平面——H面 （ x， y） 左右、前后（长、宽） 正面——V面 （x，z） 左右、上下（长、高） 侧面——W面 （y，z） 前后、上下（宽、高） （2）三个投影之间的关系
V面、H面——“长对正”； V面、W面——“高平齐”； H面、W面——“宽相等” ——三面正投影的三等关系
制图工具、用品及其用法 投影与工程图 点、直线、平面的投影规律
2. 投影与工程图
（1）投影
建筑工程所用的施工图，都是用 投影法（还有图示规定）绘制的
问题多多？？ 名称？ 编号？
。 。
分项任务1.1.1 点、线、面投影作图 相关资讯
制图工具、用品及其用法 投影与工程图 点、直线、平面的投影规律
1. 制图工具、用品及其用法
（1）图板、一字尺、丁字尺、三角板和比例尺的用法
（2） 墨线笔及绘图墨水
（3）圆规和分规的使用方法
（4）图纸及绘图铅笔要求
（5）其它其他制图用品
（1）图板、一字尺、丁字尺、三角板和比例尺的用法
砌体结构房屋 （也常称混合结 构）——由钢筋混 凝土作屋（楼）盖 （水平承重构件）， 用砌体材料作墙、 柱（竖直承重构件） 乃至基础所组成的 房屋。 砌体结构工程施工图识读与审核，围绕对砌体结构 土建工程施工图的识读展开，掌握施工图识读方法和要 领，并通过进一步对砌体结构施工图中“错、碰、漏” 等问题的审核与模拟会审，达到熟识砌体结构施工图的 目的，从而为实践中指导工人按图施工打下坚实的基础。
4）平面的投影规律
（１）一般位置平面 （2）特殊位置平面
3.点、直线、平面的投影
1）三面正投影图分析
（1）三个投影的特性 水平面——H面 （ x， y） 左右、前后（长、宽） 正面——V面 （x，z） 左右、上下（长、高） 侧面——W面 （y，z） 前后、上下（宽、高） （2）三个投影之间的关系
V面、H面——“长对正”； V面、W面——“高平齐”； H面、W面——“宽相等” ——三面正投影的三等关系
施工、监理结构图纸会审知识总结,学会终生受用!
施工、监理结构图纸会审知识总结，学会终生受用！引言：施工、监理结构图纸会审是在建筑工程施工过程中非常重要的一环。
通过会审可以有效地减少施工过程中的错误和纠纷，提高施工效率和质量。
因此，深耕一线的工程师应该具备丰富的审图经验，以确保项目的顺利进行。
一、解释结构图纸会审：结构图纸会审是指工程各参与方（施工方、监理方等）对结构图纸进行细致、全面的审查和讨论的过程。
它的主要目的是确保设计方案的可行性，消除施工过程中的各种隐患和矛盾。
会审的流程通常包括图纸检查、会议讨论、问题整理和解决等步骤，确保图纸内容的准确性和完整性。
二、常见的会审知识总结：1. 图纸标准规范：会审人员应熟悉各种图纸标准规范，包括国家标准、行业标准和设计单位的规范要求。
他们需要了解图纸的格式、标记、图例、比例尺等，确保图纸的可读性和理解性。
2. 施工工艺要求：会审人员需要了解各个施工工序的技术要求和标准。
他们需要对施工工艺进行全面的了解，并判断设计方案的合理性和可行性。
例如，对于混凝土结构，会审人员需要了解混凝土配合比、浇筑工艺、施工工序等，以确保施工的安全和质量。
3. 现场施工特点：会审人员应该具备现场施工的实际经验，了解各种施工工艺和现场操作要求。
他们需要考虑到施工现场的限制条件和实际情况，在会审过程中提出合理的建议和修改意见。
4. 设备和材料选用：会审人员需要熟悉各种施工设备和材料的性能和特点。
他们需要在会审过程中对设备和材料的选用提出建议，确保施工的安全性和经济性。
三、会审知识的重要性和实际应用价值：会审知识对于工程项目的成功进行具有重要意义。
通过会审可以减少施工过程中的错误和纠纷，提高工程的质量和安全性。
会审还可以发现设计方案的不足和改进空间，提供更好的施工方案和技术支持。
此外，会审知识还可以帮助工程师从整体上把握工程项目，确保施工的顺利进行。
四、建议学会并持续更新会审知识：深耕一线的工程师应该不断学习和更新会审知识，以提高自身的工作效率和质量。
砌体结构土建工程建筑施工图识读
建筑平面图
图书馆建筑平面图展示了各层书库、阅览室、 借阅区等区域的布局。
立面图
图书馆立面图展示了建筑的外立面造型、门 窗样式、屋顶结构等。
剖面图
图书馆剖面图展示了建筑内部的结构层次、 梁板柱的布置和连接方式。
详图
图书馆详图展示了建筑细部的构造做法、节 点大样等。
实例四：某商业中心建筑施工图的识读
建筑平面图
特点
砌体结构具有较好的抗压和耐久 性能，材料来源广泛，施工工艺 简单，造价相对较低。
砌体结构的分类与适用范围
分类
根据主要承重材料的不同，砌体结构 可分为砖砌体、石砌体、小型空心砌 块砌体等。
适用范围
适用于一般民用和工业建筑，尤其是 多层住宅、办公楼等建筑。
砌体结构的发展历程与趋势
发展历程
砌体结构有着悠久的历史，从古代的砖石建筑到现代的小型空心砌块建筑，其 发展历程漫长。
03
注意剖面图上的剖切符号和索引符号，以便查找更多的详细 信息。
建筑详图的识读
01 查看建筑物的各个细部，包括门窗的构造、墙体 的构造、屋顶的排水等。
02 了解各细部的材料、尺寸和构造方式，以便在实 际施工中准确执行。
03 注意详图上的索引符号，以便查找与该细部相关 的其他详图或图纸。
04 砌体结构土建工程建筑图 实例解析
建筑施工图还包括门窗表、墙身大样 图、楼梯详图等，这些是建筑细部构 造的补充说明，用于指导施工和安装 。
建筑施工图的图示方法与规定
01
建筑施工图的图示方法包括正投 影法、轴测投影法、透视投影法 等，其中正投影法是最常用的方 法。
02
建筑施工图的图示规定包括线型 、比例、符号、标注等，这些规 定是统一的，必须严格遵守。
常用图纸之建筑砌体结构施工图识读
况和各构件之间的相互关系。
承重构件：基础、承重墙、柱、梁、板、屋架、屋面板和楼梯等。
第四章 砌体结构施工图识读
4.1 识读基础图
4.2 砌体结构施工平面图的 识读
4.3 砌体结构的圈梁布置图 4.4 砌体结构的节点构造详
表示方法
图
4.1 识读基础图
基础图的形成
4.1.1 基础图的 基本知识
基础图的内容 基础图的表示方法
基础
概述
基础施工图主要反映建筑物室内地面以下基础部分的基础类型、平 面布置尺寸、尺寸大小、材料及详细构造要求等。
基础施工图是建筑物地下部分承重结构的施工图，包括基础平面图、 基础详图及必要的设计说明。基础施工图是施工放线、开挖基坑 （基槽）、基础施工、计算基础工程量的依据。
基础的形式很多，主要分为深基础和浅基础两大类。深基础，目前用的 最多的是桩基；浅基础又分为刚性基础和柔性基础，常用基础类型有砖基础、 墙下钢筋混凝土条形基础、柱下钢筋混凝土独立基础、柱下十字交叉基础、 筏板基础、箱型基础等。
（3）标注 •基础详图中须标注基础各部分的详细尺寸及室内外标高、基础底面标 高等。
4.1.2 砌体结构基础图的识读
砌体结构的基础形式主要为条形基础
条形基础
毛石条形基础 砖砌体条形基础 毛石混凝土条形基础
钢筋混凝土条形基础 三合土条形基础
4.1 识读基础图
4.1.1基础图的基本 知识
4.1.2砌体结构基础 图的识读
基础剖面图详细表示出基础的位置、形状、尺寸、与轴线的关系、 基础标高、材料及其它构造做法，不同做法的基础都应画出详图。
2、基础详图的内容
图名和比例 轴线及编号 基础断面的形状、大小、材料及配筋 基础断面的详细尺寸和室内外地面标高及基础底面的标高 防潮层的位置和做法 垫层、基础墙、基础梁的形状、大小、材料和强度等级 施工说明
承重构件：基础、承重墙、柱、梁、板、屋架、屋面板和楼梯等。
第四章 砌体结构施工图识读
4.1 识读基础图
4.2 砌体结构施工平面图的 识读
4.3 砌体结构的圈梁布置图 4.4 砌体结构的节点构造详
表示方法
图
4.1 识读基础图
基础图的形成
4.1.1 基础图的 基本知识
基础图的内容 基础图的表示方法
基础
概述
基础施工图主要反映建筑物室内地面以下基础部分的基础类型、平 面布置尺寸、尺寸大小、材料及详细构造要求等。
基础施工图是建筑物地下部分承重结构的施工图，包括基础平面图、 基础详图及必要的设计说明。基础施工图是施工放线、开挖基坑 （基槽）、基础施工、计算基础工程量的依据。
基础的形式很多，主要分为深基础和浅基础两大类。深基础，目前用的 最多的是桩基；浅基础又分为刚性基础和柔性基础，常用基础类型有砖基础、 墙下钢筋混凝土条形基础、柱下钢筋混凝土独立基础、柱下十字交叉基础、 筏板基础、箱型基础等。
（3）标注 •基础详图中须标注基础各部分的详细尺寸及室内外标高、基础底面标 高等。
4.1.2 砌体结构基础图的识读
砌体结构的基础形式主要为条形基础
条形基础
毛石条形基础 砖砌体条形基础 毛石混凝土条形基础
钢筋混凝土条形基础 三合土条形基础
4.1 识读基础图
4.1.1基础图的基本 知识
4.1.2砌体结构基础 图的识读
基础剖面图详细表示出基础的位置、形状、尺寸、与轴线的关系、 基础标高、材料及其它构造做法，不同做法的基础都应画出详图。
2、基础详图的内容
图名和比例 轴线及编号 基础断面的形状、大小、材料及配筋 基础断面的详细尺寸和室内外地面标高及基础底面的标高 防潮层的位置和做法 垫层、基础墙、基础梁的形状、大小、材料和强度等级 施工说明
