电接点压力表原理及控制泵启停原理图

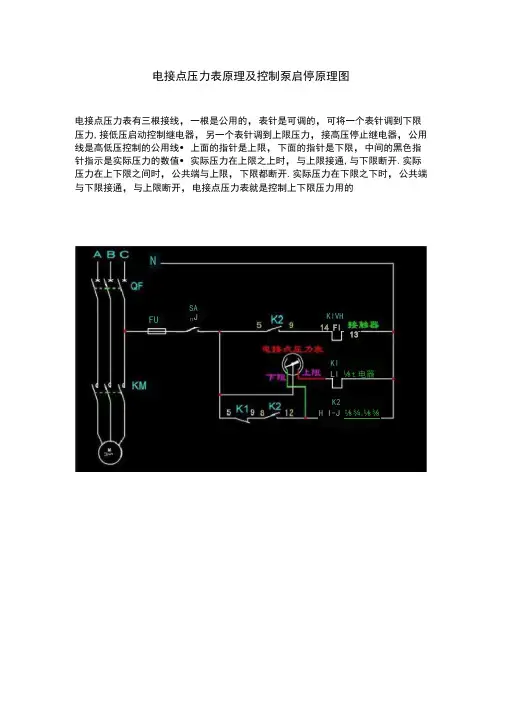

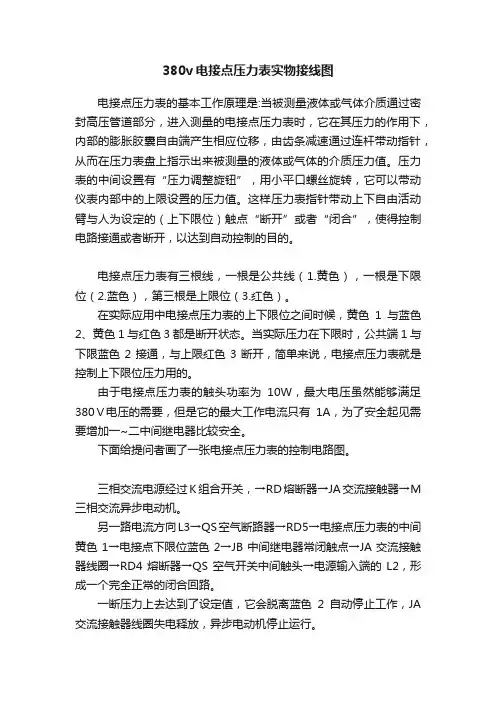

电接点压力表有三根接线，一根是公用的，表针是可调的，可将一个表针调到下限压力,接低压启动控制继电器，另一个表针调到上限压力，接高压停止继电器，公用线是高低压控制的公用线•上面的指针是上限，下面的指针是下限，中间的黑色指针指示是实际压力的数值•实际压力在上限之上时，与上限接通,与下限断开.实际压力在上下限之间时，公共端与上限，下限都断开.实际压力在下限之下时，公共端与下限接通，与上限断开，电接点压力表就是控制上下限压力用的
N
FU SA
IT J
KlVH
14 Fl
K2
H I-J ⅛¾f⅛⅜
KI
Ll ⅛t电器
13-
