共箱封闭母线与全绝缘封闭管型母线
绝缘铜管母线与封闭母线对照表
母线终端
接头
采用焊接式
或常规母线金具
采用抱箍式
专利号：ZL01215592.6
温升低于导体
抱箍式：1、接触面大，接触电阻小；2、空气可在管内形成对流；温升低于导体。
焊接式或常规母线金具：1、焊接电阻大；2、管两头堵死，形成不了空气对流，温升高。
1、接触电阻小，提高铜管载流量；
2、管内形成空气对流可将运行产生的热量散发出去，温升低。
序号
技术工艺
共箱封闭母线参数
绝缘铜管母线参数
偏离
说明
1
绝缘方式
支柱绝缘子
主绝缘材料为：聚四氟乙烯
支柱绝缘子动热稳定性能差
绝缘铜管母线可直接固定在钢构支架上，机械强度高，抗电器震动能力强。
2
温升限值（k）
80K
出厂前做抽检温升试验（小于40K）所有连接部位低于导体
80-40=40K
绝缘铜管母线温升低于其他厂家25K，能降低电能损耗，延长绝缘材料老化期。
6
两端呼吸口
无
有
在铜管两端设置呼吸口可形成空气对流。
专利技术，温升低，功率损失小。
7
母线中间对接
采用预压式中间连接器或常规母线金具
采用抱箍式中间接头
发明专利：2004100522845温升低于导体
预压式中间连接器或常规母线金具：与铜管为点接触，握着力小，接触电阻大，连接部位温升高；
抱箍式中间接头：实现与铜管的面接触，握着力大，接触电阻小，连接部位温升低于导体。
低温运行，功率损失小。
8
排列方式
三相共箱
单相分列布置
单相分列布置：每相母线进行各自的绝缘处理，表面电位为零，相互无干扰，无影响；
试谈全屏蔽多重复合绝缘管
试谈全屏蔽多重复合绝缘管中压母线主要针对的是220kV及以下的电力系统，主要用于变压器低压侧接线端子至中压开关设备或中压开关设备之间的分支连线，电压等级为10kV、20kV、35kV，中压母线分为敞开式母线和封闭母线，封闭母线现在有4种类型，分别是电缆母线、共箱封闭母线、紧密离相封闭母线、全屏蔽多重复合绝缘管型母线，现就全屏蔽多重复合绝缘管型母线与其他几种母线类型进行比较。
一、电缆母线电缆母线主要是由单根或者多根单芯电缆组成，平行排列，布置于箱体内，外观整洁，相间距离紧凑，占用空间小，常用于中压母线或发电机至主变回路中。
但采用电缆母线造价较高，且电缆转弯半径大，在敷设中，布置直角转弯时较为困难，因此现在很少采用。
二、共箱封闭母线共箱封闭母线是现在电力安装中常用的母线型式，共箱封闭母线由三组铜（铝）排组成三相导体，外包金属外壳，导体用绝缘子支撑。
共箱封闭母线主要用于变压器低压侧至高压配电装置之间的连接以及高压配电装置之间的连接线。
共箱封闭母线散热性能好，价格实惠，可以满足现在电力设计中的基本需求，但应用中也存在不少问题：（1）具有一定厚度的多根铜排并列分布时，受集肤效应、临近效应等多重影响，铜排截面上电流分布不均，同相（组）并联铜排电流大小不一，同组某一铜排温升高于其他铜排，综合交流电阻（阻抗）高，影响输电效果。
（2）绝缘子固定螺栓形成突出部位加上母排边拐曲率大，电荷集中，形成多处电应力集中点，易造成尖端放电，成为绝缘的薄弱环节之一。
（3）较为庞大的箱体易共振，易变形，外壳顶部可能积水，绝缘子检修盖多，无法保证可靠密封，潮湿污秽条件下增加发生绝缘闪络的可能，由此引发的单相或多相短路故障造成的事故常有耳闻。
三、紧密离相封闭母线紧密离相封闭母线较共箱封闭母线有较大的改进，结构相对紧凑许多，外壳密闭比共箱母线好，检修孔少，导体采用圆管结构，集肤效应影响大大减轻。
作为三相隔离母线，即使发生短路，也仅是单相对地短路，基本消除了危害大的相间短路故障，作为气密性产品减小了运行维护工作量小，提高了防护等级，运行的可靠性得到增强。
封闭母线(产品介绍)

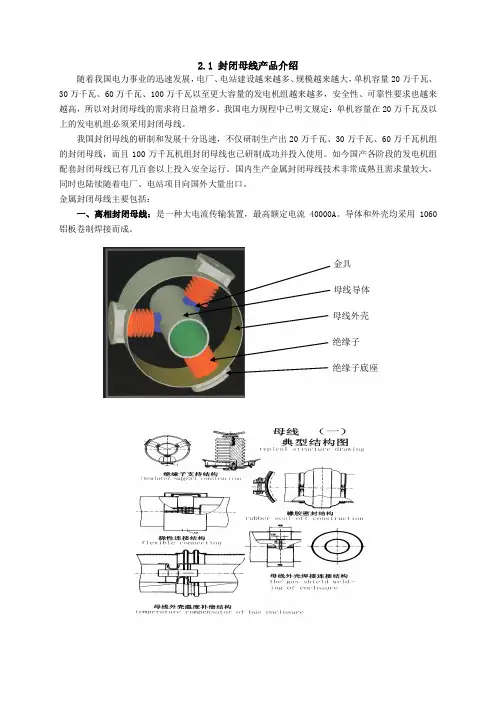

2.1 封闭母线产品介绍随着我国电力事业的迅速发展，电厂、电站建设越来越多、规模越来越大，单机容量20万千瓦、30万千瓦、60万千瓦、100万千瓦以至更大容量的发电机组越来越多，安全性、可靠性要求也越来越高，所以对封闭母线的需求将日益增多。
我国电力规程中已明文规定：单机容量在20万千瓦及以上的发电机组必须采用封闭母线。
我国封闭母线的研制和发展十分迅速，不仅研制生产出20万千瓦、30万千瓦、60万千瓦机组的封闭母线，而且100万千瓦机组封闭母线也已研制成功并投入使用。
如今国产各阶段的发电机组配套封闭母线已有几百套以上投入安全运行。
国内生产金属封闭母线技术非常成熟且需求量较大，同时也陆续随着电厂、电站项目向国外大量出口。
金属封闭母线主要包括：一、离相封闭母线：是一种大电流传输装置，最高额定电流40000A。
导体和外壳均采用1060铝板卷制焊接而成。
金具母线导体母线外壳绝缘子绝缘子底座离相封闭母线分不连式离相封闭母线（每相外壳分若干段，段间绝缘，每段只有一点接地的离相封闭母线）、全连式离相封闭母线（每相外壳电气上连通，分别在三相外壳首末端处短路并接地的离相封闭母线）。
主要用于发电机主出线与主变、厂变、励磁变、PT柜的连接，安全传输电能。
现在广泛地应用在火电、水电、核电、电站等领域。
封闭母线示意图1 发电机；2 中性点母线；3 发电机短路实验装置；4 PT柜；5 励磁变压器；6 断路器；7 温度补偿装置；8 厂用变压器；9 主变压器离相母线具有以下优点：1.减少接地故障，避免相间短路。
离相封闭母线因有外壳保护可消除外界潮气灰尘以及外物引起的接地故障，母线采用分相封闭也杜绝相间短路的发生。
2.消除钢结构发热，离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题。
3.减少相间短路电动力，由于外壳上涡流和环流的双重屏蔽作用，使相间导体所受的短路电动力大为降低。
4.提高运行的安全可靠性，采用SMC 压制而成的盆式绝缘子把母线封闭后，从而防止绝缘子结露。
管型母线规范
竭诚为您提供优质文档/双击可除
管型母线规范
篇一：管型母线终端连接方式
1.内嵌式终端连接
内嵌式终端连接器
2.外抱式终端连接
外抱式终端连接器
3、作用：
用于管形绝缘母线与设备的连接。
4、组成零件以及作用
抱箍：主要与终端连接器与管体连接
5、终端连接器装配图
内嵌式终端连接器装配图
外抱式终端连接器装配图
篇二：母线的安装及验收标准
国标-质量验收规范-母线
目录
1、支（吊）架、保护网安装
2、绝缘子安装
3、巨型母线安装
4、共箱封闭母线安装
5、全连式离相封闭母线安装
6、管形母线安装
7、软母线安装
1、支（吊）架、保护网安装
1．0．1本章适用于母线支（吊）架、配电装置及电气设备间保护网栏的安装
2．0．1本节适用于悬式绝缘子串、支柱式绝缘子及穿墙套管等的安装2．0．2悬式绝缘子串安装检查
3．0．1本章适用于交、直流矩形母线及槽型母线的安装3．0．2矩形母线的安装检查
4．0．1本章适用于共箱封闭母线（矩形、槽型、重型、电缆母线）的安装4．0．2共箱封闭母线的安装检查6．0．1本章适用于屋内、外高压配电装置管型母线的安装
篇三：管型绝缘母线布置方案
1、架空进线
该方案应用范围最广，适合户外、户内按照。
走线清晰，布置简单，维护方便。
2、电缆沟进线
该方案适合户内空间狭小的地方，布置美观，占用空间。
水利水电工程高压配电装置设计规范标准

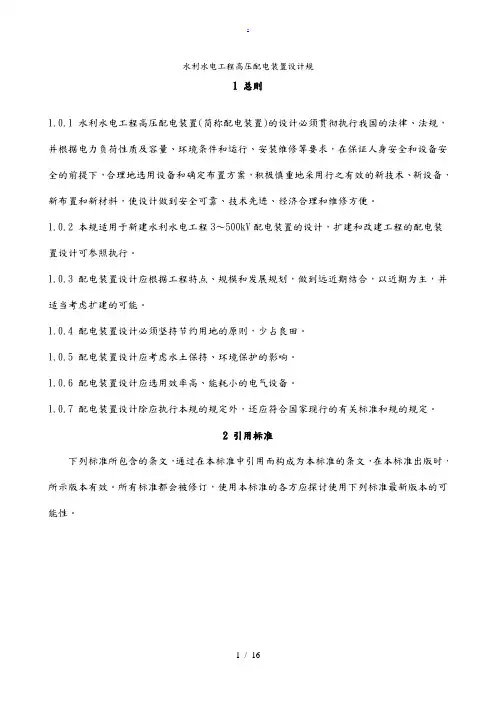

水利水电工程高压配电装置设计规1 总则1.0.1 水利水电工程高压配电装置(简称配电装置)的设计必须贯彻执行我国的法律、法规，并根据电力负荷性质及容量、环境条件和运行、安装维修等要求，在保证人身安全和设备安全的前提下，合理地选用设备和确定布置方案，积极慎重地采用行之有效的新技术、新设备、新布置和新材料，使设计做到安全可靠、技术先进、经济合理和维修方便。
1.0.2 本规适用于新建水利水电工程3～500kV配电装置的设计，扩建和改建工程的配电装置设计可参照执行。
1.0.3 配电装置设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主，并适当考虑扩建的可能。
1.0.4 配电装置设计必须坚持节约用地的原则，少占良田。
1.0.5 配电装置设计应考虑水土保持、环境保护的影响。
1.0.6 配电装置设计应选用效率高、能耗小的电气设备。
1.0.7 配电装置设计除应执行本规的规定外，还应符合国家现行的有关标准和规的规定。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在本标准出版时，所示版本有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
3 环境条件3.0.1 配电装置布置和导体、电器、架构的选择，应满足在当地环境条件下正常运行、维修、短路和过电压状态的安全要求。
屋外配电装置中的电气设备和绝缘子，应根据当地污秽等级(见附录A)采取相应的外绝缘标准及其它防尘、防腐等措施，并应便于清扫。
3.0.2 选择裸导体和电器使用的环境温度应符合表 3.0.2 规定。
表3.0.2 选择裸导体和电器的环境温度3.0.3 选择导体和电器使用环境的相对湿度，应采用当地湿度最高月份的平均相对湿度。
对湿度较高的场所，应采用该处实际相对湿度。
当无资料时，相对湿度可比当地湿度最高月份的平均相对湿度高5%。
在湿热带地区应采用湿热带型电器产品，在亚湿热带地区可采用普通电器产品，但应根据当地运行经验采取防潮、防水、防锈、防毒及防虫等防护措施。
唐山全绝缘管型母线标准

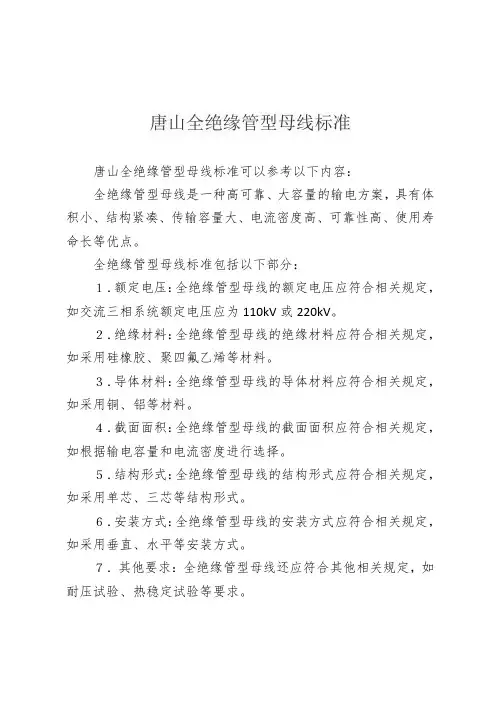

唐山全绝缘管型母线标准
唐山全绝缘管型母线标准可以参考以下内容：
全绝缘管型母线是一种高可靠、大容量的输电方案，具有体积小、结构紧凑、传输容量大、电流密度高、可靠性高、使用寿命长等优点。
全绝缘管型母线标准包括以下部分：
１．额定电压：全绝缘管型母线的额定电压应符合相关规定，如交流三相系统额定电压应为110kV或220kV。
２．绝缘材料：全绝缘管型母线的绝缘材料应符合相关规定，如采用硅橡胶、聚四氟乙烯等材料。
３．导体材料：全绝缘管型母线的导体材料应符合相关规定，如采用铜、铝等材料。
４．截面面积：全绝缘管型母线的截面面积应符合相关规定，如根据输电容量和电流密度进行选择。
５．结构形式：全绝缘管型母线的结构形式应符合相关规定，如采用单芯、三芯等结构形式。
６．安装方式：全绝缘管型母线的安装方式应符合相关规定，如采用垂直、水平等安装方式。
７．其他要求：全绝缘管型母线还应符合其他相关规定，如耐压试验、热稳定试验等要求。
需要注意的是，不同厂家和不同品牌的全绝缘管型母线可能会有一些差异，因此具体的标准可能会有所不同。
在实际使用中，建议根据具体情况选择合适的全绝缘管型母线并进行相关检测
和试验。
封闭母线
常见问题
分析及处理
1、原因分析
(1)有资料表明，由于全连式封闭母线外壳环流的集肤效应与邻近效应，三相并排布置圆管载流导体的中相 附加电阻与三相平均附加电阻之比接近2倍，因此中相封闭母线外壳的温升都高于边相。
(2)发电机封闭母线伸缩节处内藏12片截面120mm×10mm的跨接铝排（均匀分布），鉴于圆导体的集肤效损耗 系数Kf=r/r0≈1(式中：r是交流电阻，r0是直流电阻)，可认为封闭母线外壳回路由于电磁感应而产生的环流也 是均匀分布的，即正常情况下每片跨接铝排通过的环流约为发电机负荷电流的1/12。
谢谢观看
(3)该伸缩节处的跨接铝排虽为内藏式，但可初步判断过热处的内藏跨接铝排有接触不良现象。根据全连式 封闭母线外壳环流损耗的计算公式Pc=I2krkoKf.式中Ik为外壳环流；rko为外壳直流电阻；Kf为外壳的集肤效应 损耗系数，在厚度不大于8mm时可取为1。
显见，随着过热处内藏跨接铝排的接触不良，该部位的直流电阻rko将同步上升，引起该处的环流损耗Pc成 正比例上升，势必引起局部过热。且随着机组负荷的变化，外壳环流Ik相应变化，环流损耗Pc与外壳环流（有效 值）的平方成正比，温升必然随之相应变化。
存在危险
封闭母线在运行过程中，经常面临机组的抖动、母线内外温差的变化、土建基础的位移、密封胶老化等诸多 因素影响，导致封闭母线原有的密封结构遭到破坏，母线内外的空气自由流通置换，外界空气中的灰尘、杂质、 带电粒子、水雾等就会侵入到母线内部，对母线内部造成污染。
共相封闭
用途
共箱封闭母线包括不隔相共箱封闭母线、隔相共箱封闭母线及交直流励磁共箱母线，广泛用于100MW以下发 电机引出线与主变压器低压侧之间或75MW及以上机组厂用变压器低压侧与高压配电装置之间的电流传输。共箱封 闭母线也可用于发电机交直流励磁回路、变电所用电引入母线或其它工业民用设施的电源引线。
绝缘管型母线制作流程
绝缘管型母线制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!绝缘管型母线是一种用于电力传输的新型导体，具有载流量大、绝缘性能好、机械强度高等优点。
封闭母线、共箱母线技术协议
华电国际莱州电厂一期2×1000MW工程之南宫帮珍创作离相封闭母线、共箱绝缘封闭母线设备推销合同附件1：技术协议华电国际莱州项目筹建处山东电力工程咨询院北京电力设备总厂2007年10月附件1：技术协议（离相封闭母线部分）目录1总则2设备运行环境条件3技术条件4技术要求5质量包管和试验6包装、运输、装卸1 总则1.1 本技术协议适用于华电国际莱州电厂一期工程2×1000MW机组的离相封闭母线，本次招标范围为两台机组所配备的离相封闭母线。
本协议包含离相封闭母线部分及辅属设备的功能设计、结构、性能、装置和试验等方面的技术要求。
1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关尺度和规范的条文，卖方包管提供符合本协议和最新工业尺度的优质产品。
1.3本技术协议所使用的尺度如遇与卖方所执行的尺度发生矛盾时，按较高的尺度执行，但不发生商务变更。
1.4卖方的产品已在相同容量机组工程或相似条件下有2台运行并超出两年，已证明平安可靠。
1.5因电厂在海边，封闭母线采纳有效的防腐措施。
1.6 封闭母线整体寿命很多于35年。
所有回路导体及外壳的铝板宽度不小于 1.5米；母线可拆头接线板采取真空离子镀银工艺。
2 设备运行环境条件2.1 设备装置地点：汽机房A排内米层及汽机房A排外。
2.2 根据莱州市气象站1959～2003年累年共45年的观测资料统计各气象要素累年特征值：℃℃累年极端最低气温：-17℃℃℃累年平均相对湿度： 63%累年最大积雪厚度： 36cm累年最大冻土深度： 68cm累年最多雷暴日数： 53d累年最大覆冰厚度: 10mm(风速1.5m/s)cm2m/s）2.3 海拔高度： <1000m2.4 地震烈度： 7度,按8度设防，场地地震动峰值加速度为2cm/kV（最高工作线电压）3 技术条件3.1 遵循的主要现行尺度GB156 《尺度电压》GB/T762 《尺度电流》GB311 《高压输变电设备的绝缘配合》GB8349 《金属封闭母线》GB1207《电压互感器》GB11032 《交流无间隙金属氧化物避雷器》GB2706 《交流高压电器动热稳定试验方法》GB11021 《电气绝缘的耐热性评定和分级》GB763 《交流高压电器在长期工作时的发热》GB11022 《高压开关设备通用技术条件》GB2900 《电工名词术语》GB12193 《出口机械、电工、仪器仪表包装通用技术条件》GB191 《包装贮运标记》GB3190 《铝及铝合金加工产品的化学成分》JB/T9639 《封闭母线》JB1580 《铝制焊接容器技术条件》JB2420 《户外防腐电工产品的涂漆》GB/T16927 《高压试验技术》DL/T5222 《导体和电器选择设计技术规定》GB5582 《高压电器设备外绝缘污秽等级》GB4208 《外壳防护等级（IP代码）》GB50150 《电气装置装置工程电气设备交接试验技术》GB50260 《电力设施抗震设计规范》原国家电力公司《防止电力生产重大事故的二十五项重点要求》《国家电网公司十八项电网重大反事故措施》工程条件本工程离相封闭母线用于发电机出口与主变压器、厂用高压变压器、励磁变压器之间的连接。
共箱封闭母线技术规范书
共箱封闭母线技术规范书1 总则和工程概况1.1 总则1.1.1 本技术规范书适用于燃煤发电机组工程配套的共箱封闭母线，它包括共箱封闭母线本体及其附属设备的设计、结构、性能、制造、检验、安装和试验等方面的技术要求。
1.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和相关的国际国内标准要求的优质产品及相应服务。
必须满足国家有关安全、环保等强制性标准的要求。
1.1.4 卖方对成套系统和设备（包括附属系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方认可。
1.1.5 本技术规范书所使用的标准若与卖方所执行的标准发生矛盾时，按较严格标准执行。
1.1.7 本技术规范书经买卖双方共同确认和签字后作为订货合同的附件，与订货合同正文具有同等效力。
未尽事宜由双方协商解决。
1.1.8 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。
1.1.9卖方提供的共箱封闭母线产品应在国内600MW及以上机组电厂中至少有2年2套的运行业绩。
1.1.10 采用统一的KKS编码标识系统，编码范围包括卖方所供系统、设备、主要部件等。
卖方在设计、制造、运输、安装、试运及项目管理等各个环节使用KKS编码。
设计联络会内容包括协调编码标识使用的规范、完整、统一。
1.2 工程概况本公司位于本市东北约24公里的长江南岸。
一期工程建有4×300MW燃煤机组，于1993年和1994年相继投产。
本期工程拟扩建2×1000MW等级超超临界燃煤机组，一次建成，不考虑再扩建。
第一台机组计划于2010年年底投产，第二台机组计划于2011年上半年投产。
本扩建工程场地在本公司厂区西南围墙、兴港路、徐六泾河及长江大堤所围成的区域内。
交通运输条件良好，公路、内河及港口的交通均较便利。
电力系统如何选用母线
电力系统如何选用母线摘要：随着电力系统的不断升级改造，对母线的需求越来越多。
应运而生的是不计其数的母线生产厂家，以及铺天盖地的宣传材料，很大一部分宣传资料存在过度宣传，必然会误导用户企业，使用户在选择母线的时候进入误区，轻则增加用户成本，重则导致质量事故。
那么作为电力系统用户该如何合理的选择母线呢？尤其是中压母线，种类繁多，如何选择，一直困扰着电力系统用户。
本文结合电力系统的具体应用情况及各种母线的结构特点，进行具体分析，以供电力系统用户在选择母线时进行参考。
关键词：母线选用；中压母线；绝缘管型母线；浇注绝缘母线；共箱母线；金属封闭母线1、母线定义：在电力系统中，将配电装置中的各个载流分支回路连接在一起，起着汇集、分配和传送电能作用的电力设备装置统称母线，母线导体材料主要采用高导电性能的铜或铜合金和铝或铝合金。
2、母线分类及结构特点一、母线按成型后状态分为硬母线和软母线。
硬母线包括矩形母线、圆棒圆管形母线，槽型母线，D型母线等；软母线包括铜铝绞线（钢芯铜铝绞线）、扩径空心线等；二、母线按电压等级分为高压母线，中压母线，低压母线。
（1）低压母线主要为密集型母线。
低压母线主要应用于电压低于1kV的母线系统中，主要为三相四线或三相五线的密集型母线，结构紧凑，布置方便，可靠性高，免维护。
（2）中压母线主要包括架空母线、金属封闭母线、绝缘管型母线；架空母线主绝缘为空气间隙绝缘，母线由绝缘子支撑或悬吊，穿墙采用穿墙套管，主要应用于变电站中高压母线系统。
金在属封闭母线分为离相金属封闭母线，共箱金属封闭母线、共箱隔相封闭母线。
离相金属封闭母线主要应用于发电机与升压变间，主绝缘为压缩干燥空气、SF6或SF6与N2的混合气体为主绝缘的离相金属封闭母线，传输电流大，抗短路水平高。
但是成本高，占用空间大。
共箱金属封闭母线导体为矩形铜铝母线排，导体采用绝缘子支撑，空气间隙绝缘，外壳为低导磁钢板或铝合金板封闭组合体。
共箱金属封闭母线应用于空气绝缘开关柜（AIS）与开关柜室穿墙套管间的连接，防护等级低（IP43），绝缘可靠性低，需定期清洁维护，不适用于潮湿污秽的环境。
高压共箱封闭式母线槽产品概述
高压共箱封闭式母线槽产品概述
高压共箱封闭母线，在电力传输过程中具有较高的安全可靠性和良好的抗短路性，并具有能够有效减低封闭母线周围钢构发热的安全设计，产品已通过地区高压电器研究所等国家权威部门试验认证，应用于发电机组引出线与主变压器低压侧之间或机组厂用变压器低压侧与高压配电装置之间的电流传输。
产品特点：
安全的金属外壳保护：母线导体及绝缘子封闭在接地的外壳中，外物不能接触导体，防止相间短路事故，并可消除外界潮气、灰尘对绝缘子和金属的污染，保护载流导体的安全可靠运行，防护等级高达IP54。
全连式外壳接地保护：整体式铝质外壳在整个回路内均采用电气全连并多点接地，使整套外壳基本上处于等电位状态、简化接地方式，杜绝触电危险。
安全的绝缘保护：高压共箱母线采用空气间隔绝缘，也可根据用户需求在母排上增加热缩绝缘套管，在箱内装配加热器及呼吸器等，消除凝露，加强母线绝缘。
消除周围钢结构件的发热：承载较大电流的母线导体在壳外产生的磁场可以被整体式铝质外壳环流磁场屏蔽，可以避免母线外壳出现感应损耗发热问题。
智能在线监控技术：通过测温湿度等装置，在线显示母
线导体、外壳、母线内部环境的温度、湿度、等数据，智能控制相应保护设备，防止绝缘子及母线内部形成凝露、有效提高整套母线系统的各项安全指标。
适用范围：
应用于发电机组引出线与主变压器低压侧之间或机组厂用变压器低压侧与高压配电装置之间的电流传输；也可用于发电机交流、直流励磁回路，变配电所或其他工业、民用设施的电源引线。
高压母线样册
15
1100×640 1100×640 1100×640 1100×640 1100×640 1100×640 1200×640 1200×680 1200×680 1300×680 1400×680 1450×720
11
封 共箱封闭母线 闭
母
技术参数
线
系
2、GGFM隔相共箱封闭母线
列
矩形母排
金具
4000
4500
5000
6000
7000
8000
3.15
800×450 800×450 800×450 800×450 850×450 900×450 950×450 950×500 1200×500 1200×500 1250×550 1350×600
6.3
900×560 900×560 1000×560 950×560 1000×560 1100×560 1150×560 1150×560 1250×560 1250×600 1350×600 1450×600
H
瓷瓶
橡胶垫
支架
矩形母排立放配置
L
矩形母排 金具
瓷瓶 橡胶垫
支架
矩形母排平放配置
技术参数
墙形母排 瓷瓶
橡胶垫
支架
槽形导体配置
矩形导体
额定电压（KV） Rated Voltage
额定电流(A) Rated Current
尺寸 L×H(mm) Dinension
1000
1600
2000
2500
3000
3500
序号
1 2 3 4 5
铝管尺寸（管
电流等级（A） 径 X 壁厚
（mm））
封闭式母线槽安装技术与管型母线的施工工艺
地下 室过梁下 或在厂 房钢结构 下方 安装均 属空 间作业 。 因母 线槽 较 重 ，若存 地 面整 体安 装后 吊装 就 位 比较理
６０ ０ ０
Ｌ 一４ ＭＹ ３３ ５× ４６ （ ８Ｏ× １ ２ ５ １ Ｏ） ８ ５
弯连接 。标准 垂 直弯和 水平 弯均 为 ９ 。 ，其 规格 均为 ０
７０ｍ ０ｍ ， ０ ｍ ×７ ０ ｍ 如特 殊角度 需特 殊 制作 。Ｉ０ Ａ母 线槽 Ｏ０
在安装 时 ， 要求水 平段要 水平 、 直立段 要垂 直 ， 连接
后不 能弯 曲变 形 。托臂 间距 不大 于 １ ５ ， ． ｍ 水平走 向用 型 连接 ： 同相母排对接 ， 两侧 使用相 同介质 、 压有 麻面 的连 夹 匝把 母线 槽 固定 在长 臂 ，垂 直 走 向仍用 型夹 匝 固 接板 作过渡板 ， 后再 以成 型 的特 殊硬 质塑料 板作 相 问 定 。夹匝用 ４ ｍ ×５ｍ铝母排 制作 。 线槽和 夹匝之 间 然 ０ｍ ｍ 母 绝缘隔 板 ， 用 穿心绝 缘 螺栓 加垫 压 紧 固定 ， 图 １ 使 如 所 垫上 胶垫 ， 以缓冲硬连 接磨损 ， 直走 向的母线 槽 ， 垂 使用
封 闭式母 线槽对地 每隔 １５ ． ｍ有 一块浸 过绝 缘漆 的 树脂 板作相 问绝缘兼 支架 的隔断 。Ｉ ０ Ａ的母 排外包 有 Ｏ０
一
层 绝 缘胶 带 ，容量 ３ ０ Ａ和 ６ ０ Ａ的母 线槽 考 虑 散 ００ ００
外壳
热， 在槽 内是 裸 母线 ， 母线 槽 内有 足够 的 空 间满足 散 使 热和 绝缘距 离的要求 。
二（ 枣 蔓
连 板 导体
１ 安装技术
绝缘管型母线的发展及
绝缘管型母线的发展及绝缘管型母线的发展及应用调查报告目录绝缘管型母线的发展及应用情形查询拜访1.引言绝缘管型母线是一种新型母线型式，其本色是利用铜或铝管母作为导体，外敷绝缘的一种母线产品。
这种母线早期在国外开始应用，已有几十年的运行经验。
国内XXX于2002年开始从德国引进技术，2004年完成型式试验，之后逐步开始生产干式绝缘管型母线。
随后，越来越多的企业开始制造绝缘管型母线。
绝缘管型母线由于其载流量大、机械强度高、外形尺寸小、电气绝缘性能强的优点，其安装的环境适应性较好。
在近十年的时间内，绝缘管型母线在变电站、发电厂和大型光伏发电工程等领域内得到了越来越多的应用。
2.绝缘管型母线的结构与技术特点目前，国内出产绝缘管型母线的厂家有三十多家，绝缘管型母线的出产工艺和结构形式有较大的差异，在此仅对一种结构形式举行分析。
2.1.结构2.1.1.母线本体结构图.1所示为绝缘管型母线的一般结构，母线的构成从内到外依次是：金属管母、导体屏蔽层、绝缘层、绝缘屏蔽层、金属屏蔽层、外护层。
金属管母一般采用铜或铝管母，绝缘层采用固体绝缘材料，现在具体使用的绝缘材料有多种，导体和绝缘屏蔽层使用的材料也有很多1种，金属屏蔽层采用铜网或铜带，外护层大多采用热缩套也有采用不锈钢。
2.1.2.绝缘管型母线的整体结构绝缘管型母线不是简单的一段母线，它在实际工程中需要由多段直线或弯曲母线、中间接头、母线终端、三通、支撑结构和穿墙结构组成一个整体母线系统才能够投入使用。
总体上，它是一个分相形式。
2.2.技术特点绝缘管型母线由于采用铜管或铝管母线导体，具有如下特点：1)载流量大绝缘管型母线导体采用管型结构，其集肤效应低，单位截面的导体的载流量大于同等截面其它形式的导体。
如载流量800A的母线，铜管母线需采用Ф32×3，电流密度为2.93A/mm2，而矩形铜母线需采用60×6mm2，电流密度为2.22 A/mm2，管母的导体效率提高了约30%。
封闭式母线
封闭式母线的特性与安装摘要：封闭式母线具有结构紧凑、安装方便、互换性好、使用安全、寿命长等一系列优点，被广泛地应用在工矿企业、高层建筑等供配电系统中。
在安装工程中，既要对该产品的特点、性能、构造、保存、有所了解，又要熟悉设计要求及其安装规范，以提高其安装质量。
关键词：高层建筑封闭式母线特性安装一、封闭式母线有关的特性? 1.封闭式母线的主要用途及其适用范围? 封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。
被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。
? 2.封闭式母线的构造及其使用环境? 导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。
采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。
? (1)导电铜排——由纯铜排组成，导电铜排接头的表面应均匀镀锡或镀银。
? (2)绝缘材料——由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。
? (3)固定螺栓、绝缘套管、盖板，如图1所示。
? 封闭式母线安装场地不易超过海拔高度2000m，周围空气温度不高于＋40℃、不低于－5℃，在24小时内其品平均温度不超过＋35℃，空气相对湿度在40℃时不超过50％、在20℃时不超过90％。
周围空气清洁无尘埃及腐蚀绝缘的气体。
? 3.封闭式母线的技术性能? (1)封闭式母线应符合以下技术规范要求：IEC439－2《低压成套开关和控制设备》、GB7251－87《低压成套开关设备》、ZBK36002－89《母线槽、母线干线系统》、ZBK36003－89《密集绝缘母线槽》。
? (2)封闭式母线适用于额定电压660V以下，频率50Hz的交流电源，母线在额定电流及110％额定电压下保证能长期工作，封闭式母线长期通过额定电流时其母排接触点最高温度不应大于60℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共箱封闭母线与全绝缘封闭管型母线湖北金盛兰冶金科技有限公司，咸宁市丰源电业有限公司，湖北嘉鱼437200摘要：升压站、降压站、变电站的一次设备的安全稳定运行直接影响到公司的安全生产，及时消除各类隐患和缺陷是确保安全变、配电的关键所在。
金属共箱封闭式母线桥在高负荷运行条件下，受湿度、温度等外界因素影响，易发生母线放电现象。
而全绝缘封闭管型母线占用空间小、散热条件好、维护工作量少，运行具有高度的可靠性及安全性。
本文通过对湖北金盛兰冶金科技有限公司共箱式封闭母线与全绝缘封闭管型母线从设备设计、选型、运维等环节的对比，阐述一种更加持久安全可靠的母线电能传输方案。
关键词：共箱封闭母线；局部放电；单相接地故障；相间短路故障；全绝缘封闭管型母线Total cases of enclosed bus and fully insulated enclosed tubular busbar operation reliability analysisWu Xin, Zhao Donghui, Zhong Wei, Li Gongjun(Hubei Jinshenglan Metallurgical Technology Co., Ltd., Xianning Fengyuan Electric Co., Ltd., Hubei Ka Yu 437 200)Absrtact: The safe and stable operation of the primary equipment of the booster station, the depressurization station and the substation directly affects the safety production of the company, and the key to ensure the safe transformer and distribution is to eliminate all kinds of hidden dangers and defects in time. Under the condition of high load operation, the closed busbar bridge of metal common box is influenced by external factors such as humidity andtemperature, so it is easy to occur the phenomenon of busbar discharge. However, the fully insulated closed tube busbar has small space, good heat dissipation condition, less maintenance work and high reliability and safety. In this paper, the equipment design, type selection, operation and maintenance of closed busbar and fully insulated closed tube busbar of Hubei Jinshenglan Metallurgical Technology Co., Ltd. A more durable, safe and reliable bus power transmission scheme is described.Keywords: common box closed busbar; partial discharge; singlephase grounding fault; interphase short circuit fault; fully insulated closed tube type busbar0 前言湖北金盛兰冶金科技有限公司（下称金盛兰）220kV总降压变电站共有四台，其中两台80000kVA,两台120000kVA，分两期建成投产，是国网湖北省咸宁地区2015年重点建设的区域电力变配电重要变电站之一，主变低压侧35kV、10kV出线端子连接母线分别向35kV配电室和10kV配电室总进线柜分别供电，一旦35kV或10kV主母线绝缘性能降低发生局部放电、甚至单相接地或相间短路故障,可能造成设备损坏导致整条母线失压、进而发生全厂大面积停电事故。
2 共箱封闭母线金盛兰220kV总降压变电站四台主变中1#、2#变压器低压侧室外部分采用的是加装支柱绝缘子的半绝缘母线；穿墙进入室内的部分采用的是共箱式封闭母线桥（如图1.1），现已经投运4年左右。
由于该变电站位于湖北咸宁嘉鱼县，地处长江岸边，夏季雨水充沛、气候潮湿，温度较高，昼夜温差较大，且钢厂周边粉尘稍大，局部污秽等级较高，需要运维人员每年定期对共箱封闭母线桥进行清洁、除尘、擦拭等维护保养工作，无形中增加了人工成本以及停电时间。
有时候维护保养后，进行预防性耐压试验时，整体绝缘测试耐压数值依然较低，不得不再次逐个排查支柱绝缘子，费时费事费力。
共箱封闭母线桥因其为金属箱体封闭形式，导致散热条件较差，运行期间值班人员不能直观的观察母线运行情况，出现问题不能第一时间发现并顺利排除隐患，从而容易导致意外停电故障。
共箱封闭母线桥导体为铜排，集肤效应系数大，大电流时需多根铜排并联，电流分布不均。
铜排使用普通热缩套管简单防护，未使用复合屏蔽绝缘材料，绝缘方式为空气绝缘，绝缘性能、散热性能等方面较差，且由于封闭空间有限，往往35kV母线桥相间不能达到300mm安全距离，受综合环境因素影响，极易发生受潮、局部放电、相对地短路甚至相间短路现象或故障。
铜排因为是矩形，机械强度低且连接节点多，所以本身的机械性能不好，抗电气震动较差，支撑铜排的支柱绝缘子需密集分布，增加安全隐患。
如图1.2为共箱封闭母排局部发生放电现象，进而诱发单相对地短路，导致故障报警而停机。
图1.1图1.23 全绝缘封闭管型母线根据国家电网公司企业标准 Q/GDW 11646—2016《7.2kV-40.5kV 绝缘管型母线技术规范》7.1.4条款，全绝缘管型母线按绝缘结构来划分，共计有“真空浸渍式、挤包式或机械绕包式”三种工艺形式。
本文仅阐述采用机械绕包式生产工艺制造的全绝缘封闭管型母线。
全绝缘封闭管型母线导体为铜管或铝管，具有如下特点：1）绝缘性能好，安全性高全绝缘封闭管型母线采用电容均压原理，在管型导体上机械绕包有机绝缘材料，根据电压等级设计包绕层数，在设定的层数中制作电容屏构成一串同轴圆柱电容器，主绝缘采用变屏距均压设计，电容屏径向及轴向电压分布均匀，绝缘强度和抗短路能力强，主绝缘外层采用有机复合护套加以保护，强化了主绝缘的电气强度及沿面电位分布的均匀性和耐恶劣气候性能。
复合电容屏屏蔽全绝缘方式，末屏金属屏蔽层通过接地引线与系统地连接，管型母线外表电位为零，安全可靠性非常高。
图1.3为笔者带电运行状态下，分别对额定电压35kV和10kV的两个回路不同相的多个位置实际检测到的外护层电压均为0.003V，扣除仪表灵敏度，实际检测外表电位为零，真正做到全绝缘、全密封，运行中无须机械防护和隔离，不会对任何生命体造成安全威胁。
图1.32）不受环境干扰，可靠性高管型母线的每相是独立复合屏蔽绝缘，用于调节热胀冷缩的伸缩软连接之间全程绝缘屏蔽，真正实现全绝缘功能，不受环境干扰，内部无凝露产生，且外界潮气无法侵入主绝缘体，无须加装支柱绝缘子，潮湿、凝露、灰尘、污秽、安全距离等等诱发接地和相间短路故障的各种不利因素均对全绝缘封闭管型母线没有任何影响，投运后的运行具有高度的可靠性。
3）载流量大，散热好管型母线的主体为空心铜管或铝合金管，表面积大，其表面集肤效应系数低，Kf≦1，交流电阻小，因而母线的功率损失小。
相对常规矩形母线，其导体表面电流密度分布均匀，散热好。
4）抗电气震动能力强管型母线主体允许应力为矩形母线的4倍，可承受的短路电流大，机械强度高，使得母线支撑跨距最大可达4.5米。
其直接将母线固定在钢构架上或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强的抗震动能力。
动稳定试验结果表面，电压10kV、额定电流6300A的全绝缘铜管母线，可承受63kA（4s）短路电流冲击。
5）母线架构简明、布置清晰、安装方便，外形美观，产品一次安装完成并现场交接试验全部合格后，基本终身免维护。
正是基于对1#、2#主变低压侧共箱式封闭母线桥的运行经验和多次事故处理过程的总结，湖北金盛兰能源动力分厂决定在 3#、4#主变压器低压侧出线端子开始，到室内总进线柜，全部采用全绝缘封闭管型母线，经过前期调研、与多家制造商进行充分技术交流并实地考察制造商的工厂及生产全过程后，公司在“真空浸渍式、挤包式或机械绕包式”三种典型制造工艺中选定“机械绕包式”制造工艺，最终选定由国内知名上市公司深圳市沃尔核材股份有限公司的全资子公司天津沃尔法电力设备有限公司来作为全绝缘封闭管型母线的供应商。
该公司全绝缘封闭管型母线的主绝缘正是采用电容均压原理，在管形导体上机械绕包有机绝缘材料，根据电压等级设计包绕层数，在设定的层数中制作电容屏构成一串同轴圆柱电容器，主绝缘采用变屏距均压设计.电容屏径向及轴向电压分布均匀，绝缘强度和抗短路能力强，主绝缘外采用有机复合护套加以保护，强化了主绝缘的电气强度及沿面电位分布的均匀性和耐恶劣气候性能。
主绝缘材料采用具有“绝缘之王”美誉的聚酯薄膜，聚酯薄膜在机械绕包过程中表层快速涂粘一层薄薄的硅油油膜，两者与真空镀铝膜构成有机复合屏蔽绝缘层，可在-50℃-+120℃范围长期保持正常的绝缘性能（如图1.4、1.5、1.6）和工作稳定性。
从投运至今运行良好，免维护。
电工用聚酯薄膜和硅油是优良的有机绝缘材料，其长期运行的可靠性已被以往的许多电工产品运行实践所证实。
聚酯薄膜比聚四氟乙烯、硅橡胶有更好的电气和机械性能，列于表1几种有机绝缘材料特性。
表1. 几种有机绝缘材料特性图1.3图1.4图1.5图1.64 结论通过对比分析及结合金盛兰实际情况，采用共箱式封闭母线桥容易发生相对地短路或相间短路及放电现象，运行安全性较低，每年需进行大量的维护工作。
而采用全绝缘封闭管型母线，占用空间小、散热条件好、维护工作量少，运行具有高度的安全可靠性。
5 结束语选用全绝缘封闭管形母线时应对管材、金具严格把质量关，各项电气性能指标、力学性能指标均应满足国家标准，选择应注意以下几个方面：1）中间接头应为焊接连接不宜机械式螺栓连接。
