主梁外侧腹板 与翼缘板焊缝
24～26 28～34
—
其余角焊缝
主腹板 、副腹板的拼接工艺
• 在公用装配平台上装配零件，主腹板 、副腹板拼 接工艺表示图见图8-4，图中括号内尺寸为副腹板 的零件尺寸。对接焊缝焊接坡口采用边缘刨床加 工制造，装配、定位焊后对接焊缝的钢板错边量 ≤1mm，工艺余量〔△L=1/1000•S+70mm〕为 104mm 。
• 一切拼接工序的对接焊缝超声波探伤应符合GB/T 11345 中的Ⅰ级或者符合GB/T 3323中的Ⅱ级要求。
上翼缘板、下翼缘板的拼接工艺
• 在公用装配平台上装配零件，上翼缘板、下翼缘板拼接工艺表示图见图，
• 图中括号内尺寸为下翼缘板的零件尺寸。对接焊 缝焊接坡口采用边缘刨床切削加工制造，装配、 定位焊后对接焊缝的钢板错边量≤1mm，工艺余 量〔△L=1/1000•S+60mm〕。
封底：150～ 160 填充：260～ 300
封底：480～ 500 填充：580～ 600
封底：200～ 250 填充：260～ 300
备注 电压/V 焊接速度/cm/min
30～34 30～42
上、下翼缘板 拼接
32～36 30～42
主、副腹板 拼接
20～23 26～30
—
T型钢拼接
32～36 30～42
• 对接焊缝的坡口方式见图，选择I 型坡口，采用双 面埋弧自动焊焊接方法，焊接资料及焊接规范参 数见表，对接焊缝两端施焊前装点引弧板和收弧 板，焊接顺序为先焊接宽度方向对接焊缝〔a〕， 焊缝经探伤检查合格后，再焊接长度方向对接焊 缝〔b〕。
主梁的装配焊接消费
• 在主梁的装配焊接消费前，完成了上翼缘 板、下翼缘板、主腹板 、副腹板拼接工序 及对接焊缝的无损探伤检测；主腹板、副 腹板的上拱度预制；装配拼接等操作。当 主梁采用中轨箱形梁构造时，中轨箱形梁 构造表示图见图，装配也采用上翼缘板为 装配基准，主梁上翼缘板在下侧，而下翼 缘板在上侧，主梁装配姿态与起重机主梁 任务姿态比较，翻转180°，呈现倒置方式， 所以也称中轨箱形梁构造主梁装配方法为 “倒装法〞。
最新建筑工程电焊工培训PPT课件
预防触电事故的措施 工伤事故预防
1
弧焊设备的外壳必须接零或接地，且接线必须牢靠
弧焊设备的初始接线、修理和检查必须由专人负责
2
进行，焊工不可私自进行
操作控制电源开关时，应戴好干燥的皮手套，面部
3
不要对着开关
4
焊钳应有可靠的绝缘，中断工作时，焊钳要放在安 全的地方，防止焊钳与焊件之间产生短路而烧毁弧
焊机
防火防爆 人人有责
4、对输送可燃气体和助燃气体的管 道应按规定安装使用和管理。 5、焊补燃料容器和管道时，应结合 实际情况确定焊补方法。实施臵换 时，臵换应彻底，要加强检测、注 意监护、要有安全与技术措施。 6、在煤矿井下从事焊割作业时，应 严格执行《煤矿安全规程》和《作 业规程》的规定。
预防金属飞溅及机械性外伤的措施
预防触电事故的措施 工伤事故预防
5
在潮湿的地点工作时，应用干燥的木板或橡胶 片等绝缘物作垫板
6
在光线暗淡的地点作业时，使用照明灯的电压应不 大于36V
7
更换焊条时，不仅应带好手套，而且应避免身体与 焊件接触
8
焊接电缆必须有良好的绝缘，不可将电缆放在焊接 电弧的附近或炽热的焊件金属上
预防电弧灼伤事故的措施 电弧灼伤措施
否有可能泄露到地沟和下水道内可燃易爆物质。
2、高空焊接、切割时，禁止乱扔焊条头，对焊接切割作业下方应进行 隔离，作业完毕后应做到认真细致的检查、确认无火灾隐患后方可离开
作业现场。
3、应使用符合国家有关标准、规程要求的气瓶，并在贮存、运输、
使用等环节上应严格遵守安全操作规程。
预防火灾和爆炸事故的措施
焊接变形和应力
抑制法 定位法 预变形法
减小焊接变形 和应力的措施
熔焊成形基础教学课件PPT
二、焊接接头的组织和性能 3. 2 热影响区—过热区
1～3mm宽，晶粒粗大，塑性、韧度差，属性能最差部 位
二、焊接接头的组织和性能 3.3 热影响区—正火区
1.2～4mm宽，晶粒均匀细小，塑性、韧度较高，是 热影响区中力学性能最好的区域
二、焊接接头的组织和性能 3.4 热影响区—部分正火区
晶粒大小不均，力学性能较正火区差
焊接成形应用
应用广泛，如各种批量型材间，型材、铸、锻件间， 同种或异种金属间，不同尺寸、形状件之间，连接或 修补
§3-1 熔焊成形基础
焊接（welding）：利用加热或加压手段，借助金属原 子结合与扩散作用，使分离的金属永久的连接起来。
一、焊接电弧与电弧冶金过程
1. 焊接过程：
液态熔渣 气体
固态渣壳
2. 焊接热源
电弧热、化学热、电阻热、等离子焰、电子束、激光束等。 1）能量密度高→焊接加热区小，热量集中，生产率高； 2）热源性能稳定→保证质量； 3）高的热效率→节约能耗。
焊接电弧：电弧焊的热源，它 是在电极与工件间产生的的强烈 而持久的气体放电现象
特点：电压低、电流大、温度 高、能量密度较大、移动性好
机械连接
螺铆 熔 栓接 焊
连接（joining）
焊接
压
钎
焊
焊
胶接
相近加 工方法
电电电 激气铝 弧渣子 光焊热 焊焊束 束 剂
焊焊 焊
电 高 摩 超爆 阻 频 擦 声炸 焊 焊 焊 波焊
焊
热 碳 堆喷 切 弧 焊镀 割气
刨
连接技术（joining technology）
可拆连接：螺纹连接、键连接、销连接、型面连接； 永久性连接：焊接、铆钉连接、胶接等。成本低
焊接变形的控制与矫正课件
焊接变形控制与矫正技术的发展趋势
01
数字化与智能化
随着数字化和智能化技术的不断发展，焊接变形控制与矫正技术也将逐
渐实现智能化和自动化。通过引入传感器和智能化控制系统，实现对焊
接变形的实时监控和自动矫正。
02
高效与环保
随着环保意识的不断提高，焊接变形控制与矫正技术将更加注重高效和
环保。通过优化焊接工艺和提高能源利用效率，降低能耗和减少环境污
染。
03
多学科交叉与融合
焊接变形控制与矫正技术涉及到多个学科领域，包括材料科学、物理学
、化学、力学等。未来，这一领域将更加注重跨学科的交流与合作，促
进多学科交叉与融合。
THANKS
感谢观看
刚性固定
总结词
利用刚性固定可以有效地抑制焊接变形。
详细描述
在焊接过程中，利用夹具、支撑等刚性固定措施，限制焊接结构的自由度，可以 有效地减小变形。
消氢处理
总结词
消氢处理可以减少氢致裂纹的产生，从而控制焊接变形。
详细描述
在焊接后进行消氢处理，如采用热处理、震动处理等，可以 促进氢的排出，减少氢致裂纹的产生，从而控制焊接变形。
焊接参数包括焊接电流、电压、速度 等，这些参数的选择直接影响到焊接 热源的能量分布和焊接变形。通过选 择合适的参数，可以减小变形。
预置反变形
总结词
通过在焊接前预置反变形，可以 抵消焊接后的变形。
详细描述
根据焊接经验或模拟计算，预置 与焊接变形相反的变形量，在焊 接后可以相互抵消，从而减小总 变形。
焊接变形的控制与矫 正课件
目 录
• 焊接变形的基本概念 • 焊接变形的控制技术 • 焊接变形的矫正技术 • 工程实例 • 总结与展望
焊接培训课件PPT课件
用加热或加压力等手段，借助金属原子 的结合与扩散作用，使分离的金属材料 牢固地连接起来的方法。
焊接动画
1
焊接成形的分类
熔化焊：
电弧焊、电渣 焊、电子束焊、 激光焊、等离 子弧焊等
压力焊：
电阻焊、摩擦 焊、冷压焊、 超声波焊、爆 炸焊、高频焊、 扩散焊等
钎焊：
软钎焊、 硬钎焊
2
焊接成形的特点
● 接头牢固、密封性好。 ● 可实现异种金属的连接。 ● 重量轻、加工装配简单。 ● 焊接结构不可拆卸 。 ● 焊接应力变形大，接头易产 生裂纹、夹渣、气孔等缺陷。
利用氩气作为保护性介质的电弧焊方法。
不熔化极氩弧焊动画
熔化极氩弧焊动画
24
氩弧焊的特点： •机械保护效果好，焊缝金属纯净，焊接质量优良。 •电弧燃烧稳定，飞溅小。 •焊接热影响区和变形小。 •可进行全位置焊接。 •氩气昂贵，设备造价高。
应用： 适用所有金属材料的焊接。 适用于易氧化的有色金属及合金钢材料的焊接。 如：铝、镁、钛及其合金和耐热钢、不锈钢等。
塑性和韧性很低，是裂纹的发源地。
9
③ 正火区 在热影响区内相当于受到 正火处理的区域。（1.2-4mm） 力学性能优于母材。 ④ 部分相变区 在热影响区内发生部分相变 的区域。
力学性能较母材稍差。 力学性能最差的区域：熔合区和过热区
10
焊接接头的主要缺陷-1
气孔 焊接时熔池中的气泡 在焊缝凝固时未能逸 出而形成的空穴。
焊接应力
Ⅰ
焊接应力状态：
焊缝区域—拉应力
Ⅱ
两侧冷金属—压应力
焊接应力与变形产生的根本原因： 焊件(工件）在焊接过程中
受到局部加热和快速冷却。
13
焊接变形
焊后残余变形的矫正方法

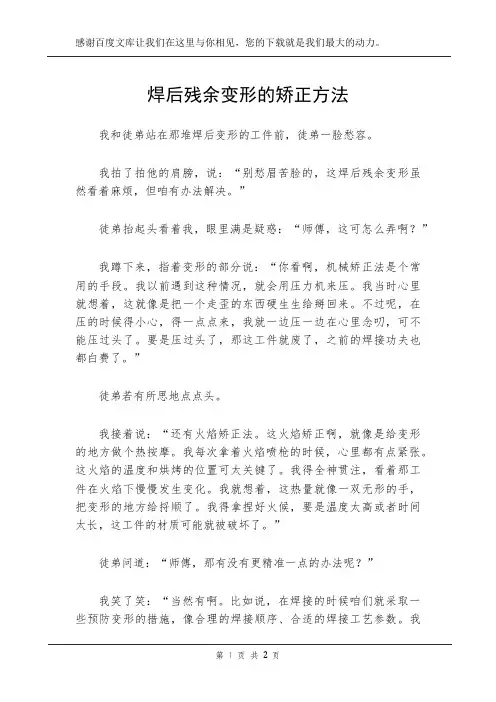

焊后残余变形的矫正方法我和徒弟站在那堆焊后变形的工件前，徒弟一脸愁容。
