柜式空气处理机组

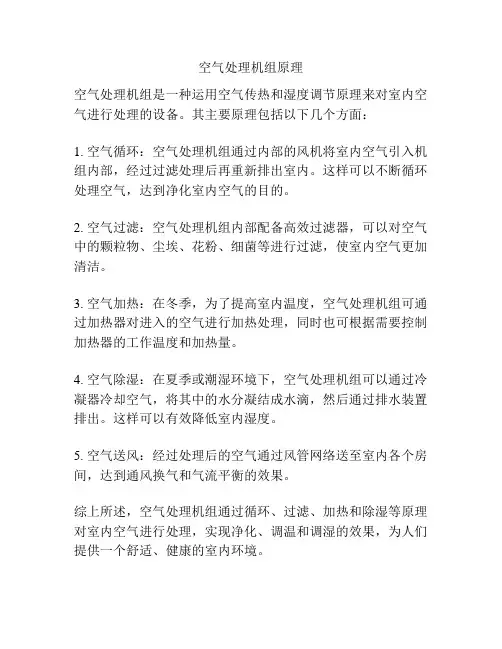

空气处理机组原理
空气处理机组原理
空气处理机组是一种运用空气传热和湿度调节原理来对室内空气进行处理的设备。
其主要原理包括以下几个方面：
1. 空气循环：空气处理机组通过内部的风机将室内空气引入机组内部，经过过滤处理后再重新排出室内。
这样可以不断循环处理空气，达到净化室内空气的目的。
2. 空气过滤：空气处理机组内部配备高效过滤器，可以对空气中的颗粒物、尘埃、花粉、细菌等进行过滤，使室内空气更加清洁。
3. 空气加热：在冬季，为了提高室内温度，空气处理机组可通过加热器对进入的空气进行加热处理，同时也可根据需要控制加热器的工作温度和加热量。
4. 空气除湿：在夏季或潮湿环境下，空气处理机组可以通过冷凝器冷却空气，将其中的水分凝结成水滴，然后通过排水装置排出。
这样可以有效降低室内湿度。
5. 空气送风：经过处理后的空气通过风管网络送至室内各个房间，达到通风换气和气流平衡的效果。
综上所述，空气处理机组通过循环、过滤、加热和除湿等原理对室内空气进行处理，实现净化、调温和调湿的效果，为人们提供一个舒适、健康的室内环境。
MDW系列柜式空气处理机组
1.5(2.2) 2.2(2.2) 2.2(2.2) 3.0(3.0) 4.0(4.0)
2.2(2.2) 2.2(2.2) 2.2(3.0) 3.0(3.0) 4.0(5.5)
粗效尼龙过滤器
4.0(4.0) 4.0(5.5) 5.5(5.5)
4.0(4.0) 4.0(5.5) 5.5(5.5)
980 650 1283 199 208
型式
MDW040V MDW050V MDW060V MDW080V MDW100V MDW120V MDW150V MDW180V MDW200V
4000
5000
6000
8000
10000
12000
15000
18000
20000
-
-
-
-
-
-
-
-
-
150
150
150
150
150
150
150
150
150
电源
型式
Ⅰ
功率
Ⅱ
（kW） Ⅲ Ⅳ
型式
厚度（mm） 型式
长
宽
高
4排管 6排管
0.75(1.1) 1.1(1.1) 1.1(1.5)
1.1(1.1) 1.1(1.5) 1.5(1.5)
380V/3N〜/50Hz
三相异步电机，F级绝缘，防护等级不低于IP54
-
-
-
-
-
1.5(1.5) 1.5(2.2) 2.2(2.2) 2.2(3.0) 3.0(4.0)
80
100
120
152
183
200
64
80
96
128
PM-MDWB系列双壁柜式空气处理机组-C004
麦克维尔（McQuay ）自1872年于美国明尼苏达州创建以来，一直致力于新产品、新技术的研制和开发。
一百多年以来，麦克维尔在空调制冷领域中不仅拥有最精湛的技术、先进的制造手段以及加工工艺设备，而且锐意进取，不断创新，一直走在空调技术发展的前列。
MDW 系列是麦克维尔适应市场需求推出的一款新型中央空调末端空气处理机组。
该系列机组结构紧凑，机组静压可根据客户要求灵活提供，可广泛适用于宾馆、商场、医院、办公楼、写字楼、工厂等中央空调工程，是营造舒适、温馨环境的理想之选。
采用防霉型的初效过滤器，初阻力小，大大降低机组耗电量，并且有易清洗，使用方便简捷的特点。
有多种标准的机外全压（或机外静压）机型可选，另可提供不同接管方式、不同出风方式及盘管排数的选择，选择更加方便、快捷、灵活。
25mm 厚的双壁面板，发泡聚氨脂保温，具有极佳的保温、隔音效果。
采用专业的盘管选型软件进行选型设计， 机组参数高效、准确、可靠。
采用麦克维尔专利无框架结构，无冷桥，防漏风尖角设计，整机漏风率低。
高效及低噪声的前倾多翼双进风风机，采用V 带传动，性能稳定，风量、风压可在允许范围内满足各种需要。
说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■上表中（）内数值为6排管机组的电机功率；■电机功率对应最大的机外全压见P14；■全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R”，全新风机组为“F”，如有特殊需求，麦克维尔可提供电脑选型，具体参数详见选型结果。
说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■名义回风供冷工况：27℃（干球）/19.5℃（湿球）;名义新风供冷工况：34℃（干球）/28℃（湿球）；名义供冷进出水温度：进水7℃，出水12℃；■名义回风供热工况：21℃（干球）；名义新风供热工况：0℃（干球）；名义供热进水温度：进水60℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■上表中（）内数值为6排管机组的电机功率；■电机功率对应最大的机外全压见P14；■全新风、全回风机组的盘管回路形式可能不同，订购时请注明进风工况代号，全回风机组为“R”，全新风机组为“F”，如有特殊需求，麦克维尔可提供电脑选型，具体参数详见选型结果。

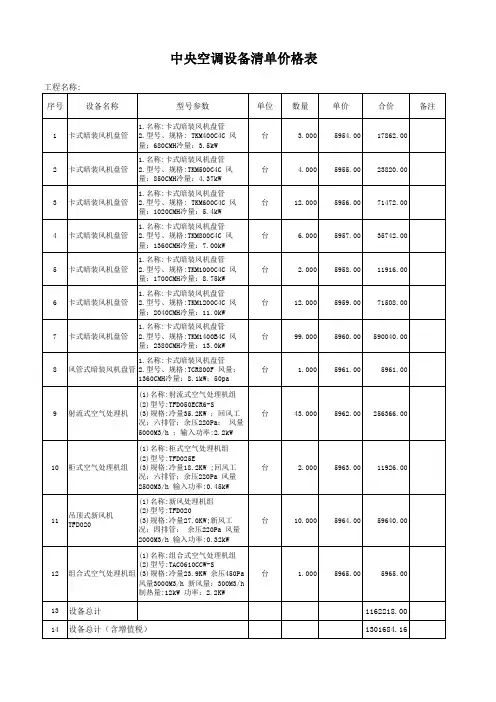

中央空调设备清单价格表设备清单(合同)
台
况；四排管； 余压220Pa 风量
2000M3/h 输入功率:0.32kW
(1)名称:组合式空气处理机组 (2)型号:TAC0610CCW-S 12 组合式空气处理机组 (3)规格:冷量23.9KW 余压450Pa 台 风量3000M3/h 新风量：300M3/h 制热量:12kW 功率：2.2KW
台
量：1700CMH冷量：8.75kW
1风机盘管 2.型号、规格:TKM1200C4C 风
台
量：2040CMH冷量：11.0kW
1.名称:卡式暗装风机盘管
7 卡式暗装风机盘管 2.型号、规格:TKM1400B4C 风
台
量：2380CMH冷量：13.0kW
1.名称:卡式暗装风机盘管
13 设备总计
14 设备总计（含增值税）
数量
单价
合价
备注
3.000 5954.00 17862.00
4.000 5955.00 23820.00
12.000 5956.00 71472.00
6.000 5957.00 35742.00
2.000 5958.00 11916.00
12.000 5959.00 71508.00
1.名称:卡式暗装风机盘管
3 卡式暗装风机盘管 2.型号、规格: TKM600C4C 风
台
量：1020CMH冷量：5.4kW
1.名称:卡式暗装风机盘管
4 卡式暗装风机盘管 2.型号、规格:TKM800C4C 风
台
量：1360CMH冷量：7.00kW
1.名称:卡式暗装风机盘管
5 卡式暗装风机盘管 2.型号、规格:TKM1000C4C 风
中央空调设备清单价格表
麦克维尔MDW-C双壁柜式空气处理机组样本
K
L
M
N
P
Q
R
S
T
300 350 400 450 500 550 600 650 700
B-无混合段+法兰水平出风 C-混合段（顶+前法兰）+法兰顶出风 D-混合段（顶+前法兰）+法兰水平出风 E-混合段（顶+前风阀）+法兰顶出风
接管方式：L——左接管；R——右接管
水盘材质+铝箔材质+湿膜选项：
A—镀锌钢板+普通铝
●1 风机出风口处软连接，有效隔绝振动； ●2 电机配滑轨调节装置，可调整至最佳安
装位置，维护方便 。
加湿段 ■ 对空气进行加湿处理，以保证空气的相对湿度； ■ 湿膜加湿器可选50mm或100mm厚，加湿距离仅为湿膜本体厚度，加
湿效果好。适用于民用建筑的加湿、工业降温，可满足对湿度有一般 性要求场所。
MDW双壁柜式空气处理机
卧式机组 型号： 风量：
MDW020C〜MDW450C 2000m3/h〜45000m3/h
MDW 双壁柜式空气处理机
概述
麦克维尔新型MDW系列双壁柜式空气处理机是在借鉴以往空气处理机优点的基础上，采用更加先进技术和生产工艺开发而 成的。机组结构简单，组合灵活，可广泛应用于商业及工业中央空调系统。该系列机组通过对空气进行降温冷却、去湿干 燥、加热加湿、双重过滤等处理，为商场、办公楼、车站、医院、电子厂房等提供舒适洁净的空调环境。
腐，美观耐用，内层为镀铝锌板，中间填充高密度 的环保聚氨酯发泡料，不仅隔热性能好，并且有吸 音降噪功能。
优越的防冷桥性能 ■ 特殊设计的面板结构，整机内外均无金属件直接相
连，彻底无冷桥； ■ 风阀法兰等外部件与面板间加贴隔热材料，机组在
水冷式柜式空调机组设备工艺原理
水冷式柜式空调机组设备工艺原理概述空调系统中的空气循环用于维持舒适的室内温度和湿度。
水冷式柜式空调机组是一种高效的空调系统，它使用水来冷却空气，而不是空气来冷却空气。
在水冷式柜式空调机组中，空气通过水冷却器冷却。
这些冷却器连接到冷却塔，通过引入外部水来冷却再循环使用。
本文将介绍水冷式柜式空调机组的工艺原理，包括设备结构、工作原理和关键技术参数。
设备结构水冷式柜式空调机组由以下几个部分组成：1.冷水机组：包括压缩机、蒸发器、冷凝器和冷冻水泵等组件。
它们共同协作来提供制冷作用及制冷水循环。
2.冷水制冷系统：由冷水机组和水冷却塔组成。
冷水机组通过冷却塔将冷却水冷却，再将冷却水送至需求端进行制冷。
3.空气处理系统：由送风机和送风管道组成。
送风机将空气从室外引入空调设备，经由送风管道输入到冷却器中进行降温、降湿。
然后通过送风管道重新进入室内。
4.控制系统：由电气控制柜和仪表控制系统组成，对冷水机组、送风机、水泵、冷却塔、阀门等进行控制管理。
上述部件的组成呈线性结构，在设备的使用中方便了故障排除及模块化维护。
工作原理水冷式柜式空调机组的工作原理如下：1.冷水机组工作压缩机将低温低压的制冷剂气体压缩成高温高压气体，并将其输送到冷凝器中。
在冷凝器中，气体通过散热器，将热量释放到冷却水中而形成高温高压的冷媒气体。
然后气体进入膨胀阀冷却压降系统，气体温度降低并形成低温低压的制冷剂气体。
最后，制冷剂气体进入蒸发器中，通过外部空气传导散热而形成低温低压的制冷剂蒸汽。
这个循环实现了空气制冷。
2.冷却塔工作水冷却塔中的水与外部空气接触，并通过散热器形成冷却水。
冷却水再通过水泵利用管道技术送往冷水机组，为其提供制冷作用。
3.空气处理工作空气通过送风机将热的室内空气引往热交换器，冷却水与空气同时从相对对立的侧面流经，依靠设备给出的规则动态形成温度和湿度的适宜范围。
冷却水从太空中流出，流经夹层，冷却器散热，形成冷却。
流经夹层的空气传导冷却产生降温效果，最后形成温度被降低的新风。
(参考资料)格力立柜参数表
二、产品命名规则G — 1.5 W D X I Y / B1 2 3 4 5 6 7 8序号 代号描述 可选项1 机组代号 G-柜式风机盘管机组m32 名义风量 名义风量=数字X1000/h3 机构形式 缺省-立式；W-卧式4 安装形式 缺省-落地式安装；D-吊装式安装5 机组功能 缺省-回风型；X-新风型6 表冷器排数 缺省-4排管；I-六排管7 进水方向 缺省-左侧进水；Y-右侧进水8 设计序号 以A、C、D等排列；B-超薄机型说明：面向机组回风口，进出水管在机组左侧为左，反之为右（Y）设计选型手册 末端设备系列2、产品性能参数表设计选型手册 末端设备系列（续上表）2、表中数据为以下名义工况条件下测得：名义供冷工况：干/湿球温度：27/19.5℃，进/出水温度：7/12℃；名义供热工况：干球温度：21℃，进水温度：60℃。
3、机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算4、机组性能参数会因产品的改良有所改变，恕不另行通知。
具体参数请以产品铭牌参数为准。
设计选型手册 末端设备系列空气处理机组及设备 4 （一）立式风柜回风型空调机组（续）说明： 1、此机组设计执行国家标准JB/T9066-1999。
2、表中数据为以下名义工况条件下测得：名义供冷工况：干/湿球温度：27/19.5℃，进/出水温度：7/12℃；名义供热工况：干球温度：21℃，进水温度：60℃。
3、机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算4、机组参数以铭牌参数为准。
5、其他非标准机外静压机型可按非标产品定制。
设计选型手册 末端设备系列设计选型手册 末端设备系列2、表中数据为以下名义工况条件下测得：名义供冷工况：干/湿球温度：35/28℃，进/出水温度：7/12℃；名义供热工况：干球温度：7℃，进水温度：60℃。
3、机组运行重量可按表中机组重量（不含循环水的重量）的1.2倍计算4、机组性能参数会因产品的改良有所改变，恕不另行通知。
空气处理设备(AHU)
运行成本。
智能化普及
02
智能化控制技术将更加成熟，空气处理设备将实现更加智能化
的管理和控制。
定制化服务拓展
03
随着市场需求的多样化，定制化服务和解决方案将成为空气处
理设备发展的重要方向。
THANKS
感谢观看
REPORTING
https://
布均匀。
PART 04
AHU的应用场景
REPORTING
WENKU DESIGN
常见应用领域
商业建筑
购物中心、办公楼、酒店等商业建筑中，AHU用于调节室内温度、湿 度、空气质量，提供舒适的环境。
工业生产
在化工、制药、食品加工等工业生产过程中，AHU用于控制生产车间 的空气温度、湿度和洁净度，保证产品质量和生产安全。
通过传感器和智能算法，实现空 气处理设备的自动调节和控制。
市场趋势
定制化需求增长
根据不同场所和需求，定制化设计和配置空气处理设备。
节能环保需求
随着环保意识的提高，节能、环保型的空气处理设备市场需求增 加。
智能化趋势
智能化控制和远程监控成为空气处理设备市场的发展趋势。
未来展望
更高效、更节能
01
随着技术的不断进步，空气处理设备将更加高效、节能，降低
各自特点
节能环保
能够根据室内外温湿度等参数自动调节风量和新风量，节能效果显著。
安装方便
吊装在天花板上，不占用地面空间，安装简便。
各自特点
01
02
03
局部冷却
适用于对特定区域进行冷 却和通风，如会议室、餐 厅等。
结构紧凑
体积小，占用空间少，适 合小空间场所使用。
操作简单
中央空调产品简介——合肥天鹅
机 电信 息
２ １ 第 １ 总 第 ３ ９期 ０ ２年 期 １
９ ３
广泛适用 。
压 缩 机 类型 ：半 封 闭式 双 螺杆 压缩 机
产 品名称 ：螺杆 式水冷冷水机 组
产 品型 号 ：Ｌ Ｂ — １ ０ Ｓ Ｌ Ｂ 一 ５ ０ Ｄ Ｓ Ｓ Ｇ一 ６ ／ Ｓ Ｓ １ ８ ／
适 用 范 围：可 为 宾 馆 、 院 、 厂 、 剧 院 、 育 馆 、 乐 中心 、 业 大 厦 、 医 药 影 体 娱 商 写字 楼 、 工矿 企 业 等 场 所 的 中央 空 调 系 统提 供冷 水 ， 可 为 纺织 、 工 、 品 、 也 化 食 电子 、科 研 等 部 门提 供 工 艺冷 冻水 。 技术参数 （ 制冷 量范 围 、制 冷 剂 ）： １ ８ Ｗ 以下 ，Ｒ ２Ｒ１４ ０ ５ ｋ ２／ ３ａ 产品特 点：机组体积 小、结构紧凑 ；利用可再 生能源、健康无 污染 ； 噪 声低 、效 率 高 ；应 用领 域广 泛 。 压 缩机 类型 ：半 封 闭式 双 螺 杆 压缩 机
９ 中央 空调市场 ・ ０ ２年 １月 ・ １辑 ２ ２１ 第
Ｐ Ｏ Ｕ Ｔ 产品 Ｒ Ｄ Ｃ Ｓ＿
产 品名称 ：组合 式空气处理 机组
产 品 型 号 ：Ｚ 系 列 Ｋ
适 用 范 围 ： 广 泛 应 用 于 宾 馆 、体 育 馆 、 展 览 中 心 、写 字 楼 等 一 般 空 调 系 统工 程 及 医疗 、 电 子 、纺 织 、烟 草 、食 品 等 特 殊 要 求 的 空调 系 统 工 程 。 技 术 参 数 （ 冷 量 范 围 、 制 冷 剂 ） ： １ Ｗ ～ １１０ｋ 制 ４ｋ ５ Ｗ 产 品 特 点：模块 化 设 计 ， 型选 择 灵 活 ， 能耗 防 结 露 设 计 ， 形美 观 、 机 低 外 造 型 流 畅 、安 装 方 便 、 易 于 检 修 ， 智 能控 制 、 高 效 节 能 ，专 用 机 组 ， 设 和
柜式空气处理机组46页PPT
诚信为本 服务第一
不漏水
现代莱恩空调设备有限公司 中/德/合/资
盘管试漏
机械涨管
不均匀 涨口易开裂，要补焊 残留润滑油，锈蚀隐患 焊接完毕后需测漏
水压涨管
均匀紧密接触 不开裂 管内流体与使用时相同 测漏与涨管同时完成
诚信为本 服务第一
不漏水
现代莱恩空调设备有限公司 中/德/合/资
水盘有坡度，排水顺畅
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
双框架空调箱的缺陷： 高漏风率
型材外 框架
缝隙大，保温条密封能力差; 内部锁螺丝困难度大
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调榫头双柱空调箱防漏设计
铝型材
密封条
面板45度角直接拼接，减小拼 接间隙
防漏密封条+螺栓螺母连接， 使密封条充分压紧，提高板和板 拼装的密封性。
诚信为本 服务第一
空调箱产品 特点
现代莱恩空调设备有限公司 中/德/合/资
漏风率低 不结露
结构强度高 零配件性能好
机组噪声小 组装方便 高换热率
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
现代莱恩空调器的优点一：
漏风率低
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
空调箱结构形式演变过程
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
相机外壳、自行车、笔记 本电脑外壳、高档跑车底 盘(世爵) 采用铝型材做主要材料
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
BMW 采用铝合 金做发动 机
诚信为本 服务第一
欧科EKDW(B系列)_柜式空气处理机组样本(1010版)
产品QS认证 (XK06-015-00361)
2005 英国F1银石赛道 (Silverstone, UK-F1 circuit)
2006-2007 赫尔辛基—诺基亚全球总部研发中心 (Helsinki- Nokia R&D centers worldwide headquarters)
(L/S) 6排管(新风工况) 1.67 2.52 3.29 4.19 5.00 5.81 6.52 7.38 8.24 9.90 11.29 12.76 15.29 16.52 17.86 20.67 21.86
4排管(回风工况) 0.43 0.68 0.92 1.13 1.37 1.71 1.87 2.24 2.32 2.75 3.37 3.44 4.19 4.55 5.07 5.70 6.24 名义供热 4排管(新风工况) 0.74 1.10 1.49 1.85 2.23 2.77 2.99 3.56 3.62 4.44 5.29 5.54 6.66 7.34 7.99 9.14 9.88 水流量 6排管(回风工况) 0.52 0.81 1.08 1.35 1.62 2.02 2.16 2.60 2.70 3.24 3.90 4.12 4.84 5.36 5.94 6.71 7.02
4排管(回风工况) 0.57 0.81 1.14 1.48 1.81 2.10 2.43 2.67 3.00 3.52 3.86 4.62 5.43 5.86 6.38 7.38 7.86 名义供冷 4排管(新风工况) 1.38 2.00 2.71 3.29 3.95 4.48 5.38 6.05 6.76 8.05 8.33 10.05 11.81 12.86 13.81 16.05 17.19 水流量 6排管(回风工况) 0.71 1.10 1.57 1.86 2.29 2.62 3.00 3.43 3.71 4.48 5.10 5.71 7.00 7.62 8.33 9.48 10.38
通讯数据机房除湿如何设计选型
通讯数据机房除湿如何设计选型内容摘要：1.通讯机房除湿机的设计标准,2.通讯机房除湿机的特点,3.通讯机房常用除湿机的形式一．通讯机房除湿机设计标准目前，对通讯设备机房除湿机设计要求没有统一标准，有条件时应按通讯设备生产厂家提供的机组运行环境要求进行设计，但通常在设计除湿机时通讯设备不能确定，提不出具体通讯设备环境要求，此时可参照我国计算机房设计规范（GB50174-93）执行，一般都可满足通讯设备运行环境要求。
二．通讯机房除湿机的特点1. 设备散热量大,散湿量小机房内显热量占全部发热量的90%以上,包括设备运行发热量,照明发热量,人体显热发热量,通过围护结构的传热量,计算机设备散热量一般在150W/m?左右,万门程控交换机散热量平均在160～220W/m?，设备运行时没有散湿，机房内散湿来源于人体散湿和新风带入湿量，因此通讯机房的热湿特点为显热远远大于潜热，热湿比很大，在空气焓湿图上空气处理过程接近等湿线，由此看出，通讯机房除湿机回风工况为干冷却工况，即冷却过程没有或很少有冷凝水析出。
2．除湿机机组大风量，小焓差送风由于机房散热量中60～80%是交换机散发的显热，向程控交换机等通讯设备直接送风是最有效的降温手段，且送风温度不宜过低，一般控制在15～17℃以上，否则，送风温度过低会造成室内除湿量较多而造成室内相对湿度降低，当降到30%以下时容易产生静电，对通讯设备产生不利影响，由于送风温度较高，送风温差减小，因此必然导致送风量较大，这就形成了大风量小焓差送风.3．多采用下送风方式由于通讯设备进风口常设在机架下侧或底部，送风从机架底部进风口进入经机架到顶部排风口排出，对通讯设备得到最迅速的冷却，但由于采用下送风要架空地板，造价较高，因而常采用顶送风的除湿机方式，送风直接吹向通讯设备对其进行整体冷却，也可达到良好的冷却效果4．全天候运行通讯设备24小时不间断运行，不断地向机房内散发热量，即使在冬季也由于机房向室外散热量小于通讯设备发热量而仍需供冷，因此除湿机系统要求全天候不间断运行。
4.空气处理机组
1 空气处理机组本招标文件空气处理机组用于轨道交通设备管理用房，满足其工艺或舒适性要求。
1.1采用规范与标准设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。
出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。
《组合式空调机组》（GB/T 14294）《空调用通风机安全要求》（GB/T 10080）《空气冷却器与空气加热器》（GB/T 14296）《空气冷却器与空气加热器性能试验方法》（GB/T 21）《制冷和空调设备噪声的测定》（JB/T 4330）《采暖通风与空气调节设备噪声声功率级的测定工程法》（GB/T 9068）《空气分布器性能试验方法》（JG/T 20）《空气过滤器》（GB/T 14295）《通风机能效限定值及能效等级》（GB 19761）《建筑机电工程抗震设计规范》（GB 50981）《空气处理机组安全要求》（GB/T 10891）《柜式风机盘管机组》（JB/T 9066）1.2 术语与定义1.2.1空气处理机组空气处理机组是一种空气处理设备，根据设计要求，一般分为立式、卧式或吊顶式。
1.2.2标准空气状态空气温度20℃，相对湿度65%，压力101.3kPa，密度1.2kg/m3时的空气状态。
1.2.3额定风量在标准状态下，单位时间通过机组的空气体积流量，单位为m3/h或m3/s。
1.2.4额定供冷量机组在规定试验工况下的总除热量，即显热和潜热除热量之和，单位为kW或W。
1.2.5漏风率机组的漏风量与额定风量之比率，用%表示。
1.2.6左式、右式人面对回风端看机组（顺气流方向），水接管在左侧为“左式”；人面对回风端看机组（顺气流方向），水接管在右侧为“右式”。
1.3工作条件1.3.1正常工况：应能在环境温度-20℃≤t≤45℃，相对湿度10%≤φ≤95%的条件下连续正常运行。
空气处理机组
空气处理机组空气处理机组 (Air handling unit，AHU)：空气处理机组(AHU)是一种集中式空气处理系统,它起源于设备集中设置,通过风管分配加热空气的强制式热风采暖和通风系统。
基本的集中式系统是一种全空气单区域系统,一般包括风机、加热器、冷却器以及过滤器各组件。
这里所说的AHU,指的是一次回风系统,其基本工作过程是:室外来的新风与室内的一部分回风混合后,经过滤器滤掉空气中的粉尘、烟尘、黑烟和有机粒子等有害物质。
[1]干净的空气经风机送到冷却器或加热器进行冷却或加热,以达到使人感到舒适、适宜的程度,然后送入房间。
空气调节过程根据冬、夏季节的变化,典型的集中式空气处理系统调节过程也不相同。
用于调节室内空气温湿度和洁净度的设备。
有满足热湿处理要求用的空气加热器、空气冷却器、空气加湿器，净化空气用的空气过滤器，调节新风、回风用的混风箱以及降低通风机噪声用的消声器。
空气处理机组均设有通风机。
根据全年空气调节的要求，机组可配置与冷热源相连接的自动调节系统。
可由工厂制成系列的定型产品，组成各种容量和功能的处理段，由设计人员选配，并在现场进行装配。
一般容量较大（风量大于5000立方米/时），故不带独立的冷热源。
新风机组主要针对室外新风的状态点进行处理，而空气处理机组主要针对室内循环风的状态进行处理。
与风机盘管加新风系统及单元式空调器相比，它具有处理风量大、空气品质高、节能等优点，尤其适合商场、展览馆、机场等大空间、大人流量的系统。
一个好的空气处理机组应该具有占用空间少、功能多、噪音低、能耗低、造型美观、安装维修方便等特点。
但是由于其功能段多、结构复杂，要做到顾此而不失彼，全面兼顾，就要求设计人员和建设单位在材质、制造工艺、结构特性、选型计算时多方比较，方能取得较为满意的效果。
1 保温性能空气处理机组壁板一般采用双层彩色钢板或冷轧钢板粉末喷涂(底板内侧板有的采用不锈钢制成)，中间的保温材料多为聚氨酯发泡或阻燃性离心玻璃棉。
Mcquay PM-SWHV-C001 MSW 系列柜式空气处理机 说明书
MSW系列柜式空气处理机卧式机组型号：MSW020HB～MSW150HB风量：2000～15000m3/h立式机组型号：MSW040VB～MSW250VB风量：4000～25000m3/h柜式空气处理机麦克维尔MSW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，从而更好满足广大客户对卧式、立式空气处理机的需求，为客户节约室内空间，增加收益。
该产品可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程，尤其适用于安装空间受限制、对噪声要求较高、旧房改造等没有机房的场合。
采用经过静电粉沫喷涂的高强度镀锌钢板，高效防腐；保温材料采用新型PU 材料，具有极好的保温和吸音效果，不吸水，可有效防止冷桥的产生。
原装进口OAK 生产设备，采用薄壁铜管及新型波纹铝翅片，机械涨管，保证铜管与翅片间紧密配合，从而确保盘管有最佳的换热效果，为机组的高效运行提供了可靠的保障。
盘管有不同规格和回路形式可供选择，可以平衡各种参数取得最佳运行方案，从而可以适应各种不同需要。
L-左接管，R-右接管4-四排管，6-六排管08-80Pa ，15-150Pa 22-220Pa ，30-300PaB-B 型铝翅片H-卧式，V-立式050-风量为5000m 3/h ，其它依此类推MSW-麦克维尔柜式空气处理机采用高效前倾多翼风机，具有风量大、噪音低及性能稳定可靠的特点。
风机的轴承具有无需添加润滑油的特点，为客户节约维护费用。
在进风口处配有初效尼龙网过滤器，还可以根据客户的具体要求加装板式过滤器。
麦克维尔拥有自主的知识产权的MS-85选型软件，是经过美国ARI 协会权威认证的选型软件，其计算结果及按其计算结果生产的产品都通过了极为严格的检验，从而为机组MSW 系列产品具有机外余压高、冷量大的特点，且体积小，结构简单，便于安装维修。
柜式空气处理机说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■标准回风制冷工况：27℃（干球）/19.5℃（湿球）；标准新风制冷工况：34℃（干球）/28℃（湿球）；■标准制冷进出水工况：进水7℃，出水12℃；■标准回风制热工况：21℃（干球）；标准新风制热工况：0℃（干球）；■标准制热进出水工况：进水60℃，出水50℃；■表中所列机组重量为机组净重量，运行重量将增加20％左右；■标准机组为不带热水盘管机组，如需增加热水盘管，机组的机外余压及外形尺寸应作相应调整；■本系列参数是在海拔高度为0m时的参数，海拔高度变化会影响机组的性能参数；■上表中（）内数值为6排管机组的电机功率。
特灵直膨风柜式分体热泵机组介绍
最多6台
室外机
系统控制-原理
△T
PID
OUTPUT
成功案例
• 上海光明乳业 • 上海雅培制药 • 上海台基电 • 南京统宝光电 • 上海赫比药业 • 上海航天局801所 • 南京艺术大学 • 北京飞利浦电子 • 江阴加华新材料 …… • • • •研硅 新疆150万吨LPG项目 广州箭牌口香糖 北京和睦家医院 广州索尼精密模具
Odyssey TWA/TTA室外冷凝机组
• • • • • • • • • • 单冷和热泵机型 单台冷量范围：22~68.8kW 075/125单压缩机回路 150/250双压缩机回路 涡旋压缩机作为标准配置 部分型号可选择活塞式压缩机，解决超长冷媒配管问题 特有的Wave-3B换热器形式 内置干燥过滤器 高低压保护开关 可选配压缩机消音装置
直膨风柜式分体热泵机组介绍
太仓产品销售支持部 2008年6月
© 2008 Trane
主要内容
• • • • • 系统概述与系统构成 系统特点与优势 系统选型 系统控制 成功案例
系统概述
“直膨风柜式分体热泵机组” 是将空气处理 机组和DX冷凝机组相结合的产品。因其制冷量大， 不需要机房，不需专门的维护管理人员，没有水 系统的结垢和腐蚀问题，又具有空气处理功能， 可以精确控制室内温湿度，因此可以广泛应用在 工艺性厂房、医院、实验室及对温湿度有一定要 求的场合。
系统特点与优势 –系统节能
• 采用涡旋压缩机和高效铜管铝翅片换热器 • 可实现逐级卸载和Free cooling
系统特点与优势 – 初投资和运行费用低，安装方便
• 安装位置：地面或屋顶上 • 无需冷却塔、锅炉、冷却水泵和冷冻水泵、水管路及其 阀门、辅助热交换设备等
40张高清图，看懂制冷与空调设备组成与系统
40张高清图，看懂制冷与空调设备组成与系统
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
更多技术资料点击下方关注我们
坚持每天发布制冷技术知识，希望我们坚持和努力提供的文章对您有一点点帮助。
点击下方可关注我们，我们将努力为您提供有价值的制冷技术知识。
现有空调和排风的参数
通风机
1、名称：低躁声柜式高温排烟离心风机。2、编号：SFB-13，型号：HTFC(A)-III-No.36，450rpm，风量62000m3/h，风压600pa，功率22KW，转速450rpm，噪音77Db(A)。3、含减振吊架，设备支吊架制作安装。
台
1
浙江（金盾）
3
通风机
1、名称：高温排烟风机。2、编号：PY4-1、PY5-13型号：HTF-I-No.5.5，风量12000m3/h，风压590pa，功率4KW，转速2900rpm，噪音86Db(A)。3、含减振吊架，设备支吊架制作安装。
台
4
浙江（金盾）
28
通风机
1、名称:排气扇。2、规格：PQ-100型，带止回阀，风量100m3/h，风压60pa，功率50W，
台
60
41.79
29
通风机
1、名称:排气扇。2、规格：PQ-300型，带止回阀，风量300m3/h，风压90pa，功率100W，
台
1
浙江（金盾）
30
通风机
1、名称:排气扇。2、规格：PQ-500型，带止回阀，风量500m3/h，风压120pa，功率130W，
台
2
浙江（金盾）
4
通风机
1、名称：风机箱。2、编号：PF2-1、PF3-13型号：DBF120*2，风量24000m3/h，Ws=0.25,余压480pa，功率3.0*2KW，噪音67Db(A)。3、含减振吊架，设备支吊架制作安装。
台
2
浙江（金盾）
5
通风机
1、名称：风机箱。2、编号：PF1-23、型号：DBF120，风量12000m3/h，Ws=0.25,余压360pa，功率3.0KW，噪音61Db(A)。3、含减振吊架，设备支吊架制作安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代莱恩空调设备有限公司 中/德/合/资
双框架空调箱的缺陷：
高漏风率
型材外 框架
缝隙大，保温条密封能力差; 内部锁螺丝困难度大
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调榫头双柱空调箱防漏设计
面板45度角直接拼接，减小拼 接间隙 铝型材 密封条
防漏密封条+螺栓螺母连接， 使密封条充分压紧，提高板和板 拼装的密封性。
诚信为本
特殊结构，有效防止 冷桥，耗能小
服务第一
现代莱恩空调设备有限公司 中/德/合/资
不漏水
12MPa高压涨管 杜绝漏水！
•
盘管采用进口冷冻空调专
• 用无缝紫铜管和纯铝挠流铝翅 • 片，经12MPa水压胀管而成。
能适应任何高压配管而无 漏水之虞，确保最小的接触热 阻和高传热效率。
诚信为本
服务第一
不漏水
冷凝水先滴在盘管支架上再滴 冷凝水直接滴在水盘内 入水盘内(支架安装在水盘上 架安装在水盘内公司 中/德/合/资
莱恩空调空调箱的优点三：
结构强度高
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
强度
面板的强度来自于PU发泡与金 属板之间的结构力量
服务第一
莱恩空调箱的阻漏设计细节
面板 有缝隙， 漏风！ 杜绝漏风！
现代莱恩空调设备有限公司 中/德/合/资
水管
封板
盘管进出水管穿箱板处聚氨酯二次发泡避免漏风！
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调空调箱的优点二：
不结露、不漏水、不生锈
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
聚苯乙烯发泡 发泡密度14kg/m3
三明治式面板
0.5热锌板
0.5彩钢板
优势:
• 1、机组面板采用内外双层钣金夹心保温结 构 • 2、内板采用镀锌板 • 3、外板采用彩钢板 • 4、两层钢板之间填充聚苯乙烯发泡保温材 料,c 发泡密度14kg/m3。 • 5、传热系数达到K=0.02w/m2.k • 6、在各种气候条件和工况运行时外壳均无 冷桥产生。 • 普通产品:钣金+玻璃棉\保温棉,保 • 温效果差且不环保 C: 运行噪音低
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
漏风率低 不结露
结构强度高 空调箱产品 特点 零配件性能好 机组噪声小 组装方便 高换热率
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
现代莱恩空调器的优点一：
漏风率低
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
空调箱结构形式演变过程
拉铆螺 母 榫头1 螺栓螺母 连接 榫头2 铝型材 榫头结构便于定位安装，多榫 头互扣无间隙配合，保证型材 结合紧密，防止漏风
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调平面接缝更少
面板 面板 型材 外框 架
传统空调箱每个边上都 有两条漏风路线
诚信为本
榫头双柱只有一条漏风路 线, 用密封圈榫头阻漏
A: 保温效果更好 B: 有效防止冷桥现象 D: 健康环保 E: 强度更高
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
双框架结构强度差
板 板 柱 板
型材 外框 柱 架
弱
板
+
强
+
弱
螺丝锁在0.5mm厚的铁皮上 诚信为本 服务第一
弱
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调榫头双柱结构：强度高
双框架空调箱的缺陷：
冷桥路径短
结露生锈
14oC 30oC
结露 生 锈
阻断热传导路径称之为断冷桥
铝框架裸露在外部的表面温度低于外部环境 的露点温度产生结露，最后导致生锈。
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
断冷桥
这是另一种空调箱结构， 无法断冷桥。
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调榫头双柱断冷桥设计
内衬板 外面板 王牌冷气榫头双柱空调箱低漏风率, 防止漏风产生冷桥
铝型材
密封胶条
铝合金和内衬板分离，空腔内采用 高密度聚胺脂发泡，杜绝冷桥
铝型材
无结露之忧虑
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
冷桥比较
框架结构 空调箱
结 露 生锈
莱恩空调 空调箱
不可避免冷桥，箱体易 结露和生锈，耗能大
柱 柱 螺栓
柱
强 + 强 + 强
柱
更强
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
莱恩空调榫头双柱结构：刚性好 空客 A380 采用铝型 材做主要 材料
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
相机外壳、自行车、笔记 本电脑外壳、高档跑车底 盘(世爵) 采用铝型材做主要材料
单壁
框架
双壁
无框架
诚信为本 服务第一
榫头 双柱
现代莱恩空调设备有限公司 中/德/合/资
传统铝合金外框架的各种形式
直 方 型 圆 弧 型
菱 角 型
内 藏 三 角 型
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
传统铝合金外框架制作过程
间隙配合， 难以密封！
先把空调箱铝骨架做好，贴 螺丝由空调箱内部锁上，面板四 周“必须”留有缝隙，以利安装 上保温条，然后盖上面板 诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
不漏水
盘管试漏
机械涨管
不均匀 涨口易开裂，要补焊
水压涨管
均匀紧密接触
不开裂 管内流体与使用时相同
残留润滑油，锈蚀隐患
焊接完毕后需测漏 诚信为本
测漏与涨管同时完成
服务第一
不漏水
现代莱恩空调设备有限公司 中/德/合/资
水盘有坡度，排水顺畅
诚信为本 服务第一
现代莱恩空调设备有限公司 中/德/合/资
现代莱恩空调设备有限公司 中/德/合/资
柜 式 空 气 处 理 机 组
产 品 介 绍
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
柜式空调机组系列-----产品覆盖面广 1.风量从2000m3/h～40000m3/h 2.制冷量从11.5kw～611kw 3.结构形式分吊挂式、立式、卧式等多种选择 4.盘管数分四六八排,满足同一风量,不同冷热量需 求 5.出风形式既有侧出风,又有上出风 6.进出水管方向左右式可自由选择 7.滤网抽出方式可根据空间情况上下左右自由选择
诚信为本
服务第一
现代莱恩空调设备有限公司 中/德/合/资
BMW
采用铝合 金做发动 机
诚信为本
