威德福套管开窗分支井系统
威德福的打捞及再进入服务
13
ቤተ መጻሕፍቲ ባይዱ
特殊工具介绍
• 针对问题：套管套管腐蚀、水泥胶 结不好等情形下侧钻、弃井、封堵 •段铣工具技术优势
– 切削效率高 （10分钟左右割断最硬的 套管） – 刀片寿命长。
© 2008 Weatherford. All rights reserved.
14
特殊工具介绍
• 高效磨鞋的应用实例
– 高效双翼磨鞋
1
威德福打捞及再进入服务概述
• 套管开窗作业能满足从4-1/2”到20”套 管作业的需要。多级井一到四级开窗 服务 • 针对复杂情况下的修井和弃井。套返 井，套变，套管错断，复杂落鱼。 • 全球共享的打捞&磨铣和切割工具在 套管和裸眼内打捞的应用
• 经验丰富的打捞工程师对所遇到的问 题的解析并及时作出可行方案
威德福打捞及再进入服务；扩眼及实体膨胀管；特殊工具
议程
威德福打捞及再进入服务概述
威德福打捞及再进入服务概述 受损套管再进入 特殊工具介绍
扩眼及实体膨胀管
Rip Tide扩眼器 MetalSkin实体膨胀管
过油管及连续油管作业
腐蚀严重油管及内外水泥封固的油管处理
© 2008 Weatherford. All rights reserved.
© 2008 Weatherford. All rights reserved.
12
特殊工具介绍
• 管柱磁铁的应用
• 天然磁铁材料 • 根据需要选用不同的 耐温材料
• 80°/C120°C/150° C/180°C/200°C
© 2008 Weatherford. All rights reserved.
Expandable Casing
威德福概述
定向钻井服务,
如MWD、LWD、旋转导向等, 提 高钻井效率并优化井的轨迹
控制压力钻井® (CPD®) 服务
包括欠平衡、控压钻井和空气钻 井，拥有全球最大的控制压力钻 井服务队伍。
套管钻井 (DwC™) 系统
提高钻井效率，无需起下钻，从 而减少作业风险。
专利和非专利的钻井工具
客户无需支付庞大的购买费用， 通过租赁即可享用全面的产品。
– 旋转控制装置 – 井下套管阀 • 数据采集 • 流体 • 地面系统
© 2007 Weatherford. All rights reserved.
18
钻井设备及服务
• 钻井液系统 • 地面设备 • 井下工具 • Williams 旋转
控制头
© 2007 Weatherford. All rights reserved.
24
市场
Artificial lift Casing & Tubing Services Casing Hardware & Cementation Products Completion Equipment & Services
Directional Drilling Services
Downhole Drilling Tools
ConocoPhillips
BP
油气服务公司
Total
注册的美国专利
0
9 11 13 22 30
200
400
600
800
1000
1200
Technology Strength
Source : Wall Street Journal, 6 March 2007
WFT portfolio key differentiators:
国外膨胀管技术的发展与应用
国外膨胀管技术的发展与应用 编译:马洪涛(胜利油田钻井工艺研究院)审校:纪常杰(大庆油田工程有限公司) 摘要 膨胀管技术是石油工业中迅速崛起的可明显降低钻井完井成本的一项新技术。
威德福公司在可膨胀防砂筛管领域居于领先地位,其膨胀管技术分为三类:可膨胀割缝管、实体膨胀管和膨胀系统。
哈里伯顿公司的膨胀产品包括可膨胀筛管系统和可膨胀尾管悬挂器/封隔器系统,这两种系统都经过了大量的室内和现场试验。
Enventure公司开发了三种实体膨胀管产品:可膨胀尾管系统、套管井衬管系统和可膨胀尾管悬挂器系统。
贝克石油工具公司的可膨胀产品包括可膨胀尾管悬挂器系统、六级分支井完井系统、可膨胀裸眼完井系统、套管补贴系统和膨胀封隔器。
基于世界各大公司膨胀管技术上的发展与应用,文章针对我国膨胀管技术现状提出了相关的看法和建议。
主题词 膨胀管技术 膨胀系统 实体膨胀管 可膨胀割缝管 商业应用一、膨胀管技术发展回顾最近几年膨胀管技术呈现爆炸式大发展,该技术对石油工业将产生革命性的影响。
例如等径井眼技术,一旦成熟,将极大地降低油井成本,并完全消除常规套管程序的缩径效应,井可以钻得更深,而总井深处的套管内径与常规井相比反而增大。
目前世界上提供膨胀管技术和膨胀产品的公司主要包括威德福公司、Enventure环球技术公司、哈里伯顿公司、贝克石油工具公司、斯伦贝谢公司以及RE AD油井服务公司。
另外,俄罗斯的鞑靼石油研究设计院的膨胀管技术也得到了广泛应用。
1,威德福公司自1998年以来,威德福公司一直在可膨胀防砂筛管(ESS)领域居于业界领先地位。
该技术发展迅速,目前已经成为降低成本、提高产量的标准方法。
该公司还对实体膨胀管技术进行了大规模研究与开发。
该公司的膨胀管技术分为三类:可膨胀割缝管(EST)、实体膨胀管(STE)、膨胀系统。
(1)可膨胀割缝管威德福公司的可膨胀割缝管包括以下三种类型:可膨胀防砂筛管(ESS)、井下衬管系统(ABL)、可膨胀完井尾管(ECL)。

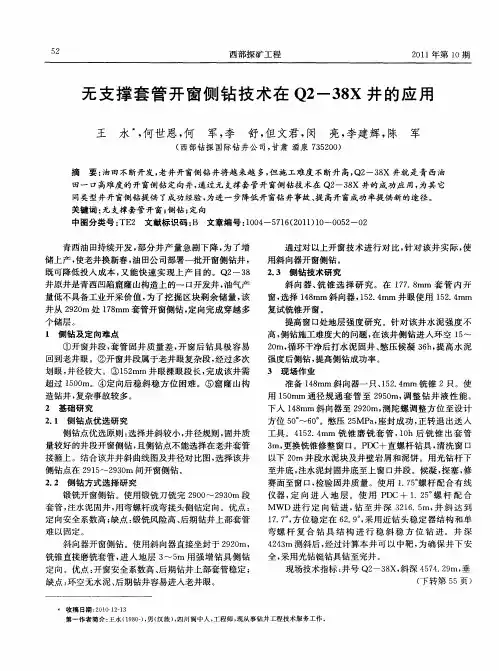

无支撑套管开窗侧钻技术在Q2-38X井的应用
第一作者简介 ： 王水 （ ９０） 男（ １８ 一 。 汉族） 四川阆中人 ， ， 工程师 ， 现从事钻井工程技术服务工作 。
２１ ０ １年第 １ ０期
西部探 矿工 程
５ ５
密度 １Ｏ ～ １０ｋ ／ｍ。 ２不分 散低 固相 泥浆 ： ． １ ．２ ｇｃ 。（） 清水
１０ ， ０ 膨润 土 ３ ０ ， ＭＣ ． ， ＨＰ ０ ￣１ ０ ｐ ｍ， ． Ｃ ０ ２ Ｐ ７０ ００ ｐ
套管， 注水 泥 固井 ， 弯螺 杆或 弯接 头侧 钻定 向 。优点 ： 用 定 向安全 系数 高 ； 点 ： 铣风 险 高 、 缺 锻 后期 钻井 上部 套管
难 以 固定 。
仪器 ， 向 进 入 地 层 。使 用 Ｐ Ｃ＋ １ ２。 杆 配 合 定 Ｄ ． ５螺
ＭＷＤ进 行 定 向 钻 进 ， 至 井 深 ３ １． ｍ， 斜 达 到 钻 ２６ ５ 井 ｌ ． 。方 位 稳定 在 ６ ． 。采 用 近钻 头 稳定 器 结 构 和单 ７７， ２ ９， 弯螺 杆 复 合 钻 具 结 构 进 行 稳 斜 稳 方 位 钻 进 。 井 深
（ 上接第 ５ ２页） 深 ４ １． ３ 机 速 ０ ７ｍ／ ， 期 １ １ ２ ｄ 靶 心 距 ５７ ８ｍ， ．８ ｈ周 ７． １ ， ６． ５ 复 杂事故 Ｏ井 身质 量合 格 ， ５３ ｍ， ， 固井 质量 合格 。
４ 认 识
有 利于 工具清 洗环 空水 泥 、 壁 岩 屑 和泥 饼 等残 留物 ， 井
既可 降低投 入 成本 ， 能 快 速 实 现 上 产 目的 。Ｑ２ ３ 又 — ８ 井 原井 是青 西 凹陷窟 窿 山构 造上 的一 口开 发井 ， 油气 产 通过 对 以上开 窗技 术 进 行对 比 ， 针对 该 井 实 际 ， 使 用斜 向器开 窗侧钻 。
威德福套管钻井技术
CNOOC – World Record Run
套管锚组合 Casing Spear Running Tool
Casing Drilling Spear Assembly usiing tools from inventory Spacer Sub H-E Spear Grapple with Extended Stop Ring Left Hand Release and Bi-Directional Slips
下入参数Running Parameters WOB 2-10 klbs RPM 50 - 120 Torque 2 kftlb Flow 800 gpm
(up to 8 kftlb if stringers present)
注释Comments 用PDC钻头钻穿，用时15分，钻头五损伤 Drilled-out with PDC Bit in 15 mins - No Damage to Bit.
世界记录的套管钻井 World Record Casing Drilling Run
.
• 中海油天津分公司CNOOC China (Tianjin Branch). • 2002年1月January 2002. DS2 13 3/8” x 17”. • 井号Well LD9-3-1. • 钻机 Rig Bohai 4. • 在15-1/2“小时内钻进507米Drilled in 507 mts casing in 15 ½” hours.
钻井鞋作业记录DRILLSHOE CASE HISTORY
- Gulf of Thailand • 套管Casing String 9-5/8” Surface Casing • 钻进长度Distance Drilled 780 ft • 总/井下时间Total / On-Bottom 5.0 / 1.5 hrs • 平均钻速Average ROP 520 ft/hr

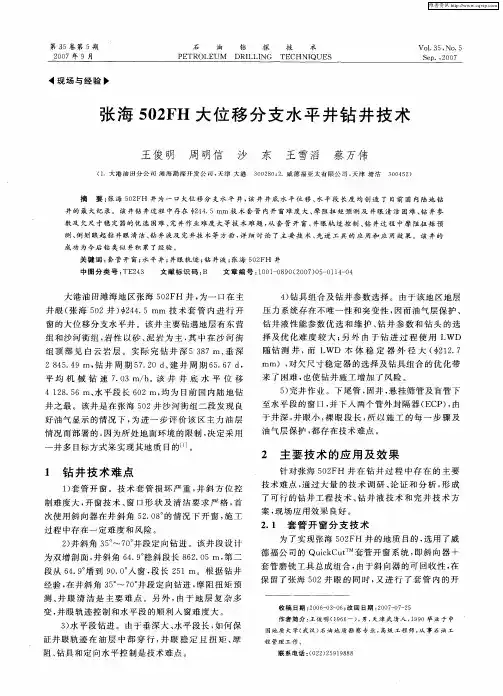

张海502FH大位移分支水平井钻井技术
成 功 为 今 后 钻 类 似 井积 累 了 经验 。
关 键 词 ： 管 开 窗 ； 平 井 ； 眼 轨迹 ； 井液 ； 海 ５ ２ Ｈ 井 套 水 井 钻 张 ０Ｆ
２ １ 套 管 开 窗 分 支 技 术 ．
为 了实 现张 海 ５ ２ Ｈ 井 的地质 目的 ， ０Ｆ 选用 了威
４ 钻具 组合及 钻 井参数 选 择 。 由于该地 区地层 ）
压 力 系统存 在不 唯一 性和 突变 性 ， 因而 油气层 保护 、 钻井 液性 能参 数优 选 和维 护 、 井 参 数 和 钻 头 的选 钻 择及 优化 难 度 较 大 ； 外 由 于 钻 进 过 程 使 用 Ｌ 另 ＷＤ
中图分类号 ： ＴＥ２ ３ ４ 文 献 标 识 码 ： Ｂ 文 章 编 号 ：０ １ ０ ９ （０ ７０ — １ ４Ｏ １ ０－ ８ ０ ２ ０ ） ５０ １一 ４
大港 油 田滩 海地 区张 海 ５ ２ Ｈ 井 ， ０Ｆ 为一 口在 主 井 眼 （ 海 ５ ２井 ） ２ ４ ５１１ 技 术 套 管 内进 行 开 张 ０ 巾 ４ ． ＩＩ ＴＴ 窗的大位 移分 支水 平井 。该 井 主要钻 遇地 层有 东 营 组 和沙河 街组 ， 性 以砂 、 岩 为 主 ， 中在 沙 河 街 岩 泥 其 组 顶 部 见 白 云 岩 层 。实 际 完 钻 井 深 ５３ ７１ 、 深 ８ Ｉ垂 Ｔ ２８ ５ ４ Ｉ钻 井 周 期 ５ ． Ｏｄ 建 井 周 期 ６ ． ７ｄ ４ ． ９１ ， Ｔ ７ ２ 、 ５ ６ ， 平 均 机 械 钻 速 ７ ０ ｈ ． ３ｍ／ 。该 井 井 底 水 平 位 移 ４１ ８ ５ Ｉ水平 段 长 ６ ２１， 为 目前 国内 陆地 钻 ２ ． ６１ 、 Ｔ ０ Ｉ均 Ｔ 井之最 。该 井是 在 张海 ５ ２井 沙河 街组 二段 发现 良 ０ 好 油气 显示 的情 况 下 ， 为进 一 步评 价 该 区 主 力 油层
威德福套管开窗工艺介绍
威德福套管开窗工艺介绍引言威德福套管开窗工艺是一种常用于石油钻采工程中的技术。
套管开窗工艺可以使油井在垂直段和水平段之间进行联通，从而实现油气的采集和输送。
本文将介绍威德福套管开窗工艺的原理、步骤以及应用场景。
工艺原理威德福套管开窗工艺是通过使用专门的工具，将套管壁打开一定长度，以形成油井的开窗。
这样一来，油井的井筒和套管之间就形成了连接通道，可以使油气从地下储层流入井筒，进而被提取。
工艺步骤威德福套管开窗工艺一般包括以下步骤：1.准备工作：包括明确开窗的目的和位置、制定详细工艺方案、选择合适的工具和设备等。
2.固定套管：使用夹具等工具将套管稳定在预定位置，以确保后续操作的准确性和安全性。
3.定位工具：使用定位工具将开窗工具送入套管内部，并精确定位到开窗的位置。
4.切割套管：使用特殊的切割工具，对套管进行切割作业，形成想要的开窗形状和尺寸。
5.清洁井内：利用清洗工具对井内进行清洁，以确保开窗后的油气流动畅通无阻。
6.测试效果：进行开窗效果的测试，如测试井底压力、流体产能等，以判断开窗的效果。
7.修复套管：根据测试结果进行修复套管，如使用砾石压裂、水泥固化等方法来加固套管。
应用场景威德福套管开窗工艺在油井工程中有着广泛的应用场景。
以下是一些常见的应用情况：•提高采收率：通过开窗工艺，可以将原本被封闭的油层与井筒连接起来，提高油气的采收率。
•水平井开发：在水平井开发中，套管开窗工艺可以使水平段与垂直段之间实现联通，为水平井提供更大的有效产能。
•修复损坏套管：当套管出现损坏或阻塞时，可以使用开窗工艺来修复套管，恢复油井正常的生产状态。
•增强防塌能力：在特殊情况下，开窗工艺也可以用于提高套管的抗塌能力，以防止地层塌陷。
结论威德福套管开窗工艺是石油钻采工程中一个常用且有效的技术。
通过准备工作、固定套管、定位工具、切割套管、清洁井内、测试效果和修复套管等步骤，可以实现油井的开窗。
威德福套管开窗工艺的应用场景非常广泛，包括提高采收率、水平井开发、修复损坏套管和增强防塌能力等。
威德福751E分级箍使用说明
-_________________________________________________________________________________________ _分级固井工具工作原理图示详细描述了威德福公司分级固井工具的工作原理。
在工具下井位置，单体滑套使多级固井工具上的循环孔处于关闭位置。
在此状态下，单体滑套与分级固井工具本体之间的所有空间或是露于套管之内或是露于环中,因此没有任何压力圈闭，而且单体滑套的弹性O型密封圈仅承受套管内与套管环空间的压差而不承受任何井下绝对压力。
若要打开多级固井工具之循环孔进行循环和固井，需向套管内投入加重开孔弹并靠其自由下落座于开孔座上。
然后在套管内开孔弹以上施加液压直至分级固井工具本体与单体滑套之间的销钉剪断。
销钉剪断后，单体滑套向下行直至中间锁定块与多级固井工具本体上锁定槽下端接触后停止。
此时分级固井工具循环孔打开，在此开孔位置，单体滑套上循环孔与工具本体循环孔对中，从而套管内外通过循环孔可进行循环及固井。
若要关闭循环孔，在套管内泵入关闭塞使其座于关闭座上。
在套管关闭塞以上加压(高于循环终了压力800－1500psi)剪断单体滑套与关闭座之间的销钉，关闭座然后下行直至其与单体滑套内下台肩接触而停止。
此时中间销定块缩回到关闭座内槽。
由于关闭塞下行而被挤压的胶塞以下套管内的液体可以沿关闭塞前端的开口槽上行。
从而不使套管受压。
单体滑套关闭循环孔通过O型圈密封。
由于分级工具循环孔上下密封本体内径相同，所以工具所受外压力不可能打开循环孔。
当单体滑套关闭循环孔后，滑套上的卡环莰入分级工具本体内从而防止单体滑套在钻进及下井工具通过时而向上移动。
开孔座和关孔座都是铝制品容易钻掉。
关闭座内的中间锁定块与其中的非旋槽相配合从而防止关闭的旋转。
关闭座导引槽内的铜销钉能确保中间锁定块与锁定槽居中。
而开孔座是通过反扣螺纹旋在单体滑套上，这样其旋转亦是不可能的。
分级工具本体与单体滑套上的J型销亦可防止其旋转同时作为辅助的装置防止滑套上行。
威德福完井介绍(powerpoint)
人工举升
• Electric Submersible Pumping • Gas Lift • Hydraulic Lift (jet and piston) • Plunger Lift • Progressing Cavity Pumping • Reciprocating Rod Lift • Traditional and Unconventional Pumping Units • Rod Pumps • Capillary Technologies • Sucker Rods
© 2004 Weatherford. All rights reserved.
Issued: 8-9-04, Revision: 1, Document owner: Marketing
9
Optimax™ TRSCSSV Animation
© 2004 Weatherford. All rights reserved.
裸眼完井 • Expandable Sand Screens • Wire-wrapped Screens • Pre-pack Screens • Premium Damage Tolerant Screens • Inflatables
© 2004 Weatherford. All rights reserved.
• 主要应用包括：
– 高温高压 – 高含 H2S 和CO2 环境 – 深水
© 2004 Weatherford. All rights reserved.
Issued: 8-9-04, Revision: 1, Document owner: Marketing
5
套管井完井系统: 封隔器系列产品
永久式及可取式封隔器
mwd+发展
无线随钻测量技术的应用现状与发展趋势【摘要】近年来，无线随钻测量技术的应用领域不断扩大，并且随钻测量的参数不断增多，大力发展无线随钻测量技术是当前石油工程技术发展的一个主要关注方向。
本文详细介绍了国内外各种无线随钻测量技术的主要进展和应用现状，指出了各类仪器的应用特点，并分析了无线随钻测量技术今后的发展趋势。
【关键词】随钻测量MWD 石油工程应用现状发展趋势1 概述近年来，随钻测量及其相关技术发展迅速，应用领域不断扩大，总体趋势是从有线随钻逐渐过渡到无线随钻测量，并且随钻测量的参数不断增多，大力发展无线随钻测量技术是当前石油工程技术发展的一个主要关注方向。
在新型MWD仪器方面，国外各大公司厂家近几年也推出了更具特色、能满足更高要求的仪器，如：美国NL Sperry-Sun 公司、Scientific Drilling 公司和法国Geoservice等公司为了满足欠平衡钻井施工的需要，各自开发出了电磁波无线随钻测量系统，可以加挂自然伽马测井仪器进行简单地层评价。
Sperry-Sun公司的Solar175TM高温测量系统，能在175℃的高温环境下可靠地测量定向参数和伽马值，耐温能力高达200℃，耐压能力高达22000psi。
Anadrill公司推出了具有创历史意义的新型无线随钻测量仪器PowerPulserTM。
采用全新的综合设计方案，简化了维修程序，现场操作简单，可以实现平均无故障时间1000h的目标；采用连续波方式传送脉冲信号，压缩编码技术使数据传输的速度提高了近10倍。
国内多家公司及研究院所正在致力于无线随钻测量技术的研究，开发出了有限的几种无线随钻测量仪器，并投入到商业化运营，从石油工程的市场需求来看，无线随钻测量技术仍然具有较大的发展空间。
本文全面介绍了国内外无线随钻测量技术的主要进展和应用现状，并指出了各类仪器的应用特点，针对各类仪器的使用情况，提出了无线随钻测量技术的发展思路，对提高国内无线随钻测量技术水平具有重要的意义。
《套管开窗侧钻井》课件
相较于传统钻井技术，套管开窗侧钻井技 术能够大幅度降低钻井成本，提高油田开 发的经济效益。
促进环保
推动技术创新
套管开窗侧钻井技术能够减少钻井过程中 的环境污染，降低油田开发对环境的影响 ，促进可持续发展。
套管开窗侧钻井技术的研发和应用，能够 推动石油工业的技术创新和进步，提升我 国石油工业的国际竞争力。
03
套管开窗侧钻井的实践案例
案例一：某油田的套管开窗侧钻井实践
总结词：成功应用
详细描述：某油田采用套管开窗侧钻井技术，成功地解决了老油田开发后期的问 题，提高了采油效率。
案例二：复杂地层下的套管开窗侧钻井实践
总结词：技术挑战
详细描述：在复杂地层条件下，套管开窗侧钻井技术面临诸多挑战，如地层不稳定、易塌陷等。通过精心设计和施工，成功 完成了钻井作业。
效率。
智能化决策支持
利用大数据和云计算技术，实现钻 井数据的实时采集、处理和分析， 为钻井决策提供智能化支持。
环保要求提高
随着环保意识的增强，套管开窗侧 钻井技术将更加注重环保，减少对 环境的破坏和污染。
面临的挑战与问题
技术更新换代
随着石油工业的发展，老旧的套管开 窗侧钻井设备和技术需要不断更新换 代，以满足新的钻井需求。
平和竞争力。
提高安全管理水平
建立健全安全管理体系，加强安 全培训和演练，提高员工的安全
意识和应对突发事件的能力。
人才培养和引进
加强与高校、科研机构的合作， 培养专业的套管开窗侧钻井技术 人才；同时积极引进国内外优秀
人才，充实技术团队。
05
结论
套管开窗侧钻井的重要意义
提高石油开采效率
降低钻井成本
套管开窗侧钻井技术能够突破传统钻井技 术的限制，有效提高石油开采效率，缓解 能源紧张问题。
威德福套管开窗分支井系统
3
• 下MWDRun in Stinger, Stabilizer, and MWD • 插入定位槽Engage Stinger into orientation slot in Packer • 测方位Determine slot orientation • 起出定向工具Pull out Stinger assembly
© 2006 Weatherford. All rights reserved.
5
威德福开窗系统的结构特点
• 主要组成结构图以 及磨铣轨迹
© 2006 Weatherford. All rights reserved.
6
开窗工具的类型
– 导引面的类型
– 3° Quickcut 导引面(HQC)
– 可提供尺寸: 4-1/2”,5”,5-1/2”, 5-3/4”, 6-5/8”,7” 7-5/8”, 9-5/8”, 13-3/8”, 16”, 18-5/8”-20”
3°
– 2° 小角度导引面 (SAQC)
– 可提供尺寸:7”,9-5/8”,10-3/4”,11-3/4”, 13-3/8” 2°
© 2006 Weatherford. All rights reserved.
7
开窗工具的类型
• 锚定的类型
– 密封型(封隔器)
– 非密封型(固定式/滑块式)
固定式
滑块式
UBHO Sub
ALLEN SCREWS
© 2006 Weatherford. All rights reserved.
13
开窗工具的应用
– 2/3度Quickcut斜向器固定式锚定 不能低边开，左高边45度右高边60度
2/3度Quickcut斜向器滑块式锚定 360度
分段压裂完井系统-威德福
Toe Sleeve
(utilized on all 3 systems)
打压开启，不可关闭 • •
Multi-Shift
投球打开， 工具关闭 专利特有的 缓冲装置
•
固井环境
© 2008 Weatherford. All rights reserved.
7
ZoneSelect™复合材料球
图中所示为在加拿大压裂作业中使 用过的球.在这口作业实例中，具体 参数如下：
分段（分级）压裂配套技术
完井技术（悬挂器、封隔器、滑套）、压裂液技术、油层 抗敏保护液技术；微地震压裂实时监测技术。
ZoneSelect Frac System
适应对象
• 直井、定向大位移井、水平井；页岩、煤层、碳酸盐、致 密砂岩；套管或裸眼井；
Seal Assembly During fracing balls eats are used to open the sleeves and isolate the zones below, they are milled out after the whole frac job is complete Liner Hanger
Liner Hanger
ZoneSelect Sliding Sleeve
Openhole Packer
© 2008 Weatherford. All rights reserved.
4
ZoneSelect™裸眼分段压裂完井系统
特点 • 多种滑套类型；多种封隔器可选； • 多种尺寸3 .5”（15级）、4.5“（21级）、5.5“（22级） ；
ZoneSelect™ ————分段压裂完井系统
Presenter’s Name：卫东
DD-威德福钻井服务能力介绍
MWD / LWD
1,000 Positive Pulse & E-M MWD tools 400 HEL LWD Tools (GR, Res, NP, RhoB, Sonic*, PWD, Vib) 900 MWD / LWD Engineers
AncilEven Rubber Thickness (ERT) PDM
• Focus on VALUE delivery in terms of Reduced Lifting Cost and Increased Recovery
© 2006 Weatherford. All rights reserved.
• Full directional drilling engineering and well planning package (Compass and 5D supported) • Survey Management & QC • Drilling optimisation engineering and studies • Geo-steering modelling and wellsite supervision • Petroleum Engineering & Geo-science support
ADCO 阿联酋 04/06
TOTAL 英国
Aramco 沙特 TBA 美国
06/06
07/06 09/06
RSS
LWD RSS
12 ¼” 运行记录: 2,450m, 159 hrs
首次运行 EM-TC-LWD 成功 8 ½” 运行记录: 2,825m, 233 hrs
Aramco 沙特
08/06
LWD
威德福测井
• 更短的仪器尺寸
• 更轻的仪器重量，可适用于 2 ¾ in. 至 36 in的井眼尺寸 • 97.8% 施工成功率
6 ¼ in. 159 mm. borehole
38 ft
29 ft
Compact 常规三样 (2.25 in. 外径)
Tool Size Comparison
Conventional tools in 6¼ in. 159 mm. hole
威德福中国有限公司
测井服务
郑乃奇 2009年2月
测井服务
• 综合 • 裸眼井测井
• 套内测井
• 综合测井解释服务
© 2007-2008 Weatherford. All rights reserved.
1
地层评估
Weatherford Wireline Services offers more options to deploy logging tools in a wider range of hole sizes than anyone else in the energy industry.
25
裸眼井测井
Compact 测井 常规方式/过钻杆方式
© 2007-2008 Weatherford. All rights reserved.
26
裸眼井测井
Compact™ 常规电缆传输方式
• 安全高效的现场施工; 有效减少30%的平均测井时间
• 更短的冗余钻进
• 单次下井可取的全套测井数据
31
裸眼井测井
Compact™ 钻杆传输式测井
钻杆内部携带仪器下井，适用于：
• 复杂井况或高斜度井
• 井壁不规则垮塌严重井况
Hydraulic套管开窗工具在南海西部油田的首次应用
摘
要： 南海西部 油田的涸洲 １ —１ １ Ｎ—Ａ１ ２井是 一口探边 注水 井， 该井采 用威 德福公 司最新型的液 压磨铣套 管开窗工
ｔｐ ｆｈ ｄ ａ ｌ ｉｉｇｗｉｄ ｗ ｕ ｔ ｇｔｏ ｄ ｙＷ ｅ ｔ ｅｆｒ ｏ ｐ ｒｔ ｎｗａ ｓｄ ｔ ｏｓ ｅｒｃ ｉｇ ｙ ｅｏ ｙ ｒｕｉ ｍ ｌｎ ｎ ｏ ｃ ｔｉ ｏ ｌ ｃ ｌ ｎ ｍａ ｅｂ ａｈ ｒｏｄ Ｃ ｒ ｏａ ｉ ｓｕ ｅ ｏｄ ｉ ｔａｋ ｎ ｏ ｄ ｉ — ／ ” ｃｓｎ ｆｔ ｉ ｗｅ１ ｎ９ ５ ８ ａｉｇ ｏ ｈｓ ｌ．Ｄｉｅｔ ｎ ｌｄ ｉｉｇ ｈ ｎ ｉｇ ｒｃｉ ａ ｒｌｎ ， ａ ｇｎ ，ｗｉｄ ｗ ｕ ｔ ｇ，ａ ｄ ｗｉｄ ｗ ｎ ｉｇ ｗａ ｏ ｌ ｎ ｏ ｃ ｔｉ ｎ ｎ ｎ ｏ ｍｅ ｄｎ ｓ ａ ｈｅ ｅ ｎｏ ｅｄ ｉｉｇａ ｄ ｄ ｉｅ ｅ ｆｒ ａｉｎ ｗｉ ４． ２ｍ ．Ｃ ｍｐ ｎ ｎｓａ ｄ ｐ ｅ ｎ ｅａ ｃ ｆ ｈｓ ｃ ｉｖ ｄ ｉ ｎ ｒｌｎ ｎ ｒ ｌｄｉ ｎ ｗ ｍ ｔ ｔ １ １ ｌ ｌ ｎ ｏ ｏ ｈ ｏ ｏ ｅ ｔ ｎ ｒｐ ｄ ｒｎ ｅｏ ｉ ｏ ｔ
对 于复杂井 ， 在可 以实现 地质油 藏 目的 的前 提下 ，
具在 ９５ ８ 套 管内进行开窗侧钻 ， 用一趟钻就 实现 了定 向、 －／ ” 仅 座挂 、 开窗 、 窗和钻进 新地层 ｌ ．２ｍ， 修 ４ １ 大大节约 了钻 井
时间。介绍 了威德福公 司的 Ｈｙｒｕｉ套管开窗系统的组成部件及 工具 的优点 ， ｄａｌ ｃ 分析 了如何在 开窗作业过程 中进行 钻井
控压钻井-威德福
1000
2000
3000
动态压力
井底压力 = 静水头压力 (MW) + 环空压力损失
Depth in ft TVD
4000
5000
6000
7000
8000
静态压力
井底压力 = 静水头压力 (MW)
9000
10000
© 2006 Weatherford. All rights reserved.
18
常规循环
Bottom Hole Pressure (psi)
0 0 1000 2000 3000 4000 5000 6000 7000
1000
2000
3000
Depth in ft TVD
4000
5000
最理想的情况是静态和动态压 力均正好穿过由储层压力和地 层破裂压力组成的压力窗口。 层破裂压力组成的压力窗口。
© 2006 Weatherford. All rights reserved.
11
控制压力钻井的种类
控压钻井是一个改进的的钻井过程，用于更加精确地控制整 个井筒的环空压力剖面。控制压力钻井的目的是确定井下压 力环境限制并就此控制环空液压剖面。
主动措施 可以用常规方法进行钻井设计， 可以用常规方法进行钻井设计，但是要安装好压力控制设备应对无法 预见的井 内压力变化。 内压力变化。 被动措施 设备安装好后可以随时调整环空压力剖面，从而增加套管的下入深度， 设备安装好后可以随时调整环空压力剖面，从而增加套管的下入深度， 也有可能节省一层套管。 也有可能节省一层套管。
© 2006 Weatherford. All rights reserved.
威德福水平井压裂工具简介--2008-3-4
© 2006 Weatherford. All rights reserved.
12
工作原理
© 2006 Weatherford. All rights reserved.
5
OptiFrac™ 滑套-技术指标
尺寸 套管尺寸 油管尺寸 抗内挤 抗外挤 最大外径 最小内径 磨洗尺寸 4-1/2 in. 7 in. 32.0 lb/ft 4-1/2 in. 11.6 lb/ft 10,000 psi 10,000 psi 5.50 in. 3.92 in. 3-7/8 in.
可应用于套管井和裸眼井。
最多9层作业，无需中心管 者压裂砾石充填 各层独立作业 滑套上带有复合式膜壳，防杂质，易清除
最新动态:
4-1/2” 管柱2006年第四季度投产使用
© 2006 Weatherford. All rights reserved.
工作原理
© 2006 Weatherford. All rights reserved.
7
OptiFrac™ 趾端滑套-技术指标
尺寸 套管尺寸 油管尺寸 抗内挤 抗外挤 最大外径 最小内径 剪切开启压力 材质 温度等级 拉伸强度 工具全长 4-1/2 in. 7 in. 32.0 lb/ft 4-1/2 in. 11.6 lb/ft 5,000 psi 5,000 psi 5.50 in. 3.50 in. adjustable from 1,000 psi to 3,000 psi 4140 (110 ksi) 325º F 220,000 lbs 43 in.
© 2006 Weatherford. All rights reserved.
9
威德福 Opti-Frac 水平井压裂系统-固井隔离工作原理
威德福套管开窗
威德福套管开窗1. 简介威德福套管开窗是一种在油井套管中进行突破以增强井筒通透性的技术。
套管开窗操作可以用来增加井筒壁面积，提高油井的产能，并且可以改善油井形状以适应特定的采油工艺。
本文将介绍威德福套管开窗的基本原理、操作方法和应用场景。
2. 基本原理威德福套管开窗的基本原理是通过在套管墙上钻孔或切割突破出孔洞，与井筒形成连接通道。
这样可以增加井筒壁面积，增强油水流的通透性，提高油井的产能。
开窗后的套管孔洞通常会被填充填料以保持井筒的结构稳定。
3. 操作方法威德福套管开窗的操作方法如下：3.1 钻孔开窗钻孔开窗是一种常见的套管开窗方法。
操作步骤如下：•首先确定开窗位置，根据油井的具体情况选择最佳位置。
•使用钻杆和特制的突击器具在套管墙上进行钻孔。
钻孔直径一般为几英寸，取决于具体的应用需求。
•钻孔完成后，通过检查孔洞质量和尺寸来确定是否需要进一步处理和调整。
3.2 切割开窗除了钻孔开窗外，切割开窗也是一种常见的套管开窗方法。
操作步骤如下：•首先确定开窗位置，并进行合适的准备工作，如清除井内的堵塞物。
•使用切割工具，如钢丝锯或射流切割机，在套管墙上进行切割操作。
切割的形状和尺寸根据具体应用需求而定。
•切割完成后，需要进行孔洞的质量和尺寸检查，并进行必要的调整和修补。
4. 应用场景威德福套管开窗技术在油井工程中有广泛的应用场景，包括但不限于以下几个方面：4.1 水平井开窗水平井是指井筒倾斜一定角度，与油层平行穿越的井筒。
在水平井中使用套管开窗能够增加油井的产能，改善水平井的采油效果。
4.2 增强井筒通透性通过在套管上进行开窗操作，可以增加井筒壁面积，提高井筒的通透性，从而改善油井的产能。
4.3 改善采油工艺套管开窗还可以根据采油工艺的要求，调整油井的形状和结构，以提高采油效率和采油比例。
5. 总结威德福套管开窗是一种用于增强油井通透性的重要技术。
通过钻孔或切割在套管墙上形成孔洞，可以增加井筒壁面积，改善油井的产能，并且适应特定的采油工艺。
石油工程技术 当深3-1井套管开窗定向侧钻施工案例
当深3-1井套管开窗定向侧钻施工案例当深3井地处当阳复向斜谢家湾构造，1974年由江汉石油管理局5012钻井队钻探，一开下入直径为339.70mm的表层套管691.15m，二开下入直径为244.50mm的技术套管3332.94m，钢级N80，壁厚11.05mm，三开用直径215.90mm的钻头钻至井深5012m，完井测试未成功。
在井深3517.50m打水泥塞，下入直径139.70mm的尾管3224.50～3517.50m，在尾管内接直径63.5mm油管注水泥，因替钻井液过程中出现复杂情况，上提钻具遇卡将油管拔断，鱼顶（油管）深度3128.34m，鱼尾深度为3224.50m。
1995年8月决定对该井实施套管开窗侧钻作业，使该井恢复生产。
设计开窗位置3050m，第一靶点垂深3440m，方位45°±15°，水平位移70±20m；第二靶点垂深4285m，方位45°±15°，气藏。
实施开窗的新井为水平位移400±50m，钻探目的是为了开发和应用当阳复向斜的地下CO2当深3-1井。
套管开窗由胜利油田提供随钻测斜仪和技术服务，实钻结果为：开窗位置，窗顶深3049.70m，窗底3053.50m，窗口长3.80m，窗口实际方位47.2°，井斜1.46°。
第一靶点斜深3450.70m，垂深3440m，位移82.57m，闭合方位40.19°；第二靶点斜深4349.27m，垂深4285m，位移384.53m，闭合方位50.28°，最大全角度变化率4.31°/30m，井眼轨迹完全符合设计要求。
1套管开窗1.1井眼准备开窗之前，必须对开窗的井段做好充分的准备，主要包括以下几个方面的工作：1.1.1通井实探鱼顶深度为3127.94m（原当深3井记录鱼顶深度为3128.34m）。
1.1.2试压发现套管内漏失，通过同位素测井，证实在原射孔段（1233～1235m）出现漏失。
