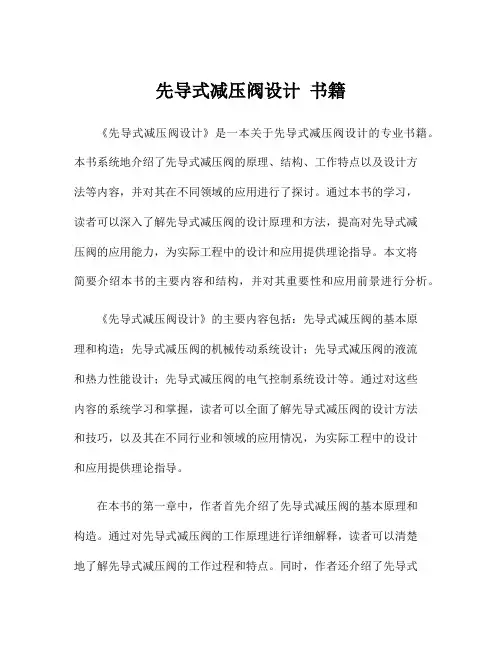

先导式减压阀设计书籍《先导式减压阀设计》是一本关于先导式减压阀设计的专业书籍。
本书系统地介绍了先导式减压阀的原理、结构、工作特点以及设计方法等内容，并对其在不同领域的应用进行了探讨。
通过本书的学习，读者可以深入了解先导式减压阀的设计原理和方法，提高对先导式减压阀的应用能力，为实际工程中的设计和应用提供理论指导。
本文将简要介绍本书的主要内容和结构，并对其重要性和应用前景进行分析。
《先导式减压阀设计》的主要内容包括：先导式减压阀的基本原理和构造；先导式减压阀的机械传动系统设计；先导式减压阀的液流和热力性能设计；先导式减压阀的电气控制系统设计等。
通过对这些内容的系统学习和掌握，读者可以全面了解先导式减压阀的设计方法和技巧，以及其在不同行业和领域的应用情况，为实际工程中的设计和应用提供理论指导。
在本书的第一章中，作者首先介绍了先导式减压阀的基本原理和构造。
通过对先导式减压阀的工作原理进行详细解释，读者可以清楚地了解先导式减压阀的工作过程和特点。
同时，作者还介绍了先导式减压阀的主要构造部件及其功能，为读者进一步了解和理解先导式减压阀的设计方法和要点提供了基础。
在第二章中，作者深入介绍了先导式减压阀的机械传动系统设计。
机械传动系统是先导式减压阀的核心组成部分，直接影响着先导式减压阀的性能和稳定性。
在本章中，作者系统介绍了先导式减压阀的机械传动系统的设计原理和方法，包括传动系统的选择、传动比的确定以及传动系统的优化设计等。
第三章介绍了先导式减压阀的液流和热力性能设计。
减压阀的液流和热力性能是评价减压阀性能好坏的重要指标。
本章主要介绍了减压阀的流量特性、失控和失稳特性等内容。
通过对这些内容的学习，读者可以了解和掌握减压阀的液流和热力性能设计方法和原则。
最后一章介绍了先导式减压阀的电气控制系统设计。
在现代工业生产中，减压阀的电气控制系统起着举足轻重的作用。
本章主要介绍了减压阀的电气控制系统的主要构成部分和功能，以及电气控制系统的设计原则和方法。
8.4.1先导式减压阀及其图形符号
第8章 溢流阀和溢流阀调压回路 8.4 先导式减压阀的结构和工作原理
目录
Contents
பைடு நூலகம்
8.4.1
减压阀是利用液流流过缝隙产生压力损失，使其出口压力低于进口压 力的压力控制阀。按调节要求不同：有用于保证出口压力为定值的定值减 压阀，用于保证进出口压力差不变的定值定差减压阀，用于保证进出口压 力成比例的定比减压阀。其中定值减压阀应用最广，又简称减压阀。
谢谢观看！
减压阀是以出口油压力为控制信号，自动调节主阀阀口开度，改变液 阻，保证油口压力的稳定。
在同一系统中，往往有一个泵要向几个执行元件供油，而各执行元件 所需的工作压力不尽相同的情况。若某执行元件所需的工作压力较泵的供 油压力低时，可在该分支油路中串联一减压阀。油液流经减压阀后，压力 降低，且使其出口处相接的某一回路的压力保持恒定。这种减压阀称为定 值减压阀。
1-主阀芯；2-阻尼孔；3-主阀运动阻尼孔；4、5、12-流道；6-先导阀芯；7-防震套； 8-调压弹簧；9-导阀弹簧腔；10-卸油流道；11-手柄；13-外控口；14-主阀复位弹
簧；15-阀体
图8-8 先导式式减压阀结构
图8-9 先导式减压阀
对减压阀的性能要求是：出口压力维持恒定，不受进口压力、通过流 量大小的影响。
先导式减压阀
先导式减压阀目录YD43H先导式超大膜片高灵敏度减压阀先导活塞式气体减压阀Y43H先导活塞式蒸汽减压阀先导薄膜式蒸汽减压阀-25P先导薄膜式蒸汽减压阀减压阀>>薄膜式减压阀>>先导薄膜式蒸汽减压阀产品名称：先导薄膜式蒸汽减压阀产品型号：25P 产品口径：DN25-200产品压力：1.6-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L 、316、316L 、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa 。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息25P先导薄膜式蒸汽减压阀概述：本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进.膜片采用了新型材料,并大大加式了式作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。
先导薄膜式蒸汽减压阀主要技术参数：公称压力（MPa） 2.5壳体试验压力（MPa） 3.75密封试验压力（MPa） 2.5最高进口压力（MPa） 2.5出口压力范围（MPa）0.02-1.6压力特性偏差（MPa）GB12246-1989流量特性偏差（MPa）GB12246-1989渗漏量GB12245-1989先导薄膜式蒸汽减压阀主要零件材料：零件名称零件材料阀体、阀盖WCB阀座2Cr13阀瓣2Cr13阀杆2Cr13膜片1Cr18Ni9Ti调节弹簧60Si2Mn1.最大减压比高达20:1,过去的两段减压现在用一段即可实现。
200X先导式减压阀故障解决方案
200X先导式减压阀故障解决方案200X先导式减压阀故障解决方案200X减压阀由先导阀完成出口压力设定，介质压力变化时可以保持出口压力的稳定，保证阀后设备在允许压力范围内工作。
先导阀是一个小型减压阀，通过转动调整螺钉可以转变出口压力。
顺时针转动调整螺钉，出口压力增加。
逆时针转动调整螺钉，出口压力减小。
水压传动具有绿色节能,爱护环境,平安牢靠,物丰价廉等突出优点,势必成为流体传动与掌握将来进展的方向之一.其中压力阀作为液压传动技术中的关键元件之一,对其性能的讨论尤为重要.但压力阀普遍存在静差,加之水的汽化压力高,粘度低,可压缩性小等特性,导致了水压压力阀内液动力,摩擦力等明显增大,易产生气蚀,拉丝侵蚀等现象,严峻缩短了阀的使用寿命,直接影响了阀的性能.因此消退静差,成为解决水压压力阀调压精度的难题之一. 首先介绍了水压传动及压力阀的进展历程,优缺点及国内外讨论现状.对静差概念进行了解释,分析了静差产生的机理,揭示了静差产生的本质,并就阀系统中的静差进行了分析,归纳出了静差的危害,提出了消退静差的难点与关键技术,为水压先导式无静差减压阀的设计供应了理论指导.然后在继承油压掌握阀设计阅历的基础之上,设计了一种新型结构的先导式无静差水压减压阀,采纳了特别结构,实现了阀内部的动压反馈.依据提出的设计指标,对无静差减压阀的结构基本参数进行了设计计算,对水压减压阀详细结构的材料进行了合理选择.200X先导式减压阀故障解决方案先导阀结构图外部导管内介质的流淌过程：介质通过进口处导管，针阀，流到主阀膜片上腔内。
再通过导管进入先导阀，流经测试球阀后，到出口处。
正常工作时：针阀打开，测试球阀打开。
当顺时针转动先导阀调整螺钉时，先导阀芯打开，介质通过先导阀流到出口。
主阀膜片上腔压力降低，在介质压力差下，打开主阀芯，介质通过主阀芯流到出口端，阀后压力开头上升。
当阀后压力上升到设定值，先导阀膜片下方压力和设定弹簧保持平衡。
先导式减压阀工作原理和结构
生活中的常识，希望对您有帮助！
先导式减压阀工作原理和结构
导读：本文是关于生活中常识的，仅供参考，如果觉得很不错，欢迎点评和分享。
操作方法结构:其可以按照不同的方式可以分为很多类，比如按照结构形式可以分为膜片式、弹簧膜片式、活塞式和其他的一些；再按照按阀座的数目可分为单座式和双座式。
原理:减压阀进行正常运用主要是通过阀后的压力进行控制的。
当压力感应器感觉到压力明显上升后，减压阀阀门就会慢慢的降低；反之，通过上述完成整个正常的工作。
原理:先是改变节流面积，然后达到管道内部减压的目的，通过改变内在环境的压力达到平衡，最终让d仪器达到自己想要的效果。
原理:比较适用于水、蒸汽、空气介质管路上，通过调节进入口来改变出口的压力，同时当进口的压力稍微有变动的时候，减压阀能够通过机身的调节稳定出口的压力。
感谢阅读，希望能帮助您！
生活经验知识分享。
先导式减压阀的职能符号
先导式减压阀的职能符号
液压系统是机械设备和机床的核心元素，液压元件是液压系统中的一个重要组成部分。
先导式减压阀是液压系统中的一种流体控制元件，它的职能用符号来表示就是Fvalve。
这里所指的先导式减压阀是一种用于控制速度和压力的流体元件，它可以根据液压系统的运行需求，自动控制流体流量。
由于它的可控阀门及具有良好的响应性，所以先导式减压阀具有良好的控制性能，从而使液压系统更好地发挥它应有的作用。
先导式减压阀的特性使它在液压系统中得到广泛应用，它可以实现自动控制流量，使泵提供的压力可以达到最佳的效果，也能保证系统的安全运行。
同时，先导式减压阀还可以实现系统流量的调节，以满足各种不同的运行需求。
此外，先导式减压阀还可以充当缓冲装置，防止系统内爆炸或压力超标，从而保护液压系统的安全运行。
总之，先导式减压阀在液压系统中发挥着重要作用，其用符号Fvalve来表示职能，是控制和调节压力、流量和力矩的重要元件。
先导式减压阀工作原理 先导式减压阀怎么调节
先导式减压阀工作原理先导式减压阀怎么调节
一、先导式减压阀是什么
先导式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
本类阀门在管道中一般应当水平安装。
二、先导式减压阀工作原理
先导式减压阀主要由阀体、主弹簧、主阀芯、主阀座、活塞、先导弹簧、先导阀芯、先导阀座、先导活塞和调整弹簧等组成。
拧动调节螺钉，压缩调整弹簧，顶开先导阀芯，介质从进口侧进入活塞上方，由于活塞面积大于主阀阀芯面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀芯的开度使阀后压力保持恒定。
相比直动式减压阀，先导式减压阀的远程控制口有个重要功能，即通过油管接到另一个远程调压阀（远程调压阀的结构和减压阀的先导控制部分一样），调节远程调压阀的弹簧力，即可调节减压阀主阀芯上端的液压力，从而对减压阀的出口压力实行远程调压，但远程调压阀所能调节的最高压力不得超过减压阀本身导阀的调整压力。
三、先导式减压阀怎么调节
1、首先，关闭先导式减压阀前的闸阀，然后开启先导式减压阀装备上的闸阀，实现下游低压状态。
2、将先导式减压阀的调节螺钉按逆时针旋转至上位置，记住千万不能顺时针旋转，然后关闭先导式减压阀的后方的开关阀。
3、慢慢开启先导式减压阀前的闸阀，直到前阀全部打开。
4、这时候，需要把先导式减压阀的阀门按顺时针旋转，主要是为了将出口压力调至所需要的压力。
5、如在调整先导式减压阀的时出现出口压力比设定的压力要高，这时需要停止操作，然后重新开始调整。
可调先导式减压阀工作原理
可调先导式减压阀工作原理1. 引言说到减压阀，大家可能会想，啥玩意儿？其实，它在我们的生活中扮演着非常重要的角色。
就像生活中的“调味品”，让我们的水压、气压不至于太高而造成麻烦。
这种阀门就像一个“守门员”，帮我们控制着气体和液体的压力，让我们的设备和系统安全、顺畅地运作。
2. 减压阀的基本概念2.1 什么是可调先导式减压阀可调先导式减压阀，听上去是不是有点复杂？其实，它就像一位“灵活的调皮鬼”，可以根据需要调节压力。
简单来说，这种阀门有一个主阀和一个先导阀，先导阀负责监测压力，然后通过一些聪明的设计来调节主阀的开关。
这样，无论是高压水流还是低压气体，都能被它“控制得服服帖帖”。
2.2 它的工作原理减压阀的工作原理其实很简单，就像骑自行车一样，一开始可能会觉得有点难，但熟悉了就轻松了。
它的工作过程就像是一个“调皮的小子”，先是感受到管道中的压力，然后把这个压力信息传递给先导阀，接着，先导阀就会调节主阀的开合，最终将压力降低到一个合适的范围。
通过这种巧妙的设计，压力在阀门的“指挥下”，稳稳地控制着，不会让人感到不适。
3. 生活中的应用3.1 在工业中的重要性在工业生产中，可调先导式减压阀简直是个“宝贝”。
想象一下，如果没有它，设备可能因为压力过高而损坏，造成的损失可不止几块钱！所以，它能确保生产线的顺畅运行，减少事故发生的几率，让工人们也能更加安心。
3.2 家庭中的应用在我们日常生活中，减压阀也能见到它的身影。
比如，家里的燃气灶、热水器，都是需要这种阀门来保持稳定压力的。
不然的话，突然来的高压，可能会让我们“心惊胆战”。
这时候，可调先导式减压阀就像是一个守护者，默默地保护着我们的安全。
4. 小结总而言之，可调先导式减压阀就像一位“守护神”，在我们看不见的地方，默默地为我们的安全和顺畅保驾护航。
无论是在工业还是家庭生活中，它的身影都无处不在。
希望大家在了解了它的工作原理后，下次看到阀门的时候，能心里有个底，知道它的“辛苦”与“伟大”。
先导式减压阀
先导式减压阀的结构：按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式自力式减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
先导式减压阀——该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。
这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。
正常为等比型或者具有等比特性。
这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。
减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用自力式减压阀、背压调节阀等等。
它们分别适用于不同的工作介质。
不同的形式有不同的具体工作原理。
但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。
但一般减压阀都要求进出口压差必须≥0.2Mpa。
A,先导式减压阀产品介绍:用途和主要性能：本阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM编辑本段先导式减压阀的工作原理减压阀出厂时，调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针转动调节螺钉,压缩调节弹簧,使膜瓣移顶开付阀瓣,介质由a 孔通过付阀座到b孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后.同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧,付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时的主阀瓣在主阀瓣弹簧力的推动上下移,使主阀瓣与主阀座的间隙减小,介质流量也随之减小,使阀后压力也随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣与主阀座的间隙增大,介质流量也随之增加,使阀后压力也随之增高达到新的平衡.减压阀的安装与维护蒸汽减压阀的安装与维护应注意以下事项：手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
PRV2000系列先导式减压阀
瓦特PRV2000系列先导式减压阀瓦特先导隔膜式蒸汽减压阀由一个直接作用式先导阀控制主阀的开启度，而先导阀的输出是由控制弹簧的设定压力与下游反馈压力的平衡而控制。
减压阀由一个直接作用式先导阀控制主阀的开启度，而先导阀的输出是由控制弹簧的设定压力与下游反馈压力的平衡而控制。
这种结构设计一方面双阀芯的结构消除了上游压力的影响；另外一方面下游反馈压力与设定值之间的差异经主隔膜放大，使得减压阀反应非常灵敏，从而保证了下游蒸汽压力的稳定。
瓦特PRV2000先导式减压阀的特点A,由于主隔膜的放大效应，，在合适的选型下，蒸汽压力可以精确控制在0.2bar的偏差范围内。
B,由于采用了平衡结构和下游压力反馈系统，使得减压阀既不受上游供汽压力变化影响，也不受下游用汽负荷变化的影响。
真正实现减压稳压的效果。
C,减压阀的的调节比比较大，流量调节比可以到10:1，而压力调节比可以到12:1.D,相比较其他类型的减压阀，瓦特PRV2000系列减压阀的流通能力很大。
E,硬化的阀芯阀座，能够增强减压阀的使用寿命，有非常好的低负荷抗冲蚀能力。
F,瓦特PRV2000先导式减压阀适合关键设备的压力控制，但对蒸汽的品质要求较高，需要系统配置。
先导式蒸汽减压阀是一个减压稳压阀，其不论上游压力变化还是蒸汽流量变化均能稳定下游蒸汽压力，在蒸汽全流量和零流量时都能保证下游蒸汽压力的稳定。
减压阀不能直接按照管道口径配置，必须依据上下游压力、蒸汽流量、流量波动、要求压力精度等参数进行选型。
瓦特PRV2000先导隔膜式减压阀非常适合于关键工业设备蒸汽的减压稳压，也适合负载波动较大的车间蒸汽主管或支管的压力控制。
由于蒸汽中的冷凝水和杂质对减压阀的稳定和寿命有很大影响，需要在蒸汽减压阀前安装高效汽水分离器和100目不锈钢滤网蒸汽过滤器。
确保长久使用效果。
先导式减压阀
先导式减压阀GB/T 12246—89先导式减压阀Pilot-operated reducing valves1 主题内容与适用范畴本标准规定了先导式减压阀的产品分类、技术要求、检验规则和供货要求。
本标准适用于公称压力PN 1.6～6.4MPa，公称通径DN 20～200mm，温度小于或等于400℃，工作介质为蒸汽、空气或水的工业管道用先导式减压阀。
2 引用标准GB 1176 铸造铜合金技术条件GB 1220 不锈钢棒GB 1222 弹簧钢GB 1239 一般圆柱螺旋弹簧GB 1348 球墨铸铁件GB 2066 锡青铜带GB 4239 不锈钢冷轧钢带GB 4981 工业用阀门的压力试验GB 12226 通用阀门灰铸铁件技术条件GB 12228 通用阀门碳素钢锻件技术条件GB 12229 通用阀门碳素钢铸件技术条件GB 12230 通用阀门奥氏体钢铸件技术条件GB 12244 减压阀一样要求GB 12245 减压阀性能试验方法ZB J16 004 减压阀型式与差不多参数YB 552 铍青铜条材和带材3 结构型式3.1 先导式减压阀按结构形式分为先导活塞式、先导波浪管式和先导薄膜式减压阀。
如图1～图3所示，国家技术监督局1990–01–04批准 1990–12–01实施19181716151413121110987654321图1 先导活塞式减压阀l—螺塞；2—下阀盖；3—阀体；4—主阀弹簧；5—主阀瓣；6—主阀座；7—底板；8—活塞；9—气缸套；10—活塞环；11—上阀盖；12—导阀弹簧；13—导阀瓣；14—导阀座；15—膜片；16—弹簧罩；17—调剂弹簧；18—防护罩；19—调剂螺钉181716151413121110987654321图2 先导波浪管式减压阀1—螺塞；2—下阀盖；3—阀体；4—主阀弹簧；5—过滤器；6—主阀瓣；7—主阀座；6—主阀螺母；9—波浪管组件；l0—导阀弹簧；11—导阀瓣；12—导阀座；13—膜片；14—上阀盖；15—弹簧罩；l6—调剂弹簧；l7—防护罩；18—调剂螺钉1716151413121110987654321图3 先导薄膜式减压阀1—主膜片下盖；2—主膜片；3—主膜片上盖；4—阀体；5—推杆；6—主阀座；7—主阀瓣；8—主阀弹簧；9—导阀座；10—导阀盖；11—导阀膜片；12—弹簧下盘；1 3—阀罩；14 调剂弹簧；15—弹簧上盘；16—调剂螺钉；17—手轮4 技术要求4.1 一样要求先导式减压阀应按本标准的规定，并按经规定程序批准的图样和技术文件(或依照用户与制造厂的协议)制造。
斯派莎克先导薄膜式蒸汽减压阀工作原理
斯派莎克先导薄膜式蒸汽减压阀工作原理斯派莎克先导薄膜式蒸汽减压阀工作原理先导薄膜式蒸汽减压阀作为一种利用蒸汽自身能量来调控管系压力的自力式阀门,其性能好坏是打算整个蒸汽系统能否平安、稳定运行的关键。
由于其结构简单、工况恶劣多变且调整精度要求高,一般的静态理论计算、传统样机试验、阅历优化设计等方法根本无法满意用户对减压阀工作稳定、响应快速的运行要求。
同时随着工业生产呈现大容量、高参数、低耗的趋势进展,蒸汽减压阀内流淌诱导振动、噪声问题凸显,严峻干扰设备的稳定运行,且对操作人员的身心健康构成较大威逼。
先导式减压阀主要由先导阀和主阀组成。
先导阀作为压力调整，主阀是导阀的执行者。
二者亲密协作，完成减压过程。
任何一方消失问题，都会导致减压过程失败。
先导阀主要由导阀体，导阀芯，导阀座，导阀弹簧，调整弹簧，调整螺钉，膜片等零件组成。
先导阀的膜片可以感知阀后压力，依据阀后压力变化转变导阀芯的开启高度，掌握进口介质流到活塞上方的流量。
调整弹簧用来设定调整压力范围，转动调整螺钉可以转变出口压力。
斯派莎克先导薄膜式蒸汽减压阀工作原理主阀由阀体，活塞，活塞环，缸套，主阀芯，主阀座，主阀弹簧，底盖等零件组成。
导阀流出的介质到达活塞上方，在介质压力作用下推动活塞向下运动，带动主阀芯打开。
先导薄膜式蒸汽减压阀动态特性讨论针对以上问题,公司合作研发的先导薄膜式蒸汽减压阀系列产品中DN50、PN25规格为主体讨论对象,开展以下一系列讨论：采纳流场数值模拟方法对蒸汽减压阀不同节流阀口缩流系数和堵塞流临界压力比进行分析计算以作为数学建模依据；建立了先导薄膜式蒸汽减压阀从气源到负载完整的动态模型,其中考虑了实际工况下真实气体效应及蒸汽节流减压中的焦耳汤姆逊效应,为随后建立。
斯派莎克先导薄膜式蒸汽减压阀工作原理顺时针转动调整螺钉，压缩调整弹簧，弹簧弹性变形后，推动膜片先下动作，同时导阀芯向下动作，导阀芯开启，（介质通过主阀体内导流孔，到达导阀芯位置等候多时了）。
《先导式比例减压阀的仿真与试验研究》
《先导式比例减压阀的仿真与试验研究》一、引言随着现代工业自动化与精密控制的不断深入发展，流体控制领域的技术不断升级，先导式比例减压阀作为一种重要流体控制元件，在各种工业应用中发挥着重要作用。
本文将重点对先导式比例减压阀进行仿真与试验研究，以期提高其性能、优化设计并促进其在实际应用中的效能。
二、先导式比例减压阀的基本原理与结构先导式比例减压阀主要由主阀和先导阀两部分组成。
其工作原理为：通过先导阀对入口压力进行感应并控制主阀的开启程度，从而实现减压、稳压的功能。
在压力调节过程中，先导阀和主阀之间的相互作用决定了阀的最终性能。
三、仿真模型的建立与验证1. 仿真模型建立：基于流体动力学和热力学原理，采用计算机仿真软件，建立了先导式比例减压阀的仿真模型。
模型考虑了流体的可压缩性、惯性效应以及与结构之间的相互作用等因素。
2. 模型验证：通过对比仿真结果与实际试验数据，验证了仿真模型的准确性。
结果表明，仿真模型能够较好地反映实际工作状态下的先导式比例减压阀的动态特性。
四、仿真研究1. 动态特性分析：通过仿真研究，分析了先导式比例减压阀在不同工况下的动态响应特性，包括压力变化、流量变化等。
2. 参数优化：基于仿真结果，对先导式比例减压阀的内部结构参数进行了优化设计，提高了其调节精度和稳定性。
3. 节能性分析：通过仿真研究，分析了先导式比例减压阀在节能方面的潜力，为后续的节能优化提供了依据。
五、试验研究1. 试验方案：设计了多种工况下的试验方案，包括不同压力、流量条件下的测试，以全面评估先导式比例减压阀的性能。
2. 试验过程：按照试验方案，进行了实际试验测试。
记录了各工况下的压力、流量等数据，并对先导式比例减压阀的动态特性进行了观察和分析。
3. 试验结果：通过实际试验，验证了仿真研究的准确性。
同时，发现了在实际应用中可能存在的问题和改进方向。
六、结果与讨论1. 仿真与试验结果对比：将仿真结果与实际试验结果进行对比，发现两者在大多数工况下具有较好的一致性，证明了仿真模型的准确性。
先导活塞式蒸汽减压阀 尺寸
先导活塞式蒸汽减压阀尺寸
先导活塞式蒸汽减压阀的尺寸是根据具体的设计和制造标准而定的，不同的厂家和型号可能有不同的尺寸规格。
一般来说，先导活塞式蒸汽减压阀的尺寸包括以下几个方面：
1. 接口尺寸：指减压阀的进出口接口的尺寸，通常以英寸（inch）或毫米（mm）为单位。
常见的尺寸有1/2英寸、3/4英寸、1英寸等，具体根据需要选择适合的尺寸。
2. 阀体尺寸：指减压阀的整个阀体的尺寸，包括长度、宽度和高度等。
这些尺寸的大小和形状会影响减压阀的整体安装和使用情况，需要根据具体场合进行选择。
3. 减压阀有效面积：指减压阀有效开启口的面积，通常以平方毫米（mm²）为单位。
有效面积的大小会影响减压阀的流量调节能力，需要根据具体的减压要求和工作条件进行选择。
需要注意的是，以上仅为常见的先导活塞式蒸汽减压阀尺寸相关的参数，具体尺寸还需根据具体的需求和应用场景来确定。
在选择和安装减压阀时，建议参考相关的制造商技术规格和指南，以确保选择适合的尺寸和型号的减压阀。
先导式减压阀的工作原理
先导式减压阀的工作原理最近一个山东东营的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于减压阀的问题，其实先导式减压阀是一种在工业控制系统中广泛使用的压力控制阀门，它通过精细调节流体压力来确保系统中的压力稳定。
北高科阀门认为这种阀门的工作原理结合了主阀和先导阀的协同作用，以实现对流体压力的精确控制。
一、先导式减压阀的基本结构先导式减压阀主要由以下部分组成：1. 主阀：包括阀体、主阀芯、主阀座和主弹簧。
主阀芯通过其上下移动来控制流体通过阀门的流量，从而调节压力。
2. 先导阀：由先导阀芯、先导阀座、膜片、先导弹簧和调节弹簧组成。
先导阀的作用是感应下游压力的变化，并将其转换为对主阀的控制信号。
3. 膜片：感应下游压力变化，将压力变化转换为对先导阀的控制力。
4. 调节弹簧：通过调节弹簧的压缩量，可以设定出口压力。
二、工作原理先导式减压阀的工作原理可以分为以下几个步骤：1. 进口压力作用：流体通过进口进入阀门，作用于主阀芯和先导阀芯。
2. 压力感应：膜片感应下游（出口侧）的压力变化，当出口压力低于设定值时，膜片会向下移动。
3. 先导阀开启：膜片的移动导致先导阀开启，流体进入主阀芯上方的腔室。
4. 主阀开启：随着主阀芯上方压力的增加，主阀芯被推动向下移动，增加流体通过阀门的通道面积，从而降低出口压力。
北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。
加☆☆号北高科阀门5. 压力平衡：当出口压力达到设定值时，膜片的感应力与调节弹簧的力达到平衡，先导阀和主阀均达到稳定状态，流体通过阀门的压力得到稳定。
三、先导式减压阀的特点1. 精确控制：通过先导阀的精确感应和控制，先导式减压阀可以实现对压力的精细调节。
2. 响应速度快：由于先导阀的快速响应，先导式减压阀能够迅速对下游压力变化做出反应。
3. 控制范围广：通过调节调节弹簧，可以实现不同压力范围内的控制。
减压阀组种类
减压阀组种类一、简介减压阀组是一种用于控制流体压力的装置，广泛应用于各种工业领域。
根据不同的使用需求，减压阀组可分为以下几种类型。
二、直接作用式减压阀组直接作用式减压阀组是最常见的一种类型。
它由主阀和辅助阀组成，通过主阀的开启和关闭来控制流体的压力。
主阀通过感受流体压力的变化来调整阀门的开度，从而实现压力的稳定控制。
三、先导式减压阀组先导式减压阀组是在直接作用式减压阀组的基础上进行改进而来的。
它通过在主阀前增加一个先导阀来实现更精确的压力控制。
先导阀可以根据预设的压力设定来调整主阀的开度，从而实现更精确的压力调节。
四、比例式减压阀组比例式减压阀组是一种通过控制电磁铁的电流来调节阀门开度的减压阀组。
它可以根据输入的电信号来实现精确的压力控制。
比例式减压阀组被广泛应用于需要高精度压力控制的领域，如食品加工、医疗设备等。
五、气动式减压阀组气动式减压阀组是一种利用气动力来控制阀门开度的减压阀组。
它通过感受流体压力的变化来调整阀门的开度，从而实现压力的稳定控制。
气动式减压阀组适用于高压力和高流量的场合，如工业生产线、能源设备等。
六、电动式减压阀组电动式减压阀组是一种通过电动机驱动阀门的开度来实现压力控制的减压阀组。
它可以根据电信号的输入来实现精确的压力调节。
电动式减压阀组广泛应用于需要远程控制和自动化控制的场合，如水处理设备、供暖设备等。
七、液压式减压阀组液压式减压阀组是一种利用液压力来控制阀门开度的减压阀组。
它通过感受流体压力的变化来调整阀门的开度，从而实现压力的稳定控制。
液压式减压阀组适用于高压力和高流量的场合，如液压机械、航空航天设备等。
八、安全阀组安全阀组是一种用于保护设备和系统免受过压的损害的装置。
它通过感受流体压力的变化来判断是否需要排放多余的流体，以保持压力在安全范围内。
安全阀组广泛应用于各种工业设备和系统，如锅炉、压力容器等。
九、调节阀组调节阀组是一种用于调节流体流量和压力的装置。
它通过调节阀门的开度来控制流体的流量和压力，以满足系统的需求。
