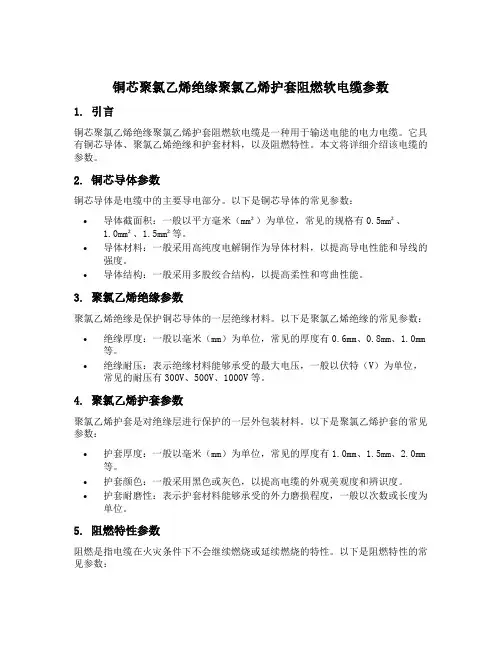

铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆参数
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆参数1. 引言铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆是一种用于输送电能的电力电缆。
它具有铜芯导体、聚氯乙烯绝缘和护套材料,以及阻燃特性。
本文将详细介绍该电缆的参数。
2. 铜芯导体参数铜芯导体是电缆中的主要导电部分。
以下是铜芯导体的常见参数:•导体截面积:一般以平方毫米(mm²)为单位,常见的规格有0.5mm²、1.0mm²、1.5mm²等。
•导体材料:一般采用高纯度电解铜作为导体材料,以提高导电性能和导线的强度。
•导体结构:一般采用多股绞合结构,以提高柔性和弯曲性能。
3. 聚氯乙烯绝缘参数聚氯乙烯绝缘是保护铜芯导体的一层绝缘材料。
以下是聚氯乙烯绝缘的常见参数:•绝缘厚度:一般以毫米(mm)为单位,常见的厚度有0.6mm、0.8mm、1.0mm 等。
•绝缘耐压:表示绝缘材料能够承受的最大电压,一般以伏特(V)为单位,常见的耐压有300V、500V、1000V等。
4. 聚氯乙烯护套参数聚氯乙烯护套是对绝缘层进行保护的一层外包装材料。
以下是聚氯乙烯护套的常见参数:•护套厚度:一般以毫米(mm)为单位,常见的厚度有1.0mm、1.5mm、2.0mm 等。
•护套颜色:一般采用黑色或灰色,以提高电缆的外观美观度和辨识度。
•护套耐磨性:表示护套材料能够承受的外力磨损程度,一般以次数或长度为单位。
5. 阻燃特性参数阻燃是指电缆在火灾条件下不会继续燃烧或延续燃烧的特性。
以下是阻燃特性的常见参数:•燃烧性能:根据国家标准,电缆需要满足一定的燃烧性能指标,如垂直燃烧测试、水平燃烧测试等。
•烟雾密度:烟雾密度是指电缆在燃烧时产生的烟雾的密度,一般以克/立方米(g/m³)为单位。
•毒性气体排放:电缆在燃烧时可能会产生有毒气体,如一氧化碳、二氧化硫等。
电缆需要符合国家相关标准的要求。
6. 总结铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的参数包括铜芯导体参数、聚氯乙烯绝缘参数、聚氯乙烯护套参数和阻燃特性参数。

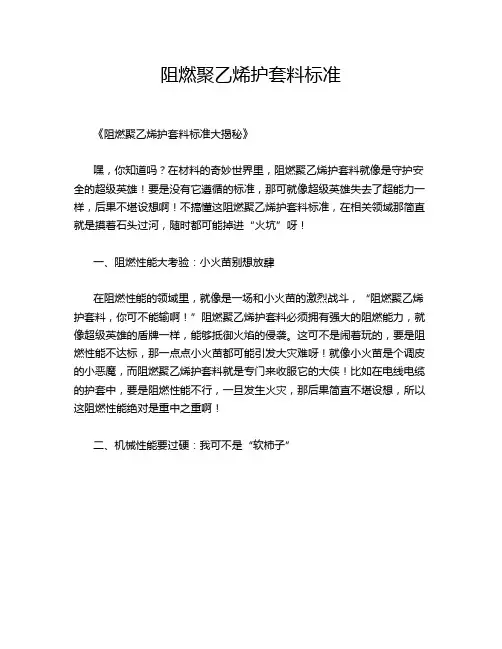

阻燃聚乙烯护套料标准
阻燃聚乙烯护套料标准《阻燃聚乙烯护套料标准大揭秘》嘿,你知道吗?在材料的奇妙世界里,阻燃聚乙烯护套料就像是守护安全的超级英雄!要是没有它遵循的标准,那可就像超级英雄失去了超能力一样,后果不堪设想啊!不搞懂这阻燃聚乙烯护套料标准,在相关领域那简直就是摸着石头过河,随时都可能掉进“火坑”呀!一、阻燃性能大考验:小火苗别想放肆在阻燃性能的领域里,就像是一场和小火苗的激烈战斗,“阻燃聚乙烯护套料,你可不能输啊!”阻燃聚乙烯护套料必须拥有强大的阻燃能力,就像超级英雄的盾牌一样,能够抵御火焰的侵袭。
这可不是闹着玩的,要是阻燃性能不达标,那一点点小火苗都可能引发大灾难呀!就像小火苗是个调皮的小恶魔,而阻燃聚乙烯护套料就是专门来收服它的大侠!比如在电线电缆的护套中,要是阻燃性能不行,一旦发生火灾,那后果简直不堪设想,所以这阻燃性能绝对是重中之重啊!二、机械性能要过硬:我可不是“软柿子”哎呀呀,这机械性能就像是阻燃聚乙烯护套料的“肌肉”呀!“嘿,咱可不是好欺负的软柿子!”它得足够坚韧,能够承受各种外力的拉扯和挤压。
可以把它想象成一个大力士,不管是被拉伸还是被撞击,都能稳稳地站在那里。
比如在一些恶劣的环境中,可能会有各种物体的碰撞和摩擦,如果机械性能不行,那很快就会破损,就像一个弱不禁风的人在拳击场上,一下子就被打倒了。
所以呀,这机械性能必须杠杠的,才能在各种挑战面前屹立不倒!三、耐老化性能要持久:我要和时间赛跑哇塞,这耐老化性能就像是和时间展开的一场赛跑!“我可不能轻易被时间打败呀!”阻燃聚乙烯护套料需要长时间保持良好的性能,不能因为时间的流逝而变得脆弱不堪。
就像一个运动员,要一直保持良好的状态,才能在赛场上取得好成绩。
想想看,如果经过一段时间后,它就变得容易破裂或者性能下降,那可怎么行呢?比如在户外使用的场合,长期受到阳光、风雨等的侵蚀,如果耐老化性能不好,那很快就会失效,就像一个人没有好好保养自己,很快就变得老态龙钟了。

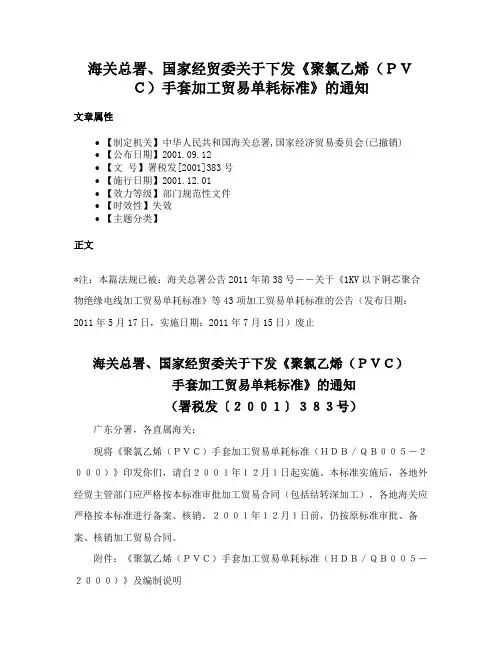

海关总署、国家经贸委关于下发《聚氯乙烯(PVC)手套加工贸易单耗标准》的通知
海关总署、国家经贸委关于下发《聚氯乙烯(PVC)手套加工贸易单耗标准》的通知文章属性•【制定机关】中华人民共和国海关总署,国家经济贸易委员会(已撤销)•【公布日期】2001.09.12•【文号】署税发[2001]383号•【施行日期】2001.12.01•【效力等级】部门规范性文件•【时效性】失效•【主题分类】正文*注:本篇法规已被:海关总署公告2011年第38号――关于《1KV以下铜芯聚合物绝缘电线加工贸易单耗标准》等43项加工贸易单耗标准的公告(发布日期:2011年5月17日,实施日期:2011年7月15日)废止海关总署、国家经贸委关于下发《聚氯乙烯(PVC)手套加工贸易单耗标准》的通知(署税发〔2001〕383号)广东分署,各直属海关:现将《聚氯乙烯(PVC)手套加工贸易单耗标准(HDB/QB005-2000)》印发你们,请自2001年12月1日起实施。
本标准实施后,各地外经贸主管部门应严格按本标准审批加工贸易合同(包括结转深加工),各地海关应严格按本标准进行备案、核销。
2001年12月1日前,仍按原标准审批、备案、核销加工贸易合同。
附件:《聚氯乙烯(PVC)手套加工贸易单耗标准(HDB/QB005-2000)》及编制说明海关总署国家经济贸易委员会二00一年九月十二日附件HDB/QB005-2000聚氯乙烯(PVC)手套加工贸易单耗标准(商品编码39262000)1.范围本标准规定了以聚氯乙烯(简称PVC)树脂(商品编码39041000)、邻苯二甲酸二(2-乙基)已酸酯(简称DOP)(商品编码29173200)为主要原料,辅之以2,2,4-三甲基1,3-戊二醇二异丁酸酯(商品名称TXIB)(商品编码29159000)、钙锌稳(安)定剂(商品编码38123090)、环氧大豆油(商品编码15180000)等进口原料加工生产PVC手套(商品编码39262000)的加工贸易单耗或损耗标准。
本标准适用于海关和外经贸管理部门对从事PVC手套加工企业进行一次性、普通、无内衬PVC手套生产的原材料单耗审批、备案和核销管理。
国家标准GB_矿用聚乙烯绝缘聚氯乙烯护套
HUYA32
矿用聚乙烯绝缘铝 一聚乙烯粘结护层钢4f 恺装聚抓乙烯护套通信电缆
用于’袋井或斜井
1.2 电缆 规 格 电缆 规格应符合表 2的规定。
对数\芯数
H UYV
1X 2 2X 2 tX 4 5又 2
表2
HUJYV
H UY YV
1又 2
乙X 乙
5又 2 10X 2 20又 2
I UYA V
20丫 2 30又 2 50又 2
0.3 5 0.3 5
不小于 6 不小 于 6
2.0 2.0
不小一卜1.6 不小少F 1.6
2.5 2.5
32.6 37.3
80X 2
1/0.8
0.3 5
不 小干 6
2、2
不小 卜20
2.5
43.0
3. 1 .2 绝缘 3.1 .2.1 绝缘采用低密度聚乙烯电缆料,标称厚度应符合表 3一表 7的规定,绝缘厚度的平均值应 不小于规定的标称值,其最薄点厚度不小于标称值减 0.0 5m m, 3.1 .2.2 绝缘应紧密挤包在导体上,且应容易剥落而不损伤导体或镀锡层。
绝缘标称 铝 聚乙烯粘结护 内护 套 标 称 外护套标称
电缆最大外径
厚 度
层 贡 叠 宽度
厚 度 厚 度
们l m
m 们1
1/0.8
0.3 5
不小于 6
1.5
2.0
23.4
1/0.8
0.3 5
不小干 6
2.0
2.0
27.4
1/0, 8
0.35
不小于 6
3. 1.9 外护会
3.1 .9.1 外护套为蓝色.采用具有不延燃性能的聚氯乙烯电缆料,标称厚度应符合表 3 ̄表 7的规 定 外护套厚度的平均值应不小于规定的标称值。HUYBV及 HUYA32型电缆外护套最薄点的厚度应 不小 r标称流的 80%-0.2m m 其他型应不小于标称值的 85%-0.1 m m

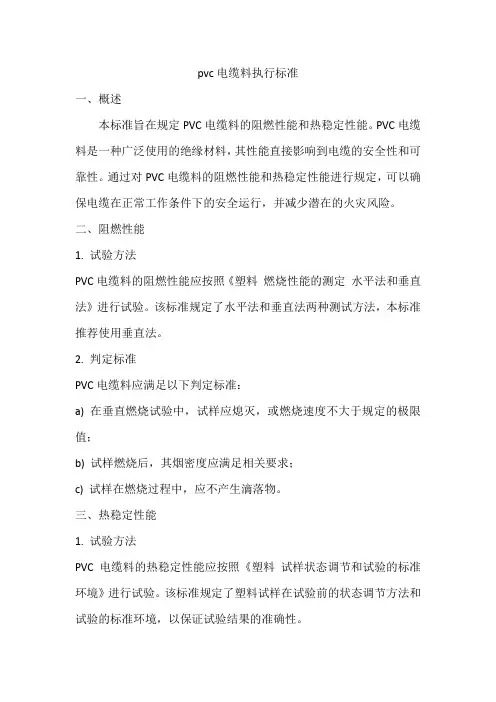

pvc电缆料执行标准
pvc电缆料执行标准一、概述本标准旨在规定PVC电缆料的阻燃性能和热稳定性能。
PVC电缆料是一种广泛使用的绝缘材料,其性能直接影响到电缆的安全性和可靠性。
通过对PVC电缆料的阻燃性能和热稳定性能进行规定,可以确保电缆在正常工作条件下的安全运行,并减少潜在的火灾风险。
二、阻燃性能1. 试验方法PVC电缆料的阻燃性能应按照《塑料燃烧性能的测定水平法和垂直法》进行试验。
该标准规定了水平法和垂直法两种测试方法,本标准推荐使用垂直法。
2. 判定标准PVC电缆料应满足以下判定标准:a) 在垂直燃烧试验中,试样应熄灭,或燃烧速度不大于规定的极限值;b) 试样燃烧后,其烟密度应满足相关要求;c) 试样在燃烧过程中,应不产生滴落物。
三、热稳定性能1. 试验方法PVC电缆料的热稳定性能应按照《塑料试样状态调节和试验的标准环境》进行试验。
该标准规定了塑料试样在试验前的状态调节方法和试验的标准环境,以保证试验结果的准确性。
2. 判定标准PVC电缆料应满足以下判定标准:a) 在热稳定性能试验中,试样应不出现明显的分解现象;b) 试样的颜色、外观和尺寸应无明显变化;c) 试样的力学性能和电气性能应无明显下降。
四、其他要求除了阻燃性能和热稳定性能外,PVC电缆料还应满足其他相关要求,如耐电压性能、耐腐蚀性能等。
具体要求应根据电缆的用途和使用环境而定。
五、标识和包装1. 标识要求:产品标识应清晰、明了,包括产品名称、型号、规格、生产日期、生产厂家等信息。
特别是阻燃性能和热稳定性能指标应醒目、易读。
2. 包装要求:产品应采用防潮、防震、防尘等措施进行包装,以保证产品在运输和存储过程中的质量。
同时,包装上应有相应的标识,以便于管理和使用。
阻燃和耐火电线电缆通则(GB∕T19666
中华人民共和国国家标准阻燃和耐火电线电缆通则GB∕T 19666-2005前言阻燃和耐火电线电缆,包括有卤、无卤、低烟等产品,在国内已生产使用了十多年,对防火安全具有重要意义。
但由于没有国际标准、也无国家标准,因此在产品名称、型号、技术要求和试验方法等方面比较混乱,有的还与国际要求不一致。
为统一国内的生产和使用,并适应国际贸易和经济技术交流的需要,制定本标准。
考虑到阻燃和耐火等要求几乎可以覆盖所有的电线电缆产品,而欲达此目的一般并不需要改变电线电缆的结构,而是改变所用的材料。
因此,不采用逐个制定产品标准的方法而是制定本通则,把不同于现行普通产品标准的阻燃和耐火等燃烧特性要求作出了规定,推荐了可供采用的阻燃和耐火材料,并用相应标记加在普通产品型号的前面,以与普通产品相区别。
在本标准中,有关无卤、低烟、阻燃和耐火等特性的试验方法和性能要求均采用下列最新国际标准:IEC 60331: 1999 在火焰条件下电缆或光缆的线路完整性试验IEC 60332: 2000 电缆或光缆在火焰条件下的燃烧试验IEC 60754: 1997 取自电缆或光缆的材料燃烧时释放气体的试验方法IEC 61034: 1997 电缆或光缆在特定条件下燃烧的烟密度测定本通则可以直接作为产品标准使用。
如需编制单列产品标准,则相关内容必须符合本通则的规定。
本标准的附录A、附录B和附录C为资料性附录。
本标准为首次制定的国家标准。
本标准由中国电器工业协会提出。
本标准由全国电线电缆标准化委员会归口。
本标准负责起草单位:上海电缆研究所。
本标准参加起草单位:公安部天津消防科学研究所、华东建筑设计研究院有限公司、扬州市曙光电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、江苏上山电缆集团有限公司、亨通集团有限公司、远东电缆厂、江苏圣安电缆有限公司、佛山市中宝电缆厂、上海电缆厂十分厂、淮安市八方电缆厂、无锡爱邦高聚物有限公司。
本标准起草人:徐应麟、戴殿峰、沈育祥、顾立云、周雁、唐崇健、王松明、刘根荣、汪传斌、孙平、罗品光、张志清、孙跃明、游泳。
常用氯化聚乙烯(CPE)护套料说明书
XH-01A[或称SE4]护套胶料说明(即65℃一般不延燃橡皮护套胶料)本公司经过多次配方试验和性能测试以及对多种材料的精心选择,研制出XH-01A(或称SE4)胶料,无论是硫化胶试片性能还是挤橡连续硫化生产出的电缆护套橡皮性能,均达到和超过相关保准规定。
根据GB7594.5-87规定,适用于电线电缆一般不延燃橡皮护套,其橡皮应由氯丁橡胶或其它相当材料的混合物组成。
适用的导体,长期允许工作温度为65℃,根据电缆的结构、使用环境和产品的要求等,可与工作温度为70℃的绝缘橡皮配合使用。
根据GB5013.4-1997规定,YZW和YCW外层护套橡皮应为SE4型护套橡皮,GB5013.1-1997规定的SE4型为氯丁橡胶混合物或其它相当的合成弹性体材料。
上述两个标准规定的护套橡皮型号,从材料组成和机械物理性能来看基本相同,不同的是热老化温度,XH-0175℃,而SE4型是70℃。
XH-21A护套胶料说明(即85℃一般不延燃橡皮护套胶料)本公司经过多次配方试验和性能测试以及对多种材料的精心选择,研制出XH-21A胶料,无论是硫化胶试片性能还是挤橡连续硫化生产出的电缆护套橡皮性能,均达到和超过相关标准规定。
根据GB7594.5G规定,适用于电线电缆一般不延燃橡皮护套,其橡皮应由氯丁橡胶或其它相当材料的混合物组成。
适用的导体,长期允许工作温度为85℃,根据电缆的结构、使用环境和产品的要求等,可与工作温度为90℃的绝缘橡皮适用。
GB9331-88船用电缆有耐低温要求,因此,XH-21ACPE胶料要满足一般耐寒要求。
GB9331-88船用电缆有成束燃烧的要求,因此,XH-21ACPE胶料要满足用户需要,达到很高的氧指数,实测氧指数为42,满足GB12666.5-90成束燃烧A类和B类试验要求XH-03A及XHFC 矿用电缆护套胶料说明(即65℃一般阻燃橡皮护套胶料)本公司经过多次配方试验和性能测试以及对多种材料的精心选择,研制出XH-03A及XHFC矿用电缆护套胶料,无论是硫化胶试片性能还是挤橡连续硫化生产出的电缆护套橡皮性能,均达到和超过相关标准规定。
高耐温125度高阻燃热塑型聚PVC绝缘护套料说明书
高耐温125度高阻燃热塑型聚PVC绝缘护套料说明书-------------------------------------------------------------------------------高耐温125度高阻燃热塑型聚氯乙烯绝缘护套料是针对电缆需要长期工作在125℃高温环境下设计而成的特殊热塑性聚氯乙烯电缆料,该电缆料是以聚氯乙烯为基材,加入特殊增塑剂,稳定剂,填充经混合,塑化造粒而成!产品性能1.比重轻,物理机械性能好,具有极好的力学平衡性2.无须辐照交联,就可达到电缆125℃长期使用工作要求,免遭辐射,实现真正意义上的环保阻燃,拉线后无需辐照成本。
3.相比于传统辐照交联125℃以上聚烯烃无卤阻燃电缆料,该产品具有更为优越的综合性能,如阻燃性更佳,无任何滴落4.相比热固性PVC及其他材料废料可以回收再利用,间接降低生产成本。
5.易加工,热稳定性好,且具有很好的线材挤出速度,用传统的PVC线材挤出机就能生产,非常方便,挤出线材表面光洁度十分优良。
6.通过VW-1单根垂直燃烧试验。
推荐挤出机各区温度设定如下:位置 1区 2区 3区 4区 机颈 机头 模口温度℃ 170 175 180 180 185 185 180贮存与包装高耐温125度高阻燃热塑型聚氯乙烯绝缘护套料应贮存在干燥通风的库房内,远离火源。
如贮存期较长,用时需进行干燥处理,干燥温度为80℃干燥时间为1-2小时。
高耐温125度高阻燃热塑型聚氯乙烯绝缘护套料用纸塑复合袋包装,每包净重25kg。
典型应用:1. 现国内使用PVC材质用于90、105度的汽车电子线已经很普遍,但用于125度汽车, 而在发达国家:比如日本这两年已经开始大批量把PVC用于125度汽车线代替聚烯烃。
PVC材质较聚烯烃有以下优点:成本较低、阻燃性能优异、柔韧性高、线壁薄、挤出速度快等特点。
2.适用于需要长期工作的125度环境下的电缆料。
如节能灯导线,汽车电子线。
阻燃型黑色高密度聚乙烯护套料技术规范
阻燃型黑色高密度聚乙烯护套料技术规范来源:特种电缆 1 范围本规范规定了阻燃型黑色高密度聚乙烯护套料(以下简称ZGH料)材料的要求、试验方法、检验规则、包装、标志、附件、运输及贮存要求。
2 要求和试验方法要求和试验方法应符合表1规定。
表1 ZGH料的要求和试验方法序号项目指标试验方法1 密度 g/cm30.950-0.978 GB/T10332 拉伸强度MPa ≥20 GB/T10403 拉伸屈服强度MPa ≥16 GB/T10404 断裂伸长率% ≥650 GB/T10405 低温冲击脆化温度℃-25 GB/T54706 老化性能100±2℃×168h 拉伸强度变化率 % 断裂伸长率变化率 %±25 ±25GB/T10407 介电强度MV/m ≥25 GB/T14088 体积电阻率Ω·m ≥1×1014GB/T14109 氧指数OI % ≥28 GB/T24063 检验规则 3.1检验方法及要求 3.1.1合格供方生产的ZGH 料,产品性能稳定(在一年内未发生质量问题而退货),作隔批抽检。
3.1.2新厂家供应ZGH料应每批抽检,连续五次抽样均合格的转为隔批抽检。
3.1.3定点厂家的ZGH料抽检一次不合格的按首批供货材料规定抽检。
3.1.4对每批ZGH料必须附有供方材料的质保书或检测报告。
3.1.5抽样方法每批取2袋及以上。
3.2检测项目 3.2.1可检项目为抗拉强度、断裂伸长率、挤出外观、体积电阻率、氧指数和密度。
3.2.2对于无法检测的性能依据生产厂商的检测报告或质保书验收。
4 包装 ZGH料内用聚乙烯塑料薄膜袋,外用PP编织物/牛皮纸复合袋包装,每袋净重25±0.2kg。
5 标志 ZGH料包装上必须注明生厂家名称、材料型号及名称、制造日期、净重、产品合格证等标志。
6 附件 ZGH料进厂时,应附有材料生产厂家质量保证书或质量检验单。
pvc围挡材料标准
pvc围挡材料标准PVC围挡材料是一种常见的围栏材料,被广泛应用在建筑工地、交通工程以及农业领域等地方。
在使用PVC围挡材料之前,了解和遵守相关的标准非常重要,以确保其质量和性能符合要求。
1. PVC材料的选用标准PVC围挡材料的主要成分为聚氯乙烯(PVC)。
选用PVC材料时,应参照相关标准,如国家标准《PVC挤塑板JJF 1369-2017》和行业标准《建筑挡土墙板围栏》。
这些标准规定了PVC材料的物理性能、化学性能和耐候性能要求等方面的内容。
2. 物理性能要求PVC围挡材料在使用中需要具备一定的物理性能,以保证其稳定性和耐用度。
标准规定了PVC材料的厚度、拉伸强度、抗冲击性、抗拉强度等物理性能的要求。
例如,材料的厚度应在规定的范围内,不得过厚或过薄。
拉伸强度应符合标准规定,以确保材料的耐久性。
抗冲击性和抗拉强度也是衡量PVC围挡材料质量的重要指标。
3. 化学性能要求PVC围挡材料还需要具备一定的化学性能,以确保在不同环境下不发生质量变化或急剧损坏。
化学性能的标准要求包括耐腐蚀性、可燃性等方面。
例如,在特定的化学溶剂中,PVC材料应不受腐蚀或变形;在火灾发生时,材料应具备一定的阻燃性能。
4. 耐候性能要求PVC围挡材料通常需要长时间地暴露在户外环境中,因此具备良好的耐候性能也是十分重要的。
耐候性能要求考虑到材料在阳光、雨水和严寒等天气条件下的变化情况。
标准规定了PVC材料的紫外线抗老化指数、低温影响性能等要求。
材料的耐候性能决定了围挡材料的使用寿命和稳定性。
5. 其他要求除了上述的主要要求外,标准还可能包括其他的材料性能要求,例如外观质量、包装要求等。
外观质量要求通常包括表面平整度、色差、裂纹等方面的要求;包装要求则规定了材料的包装方式和数量。
综上所述,了解和遵守相关的PVC围挡材料标准是确保材料质量的关键。
选用符合标准的PVC材料,不仅可以提高围挡的使用寿命和安全性,还能够有效降低维修和更换的成本。
阻燃和耐火电线电缆通则(GB∕T19666
中华人民共和国国家标准阻燃和耐火电线电缆通则GB∕T 19666-2005前言阻燃和耐火电线电缆,包括有卤、无卤、低烟等产品,在国内已生产使用了十多年,对防火安全具有重要意义。
但由于没有国际标准、也无国家标准,因此在产品名称、型号、技术要求和试验方法等方面比较混乱,有的还与国际要求不一致。
为统一国内的生产和使用,并适应国际贸易和经济技术交流的需要,制定本标准。
考虑到阻燃和耐火等要求几乎可以覆盖所有的电线电缆产品,而欲达此目的一般并不需要改变电线电缆的结构,而是改变所用的材料。
因此,不采用逐个制定产品标准的方法而是制定本通则,把不同于现行普通产品标准的阻燃和耐火等燃烧特性要求作出了规定,推荐了可供采用的阻燃和耐火材料,并用相应标记加在普通产品型号的前面,以与普通产品相区别。
在本标准中,有关无卤、低烟、阻燃和耐火等特性的试验方法和性能要求均采用下列最新国际标准:IEC 60331: 1999 在火焰条件下电缆或光缆的线路完整性试验IEC 60332: 2000 电缆或光缆在火焰条件下的燃烧试验IEC 60754: 1997 取自电缆或光缆的材料燃烧时释放气体的试验方法IEC 61034: 1997 电缆或光缆在特定条件下燃烧的烟密度测定本通则可以直接作为产品标准使用。
如需编制单列产品标准,则相关内容必须符合本通则的规定。
本标准的附录A、附录B和附录C为资料性附录。
本标准为首次制定的国家标准。
本标准由中国电器工业协会提出。
本标准由全国电线电缆标准化委员会归口。
本标准负责起草单位:上海电缆研究所。
本标准参加起草单位:公安部天津消防科学研究所、华东建筑设计研究院有限公司、扬州市曙光电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、江苏上山电缆集团有限公司、亨通集团有限公司、远东电缆厂、江苏圣安电缆有限公司、佛山市中宝电缆厂、上海电缆厂十分厂、淮安市八方电缆厂、无锡爱邦高聚物有限公司。
本标准起草人:徐应麟、戴殿峰、沈育祥、顾立云、周雁、唐崇健、王松明、刘根荣、汪传斌、孙平、罗品光、张志清、孙跃明、游泳。
采购控制清单
沈阳美加电缆绝缘材料有限公司
/
/
D
5
交联聚乙烯绝缘料(绝缘)
TJG-3
辽宁新迪绝缘材料有限公司
/
/
D
6
阻燃聚氯乙烯电缆料(绝缘/护套)
PVC J-70
PVC H-70
沈阳林盛利泰塑料有限公司
/
/
D
7
阻燃聚氯乙烯电缆料(绝缘/护套)
PVC J-70
PVC H-70
辽宁新迪绝缘材料有限公司
/
/
D
8
阻燃聚氯乙烯电缆料(绝缘/护套)
PVC J-70
PVC H-70
辽宁新鑫阻燃电缆材料有限公司
/
/
D
2015年5月23日
申请产品主要零(元)部件及重要原材料内部备案明细表
申请产品名称型号:煤矿用交联聚乙烯绝缘聚氯乙烯护套电力电缆MYJV、MYJV22
序号
主要零(元)部件名称
型号规格
生产单位
安标编号
镀锌钢带(铠装)
R0.2(0.2)×20
R0.2(0.2)×25
R0.5×30
R0.5×35
鞍山钢铁集团带钢厂
/
/
D
2015年5月23日
YJG-10
电缆料约为4×4×3mm方形粒状物或具有相当大小圆柱粒状物
JB/T10437-2004
库房
日期
2014.11.12
2014.11.12
辽宁新迪绝缘材料有限公司
数量
10000
10000
5
6
7
填表人:日期:审核人:日期:
申请产品主要零(元)部件及重要原材料内部备案明细表
90℃环保聚氯乙烯检验规范
90℃环保聚氯乙烯电缆料检验规范1、目的确保公司所生产的90℃环保聚氯乙烯护套料满足电缆产品的质量要求。
2、适用范围本规范适用于我公司对90℃环保聚氯乙烯护套料的生产和验收。
3、引用文件GB/T8815-2008《电线电缆用软聚氯乙烯塑料》4、定义无5、条件5.1、技术要求5.1.1、环保聚氯乙烯电缆料是以悬浮法聚氯乙烯树脂为主要原料,加入增塑剂、填充剂等,经混合、塑化、造粒而制成。
5.1.2、环保聚氯乙烯电缆料应塑化良好,色泽均匀,不应有明显杂质或混入其他颜色塑料,不应结块或粘粒。
5.1.3、环保聚氯乙烯电缆料的颜色应符合生产电缆产品的要求,颜色为黑色、白色和灰色等。
5.1.4、每批生产产品的颜色应相同,不得有明显肉眼可见色差。
5.1.5、环保聚氯乙烯电缆料各项技术要求应符合表1的规定。
5.1.6、环保型聚氯乙烯电缆料应符合ROHS标准要求。
判断标准:构成产品的原材料中的同质材料中的上述物质的含量必须不超过下列限值:镉:0.0070%(70ppm);铅0.07%(700ppm)、汞0.07%(700ppm)、6价铬0.07%(700ppm)、PBB0.03%(300ppm)、PBDE0.03%(300ppm)5.2、外观要求:5.2.1、环保聚氯乙烯电缆料应为4*4*3mm的圆柱形粒状物。
5.2.2、环保聚氯乙烯电缆料应采用袋装包装,袋装的每袋净重25.0±0.2kg5.2.3、一种型号规格的环保聚氯乙烯电缆料每批数量不大于20吨。
5.3、包装、标志、储存、运输5.3.1、环保聚氯乙烯电缆料装在塑料薄膜袋中,外用聚丙烯编织/聚乙烯/牛皮纸复合袋包装。
5.3.2、每一包装袋上应附有合格标签标明:a)制造厂名; b)产品型号规格; c)产品颜色; d)生产批号e)检验合格印章; g)环保标志(如下图,黑字绿底)5.3.3、环保标志的图型色别及外形尺寸为参考参数,可根据供应商的具体操作方式作适当调整,但必须要粘贴牢固,字迹清晰完整。
电线电缆用聚氯乙稀(PVC)护套料应用技术参数
电线电缆用聚氯乙稀(PVC)护套料应用技术参数
聚氯乙稀(PVC)塑料是多组份塑料,根据不同使用条件,改变配合剂的品种和用量,能够制得不同品种的电线电缆用聚氯乙稀(PVC)塑料。
聚氯乙稀(PVC)塑料电线电缆料按其在电线电缆上用途的不同,可将其分为绝缘级电线电缆料和护层级电线电缆料。
聚氯乙稀(PVC)塑料护层具有较好的耐腐蚀性,足够的机械性能,一定的耐大气性能,柔软、耐振、重量轻、加工及敷设方便。
根据电线电线的使用条件,研究制成不同类弄聚氯乙稀(PVC)护套料。
下观是护套用聚氯乙稀(PVC)人分类及性能表:
接下来介绍几中常用电线电缆聚氯乙稀(PVC)护套料应用技术参术指标。
1、70℃护层级软聚氯乙烯塑料(H-70)应用技术参数要求
2、70℃柔软护层级软聚氯乙烯塑料(HR-70) 应用技术参数要求
3、Ⅰ型90℃护层级软聚氯乙烯塑料(HI-90)应用技术参数要求
4、Ⅱ型90℃护层级软聚氯乙烯塑料(HII-90) 应用技术参数要求
5、额定电压110kV交联聚乙烯绝缘电缆用ST1护套料应用技术参数要求
6、额定电压110kV交联聚乙烯绝缘电缆用ST2护套料应用技术参数要求
7、额定电压220kV交联聚乙烯绝缘电缆用ST2护套料应用技术参数要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
原辅材料采购技术规范文件编号08-0005-009
标题:80℃阻燃环保聚氯乙烯护套料采购规范版本号 A.0 页数1/3
1、目的
确保公司所采购的80℃环保阻燃聚氯乙烯护套料满足我司电缆产品的要求。
2、适用范围
本规范适用于我司对80℃环保阻燃聚氯乙烯护套料的采购和验收。
3、引用文件
GB/T8815-2008《电线电缆用软聚氯乙烯塑料》
UL1581《电线电缆和软线参考标准》
UL758《电器布线材料》
4、定义
无
5、采购条件
5.1、技术要求
5.1.1、阻燃环保聚氯乙烯电缆料是以悬浮法聚氯乙烯树脂为主要原料,加入增塑剂、
阻燃剂等,经混合、塑化、造粒而制成。
5.1.2、阻燃环保聚氯乙烯电缆料应塑化良好,色泽均匀,不应有明显杂质或混入其他
颜色塑料,不应结块或粘粒。
5.1.3、阻燃环保聚氯乙烯电缆料的颜色应符合我司电缆产品的要求,颜色为黑色、绿
色、红色、蓝色、黄色、棕色和灰色等。
5.1.4、每批所供产品的颜色应相同,不得有明显肉眼可见色差。
5.1.5、阻燃环保聚氯乙烯电缆料各项技术要求应符合表1的规定。
5.1.6、阻燃环保耐寒型聚氯乙烯电缆料应符合ROHS标准要求。
判断标准:构成产品
的原材料中的同质材料中的上述物质的含量必须不超过下列限值:镉:0.0070%
(70ppm);铅0.07%(700ppm)、汞0.07%(700ppm)、6价铬0.07%(700ppm)、
PBB0.03%(300ppm)、PBDE0.03%(300ppm)
5.2、交货要求:
5.2.1、阻燃环保聚氯乙烯电缆料应为4*4*3mm的方形粒状物或具有相当大小的圆柱形
粒状物。
5.2.2、阻燃环保聚氯乙烯电缆料应采用袋装或者采用纸箱包装,袋装的每袋净重25.0
±0.2kg,纸箱的每箱500±1kg。
5.2.3、一种型号规格的阻燃环保聚氯乙烯电缆料每批进厂数量不大于20吨。
5.3、包装、标志、储存、运输
5.3.1、阻燃环保聚氯乙烯电缆料装在塑料薄膜袋中,外用聚丙烯编织/聚乙烯/牛皮纸复
合袋包装。
5.3.2、每一包装袋或箱上应附有合格标签标明:
a)制造厂名; b)产品型号规格; c)产品颜色; d)生产批号
e)检验合格印章; g)环保标志(如下图,黑字绿底)
5.3.3、环保标志的图型色别及外形尺寸为参考参数,可根据供应商的具体操作方式作适当调整,但必须要粘贴牢固,字迹清晰完整。
原辅材料采购技术规范文件编号08-0005-009
标题:80℃阻燃环保聚氯乙烯护套料采购规范版本号 A.0 页数2/3
5.3.4、在运输过程中严禁雨淋和阳光暴晒。
5.3.5、阻燃环保聚氯乙烯电缆料应储存在清洁、干燥、通风的库房内。
5.4、验收规则和试验方法
5.4.1、每批阻燃环保聚氯乙烯电缆料出厂都应有出厂检验报告才能验收。
5.4.2、检验项目和要求应符合表2的规定。
5.4.3、抽样要求应符合GB/T8815的规定,或按制造厂的产品检验规则进行,但
不得低于GB/T8815标准规定的要求。
5.4.4、对于合格供应商每年需提供一份有效的产品型式试验报告及环保测试报告。
也可由本公司代其在供货产品中随机抽取样品,提交第三方检测机构进行型式试验,相关费用由双方协商决定。
每批货必须提供出厂检验报告。
中德认可的具备国家认可测试机构资质第三方机构有:通标标准技术服务有限公司(SGS)、华测检测技术有限公司(CTI)、深圳天祥质量技术服务有限公司(INTERTEK)
6、质量记录
无
表2
序
号
检验项目条文号验收规则试验方法
1 冲击脆化温度
表1规定S GB5470
2 20℃时体积电阻率S GB8815
3 介电强度S GB1408
4 氧指数S GB/T2406
5 拉伸强度S UL1581
6 断裂伸长率S UL1581
7 硬度S GB/T 2411
原辅材料采购技术规范文件编号08-0005-009
标题:80℃阻燃环保聚氯乙烯护套料采购规范版本号 A.0 页数3/3
表1
试验项目
电缆料名称
80℃普通型
护套料(8023)
80℃耐寒型
护套料(8025)
80℃耐寒耐
候型护套料(8035)
拉伸强度,MPa ≥10.3 10.3 10.3 断裂伸长率,% ≥100 100 100 硬度 A 83±3 83±3 83±3 密度g/mm3 ≤1.45≤1.45≤1.45热变形,% ≤40 40 40 冲击脆化温度,℃-20 -35 -35 低温试验
试验温度,℃
断裂伸长率,% ≥-20
20
-35
20
-35
20
200℃热稳定时间,min ≥60 60 60 20℃时,体积电阻率Ω.m≥ 1.0*109 1.0*109 1.0*109介电强度,MV/m ≥18 18 18 线材测试通过VW-1 通过通过通过
老化条件试验温度,℃113±2 113±2 113±2 试验时间,h 168 168 168
老化后拉伸强度,MPa ≥10.3 10.3 10.3 拉伸强度保持率,% ≥85% 85% 85% 老化后断裂伸长率,% ≥100 100 100 断裂伸长率保持率,% ≥45% 45% 45% 热老化质量损失,g/m2≤
温度:113±2℃,
时间:168h
20 20 20
电缆成品模拟户外测试(UL1581
sec 1200)----通过
技术文件
标题:原辅材料采购技术规范
—80℃阻燃环保聚氯乙烯护套料采购规范(80℃系列)编号:08-0005-009
版本号: A.0
页数: 3
生效日期:2009.12.3
编制:日期:
审核:日期:
批准:日期:。
