启动功耗越小,说明启动性能好,恒流速度快。
(3)、电流调整率(电流控制比) K = I∆V
IH
I ∆V − − 恒流区电压范
围变化的电流, I H − −恒定电流 。这个参数越接近 1,说明恒流的精
度高。
(4)、正向击穿电压 VB ---指超过恒流区电压范围,恒流管不再
恒流,这时电流急剧上升,恒流二极管容易损坏。这个电压参数是
=
∆I H IH
∆T
∆T是变化温度 。恒流二极
管的温度系数:1 毫安以上的恒流管是负温度系数;恒定电流值小
于 1 毫安的恒流二极管逐渐趋于正温度系数。
恒电流源是电子设备和装置中常用的一种技术部件,由于长期缺乏
具有该性能的二端电子器件,一般采用电子模块或集成电路实现。恒
流二极管(CRD)的出现使得电路理论中的电流源只需要用一支串联在
电子电路的应用,恒流二极管正是这种行业多年期盼的新型基础电子 器件。 四、 国内外技术发展现状
恒流二极管是半导体材料、结构工艺形成的物理功能器件(不是集 成电路),单向恒流特性是其物理属性。目前国际上只有美国和日本拥 有恒流二极管技术,中国(贵州)是掌握这个核心技术的第三个国家 (地区)。
有些国家企业用集成电路方式设计,并封装成二端器件形成恒流 源,称做“恒流管”。这种方法仍然是电路恒流源,只能用于直流恒流, 不能有其他应用,行业内称做“假恒流管”。
一般不能接反,容易损坏,主要是小电流恒流二极管。另一种是具
有一定反向电压的恒流二极管,反向电压为 8V 以上。这种恒流二
极管具有一定的单向整流和开关特性。
(7)、反向击穿电流 IR--- 指恒流二极管在反向击穿电压下,最
大的承受电流。超过这个电流,恒流二极管将损坏。
(8)、温度特性系数 CT---
CT
2、 恒流二极管大部分是负温度系数器件。在作为基准使用时, 和其他半导体器件一样注意温度补偿。负温度特性在一般情况 下的补偿方法较正温度特性的器件容易一些。
3、 恒流二极管在一个基本回路中不论电源波动或负载波动,电 流保持恒定。需要注意按照电路性能优化的原则进行电路设计。 综合考虑恒定电流范围、电路效率。
五、 恒流二极管使用注意: 1、 恒流二极管是恒电流器件,在回路或支路中电压变化,电流 恒定。在额定工作情况下,尽量使其工作在低功耗,也就是说, 器件两端电压尽量靠近恒流低电压端。恒流二极管在恒流过程 中自动调节回路电压的,不可以用恒流二极管降压,这样容易 造成功耗过大,烧坏器件,起不到恒流作用,对于大电流恒流 二极管需特别注意。

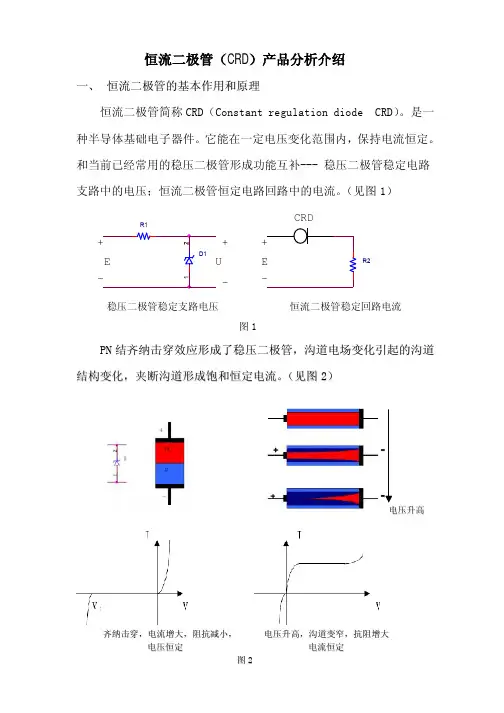

恒流二极管(CRD)产品分析介绍
一、 恒流二极管的基本作用和原理 恒流二极管简称 CRD(Constant regulation diode CRD)。是一
种半导体基础电子器件。它能在一定电压变化范围内,保持电流恒定。 和当前已经常用的稳压二极管形成功能互补--- 稳压二极管稳定电路 支路中的电压;恒流二极管恒定电路回路中的电流。(见图 1)
图3
2、 特性参数
(1)、恒定电流 IH ---- 指恒流二极管进入恒流区的电流。恒流
区是指电压变化的范围(VS—VE)。恒流区越宽,电流变化越小,说
明恒流(稳流)性能越好。测试条件:恒流二极管两端电压为 VS 。 (2)、恒流启动电压 VK ---- 指恒流二极管电流到达恒定电流的
80%时的电压。这时认为恒流二极管正在启动恒流。这个电压越低,
传统电路技术(包括集成电路)和恒流二极管应用方式比较: 1、当前传统电路实现的恒流源 当前传统电路实现恒流源是通过闭环调节原理完成的,由于闭环工 作方式,电路瞬态特性差,电路复杂,调试工作繁重,成本高,元器 件较多造成可靠性问题。即使是集成电路,也存在上面诸多问题,集 成电路恒流源产品要构成系列化较为困难。电路完成的恒流源应用也 不方便,只能输出端带负载,输入端不能带负载,应用的灵活性差。 传统的电路恒流源只能用于直流电恒流,没有更多的功能。这是传统 电路方法不能和电路理论基础很好映射的原因。 2、恒流二极管实现的恒流源 作为分立器件,恒流二极管和稳压二极管一样很容易形成系列化产 品(已经形成了批量供货的 1 毫安—80 毫安产品),用户按照电路参 数要求选用合适的恒流二极管产品即可,同时具有电流配置的应用方 式,使得应用的灵活性大为提高。除了恒流功能以外,还可以根据其 特性发挥其他作用。恒流二极管是开环工作方式,瞬态特性好(可达 纳秒级)。恒流二极管不存在输入/输出端,两端都可以联接电流相同 的负载(串联)。电路简化,调试工作减轻(甚至不需要调试),成本 低。电路系统的元器件相对于传统电路来说,减少很多,可靠性,可 维护性显著提高。恒流二极管的环境适应性,工作寿命和普通半导体 器件、集成电路完全一样。
4、 如果基本回路总电压不超过恒流二极管恒流区电压范围,即 使负载短路也不会发生电流过载,但时间不能过长,否则恒流 二极管持续功耗增大,温度升高造成损坏。
CRD
R1
+
2
+
+
D1
E
U
E
R2
-
1
-
-
稳压二极管稳定支路电压 图1
恒流二极管稳定回路电流
PN 结齐纳击穿效应形成了稳压二极管,沟道电场变化引起的沟道
结构变化,夹断沟道形成饱和恒定电流。(见图 2)
电压升高
齐纳击穿,电流增大,阻抗减小, 电压恒定 图2
电压升高,沟道变窄,抗阻增大 电流恒定
1、 恒流二极管的参数恒流二极管的特性曲线
极限使用参数。
(5)、动态阻抗 Z--- 恒流二极管是一个恒流源,恒流源有大的
动态阻抗。和稳压管相反,稳压管有小的动态阻抗。动态阻抗是在
一定的直流偏置下(VS),加上一个交流电压(1KHZ,2V 幅值)进
行测试,电流变化越小,动态阻抗越大,稳流性能越好。
(6)、反向击穿电压 VR --- 恒流二极管有两种:一种反向电压很 低(0.7V),相当于普通 PN 结二极管的正向电压。这种恒流二极管
三、 恒流二极管的应用领域 1、 在小电流领域(0.5 毫安—10 毫安)可替代传统电路的恒流 源。这部分恒流二极管恒流精度高(5%),启动恒流电压低(小 于 2V)、恒流区宽(50V-100V)、动态阻抗大(3 兆欧—200K), 主要用于自动化及仪器仪表基准设定、各种传感器偏置电源(温 度、力学、光电、声学、磁场、电化学)、信号处理电路中的波 形变换、稳压电源基准、长距离通信数字电流模转换、模拟、 数字集成电路设计等。 2、 在大电流领域(15 毫安—80 毫安)可直接驱动恒电流负载。 这部分恒流二极管电流大,恒流精度 8%,启动电压 3V,动态电 阻 20K—10K,恒流区宽度 30V—40V。通过并联配置,还可以提 高恒定电流。主要用于 LED 照明、电源低频滤波(针对 50HZ 的 频率,滤波电容比传统 RC、LC 滤波可降低 10 倍)、电化学反应 装置、光电检测及光电负载、小功率稳压/稳流电源、电子电路 中的过电流保护等。 作为基础电子器件,只要满足电路理论的原理要求,就能广泛适应
以下是日本石冢公司的产品技术情况:
以下是我国(贵州)的产品技术情况(晶体管图示仪实测):
恒定电流1毫安(X轴:10伏/格,Y轴:0.2毫安/格
恒定电流4毫安(X轴:10伏/格,Y轴:1毫安/格 恒定电流30毫安(X轴:5伏/格,Y轴:10毫安/格
恒定电流60毫安(X轴:1伏/格,Y轴:10毫安/格 恒定电流200毫安(X轴:5伏/格,Y轴:50毫安/格
美国的恒流二极管主要是 10 毫安以下的产品,国际市场上流通很 少。日本的恒流二极管产品主要是 20 毫安以下的产品,有产品在国际 市场源自文库流通,但是技术特性较差,产品种类少,恒流特性不能满足要 求。我国(贵州)的产品种类覆盖了美国和日本的所有产品型号,大 电流指标是日本产品的 2-4 倍,启动电压是日本产品的 2/3,恒流区 宽于日本产品,恒流精度高于日本产品。我国(贵州)的恒流二极管 产品是目前国际上技术参数和质量指标最好的,同时还有和二端恒流 管兼容的电流可调整的三端恒流二极管。我国产品全部采用国际标准 封装(日本有部分大电流产品是非标准封装)。
电路回路中的二端器件即可实现回路恒电流,器件的使用完全符合电
子电路理论的定义要求。应用简单、灵活、可靠、经济。使传统的恒
流源的电路设计和制造方法产生变更和进步。
恒流二极管是一种通用基础电子器件。在电路中,任何回路或支路 需要稳定电流,将恒流二极管按电流方向和参数要求直接接入该回路 或支路即可满足。
