ne555构成的汽车防盗报警器毕业设计
【完整版】汽车防盗报警器的设计毕业论文设计
【完整版】汽车防盗报警器的设计毕业论⽂设计摘要本⽂介绍了本次毕业设计的课题汽车防盗报警器的设计。
整个系统的功能是通过检测来实现汽车防盗，当没有振动时，保持预警状态，有振动时就报警。
本系统主要包括三个部分的电路：振动检测电路、单⽚机控制电路、报警电路。
振动检测电路的主要功能是：检测汽车是否有振动，当没有振动时，输出保持低电平，当有振动时，检测电路产⽣数字脉冲信号，送到单⽚机控制电路。
单⽚机控制电路是整个系统的核⼼部分，它接收检测电路传来的信号，并通过程序来加以处理和控制报警电路，当它接收到的是低电平时，就保持报警电路关闭状态，当它⼀旦接收到脉冲信号时就开启报警电路。
报警电路主要实现声⾳和光两种报警。
本⽂⾸先说明了本次设计所能够采⽤的⽅案，接着介绍了芯⽚的功能及其它器件的特性，例如，AT89S52、振动传感器等。
然后描述了该系统的组成及其结构。
接下来分析了各个电路及整个系统的⼯作原理及具体⼯作过程。
最后阐述了调试⽅法以及电路的改进⽅案，以确保整个系统更加有效地⼯作和很好地完成本次设计。
关键词：振动检测电路单⽚机控制电路报警电路振动传感器AbstractThis paper introduces the design of automobile anti-theft alarm system of this graduation design.The function of the system is realized by detecting car alarm,when there is no vibration, keep alert,avibration alarm.This system mainlyincludes circuit of three parts:the vibration detection circuit,single-chip microcomputer control circuit,alarm circuit.The main function of the vibration detection circuit is: testing whether the automobile vibration, when there is novibration, the output remains low, when the vibration detection circuit, digital pulse signal, is sent to the MCU control circuit. MCU control circuit is the corepart of the whole system, it receives the signal detection circuit came, and through the procedures to it receives islow, keep the alarm circuit closed state,when it receives the pulse signal whenopening the alarm circuit. The alarm circuit is mainly to achieve sound and lightalarm two. This paper first explains to the design options, then introduces thecharacteristics, the function of the chip and other devices for example AT89S52 vibration sensor. Then it describes the composition and structure of the system. Then analyzed the working principle of the circuit and the whole system and the specific work process.Finally,the debugging method and the improved scheme of the circuit, so as to ensure the whole system work more effectively and perform well in the design.KEY WORDS:the vibration test electrical circuit the control electrical circuit of themicrocomputer the alarm electrical circuit the vibration sensor⽬录第⼀章引⾔ (1)第⼀节振动信息检测 (1)第⼆节车辆信息的传输与控制 (2)第⼆章系统概述 (3)第⼀节系统设计⽬标 (3)第⼆节系统结构框图 (3)第⼆节系统的改进与展望 (4)第三章系统硬件 (5)第⼀节MC9S08QG8单⽚机及其外围电路 (5)第⼆节MMA7260QT加速度模块及其外围电路 (6)第三节TC35i GSM Modem模块 (8)第四节其它辅助电路 (8)第四章系统软件 (9)第⼀节系统软件的整体设计思路 (9)第⼆节振动、倾⾓信息的提取和判别 (10)第三节车辆信息的传输与控制 (12)结束语 (18)谢辞 (19)第⼀章引⾔随着我国改⾰开放，⼈们⽣活⽔平的不断提⾼，汽车越来越成为⼈们⽣活中不可缺少的⼀部分。
防盗式报警器的设计与制作(毕业设计)甄选范文
防盗式报警器的设计与制作(毕业设计)毕业设计论文作者：XX 学号：XXXXXXX专业：电气自动化班级：XXXXX题目：防盗报警器的电路设计与制作指导者：XXXXXXXXXXXXXXXXXXXX2013 年6 月摘要目前，我国国内生产总值稳定而快速的增长，人们的生活水平有了很大的提高，但与此同时，社会人口的流动性大大增加了，社会结构和社会治安都日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
传统的机械式（防盗网、防盗窗）家居防卫系统在实际使用中暴露了很多隐患，但先进的技术总为人带来很多的便利，防盗报警器的电路有着传统防盗系统所不可及的优势，其自动化程度高，是防盗的一道有力武器。
防盗报警器的电路用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，商场卷闸门，空调室外机、防盗网，防盗线，货运汽车，电动自行车、展会展品，出外行李箱，电线电缆、牛马羊等牲畜的防盗，以及围墙、护栏、山林、果园、鱼（蟹）塘等处防止外人入侵。
防止不必要的财物损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
报警器引出两根金属线，将引出线穿过物品、空间、场地后将端点闭合，或连接到金属物品上，工作中自己检测连接线是否断线，一旦线被碰断报警器立即鸣笛报警。
引出线可以拉长，环绕防护场所。
这个报警器是小偷无法破坏的防盗报警器。
关键词：NE555；防盗报警器；断线电路目录1 引言 (1)2 功能介绍 (2)3 主要元器件介绍 (3)3.1 元器件清单 (3)3.2 元器件的简单介绍 (3)3.2.1 蜂鸣器 (3)3.2.2 发光二极管 (4)3.2.3 电阻器 (5)3.2.4 电容 (5)4 NE555定时器的功能及应用 (7)4.1 NE555 定时器介绍 (7)4.2 NE555 定时器的管脚配置说明 (7)4.3 NE555 定时器的应用 (8)5 防盗报警器工作原理和电路图 (11)5.1 系统概述 (11)5.1.1 报警传感部分 (11)5.1.2 报警系统的控制电路 (11)5.1.3 报警执行电路 (12)5.2 NE555芯片工作原理 (12)5.3 防盗报警器电路图 (14)5.4 防盗报警器工作原理 (14)6 焊接技术要求 (15)6.1 焊接要求 (15)6.1.1 表面安装良好焊点的要求 (15)6.1.2 不良焊接现象的判别 (16)7 制作与调试 (18)7.1 制作 (18)7.2 调试 (18)结论 (19)参考文献 (20)致谢 (21)1 引言目前，我国国内生产总值稳定而快速的增长，人们的生活水平有了很大的提高，但与此同时，社会人口的流动性大大增加了，社会结构和社会治安都日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。
由NE555构成的触摸式防盗报警器

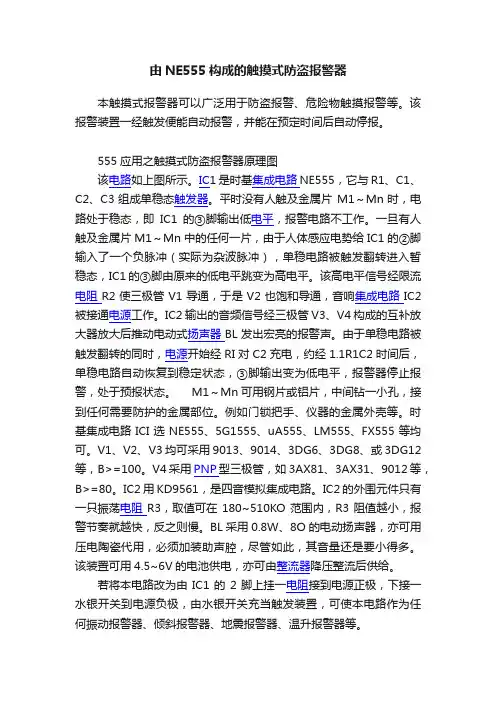

由NE555构成的触摸式防盗报警器本触摸式报警器可以广泛用于防盗报警、危险物触摸报警等。
该报警装置一经触发便能自动报警，并能在预定时间后自动停报。
555应用之触摸式防盗报警器原理图该电路如上图所示。
IC1是时基集成电路NE555，它与R1、C1、C2、C3组成单稳态触发器。
平时没有人触及金属片M1～Mn时，电路处于稳态，即IC1的③脚输出低电平，报警电路不工作。
一旦有人触及金属片M1～Mn中的任何一片，由于人体感应电势给IC1的②脚输入了一个负脉冲（实际为杂波脉冲），单稳电路被触发翻转进入暂稳态，IC1的③脚由原来的低电平跳变为高电平。
该高电平信号经限流电阻R2使三极管V1导通，于是V2也饱和导通，音响集成电路IC2被接通电源工作。
IC2输出的音频信号经三极管V3、V4构成的互补放大器放大后推动电动式扬声器BL发出宏亮的报警声。
由于单稳电路被触发翻转的同时，电源开始经RI对C2充电，约经1.1R1C2时间后，单稳电路自动恢复到稳定状态，③脚输出变为低电平，报警器停止报警，处于预报状态。
M1～Mn可用钢片或铝片，中间钻一小孔，接到任何需要防护的金属部位。
例如门锁把手、仪器的金属外壳等。
时基集成电路ICI选NE555、5G1555、uA555、LM555、FX555等均可。
V1、V2、V3均可采用9013、9014、3DG6、3DG8、或3DG12等，B>=100。
V4采用PNP型三极管，如3AX81、3AX31、9012等，B>=80。
IC2用KD9561，是四音模拟集成电路。
IC2的外围元件只有一只振荡电阻R3，取值可在180~510KO范围内，R3阻值越小，报警节奏就越快，反之则慢。
BL采用0.8W、8O的电动扬声器，亦可用压电陶瓷代用，必须加装助声腔，尽管如此，其音量还是要小得多。
该装置可用4.5~6V的电池供电，亦可由整流器降压整流后供给。
若将本电路改为由IC1的2脚上挂一电阻接到电源正极，下接一水银开关到电源负极，由水银开关充当触发装置，可使本电路作为任何振动报警器、倾斜报警器、地震报警器、温升报警器等。
555定时器光控防盗报警电路课程设计报告(含电路图)
摘要红外线发射电路的功能是利用红外线发光二极管发射光脉冲，从而实现电路对人或物体的感应。
红外线接收电路的功能是利用光敏元件接收发射出来的光脉冲，并且将光脉冲信号转化为电信号，同时对其进行放大。
声光报警电路的功能是当有人体或物体接近防盗报警电路时，通过声音和显示信号提示主人。
时间延迟和自动喷洒电路的功能是当声光报警一段时间之后自动喷洒麻醉剂来保护财产。
电源电路的功能是为上述所有电路提供直流电压，该电路也可采用电池供电，但需要注意的问题是选择合适电池的指标参数与电路相匹配。
关键词防盗报警/红外线/555定时器/ LM567锁相环频率解码器目录第一章光电报警电路的应用 (3)第二章电路的组成及其原理 (4)第一节设计要求 (4)第二节简易光电报警电路的结构模块图 (4)第三节工作原理 (5)一、电源电路 (5)二、红外发射电路 (6)三、红外接收电路 (7)四、选频电路 (7)五、声光报警电路 (8)六、时间延迟及麻醉喷射电路 (9)第三章主要器件使用说明 (11)第一节 555定时器 (11)一、内部结构及引脚功能 (11)二、555的功能描述 (12)三、555的应用 (13)四、555管脚图 (14)第二节 LM567 (14)一、LM567管脚功能 (14)二、LM567内部结构及工作原理 (15)第三节继电器 (17)第四章个人总结 (18)参考文献 (21)附录 (21)附录1简易光控防盗报警电路总图 (22)附录2元件参数列表 (23)第一章光电报警电路的应用随着时代的不断进步,人们对自己所处环境的安全性提出了更高的要求,尤其是在家居安全方面,不得不时刻留意那些不速之客。
所以作为新一代的智能家居安全防盗报警器系统就应运而生，并日益受到广泛的重视和运用。
另外，为了进一步规范住宅小区智能化建设，建设部特别制定了智能小区的等级标准，按照其要求智能小区中必须具有安全防范、信息管理、物业管理和信息网络等系统。
基于NE555的光控报警电路
模电课程设计基于ＮＥ５５５的光控报警电路学院： xx学院专业班级： xx专业xx班姓名： xxx学号： xxxxxxxxxxxxx指导老师： xxxx设计时间：2011年六月目录一、摘要 (2)二、设计内容及要求 (3)三、光电报警电路的工作及设计原理 (4)四、电路的焊接 (9)五、硬件的调试 (10)六、心得体会 (11)七、参考文献 (12)八、附录 (13)一摘要我所设计的是光控报警电路。
设计的这个装置，平时会放在暗处光线较暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。
具有一定的实用性。
设计这个电路的时候，我根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。
我采用了ＮＥ５５５时基集成电路和ＭＧ４５型光敏电阻器和其它一些其他的元件来焊接了这个光控报警器的电路，从而实现了上述的报警的要求。
关键词：光控报警器二设计内容及要求２.１设计目的及主要任务设计目的：设计的这个装置，平时会放在暗处光线暗的地方，当小偷打开你的抽屉、书柜、文件柜等或夜间有光亮照射你的暗锁等装置时，光控报警器会发出“嘟……”的报警声，定能使歹徒魂飞魄散。
具有一定的实用性。
设计任务：（1）根据从稳定性、可靠性、实用性、经济性选择电子线路和电子器件，找到适合的功能电路。
（2）通过网络查阅和图书馆资料，培养独立分析问题和解决实际问题的能力。
（3）了解常用电子器件的类型和特性。
（4）学会电子电路的焊接、安装与调试技能。
（5）进一步熟悉电子仪器的使用方法。
（6）学会撰写课程设计总结报告。
（7）培养严肃认真的工作作风和严谨的科学态度。
２.２设计思想本次设计要求完成基于光控报警电路的设计、连接，选择适合电路元器件。
而整个设计的核心部分就在采用了ＮＥ５５５控制其它电器进行工作的设计，当光控报警电路受到一定的光照时，光敏电阻值迅速下降，分压点电位升高，电路产生震荡，报警器就发声报警。
10.NE555报警器电路设计与制作
NE555报警器电路设计与制作工作页图1 NE555报警器的电路1、集成块NE555本集成块为8脚封装，双列直插式,合理的外接元件可产生振荡电路2、集成块NE555的引脚：1# 接地；2# 6# 7#为震荡信号产生引脚；4#为控制引脚，高电平有效；3#为输出引脚。
3、工作原理⑴R1 R2和C1串联与NE555的22# 6# 7#组成震荡电路；⑵当4#为高电平时，震荡信号从3#输出;反之当4#为低电平时，3#无输出;⑶3#输出的信号经容C1 R4送到三极管的基极，经三极管放大后由集电极送入扬声器发出报警声音；4、思考问题（1）电路中C3的作用是什么？（2）如何获得第4#的高电平信号？（3）图中三极管的工作在什么状态？作用是什么？任务二：NE555报警器中元器件的清点与检测1、套件清单与检测2、集成块NE555，管脚向下，画出管外行示意图，标出管脚名称。
3、三极管的标注面向下，管脚指向自己，画出管外行示意图，标出管脚名称。
任务三：设计PCB图依据NE555报警器工作原理图，由学生分小组讨论，设计更加科学的PCB图。
任务四：NE555报警器电路板的装配与焊接1、装配要求要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。
2、电路板的焊接要求焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净、无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。
任务五：NE555报警器的检测与调试1、检查电路无误后，接通电源，测量三极管VT1在下列情况下的C、E间的电压。
①不报警时，VT1的C、E间的电压为 (V)；②报警时，VT1的C、E间的电压为 (V)；2、接通电源，测量集成块NE555引脚电压。
①不报警时，4#电压为 (V)；4#电压为 (V)；②不报警时，4#电压为 (V)；4#电压为 (V)；3、电容C3起作用，4、NE555报警器通电时，4#导线断开不产生报警，为何？5、综合评价。
汽车防盗毕业设计
汽车防盗毕业设计汽车防盗毕业设计在如今的社会中，汽车被广泛应用于人们的日常生活中，给我们的出行带来了极大的便利。
然而，随着汽车数量的不断增加，汽车盗窃问题也日益严重。
为了解决这一问题，我决定以汽车防盗为主题进行毕业设计。
一、背景介绍汽车盗窃是一项严重的犯罪行为，给车主带来了经济损失和心理压力。
目前市场上已经有一些汽车防盗设备，如车辆报警系统、GPS定位等，但这些设备并不能完全解决汽车盗窃问题。
因此，我希望通过我的毕业设计，设计一种更加先进和有效的汽车防盗系统。
二、设计目标我的设计目标是开发一种集成多种防盗技术的汽车防盗系统，能够有效地防止汽车盗窃，并提供车辆定位、追踪等功能。
同时，系统应具备易于安装和操作的特点，以便车主能够方便地使用。
三、设计方案1. 车辆报警系统车辆报警系统是汽车防盗的基础设备，通过安装传感器和报警器，当有人非法进入车辆或对车辆进行破坏时，系统会发出警报。
我计划采用先进的传感器技术，能够准确地检测到异常情况，并及时触发报警。
2. GPS定位技术为了能够及时追踪被盗车辆的位置，我计划将GPS定位技术应用于我的设计中。
通过在汽车中安装GPS定位装置，车主可以随时通过手机或电脑查看车辆的位置，并及时报警。
同时，我还计划将地理围栏功能加入系统，当车辆越出设定的范围时，系统也会发出警报。
3. 远程控制功能为了方便车主对汽车进行远程控制，我计划在系统中加入远程控制功能。
车主可以通过手机或电脑远程锁定车辆、启动引擎等操作，以防止车辆被盗。
同时，远程控制功能还可以帮助车主在远距离时寻找车辆，提高车辆的安全性。
四、实施计划1. 系统设计和开发首先，我将进行系统的设计和开发工作。
这包括硬件设计、软件开发和系统集成等方面。
我计划利用先进的技术和工具进行开发，以确保系统的稳定性和可靠性。
2. 实验和测试在系统开发完成后，我将进行一系列的实验和测试工作。
这包括对系统的功能进行测试、对系统的稳定性进行验证等。
双路防盗报警器-毕业设计
目录摘要 (2)前言 (3)第一章设计任务要求与方案 (4)设计的任务与要求 (4)1.2设计方案 (4)第二章电路基本组成和其工作原理 (6)2.1 延时触发器 (6)2.2 报警声发生单元 (7)2.3 警灯驱动单元 (10)2.4 元器件选择 (11)2.5电路原理图 (13)2.6protel软件介绍和PCB图 (15)2.7 整机电路 (17)第三章重要元器件的选择与介绍 (19)3.1 555定时器 (19)3.2 74LS00集成2输入四与非门 (20)第四章安装与调试 (22)4.1仿真软件MULTISIM (22)4.2仿真图 (23)4.3 仿真步骤 (25)第五章小结 (26)参考文献 (27)致谢词 (28)双路防盗报警器的设计摘要：随着科技的飞速发展，一些报警器的应用正在不断地走向深入，因此一种廉价，性能灵敏可靠的防盗报警器必须在防盗和保证财产安全方面发挥更有效的作用.该毕业设计就是针对目前的需要，主要由555定时器，及有555定时器构成的单稳态延时电路，继电器，单向晶闸管，扬声器，灯等电子元器件构成，实现防盗报警功能。
该报警器既适用于家庭防盗，也适用于中小型企事业单位。
具有灵敏度高、可靠性好、经济实用的特点，可以立即报警，也可以延时1~35s 再报警，以增加报警的突然性与隐蔽性。
报警时除了可以发出类似公安警车的报警声之外，两只警灯还可以同时交替闪亮，增加了对犯罪分子的威慑气氛。
关键词：防盗；报警；555定时器；单向晶闸管；继电器前言近年来，随着改革开放的深入发展，人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有，并且人们手中特别是城市居民的积蓄也十分可观。
因此，越来越多的居民家庭对财产安全问题十分关心。
目前，许多家庭使用了较为安全的防盗门，如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器用于居民家中，必将在防盗和保证财产安全方面发挥更加有效的作用。
NE555 防盗报警2
NE555 防盗报警器项目名称:防盗报警器电路摘要：本实验利用NE555芯片制成一个简单的报警器。
且此报警器实微功耗压控式防盗报警器。
主要由晶闸管压控触发开关、变调音源两大部分组成。
其特点：静态功耗小，适合用电池供电；报警声为变调音响，较能引起人们的注意。
关键词：NE555芯片晶闸管触发开关变调音源一、系统功能描述：该系统主要有晶闸管压控触发开关、变调音源发生器两大部分组成。
1、晶闸管压控触发开关由晶闸管VTH、电阻R5及微动开关SB组成，SB只使用其中的动断触点，当SB受到需报警物品的压力时。
触点跳开，VTH因门极无触发电流而处于关断态，整个电路不工作。
2、变调音源发生器有两块NE555时基电路A1、A2组成，其中A1构成周期约为1S的无稳态超低频振荡器，A2构成基本频率约580Hz的稳态音频振荡器。
现将A1的3脚输出周期为1S的防波脉冲经RP加到A2的控制端5脚，对A2 产生的音频振荡进行调制，适当调整RP阻值片可从A2的3脚获得累时警笛音响的变调音源。
3、系统电路图二、设计原理：1、原件明细表1）芯片NE5552) 二极管3）电阻5个4）开关2个5）电容4个6）电位器7）扬声器8）电池2 NE555 引脚位置配置说明下：NE555 接脚图:Pin 1（接地）-地线（或共同接地），通常被连接到电路共同接地。
Pin 2（触发点）-这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压需大于2/3CC,下缘续低于1/3VCC.Pin 3（输出）-当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的最大输出电流大约200mA。
Pin 4(重置)-一个低逻辑电位送至这个脚位时会重置定时器和输出回到一个低电位。
它通常被接到正电源或不用。
Pin 5（控制）-这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或震荡的运作方式下，这输入能用来改变或调整输出频率。
Pin 6（重置锁定）-Pin6重置锁定并使输出呈低态。
基于555定时器的智能防盗报警器的设计
基于555定时器的智能防盗报警器的设计【摘要】应用555定时器组成单稳态触发电路，同时应用音乐芯片CL9561构建多功能报警电路，报警器由电源电路、单稳态触发电路以及声音电路构成。
叙述了防盗报警器的结构原理，对电路进行了详细的阐述，分析了基于555定时器的智能防盗报警器的设计思路以及功能实现，结论表明，基于定时器设计的防盗工作性能稳定，在实践中具有重要的应用。
【关键词】定时器;报警;智能;设计;研究引言防盗报警系统是应用电子技术对于监测范围内的异常行为进行检测，并产生报警信号，自动采取一定的对策或者提醒值班人员采取相应的对策。
报警装置一般由水银开光、光电检测、红外、超声波等作为探测装置，再经由信号处理电路处理，最后通过报警装置显示实时状态。
因此一般而言防盗报警系统通常都由探测器（又称防盗报警器）、传输通道和报警控制器三部分构成。
基于555定时器的防盗报警器使用水银作为触发装置，检测可靠性高，同时采用了555定时器组成振荡电路，推动声音芯片进行报警，电路结构简单实用，具有较高的实际意义与应用价值。
1.设计功能概述本次主要是设计一个简单的振动报警器利用集成NE555芯片作为触发器，音乐芯片CK-9561而制成，电路能使其利用物体的撞击、行人的脚步、车辆行驶的震动作为触发信号，使报警器发出报警信号。
整体电路结构简单，可靠性强，稳定性高，不易产生误报警。
灵敏度高，成本低廉。
系统由振动信号采集、放大电路555单稳态触发器、报警声音以及扬声器构成。
基于NE555芯片的防盗报警电路框图如图1所示。
图1 基于NE555芯片的防盗报警电路框图2.防盗报警系统工作原理2.1 信号采集电路与放大电路防盗报警电路采用水银传感器作为检测装置，并将采集的信号进行放大，来推动触发电路。
因为重力的关系，水银水珠会向容器中较低的地方流去，如果同时接触到两个电极的话，开关便会将电路闭合，开启开关。
在防盗报警器电路中，当报警器处于工作状态的时候，有人接触装置，则水银开关自动打开，触发报警信号。
基于555的简易防盗报警器的设计方案
基于555的简易防盗报警器的设计方案0 前言随着社会结构和社会治安问题日趋复杂，人们对家庭生命财产的安全越来越重视。
因此，人们在生活中逐渐引入报警器，用来预防抢劫、盗窃等意外事件的发生。
防盗报警系统是用物理方法或电子技术，自动探测发生在布防监测区域内的侵入行为，产生报警信号，并提示值班人员发生报警的区域部位，显示可能采取对策的系统。
防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。
一旦发生突发事件，就能通过声光报警信号在安保控制中心准确显示出事地点，使于迅速采取应急措施。
防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。
报警器（alarm），又称防盗器。
是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置。
传感器又是报警器的核心元件，采用不同原理的传感器件，可以构成不同种类、不同用途的报警装置。
防盗报警器，是对用于发生警情、危险、紧急情况等状况下以声音、光线、气压等形式发出警报的电子产品的统称。
随着社会科学技术的迅速发展，人们对报警器的性能提出了越来越高的要求。
其应用也是越来越广泛，涉及到各个行业中。
传统报警器通常采用触摸式报警、开关报警器、光电报警等。
这类报警器具有性能稳定、实用性强等特点。
本课程设计所设计的简易防盗报警器是借助于数字逻辑电路，采用模块化的设计思想。
不仅使得设计变得简单、方便、灵活性强，而且电路简单容易实现，工作稳定。
1 方案总体设计本方案先设计一检测电路，将检测器件安装在门、窗等地方，只要有非法进入者闯进，扬声器即会发出1.2KHZ频率的报警声。
根据系统组成的原理及要求初步建立系统框图如图1所示。
图1 系统框图2 系统设计要求2.1 检测电路检测电路是用来检测非法进入者闯进门窗等地所产生的非电信号，比如声音、振动、微弱的人体电信号。
并将非电信号转化成电信号，输入到电路中。
2.2 定时模块定时模块的作用是来控制语音报警的时间长度，防止报警时间过长，电能损耗过多。
实用防盗报警器设计毕业论文
目录内容摘要 (3)关键词 (3)引言 (3)一方案讨论 (4)（一）方案一 (4)（二）方案二 (4)（三）方案比较 (5)二原理说明 (6)三单元电路 (7)（一）倍频振荡器电路 (7)（二）隔离振荡器电路 (8)（三）高频放大输出电路 (8)（五）电源电路路 (9)（六）延时报警电路 (10)四电路总图 (12)五心得体会 (13)六参考文献 (14)摘要本次课设主要完成了无线防盗报警器的电路设计工作。
电路的主要功能是当房间被撬开时，电路能发射出高频载波信号，此信号可通过FM调频收音机接收。
主要方法是利用振幅调制的原理，将石英晶体产生的信号经八倍放大后做为高频载波，用报警音效对其进行调制。
在课设中，由于仿真软件条件限制，没能仿真出最终结果。
但是经过科学的理论分析可得出，此电路是能够完成实验任务的。
家庭自动化系统是适应生活对家庭功能逐渐增长的需求起来的一个系统，该系统的、构成和配置因国度、家庭的实力、家庭的知识结构以及个人喜好的不同而不同。
因此，家庭自动化系统的配置与住宅小区的定位（安置型、实用型、舒适型还是豪华型）以及住户的类型比例（经济实力、知识结构等）有着密切的关系。
关键词防盗报警器仿真电路设计引言在当今高速发展的中，人们对自身所处的环境越来越关心，居家安全已成为当今小康之家优先考虑的。
当您上班家中无人，或者仅有老人孩子在家，或者您晚上在家熟睡，您必须确保家庭成员和财产的绝对安全。
，众多住宅小区的安防防犯主要倚靠安装防盗窗、防盗门以及人工防犯。
这样不仅有碍美观，不符合防火的要求、而且不能有效地防止坏人的侵入。
现在全国都在开展建设安全文明的小区活动，提出取消防盗网，“走出牢笼”的口号。
因此为配合捷报花园的现代化管理，担当起整个小区的安全保卫，给住户一个安全舒适的居住环境，本方案提供一套技术先进、性能完善的AURINE家庭报警系统，组成小区内的智能安全防范系统。
AURINE作为一家专业安全服务公司，采用先进的技术，加以丰富的保安实际经验和知识，向社会提供各种超值安全设备服务，给用户带来安全和放心。
555定时声光报警器课程设计
第一章绪论声光报警器在实际的生活中可以见到许多，运用于生活的许多方面，既有硬件实现的，也有硬件和软件同时控制执行。
通过这次的课程任务设计，可以很好的对课本知识运用于实践，同时也可以激发学生学习于专业相关的一些知识，从而扩大自己知识面的广度。
声光报警电路可作为防盗装置，在有情况时它通过指示灯闪光和蜂鸣器鸣叫，同时报警。
要求指示灯闪光频率为1~2Hz，蜂鸣器发出间隙声响的频率约为1000Hz，指示灯采用发光二极管。
电路由两个555多谐振荡器组成，第一个振荡器的振荡频率为1~2Hz时，第二个振荡器的振荡频率为1000Hz。
将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。
在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。
这样，蜂鸣器将发出间隙声响。
声光报警器可用在危险场所，通过声音和各种光来向人们发出示警信号的一种不会引燃易燃易爆性气体的报警信号装置。
防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。
可以和国内外任何厂家的火灾报警控制器配套使用。
当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。
本产品也可同手动报警按钮配合使用,达到简单的声,光报警目的。
本产品符合GB3836系列标准的要求（满足GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准），经国家指定的检测机构鉴定并取得了防爆合格证。
报警器外壳为全不锈钢壳体，灯壳抗冲击能力强，180清晰可视超高亮LED发光管，配备超强蜂鸣器，具有工作稳定，使用寿命长, 功耗低，不受污染物和水的影响等特点。
声光报警器（Audible and visual alarm）又叫声光警号，是为了满足客户对报警响度和安装位置的特殊要求而设置。
NE555与光敏电阻报警电路设计
NE555与光敏电阻报警电路设计课程设计目录一设计目的和要求…………………………………………………… 二设计意义及前景………………………………………………… 三设计方案………………………………………………………… 四总体设计………………………………………………………… 五单元设计介绍…………………………………………………… 六安装调试…………………………………………………… 七课程设计体会…………………………………………………… 八元器件清单……………………………………………………… 九参考文献…………………………………………………………一设计目的和要求课程设计是培养学生综合运用所学知识,发现,提出,分析和解决实际问题,锻炼实践能力的重要环节,是对学生实际工作能力的具体训练和考察过程.随着科学技术发展的日新日异，传感器是与现代技术密切相关的尖端技术。
近年来得到较快的发展，传感器的发展现在已成为信息时代的焦点。
传感器早已经渗透到生活中的方方面面。
因此作为二十一世纪的大学来说掌握传感器基本特性和传感器的应用的是十分重要的。
所以本次试验的设计范围很广，也可以说是毫无限制，唯一的要求是各组设计的方案里面必须要有传感器元件。
旨在提高同学们对传感器更深刻的认识和提高同学们的综合实践能力。
让同学们认识学习知识仅仅依靠学习课本上理论的知识是远远不够的，还需要我们适时的将理论付诸于实践。
才能深刻的理解和认识所学的知识。
二设计意义及前景意义:我们组选择设计的课题是用NE555和光敏电阻组成报警电路的设计。
当今世界是一个高新技术迅速发展的信息时代，能够获取准确，可靠的信息成为做好一切的前提。
本组的设计NE555和光敏电阻组成报警电路就是为了更好的获取外界信息，并作出对应的措施。
报警器经常应用于系统故障、安全防范、交通运输、医疗救护、应急救灾、感应检测等领域，与社会生产、生活密不可分。
前景:现在市场上的报警主要利用现有的电话网络或则无线手机GSM.GPS网络，通过无线或则有线的方式，连通主人电话，或则手机，实现远程防盗功能的电子产品。
汽车防盗报警器 课程设计报告.
汽车防盗报警器摘要：本设计是用了三部分相对独立的分立元件共同组成的汽车防盗报警器。
第一部分为触发器，当有人盗车时，引发触发信号，使报警器报警，2N6660型号的场管构成共栅极电路使之产生触发信号；第二部分由555集成器件构成的单稳态触发器，其作用是控制报警的时间，根据时间控制公式，通过改变电阻的大小调整报警时间的长短；第三部分是由555构成的多谐波振荡器，其作用是控制报警信号的频率，根据公式频率控制公式，通过调整电阻的大小从而控制报警频率的范围。
三部分共同就构成了一个报警时间长短、高低均可调整，且电路简单，工作可靠的汽车防盗报警器。
经过Proteus仿真测试，验证了其正确性。
关键词：汽车防盗报警器.，触发，场管2N6660，NE555，ProteusAbstract：Digital Octal Responder formed mainly by the 74 series integrated circuits. The Responder Responder priority than a basic function, also has the timing, Timing Responder, police, and suggestions. Host switching by default, the default answer in time to time, the system will automatically countdown to complete. If people answer in the required time, then time stops automatically; the answer in the beginning after the beep to remind the players Responder. If no answer in the required time, then the buzzer to sound any alarm system, suggesting that host round Responder invalid, in order to achieve alarm. Simulation software by Proteus verify the correctness of their theoretical design. Depend Proteus test, It is right.Keywords:Guard against theft system , Trigger, Field tube2NE660, NE555, Alarm Proteus目录1 前言 (1)1.1 设计背景 (1)1.2 设计概述 (1)2 总体方案设计 (3)2.1 方案比较 (3)2.2 方案论证 (4)2.3 方案选择 (4)3 单元模块设计 (5)3.1 报警电路组成 (5)3.2 电路参数的计算及元器件的选择 (8)3.3 特殊器件介绍 (8)3.4各单元模块的联接 (10)４软件简介 (10)5 系统调试 (11)5.1系统仿真总图 (12)5.2系统仿真参数设置 (12)5.3功能调试 (12)5.4调结果分析 (16)6 系统功能指标参数 (17)6.1 系统实现的功能 (17)6.2 系统指标参数测试 (17)6.3 系统功能及指标参数分析 (17)7 结论 (18)8 设计总结 (19)8.1 设计的收获体会 (19)8.2 对设计的进一步完善提出意见或建议 (19)9 致谢 (19)10 参考文献 (21)附录：系统仿真总图1 前言1.1 设计背景随着经济的发展，各城市的交通日渐增多，需要相当量的交通工具，其中以中、轻型汽车，私家车见多，而汽车防盗报警器是每一辆车所必需的。
ne555红外报警课程设计
ne555红外报警课程设计一、教学目标本课程的教学目标是使学生掌握NE555红外报警电路的基本原理、设计和应用，培养学生的电子技术实验能力和创新思维。
具体目标如下：1.知识目标：（1）了解NE555 timer芯片的内部结构和功能；（2）掌握红外传感器的工作原理和特性；（3）熟悉红外报警电路的设计方法和步骤；（4）了解红外报警电路在实际应用中的优缺点。
2.技能目标：（1）能够运用NE555 timer芯片设计简单的红外报警电路；（2）具备分析红外传感器信号和调整红外报警电路参数的能力；（3）能够对红外报警电路进行调试和故障排查；（4）具备红外报警电路应用的创新设计和改进能力。
3.情感态度价值观目标：（1）培养学生对电子技术的兴趣和热情，提高学生的学习积极性；（2）培养学生团队合作精神和动手实践能力；（3）培养学生关注社会热点问题，提高学生将专业知识应用于实际问题的意识。
二、教学内容本课程的教学内容主要包括以下几个部分：1.NE555 timer芯片的内部结构和功能；2.红外传感器的工作原理和特性；3.红外报警电路的设计方法和步骤；4.红外报警电路的应用实例；5.红外报警电路的调试和故障排查。
三、教学方法为了达到本课程的教学目标，我们将采用以下教学方法：1.讲授法：通过讲解NE555 timer芯片的内部结构和功能、红外传感器的工作原理和特性等理论知识，使学生掌握基本概念和原理。
2.案例分析法：分析实际应用中的红外报警电路案例，使学生了解红外报警电路在实际生活中的应用。
3.实验法：安排学生进行红外报警电路的设计、搭建和调试，培养学生的实践操作能力。
4.讨论法：学生进行小组讨论，探讨红外报警电路设计的改进方案，培养学生的创新思维和团队协作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：《NE555 timer应用教程》等；2.参考书：《红外传感器技术与应用》等；3.多媒体资料：相关原理图、电路图、实验操作视频等；4.实验设备：NE555 timer芯片、红外传感器、面包板、实验箱等。
基于555定时器的磁控防盗报警电路的设计
基于555定时器的磁控防盗报警电路的设计目录摘要 (7)ABSTRACT (8)1 绪论 (1)1.1 本论文的意义与背景 (1)1.2 防盗报警系统在国内外的发展 (2)1.3 防盗报警器的发展前景与趋势 (2)1.4 本论文主要内容 (3)2 子模块及元器件介绍 (4)2.1 555定时器 (4)2.1.1 555定时器简介 (4)2.1.2 555定时器构成单稳态触发器 (5)2.1.3 555定时器构成的多谐振荡器 (7)2.3语音报警器 (11)2.4 电位器 (11)2.5 其他电子组件 (11)3 整体方案设计 (17)3.1 磁控防盗语音报警器的工作原理 (17)3.2 报警电路参数计算 (18)3.3.1 延时与定时 (20)3.3.2 整形 (22)4 组装及调试过程 (23)4.1安装及焊接步骤 (23)4.2 调试电路板 (24)4.3 调试报告 (25)4.4 硬件实现图 (26)5 结论与展望 (27)参考文献 (29)致谢 (30)摘要随着经济的快速发展和生活水平的提升，智能化的设备仪器给人们的生活水平带来了很大的便捷。
智能安全防范系统形式多样而且性能不一，因此为了给人们的生活提供良好的保障，设计了一种555定时器的报警电路，具备了防盗和报警的功能，实现了信号的自动检测和自动报警。
本文介绍了555定时器的报警电路的系统组成及工作原理，探讨了在实际中的具体应用。
555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。
555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。
555定时器可以说是模拟电路与数字电路结合的典范。
555双音频报警器
一、方案设计及其选定1.1 设计任务及要求本课程要求设计一个双音报警器。
设计要求用555时基电路施密特的多谐振荡器，使电路通过一个小型扬声器可以发出两种不同频率的“滴、嘟、滴、嘟……”的声响，与救护车的笛音相似而发出报警信号。
1.2实训目的：1、掌握555构成电路的实际应用。
通过双音报警器熟悉用555构成的多谐振荡电路。
2、熟悉555时基电路控制端的功能和作用。
3、了解用电压调制频率的方法。
4、学会分析变化的信号波形。
第一种方案:图示如下所示，它是用TTL与非门组成的双音报警线路。
它是由三个振荡器组成的，各有不同的振荡频率。
图中的晶体三极管和1f、4f和R4、2C组成的约1000Hz的频率振荡；3f、4f和3C、R5组成频率约200Hz的振荡。
三种不同的频率进过调制后，输出端加一级驱动，即可由扬声器发出双音。
用作报警时，5V电源处需输入相应的电位；如作门铃应用时，只要中间加一只按钮开关即可。
方案二：使用单片机，编写一个能控制双音频报警器的程序，外接一个无源蜂鸣器。
单片机的内部由俩个定时器，编写相应的程序后这俩个定时器会产生俩个不同的脉冲信号，从而来驱动蜂鸣器。

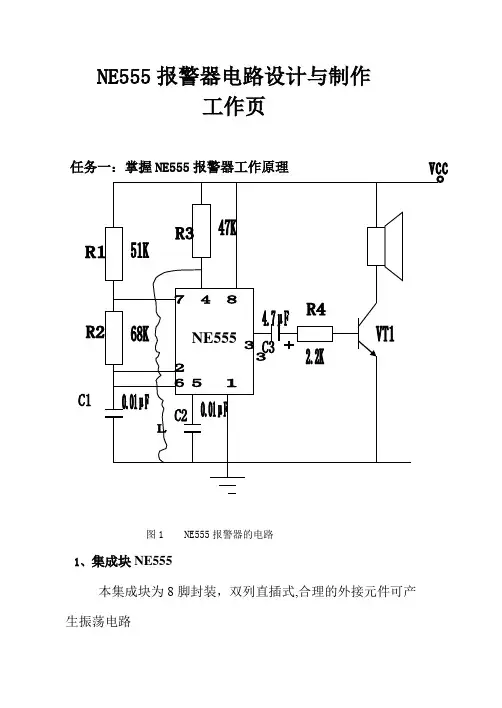

方案三：由俩个555定时器来实现多需要的设计要求。
其中5脚为控制端，片内接比较器的反相输入端，电位2/3Vcc。
将555组成多谐振荡器，5脚通过一个小电容接地，防止外界干扰。
当需要把它变成可控多谐振荡器时，可在5脚加一个控制电压，此电压将改变芯片内比较电平，从而改变振荡频率，当控制电压升高时或者降低时，震荡频率也随之相应变化，这就是控制电压对振荡信号频率的调制。
利用这种调制方法，可组成双音频报警器。
式扬声器发出滴、嘟、滴、嘟……的双音效果。
1.3方案对比及选取：第一种方案：其使用分立式元件不仅增大了设计的难度而且使整个电路的最终设计效果与可信度降低；使扬声器发出的两种不同频率的声响不易区分，效果不理想；还使设计成本增加。
方案二虽然通过单片机能进行高精准的控制，但是编程复杂，相应的成本太高，不适合。
