光刻对准和曝光
第14章光刻对准和曝光
第14章光刻：对准和曝光
NA/R/DOF
λ
365nm 365nm 193nm 193nm
2014-10-14
NA
0.45 0.60 0.45 0.60
R
486nm 365nm 257nm 193nm
集成电路工艺
DOF
901nm 507nm 476nm 268nm
29
第14章光刻：对准和曝光
3.光刻设备
焦深
• 焦点周围的一个范围，在这个范围内图像连续地 保持清晰，这个范围被称为焦深(DOF-Depth of Focus) • 焦点是沿透镜中心出现最佳图像的点，焦深是焦 点上面和下面的范围。
• 焦点可能不是正好在光刻胶层中心，但是焦深应 该穿越光刻胶层上下表面。 • DOF＝λ/2(NA)2
2014-10-14 集成电路工艺 28
2014-10-14 集成电路工艺 2
第14章光刻：对准和曝光
1.提纲
• 1.概述
• 2.光学光刻 • 3.光刻设备 • 4.混合和匹配 • 5.对准和曝光质量测量
2014-10-14
集成电路工艺
3
第14章光刻：对准和曝光
1.概述
• 一个紫外光源
• 一个光学系统 • 一块由芯片图形组成的投影掩膜版 • 一个对准系统 • 一个覆盖光敏光刻胶的硅片
第14章光刻：对准和曝光
数值孔径
设备类型
反射式扫描投影光刻机 分布重复光刻机 步进扫描式光刻机
2014-10-14 集成电路工艺
数值孔径(NA)数值
0.25 0.60～0.68 0.60～0.68
22
第14章光刻：对准和曝光
浸没式光刻技术
• 在32纳米技术节点乃至进一步向下延伸时将要求 193纳米浸没式光刻技术在一些领域，如高折射 率液体，高折射率光学镜头材料以及高折射率光 刻胶等方面取得突破性的进展

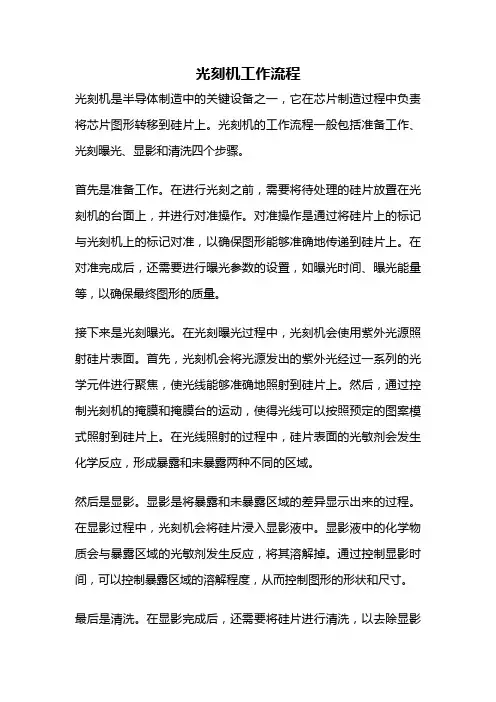

光刻机工作流程
光刻机工作流程光刻机是半导体制造中的关键设备之一，它在芯片制造过程中负责将芯片图形转移到硅片上。
光刻机的工作流程一般包括准备工作、光刻曝光、显影和清洗四个步骤。
首先是准备工作。
在进行光刻之前，需要将待处理的硅片放置在光刻机的台面上，并进行对准操作。
对准操作是通过将硅片上的标记与光刻机上的标记对准，以确保图形能够准确地传递到硅片上。
在对准完成后，还需要进行曝光参数的设置，如曝光时间、曝光能量等，以确保最终图形的质量。
接下来是光刻曝光。
在光刻曝光过程中，光刻机会使用紫外光源照射硅片表面。
首先，光刻机会将光源发出的紫外光经过一系列的光学元件进行聚焦，使光线能够准确地照射到硅片上。
然后，通过控制光刻机的掩膜和掩膜台的运动，使得光线可以按照预定的图案模式照射到硅片上。
在光线照射的过程中，硅片表面的光敏剂会发生化学反应，形成暴露和未暴露两种不同的区域。
然后是显影。
显影是将暴露和未暴露区域的差异显示出来的过程。
在显影过程中，光刻机会将硅片浸入显影液中。
显影液中的化学物质会与暴露区域的光敏剂发生反应，将其溶解掉。
通过控制显影时间，可以控制暴露区域的溶解程度，从而控制图形的形状和尺寸。
最后是清洗。
在显影完成后，还需要将硅片进行清洗，以去除显影液和其他污染物。
清洗过程中，光刻机会使用一系列的溶液和超声波等物理方法将硅片表面的污染物清除。
清洗完成后，硅片就可以进入下一道工序，继续进行后续的加工和制造。
总结起来，光刻机的工作流程包括准备工作、光刻曝光、显影和清洗四个步骤。
准备工作主要是对硅片进行对准和参数设置；光刻曝光过程中，通过紫外光照射，将图形传递到硅片上；显影过程中，通过显影液的作用，将暴露区域显示出来；最后，通过清洗，去除污染物，使硅片准备好进入下一道工序。
光刻机的工作流程是半导体制造中不可或缺的一环，对于芯片的制造和性能有着重要的影响。
光刻机的曝光对准误差分析与改善
光刻机的曝光对准误差分析与改善光刻技术作为集成电路制造过程中至关重要的步骤之一，扮演着“摄影师”的角色，通过将光线投射到光刻胶上，实现对电路图形的精细图案化。
然而，曝光对准误差成为影响最终产品质量的重要因素之一。
本文将深入探讨光刻机的曝光对准误差，分析其原因，并提出相应的改善方案。
一、曝光对准误差的原因分析光刻机的曝光对准误差问题涉及到多个因素，主要包括以下几个方面：1. 机械结构问题：光刻机内部的机械结构对曝光对准误差有着直接影响。
例如，步进机构的精度、刚性以及传动装置的精度等都会对光刻胶的对准产生影响。
2. 光学系统问题：光刻机的光学系统是曝光对准误差的另一个重要来源。
光源的稳定性、光学透镜系统的调节与精准度等都会对曝光对准误差造成一定程度的影响。
3. 温度变化：温度的变化会引起光刻胶和基板的热胀冷缩，从而导致曝光对准误差的变化。
温度变化引起的胶膜收缩问题是主要的误差来源之一。
4. 使用过程中的机械振动：在光刻机使用过程中，机械振动也会对曝光对准误差造成一定程度的干扰。
这可能是由于设备本身的振动、外部环境的振动等因素引起的。
二、改善方法和策略为了解决光刻机的曝光对准误差问题，下面提出一些可能有效的改善方法和策略：1. 优化机械结构：改善光刻机的机械结构，提升步进机构的精度和刚性，优化传动装置的性能。
通过提高机械结构的稳定性和精度，可以降低曝光对准误差。
2. 调整光学系统：光刻机的光学系统对曝光对准误差有着直接的影响。
因此，需要定期检查和维护光学系统，确保光源的稳定性，保持透镜系统的良好调节和精准度。
3. 控制温度变化：由于温度的变化会影响光刻胶和基板的热胀冷缩，因此需要通过恒温控制或者制定合理的温度控制方案来减小温度变化对曝光对准误差的影响。
4. 减小机械振动：通过改善光刻机的支撑结构、减少外部环境的振动等方式，可以有效降低使用过程中产生的机械振动，从而减小曝光对准误差。
总结：光刻机的曝光对准误差是影响集成电路制造质量的关键问题之一。
光刻机的曝光对准误差改善对光刻胶曝光的影响
光刻机的曝光对准误差改善对光刻胶曝光的影响光刻技术是一种重要的制造微电子芯片的工艺，在半导体行业具有十分关键的地位。
光刻机作为实现光刻技术的重要设备之一，其曝光对准误差的改善对于光刻胶曝光过程具有重要影响。
本文将探讨光刻机的曝光对准误差改善对光刻胶曝光的影响，并分析相关工艺因素及其效果。
一、光刻胶曝光过程介绍光刻胶是光刻技术中重要的材料，主要用于制造芯片中的微细结构。
曝光是光刻胶制程的关键步骤之一，其目的是将曝光光源的能量转化为化学反应，从而产生所需的光刻结构。
在光刻胶曝光过程中，光刻机的曝光对准误差对于最终的曝光结果具有重要影响。
二、光刻机曝光对准误差的改善在光刻机曝光过程中，对准误差的改善能够提高曝光的准确性和精度，从而获得更好的曝光效果。
以下是几种改善光刻机曝光对准误差的方法：1. 反射镜调整：光刻机中的反射镜是将光刻胶曝光光源反射到芯片上的重要组件。
通过对反射镜的调整，可以减小光路中的误差和偏差，提高光源的对准度。
2. 校准系统：光刻机中的校准系统能够对曝光光源进行准确的校准，实时监测曝光对准误差，并进行误差的补偿。
通过校准系统，可以减小光刻机中误差的积累，提高曝光的精度。
3. 高精度平台：光刻机的平台是支持芯片进行曝光的基础，其稳定性和精度对曝光效果具有重要影响。
采用高精度平台可以减小位置误差，提高曝光的准确性。
三、工艺因素及效果分析除了光刻机自身的改善措施外，光刻胶曝光过程中的一些工艺因素也会影响光刻机的曝光对准误差改善效果：1. 光刻胶特性：光刻胶的粘度、抗流淌性、光敏度等特性会影响曝光的结果。
选择具有良好特性的光刻胶，并进行合适的预处理，可以提高曝光效果。
2. 曝光光源：曝光光源的强度、波长和稳定性等也会对曝光效果产生影响。
选择合适的曝光光源，并对其进行恰当的调整和校准，能够改善曝光对准误差。
3. 曝光时间与能量：曝光时间和能量的选择对曝光效果具有直接影响。
通过合理设置曝光时间和能量，可以最大程度地减小曝光对准误差。

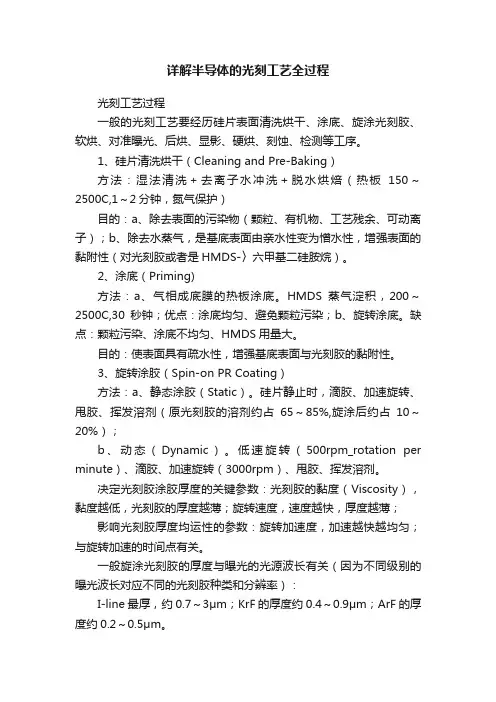

详解半导体的光刻工艺全过程
详解半导体的光刻工艺全过程光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。
1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。
2、涂底（Priming)方法：a、气相成底膜的热板涂底。
HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。
缺点：颗粒污染、涂底不均匀、HMDS用量大。
目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。
3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。
硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。
低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
决定光刻胶涂胶厚度的关键参数：光刻胶的黏度（Viscosity），黏度越低，光刻胶的厚度越薄；旋转速度，速度越快，厚度越薄；影响光刻胶厚度均运性的参数：旋转加速度，加速越快越均匀；与旋转加速的时间点有关。
一般旋涂光刻胶的厚度与曝光的光源波长有关（因为不同级别的曝光波长对应不同的光刻胶种类和分辨率）：I-line最厚，约0.7～3μm；KrF的厚度约0.4～0.9μm；ArF的厚度约0.2～0.5μm。
4、软烘（Soft Baking）方法：真空热板，85～120℃,30～60秒；目的：除去溶剂（4～7%）；增强黏附性；释放光刻胶膜内的应力；防止光刻胶玷污设备；边缘光刻胶的去除（EBR，Edge Bead Removal）。

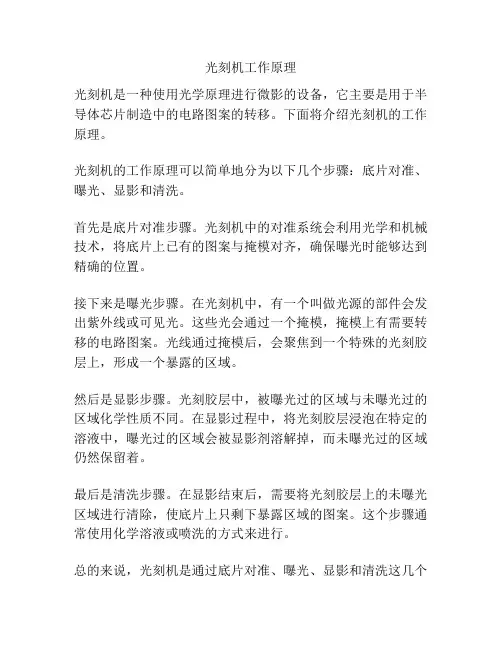

光刻机工作原理
光刻机工作原理
光刻机是一种使用光学原理进行微影的设备，它主要是用于半导体芯片制造中的电路图案的转移。
下面将介绍光刻机的工作原理。
光刻机的工作原理可以简单地分为以下几个步骤：底片对准、曝光、显影和清洗。
首先是底片对准步骤。
光刻机中的对准系统会利用光学和机械技术，将底片上已有的图案与掩模对齐，确保曝光时能够达到精确的位置。
接下来是曝光步骤。
在光刻机中，有一个叫做光源的部件会发出紫外线或可见光。
这些光会通过一个掩模，掩模上有需要转移的电路图案。
光线通过掩模后，会聚焦到一个特殊的光刻胶层上，形成一个暴露的区域。
然后是显影步骤。
光刻胶层中，被曝光过的区域与未曝光过的区域化学性质不同。
在显影过程中，将光刻胶层浸泡在特定的溶液中，曝光过的区域会被显影剂溶解掉，而未曝光过的区域仍然保留着。
最后是清洗步骤。
在显影结束后，需要将光刻胶层上的未曝光区域进行清除，使底片上只剩下暴露区域的图案。
这个步骤通常使用化学溶液或喷洗的方式来进行。
总的来说，光刻机是通过底片对准、曝光、显影和清洗这几个
步骤，将掩模上的电路图案转移到底片上的过程。
这个过程需要高精度的机械部件和光学系统的支持，以及特殊的化学材料来完成。
通过光刻机，可以实现微细电路图案的制造，为半导体芯片制造提供了重要的工艺技术。
光刻主要步骤
光刻工艺主要步骤
1. 基片前处理
为确保光刻胶能和晶圆表面很好粘贴，形成平滑且结合得很好的膜，必须进行表面准备，保持表面干燥且干净，
2. 涂光刻胶
涂胶的目标是在晶圆表面建立薄的、均匀的，并且没有缺陷的光刻胶膜。
3. 前烘(软烘焙)
前烘的目的是去除胶层内的溶剂，提高光刻胶与衬底的粘附力及胶膜的机械擦伤能力。
4. 对准和曝光(A＆E)
保证器件和电路正常工作的决定性因素是图形的准确对准，以及光刻胶上精确的图形尺寸的形成。
所以，涂好光刻胶后，第一步是把所需图形在晶圆表面上准确定位或对准。
第二步是通过曝光将图形转移到光刻胶涂层上。
5. 显影
显影是指把掩膜版图案复制到光刻胶上。
6. 后烘(坚膜)
经显影以后的胶膜发生了软化、膨胀，胶膜与硅片表面粘附力下降。
为了保证下一道刻蚀工序能顺利进行，使光刻胶和晶圆表面更好地粘结，必须继续蒸发溶剂以固化光刻胶。
7. 刻蚀
刻蚀是通过光刻胶暴露区域来去掉晶圆最表层的工艺，主要目标是将光刻掩膜版上的图案精确地转移到晶圆表面。
8. 去除光刻胶
刻蚀之后，图案成为晶圆最表层永久的一部分。
作为刻蚀阻挡层的光刻胶层不再需要了，必须从表面去掉。
光刻工艺步骤介绍
光刻工艺步骤介绍光刻工艺是一种重要的微电子制造技术，用于将电子芯片的图案转移至硅片上。
下面我将详细介绍光刻工艺的步骤。
第一步：准备硅片在光刻工艺开始之前，首先需要准备好硅片。
这包括清洗硅片表面以去除任何杂质，并在其表面形成一层薄的光刻胶。
光刻胶一般是由聚合物（如光刻胶），溶剂和添加剂组成的混合物。
第二步：涂覆光刻胶准备好的硅片放置在旋涂机上，然后将光刻胶涂覆在硅片表面。
旋涂机会以高速旋转硅片，使光刻胶均匀地覆盖在整个表面上。
涂覆的光刻胶会在硅片上形成一层均匀的薄膜。
第三步：预烘烤涂覆光刻胶后，硅片需要进行预烘烤。
预烘烤的目的是将光刻胶中的溶剂挥发掉，使光刻胶更加稳定。
预烘烤是在较低的温度下进行的，一般在90-100°C之间。
第四步：对准和曝光在对准和曝光步骤中，使用光刻机将芯片的图案转移到光刻胶层上。
首先，在光刻机的对准系统下，将硅片和图案的掩膜进行对准。
对准系统使用电子束或激光进行确切的对准。
一旦对准完成，光刻机会使用紫外线光源照射光刻胶。
光刻胶的激发使其发生化学反应，形成了曝光图案。
第五步：后烘烤曝光完成后，硅片需要进行后烘烤。
后烘烤的目的是将光刻胶中的曝光图案进行固化，并增强其耐久性。
后烘烤的温度和时间会根据光刻胶的类型和用途而有所不同。
第六步：显影显影是将曝光图案从光刻胶中暴露出来的步骤。
使用化学溶液将未曝光的光刻胶部分溶解掉，只留下曝光图案。
这一步骤在洗涤机中进行，确保均匀地清洗掉不需要的光刻胶部分。
第七步：清洗显影完成后，硅片需要通过化学溶液进行清洗，以去除任何剩余的光刻胶和杂质。
清洗过程往往需要使用多种溶液和机械清洗的步骤，以确保硅片表面干净。
第八步：测量和检验最后一步是对光刻结果进行测量和检验。
使用显微镜、扫描电子显微镜（SEM）等设备，检查光刻图案是否与设计要求相符。
测量和检验可以帮助确认制造过程中的任何错误或缺陷，以便及时进行修正。
光刻机的曝光对准误差改善对光刻胶化学反应的影响
光刻机的曝光对准误差改善对光刻胶化学反应的影响光刻技术是一种重要的微纳加工技术，广泛应用于集成电路制造等领域。
而光刻机的曝光对准误差改善对光刻胶化学反应起着重要的影响。
本文将从不同角度探讨光刻机的曝光对准误差改善对光刻胶化学反应的影响。
一、曝光对准误差光刻机的曝光对准误差是指所曝光的光刻胶图形与目标图形之间的偏移量。
曝光对准误差是光刻工艺中的一个重要问题，并且会对光刻胶的化学反应产生影响。
准确的曝光对准可以提高芯片的制造精度和稳定性，降低制造缺陷率。
二、曝光对准误差改善对光刻胶化学反应的影响1. 光刻胶光敏剂的活化光刻胶的化学反应过程中，需要光敏剂的活化，进而引发光刻胶的曝光。
而曝光对准误差的改善可以提高光敏剂的活化效率，使其对光更加敏感。
这样可以减少曝光时间，降低对光刻胶的照射剂量，从而降低胶层的损伤。
2. 光刻胶的聚合反应曝光对准误差改善可以减少光刻胶化学反应的不均匀性，提高光刻胶的聚合反应效率，增加胶层的交联密度。
这对于提高光刻胶的力学强度和电学性能非常重要。
3. 光刻胶的脱溶性光刻胶化学反应后，需要进行脱溶步骤，将未曝光的部分胶层去除。
而曝光对准误差的改善可以降低胶层的脱溶难度，减少未曝光部分胶层在脱溶液中的残留，这会大大提高图形的解析度和边缘清晰度。
4. 光刻胶的残留物曝光对准误差改善可有效减少胶层的残留物。
胶层的残留物是指未完全去除的光刻胶残留在芯片表面上的固体颗粒，残留物会降低芯片的可靠性和性能。
通过改善曝光对准误差，可以减少残留物的产生，提高芯片的质量。
三、总结光刻机的曝光对准误差改善对光刻胶化学反应具有重要的影响。
通过准确的曝光对准，可以提高光敏剂的活化效率，增强胶层的聚合反应，改善光刻胶的脱溶性和减少胶层的残留物。
这些因素将直接影响到芯片的制造精度和性能。
因此，在光刻技术的研究和实践中，我们应注重曝光对准误差的改善，以提高微纳加工的质量和可靠性。
注意：本文所述仅为参考，具体以实际情况为准。
光刻机的工作原理及技术特点
光刻机的工作原理及技术特点光刻机是一种重要的半导体制造设备，广泛应用于集成电路、光学器件和显示器件等领域。
它通过使用光学透镜将光线投射到感光胶上，并将图形模式从掩模转移到硅片上，以实现微细结构的制造。
本文将介绍光刻机的工作原理和技术特点。
一、工作原理光刻机的工作原理主要包括掩膜对准、曝光和显影等过程。
首先，通过显微镜对掩膜和硅片进行对准操作，确保二者的位置精确无误。
然后，光源将光线聚焦到光刻胶表面，形成图案的光斑。
接下来，通过光学透镜将图案缩小并投射到硅片上，使掩模上的图案转移到硅片上。
最后，经过显影处理，将未固化的部分去除，形成硅片上的微细结构。
二、技术特点1. 分辨率高：光刻机能够实现纳米级别的微细加工，具有很高的分辨率。
通过不断提升光刻胶的特性以及光刻机的光源和镜头技术，可以实现更高的分辨率要求。
2. 加工速度快：光刻机能够在很短的时间内完成对整个硅片的加工。
通过提高曝光光源的输出功率和优化光学系统，加工速度得到了显著提升。
3. 自动化程度高：现代光刻机具备较高的自动化程度，能够实现多种工艺步骤的自动控制和切换。
通过使用先进的控制系统和传感器，能够提高操作的稳定性和生产效率。
4. 多功能性：光刻机具有多种功能，能够满足不同领域的需求。
例如，对于光学器件的制造，可以使用不同波长的光源和光刻胶，以实现不同的加工效果。
5. 成本较高：光刻机属于高精密设备，其制造和维护成本相对较高。
另外，由于需要使用昂贵的光刻胶和掩模等材料，使得整体投资费用也较高。
综上所述，光刻机作为一种重要的微细加工设备，其工作原理基于光学技术的应用，具有高分辨率、快速加工速度、高自动化程度、多功能性等技术特点。
然而，由于其成本较高，仅适用于对产品精度要求较高的领域。
随着科技的发展，光刻机的技术将不断创新，为微电子行业的发展做出更大的贡献。
光刻原理详细步骤
光刻原理详细步骤光刻技术是半导体制造工艺中至关重要的步骤之一，用于在半导体芯片上将图案转移到光刻胶层或硅表面。
光刻技术通过光源、光刻胶、掩膜等组成的光刻机来完成。
在光刻技术中，主要包括光刻胶涂布、曝光、显影和刻蚀等步骤。
下面将详细介绍光刻技术的步骤和原理。
首先是光刻胶涂布。
在光刻工艺中，光刻胶被涂布在硅片表面或半导体材料上，以形成光刻胶层。
涂布过程中，需要将光刻胶稀释，使其具备一定的流动性。
这样才能更好地填充表面的凹陷和粗糙区域，并保持光刻胶层的均匀度。
在涂布中，涂胶机在硅片上建立一层顺滑的涂胶层，通过旋转硅片使光刻胶均匀地分布在硅片表面。
在涂布完成后，通过在烤箱中对光刻胶进行烘烤，将其固化成薄膜。
其次是曝光过程。
曝光是光刻技术中最重要的步骤之一，用于将图案转移到光刻胶层或硅表面。
曝光过程主要分为三个步骤：对准、曝光和显影。
首先是对准。
对准是为了保证光刻胶层上的图案与掩模上的图案对齐。
现代光刻机使用显微镜和自动对准系统实现对准。
自动对准系统通过显微镜观察已经涂布光刻胶的硅片表面，并通过对比硅片表面和掩模上已有的对准标记，调整硅片的位置，使其准确对准。
接下来是曝光。
曝光是光刻技术的核心步骤，用于将掩模上的图案转移到光刻胶层或硅表面。
光刻机通过投射光源至掩膜上，然后通过透过掩膜的透明区域，将光投射到光刻胶层上。
根据掩膜上的图案，光刻胶层会在光照区域发生化学或物理反应。
这些反应会导致光刻胶层在曝光区域进行固化或溶解。
通过掩膜上的光学限制性，只有光照区域的光刻胶会被固化或溶解，从而形成所需的图案。
最后是显影和刻蚀。
显影是将已经暴露的光刻胶层中的未固化或未溶解的部分去除，使其暴露出下面的硅表面。
显影过程一般使用化学液体，通过浸泡或喷洒的方式使溶剂溶解掉未暴露的光刻胶。
刻蚀是将已经显影的光刻胶层和下面的硅表面一同去除。
刻蚀根据需要选择不同的刻蚀方法，包括化学刻蚀、干法刻蚀等。
在整个光刻过程中，掩模的质量和对准的准确性对最终的芯片质量有着至关重要的影响。
光刻机的工作原理解析
光刻机的工作原理解析光刻机是一种关键的微电子制造设备，广泛应用于集成电路芯片制造和其他微纳加工领域。
它通过将光源发出的光束转换为与芯片图案相对应的光学投影，在光敏材料上形成微小的图形，在芯片制造过程中发挥着重要作用。
本文将对光刻机的工作原理进行详细解析。
光刻机的工作原理主要包括以下几个关键步骤：光源发光、光学系统聚焦、掩膜和掩膜对准、曝光和退像、显影和清洗。
首先，光刻机的工作原理始于光源发出的光束。
在光刻机中，常用的光源包括紫外光、激光等。
这些光源会通过聚焦镜进行整流和收束，产生一束高强度、单色的光束。
接下来，这束光束将进入光学系统。
光学系统包括物镜、透镜、偏振器等光学元件，主要负责将光束聚焦到芯片上。
其中，物镜的设计和制造十分重要，它能够将光线集中到非常小的区域，从而保证芯片上微小图案的形成。
在聚焦之后，光束会穿过掩膜。
掩膜是一个透明的光学元件，上面刻有芯片的图案。
其中，掩膜的制作十分严谨，要确保芯片的图案准确传递到光敏材料上。
同时，掩膜的对准也非常重要，将掩膜对准芯片的正确位置可以避免图案的偏移和误差。
当光束穿过掩膜时，它会在光敏材料上形成一个图案。
光敏材料是一种特殊的材料，可以对光的能量产生化学或物理反应。
在曝光过程中，光束的能量会改变光敏材料的化学结构，在芯片上形成微细的图案。
曝光之后，需要进行退像的过程。
退像是指将曝光后的图案在光敏材料上缩小，以获得更高的分辨率和精度。
这一步骤中，光刻机会通过特定的光学技术将光束进行适当的调整，使得芯片上的图案比曝光时要小一些。
最后，光刻机还需要进行显影和清洗的步骤。
显影是通过将芯片浸泡在显影液中，使得未曝光的光敏材料被溶解掉，而曝光后的光敏材料留下形成芯片的微小结构。
清洗则是将芯片进行清洗，除去残留的显影液和其他杂质，保证芯片的质量。
总结起来，光刻机的工作原理主要是通过光源发光、光学系统聚焦、掩膜和掩膜对准、曝光和退像、显影和清洗等步骤，将光束转换为与芯片图案相对应的光学投影，从而在光敏材料上形成微小的图形。
光刻工艺流程七个步骤
光刻工艺流程七个步骤下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光刻工艺七个步骤：1. 衬底清洗。
目的，去除衬底表面的杂质和污染物，为后续工艺做好准备。
光刻机的曝光对准精度研究
光刻机的曝光对准精度研究光刻机是集成电路制造过程中关键的设备之一，其主要作用是将电路图案转移到硅片上。
在光刻机的操作中，曝光对准精度是一个至关重要的参数，对于确保芯片质量和功能的稳定性具有重要意义。
本文将对光刻机的曝光对准精度进行深入研究，探讨其影响因素以及提高对准精度的方法。
1. 光刻机曝光对准精度的定义光刻机曝光对准精度是指在曝光过程中，所形成的电路图案与目标位置之间的偏移量。
在集成电路制造中，曝光对准精度通常要求在亚微米（sub-micron）范围内，以满足高密度集成电路的制造需求。
2. 影响光刻机曝光对准精度的因素2.1 掩膜图案的质量光刻过程中使用的掩膜图案质量对曝光对准精度有着重要影响。
如果掩膜图案有缺陷或者在制作过程中出现偏移，将直接导致曝光对准精度的下降。
2.2 曝光光源的稳定性光刻机曝光过程中所使用的光源需要具备稳定的特性，以确保曝光的精准性。
如果光源的亮度波动较大或者发散度较高，将会对曝光对准精度产生较大的影响。
2.3 光刻胶的特性光刻胶的特性如分辨率、粘度和显影速度等也会对曝光对准精度产生影响。
较高分辨率的光刻胶可以提高曝光对准精度，而显影速度过快或胶层过厚则会降低精准度。
3. 提高光刻机曝光对准精度的方法3.1 优化掩膜制作工艺掩膜制作过程中要采取严谨的工艺流程，确保掩膜图案的质量，避免偏移和缺陷的产生。
采用精密的曝光和显影工艺可以提高掩膜的制造精度。
3.2 定期校准光源光刻机曝光光源应定期校准，以确保其稳定性和精准度。
校准时可以通过使用标定片，检测光源的亮度和发散度，并调整光源参数，保持其在规定范围内。
3.3 选择合适的光刻胶根据具体的制程要求，选择合适的光刻胶，以满足不同精度要求的曝光对准精度。
此外，控制好胶层的厚度和显影速度，能够进一步提高曝光对准精度。
4. 结论光刻机的曝光对准精度是确保集成电路质量和功能稳定性的重要参数。
掩膜质量、光源稳定性和光刻胶特性都会对曝光对准精度产生影响。
三、光刻对准工作原理
版图设计规范编写人：任森乔大勇一、工艺条件1）光刻设备：Suss MA6曝光方式：Soft Contact/Hard Contact/Low Vacuum Contact/Vacuum Contact 光刻版规格：5英寸硅片规格：4英寸光刻胶类型：BP212、EPG533光刻胶厚度：1-1.3um最小线宽：2um套准精度：单面±2um/双面±4um2）键合设备：Suss ELAN-CB6L材料：硅-玻璃、硅-硅规格：4英寸键合精度：±10微米。
二、光刻版阴阳定义当所制作的光刻掩模版大面积不透光时，称该版为暗场版，当大面积透光时，称该版为明场版。
当在计算机上使用L-Edit软件绘制图形的区域为所制光刻掩模版上的不透光区域时，称该版为阳版，当绘制图形的区域为所制光刻掩模版上的透光区域时，称该版为阴版。
简单来说，暗场版和明场版是由板上透明区域和不透光区域的面积对比定义的，透光面积大于50％的称为明场版，反之则为暗场版；阳版和阴版则是由版图设计软件中所绘制图形与最终光刻掩模版上图形的对应关系决定的，如果绘制为不透光区域的地方制成光刻版也为不透光，为阳版，反之，则为阴版。
图1 暗场版、明场版、阳版和阴版的定义示意图三、光刻对准工作原理1）单面光刻对准光刻对准时衬底所在的承片台可以在X、Y、θ三个方向上调整，Z为曝光时版与衬底的接近距离。
对准完成后承片台将衬底送到与光刻版接近或接触的位置，进行曝光。
图2 单面对准原理2）双面光刻对准如果双面抛光硅片的一面（正面）已经留有光刻图形，计划在其另一面（背面）制备与正面已有图形相对准图形的过程称为双面光刻。
双面光刻的套准过程如图2、图3所示：（1）位于光刻机承片台下部的CCD摄像机，从下向上寻找到位于承片台上方光刻版上的对准标记，并将标记记录在显示器上；（2）将准备作双面光刻的衬底的曝光面（背面）向上，置于承片台上，通过CCD摄像机从下向上寻找硅片正面已有的对准标记；（3）通过调节X方向、Y方向和角度θ三旋钮，使正面的对准标记与显示器上记录的光刻版上的对准标记对准，之后曝光。
第8章 光刻工艺概述3
2014年11月5日2时34分
第8章 光刻工艺概述
8.3 光刻技术
1
第8章 光刻工艺概述
2014年11月5日2时34分
8.3 光刻技术
8.3.6 对准和曝光 对准 是把所需图形在晶圆表面上定位或对准。 曝光 是通过曝光灯或其他辐射源将图形转移到光刻 胶涂层上。 如果说光刻胶是光刻工艺的“材料”核心，那 么对准和曝光则是该工艺的“设备”核心。 图形的准确对准是保证器件和电路正常工作的 决定性因素之一。
2014年11月5日2时34分
Stop
23 22 11 10
32
31
30
29
24 21 12 9
25 20 13 8
26 19 14 7
27 18 15 6
28 17 16 5
Start
1
2
3
4
12
第8章 光刻工艺概述
2014年11月5日2时34分
Used with permission from Canon USA, FPA-2000 i1
35
第8章 光刻工艺概述
2014年11月5日2时34分
8.3 光刻技术
接触/近式曝光系统
36
第8章 光刻工艺概述
Mercury arc lamp
2014年11月5日2时34分
Illuminator
Alignment scope (split vision) Mask stage (X, Y , Z , )
5
第8章 光刻工艺概述
2014年11月5日2时34分
8.3 光刻技术
DRAM对投影光刻技术要求（教材2 P153 表7.1）
6
光刻机的操作要点与曝光参数设置
光刻机的操作要点与曝光参数设置光刻机是半导体工业中非常重要的设备，用于制造集成电路和其他微纳加工的关键工具。
光刻机的操作要点和曝光参数设置对于保证半导体芯片的质量和生产效率起着至关重要的作用。
在这篇文章中，我们将探讨光刻机的操作要点和曝光参数设置的一些关键因素。
首先，我们来谈谈光刻机的操作要点。
光刻机的操作要点涉及到准备工作、光刻胶的涂覆、曝光和后期处理等多个方面。
首先是准备工作。
在使用光刻机前，需要确保设备的干净和稳定性。
检查光刻机的光学系统、机械系统和液体系统是否正常，确保设备可以正常工作。
此外，还需要准备好光刻胶和掩膜，确保其质量符合要求。
接下来是光刻胶的涂覆。
光刻胶的涂覆质量直接影响到曝光的效果和芯片的质量。
在涂覆光刻胶之前，需要先将基片进行表面清洁处理，保证其表面的平整和清洁。
然后，将光刻胶按照正确的比例混合均匀，并使用涂胶机将其均匀涂覆在基片上。
在涂覆过程中，要注意涂胶的均匀性和厚度的控制，以确保光刻胶可以正确地覆盖在基片表面。
接下来是曝光。
曝光是光刻过程中最关键的一步。
光刻时需要使用掩膜对基片进行遮挡，然后通过照射光源对光刻胶进行曝光。
曝光的参数设置会直接影响到芯片的图案分辨率和对位精度。
在设置曝光参数时，需要考虑光刻胶的厚度、光刻胶的感光特性和曝光源的功率等因素。
曝光的参数设置包括曝光时间、光强、曝光模式等。
曝光时间是指在曝光过程中需要保持光刻胶接受光的时间，一般由光刻胶的特性及要实现的图案决定。
对于不同厚度的光刻胶，需要适当调整曝光时间，以保证曝光充分。
光强是指光源照射到光刻胶表面的光线强度，光强的选择也会影响到曝光结果。
曝光模式包括连续曝光和间断曝光两种，不同的曝光模式也会对芯片的图案质量产生影响。
最后是后期处理。
曝光后，还需要对光刻胶进行显影、固化和除胶等处理。
显影是将曝光后的光刻胶进行溶解，将图案暴露出来。
固化是使用热、化学或紫外光等方式来增强光刻胶的机械强度和化学稳定性。

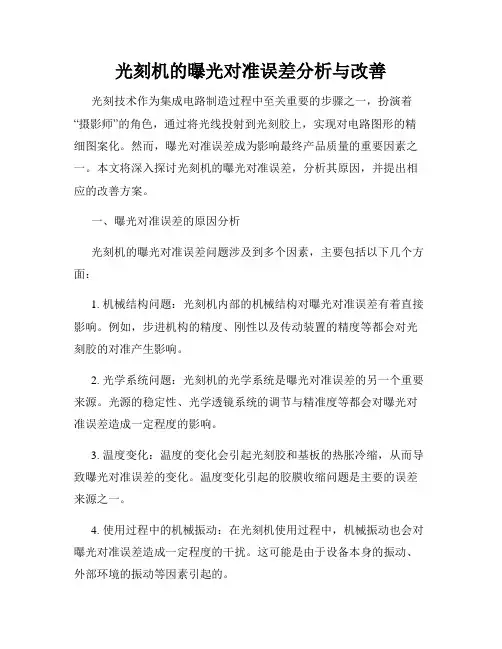

光刻机的曝光对准误差对光刻胶曝光的影响
光刻机的曝光对准误差对光刻胶曝光的影响在半导体工艺中，光刻技术是一项关键的制造工艺。
光刻机的曝光对准误差是指图像的目标位置与实际曝光位置之间的偏差。
这种误差会对光刻胶曝光产生重要影响，本文将探讨其具体影响。
首先，光刻胶的曝光是通过光刻机在硅片上进行的。
曝光对准误差会导致曝光光束未能准确地落在目标位置上，从而影响光刻胶的曝光质量。
错误的对准位置可能会导致图像的失真、尺寸偏差以及光刻胶的剂量不均匀等问题。
其次，曝光对准误差还会对芯片的整体性能产生不利影响。
在集成电路制造中，曝光对准误差可能导致电路的连接和排列不准确，从而影响芯片的工作性能。
特别是对于高密度集成电路来说，曝光对准误差更加敏感，因为任何微小的错位都可能对电路功能产生严重影响。
此外，曝光对准误差还会增加芯片的制造成本。
在芯片制造过程中，对准误差会导致光刻胶的浪费，需要重新制作或修复芯片。
这不仅增加了材料的浪费，还增加了工作时间和成本。
而且，如果误差超过了制造工艺的容许范围，甚至可能导致整个芯片的报废，进一步增加了制造成本。
针对曝光对准误差对光刻胶曝光的影响，制造商已经采取一系列措施来降低误差。
首先，光刻机制造商在设计和制造过程中注重提高设备的对准精度，减少误差的发生。
其次，在曝光过程中，采用了更加精确的对准方法，弥补了设备制造和组装过程中的误差。
此外，制造商还在光刻胶的配方和制备过程中作出改进，提高了光刻胶抗误差能力。
通过使用更高质量的光刻胶材料、优化曝光参数以及改进处理工艺，可以减少光刻胶在曝光过程中对误差的敏感性，提高曝光结果的质量。
总的来说，光刻机的曝光对准误差会对光刻胶曝光产生影响。
曝光对准误差会导致光刻胶的曝光质量下降，影响芯片的性能和制造成本。
为了降低曝光对准误差的影响，制造商在设备设计、对准方法和光刻胶材料方面进行了改进。
这些措施帮助提高了光刻技术的制造能力和芯片质量，推动了半导体工艺的进步。
光刻工艺最后检验的是什么
光刻工艺最后检验的是什么光刻工艺最后检验的是芯片制造过程的质量，并确保芯片的性能和可靠性。
在光刻工艺中，光刻层覆盖了芯片的硅片，用来形成芯片上各种微细结构，例如晶体管和电路连接等。
因此，光刻工艺的准确性和精确性直接决定了芯片的功能和性能。
为了确保光刻工艺的高质量，需要进行一系列的检验和测量。
一、覆盖物的均匀性检验：在光刻工艺中，覆盖物的均匀性对于保证产生的图案的准确性和精度非常重要。
覆盖物均匀性检验涉及到覆盖物的溶液和覆盖物涂布工艺的控制。
主要通过测量各个区域的覆盖物厚度来判断覆盖物的均匀性。
二、曝光和开发过程的准确性检验：曝光和开发是光刻工艺中非常重要的步骤，它们直接决定了芯片上图案的形成。
曝光过程涉及到曝光机的控制和光罩的质量。
在曝光前需要对曝光机进行标定，以确保每个曝光都能够达到所需的曝光剂量。
开发过程涉及到光刻胶的选择和开发液的控制。
通过检验开发后图案的清晰度和解析度来评估开发过程的准确性。
三、对准精度检验：对准是光刻工艺中非常关键的步骤之一，它决定了最终图案的位置和尺寸的准确性。
对准检验主要通过使用对准标记和对准仪来确定图案与基准的对位情况。
对准仪会在曝光前对芯片进行对准步骤的控制。
对准精度主要通过检验对准图像的重叠度来评估。
四、图案解析度检验：图案解析度是光刻工艺的一个重要指标，它决定了芯片上图案的最小尺寸。
图案解析度的检验主要通过检验最小线宽和间距来评估。
常用的检验方法包括扫描电子显微镜(SEM)和原子力显微镜(AFAM)等。
五、剥离和清洗过程的效果检验：剥离和清洗是光刻工艺的最后步骤，它们的作用是去除光刻胶和其他污染物，并保证芯片表面的干净。
剥离和清洗过程的效果检验主要通过检验芯片表面的残留物和污染物的情况。
常用的检验方法包括显微镜和红外光谱。
总之，光刻工艺最后检验的是芯片制造过程的质量，主要包括对覆盖物的均匀性、曝光和开发过程的准确性、对准精度、图案解析度以及剥离和清洗效果的检验。
光刻工艺 光刻对准资料
NIKON工艺一、对位概述对光刻而言，其最重要的工艺控制项有两个，其一是条宽控制，其二是对位控制。
随着产品特征尺寸的越来越小，条宽和对位控制的要求也越来越高。
目前0.5um的产品，条宽的要求一般是不超过中心值的10%，即条宽在0.5±0.05um之间变化；对位则根据不同的层次有不同的要求，一般而言，在多晶和孔光刻时对位的要求最高，特别是在孔光刻时，由于孔分为有源区和多晶上的孔，对位的要求更高，部分产品多晶上孔的对位偏差甚至要求小于0.14um。
在现在的IC电路制造过程中，一个完整的芯片一般都要经过十几到二十几次的光刻，在这么多次光刻中，除了第一次光刻以外，其余层次的光刻在曝光前都要将该层次的图形与以前层次留下的图形对准。
对位的过程存在于上版和圆片曝光的过程中，其目的是将光刻版上的图形最大精度的覆盖到圆片上已存在的图形上。
它包括了以下几部分：光刻版对位系统、圆片对位系统（又包括LSA、FIA等）。
对于NIKON的步进重复曝光机（Step & Repeat）而言，对位其实也就是定位，它实际上不是用圆片上的图形与掩膜版上的图形直接对准来对位的，而是彼此独立的，即，确定掩膜版的位臵是一个独立的过程，确定圆片的位臵又是另一个独立的过程。
它的对位原理是，在曝光台上有一基准标记，可以把它看作是定位用坐标系的原点，所有其它的位臵都相对该点来确定的。
分别将掩膜版和圆片与该基准标记对准就可确定它们的位臵。
在确定了两者的位臵后，掩膜版上的图形转移到圆片上就是对准的。
光刻版对位系统略。
圆片对位系统圆片对位系统中，根据特定的应用或为解决依赖于圆片工艺（如铝层）而产生的对位错误，发展了各种各样对位系统：LSA、LIA、FIA。
这里先作一个比较：这三种方式的最大差异是处理对位过程中遇到问题的侧重点不同，特别是在铝上，高温溅射的铝在填充对位标记的台阶时，由于铝表面构造粗糙和铝对对位标记的填充不对称等原因，对位的精度往往要比其它层次差很多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第14章光刻：对准和曝光
数值孔径
• 一个透镜能够俘获一些衍射光。透镜收集 衍射光的能力被称做透镜的数值孔径 (numerical aperture,NA)。
• 对于一个给定的透镜，NA测量透镜能够接 收多少衍射光，并且把衍射光会聚到一点 成像。
• NA越大就能把更多的衍射光会聚到一点。
2019/10/23
2019/10/23
集成电路工艺
4
第14章光刻：对准和曝光
光刻机
• 分布重复光刻机(stepand-repeat aligner)
• 光刻机(aligner) • 步进光刻机(stepper)
2019/10/23
集成电路工艺
5
第14章光刻：对准和曝光
步进光刻机的目标
使硅片表面和石英掩膜版对准并聚集 通过对光刻胶曝光，把高分辨率的投影掩 膜版上图形复制到硅片上 在单位时间内生产出足够多的符合质量规 格的硅片
10
第14章光刻：对准和曝光
曝光光源
• 汞灯
• 准分子激光
2019/10/23
集成电路工艺
11
第14章光刻：对准和曝光
汞灯
• 高压汞灯作为紫外光源被使用在所有常规 的I线步进光刻机上。
• 电流通过装有氙汞气体的管子产生电弧放 电。这个电弧发射出一个特征光谱，包括 240nm到500nm之间有用的紫外辐射。
14
第14章光刻：对准和曝光
光强和曝光剂量
• 光强——单位面积的功率(mW/cm2)，光强 在光刻胶的表面进行测量。
• 曝光剂量——光强乘以曝光时间，表示光 刻胶表面获得的曝光能量。
2019/10/23
集成电路工艺
15
第14章光刻：对准和曝光
光刻胶的吸收问题
• 光刻胶树脂对入射辐射过多的吸收是不希 望的。
2019/10/23
集成电路工艺
2
第14章光刻：对准和曝光
1.提纲
• 1.概述 • 2.光学光刻 • 3.光刻设备 • 4.混合和匹配 • 5.对准和曝光质量测量
2019/10/23
集成电路工艺
3
第14章光刻：对准和曝光
1.概述
• 一个紫外光源 • 一个光学系统 • 一块由芯片图形组成的投影掩膜版 • 一个对准系统 • 一个覆盖光敏光刻胶的硅片
第14章光刻：对准和曝光
集成电路工艺 第14章光刻：对准和曝光
第14章光刻：对准和曝光
目标
• 解释光刻中对准和曝光的目的 • 描述光学光刻中光的特性及光源的重要性 • 解释分辨率，描述它的重要参数并讨论计算方法 • 论述五代用于对准和曝光的设备 • 描述投影掩膜版，如果制造，及在精细光刻中的
应用 • 论述用于短波长光刻的光学增强技术 • 解释光刻中对准是怎样获得的
• 光的实质是能被人眼看到的电磁波。 • 光可用波长和频率来描述。 • v=λf
2019/10/23
集成电路工艺
8
第14章光刻：对准和曝光
光波的干涉
• 波本质上是正弦曲线。 • 任何形式的正弦波只
要有相同的频率就能 相互干涉。
• 相长干涉：两列波相 位相同彼此相加
• 相消干涉：两列波相 位不同彼此相减
集成电路工艺
21
第14章光刻：对准和曝光
数值孔径
设备类型
数值孔径(NA)数值
反射式扫描投影光刻机
0.25
分布重复光刻机
0.60～0.68
步进扫描式光刻机
0.60～0.68
2019/10/23
集成电路工艺
22
第14章光刻：对准和曝光
浸没式光刻技术
• 在32纳米技术节点乃至进一步向下延伸时将要求 193纳米浸没式光刻技术在一些领域，如高折射 率液体，高折射率光学镜头材料以及高折射率光 刻胶等方面取得突破性的进展
2019/10/23
集成电路工艺
17
第14章光刻：对准和曝光
常用准分子激光器
材料 KrF
波长 最大输出
频率
脉冲长度 CD分辨率
(nm) （毫焦每脉冲）（脉冲每秒） （ns） （μm ）
248 300~1500
500
25
≤0.25
ArF 193 175~300
400
15
≤0.18
F2 157
6
10
20
2019/10/23
集成电路工艺
9
第14章光刻：对准和曝光
光学滤光器
• 滤光器利用光的干涉阻止不需要的入射光， 通过反射或干涉来获得一个特定波长。
• 滤光器通常由玻璃制成，玻璃上面有一层 或多层薄涂层。
• 涂层的类型和厚度决定了什么波长的光会 相消干涉而阻止进入玻璃。
2019/10/23
集成电路工艺
• 如果光刻胶吸收过多，光刻胶底部接受的 光强就会比顶部的少很多，这个差异导致 图形测墙倾斜。
• 要获得垂直测墙图形，光刻胶必须只吸收 入射辐射的一小部分，一般<20%
2019/10/23
集成电路工艺
16
第14章光刻：对准和曝光
准分子激光
• 主要优点：可在248n深紫外及以下波长提 供较大光强。
• 准分子是不稳定分子，由惰性气体原子和 卤素构成，如ArF，这里分子只存在于准稳 定激发态。
2019/10/23
集成电路工艺
12
第14章光刻：对准和曝光
汞灯强度峰
UV光波长(nm)
描述符
CD分辨率(μm )
436
G线
0.5
405
H线
0.4
365
Hale Waihona Puke I线0.35248
深紫外(DUV)
0.25
2019/10/23
集成电路工艺
13
第14章光刻：对准和曝光
光的波长与工艺
2019/10/23
集成电路工艺
≤0.15
2019/10/23
集成电路工艺
18
第14章光刻：对准和曝光
透镜材料
• 透镜传统上由玻璃制成。 • 对于波长248nm的深紫外光，一种合适的
透镜材料是熔融石英，它在深紫外波长范 围有较少的光吸收
• 在193nm深紫外和157nm深紫外波长，可 采用氟化钙(CaF2)
2019/10/23
集成电路工艺
19
第14章光刻：对准和曝光
光的衍射
• 光在传播路径中，遇到一 个小孔或缝隙时，产生偏 离直线传播的现象称为光 的衍射。
• 光的衍射和光刻密切相关。 因为掩膜版上有细小图形 并且间距很窄，衍射图样 夺走了曝光能量，并使光 发射，导致光刻胶上不要 曝光的区域被曝光。
2019/10/23
集成电路工艺
20
• 浸没式光刻技术的魅力在于将折射率大于1的水介 于镜头和硅片之间，从而赋予光刻设备更高的数 值孔径，由此也进一步提升了193纳米光刻技术 的分辨率极限。
2019/10/23
集成电路工艺
6
第14章光刻：对准和曝光
2.光学光刻
• 光学光刻一直是不断缩小芯片特征尺寸的 主要限制因素。
• 光刻的长命归功于设备和工艺的改进。
2019/10/23
集成电路工艺
7
第14章光刻：对准和曝光
光
• 在光学光刻中，需要一个光源来把版图投 影到光刻胶上并引起光化学反应。
