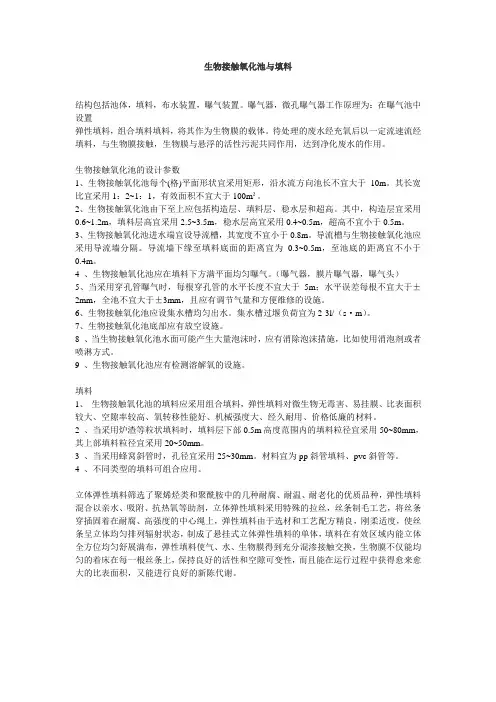

生物接触氧化池与填料
【机械要点】生物接触氧化池与填料
张小只智能机械工业网张小只机械知识库生物接触氧化池与填料结构包括池体，填料，布水装置，曝气装置。
曝气器，微孔曝气器工作原理为：在曝气池中设置弹性填料，组合填料填料，将其作为生物膜的载体。
待处理的废水经充氧后以一定流速流经填料，与生物膜接触，生物膜与悬浮的活性污泥共同作用，达到净化废水的作用。
生物接触氧化池的设计参数1、生物接触氧化池每个(格)平面形状宜采用矩形，沿水流方向池长不宜大于10m。
其长宽比宜采用1：2~1：1，有效面积不宜大于100m²。
2、生物接触氧化池由下至上应包括构造层、填料层、稳水层和超高。
其中，构造层宜采用0.6~1.2m，填料层高宜采用2.5~3.5m，稳水层高宜采用0.4~0.5m，超高不宜小于0.5m。
3、生物接触氧化池进水端宜设导流槽，其宽度不宜小于0.8m。
导流槽与生物接触氧化池应采用导流墙分隔。
导流墙下缘至填料底面的距离宜为0.3~0.5m，至池底的距离宜不小于0.4m。
4 、生物接触氧化池应在填料下方满平面均匀曝气。
（曝气器，膜片曝气器，曝气头）5、当采用穿孔管曝气时，每根穿孔管的水平长度不宜大于5m；水平误差每根不宜大于±2mm，全池不宜大于±3mm，且应有调节气量和方便维修的设施。
6、生物接触氧化池应设集水槽均匀出水。
集水槽过堰负荷宜为2-3l/（s-m）。
7、生物接触氧化池底部应有放空设施。
8 、当生物接触氧化池水面可能产生大量泡沫时，应有消除泡沫措施，比如使用消泡剂或者喷淋方式。
9 、生物接触氧化池应有检测溶解氧的设施。
填料1、生物接触氧化池的填料应采用组合填料，弹性填料对微生物无毒害、易挂膜、比表面积较大、空隙率较高、氧转移性能好、机械强度大、经久耐用、价格低廉的材料。
2 、当采用炉渣等粒状填料时，填料层下部0.5m高度范围内的填料粒径宜采用50~80mm，其上部填料粒径宜采用20~50mm。
生物接触氧化池
二段处理流程每一台接触氧化池的流态都属于完全混合型，结合在一起考虑又属于推流式。
原污水Leabharlann 处理水污泥第6页/共22页
生物接触氧化池
多段处理流程多段生物接触氧化处理流程由连续串联了3座或以上的接触氧化池组成的系统。
原污水
处理水
污泥
第7页/共22页
生物接触氧化池
生物接触氧化池的构造生物接触氧化池的构造：池体、填料、支架、曝气装置、进出水装置及排泥管道。
第21页/共22页
感谢您的观看！
第22页/共22页
第20页/共22页
生物接触氧化池
问：曝气池的工作原理？答：经过除油后的污水从曝气池底部进入，由于泵型叶轮旋转时产生的离心力，将污水提升搅拌，同时吸入空气，使得污水和污泥与空气中的氧混合，并以回流窗流出，混合液到沉淀后进行泥水分离，经处理后的污水从池周围和溢流堰流出，而沉下来的污泥则顺着回流缝重新回到曝气区与污水混合达到下段循环处理污水。
第8页/共22页
生物接触氧化池
池体：接触氧化池的池体在平面上多呈圆形和矩形或方块形，用钢板焊接制成或用钢筋混凝土浇灌砌成。各部位的尺寸为：池内填料高度为3.0-3.5m；底部布气层高位0.6-0.7m；顶部稳定水层位0.5-0.6m，总高度约4.5-5.0m
第9页/共22页
生物接触氧化池
填料：填料是生物膜的载体，所以也称之为载体。填料是接触氧化处理工艺的关键部位，它直接影响处理效果，同时，它的费用在接触氧化系统的建设费用中占的比重较大，所以选定适宜的填料是具有经济和技术意义的。
一、生物接触氧化池的基本认识
生物接触氧化池
概念生物接触氧化技术的实质之一是在池内充满填料，充氧的污水浸没填料，并以一定的流速经过填料，在填料上布满生物膜，污水与生物膜广泛接触，通过生物膜上微生物的新陈代谢，使得污水中的有机物去除，污水得到净化。另一项技术实质是采用与曝气池相同的曝气方法，向微生物提供其所需要的氧，并起到搅拌和混合作用，同样污水与生物膜广泛接触，通过生物膜上微生物的新陈代谢，使得污水中的有机物去除，污水得到净化。
生物接触氧化池有哪些常用填料
生物接触氧化池有哪些常用填料?
生物接触氧化池的填料直接影响处理效果。
因为填料是微生物栖息的场所，是生物膜的载体，并有截留悬浮物质的作用。
因此，选择适宜的填料十分重要。
目前我国常用的填料有以下几种。
(1)蜂窝状填料如图6-5-20所示。
材料是塑料或玻璃钢。
优点是：比表面积大、空隙率高、管壁光滑无死角、衰老生物易脱落。
缺点是：易堵塞，蜂窝管内的流速难以连成均一流速，故流速不均匀。
(2)网状填料塑料规整网状填料如图6-5-21所示。
水流在网状填料中可以四通八达，水气分布均匀，不易堵塞。
缺点是：表面光滑，挂膜缓慢，稍有冲击力易于脱落。
(3)软性填料即软性纤维状填料，如图6-5-22所示。
一般用尼龙、纤维、涤纶、腈纶等化纤编织成束，再在纵向安设中心绳联结绑扎而成。
优点是：比表面积大、强度高、物理和化学性能稳定、组装容易、运输方便、耐腐蚀、耐生物降解、造价低、体积小、质量轻(约2～
3kg/m³)、处理效果好。
缺点是：停池时易结块，清洗较困难。
此外，常用填料还有波纹板状填料、盾形填料、球形填料以及不规则粒状填料等。
5.6生物接触氧化法与污水处理生物填料
生物接触氧化法与污水处理生物填料
生物接触氧化法是一种介于活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷。
生物接触氧化法中微生物所需的氧常通过鼓风曝气供给，生物膜生长至一定厚度后，近填料壁的微生物由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生物膜的生长，形成生物膜的新陈代谢，脱落的生物膜将随出水流出池外。
生物接触氧化法具有以下特点：
1、由于填料比表面积大，池内充氧条件良好，池内单位容积的生物固体量较高，因此，生物接触氧化池具有较高的容积负荷；
2、由于生物接触氧化池内生物固体量多，水流完全混合，故对水质水量的骤变有较强的适应能力；
3、剩余污泥量少，不存在污泥膨胀问题，运行管理简便；
污水处理生物填料的选择：
填料是一种比表面积较大的微生物载体，其特性对接触氧化池中生物固体量、氧的利用率、水流条件和废水与生物的接触情况等起着重要的作用，是影响生物接触氧化池处理效果的重要因素。
根据在生物接触氧化池运行中不易堵塞，挂膜迅速，氧的利用率高，价格较处理效果很好。
推荐选择组合式纤维填料。
组合式纤维填料集软性和半软性填料之优点，克服了两者的弊端，在污水的生化处理过程中为较理想的产品。
它是有塑料环为骨架，负载着维纶丝，维纶丝紧固在塑料环上，在污水中丝束分布均匀，易生膜、换膜，又能有效切割气泡，提高氧的转移速率和利用率。
使水气生物膜得到充分交换，使水中的有机物得到高效处理。
感谢您的阅读，更多资讯请浏览：广州市绿烨环保设备有限公司。
生物接触氧化池与填料
生物接触氧化池与填料结构包括池体，填料，布水装置，曝气装置。
曝气器，微孔曝气器工作原理为：在曝气池中设置弹性填料，组合填料填料，将其作为生物膜的载体。
待处理的废水经充氧后以一定流速流经填料，与生物膜接触，生物膜与悬浮的活性污泥共同作用，达到净化废水的作用。
生物接触氧化池的设计参数1、生物接触氧化池每个(格)平面形状宜采用矩形，沿水流方向池长不宜大于10m。
其长宽比宜采用1：2~1：1，有效面积不宜大于100m²。
2、生物接触氧化池由下至上应包括构造层、填料层、稳水层和超高。
其中，构造层宜采用0.6~1.2m，填料层高宜采用2.5~3.5m，稳水层高宜采用0.4~0.5m，超高不宜小于0.5m。
3、生物接触氧化池进水端宜设导流槽，其宽度不宜小于0.8m。
导流槽与生物接触氧化池应采用导流墙分隔。
导流墙下缘至填料底面的距离宜为0.3~0.5m，至池底的距离宜不小于0.4m。
4 、生物接触氧化池应在填料下方满平面均匀曝气。
（曝气器，膜片曝气器，曝气头）5、当采用穿孔管曝气时，每根穿孔管的水平长度不宜大于5m；水平误差每根不宜大于±2mm，全池不宜大于±3mm，且应有调节气量和方便维修的设施。
6、生物接触氧化池应设集水槽均匀出水。
集水槽过堰负荷宜为2-3l/（s·m）。
7、生物接触氧化池底部应有放空设施。
8 、当生物接触氧化池水面可能产生大量泡沫时，应有消除泡沫措施，比如使用消泡剂或者喷淋方式。
9 、生物接触氧化池应有检测溶解氧的设施。
填料1、生物接触氧化池的填料应采用组合填料，弹性填料对微生物无毒害、易挂膜、比表面积较大、空隙率较高、氧转移性能好、机械强度大、经久耐用、价格低廉的材料。
2 、当采用炉渣等粒状填料时，填料层下部0.5m高度范围内的填料粒径宜采用50~80mm，其上部填料粒径宜采用20~50mm。
3 、当采用蜂窝斜管时，孔径宜采用25~30mm。
材料宜为pp斜管填料、pvc斜管等。
生物接触氧化污水处理工艺介绍
A/O生物接触氧化污水处理工艺介绍1、生物接触氧化工艺又称“淹没式生物滤池”、“接触曝气法”、“固着式活性污泥法”，其技术原理是在生物反应池内填充填料，已经充氧的污水浸没全部填料并以一定的流速流经填料.在填料上布满生物膜，污水与生物膜广泛接触,在生物膜上微生物的新陈代谢的作用下,污水中的有机污染物得以去除，污水得到净化。
注：(1)餐厅含油污水必须先经隔油池处理后(油≤30mg/L）,才能进入污水处理系统。
(2) 医疗污水必须消毒后才能外排，普通生活污水处理可以省去消毒工艺。
2、工艺说明污水由化粪池收集后，进入污水处理站的格栅井，去除颗粒杂物后，进入调节池（若是新型的三格化粪池，第三格不含大型颗粒物,可以省去调节池和格栅井,直接从化粪池取水。
），进行均质均量，再经液位控制仪传递信号,由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮,然后入流O级生物接触氧化池进行好氧生化反应,在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池,经投加氯片接触溶解，杀灭水中有害菌种后达标外排.由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运,污泥池上清液回流至调节池再处理。
3、工艺设施（1)格栅井设置目的：在生活污水进入调节池前设置一道格栅，用以去除生活污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。
设置特点：格栅井设置钢筋砼结构,格栅采用手动机械框式.若水量较大（〉200吨/天)，宜采用机械格栅。
(2）调节池设置目的：生活污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，且对污水中有机物起到一定的降解作用,提高整个系统的抗冲击性能和处理效果。
设计特点：(3)调节池提升水泵设置目的:调节池内设置潜水排污泵,经均量，均质的污水提升至后级处理。
生物接触氧化工艺中填料的分类及特点
生物接触氧化工艺中填料的分类及特点生物膜填料的种类及分类办法繁复，用于充填触摸氧化反响器的填料，依照载体的资料分类，大致可分为固定型填料、软性填料、半软性填料及复合填料等悬挂式填料和悬浮型填料。
（1）固定式填料首要包含蜂窝状和波纹板状等硬性填料。
生物触摸氧化池较多选用固定填料，经生产运转数据标明：其一，反响池中有较高的生物浓度和生物活性，可有用去掉废水中的有机污染物质，对COD的去掉率可到达85%~90%；其二，体积负荷相关于活性污泥法进步，处理时刻短，可削减反响器容积；其三，与活性污泥法相对比，其动力效率进步30%摆布；其四，克服了活性污泥法中污泥胀大的缺陷，产泥量低一级。
可是因为固定式填料比外表积小、生物膜量少，且外表润滑，生物膜易掉落，致使这些填料在运用中常会遇到阻塞、结团、布气布水不均匀、充氧功能差等疑问。
此外，上述填料均需装置在辅佐支架上，形成装置替换诸多不便，使工程出资和运转费用相对进步。
（2）悬挂式填料包含软性、半软性及组合填料、弹性填料。
软性填料首要以软性纤维填料为代表。
软性填料的根本构造是在一根基地绳索上系扎软性纤维束，在装置时需求固定在辅佐支架上，它克服了蜂窝填料的某些坏处。
软性填料的空地可变性避免了阻塞景象；纤维丝的数量许多，然后具有无穷的理论比外表积,造价低价、加工方便。
半软性填料是由填料单片、塑料套管和基地绳三部分构成，一切构成部分均选用耐酸、耐碱、耐老化功能较好的为质料。
半软性填料具有特别的构造和水力功能，孔隙率大（大于60%），流阻小，并且当水流经过填料层时可发生显着的湍流流态，进步水与生物膜的触摸效率，增大了去掉污染物的才能。
该填料由必定的刚性和柔性，具有较强的从头布水、布气才能。
具由传质效率高、节能、不易阻塞、耐腐蚀、耐老化等特色。
组合填料集中了软性填料及半软性填料的构造特色，填料单兀中心是一个尺度较小的半软性填料，周围衔接软化纤维束。
这类填料大多是在基地环的构造和纤维束的数量上有所不同，首要有组合式双环填料和组合式多孔环填料等。
关于生物接触氧化池填料出现钙化现象的分析及对策孙晓华史玉乾
关于生物接触氧化池填料出现钙化现象的分析及对策孙晓华史玉乾发布时间：2021-08-31T08:56:22.103Z 来源：《基层建设》2021年第15期作者：孙晓华史玉乾[导读] 分析了含硝硫混酸废水经石灰石中和后进入生化系统在生物接触氧化池产生钙化的现象，原由及工程中的应对措施甘肃银光化学工业集团有限公司甘肃省白银市 730900摘要：主要分析了含硝硫混酸废水经石灰石中和后进入生化系统在生物接触氧化池产生钙化的现象，原由及工程中的应对措施。
关键词：生物接触氧化填料钙化1 引言生物接触氧化法（biological contact oxidation process）是从生物膜法派生出来的一种废水生物处理法，即在生物接触氧化池内装填一定数量的填料，利用栖附在填料上的生物膜和充分供应的氧气，通过生物氧化作用，将废水中的有机物氧化分解，达到净化目的。
在可生化条件下，不论应用于工业废水还是养殖污水、生活污水的处理，都取得了良好的经济效益。
该工艺因具有高效节能、占地面积小、耐冲击负荷、运行管理方便等特点而被广泛应用于各行各业的污水处理系统。
但这种处理方法对入水水质有较高的要求，（如含钙盐较高的废水，含胶状物的废水，或者是经前段处理能产生胶质物的废水，含有特别难降解有机物的高浓度废水）不易进入这类系统。
如果进入，在运行中均会产生部分钙化现象，（这里对钙化现象做一解释：所谓钙化现象就是填料表面附着了硬质的物质，而硬质物质并不一定是钙盐，这是与正常情况下的软质的生物膜相对比而言）。
同时会造成填料效率下将，脱膜现象严重，水体泡沫较大。
2 工艺特点分析接触氧化工艺净化效率高；处理所需时间短；对进水有机负荷的变动适应性较强；不必进行污泥回流，同时没有污泥膨胀问题；运行管理方便。
存在的问题主要是池内填料间的生物膜有时会出现堵塞现象，针对不同的进水水质和负荷控制曝气强度，以消除堵塞；其次是研究合理的氧化池池型和形状、尺寸和材质合适的填料。
生物接触氧化法
生物接触氧化法生物接触氧化法的反应器为接触氧化池，也称之淹没式生物滤池。
最早于20世纪70年代日本首创，近20年来,该技术在国内外都取得了长足广泛的进展与应用。
生物接触氧化法就是在反应器中填加惰性填料，已经充氧的污水浸没并流经全部惰性填料，污水中的有机物与在填料上的生物膜充分接触，在生物膜上的微生物新陈代谢作用下，有机污染物质被去除.生物接触氧化法处理技术除了上述的生物膜降解有机物机理外，还存在与曝气池相同的活性污泥降解机理，即向微生物提供所需氧气，并搅拌污水与污泥使之混合,因此,这种技术相当于在曝气池内填充供微生物生长繁殖的栖息地——惰性填料,因此,此方法又称接触曝气法。
生物接触氧化是一种介于活性污泥法与生物滤池两者结合的生物处理技术。
因此，此方法兼具备活性污泥法与生物膜法的特点。
一、 生物接触氧化法反应器的构造生物接触氧化池要紧由池体曝气装置、填料床及进出水系统构成，如图(12-26)池体的平面形状多使用圆形，方形或者矩形，其结构由钢筋混凝土浇注或者用钢板焊制。
池体的高度通常为 4.5~5.0m ，其中填料床高度为3.0~3.5m ，底部布气高度为0.6~0.7m ，顶部稳固水层为0.5~0.6m 。
填料是生物接触氧化池的重要构成部分，它直接影响污水的处理效果。
由于填料是产生生物膜的固体介质，因此，对填料的性能有如下要求。
1、要求比表面积大、空隙率高、水流阻力小、流速均匀；2、表面粗糙、增加生物膜的附着性，并要外观形状、尺寸均一；3、化学与生物稳固性较强，经久耐用，有一定的强度；4、要就近取材，降低造价，便于运输。
目前，生物接触氧化池中常用的填料有蜂窝状填料，波纹板状填料及软性与半软性填料等，如图(12-27)所示。
曝气系统由鼓风机、空气管路、阀门及空气扩散装置构成。
目前常用的曝气装置为穿孔管，孔眼直径为5mm ，孔眼中心距为10cm 左右。
布气管通常设在填料床下部，也可设在一侧。
要求曝气装置布气均匀，并考虑到填料发生堵塞时能适当加大气量及提高冲洗能力。
生物接触氧化池的填料与曝气
生物接触氧化池的填料与曝气
生物接触氧化池由池体、填料、布水装置和曝气系统组成。
（1）环保填料：生物接触氧化池的填料时微生物的载体，其特点对接触氧化池中生物固体量、氧的利用率、水流条件和废水与生物膜的接触情况等起着重要的作用，因此是影响生物接触氧化池处理效果的重要因素。
选择填料时应考虑废水性质、有机物负荷及填料的特性。
常用的填料分为硬性填料、软性填料和半软性填料。
硬性填料指由玻璃钢或塑料制成波状板片，在现场再粘合成蜂窝填料。
软性填料由尼龙、维纶、腈纶、涤纶等化学纤维编织而成，又称纤维填料。
为防止生物膜生长后纤维结成球状，减小填料的表比面积，又有以硬性塑料为支架，上面缚以软性纤维的，称为半软性填料或复合纤维填料，宜兴新强环保填料成套厂作为行业领军者，生产优质的硬性与软性填料。
一般来说，生物接触氧池中的填料高度为3.0m左右，填料层上水面高度约为0.5m，填料层下布水区高度与池型有关，为0.5~1.5m。
（2）布水装置：布水装置的作用是使进入生物接触氧化池的污水均匀分布。
当处理水量较小时。
可采用直接进水方式；当处理水量较大时，可采用进水堰或进水廊道等方式。
（3）曝气装置：是氧化池的重要组成部分，与填料上的生物膜充分发挥降解有机污染物的作用、维持氧化池的正常运行和提高生化处理效率有很大关系，并且同氧化池的动力消耗有关。
曝气装置的作用是：1、充氧以维持微生物的正常活动；2、进行充分搅动，形成紊流；
3、防止填料堵塞，促进生物膜更新。
曝气装置按供气方式可分为鼓风曝气、机械曝气和射流曝气，目前使用较为广泛的是鼓
风曝气。
AO生物接触氧化污水处理工艺介绍
A/O生物接触氧化污水处理工艺介绍1、生物接触氧化工艺又称“淹没式生物滤池”、“接触曝气法”、“固着式活性污泥法”，其技术原理是在生物反应池内填充填料，已经充氧的污水浸没全部填料并以一定的流速流经填料。
在填料上布满生物膜，污水与生物膜广泛接触，在生物膜上微生物的新陈代谢的作用下，污水中的有机污染物得以去除，污水得到净化。
注：(1)餐厅含油污水必须先经隔油池处理后(油≤30mg/L)，才能进入污水处理系统。
(2) 医疗污水必须消毒后才能外排，普通生活污水处理可以省去消毒工艺。
2、工艺说明污水由化粪池收集后，进入污水处理站的格栅井，去除颗粒杂物后，进入调节池(若是新型的三格化粪池，第三格不含大型颗粒物，可以省去调节池和格栅井，直接从化粪池取水。
)，进行均质均量，再经液位控制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反应，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离后，沉淀池上清液流入消毒池，经投加氯片接触溶解，杀灭水中有害菌种后达标外排。
由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调节池再处理。
3、工艺设施(1)格栅井设置目的：在生活污水进入调节池前设置一道格栅，用以去除生活污水中的软性缠绕物、较大固颗粒杂物及飘浮物，从而保护后续工作水泵使用寿命并降低系统处理工作负荷。
设置特点：格栅井设置钢筋砼结构，格栅采用手动机械框式。
若水量较大(>200吨/天)，宜采用机械格栅。
(2)调节池设置目的：生活污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，且对污水中有机物起到一定的降解作用，提高整个系统的抗冲击性能和处理效果。
设计特点：(3)调节池提升水泵设置目的：调节池内设置潜水排污泵，经均量，均质的污水提升至后级处理。
生物接触氧化池填料的选型
生物接触氧化池填料的选型摘要：主要阐述的是在污水处理中常用的填料的种类，并对他们的优缺点进行比较。
在实际工程中应该如何正确的进行设计选型。
关键词：填料；生物接触氧化池随着污水处理技术的日益发展，有关污水生化处理的工艺应用也日趋成熟。
生化处理的工艺按照需氧量的不同可分为厌氧、缺氧、好氧三种，其中好氧处理工艺是最关键的工序，而曝气系统设计是否合理决定了系统的运行稳定性。
常见的处理方法主要分为活性污泥法和生物膜法两种，生物接触氧化法因为处理效果较好所以在一些中小型项目常用，其中反应器中填充的填料是其核心部分。
填料是生物膜赖以栖息的场所，是微生物的载体，影响着微生物的生长、繁殖、挂膜、脱落，同时还有去除悬浮物的作用。
填料的费用一般约占生物膜工艺总投资的30%-40%[1]。
因此，经济合理地选择填料是非常重要的。
如果材质价格低，易于就地取材，加工方便，就能降低填料地成本。
继而也能降低处理工艺的运行成本。
1 填料的种类及选型1.1 软性填料软性纤维填料以醛化纤纶为基本材料，模拟天然水草形态加工而成。
软性填料具有比表面积大、利用率高、空隙可变不堵塞、适用范围广、造价低、运费少等优点，近年来已补广泛地用于印染、丝绸、毛纺、食品、制药、石油化工、造纸、麻纺、医院、含氰待沸水处理中。
软性填料问世最早，其主要特点是理论比表面积大、挂膜容易、造价低、运费省、组装方便、不堵塞等。
但废水浓度高或水中悬浮物大时，填料丝会结团，从而大大减少了实际利用的比表面积，且易发生断丝、中心绳断裂等情况，影响了使用寿命，寿命一般为1-2年[2]。
1.2 半软性填料半软性填料又称为“雪花片”填料，材质为PP、PE。
由注塑机一次注塑成型。
该填料中有聚乙烯材料铸造而成，分内外双层球体外部为中空鱼网状球体，内部为转型球体，在使用过程中，微生物易生成、易更换、耐酸碱、抗老化、不受水流影响、使用寿命长，剩余污泥少，安装方便。
半软性填料发明于八十年代中期, 其枝条分布均匀, 安装后没有短流区, 使用寿命可达5-10 年[3]。
简述生物接触氧化池日常维护要点
简述生物接触氧化池日常维护要点生物接触氧化池是一种常见的废水处理设备，它通过将废水与空气中的氧气充分接触，利用微生物降解有机物质，提高废水的处理效果。
为了保证生物接触氧化池的正常运行，日常维护十分重要。
下面将从以下几个方面进行具体介绍。
首先，监测水质。
定期对生物接触氧化池的入水和出水进行水质监测，包括浊度、COD、NH3-N等指标，以判断废水处理效果。
如果发现出水指标超标，应及时采取相应的调控措施，保持出水符合环保要求。
其次，注意通风氧化。
生物接触氧化池的正常运行需要充足的氧气供应，因此保持通风系统的畅通十分重要。
定期检查通风设备是否正常运转，确保氧气能够充分进入水体，为微生物的降解提供充足的氧气。
再次，维护填料。
填料是生物接触氧化池中微生物附着的载体，定期对填料进行清洗和更换是维持生物附着系统稳定的关键。
清洗填料时，可以采用高压水枪进行冲洗，将附着在填料上的污物冲走，保持填料表面的光滑，有利于微生物的附着和生长。
此外，要定期清理生物接触氧化池的淤泥。
淤泥是废水处理过程中产生的，如果不及时清理，会造成污泥的积累，影响生物降解效果。
定期排出淤泥，并进行处理和处置，保持池内的清洁。
最后，定期运行设备维护。
定期检查生物接触氧化池的设备运行情况，包括搅拌器、水泵、通风设备等，确保其正常运转。
同时对于设备的润滑、清洁、紧固等维护工作也要及时进行，以延长设备的使用寿命。
总之，生物接触氧化池的日常维护十分重要。
通过定期监测水质、注意通风氧化、维护填料、清理淤泥以及进行设备维护，可以保证生物接触氧化池的正常运行，提高废水处理效果，减少环境污染。
生物接触氧化池设计计算
3.5 生物接触氧化池设计接触氧化池主要由池体、填料床、曝气装置及进出水装置等构成，具体结构如图所示。
图3-3 生物接触氧化池的构造示意图生物接触氧化池设计要点：（1）生物接触氧化池一般不应少于2 座；（2）设计时采用的BOD5负荷最好通过实际确定。
也可以采用经验数据，一般处理城市污水可用1.0～1.8kgBOD5/(m3·d)，处理BOD5≤500mg/L的污水时可用1.0～3.0 kgBOD5/(m3·d)；（3）污水在池中的停留时间不应小于1～2h（按有效容积计）；（4）进水BOD5浓度过高时，应考虑设出水回流系统；（5）填料层高度一般大于3.0 m，当采用蜂窝填料时，应分层装填，每层高度为1 m，蜂窝孔径不小于25 mm；当采用小孔径填料时，应加大曝气强度，增加生物膜脱落速度；（6）每单元接触氧化池面积不宜大于25m2，以保证布水、布气均匀；（7）气水比控制在(10～15)：1。
因废水的有机物浓度较高，本次设计采用二段式接触氧化法。
设计一氧池填料高取3.5m，二氧池填料高取3m 。
3.5.1 填料容积负荷Nv=0.2881Se0.7246=0.2881*9.240.7246=1.443[ kgBOD5/(m3*d)]式中 N v —接触氧化的容积负荷, kgBOD 5/(m3*d); S e —出水BOD 5值,mg/l3.5.2 污水与填料总接触时间t=24*S 0/(1000* Nv)=24*231/(1000*1.443)=3.842(h)式中S 0 ——进水BOD 5值，mg/L 。
设计一氧池接触氧化时间占总接触时间的60％： t 1=0.6t=0.6*3.842=2.305(h)设计二氧池接触氧化时间占总接触时间的40％： t 2=0.4t=0.4*3.842=1.537(h)3.5.3接触氧化池尺寸设计一氧池填料体积V 1V 1=Q t 1=1500*2.305/24=144m 3 一氧池总面积A 1-总:A 1-总=V 1/h 1-3=144/3.5=41.2(m 2)>25 m 2 一氧池格数n 取2格,设计一氧池宽B 1取4米,则池长L 1: L 1=144/(3.5*4)=10.3m剩余污泥量：在《生物接触氧化池设计规程》中推荐该工艺系统污泥产率为0.3～0.4 kgDS/kgBOD 5，含水率96％～98％。
生物接触氧化污水处理工艺介绍
生物接触氧化污水处理工艺介绍
生物接触氧化（biological contact oxidation）是一种常用的污水处理工艺，通过利用微生物的作用将有机物质和污染物转化为较少或无害的物质。
生物接触氧化的工艺一般分为两部分：接触池和氧化池。
1. 接触池：接触池是放置填料（如塑料填料、石英砂等）的大型反应器。
污水自上而下通过填料层，用压缩空气进行气液接触，从而提供了有利于微生物生长的条件。
在接触池中，有机物质通过微生物的作用被生化为沉淀物。
2. 氧化池：氧化池是将接触池的沉淀物引流至氧化池进行进一步的处理。
氧化池内有充足的氧气供给，使微生物更好地进行代谢和降解有机物质。
氧化池中的微生物将有机物质降解为二氧化碳和水，并将其附着在污泥颗粒上。
生物接触氧化工艺的特点如下：
1. 处理效果好：生物接触氧化工艺具有较高的有机物质去除率、氮和磷的去除能力强。
2. 占地面积小：由于采用了高效的填料，生物接触氧化工艺的反应器体积相对较小，占地面积较小。
3. 运行稳定：生物接触氧化工艺操作简单，对负荷波动和温度变化具有较好的适应性，运行稳定性强。
4. 沉淀物产生少：生物接触氧化工艺的沉淀物较少，降低了处理工艺对污泥处理的要求。
需要注意的是，在生物接触氧化工艺中，需要定期清理沉淀物
以维持工艺的正常运行，并且要严格监测排放水质以确保符合环境
保护要求。
生物接触氧化池的工作原理
生物接触氧化池的工作原理今天咱们来唠唠生物接触氧化池这个超有趣的东西哦。
生物接触氧化池啊，就像是一个小小的生物世界，里面住着好多好多忙碌的“小居民”呢。
这个池子呢，有很多特别的构造。
它里面装满了填料，这些填料就像是小房子一样，给微生物们提供了居住的地方。
你可以想象成是给微生物们盖了好多好多的小公寓。
微生物可是生物接触氧化池里的大明星。
它们种类可多啦，有细菌啊，还有一些原生动物之类的。
这些微生物就住在填料的表面。
污水呢，就像一群访客一样，缓缓地流进这个池子。
当污水进来的时候，就像是给微生物们送来了食物。
微生物们可高兴啦，它们有着超强的本领，能把污水里那些脏东西当成美味佳肴。
比如说污水里的有机物吧，在我们眼里那是又脏又臭的东西，可对微生物来说，那就是可口的大餐。
微生物会分泌出一些酶，就像它们的小餐具一样，把有机物分解成更小的部分，然后再把这些小部分吸收到自己的身体里。
这个过程就像是我们吃饭一样，只不过它们吃的是污水里的脏东西，然后把这些脏东西转化成自己生长繁殖所需要的能量和物质。
在这个生物接触氧化池里，空气也很重要哦。
就像我们人需要呼吸新鲜空气一样，微生物们也需要氧气。
所以呢，会有专门的设备往池子里通入空气。
这些空气在池子里形成了好多好多的小气泡，就像一串串的小珍珠在水里游动。
气泡在上升的过程中，把氧气带给了微生物。
微生物们有了充足的氧气，就可以更加欢快地分解污水里的有机物啦。
如果没有足够的氧气，微生物们可就会变得无精打采，工作效率也会大大降低呢。
而且啊，这个生物接触氧化池里的微生物们可团结啦。
它们之间有着一种微妙的平衡关系。
不同种类的微生物就像一个大家庭里的不同成员，各自承担着不同的任务。
有的微生物擅长分解某种特定的有机物，有的微生物则负责把分解后的产物进一步转化。
它们相互协作，就像一个超级团队一样，把污水里的污染物一点点地去除掉。
随着污水在生物接触氧化池里慢慢地流动，微生物们不停地工作，污水也在一点点地变干净。
污水接触氧化工艺中填料的作用及种类详解
污水接触氧化工艺中填料的作用及种类详解在污水处理工艺的选择时，在有限的空间中，常规的活性污泥工艺往往不能满足高BOD废水的处理，而接触氧化工艺可以在有限的空间大幅度提高容积负荷，一般可比活性污泥工艺高6-8倍。
而采用接触氧化工艺时，填料有什么作用，一般会用到哪些种类填料呢？一、填料的作用填料的主要作用是容纳附着微生物，是微生物生长的载体，为微生物提供栖息和繁殖的稳定环境，其丰富的内表面为微生物提供附着的表面和内部空间，使反应器尽可能保持较多的微生物量。
一般来说填料比表面积越大，附着的微生物量越多，可承受的有机负荷也相对较高。
二、填料的种类填料的种类有悬挂式、悬浮式、蜂窝填料等。
这期先说悬挂式填料。
1、悬挂式填料把两端分别拴扎在各种类型支架上使用的填料称为悬挂式填料，悬挂填料的种类有：软性填料、半软性填料、组合填料、弹性立体填料、自由摆动填料等。
由于其结构简单、造价低、比表面积大、不易堵塞、耐冲击负荷等优点，几乎占领了目前绝大部分的污水生物处理填料市场。
（1）软性填料软性填料由中心绳和软性纤维组合而成，以软性纤维作为挂膜（微生物附着）主体，填料的材质采用高醛化度维纶丝。
软性填料之间的空隙可以随着水和气的流动而变化，避免了堵塞现象；组成软性填料的纤维丝具有很大的比表面积，相对容易挂膜。
容积负荷可达到3-5kgCOD/m³/d，COD去除率75-85%。
软性填料在长时间使用之后易出现结团现象，降低了填料的实际使用面积，并且在结团区的中心易形成较大的厌氧区，影响处理效果。
填料的使用寿命较短，一般为两年左右。
（2）半软性填料半软性填料又称雪花片填料，由填料单片、塑料套管和中心绳三部分组成，所有组成部分均采用耐酸、耐碱、耐老化性能较好的低密度聚乙烯为原料，经熔融注塑成由中心孔向外放射的形状，针刺状的圆形单片是半软性填料的主体，由中心绳依次穿过各单片的中心孔，单片间嵌套塑料管以固定片距串连成所需长度。
生物接触氧化工艺知识详解
生物接触氧化工艺知识详解一、生物接触氧化法的基本原理1、生物接触氧化法的特点生物接触氧化法是生物膜法的一种形式。
它是在生物滤池法的基础上发展起来的，从生物膜固定和污水流动来说，相似于生物滤池法。
从污水充满曝气池和采用人工曝气看，它又相似于活性污泥法。
所以，生物接触氧化法兼有生物滤池法和活性污泥法的特点。
实践表明，生物接触氧化法具有BOD负荷高，处理时间短，占地面积小，不需污泥回流，不产生污泥膨胀，运转比较灵活，维护管理方便等一系列优点，因此，是一种有发展前途的处理方法。
2、生物膜对废水的净化作用在生物接触氧化法中，微生物主要以生物膜的状态固着在填料上，同时又有部分絮体或碎裂生物膜悬浮于处理水中。
生物接触氧化池中的生物膜重量，比曝气池内悬浮活性污泥的重量大得多，一般生物膜重量为6000-14000 mg/L，而氧化池中呈悬浮状的微生物（活性污泥）浓度一般为200-1000 mg/L。
由此，可粗略地用生物膜重量表示生物接触氧化法中的微生物重量，用生物膜浓度表示微生物浓度。
附着在填料表面的生物膜对废水的净化作用：最初，稀疏的细菌附着于填料表面，随着细菌的繁殖逐渐形成很薄的生物膜。
在溶解氧和食料（有机物）都充足的条件下，微生物的繁殖十分迅速，生物膜逐渐加厚。
生物膜的厚度通常为1.5-2.0 mm，其中外表面到1.5 mm深处为好气菌，1.5 mm深处到内表面与填料壁相接的部分为弱厌气菌。
废水中的溶解氧和有机物扩散到生物膜内为好气菌利用。
但是，当生物膜长到一定厚度时，溶解氧无法向生物膜内扩散，好气菌死亡、溶化，而内层的厌气菌得以繁殖发展。
经过一段时间后，厌气菌在数量上亦开始下降，加上代谢气体的逸出，使内层生物膜出现许多空隙，附着力减弱，终于大块脱落。
在生物膜脱落的填料表面上，新的生物膜又重新生长发展。
实际上，新陈代谢过程在生物接触氧化池中生物膜发展的每一个阶段都是同时存在着的，这样就使其去除有机物的能力保持在一个水平上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生物接触氧化池与填料
结构包括池体，填料，布水装置，曝气装置。
曝气器，微孔曝气器工作原理为：在曝气池中设置
弹性填料，组合填料填料，将其作为生物膜的载体。
待处理的废水经充氧后以一定流速流经填料，与生物膜接触，生物膜与悬浮的活性污泥共同作用，达到净化废水的作用。
生物接触氧化池的设计参数
1、生物接触氧化池每个(格)平面形状宜采用矩形，沿水流方向池长不宜大于10m。
其长宽比宜采用1：2~1：1，有效面积不宜大于100m²。
2、生物接触氧化池由下至上应包括构造层、填料层、稳水层和超高。
其中，构造层宜采用0.6~1.2m，填料层高宜采用2.5~3.5m，稳水层高宜采用0.4~0.5m，超高不宜小于0.5m。
3、生物接触氧化池进水端宜设导流槽，其宽度不宜小于0.8m。
导流槽与生物接触氧化池应采用导流墙分隔。
导流墙下缘至填料底面的距离宜为0.3~0.5m，至池底的距离宜不小于0.4m。
4 、生物接触氧化池应在填料下方满平面均匀曝气。
（曝气器，膜片曝气器，曝气头）
5、当采用穿孔管曝气时，每根穿孔管的水平长度不宜大于5m；水平误差每根不宜大于±2mm，全池不宜大于±3mm，且应有调节气量和方便维修的设施。
6、生物接触氧化池应设集水槽均匀出水。
集水槽过堰负荷宜为2-3l/（s·m）。
7、生物接触氧化池底部应有放空设施。
8 、当生物接触氧化池水面可能产生大量泡沫时，应有消除泡沫措施，比如使用消泡剂或者喷淋方式。
9 、生物接触氧化池应有检测溶解氧的设施。
填料
1、生物接触氧化池的填料应采用组合填料，弹性填料对微生物无毒害、易挂膜、比表面积较大、空隙率较高、氧转移性能好、机械强度大、经久耐用、价格低廉的材料。
2 、当采用炉渣等粒状填料时，填料层下部0.5m高度范围内的填料粒径宜采用50~80mm，其上部填料粒径宜采用20~50mm。
3 、当采用蜂窝斜管时，孔径宜采用25~30mm。
材料宜为pp斜管填料、pvc斜管等。
4 、不同类型的填料可组合应用。
立体弹性填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，弹性填料混合以亲水、吸附、抗热氧等助剂，立体弹性填料采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，弹性填料由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式立体弹性填料的单体，填料在有效区域内能立体全方位均匀舒展满布，弹性填料使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀的着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢。
