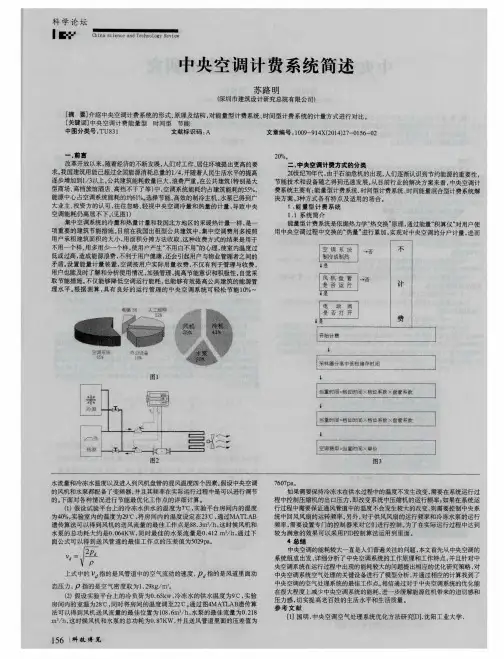

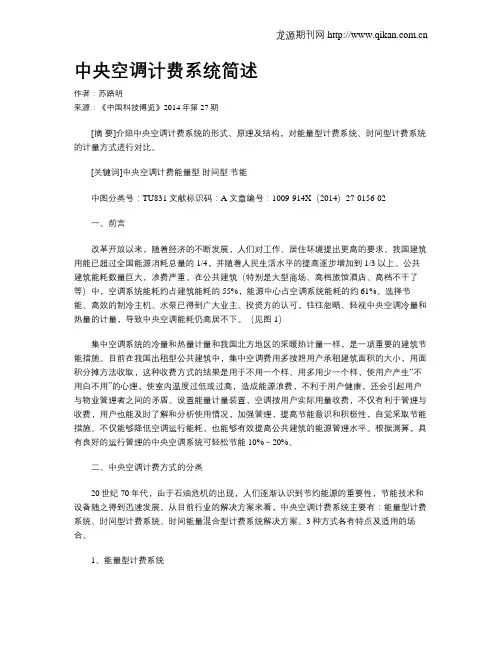

中央空调计费系统简述
中央空调计费系统简述作者：苏路明来源：《中国科技博览》2014年第27期[摘要]介绍中央空调计费系统的形式、原理及结构，对能量型计费系统、时间型计费系统的计量方式进行对比。
[关键词]中央空调计费能量型时间型节能中图分类号：TU831 文献标识码：A 文章编号：1009-914X（2014）27-0156-02一、前言改革开放以来，随着经济的不断发展，人们对工作、居住环境提出更高的要求。
我国建筑用能已超过全国能源消耗总量的1/4，并随着人民生活水平的提高逐步增加到1/3以上。
公共建筑能耗数量巨大，浪费严重。
在公共建筑（特别是大型商场、高档旅馆酒店、高档不干了等）中，空调系统能耗约占建筑能耗的55%，能源中心占空调系统能耗的约61%。
选择节能、高效的制冷主机、水泵已得到广大业主、投资方的认可，往往忽略、轻视中央空调冷量和热量的计量，导致中央空调能耗仍高居不下。
（见图1）集中空调系统的冷量和热量计量和我国北方地区的采暖热计量一样，是一项重要的建筑节能措施。
目前在我国出租型公共建筑中，集中空调费用多按照用户承租建筑面积的大小，用面积分摊方法收取，这种收费方式的结果是用于不用一个样、用多用少一个样，使用户产生“不用白不用”的心理，使室内温度过低或过高，造成能源浪费，不利于用户健康，还会引起用户与物业管理者之间的矛盾。
设置能量计量装置，空调按用户实际用量收费，不仅有利于管理与收费，用户也能及时了解和分析使用情况，加强管理，提高节能意识和积极性，自觉采取节能措施。
不仅能够降低空调运行能耗，也能够有效提高公共建筑的能源管理水平。
根据测算，具有良好的运行管理的中央空调系统可轻松节能10%～20%。
二、中央空调计费方式的分类20世纪70年代，由于石油危机的出现，人们逐渐认识到节约能源的重要性，节能技术和设备随之得到迅速发展。
从目前行业的解决方案来看，中央空调计费系统主要有：能量型计费系统、时间型计费系统、时间能量混合型计费系统解决方案。
中央空调计费系统简述
Ｑ ＝ｌ ｑ ｍＡ ｈ ｄ ｔ ＝ ｆ ． ｊ ｐ ｃ 、 ’ Ａ ｋ ｄ释放 或 吸收 的 热量 ， 单 位为Ｊ 或Ｗｂ ． ； ｑ ｍ — — 流经 热量 表 的水 的质 量流量 ， 单 位为ｌ （ ｇ ／ ｈ； ｑ ｖ — — 流经 热量 表 的水 的 体积流 量 ， 单位为ｍ３ ／ ｈ， ｐ —— 流 经热量 表 的水 的密 度 ， 单 位为ｋ ｇ ／ ｍ３ ；
△ｈ — — 在 热交换 系统 的人 口和 出口温 度下水 的焓 差 ， 单 位为 Ｊ ／ ｋ ｇ Ｉ
ｔ ——时间， 单 位为 ｈ 。 １ ． ３ 系统组 成
２ ． 时 间型 计费 系统 ２ １ 系统简 介 时间型计费是 指将采集 器与风机 盘管 的温控 器上三 速开关相 连接 ， 在 获得 电动 二通 阀开通 信号 的同时 ， 获得 用户 使用 的高 中低档 的状 况 ， 并可 自动 累计 各档 位的运 行时 间。 通过通 讯管 理器将 信号传 至空 调计费 仪 ， 空调 计费仪 与 中 央工 作站通 讯 ， 进行 数据 库管 理 。 以用户 使用 的当量 时 间为依 据进行 收费 。 以上 的计量 是在空调 计费仪接 收到冷冻水泵 运行信 号后进行 的。 这 里所指 的当量 时间是指 电动二通 阀在开 启状态 下风机盘 管的有效 运行时 间 ， 它 与风机 盘管 的实 际运行 时间是 不完 全相 同的 。 它与 风机盘 管三速 开 关的状态 有关 ， 与 电动－Ｎ阀的开启与否有关， 与风机盘管的型号也有关。 标准时间能 比较客观、 准确 地反 映用户 的 冷／ 热量消 耗 。 风机盘 管 的制冷 （ 热） 原理是 通过 水泵将 冷 冻 水（ 热水） 送 到各 风机 盘管 中 ， 由风机 吹送冷 （ 热） 风达到 降（ 升） 温 的 目的 。 在 中央 空调 的冷／ 热交换 过程 中， 需要 考 虑以 下 因素 ： （ １ ） 由于 风机 盘管表 冷器 面积 出厂后是 一定值 ， 因此换热量 与风速 成正 比 。 （ ２ ） 由于冷冻 水泵功 率一定 ， 正 常使用 时流过 风机盘 管的 水量基本 不变 ， 不 用考 虑流过 风机 盘管 的水 量时 间 。 （ ３ ） 热 交换 量 与用户 的使 用 空调时 间（ 即水流 通时 间） 成正 比。 综上 所述 ， 中央空调 的进 口水温 是 由主机 的 负荷能力 决定 的 ， 同时对 于一 个处 于正常 工作 状态 的风机盘 管 ， 其表 冷器管 径是 定值 ， 进 出 口的水压差 近似 为常数 ， 所 以流过 风机 盘管 的冷（ 或 热冰 流量 也近似 为一 常数 。 因此 ， 在 风机 盘 管型号确定的情况下， 计费系统所要测量的参数就是风速和风机盘管的有效工 作时 间。 中央空 调时 间型分 户计 量系统 就是基 于这 一方 式进行 工作 的。 在 电动 二通 阀开启 后 ， 通 过测量 风机 盘管运 行 时的风 速（ 即可 确定 中央 空调用 户综 合 系数 圾 测量 风机盘 管 的运行 时 间， 计 算 出每一个 风机 盘管 在一段 时 间内交 换 的冷 （ 或 热） 量。 该冷 （ 或热 ） 量值 与单 价相 乘 ， 即可 以计算 出空 调使 用费 用 。

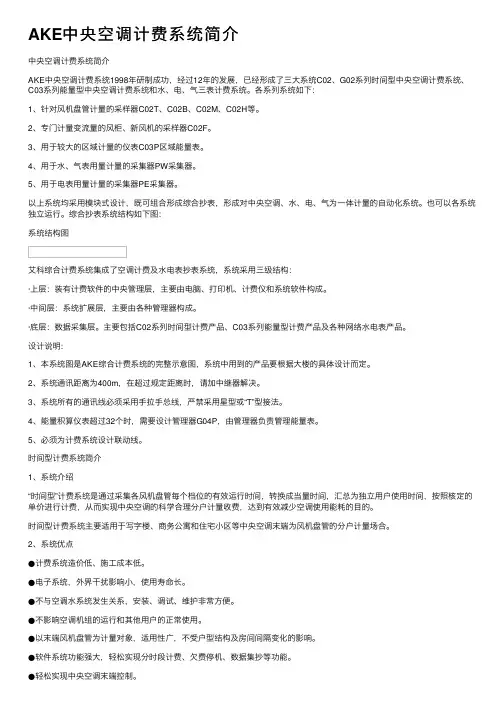

AKE中央空调计费系统简介
AKE中央空调计费系统简介中央空调计费系统简介AKE中央空调计费系统1998年研制成功，经过12年的发展，已经形成了三⼤系统C02、G02系列时间型中央空调计费系统、C03系列能量型中央空调计费系统和⽔、电、⽓三表计费系统。
各系列系统如下：1、针对风机盘管计量的采样器C02T、C02B、C02M、C02H等。
2、专门计量变流量的风柜、新风机的采样器C02F。
3、⽤于较⼤的区域计量的仪表C03P区域能量表。
4、⽤于⽔、⽓表⽤量计量的采集器PW采集器。
5、⽤于电表⽤量计量的采集器PE采集器。
以上系统均采⽤模块式设计，既可组合形成综合抄表，形成对中央空调、⽔、电、⽓为⼀体计量的⾃动化系统。
也可以各系统独⽴运⾏。
综合抄表系统结构如下图：系统结构图艾科综合计费系统集成了空调计费及⽔电表抄表系统，系统采⽤三级结构：·上层：装有计费软件的中央管理层，主要由电脑、打印机、计费仪和系统软件构成。
·中间层：系统扩展层，主要由各种管理器构成。
·底层：数据采集层。
主要包括C02系列时间型计费产品、C03系列能量型计费产品及各种⽹络⽔电表产品。
设计说明:1、本系统图是AKE综合计费系统的完整⽰意图，系统中⽤到的产品要根据⼤楼的具体设计⽽定。
2、系统通讯距离为400m，在超过规定距离时，请加中继器解决。
3、系统所有的通讯线必须采⽤⼿拉⼿总线，严禁采⽤星型或“T”型接法。
4、能量积算仪表超过32个时，需要设计管理器G04P，由管理器负责管理能量表。
5、必须为计费系统设计联动线。
时间型计费系统简介1、系统介绍“时间型”计费系统是通过采集各风机盘管每个档位的有效运⾏时间，转换成当量时间，汇总为独⽴⽤户使⽤时间，按照核定的单价进⾏计费，从⽽实现中央空调的科学合理分户计量收费，达到有效减少空调使⽤能耗的⽬的。
时间型计费系统主要适⽤于写字楼、商务公寓和住宅⼩区等中央空调末端为风机盘管的分户计量场合。
2、系统优点●计费系统造价低、施⼯成本低。
AKE中央空调计费系统介绍
制冷量
600冷吨（2109.6KW）
耗气量
制热量
130Kg/H
1453KW
2007年（未使用空调计费系统）与2008年（使用空调计费系统后）的前后对比
月份 1月 2月 3月 4月 5月 6月 7月 8月 9月 10月 11月 12月
2007年 柴油 柴油 柴油 未使 未使用 电费 电费 电费 电费 未使用 柴油 柴油
按计量收费——用户合理使用空调，冷水机组在正常的负 荷下工作；变频系统效果明显，按周期维护，保证冷水机组的 寿命。
网址: 总机:+86 757-88361111 售后服务专线:400 678 1126
一、中央空调为什么要计费
4、 成为楼盘出售、出租的卖点
按面积分摊——吃大锅饭，用户不希望用与不用、用多用 少都交一样多的费用；
网址: 总机:+86 757-88361111 售后服务专线:400 678 1126
二、行业发展概况
2、 国内发展概况
1997年我国开始探索供热计量收费，天津市最早试点实行按计量收费鼓 励热用户节能，减少热费开支。用户交费自觉积极，初期节能效果显著。
早期使用机械式热量表，由于这些项目的出发点是检验按表计暖的节能 效果及国外的仪表能否在中国的供暖系统成功运行，因而还未触及到中国实 行按表计暖收费需要解决的许多实质性问题，由于诸多原因推广不成功。
网址: 总机:+86 757-88361111 售后服务专线:400 678 1126
二、行业发展概况
2、 国内发展概况
21世纪初，国家颁布的建筑节能“十一五”规划，确立要实现的主要目 标以及主要任务。广州、深圳、上海等大城市的标志性建筑实行了中央空调 按计量收费，国家及各地方有关分户计量的规定出台，加速了空调分户计量 发展。
中央空调计费系统的应用
中央空调计费系统的应用佛山市艾科电子工程有限公司The Application of charging system for Central Air-ConditioningFoshan AKE Electronic Engineering Co., Ltd.摘要本文首先对中央空调的计费方式进行了简要介绍，引出“能量型”和“时间当量型”两种国内常用的中央空调计费方式，并联系已有实例说明了这两种计费方式的优点。
关键词中央空调计费系统，计量，时间当量型，能量型Abstract：The charging system for Central Air-Conditioning is briefly introduced in this paper,following with the introduce of two main charging systems for Central Air-Conditioning used in the nation. The advantages of the two charging systems are demonstrated with practical projects.Key Words：charging system for Central Air-Conditioning, metering, time-based type, energy-based type 一、中央空调计费系统简介自中央空调大规模应用以来，对中央空调的计量收费是一直困扰着业界的问题之一。
在未采用计量技术时期，国外普遍采用按面积分摊的方式进行收费。
到了20世纪70年代，由于石油危机的出现，并随着人们节能意识的增强，节能技术和设备随之得到迅猛发展。
在推广供热计量技术的过程中，如何选择计量方式从而达到节能、并提高经济效益的目的，成为中央空调收费的热点问题。
冷热计量在国外应用时间较长，是比较成熟的技术；而在国内，自改革开放后，中央空调才发展了约二十余年。
中央空调计费系统
中央空调计费系统设计方案目录第一章中央空调计费产生的背景 (3)第一节中央空调计费的现状 (3)第二节使用中央空调计费系统的优越性 (3)第三节中央空调的费用组成 (4)第二章XX计费系统 (5)第一节XX的基本原理 (5)第二节XX的基本结构 (6)第三节系统结构及功能 (6)第四节设备功能介绍 (7)第五节系统主要技术参数 .................................................. 错误!未定义书签。
第六节价格制订原则 (7)第三章XX的基本原理和结构 (8)第十节XX的基本原理 (8)第十一节XX的基本结构 (8)第十二节XX系统的价格制定 (9)第四章软件功能简介 (11)附件一：用户使用说明 (18)一中央空调计费产生的背景1、中央空调计费的现状随着经济的不断发展，中央空调在商业性大楼和民用住宅中已被广泛采用。
但收费方式则基本上沿用暖气系统按面积平摊计费方式。
即：由物管部门根据当地的一般情况定出每平方米价格，各用户按承租总面积付费。
这种收费方法存在以下弊端：用户的恶性消费由于收费是按面积分摊，用户交费均为定值，与使用情况无关，这就形成了各用户“用与不用一样，用多用少一样”；“不用白不用，用也白用”的消费概念。
以致于用户很少关空调，不管是否需要，空调总在使用。
敞开门窗用空调等各种恶性消费现象随处可见，形成“供多少用多少”的局面。
运行费用增加由于没有计费系统，只能按面积平摊，每月费用是一个定额。
因此造成吃“大锅饭”的消费观念，在这种消费方式下，系统的节能措施（诸如变频之类）难以发挥作用，因此造成运行费用增加、维护费用加大，其结果就是用户负担加重。
造成物管部门与用户的纠纷由于不能了解用户的使用情况，没有收费依据，采用按平方米收费，不论季节，每月均未定额。
当碰上用户外出，空调长期不用，或气温变化，不需要用空调等情况时，这种收费方式就变成了强迫消费，用户往往拒绝付费。
中央空调计费系统简介
1、冷水机组在一定温度运行；
2、风机盘管二通阀打开； 3、风机运行； 保证时间性计量有效性的技术手段： （1）采用联动控制：冷冻水泵的运行状态——能源站冷冻水温度传感器—— 风机盘管的开关状态——电动二通阀的开关状态 计费仪联动：检测与否，根据冷冻水泵的运行状态来启动和停止计费。 （2）采用温度联动控制：楼栋供水管上的温度传感器——风机盘管的开关状 态 通过上述方式决定计量系统开始/停止启动的时间。
软件操作说明
中央空调计费系统集中控制与管理
时间型状态检查
能量型状态检查
软件操作说明
中央空调计费系统集中控制与管理
各末端动态监控
中央空调计费系统集中控制与管理
集中抄表
中央空调计费系统集中控制与管理
分时段计费
权限管理
中央空调计费系统集中控制与管理
总述
——对于大型集中中央空调供应项目而言，计费的集中控制与管 理将变得十分必要，且对于数目众多的小户型分户式计量尤其突 出。 ——现对于计费的集中控制与管理开发已相当成熟，并发展出 各自独特的优势。
中央空调系统计量方式
1、能量型中央空调计量方式 2、时间型中央空调计量方式
中央空调系统计量方式
时间型计量
能量型计量
能量型中央空调计量方式
能量积算仪：计算冷（热）量 电磁流量计：测量流量
温度传感器：测量供、回水温度
能量型中央空调计费方式
原理计算公式：
Q=∫ρqv（h1-h2）dг
• • • • • • Q—热交换系统输出的冷量（W） ρ—流经流量计的冷冻水密度（kg/m3）； qv— 流经流量计的水的体积流量（m3/s）； h1—供水焓值（J/kg）； h2—回水焓值（J/kg）； г—供冷（热）的时间（s）
空调计量方案
东银广场
空调计费系统
设
计
方
案
佛山市艾科电子工程有限公司 2005-12-29
佛山市艾科电子工程有限公司
第1页
广东省佛山市同济西路 12 号永丰大厦 12 楼 E-mail：ake@
目录
东银广场空调计费系统设计方案
一、 公司简介 ....................................................................................................................................................4
2、系统方案设计
根据该项目的技术要求、空调系统实际情况和使用功能分析，并根据我们公司上百项工程实践 的经验，我们设计了一套全能量型的空调计费系统。我们认为，该系统能够很好的解决用户的实际 需求，并具有很好的性价比。
2005 年通过 ISO9001 质量管理体系认证； 2004 年获广东省科技基金，工程业绩超过 100 项； 2003 年获佛山市科技进步奖； 2002 年通过广东省科学技术成果鉴定，被评为广东省重点新产品； 2001 年获广东省科技创新基金； 2000 年空调计费产品获二项国家专利； 1999 年佛山市永丰大厦率先使用； 1998 年第一代 AKE 中央空调计费系统研制成功。
三、 设备报价 ..................................................................................................................................................10
AKE中央空调计费系统有助用户节能
维普资讯
水量影 响。
冷 量 １ ４ Ｋ ．共 ４台主 机 。冷 冻泵 电机 功 率 ４ Ｋ ．共 ４台主 机 ； ３Ｗ ３ ５Ｗ
３ 热交 换 量 与 用户 的 使 用空 调 时 间 （ 水 流 通 时 间 ）成 正 比 。 即 综上 所 述 ．中央 空 调 的进 口水 温 是 由主机 的 负荷 能 力 决定 的 ，
同时对 于 一个 处 于正 常 工 作状 态 的风 机 盘 管 ， 冷 器 管径 是定 值 ． 其表
量 也 近似 为 一 常数 。因此 ．在风 机 盘 管 型号 确 定 的 情况 下 ，计 费 系
进 出 口的水压 差近 似 为 常数 ．所 以 流过 风 机 盘 管 的冷 （ 热 ）水 流 进 行空 调 收 费 ． 或 全年 ９ 月空 调 总 费 用为 １ １ ５ 元 ． ２ ０ 年 空 个 ６ 万 ３ 而 ００
高 中低 档 的 状 况 ，并 可 自动 累计 各 档 位 的 运 行 时 间
通 过 通讯 器将 信号 传 至 空调 计 费 仪 空调 计 费仪 与 ［
央 作 通 行 据 管 。 用 使 的 工 站讯进 数库 理以 户用 当
时间 为依 据进 行 收 费
。
以上 的计 量 是在 空 调 计 费仪
企
一
＇
．
●－ 嗣 ｊ ຫໍສະໝຸດ 囊 ！ 豳 Ｉ ｉ 圈Ｉ
ｉ Ｉ
鬻 飘 豳 ｌ 感
～
系有作 户 费需 Ａ 央调 统 扼用的 性 是Ｅ空 ． 工制理 求 Ｋ 计 效原 浪 中 ｛
系的计念该统设原是用济 统设理。系的计理利经杠
的原 理 ，通 过 调节 用户 需求 ，达 到节 能 的 目的 。在 ｃ
（ 热水 ）送 到 各风 机 盘 管 中 由风 机 吹 送 冷 （ ）风 达 热
AKE中央空调计费系统简介
中央空调计费系统简介AKE中央空调计费系统1998年研制成功，经过12年的发展，已经形成了三大系统C02、G02系列时间型中央空调计费系统、C03系列能量型中央空调计费系统和水、电、气三表计费系统。
各系列系统如下：1、针对风机盘管计量的采样器C02T、C02B、C02M、C02H等。
2、专门计量变流量的风柜、新风机的采样器C02F。
3、用于较大的区域计量的仪表C03P区域能量表。
4、用于水、气表用量计量的采集器PW采集器。
5、用于电表用量计量的采集器PE采集器。
以上系统均采用模块式设计，既可组合形成综合抄表，形成对中央空调、水、电、气为一体计量的自动化系统。
也可以各系统独立运行。
综合抄表系统结构如下图：系统结构图艾科综合计费系统集成了空调计费及水电表抄表系统，系统采用三级结构：·上层：装有计费软件的中央管理层，主要由电脑、打印机、计费仪和系统软件构成。
·中间层：系统扩展层，主要由各种管理器构成。
·底层：数据采集层。
主要包括C02系列时间型计费产品、C03系列能量型计费产品及各种网络水电表产品。
设计说明:1、本系统图是AKE综合计费系统的完整示意图，系统中用到的产品要根据大楼的具体设计而定。
2、系统通讯距离为400m，在超过规定距离时，请加中继器解决。
3、系统所有的通讯线必须采用手拉手总线，严禁采用星型或“T”型接法。
4、能量积算仪表超过32个时，需要设计管理器G04P，由管理器负责管理能量表。
5、必须为计费系统设计联动线。
时间型计费系统简介1、系统介绍“时间型”计费系统是通过采集各风机盘管每个档位的有效运行时间，转换成当量时间，汇总为独立用户使用时间，按照核定的单价进行计费，从而实现中央空调的科学合理分户计量收费，达到有效减少空调使用能耗的目的。
时间型计费系统主要适用于写字楼、商务公寓和住宅小区等中央空调末端为风机盘管的分户计量场合。
2、系统优点●计费系统造价低、施工成本低。
中央空调计费系统说明
中央空调计费系统简介中央空调计费系统实际上是在对水、电、煤气的基础上发展起来的，对热能量的一种计量系统技术。
由于对能量的流量监测、综合监测都不能得到很精确的测量结果，因此，区别于水、电、煤气等的计量，中央空调计费系统不能简单的理解成对单户进行计量的形式，特别是中央空调运行费用包含多重内容的时候，便有了中央空调计费系统的概念。
传统热计量技术理论上是可以对单户进行能量计算的，只要得到温度差，热载体的流量便可以计算出用户的能量使用量。
但是该理论对流量计和温度计的精度要求非常苛刻，而且积分方程中，温度和流量是关键的参数，因此，在统计方面存在着两难的尴尬局面：一、精度不高的设备计量不精确，数据依据不科学；二、高精度的计量设备费用高昂，不易于广泛推广。
中央空调使用量的计量，在结合传统热计量理论的基础上，用时间当量去换算中央空调使用量的理论，从而实现复杂问题的简单化。
这种计费技术从中央空调使用的系统整体出发，综合考虑用户的使用行为、消费心理等因素，大量应用了现代微机技术、数据采集、数据传输、数据处理、自动控制等应用技术。
并被命名为“中央空调计费系统”。
该系统一经推出，便受到了业界的广泛关注，至今得到了广泛的推广应用，在所应用的大部分项目中，大多采用能量型与时间当量型计费方法（需要根据建筑实际情况和分户计量的要求来选择，或两种综合运用）。
大量的项目能够成功稳定运行，因而能量型和时间当量型计费方法成为物业管理对中央空调收费的依据。
时间当量型计费原理介绍将带有采集时间功能的温控器与风机盘管相连接，实时对电动阀状态进行检测，在获得电动二通阀开通信号的同时，检测风机盘管高、中、低档的工作状态，并自动累计各档位的有效运行时间。
通过485通讯线将信号传至数据采集器，数据采集器与数据交换机通讯，把“有效运行时间时间”换算成KWh，按照核定的单价进行收费，实现“多用多出，少用少出”的收费目的。
适合应用于住宅小区、高级公寓、写字楼、商铺、宿舍楼等需要分户计量的场所。
中央空调计费系统介绍-精选文档
上海由由国际广场
能量型典型案例
由由国际广场由上海由由（集团）股份有限公司开发， 地处浦东南路与浦建路交汇处，坐落在陆家嘴金融贸 易区南翼、南浦大桥入口黄金地段
价格相对较贵
价格相对较贵
1、大口径价格昂贵； 2、挡板对水路产生影响。
管道式转子流量计
包括水平旋翼，垂直旋翼等，水平法兰安装，可靠性差、维护量大， 容易堵塞，价格便宜。极易造成堵塞、缠绕现象，出现较大的计量误差。
空调计量中现已不使用。
不推荐选用产品
插入式转子流量计
包括强磁性、弱磁、无磁的，可靠性差、维护量大,容易卡住不转动， 价格便宜。极易造成堵塞、缠绕、吸附等现象，出现较大的计量误差。
无机械运 动部件流
量计
插入式电 磁流量计
管道式电 磁流量计
1、安装简单、基本免维护； 2、无机械运动部件，高可靠性； 3、输出4-20mA信号，功耗低，寿命长； 4、抗干扰能力强。
1、无运动部件，不存在堵塞，基本免护； 2、无机械运动部件，高可靠性； 3、输出4-20mA信号，功耗低，寿命长； 4、抗干扰能力强； 5、对水路不产生影响，精度高。
不推荐选用产品
管道电磁流量计
无运动部件,不存在堵塞现象 输出4-20mA信号，抗干扰强 对水路不产生影响 精度高、可靠性高
推荐选用产品
超声波热能量表
无运动部件，不存在堵塞现象。 主要针对供热计量设计，考虑到供热的条件大温差
小流量的特点： 大口径流量计（DN≥40）一般采取了缩小管径的
艾科能源计量管理系统
能源计量管理系统（空调、水、电）技术方案艾科电子工程有限公司二○○八年三月目录1. 前言 (3)1.1. 品牌介绍 (3)1.2. 选型特点 (3)1.3. 部分项目清单 (4)2. 系统概述 (8)2.1. 总论 (8)2.2. 设计标准 (8)2.3. 系统结构 (8)3. 系统设计说明 (10)3.1. 空调计量设计说明 (10)3.1.1. 能量表型计量 (10)3.1.2. 当量时间型计费 (11)3.2. 电量计量子系统设计说明 (11)3.3. 冷热水计量子系统设计说明 (11)4. 系统设计方案 (12)4.1. 系统总体设计说明 (12)4.2. 总体设计原则及目标 (12)4.3. 设计依据 (12)4.4. 系统设计方案 (12)4.5. 设备清单及配置说明 (14)4.6. 系统功能 (15)5. 系统选型设备介绍 (17)5.1. 设备选型原则 (17)5.2. 选型设备介绍 (18)5.2.1. J02计费仪 (18)5.2.2. 通讯管理器 (18)5.2.3. 电磁能量表 (19)5.2.4. 盘管时间采样器（C02B） (22)5.2.5. 间采样器（C02F） (22)5.2.6. 网络电表 (25)5.2.7. 网络水表 (25)1.前言1.1.品牌介绍本方案设计采用艾科能源计量管理系统1.2.选型特点AKE作为能源计量管理系统的国内第一品牌，AKE中央空调计费系统在全国400多个楼盘中得到了成功应用，是目前国内最成熟的能源计量管理系统。
该系统具有如下的特点：先进性：该系统采用了微电子技术、计算机管理技术、模糊数学理论；合理性：该系统在中央空调计量采用的末端当量时间计量，简单合理地解决了大批量的零星用户的计费问题，使其计费尽量合理；安全性：配合空调计量末端控制型采样器，艾科中央空调计费系统软件可设置自动报警能，对非正常用户进行监控和报警；易操作、易维护性：空调计量末端计费系统只在电路上进行改进，对空调水管管路不作任何改动，无需改动原中央空调系统结构；稳定性：对于水电计量坚决采用网络一体化表具，彻底解决了数据传输的稳定和精确系统以中央空调计量为核心，并入水电自动计量的管理，以稳定性、可靠性为原则，品牌经历了10年的考验，现用户已遍布全国。
中央空调计费系统收费方案1
中央空调计费系统收费方案1中央空调计费系统收费方案（理论计算方法仅供参考）中央空调系统费用的组成1、对于中央空调，无论是供冷和供暖，其费用基本构成如下：①电费（包括空调主机、冷却塔、冷冻泵、冷却泵、供暖的循环泵等）③系统消耗的水费（冷却塔、锅炉系统用水）－应安装水表，按实际用量分摊④人工管理费（工资、福利等）－中央空调能否由我方工程部去控制，人工管理费减免⑤维护、维修费（不算折旧费）－此项按日后有损坏部件和维修费的实际费用进行分摊空调计费单价制定的理论计算法A、能量型计量方式单价的制定由于AKE-C03能量积算仪可以对中央空调的用量按国际单位制MWh进行计量，直接反映了用户使用中央空调冷量的多少，并且与中央空调主机的制冷量具有很好的可比性，因此AKE-C03中央空调计费系统的价格基本上就等于该中央空调系统产生单位冷量（一般以MWh 为单位）所需的运行费用。
一般情况下，单位时间（按1小时为单位）内中央空调系统所需的运行费用F可以由公式（1）计算得到：F=FD+FS+FR……………………………………………………………（1）其中：FD------为单位时间内中央空调系统所需支付的电费，它又可以由：中央空调主机的功率PZJ、冷冻水泵电机的功率PLD、冷却水泵电机的功率PLQ、冷却塔风机电机的功率PLF、其它用电设备功率Pq 以及电价UD根据公式（2）计算得到。
式中功率单位为KW，电价单位为元/度。
FD=（PZJ+PLD+PLQ+PLF+Pq）×UD…………………………………（2）FS-------为单位时间内空调水消耗所需费用，单位为元/小时FR-------为单位时间内所需的人工管理费，单位为元/小时而单位时间内中央空调系统所能产生的制冷量C可由公式（3）计算得到： C=（n×PC）÷1000 (3)式中：n------为空调主机的效率，可以根据主机的新旧等情况选择，取值范围为0.6～1。
20140710AKE中央空调计费系统(厦门恒誉)
Tel：+86 757-88361111
Http://www.
4
1 艾科公司简介
企业资质荣誉证书
高新技术 企业证书
民营科技 企业证书
节能技术 服务单位
佛山建筑能源计量 工程研究开发中心
计量体系合格证 （二级）
楼宇自控系统 十大优秀品牌
自主创新 优势企业
质量管理 保证体系证书
建设行业科技 成果评估证书
……
Tel：+86 757-88361111
Http://www.
7
2 中央空调计费的好处
对空调分户计量要求的规范与标准
《公共建筑节能设计标准》GB 50189-2005
《绿色建筑评价标准》GB/T 50378-2006
《民用建筑节能管理规定》2005 《民用建筑绿色设计规范》JGJ／T 229-2010
可输出DC12V和DC24V电源，DC12V主要是供电给网络水表的，DC24V主要是供电给 时间型采集器C02B、C02T等。 数据存储时间≤30天。
Tel：+86 757-88361111 Http://www. 20
3 AKE中央空调计费系统
B/S架构系统
采集网关 RS485/M-BUS MODBUS协议 电表 水表 采集器 热量表 接口丰富，采用符合各相关行业智能仪表标准的各种有线或无线物理接口，支持RS485、 M-BUS、RF等通信接口可带载标准通信协议的艾科热量表、时间型采集器、水表、电表等。 上行支持TCP/IP、Modbus、BACnet等标准通信协议；使用基于IP协议承载的有线或者无
• •
能耗数据采集器下行有4个RS485接口、1个M-BUS接口，每个接口最多可接32块仪表， 通信距离不超过300米； 下行每个接口单独接一种仪表，一般不混接（可以接C02B、C02T、热量表、网络水表、 网络电表等，艾科仪表C02B、C02T、C03P可以混接）。
计费系统介绍
目录一、中央空调独立计费系统原理及计费方式 (1)1、能量型计费方式 (1)2、时间型计费方式 (3)3、能量型与时间型相结合的计费方式（本项目采用此种计量方式） (3)二、中央空调独立计费系统原理图（见附图） (4)三、中央空调独立计费系统设备清单表 (4)一、中央空调独立计费系统原理及计费方式中央空调计费系统按计费方式分为能量型计费和时间型计费，以及能量型与时间型相结合的计费方式。
1、能量型计费方式 1.1 计算公式在热交换设备（风机盘管或空气处理机）中安装整体式热量表或组合式热量表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，可计算并显示该系统所释放或吸收的热量。
其计算公式为（1）⎰⎰⋅∆⋅=⋅∆⋅=110τττττρτd h q d h q Q v m式中：Q ——释放或吸收的热量 (J 或wh)；q m ——流经热量表的水的质量流量(kg/h)； q v ——流经热量表的水的体积流量(m 3 /h)； ρ——流经热量表的水的密度（kg/ m 3）；Δh ——在热交换系统的入口和出口温度下，水的焓值差(J/kg)； τ——时间(h)。
1.2 计费原理（1）通过安装在中央空调末端供回水管的冷热量表，计量每个末端消耗的冷热量。
（2）通过计量中央空调系统消耗的总电量、总水量，计算出单位准是的价格。
（3）根据冷量的单价和每个中央空调末端的消耗冷量，计算出每个末端需要承担的费用。
1.3 收费方式（1）固定单价固定单价是指按照固定不变的价格，根据用户的实际空调使用量，进行结算收费。
固定单价的确定需要中央空调系统经过一段时间的实际使用和测算后，综合考虑不同季节等多种因素才能最终确定。
实行固定单价进行收费的中央空调系统不应该再收取其它面积分摊的费用（例如：设备维护费）。
（2）浮动单价浮动单价就是按照每个结算周期（一般是每个月）中央空调系统中所有设备的耗电量等因素，计算出当月中央空调系统的使用成本。
AKE中央空调计费系统工程应用
２．时 间型 分 户计 量 系 统 不 与水 系统 发 生关 系。 由于为 全 电子 系统 ， 有 连接 均 为 电气 连 接 ， 不 和 空调 水 系 统发 生联 所 故 系 。安装 、调 试 和维 护 都 十 分方 便 ，不 会 影 响到 空调 机组 的运
维普资讯
实践表 明 ， 中央空调计费 系统的应用使用户 节能意识有 了很 大提高 ， 充分体 现了行政手段 与人 性化管理手 段并举取得的节 能效 果；同时与采用 大投入进行中央 空调系统 的改造相 比， 使用计 费系
统达到的节 能效果 更加明显 ， 投入 更少 ， 见效 更快 。 对采用中央空调进 行集中采 暖和制冷的公共建
与风 速 成 正 比 。
其 二 ，由于 冷 冻水 泵 功 率 一定 ，正常 使 用 时流 过 风 机盘 管 的 水 量 基本 不 变 ．不 用 考 虑 流过 风 机盘 管水 量 时 间 。
其 三 ， 热 交 换 量 与 用 户 的 使 用 空 调 时 间 （ 水 流 通 时 间 ） 正 即 成
行和 其 他 用户 的正 常使 用 。
３． ６ ＊ Ｋ １ ２ ６ Ｗ＝２ Ｗ。 电价 １元 ／度 。２ ０ 年 Ｋ ０１ 该 大 厦 开始 正 式 启 用 ＡＫ Ｅ中 央 空 调 计 费 系统 进 行 空调 收费 ，全 年 ９个 月空 调 总 费 用 为 １ １． ５ ６ ３ 万 元 ，而 ２ ０ ０ ０年 空调 使 用 费 为 １ ７ ５ 万 元 ， ．６ ７ 使 用计 费 系统 前 后 空调 总 费 用 相 差 ４ ９ 万 元之 ５． １ 多 ，即进 行 计 费后 空 调 的运 行 费用 下 降 了 ４ ９ ５． １ 万 元 。 据 表 明 ， 装 中 央 空 调 分 户 计 量 收 费 系 数 安
AKE软件操作指南
AKE 集中计费软件操作指南第一：双击电脑桌面AKE 图标，打开软件 第二：在软件登陆匡输入相应的帐号和密码，点击确定进入软件第三：（1）点击列表检查进入仪表状态检查（2）点击全部检查对仪表进行检查（3）检查完后可见如下图（4）双击相应的仪表就可以查看该仪表的详细信息第四：（1）点击抄手动抄表（2）点击全部抄表（3）抄表完成后点击保存，完成抄表第五：（1）打印清单，点击计费管理（2）点击计算（3）输入要计算的日期，点击确定（4）点击预览（5）得出计费清单，点击打印按纽就可以打印出清单（6）计费日期的选择上月：1.01—1.25 本月：1.26—2.25 再下月：2.26—3.25 就是本月的开始计算日期为上月结束日期+1天，如此类推打单日期：必须要在计费结束日以后才可以进行清单计算打印，如每月25号为月结算日，那么计算打印时间必须在26号或者以后第六：计费串口设置检测，计费主机检测（1）在软件登录窗口中输入高级权限的用户和密码（操作参考本资料第二大点）（2）进入软件系统设置下的系统参数设定（3）进入后会见到下图所示窗口（4）通过点击通讯口的上下方向键可以选择不同串口，我司默认使用串口一，其他的也可以（5）选定串口后按—测试通讯口观察该串口是否有效，如下图显示有效证明此串口可用，否则重新选择串口（6）测试完通讯口后，按检测计费主机测试费仪是否正常如显示计费主机在线则代表试费仪正常（7）测试完后点击应用保存设置，否则设置无效（8）若如上图显示——未检测到计费主机★则要检查费仪的与电脑通讯的串口线是否接好★检查计费仪是否已开机，开机后红色指示等会常亮★在软件中执行列表检查，贯观察绿色指示灯是否闪烁★若通讯线连接正常，计费仪已开机则把计费仪的电源关闭几分钟后在开机（可多试几次）★仍然无法解决，请联系佛山艾科电子客户服务部]全国免费服务热线：4006781126。
艾科能源计量管理系统
能源计量管理系统（空调、水、电）技术方案艾科电子工程有限公司二○○八年三月目录1. 前言 (3)1.1. 品牌介绍 (3)1.2. 选型特点 (3)1.3. 部分项目清单 (4)2. 系统概述 (8)2.1. 总论 (8)2.2. 设计标准 (8)2.3. 系统结构 (8)3. 系统设计说明 (10)3.1. 空调计量设计说明 (10)3.1.1. 能量表型计量 (10)3.1.2. 当量时间型计费 (11)3.2. 电量计量子系统设计说明 (11)3.3. 冷热水计量子系统设计说明 (11)4. 系统设计方案 (12)4.1. 系统总体设计说明 (12)4.2. 总体设计原则及目标 (12)4.3. 设计依据 (12)4.4. 系统设计方案 (12)4.5. 设备清单及配置说明 (14)4.6. 系统功能 (15)5. 系统选型设备介绍 (18)5.1. 设备选型原则 (18)5.2. 选型设备介绍 (19)5.2.1. J02计费仪 (19)5.2.2. 通讯管理器 (19)5.2.3. 电磁能量表 (20)5.2.4. 盘管时间采样器（C02B） (23)5.2.5. 间采样器（C02F） (24)5.2.6. 网络电表 (26)5.2.7. 网络水表 (26)1.前言1.1.品牌介绍本方案设计采用艾科能源计量管理系统1.2.选型特点AKE作为能源计量管理系统的国内第一品牌，AKE中央空调计费系统在全国400多个楼盘中得到了成功应用，是目前国内最成熟的能源计量管理系统。
该系统具有如下的特点：先进性：该系统采用了微电子技术、计算机管理技术、模糊数学理论；合理性：该系统在中央空调计量采用的末端当量时间计量，简单合理地解决了大批量的零星用户的计费问题，使其计费尽量合理；安全性：配合空调计量末端控制型采样器，艾科中央空调计费系统软件可设置自动报警能，对非正常用户进行监控和报警；易操作、易维护性：空调计量末端计费系统只在电路上进行改进，对空调水管管路不作任何改动，无需改动原中央空调系统结构；稳定性：对于水电计量坚决采用网络一体化表具，彻底解决了数据传输的稳定和精确系统以中央空调计量为核心，并入水电自动计量的管理，以稳定性、可靠性为原则，品牌经历了10年的考验，现用户已遍布全国。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央空调计费系统简介
AKE中央空调计费系统1998年研制成功，经过12年的发展，已经形成了三大系统C02、G02系列时
间型中央空调计费系统、C03系列能量型中央空调计费系统和水、电、气三表计费系统。
各系列系统如下：
1、针对风机盘管计量的采样器C02T、C02B、C02M、C02H等。
2、专门计量变流量的风柜、新风机的采样器C02F。
3、用于较大的区域计量的仪表C03P区域能量表。
4、用于水、气表用量计量的采集器PW采集器。
5、用于电表用量计量的采集器PE采集器。
以上系统均采用模块式设计，既可组合形成综合抄表，形成对中央空调、水、电、气为一体计量的
自动化系统。
也可以各系统独立运行。
综合抄表系统结构如下图：
系统结构图
艾科综合计费系统集成了空调计费及水电表抄表系统，系统采用三级结构：
·上层：装有计费软件的中央管理层，主要由电脑、打印机、计费仪和系统软件构成。
·中间层：系统扩展层，主要由各种管理器构成。
·底层：数据采集层。
主要包括C02系列时间型计费产品、C03系列能量型计费产品及各种网络水电表产品。
设计说明:
1、本系统图是AKE综合计费系统的完整示意图，系统中用到的产品要根据大楼的具体设计而定。
2、系统通讯距离为400m，在超过规定距离时，请加中继器解决。
3、系统所有的通讯线必须采用手拉手总线，严禁采用星型或“T”型接法。
4、能量积算仪表超过32个时，需要设计管理器G04P，由管理器负责管理能量表。
5、必须为计费系统设计联动线。
时间型计费系统简介
1、系统介绍
“时间型”计费系统是通过采集各风机盘管每个档位的有效运行时间，转换成当量时间，汇总为独立用户使用时间，按照核定的单价进行计费，从而实现中央空调的科学合理分户计量收费，达到有效减少空调使用能耗的目的。
时间型计费系统主要适用于写字楼、商务公寓和住宅小区等中央空调末端为风机盘管的分户计量场合。
2、系统优点
●计费系统造价低、施工成本低。
●电子系统，外界干扰影响小，使用寿命长。
●不与空调水系统发生关系，安装、调试、维护非常方便。
●不影响空调机组的运行和其他用户的正常使用。
●以末端风机盘管为计量对象，适用性广，不受户型结构及房间间隔变化的影响。
●软件系统功能强大，轻松实现分时段计费、欠费停机、数据集抄等功能。
●轻松实现中央空调末端控制。
3、系统原理
当系统提供制冷或制热情况下，当用户电动阀门打开，用户风机盘管有效运行时，系统开始计费。
用户使用空调总耗能量为：Q=P高×T高+P中×T中+P低×T低
其中：Q：风机盘的总能耗，单位kW.h
P：风机盘管在高、中、低三个档位的制冷（热）的功率，单位kW
T：用户在该档位的有效运行时间，单位h
4、时间型计费系统原理图
5、联动类型
艾科时间型计费系统具体有如下几种联动类型：
●计费仪联动：监测冷冻水泵的运行与否，根据冷冻水泵的运行状态来启动和停止计费。
