SNS柔性防护网技术手册
SNS柔性防护网施工方案
黄登水电站工程安全防护-被动柔性防护网施工措施批准:陈龙审核:杨宁校核:田熹编制:李轶宇中国水利水电第三工程局有限公司云南黄登电站工程项目部二〇一〇年七月十日被动柔性防护网施工措施一、概述为了防止骨料运输洞梅冲河出口洞脸边坡上方滚石,对下方施工人员设备及确保后期皮带洞运行的安全,经过相关单位现场查看,建议在梅冲河出口上方设置被动柔性防护网,设置形式见附图1,工程量暂定为200m2二、防护网说明防护网拟采用FSS-PD-500型柔性防护网,FSS-PD-500型防护网为采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将钢丝绳网在坡面上形成栅栏形式的拦石网,从而实现拦截落石的一种边坡柔性防护系统。
其功能是拦截和堆存坡面落石。
1、主要构件性能(1)钢丝绳网①钢丝绳的质量要求应符合《制绳用钢丝》(GB/T8919)的要求;其中钢丝绳的镀锌量应符合GB/T8919表6中B类镀锌钢丝绳的要求,其公称抗拉强度不小于1770MPa,最小断裂拉力不小于40KN(Φ8mm钢丝绳)或不小于20KN(Φ6mm钢丝绳)。
②根据施工需要选择相应的网孔大小,网目边长不大于20mm。
③钢丝绳的编制应符合以下要求:上下交错编织;编制成网的钢丝绳不得有断丝、脱丝现象;交叉节点处用扣压件固定,接头处用搭接件压接, 不得遗漏,钢绳露出搭接件长度至少为10mm;编网时扣压件和搭接件用机械压接,表面不得有破裂和明显损伤;网的形状平整、绳不得有打结明显扭曲现象。
④搭接件长度不小于35cm,外径不大于3cm,壁厚不小于3mm。
⑤钢丝绳网交叉处固定用的扣压件厚度不小于2mm,并采用镀锌处理,镀锌层厚度不小于8μm。
⑥编网用扣压件的材质、结构尺寸和压接工艺必须保证其拉滑力(抗错动能力)不小于5kN,拉脱落力不小于10kN。
(2)钢丝网宜采用由直径不小于2.2mm的热镀锌钢丝编制的,网孔为50mm×50mm的钢丝网。
钢丝应满足《一般用途低碳钢丝》(GB/T 343)的要求。

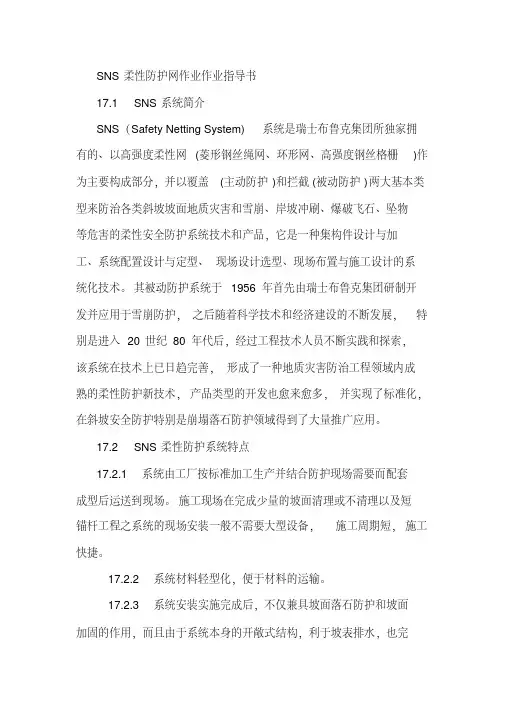

SNS柔性防护网作业作业指导书
SNS柔性防护网作业作业指导书17.1 SNS系统简介SNS(Safety Netting System)系统是瑞士布鲁克集团所独家拥有的、以高强度柔性网(菱形钢丝绳网、环形网、高强度钢丝格栅)作为主要构成部分,并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各类斜坡坡面地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的柔性安全防护系统技术和产品,它是一种集构件设计与加工、系统配置设计与定型、现场设计选型、现场布置与施工设计的系统化技术。
其被动防护系统于1956年首先由瑞士布鲁克集团研制开发并应用于雪崩防护,之后随着科学技术和经济建设的不断发展,特别是进入20世纪80年代后,经过工程技术人员不断实践和探索,该系统在技术上已日趋完善,形成了一种地质灾害防治工程领域内成熟的柔性防护新技术,产品类型的开发也愈来愈多,并实现了标准化,在斜坡安全防护特别是崩塌落石防护领域得到了大量推广应用。
17.2 SNS柔性防护系统特点17.2.1 系统由工厂按标准加工生产并结合防护现场需要而配套成型后运送到现场。
施工现场在完成少量的坡面清理或不清理以及短锚杆工程之系统的现场安装一般不需要大型设备,施工周期短,施工快捷。
17.2.2 系统材料轻型化,便于材料的运输。
17.2.3 系统安装实施完成后,不仅兼具坡面落石防护和坡面加固的作用,而且由于系统本身的开敞式结构,利于坡表排水,也完全允许自然植被的自由生长,并可进一步在系统上进行人工绿化,防护效果好,从而形成防护加固+环保协调的综合治理效果。
17.2.4 采用热镀锌高强度钢丝绳做为系统主要材料的主动防护系统,其材料的特殊制造工艺和高防腐防锈技术,决定了系统的超高寿命,通过大量的试验和研究发现。
SNS主动防护系统具有30—50年的防护使用寿命。
17.3 SNS柔性防护网分类简介SNS柔性防护网按受力形式分为主动边坡防护网和被动边坡防护网两种。
17.3.1 主动防护网主动防护系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上,以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌(加固作用),或将落石控制于一定范围内运动(围护作用)。
SNS主动防护网施工技术方案
最新资料,word文档,可以自由编辑!!精品文档下载【本页是封面,下载后可以删除!】目录一、工程概况 (3)二、编制依据 (3)三、工程措施 (3)四、施工工艺 (4)五、施工方法 (4)1、测量放线 (4)2、人工清理坡面浮土及浮石、搭设施工脚手架 (4)3、测量放线确定锚杆孔、钻孔并清孔 (4)4、安装锚杆并注浆 (5)7、铺设高强度钢绳菱形网并缝合 (5)8、预应力加固 (5)六、施工进度安排 (5)七、资源配置 (5)1、劳动力配置 (6)2、主要施工机械设备配置 (6)3、主要材料供应 (6)八、交通安全、保通措施 (7)九、质量保证措施 (7)十、安全生产措施 (8)十一、环境保护措施 (8)SNS主动防护网施工技术方案一、工程概况本合同段共有主动防护网两段,分布于K0+810~K0+840、K8+890~K8+920段左侧山体。
上述两段山体极为陡峭,其危岩、落石及岩体分化剥落比较发育,采用人工清除松动的岩体后挂设主动网进行支护,处治面积共计1150m2。
二、编制依据1、业主提供的两阶段施工图设计文件;2、LJ1合同段总体施工组织设计及投标文件;3、《公路路基施工技术规范》(JTGF10/1-2006);4、《公路工程质量检验评定标准》(JTGF80/1-2004);5、现场实际施工地形、地质、电力及通讯杆线分布等情况。
三、工程措施设计采用GPS2型SNS防护系统对危岩予以加固。
该系统采用2φ16钢绳锚杆,锚杆间距4.5m×4.5m布设,上沿锚孔深度为3m,下沿深度为2m,孔径42mm;支撑绳采用φ16钢绳,纵横铺设与锚杆联接,锚固点采用重型鸡芯环(H5/8)固结,支撑绳端头采用DIN714绳卡与锚杆头固结,以此形成骨架网。
骨架网形成后,按设计安装防护网片,采用φ8高强度钢绳缝合,缝合绳起、止端头采用DIN741绳卡固结。
根据设计计算,该段需高强度钢绳菱形网1165m2,抗错动抗错落锁卡9488个,φ16高强度支撑绳610m,φ8高强度缝合绳1840m,φ2.2网孔50×50热镀锌格栅网1270m2,G414规格H5/8重型鸡芯环104个,φ16规格DIN741热镀锌绳卡368个,φ8规格DIN741热镀锌绳卡230个。
浅谈SNS柔性主动防护网施工技术
主要特 征构 成分 为钢 丝绳 网 、 钢丝格 栅 和高 强 度 钢丝格 栅 三类 。前 两 者通 过 钢 丝 绳 锚 杆 和 支撑 绳 固定 方式 , 后 者 通 过 钢筋 ( 可 施 加 预应 力 ) 和钢
丝绳 锚杆 ( 有 边沿 支撑 绳 时采 用 ) 锚 垫 板 以及 必要
3 S N S柔 性 防护 网方 案 设 计 与 施 工
2 S N S柔 性 主 动 防护 网特 点
S N S 柔 性 主动 防护 网可用 于铁 路 、 公路 、 电站 、 景 区及 临 山建筑 等 的高 陡 边坡 坡 面 崩 岩 、 危岩 、 落 石、 风 化剥 落 、 溜坍或 塌落类 地质 灾 害加 固及 防护 。 ( 1 ) 适应任何坡面地形 , 特别是 破碎的山体。
统 的结构 型式 不断改进 , 主动 防护 系统从 防止边 坡风化剥落 、 边坡 围岩加 固 , 已经发展到可 以治理浅表层边坡 滑动 问题 , 在工程领域的应用越来越广 泛。本 文简要 叙述公路高边坡柔性主动防护网施工技术 。
关键词 柔性 ; 主动 ; 防护网 ; 施工技术
崩塌 与落 石边 坡 危 害 的主 要 特 征 是 具 有 强 大 的动 力 冲击破 坏作 用 , 而 一 些 传 统 的 防护 方 法 , 以 刚性 结构 去抵 抗 冲击力 , 从 原理 上就 存在 事倍 功半 的弊 端, 其 结果 是 必须 在存 在落石 危 害 的陡峭 山坡 上建
般不 需要 针对 其 施 工安 装 进 行 大 量 的 开挖 和 清
了原始 地貌 和植 被 。
进、 安 全可靠、 环保效果好 、 经 济 合 理 的 防 治 新 技
术。
坡, 减 少 了辅 助 工作 量 施 工 干 扰小 ,装 简 单 快 捷 。 以 高 强 度 钢 丝 绳 为 主 要
(整理)SNS被动防护网施工技术方案.
(整理)SNS被动防护网施工技术方案.目录一、工程概况 (2)二、编制依据 (2)三、施工工艺 (2)四、施工方法 (2)1、测量放线 (2)2、人工清理坡面浮土及浮石 (2)3、测量放线确定钢柱位置及锚索孔、钻孔并清孔 (3)4、钢柱砼基础浇筑及预埋件施工 (3)5、钢柱拉锚绳安装 (4)6、上、下支撑绳安装 (4)7、钢绳网安装 (4)8、格栅安装 (5)五、施工进度安排 (5)六、资源配置 (6)1、劳动力配置 (6)2、主要施工机械设备配置 (6)3、主要材料供应 (6)七、交通安全、保通措施 (6)八、质量保证措施 (7)九、安全生产措施 (8)十、环境保护措施 (9)SNS被动防护网施工技术方案一、工程概况本合同段共有被动防护网八段,分布于K0+430~K0+460、K1+050~K1+130、K1+450~K1+470、K3+510~K3+550、K5+750~K6+060、K6+350~K6+480、K8+828.721~K8+890、K10+590~K10+651段左侧山体。
上述山体常发生坡面碎屑流,其危岩、落石及欠稳定斜坡比较发育,采用SNS被动防护系统对边坡予以处治,处治长度797.3m,平均高度为5m。
二、编制依据1、业主提供的两阶段施工图设计文件;2.LJ1合同段总体施工组织设计及投标文件;3.《公路路基施工技术规范》(JTGF10/1-2006);4.《公路工程质量检验评定标准》(JTGF80/1-2004);5.现场实际施工地形、地质等情况。
三、施工工艺测量放线—人工清理坡面浮土及浮石—测量放线确定钢柱位置及锚索孔、钻孔并清孔—钢柱砼基础浇筑及预埋件施工—钢柱拉锚绳安装—上、下支撑绳安装—钢绳网安装—格栅安装—质量检测—竣工验收四、施工方法1、测量放线为满足施工需要和规范要求,对导线点进行核实和加密,所有导线资料必须经测量专业监理工程师复核认可后方可用于施工。
2、人工清理坡面浮土及浮石为保证施工安全,为后续工作创造条件,应先用人工清理坡面上的浮土及浮石,然后进行下一步施工。
SNS主动防护网施工技术方案
SNS主动防护网施工技术方案一、网的选择1.材料选择:SNS主动防护网主要由高强度聚酯纤维制成,其具有高强度、耐候性好、耐腐蚀、使用寿命长等特点,是一种理想的材料。
2.尺寸选择:根据工地的实际情况,选择合适的网的尺寸,确保能够覆盖到潜在的坠落区域。
二、搭建SNS主动防护网1.预先准备工作:确定搭建地点,并清理地面,确保没有障碍物。
2.搭建框架:安装支撑框架,使用金属支柱或钢管作为支撑材料,并在需要的地方安装垂直支撑杆,以增强结构的稳定性。
3.固定立柱:将支柱或钢管固定在地面上,采用膨胀螺栓或水泥固定,确保支柱的稳定。
4.安装主导绳:在支柱之间拉起主导绳,将其固定在支撑杆上,以便悬挂和固定主绳网。
5.安装主绳网:将主绳网悬挂在主导绳上,并使用绳索将其牢固固定在支柱和支撑杆上。
6.安装附属设备:根据需要,在支柱和支撑杆上安装其他附属设备,如安全门、通道等。
7.检查和调整:确保主绳网和附属设备的安装牢固可靠,没有松动或变形。
三、维护和检查1.定期检查:定期检查SNS主动防护网的使用情况,如有损坏或松动的地方,及时修复或更换。
2.清洁保养:定期清洁SNS主动防护网,使用适当的清洗剂和清洗工具,保持其清洁和整洁。
3.防风处理:在暴风雨等恶劣天气条件下,加强对SNS主动防护网的固定,以防止其被风吹动或被损坏。
4.制定紧急预案:制定紧急预案,包括突发情况的处置措施、紧急疏散路线等,确保在紧急情况下能够迅速、有效地采取行动。
总结:SNS主动防护网是一种重要的安全设施,能够有效保护工人和行人免受坠落伤害。
在搭建SNS主动防护网时,需要选择合适的材料和尺寸,并进行适当的固定和调整。
此外,维护和检查也是非常重要的,定期检查和清洁保养能够确保SNS主动防护网的稳定和可靠性。
最后,制定紧急预案,可以在紧急情况下做出正确的决策并进行及时疏散。
SNS柔性主动防护网在高速公路上的应用分析
SNS柔性主动防护网在高速公路上的应用分析SNS主动柔性防护网主要构成部分是高强钢丝绳网、支撑绳和锚杆等附件,对高速公路边坡坡面进行覆盖或包裹,避免岩体和土体发生崩塌和滚落现象。
这一系统体现出柔性特点,均匀向四周传输集中荷载,最大程度地发挥了系统的防护能力。
增加荷载承受水平,有利于锚杆减少锚固力,使系统更好地发挥自身作用。
本文针对SNS柔性主动防护网,对其分类、作用和稳定性整体分析,提出整体应用策略,从而更好地降低破坏公路的程度,保证项目正常开展,同时也确保相关人员的人身安全。
标签:SNS柔性主动防护网;高速公路;边坡坡面;应用传统处理路基边坡保护工作主要是联系土石方与圬工项目,联系植物防护加固处理边坡。
作为一种全新防护锚固处理方式的SNS柔性主动防护网,主要是利用高强度钢丝制作的菱形网格与锚杆结合对路基边坡进行固定,在加固风化岩质边坡中科学应用。
利用这一防护可以降低破坏程度,达到防治结合的终极目标。
与其他防护方法比较,柔性防护网可以充分与自然环境高度融合,有效防护边坡。
本文围绕这一内容,开展以下分析。
一、SNS分类、作用与稳定性分析(一)分类根据使用功能分类包括主动和被动两种防护类型。
其中主动防护是在边坡坡面上覆盖包裹防护网,对松散、崩塌和滚落的岩石体积极限制,避免土体发生变形或破坏,或者是在一定范围控制落石的运动,避免使其发生跌落现象[1]。
这种方式具体在陡崖、悬崖等防护操作中应用;被动防护主要是在公路斜坡上构建若干道钢丝绳网和菱形格网构成的防护网,通过栅栏模式在边坡某一位置科学设计,对跌落的岩石积极拦截从而保证公路安全。
(二)作用原理这一系统包括防护网、支撑绳与缓冲设备与固定系统。
纵横交错的支撑绳与正方形设计的锚杆彼此联系达到张拉的目标,并且将钢丝绳网铺设在支撑绳构成的网格,通过缝合绳联接并拉近每张钢丝绳网和四周支撑绳,进一步提升岩体的稳定水平,尽量在一定空间内限制落石运动情况。
(三)稳定性一般在坡面崩塌、危岩、落石等加固防护中应用系统,显著特点是通过锚固系统,并结合不同柔性网特点,分别利用支撑绳与缝合张拉完成预张柔性网操作,进一步有效强化支撑整体边坡[2]。
最新sns柔性边坡防护网技术要求
s n s柔性边坡防护网技术要求sns柔性边坡防护网技术要求sns柔性边坡防护网总体要求一、编网、支撑绳及拉锚系统所用钢丝绳应符合GB/T8918—1996的规定,其钢丝强度不应低于1770MPa,热镀锌等级不低于AB级。
2 钢丝格栅编织用钢丝应符合GB/T343—1994的规定,热镀锌等级不低于AB 级,其中高强度钢丝格栅亦可采用重量不低于150g/m2的锌铝合金镀层处理。
3 环形网用钢丝用符合GB/T343—1994的规定,其钢丝强度不应低于1770MPa,热镀锌等级不低于AB级或采用重量不低于150g/m2的锌铝合金镀层处理。
4 钢柱构件钢材应符合GB/T700—1988的规定,并应进行防腐处理。
5 热扎工字钢应符合GB/T700—1988和GB/T706—1988的规定。
6 如有特殊要求,可由供需双方协商确定。
二、钢丝绳网1 编网用两根钢丝绳交叉联结点处的固定件采用钢质卡扣,其厚度不小于2㎜,并经电镀锌处理,镀锌层厚度不小于8um。
2 编网用铝质接头套管长度不小于50㎜,外径不大于30㎜,壁厚不小于3㎜,其连接能力不低于所连接钢丝绳的最小破断拉力。
3 交叉结点处均用卡扣固定,接头处用铝质接头套管闭合压接。
不应出现遗漏,卡扣和套管表面不应有破裂和明显损伤。
4 钢丝绳交叉结点处的抗错动拉力不应小于5KN,错动后钢丝绳残余抗破断拉力不应小于原始最小抗破断拉力的90%。
工字钢的尺寸,外形,重量及允许偏差应符合GB/T706—1988的各项技术要求。
2 钢柱表面应采用防腐措施,一般采用热镀锌处理,镀锌层厚度不小于8um。
五、拉锚系统构件1 钢丝绳锚杆应为直径不小于16㎜的单根钢丝绳弯折后用绳卡或铝合金紧固套管固定而成,并在固定后的环套内嵌套鸡心环。
2 拉锚绳应在一端用相应规格的绳卡或铝合金紧固套管固定并制作挂环。
2 变形过程中环管不用发生褶屈和破裂,未伸出段始终保持为原始圆形形状。
SNS柔性边坡防护网施工工艺
SNS柔性边坡防护网施工工艺一1、主动防护系统说明纵横交错的Ф12纵向支撑绳和Ф16横向支撑绳与4.5×4.5m正方形模式(边沿局部根据需要有时为4.5×2.5m)布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m(或4×2m)型钢丝绳网,每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生,并将小部分落石限制在一定的空间内运动,同时,在钢绳网下铺设S0/2.2/50型格栅网,以阻止小尺寸岩块的塌落。
2、清理坡面人工配合机械对坡面防护区域的浮土及浮石进行清除;3 、放线测量确定锚杆孔位根据地形条件,孔间距可有0.3m的调整量,并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑,一般口径20cm,深20cm;4 、钻孔1)、锚孔钻进:成孔匀速钻进,严格控制钻孔速度,以防止钻孔弯曲和变形,钻进达到设计深度后,不停钻,在停止进尺的情况下,稳钻1-2分钟;2)、造孔精度要求a、孔径误差:造孔孔径大于90mm;b、孔深:锚孔设计深度大于5cm以上;c、当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Ф35 mm的锚孔内,形成人字形锚杆,两股钢绳间夹角为15°~30°,以达到同样的锚固效果;5、钢绳锚杆制作1)、钢绳锚杆验收:锚杆下料后,应清除表面浮锈污物,油污和泥土;2)、在施工现场制作钢绳锚杆时,应根据进度做到随制随用,并注意防水、防污染。
6、灌浆及插入钢绳锚杆钢绳锚杆外露环套顶端不能高出地表,且环套段不能注浆,以确保支撑绳张拉后尽可能紧贴地表,采用M30水泥砂浆,孔内应确保浆液饱满,在进行下一道工序前注浆体养护不少于三天7、安装纵横向支撑绳张拉紧后两端各用2-4个(支撑绳长度不小于15米时为2个,大于30米时为4个,其间为3个)绳卡与锚杆外露环套固定连接。
高边坡SNS主动柔性防护网施工工法
高边坡SNS主动柔性防护网施工工法笔者依据实际工作经验对高速公路高边坡当中应用到的SNS柔性防护网施工法进行分析,希望可以在今后相关的工作人员对这个问题进行分析的时候起到一定的借鉴性作用。
标签:高速公路;高边坡;SNS;主动柔性;防护网引言SNS主动柔性防护网的工作原理是在对强度较高的钢丝绳网、支撑绳索以及锚杆加以一定程度应用的基础上展开防护工作,SNS主动柔性防护网一般是覆盖或者包裹在边坡面或者岩石体上,以便于可以对土体崩塌和坠落问题出现的几率形成有效控制。
因为SNS主动柔性防护网本身具备一定的柔性特征,可以将局部位置上的荷载向着四周均匀的传输,以便于可以将这个系统的防护能力充分的发挥出来,因此也就可以让系统本身承受比较大的荷载,将单根锚杆的锚固力控制在一定范围内,在和一般边坡坡面防护体系进行相互比较的基础上,展现出来了比较大的优势,因此在我国高速公路高边坡领域当中得到较为广泛的应用。
1、SNS柔性防护网类型以及稳定性SNS柔性防护网依据工鞥可以划分为主动防护和被动防护两种类型,主动防护是将SNS柔性防护网覆盖在路基边坡坡面上,以便于可以对松动的岩石形成一定控制,将岩石的运动控制在既定的范围内,以免出现岩石滚落问题。
这种防护模式一般是在陡坡以及悬崖等坡面防护领域中应用;被动防护是在高速公路旁边的斜坡上构建起来一道或者多道钢丝绳网构成的复合型防护网,用栅栏的形式安置在路基边坡上,以便于可以将滚落下来的岩石拦截下来,最终对公路运行安全性及稳定性做出保证。
稳定性分析。
SNS主动防护系统一般是在地质灾害加固防护领域中应用,在实际应用的过程中呈现出来的特征是,通过系统锚杆固定,并将不同类型柔性网的差异性作为依据,经由支撑绳索或者预应力锚杆来完成柔性网预张工作,在此基础上对边坡整体形成连续的支撑,柔性网完成的预张拉作业会让系统和坡面之间的相互距离得到有效地控制,可以在局部岩石移动或者出现破坏问题的情况下产生一定限制力,在此基础发行发挥出来主动防护功能。
SNS边坡柔性防护系统.pdf
SNS边坡柔性防护系统一、概述SNS(Safety Netting System) 以高强度柔性网(钢绳网、环形网、高强度钢丝格栅)作为主要构成部分,并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各类斜坡坡面崩塌落石,风化剥落等地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的新型柔性防护系统,它是一种集构件设计与加工、系统配置设计与定型、现场设计选型、现场布置与施工设计的系统化技术。
其结构类型也实现了多样化、系统化和标准化,在斜坡安全防护特别是崩塌落石防护领域得到了广泛应用。
该系统技术已成功地应用于国内铁路、公路、水电站、矿山和市政工程的上千个边坡工点,解决了传统防治措施难以解决的大量难题。
其可靠的安全保障性、施工的快速标准化和利于环保等综合技术经济优势及其新颖而巧妙的防护观念和设计思想,已被广大工程技术人员所广泛认识和认同。
总结起来,与传统的典型圬工结构相比,SNS系统不仅具有以圬工为代表的传统方法的防治功能,并能满足前述对坡面地质灾害防治新技术的基本要求,具体表现为以下几个主要方面:1、充分利用柔性材料的易铺展性和高防冲击能力,通过系统的开发和大量的现场试验,形成了适应各类坡面地质灾害防护的系统化技术,通过定型化的均衡设计实现了系统产品的标准化和最优化,并便于工程质量控制和工程量的准确计量。
2、充分利用高强金属材料的质轻和易加工特点来实现系统的轻型化、部件生产的工厂化和积木式部件安装,以尽可能简单的机具,最短的工期和最少的劳动力来实现施工安装和维护的简单快速化,从而解决山区复杂地形条件下传统防护措施施工困难、进展缓慢的长期难题。
3、充分利用系统的柔性和施工布置的灵活性来最大限度地适应各种复杂的地形地貌环境,避免或尽可能降低因开挖所造成的环境破坏和对边坡稳定性的危害,以及对其他作业和周边建筑物正常运营的干扰,可以同步或超前于土石方主体开挖工程的施工,即能实现逆作法施工或平行作业。
4、充分利用系统的开放性来减小系统的视觉干扰和保护原有植被及其生长条件,并给实施人工绿化提供了可能,以充分利用植物根系的护坡加固作用和绿色植物的环境绿化美化功能,将工程治理与环境保护和改造融为一体。
SNS柔性防护网技术手册共18页
铁路TB/T3089 SNS柔性防护网技术手册目录1、概述 (1)2、规范引用文件及参照标准 (1)3、产品分类及构成 (2)4、产品配置及防护功能 (6)5、技术要求 (9)6、检验方法 (10)7、标志包装运输和储存 (13)8、施工安装及维护 (13)1.概述迄今为止,柔性防护技术的应用已有了五十于年的历史,在这五十于年的时间里,大量的实验研究,理论研究和工程实践奠定了柔性防护技术走向成熟的基础。
在这期间,从雪崩防护,落石防护,边坡加固一直到泥石流防护等,柔性防护技术的应用领域不断地扩大,柔性网的形式得到了不断发展,系统的结构形式也得到了不断改进,被动防护系统的防护能力也不断加强,主动防护系统从防止边坡风化剥落,边坡危岩加固,一直发展到可以治理浅表层边坡滑动问题。
已广泛应用在铁路、公路、水电站、矿山等多个工地,SNS柔性防护系统的推广,为治理山体自然灾害作出了突出的贡献!2.规范引用文件及参照标准下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,起最新版本适用于本标准。
JT/T528---2019 中华人民共和国交通行业标准TB/T3089—2019 中华人民共和国铁道行业标准GB/T343—1994 一般用途底碳钢丝GB/T700—1988 碳素结构钢GB/T706—1988 热轧工字钢尺寸、外形、重量及允许偏差GB/T2973—1991 镀锌钢丝锌层硫酸铜试验方法GB/T8358—1987 钢丝绳破断拉伸试验方法GB/T8918—1996 钢丝绳3.产品构成及分类A.构成3.a.1斜坡柔性安全防护网flexible safety net for protection of slope以金属柔性网(钢丝绳网、格栅、环形网)为主要特征构件,以覆盖和拦截两种基本形式来防护崩塌落石、风化剥落、泥石流等坡面地质灾害的柔性安全防护网技术和产品。
SNS柔性被动防护网施工方案[优秀工程方案]
SNS柔性被动防护网施工方案施工顺序及工法1 清除坡面防护区域内威胁施工安全的浮土及浮石,对不利于施工安装和影响系统安装后正常功能发挥的局部地形(局部堆积体和凸起体等)进行适当修整;2 放线测量确定锚杆孔位(根据地形条件,孔间距可有0.3米的调整量),在孔间距允许的调整量范围内,尽可能在低凹处选定锚杆孔位;对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔(一般连续悬空面积不得大于5米,否则宜增设长度不小于0.5米的局部锚杆,该锚杆可采用直径不小于%%c12的带弯钩的钢筋锚杆或直径不小于2%%c12的双股钢绳锚杆),应在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,一般口径20厘米,深20厘米;3 按设计深度钻凿锚杆孔并清孔,孔深应大于设计锚杆长度5厘米~10厘米,孔径不小于%%c42;当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于%%c35的锚孔内,形成人字形锚杆,两股钢绳间夹角为15°~30°,以达到同样的锚固效果;当局部孔位处因地层松散或破碎而不能成孔时,可以采用断面尺寸不小于0.4×0.4米的C15砼基础置换不能成孔的岩土段;4 注浆并插入锚杆,采用标号不低于米20的水泥砂浆,宜用灰砂比1:1~1.2、水灰比0.45~0.50的水泥砂浆或水灰比0.45~0.50的纯水泥浆,水泥宜用42.5普通硅酸盐水泥,优先选用粒径不大于3米米的中细砂,确保浆液饱满,在进行下一道工序前注浆体养护不少于三天;5 安装纵横向支撑绳,张拉紧后两端各用2~4个(支撑绳长度小于15米时为2个,大于30米时为4个,其间为3 个)绳卡与锚杆外露环套固定连接;6 从上向下铺挂格栅网,格栅网间重叠宽度不小于5厘米,两张格栅网间以及必要时格栅网与支撑绳间用%%c1.5铁丝进行扎结,当坡度小于45°时,扎结点间距一般不得大于2米,当坡度大于45°时,扎结点间距一般不得大于1米(有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下);7 从上向下铺设钢绳网并缝合,缝合绳为%%c8钢绳,每张钢绳网均用一根长约31米(或27米)的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳两端各用两个绳卡与网绳进行固定联结.。
高边坡SNS柔性防护网施工技术
高边坡SNS柔性防护网施工技术摘要:柔性防护网是以高强钢丝网为主要构件组成的一种较新的轻型边坡防护结构。
其抗拉、抗冲及变形能力强具有主动保护松动岩体或被动拦截滚石的功能,且结构简单、工程量少、占地面积小、工程造价较低、施工快捷,特别适用于有快速施工要求的坡面防护工程。
本文结合施工实践对高边坡sns柔性防护网施工技术进行论述。
关键词:sns柔性防护系统被动系统边坡防护施工技术中图分类号:tu74 文献标识码:a 文章编号:1 概述在以往的高边坡坡面防护工程施工中,多用挡墙、护墙、挂网锚喷、预应力锚索框架等进行防护,这些都属于刚性防护。
刚性防护都要在边坡上增加荷载,工程量都比较大,在高边坡上施工比较困难,当其设计参数与边坡岩层因开挖而引起变形情况不相匹配时,刚性防护工程可能失效,引起边坡岩面崩塌、岩块滚落等地质灾害。
近年来国际上出现了用新型的sns柔性防护技术对高边坡进行防护,这种防护属于柔性防护,与以往常用的刚性防护相比,它具有不会增加坡面荷载、不破坏坡面现状、有利于坡面的稳定、工程量小、施工难度不大、采用模块化安装方式简化了施工程序、可以缩短工期、降低工程造价、绿化边坡、美化公路沿线环境等优点。
sns 柔性防护系统分为主动系统和被动系统,以覆盖和拦截两种方法对坡面进行防护。
富春江水电站泥石流治理工程,高边坡坡面防护设计用sns被动防护系统进行防护,累计防护面积870㎡。
2 sns被动防护系统施工工艺流程锚杆及支座定位→基坑开挖与砼浇灌(土质地层b类锚固)或钻凿锚杆孔(岩质地层a类锚固)→基座及锚杆安装→钢柱及拉锚绳安装及调试→支撑绳安装与调试→钢绳网的铺挂及缝合→格栅网的铺挂(可选择)。
3 sns被动防护系统施工方法3.1 sns防护系统的采购由于sns防护系统的特殊工作环境和对其寿命的特别要求,所用sns防护系统的质量必须得到保证。
必须对sns防护系统原材料供应商资质进行认真考察,经监理批准后才能签订采购合同。
柔性防护网 [桂阳SNS柔性防护网安装知识]
柔性防护网[桂阳SNS柔性防护网安装知识]桂阳SNS柔性防护网安装知识被动防护网其防护方式是以拦截阻挡为主,整体结构形式类似于围栏,是把山体掉落的落石泥石流等拦截在一定区域,使受保护区域免受灾害,其安装工艺,是在地下挖坑灌浆铸造基座,使立柱稳固,再在立柱之间挂上钢丝绳网和格栅网,用锚杆拉绳固定,被动防护网能使大块落石在掉落时起缓冲作用,以此来缓解和防治灾害。
边坡防护网起到的作其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件,绿色植物能够在其开放的空间上自由生长,植物根系的固土作用与坡面防护系统结为一体,从而抑制坡面破坏和水土流失,反过来又保护了地貌和坡面植被,实现最佳的边坡防护和环境保护目的。
技术人员应心中有数,以便对相壹的施工环节作充考虑。
加筋钢丝绳的直径:国标的边坡防护网钢丝绳的直径为8毫米,非国标的钢丝绳直径一般不会超过7.5毫米。
以热镀锌钢丝绳为主要材料的主动防护系统具有高韧性、高防护强度、易铺展性等优点。
主动防护系统通过多次边坡防护工程的现场试验和对比,具有适应任何坡面地形、安装程序标准化、系统化等优点。
主动防护系统开放的系统特征能够将工程对环境的影响降到低点,边坡防护网起到的作其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件,绿色植物能够在其开放的空间上自由生长,植物根系的固土作用与坡面防护系统结为一体,从而抑制坡面破坏和水土流失,反过来又保护了地貌和坡面植被,实现最佳的边坡防护和环境保护目的。
技术人员应心中有数,以便对相壹的施工环节作充考虑。
但是这里的地形比较复杂。
很多专家质疑边坡防护网是否能有效的使用这种复杂的地形呢?其防护区域内可以充分的保持土体、岩石的稳固,通过人工实施植草、植树的绿化作用。
将工程与环境融洽融合。
采用热镀锌高强度钢丝绳作为系统主要材料的主动防护系统,其材料的特殊制造工艺和高防腐防锈技术。
决定了系统的超高寿命,GPS2边坡防护网使用柔性结构设计,整体的承载力高而且运输方便没有视觉干扰,可以保持坡面原有的植被跟绿化条件。
SNS柔性主动防护系统施工技术要求
SNS柔性主动防护系统施工技术要求1、施工工艺流程SNS主动防护系统的施工工艺流程详见图8-1。
图8-1 SNS主动防护系统的施工工艺流程图2、安装施工工艺(1)施工准备在SNS主动防护系统工程正式施工前,应先做好以下各项准备工作。
首先,清除工作面上威胁施工安全的浮土、危石,以防止在施工过程中人为扰动而发生滚落;在坡面上修建好材料搬运、人员行走所需要的临时通道;对不利于施工的局部地形(如局部堆积体和突起体等)进行适当修整;根据坡面的防护特点,做好施工安全防护措施。
其次,施工准备工作应对材料(如系统产品、锚杆锚固所需水泥和地材)的选购及检验,以及需事先进行的砂浆配合比等实验工作。
(2)测量放线及锚杆定位SNS主动防护系统测量放线的工作是根据设计的锚杆间距和防护区域,确定锚杆位置和防护网片布置形式,完成系统在坡面的布设。
由于坡面形态的凹凸不平,设计无法做到细化,只是明确防护网的基本结构形式、参数、大体的防护面积,而具体的防护布置形式和防护面积都需要在现场放线以后才能确定。
测量放线工作以竖向中分线为基准,以一定长度和高度(通常取10倍锚杆间距)对坡面进行横竖向分块,将坡面分为若干区域,除最外边区域以外,各区域均以两边往中间、由下向上的顺序,逐行进行放线定位。
当锚杆放线定位到边坡坡口线外,无法按照设计标准锚杆间距进行定位时,可根据防护网安装的需要适当调整锚杆间距。
(3)锚杆施工①施工机具的选择SNS主动防护系统的锚杆为钢丝绳锚杆,锚杆的孔径不小于42mm。
锚杆成孔一般采用手持式风动凿岩机(俗称手风钻)来完成。
手风钻配套钻杆采用中空六楞钢制作,杆的直径为27mm,钻头为“一”字形镶嵌合金钻头,直径为42mm,所成孔径大小为42~45mm。
当设计锚孔深度不大于4m时,可采用3m3的空压机作为手风钻的驱动设备。
②钻孔操作在钻孔操作时,操作人员握住钻机手柄对钻机施压,对岩石切削形成钻孔。
③清孔为了保证锚杆质量,锚杆孔完成后需进行清孔。
SNS柔性防护网技术手册
铁路TB/T3089 SNS柔性防护网技术手册1、概述.................2、规范引用文件及参照标准 (1)3、产品分类及构成 (2)4、产品配置及防护功能 (6)5、技术要求 (9)6、检验方法 (10)7、标志包装运输和储存 (13)8施工安装及维护 (13)1.概述迄今为止,柔性防护技术的应用已有了五十于年的历史,在这五十于年的时间里,大量的实验研究,理论研究和工程实践奠定了柔性防护技术走向成熟的基础。
在这期间,从雪崩防护,落石防护,边坡加固一直到泥石流防护等,柔性防护技术的应用领域不断地扩大,柔性网的形式得到了不断发展,系统的结构形式也得到了不断改进,被动防护系统的防护能力也不断加强,主动防护系统从防止边坡风化剥落,边坡危岩加固,一直发展到可以治理浅表层边坡滑动问题。
已广泛应用在铁路、公路、水电站、矿山等多个工地,SNS柔性防护系统的推广,为治理山体自然灾害作出了突出的贡献!2.规范引用文件及参照标准下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,起最新版本适用于本标准。
JT/T528---2004 中华人民共和国交通行业标准TB/T3089—2004 中华人民共和国铁道行业标准GB/T343—1994 一般用途底碳钢丝GB/T700—1988 碳素结构钢GB/T706—1988 热轧工字钢尺寸、外形、重量及允许偏差GB/T2973—1991 镀锌钢丝锌层硫酸铜试验方法GB/T8358—1987 钢丝绳破断拉伸试验方法GB/T8918—1996 钢丝绳3.产品构成及分类A.构成3.a.1 斜坡柔性安全防护网flexible safety net for protection of slope 以金属柔性网(钢丝绳网、格栅、环形网)为主要特征构件,以覆盖和拦截两种基本形式来防护崩塌落石、风化剥落、泥石流等坡面地质灾害的柔性安全防护网技术和产品。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
铁路TB/T3089SNS柔性防护网技术手册目录1、概述 (1)2、规范引用文件及参照标准 (1)3、产品分类及构成 (2)4、产品配置及防护功能 (6)5、技术要求 (9)6、检验方法 (10)7、标志包装运输和储存 (13)8、施工安装及维护 (13)1.概述迄今为止,柔性防护技术的应用已有了五十于年的历史,在这五十于年的时间里,大量的实验研究,理论研究和工程实践奠定了柔性防护技术走向成熟的基础。
在这期间,从雪崩防护,落石防护,边坡加固一直到泥石流防护等,柔性防护技术的应用领域不断地扩大,柔性网的形式得到了不断发展,系统的结构形式也得到了不断改进,被动防护系统的防护能力也不断加强,主动防护系统从防止边坡风化剥落,边坡危岩加固,一直发展到可以治理浅表层边坡滑动问题。
已广泛应用在铁路、公路、水电站、矿山等多个工地,SNS柔性防护系统的推广,为治理山体自然灾害作出了突出的贡献!2.规范引用文件及参照标准下列文件中的条款通过在本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,起最新版本适用于本标准。
JT/T528---2004 中华人民共和国交通行业标准TB/T3089—2004 中华人民共和国铁道行业标准GB/T343—1994 一般用途底碳钢丝GB/T700—1988 碳素结构钢GB/T706—1988 热轧工字钢尺寸、外形、重量及允许偏差GB/T2973—1991 镀锌钢丝锌层硫酸铜试验方法GB/T8358—1987 钢丝绳破断拉伸试验方法GB/T8918—1996 钢丝绳3.产品构成及分类A.构成3.a.1斜坡柔性安全防护网flexible safety net for protection of slope以金属柔性网(钢丝绳网、格栅、环形网)为主要特征构件,以覆盖和拦截两种基本形式来防护崩塌落石、风化剥落、泥石流等坡面地质灾害的柔性安全防护网技术和产品。
以下简称防护网。
3.a.2主动防护网 active net采用钢丝绳锚杆或钢筋锚杆和支撑绳固定方式将金属柔性网覆盖在具有潜在地质灾害的坡面上,从而实现坡面加固或限制落石运行范围的一种防护网,简称主动网。
3.a.3被动防护网 passive net采用锚杆、钢柱、支撑绳和拉锚绳等固定方式将金属柔性网以一定的角度安装在坡面上,形成栅栏形式的栏石网,从而实现对落石和泥石流体中固体物质拦截的一种防护网,简称被动网。
3.a.4钢丝绳网 wire rope net用钢丝绳编制并在交叉结点处用专用“十”字卡扣固定的成品网,为防护网的主要特征构件之一。
3.a.5钢丝绳锚杆 wire rope anchor将单根钢丝绳从中点处弯折,在弯折处嵌入鸡心环并用绳卡或铝合金紧固套管固定的防护网专用柔性锚杆。
在被动网中特称为拉锚锚杆。
3.a.6支撑绳 support rope用以实现金属柔性网按设计形式铺挂、对金属柔性网起支撑加固作用的钢丝绳。
3.a.7缝合绳 sewing rope将金属柔性网间或其与支撑绳缝合联结的钢丝绳。
3.a.8减压环 brake ring穿挂于被动网支撑绳和上拉锚绳上的由钢管弯制加工而成的环状构件,当支撑绳和上拉锚绳所受拉力达到设定值时,减压环通过发生变形位移吸收能量,避免其他构件发生破坏,对系统起到过载保护作用。
3.a.9钢柱 post对被动网起直立支撑的构件。
3.a.10基座 base plate钢柱的定位座。
3.a.11钢柱连接件 joint实现钢柱和基座间铰连接的构件。
3.a.12挂座 hanging pedestal钢柱顶部和基座上用于穿挂固定支撑绳的部分。
3.a.13挂环 hanging hoop被动网中的支撑绳和拉锚绳一端预先用绳卡或铝合金紧固套管固定制作的环套,施工安装时该挂环直接挂到挂座上。
3.a.14防倾倒螺杆 bolt for protection collapse将基座与钢柱底部连接,用于防止落石冲击被动网时因系统的回弹作用而发生顺坡向上的反向倾倒的螺杆。
3.a.15拉锚绳 anchor rope连接于钢柱顶部与钢丝绳锚杆间的钢丝绳,根据其位置和作用的不同分为上拉锚绳、下拉锚绳、侧拉锚绳和中间加固拉锚绳。
3.a.16拉锚绳 anchor system拉锚绳和钢丝绳锚杆的组合简称为拉锚系统。
3.a.17环形网 ring net用数股钢丝盘结成环相互套接而形成的网。
3.a.18高强度钢丝格栅 high strength steel wire mesh用强度高于1000MPa的钢丝编织的格栅网。
3.a.19钢丝格栅 steel wire mesh用强度低于600MPa的钢丝编织的格栅网。
3.a.20锚垫板 spike plates是设计成肋骨状的菱形压板,用于将高强度钢丝格栅紧压在受保护的斜坡上,保证系统受到的力以最优化的方式尽快传递到锚杆上。
两侧有垂直于板体的楔形体以保证其压紧作用。
3.a.21联结卡环 compression claws易于安装的将高强度钢丝格栅网块实现连接的一种构件形式。
3.a.22卡扣 cross clip是一种实现两根钢丝绳交叉节点紧固的特殊扣件,其对钢丝绳施加一定的载荷,避免节点处钢丝绳发生错动和分离。
B 分类3.b.1 产品分类防护网按其结构形式,防护功能和作用方式的不同分为主动网和被动网。
3.b.1.1 主动网主要特征构成分为钢丝绳网、钢丝格栅和高强度钢丝格栅三类,前两者通过钢丝绳锚杆和支撑绳固定方式,后者通过钢4.1加预应力)和钢丝绳锚杆(有边沿支撑绳时采用)、锚垫板以及必要时加边沿支撑绳等固定方式,将作为系统特征构成的柔性网覆盖在有潜在地质灾害的坡面上,从而实现起防护目的(见图1)。
主动网按起防护功能、防护能力、特征构成和机构形式的不同分为四类8种型号,常见主动网结构配置及防护功能见表1,常用主动网构成要求见附录A表A.1。
3.b.1.2 被动网由钢丝绳网或环行网(需拦截小块落石时附加一层钢丝格栅)、固定系统(锚杆、拉锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成,前者为起特征构成。
起防护能量一般为150KJ~2000KJ,特殊设防能高达5000KJ。
被动系统根据起防护能量、结构形式和特征构成的不同分为三类(见图2)17种型号,图3为最常用的RX-050型被动网示意图。
常用被动网结构配置及防护功能见表2,常用被动网构成要求见附录A表A.2(a)起加固作用的主动网(b)起围护作用的主动网TBX X X X—X X X X(C)起加固作用的主动网支撑绳(d)起加固作用的GAR2/GPS2型与锚杆安装示意图主动网安装关系示意图(e)GTC-65A的孔口凹坑和预应力锚杆(f)GTC-65A布置示意图图1 主动网示意图(a)RX型和RXI型(b)AX型和AXI型(c)CX型和CXI型图2被动网分类横断面示意图四.产品配置及防护功能4.1配置表1常用主动网结构配置及防护功能型号网型结构配置主要防护功能GAR1 钢丝绳网边沿(或上沿)钢丝绳锚杆+支撑绳-缝合绳围护作用,限制落石运动范围,部分抑制崩塌的发生GAR2 钢丝绳网系统钢丝绳锚杆+支撑绳+缝合绳,孔口凹坑+张拉坡面加固,抑制崩塌和风化剥落、溜坍的发生,限制局部或少量落石运动范围GPS1 钢丝绳网+钢丝格栅同GAR1 同GAR1,有小块落石时选用。
GPS2 钢丝绳网+钢丝格栅同GAR1 同GAR1,有小块危石或土质边坡时选用。
GER1 钢丝格栅同GAR1但用铁线缝合同GAR1,但落石块体较小且寿命要求较短时选用,以碎石防护为主。
GER2 钢丝格栅同GAR1但用铁线缝合同GAR1,但危石块体较小且寿命要求较短时采用。
GTC-65A 高强度钢丝格栅预应力钢筋锚杆+孔口凹坑+缝合绳(根据需要选用边界支撑绳和钢丝锚杆)同GPS2,能满足可达100年的更长的防腐寿命要求,但其加固能力仅为其70%~80%左右,不适合于体积大于1m3大块孤危石加固。
GTC-65B 高强度钢丝格栅同GAR1 同GAR1,能满足可达100年的更长的防腐寿命要求,但不适合于体积大于1m3大块落石防护。
表2 常用被动网结构配置及防护功能型号网型结构配置防护功能RX-025 DO/08/250 钢柱+支撑绳+拉锚系统+缝合绳+减压环拦截撞击能250KJ以内的落石RX-050 DO/08/200 同RX-025 拦截撞击能500KJ以内的落石RX-075 DO/08/150 同RX-025 拦截撞击能750KJ以内的落石RXI-025 R5/3/300 钢柱+支撑绳+拉锚系统+缝合绳同RX-025RXI-050 R7/3/300 同RXI-025 同RX-050RXI-075 R7/3/300 同RX-025 同RX-075RXI-100 R9/3/300 同RX-025 拦截撞击能1000KJ以内的落石RXI-150 R12/3/300 同RX-025 拦截撞击能1500KJ以内的落石RXI-200 R19/3/300 同RX-025 拦截撞击能2000KJ以内的落石AX-015 DO/08/250 同RX-025 拦截撞击能150KJ以内的落石AX-030 DO/08/200 同RX-025 拦截撞击能300KJ以内的落石AXI-015 R5/3/300 同RXI-025 同AX-015AXI-030 R7/3/300 同RX-025 同AX-030CX-030 DO/08/200 同RX-025 同AX-030CX-050 DO/08/150 同RX-025 同RX-050CXI-030 R7/3/300 同RXI-025 同AX-030CXI-050 R7/3/300 同RX-025 同RX-025注:上表型号后边数字代表被动防护网的能量吸收能力。
加“050”表示系统最大能量吸收能力为500KJ,“150”表示系统最大能量吸收能力为1500KJ,依次类推。
图3 RX-050型被动网示意图4.2 构件型号4.2.1 钢丝绳网规格型号4.2.1.1 钢丝绳网的规格型号及其表述方法如下:D O/08/□□/□×□网块规格(m)网孔规格(mm)丝钢丝绳直径8mm菱形钢丝绳网代号4.2.1.2 网块规格以展开张紧后的外边缘边长表示有2m×2m、4m×4m、4m×2m、4m×6m、5m×6m、5m×5m、5m×4m、5m×3m等规格的矩形、直角三角形(T)(即前述规格矩形网块的对角线平分,前述规格为直角边长)和斜角菱形(ɑ0)(即前述规格矩形网块的对边平行错动,前述规格为边长)网块;边长负误差不应大于50㎜,正误差不应大于一个网孔边长,角度误差不应大于50。
