影响氧化铁皮颜色的关键因素有哪些
钢铁表面氧化物的组成及影响因素
钢铁产品表面
氧化铁皮的组成及影响因素
目录
一、氧化铁皮定义
二、氧化铁皮组成
三、影响氧化铁皮形成的因素
一、氧化铁皮定义
钢铁制品在加热、热处理或在热状态下进行加工时形成的一层附着在基体表面上的金属氧化物称为氧化铁皮。
二、氧化铁皮组成
各种钢铁制品表面的氧化铁皮的组成及结构都不一样，材质的化学成分（如普碳钢及特殊钢）、加热温度的高低、冷却速度的快慢以及加工方法（退火、淬火）等因素对氧化铁皮的生成都有明显的影响。
一般碳钢的氧化铁皮在575℃以下生成两层：外层为
Fe2O3，内层为Fe3O4。
如果在575℃以上则生成三层：外层Fe2O3，中层Fe3O4，内层FeO。
如果是合金钢，除上述三种氧化层外，还有合金元素的氧化物，如铸铁、硅钢（SiO2）、不锈钢（Cr2O3、NiO）。
三、影响氧化铁皮形成的因素
由于金属的成分、表面温度、加热和冷却制度、周围介质含氧量等因素的不同，氧化铁皮的成分与结构也因之而异。
一般来说，金属的化学性质越活泼、温度越高，金属的氧化速度就越快。
氧化时间长则形
成的氧化铁皮厚度就越大。
铁是比较活泼的金属，各种铁的氧化物、结构也较为疏松，而钢材的轧制及铁制品的加工，多半都是在较高的温度下进行的，因此加快了钢材的氧化速度，促进了钢材表面氧化铁皮的形成。
由于热轧带钢的化学成分、轧制温度、轧制后的冷却速度及卷取温度的不同，带钢表面上所形成的氧化铁皮的结构、厚度、性质亦有所不同。
为什么铁制的东西会生锈
为什么铁制的东西会生锈铁锈是铁与氧气发生氧化反应所产生的一种物质，它通常呈现为红褐色的粉末状。
在日常生活中，我们常常可以观察到铁制品如钢铁、铁器等发生生锈的现象。
那么，为什么铁制的东西会生锈呢？本文将从原因和预防措施两个方面进行探讨。
一、生锈的原因铁制品生锈的主要原因是氧气和水分的作用。
具体来说，以下是导致铁制品生锈的几个主要因素：1. 氧气：氧气是铁发生氧化反应所必需的成分。
铁与氧气接触，会使铁上的电子转移到氧气分子上，形成氧化铁。
这种氧化反应会使铁制品表面逐渐产生氧化铁层，即所谓的铁锈。
2. 水分：水分是铁产生氧化反应的媒介。
铁与水分接触会导致铁表面产生氢氧化铁，然后与氧气进一步反应生成氧化铁。
3. 盐分：盐分也是促使铁制品生锈的重要因素。
当铁制品接触到带有盐分的水，会形成电解质溶液。
这样的溶液会促进电子在铁与氧气之间的传递，加剧铁的氧化反应，加速铁锈的形成。
以上是导致铁制品生锈的主要原因，下面将介绍一些预防铁锈的措施。
二、预防铁锈的措施为了避免铁制品生锈，我们可以采取以下一些措施：1. 防潮：由于水分是产生铁锈的必要条件，因此，保持铁制品的干燥是预防铁锈的重要一步。
可以通过存放在干燥通风的地方，或者使用防潮剂来降低铁制品的潮湿程度。
2. 防锈涂层：在铁制品表面涂上一层防锈涂料是防止铁锈形成的有效方法。
这种涂层可以隔绝铁制品与外界氧气和水分的接触，从而减少或延缓铁锈的生成。
3. 合理使用和保养：合理使用和保养铁制品也是预防铁锈的关键。
比如，在使用铁锅时，避免长时间浸泡在水中，使用后应及时擦干水分。
对于钢铁制品，可以定期清洁并涂上薄薄的油脂层，以保持其表面的防护。
4. 电镀和镀锌：通过电镀和镀锌等方法，可以在铁制品表面形成一层保护层，从而防止氧气和水分进入铁表面。
例如，电镀铬能有效延缓铁锈的形成。
综上所述，铁制品会生锈是由于铁与氧气和水分接触产生氧化反应所致。
通过掌握生锈的原因和采取相应的预防措施，我们可以延缓铁锈的形成，延长铁制品的使用寿命。
铁颗粒呈现颜色的原理
铁颗粒呈现颜色的原理
一、铁的氧化反应
铁在空气中会发生氧化反应,表面生成氧化铁。
氧化铁的组分和含量不同,呈现出不同颜色。
二、三氧化二铁的红色
当氧化铁中含有大量三氧化二铁时,会表现出红色。
这种红色颜色鲜艳,常见于铁锈。
三、氧化亚铁的黑色
氧化铁以氧化亚铁FeO为主时,会呈现出黑色。
这也是我们常见未经处理的铁表面的颜色。
四、磁铁矿的黑色
含有Fe3O4的磁铁矿也会使铁呈现黑色,这种黑色偏灰。
五、颜色的混合
当铁表面不同位置氧化程度不同时,就会出现红黑相间的斑驳色效。
六、细微结构差异
铁表面不同微观结构也会影响颜色,比如生锈时的细微结晶。
七、其他氧化状态
除上述组分外,亚铁酸盐等其他氧化态也会形成其它颜色。
总之,铁颗粒颜色主要与铁表面氧化生成的氧化铁种类及微结构有关,反映了复杂的氧化反应过程。
金属氧化发蓝的原因
金属氧化发蓝的原因
金属氧化发蓝是一种普遍存在于金属表面的现象，它给人一种神秘而美丽的感觉。
那么，金属氧化发蓝的原因是什么呢？
金属氧化发蓝的原因是与金属表面的氧化反应有关。
当金属与氧气接触时，会发生氧化反应，形成金属氧化物。
而金属氧化物中的一种成分是蓝色的，所以金属氧化发蓝。
这也是为什么我们常常能够看到铜器、钢铁等金属制品表面出现蓝色的氧化层。
金属氧化发蓝还与金属的成分和环境条件有关。
不同金属的氧化发蓝程度和颜色也会有所不同。
例如，铜在潮湿的环境中容易发生氧化反应，形成蓝绿色的铜氧化物。
而铁在潮湿的环境中也会发生氧化反应，形成红褐色的铁氧化物。
金属氧化发蓝还可能受到外界因素的影响。
例如，光线的照射会加速金属的氧化反应，使金属表面更容易出现蓝色的氧化层。
而温度的变化也会影响金属的氧化速度，从而影响金属氧化发蓝的程度。
总的来说，金属氧化发蓝是由金属表面的氧化反应引起的。
金属与氧气接触时会发生氧化反应，形成金属氧化物，其中的一种成分是蓝色的，所以金属会发蓝。
金属氧化发蓝的程度和颜色取决于金属的成分、环境条件以及外界因素的影响。
无论是铜器、钢铁还是其他金属制品，它们都会在一定的条件下发生氧化反应，展现出美丽的蓝色。
这种现象给人一种古老而神秘的感觉，同时也让我们对金
属的性质和化学反应产生了浓厚的兴趣。
承钢1780红色氧化铁皮的成因及预防措施
承钢1780红色氧化铁皮的成因及预防措施【摘要】分析了热轧带钢表面红色氧化铁皮生成的原因，影响因素及铁皮种类。
结合现场实际，通过调整化学成份和改进工艺控制过程，有效地防止了红色氧化铁皮的产生，提高了热轧带钢表面质量。
【关键词】热轧带钢红色氧化铁皮工艺参数化学成分1.前言在热轧带钢中，红色氧化铁皮严重影响带钢表面质量。
随着用户对表面质量的要求越来越高，如何提高带钢表面质量成为各大钢厂致力研究的问题。
氧化铁皮在冷轧时严重影响了最终产品的表面质量和带钢表面的喷涂质量，因此，消除红色氧化铁皮十分必要。
本文分析了红色氧化铁皮的成因及影响因素，综合现场生产实际，提出消除红色氧化铁皮的方法。
从试验结果看，效果十分显著。
2.氧化铁皮的形成及种类2.1氧化铁皮的形成在热轧过程中, 热轧板坯的加工温度范围为800~1200℃，在高温氧化性介质中极易生成氧化铁皮。
氧化铁皮的形成是氧由表面向铁的内部扩散, 而铁向外部扩散的过程[1]，随着温度、时间、氧化介质等工艺参数的差异, 导致部分类型的氧化铁皮极难去除。
其中一种颜色呈红色或红褐色，俗称“红锈”。
这种红色氧化铁皮与钢的基体结合较为紧密, 经酸洗后难以去除, 最后导致产品涂漆后出现表面斑点。
2.2 氧化铁皮种类连铸坯在加热炉加热和保温过程中，表面一般生成1~3mm厚的氧化铁皮，称为一次氧化铁皮，一次氧化铁皮经炉后除鳞（1#除鳞）去除；粗轧生成的氧化铁皮称为二次氧化铁皮（也称次生氧化铁皮），在粗轧除鳞（2#除鳞）去除；精轧生成的氧化铁皮称为三次氧化铁皮，在精轧除鳞（3#除鳞）去除。
正常情况下，氧化铁皮在经过除鳞箱后应该被除掉，但当氧化铁皮和基底铁粘附力增强或除鳞压力不够时，氧化铁皮仍会残留在带钢表面，严重影响了带钢表面质量。
钢的表面氧化铁皮主要由FeO、Fe3O4和Fe2O3所组成(如图1)；最外层为Fe2O3，呈红色；中间为Fe3O4，呈黑色；最里层为FeO，呈蓝色5]-[2。
热轧钢板红色氧化铁皮形成原因分析

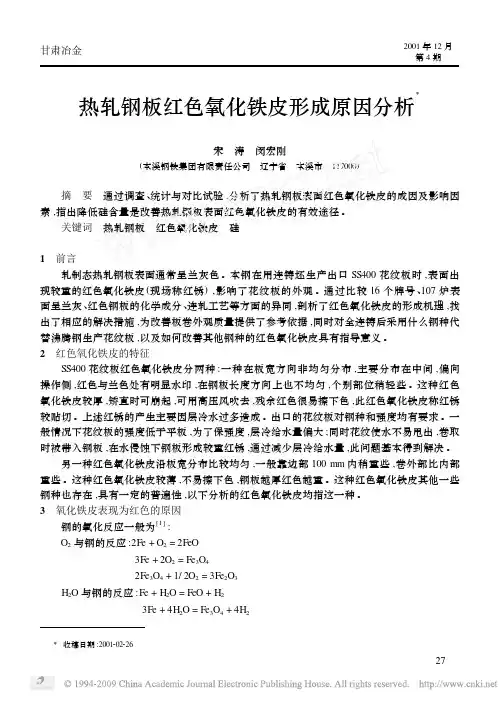

甘肃冶金 2001年12月第4期热轧钢板红色氧化铁皮形成原因分析Ξ宋 涛 闵宏刚(本溪钢铁集团有限责任公司 辽宁省 本溪市 117000)摘 要 通过调查、统计与对比试验,分析了热轧钢板表面红色氧化铁皮的成因及影响因素,指出降低硅含量是改善热轧钢板表面红色氧化铁皮的有效途径。
关键词 热轧钢板 红色氧化铁皮 硅1 前言轧制态热轧钢板表面通常呈兰灰色。
本钢在用连铸坯生产出口SS400花纹板时,表面出现较重的红色氧化铁皮(现场称红锈),影响了花纹板的外观。
通过比较16个牌号、107炉表面呈兰灰、红色钢板的化学成分、连轧工艺等方面的异同,剖析了红色氧化铁皮的形成机理,找出了相应的解决措施,为改善板卷外观质量提供了参考依据,同时对全连铸后采用什么钢种代替沸腾钢生产花纹板,以及如何改善其他钢种的红色氧化铁皮具有指导意义。
2 红色氧化铁皮的特征SS400花纹板红色氧化铁皮分两种:一种在板宽方向非均匀分布,主要分布在中间,偏向操作侧,红色与兰色处有明显水印,在钢板长度方向上也不均匀,个别部位稍轻些。
这种红色氧化铁皮较厚,矫直时可崩起,可用高压风吹去,残余红色很易擦下色,此红色氧化铁皮称红锈较贴切。
上述红锈的产生主要因层冷水过多造成。
出口的花纹板对钢种和强度均有要求。
一般情况下花纹板的强度低于平板,为了保强度,层冷给水量偏大;同时花纹使水不易甩出,卷取时被带入钢板,在水侵蚀下钢板形成较重红锈,通过减少层冷给水量,此问题基本得到解决。
另一种红色氧化铁皮沿板宽分布比较均匀,一般靠边部100mm内稍重些,卷外部比内部重些。
这种红色氧化铁皮较薄,不易擦下色,钢板越厚红色越重。
这种红色氧化铁皮其他一些钢种也存在,具有一定的普遍性,以下分析的红色氧化铁皮均指这一种。
3 氧化铁皮表现为红色的原因钢的氧化反应一般为[1]:O2与钢的反应:2Fe+O2=2FeO3Fe+2O2=Fe3O42Fe3O4+1/2O2=3Fe2O3H2O与钢的反应:Fe+H2O=FeO+H23Fe+4H2O=Fe3O4+4H2Ξ收稿日期:20012022263FeO+H2O=Fe3O4+H2由上述反应可知:钢表面氧化铁皮主要由FeO、Fe3O4和Fe2O3组成。
热轧氧化铁皮的成因及去除方法
热轧氧化铁皮的成因及去除方法摘要：氧化铁皮是热轧窄带钢比较常见的问题。
其根源就是Fe充分氧化成Fe2O3的结果。
本文就主要对热轧氧化铁皮的成因和去除方法进行详细探讨。
关键词：普碳轧制窄带钢；氧化铁皮；因素；去除措施热轧板卷的表面通常呈蓝灰色，并且表面光滑，具有一定的光泽。
但是由于不同钢种的化学成分与轧制工艺不同，有时候钢板表面会出现红色氧化铁皮（俗称红锈），特别是对含硅钢，红色铁皮显得尤为严重[1]。
这既影响产品的外观，又会造成轧辊的磨损加重，以及钢板因铁皮的压入而影响表面质量。
1热轧氧化铁皮的成因高温状态下，钢中Ｓｉ元素含量越高，其产生的氧化铁皮黏性就越大，并越难以去除，因此氧化铁皮的产生与除鱗后铁皮能否彻底清除有直接关系。
热乳过程中，一次除鱗后钢板表面氧化铁皮主要为FeO。
高温度状态下FeO塑性强、不易破碎；但在低温状态排制时，FeO塑性急剧降低易发生破碎，破碎的FeO与空气接触面积增加氧化从而生成Fe2O3。
钢板卷取结束后并没有停止与氧气的氧化反应，进一步使氧化产物中的Fe2O3含量增加，最终表面的氧化铁皮变为红色。
根据热轧工艺过程，可以将板卷表面氧化铁皮可分为三类：一次氧化铁皮，二次氧化铁皮，以及三次氧化铁皮。
一次氧化铁皮为炉生氧化铁皮，即板坯在加热炉加热过程中产生的。
二次氧化铁皮是在粗除鳞后，粗轧过程中产生的。
顾名思义，三次氧化铁皮即在精除鳞后，精轧与层流冷却过程中产生。
本文介绍的是普碳轧制窄带钢的氧化铁皮，此处只考虑一次和二次氧化铁皮。
下面按照热轧的工艺过程，阐述氧化铁皮的成因及对策。
1.1一次氧化铁皮的成因普碳轧制窄带钢在热轧前，往往要在1100~1300℃加热和保温。
在此温度下，钢表面与高温炉气接触发生氧化反应，生成1~3mm厚的一次鳞[3]。
该一次鳞也称为一次氧化铁皮。
一次鳞的内部存在有较大的空穴，一次氧化铁皮为灰黑色鳞层，呈片状覆盖在钢板表面。
鳞层主要成分由磁铁矿（Fe3O4）组成。
热轧板卷红色氧化铁皮的成因及对策
力学性能造成影响 。具体取样位置如图 ２ 所示 。
ＤＳ
ｌ３ Ｉ １ １
ｌ３ｌ ２ １
ｌ１ ３ Ｉ ３
ｌ３ Ｉ ４ １
ｌ１ ３ ｌ ０Ｓ ５
图２ 取样分布图 表 １ 氧化铁皮厚度分布
从铁 皮 的形貌 看 （ 图 ３ ，氧化 铁 皮结 构 比较 力 学性能完全满足要求 ，未见 表面氧化铁皮对卷板力 见 ） 复杂 ，氧化铁皮 内部结构 比较致密 ，氧化铁皮 与基 体 学性 能造成影 响。
的界 面有 凹坑 ，说 明有氧化铁皮压人 的迹象 。外部 为
较松散 的 Ｆ ｅ 。 Ｏ 从力 学性能来看 （ 表 ２ 见 ）试验 钢 的力学性 能较
时 ，没有 形成 Ｆ Ｏ Ｆ ，ｉ ４ ｅ ／ｅＳ０ 的锚状 物 ，易于 清除 。根
囡
加热 过程中会在氧化铁皮层和基体之 间形成铁橄榄 石 据实际情况 ，一般将此类钢种 的出炉温度定位 １４ ２０ 以上 比较合适 。同时加大 除鳞 压力 ，增加粗轧除鳞道
熔 融后 的 Ｆ ｉ 会 以楔形侵 入鳞与铁 质 中，这 样 次 （ ｅＳＯ 便 有条 件的话 ，可 以每 一道次 除鳞 ） ，也可 以有效
鳞 与铁质界 面就形 成 了错 综复杂 的特殊结 构 的鳞 层。 的减少红 色氧化 铁皮 的产生 。通 过采取 上述措 施后 ，
Ｆ Ｏ与 基体 之 间形成 Ｆ ，ｉ ｅ ｅ ｅ Ｏ ． Ｏ共 析产 物 ，Ｆ Ｏ与 实际的结果表 明，带钢表面红 色氧化 铁皮明显减轻或 Ｓ Ｆ ｅ 共 析产 物 之 间存 在较 大 的空洞 。从 上 面 的能谱 结果 者消除 （ 图 １ ） 见 ０。 来看 ｓ 只是富集 在 氧化铁 皮 中的氧化 亚铁 中。温 度 ｉ
为什么钢件表面发蓝（发黑）？原理是怎样的
为什么钢件表面发蓝（发黑）？原理是怎样的为什么有的钢件表面发蓝（发黑）？处理原理及工艺流程是怎样的呢？一、发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁(Fe3O4)。
这Fe3O4薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的Fe3O4呈天蓝色，帮称发蓝处理。
在低温下（约130℃）氧化成的Fe3O4呈暗黑色，帮称发黑处理。
在兵器工业上，常用的是发蓝处理；在工业生产上，常用的是发黑处理。
能否把铁氧化成致密、光滑的Fe3O4关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠(NaOH)、亚硝酸钠(NaNO2)、磷酸三钠(Na3PO4)组成。
发蓝时用它们的熔融液去处理工件；发黑是用它们的水溶液去处理工件。
常用的发黑溶液成分见表一。
此溶液的浓度是1.4g/cm3 ，沸点是130℃。
在此溶液的作用下，铁的氧化程是这样的：Fe→Ma2FeO2→Na2Fe2O4→Fe3O4生产实践经验证明，要获得光亮、致密的Fe3O4膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
二、发蓝（发黑）的操作过程：工件装夹→去油→清洗→酸洗→氧化→清洗→皂化→热水煮洗→检查。
（一）工件装夹要根据工件的形状、大小、设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（二）去油目的是除去工件表面的油污。
经过机架工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响Fe3O4的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表二。
将除油溶液加热到80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
（三）酸洗酸洗目的，是除去工件表面的铁锈。
因为铁锈会阻碍生成致密的Fe3O4层。
即使工件无铁锈，也应酸洗，因为它使油污进一步去除干净，而且酸洗会提高工件表面分子的活化能，有得于下一工序的氧化，能生成较厚的Fe3O4层。
金属板材怎样变色的原理
金属板材怎样变色的原理金属板材变色的原理主要涉及到两个方面，即光的干涉和金属表面氧化反应。
首先，我们来讨论光的干涉对金属板材的变色影响。
当光线照射到金属表面时，部分光线被反射，部分光线被吸收。
反射光线和吸收光线在金属表面发生干涉现象，从而形成不同颜色的反射光。
光的干涉现象与金属板材的厚度密切相关。
当金属板材的厚度符合一定的条件时，即满足光的干涉条件，会形成特定波长的传播模式，从而产生明亮或深色的干涉光斑。
这种现象常见于薄膜和薄片上，比如油膜彩色、彩虹、薄膜干涉等。
其次，金属板材的表面氧化反应也是导致金属变色的重要原因。
金属在空气中与氧气发生氧化反应，产生金属的氧化物。
不同金属的氧化物对于光线的吸收和反射性质不同，使金属表面呈现出不同的颜色。
以铜为例，当铜接触空气后，会与空气中的氧气反应形成一层焦糊状的氧化层，即铜绿。
铜绿色的形成是由于铜的氧化物中的CuO 吸收了红光和黄光，但对绿光具有较高的反射率，所以我们看到的是呈绿色的铜绿。
类似地，铁的氧化物有多种，比较常见的是黑铁氧化物和红棕色铁氧化物。
黑铁氧化物的形成是由于铁与氧气反应形成Fe3O4，该氧化物对光的反射和吸收能力较强，因此呈现出黑色。
而红棕色铁氧化物的形成是由于铁与氧气反应形成Fe2O3，该氧化物对红光具有较高的吸收率，对蓝光具有较高的反射率，因此呈现出红棕色。
此外，金属板材的变色还与表面的微观结构密切相关。
金属表面的微观结构包括微小的颗粒、孔隙或纹理，这些微观结构对入射光的散射和反射产生了不同的影响，导致了金属表面的颜色变化。
总结起来，金属板材变色的原理主要涉及光的干涉和金属表面氧化反应。
光的干涉使金属表面产生特定波长的干涉光，而金属表面的氧化反应则导致不同金属形成不同的氧化物，从而呈现出不同的颜色。
此外，金属表面的微观结构也对金属板材的变色起到重要影响。
希望以上内容能够帮助您理解金属板材变色的原理。
常温铁件发黑的原因
常温铁件发黑的原因
常温下，铁件发黑的原因主要是由于铁的氧化作用。
铁在接触空气中的氧气时，会发生氧化反应，形成铁的氧化物。
这是由于铁表面的铁原子与空气中的氧气发生碰撞和反应所致。
铁的氧化反应可以分为慢速氧化和快速氧化两种情况。
慢速氧化是指铁与空气
中的氧气反应产生铁的氧化物，这种反应速度较慢。
而快速氧化是指当铁表面存在水分或湿度较高时，水分中的氧气与铁发生迅速的反应并形成铁的氧化物，这种反应速度较快。
此外，铁的氧化反应还会受到一些外界因素的影响。
例如，温度的升高会加快
铁的氧化速度，而湿度的增加也会促使铁发生氧化反应。
因此，在潮湿的环境中，铁件更容易发黑。
铁件发黑的氧化物通常为黑色或褐色，给人一种不洁净的感觉。
虽然铁的氧化
反应不可避免，但我们可以采取一些措施来延缓或减少铁件的发黑。
例如，可以在铁件表面涂上一层保护性涂层，使空气与铁直接接触的机会减少。
此外，在存放铁件时，可以选择干燥通风的环境，避免湿度过高。
总之，铁在常温下发黑是由于氧化反应造成的，这是铁与空气中的氧气发生反
应产生铁的氧化物。
了解发黑原因并采取相应的保护措施，有助于延长铁件的使用寿命和外观美观。
高碳钢氧化铁皮控制生产实践
高碳钢氧化铁皮控制生产实践
高碳钢是一种重要的工业材料，具有高强度、高硬度、高耐磨性等特点，广泛应用于机械制造、汽车制造、航空航天等领域。
然而，高碳钢的生产过程中容易产生氧化铁皮，影响产品质量和生产效率。
因此，控制氧化铁皮的生成是高碳钢生产中的重要问题。
氧化铁皮是高碳钢表面的一层氧化物，由于其颜色呈现为黑色或褐色，因此也被称为黑皮或褐皮。
氧化铁皮的生成与高碳钢的成分、温度、氧气含量等因素有关。
在高温下，高碳钢表面的铁与氧气发生反应，生成氧化铁皮。
氧化铁皮的存在会影响高碳钢的表面质量和机械性能，降低产品的使用寿命。
为了控制氧化铁皮的生成，高碳钢生产中采取了多种措施。
首先，调整高碳钢的成分，降低其含氧量。
其次，控制高碳钢的加热温度和加热时间，避免过高的温度和过长的加热时间导致氧化铁皮的生成。
此外，还可以采用气体保护、表面处理等方法，减少氧气对高碳钢表面的影响，防止氧化铁皮的生成。
在实际生产中，控制氧化铁皮的生成是一个复杂的过程，需要综合考虑多种因素。
高碳钢生产企业应该加强技术研发，不断优化生产工艺，提高产品质量和生产效率。
同时，也需要加强质量管理，严格控制产品的表面质量，确保产品符合国家标准和客户要求。
控制氧化铁皮的生成是高碳钢生产中的重要问题，需要采取多种措
施进行控制。
高碳钢生产企业应该加强技术研发和质量管理，提高产品质量和生产效率，为推动工业发展做出贡献。
金属发黑的原理
金属发黑的原理金属发黑是一个普遍现象，这种现象源于金属表面的氧化反应。
金属氧化指的是金属与氧气发生化学反应，形成金属氧化物。
在氧气存在的环境中，金属表面会与氧气发生反应，生成氧化物，导致金属表面变黑。
金属发黑的原理可以从以下几个方面进行解释：1. 金属的活性：金属的活性越高，容易与氧气发生反应形成氧化物。
例如，铁是一种活性较高的金属，在常温下与氧气反应形成铁氧化物，从而导致铁制品表面变黑。
2. 腐蚀反应：金属表面接触到湿氧气或湿度较高的环境中，水分与氧气会发生反应，形成氧化物并导致金属发黑。
这种反应称为金属的腐蚀反应，是一种常见的电化学反应。
在氧气和水的存在下，金属表面的氧化是一个不可逆的过程。
3. 氧化反应：金属在空气中与氧气发生氧化反应，会生成金属氧化物。
金属氧化物是由金属离子和氧化物离子构成的晶体，它们在金属表面形成一层氧化皮。
这层氧化皮一般是黑色或褐色的，从而导致金属表面变黑。
4. 自然氧化：某些金属在自然环境中会自发地氧化。
例如，铜金属的表面在大气中经过一段时间的暴露后，会逐渐形成铜绿锈，也就是铜氧化物。
这个现象在建筑物的铜制品上常见，如古建筑中的铜门、铜灯等。
金属氧化是一种自然现象，但可以通过一些方法来避免或减缓金属的氧化速度，以延长金属制品的使用寿命。
例如，可以使用防锈涂料或金属表面处理技术，涂覆一层保护膜来防止金属与氧气接触；可以在金属表面形成一层被动膜，防止金属进一步氧化；可以通过电镀等方法，在金属表面形成一层保护层。
总之，金属发黑是金属与氧气反应生成金属氧化物的结果。
金属的活性、腐蚀反应、氧化反应和自然氧化是金属发黑的主要原理。
了解和掌握金属氧化的原理，有助于我们更好地保护和使用金属材料。
铁的氧化反应
铁的氧化反应铁是一种常见的金属元素，被广泛应用于各种领域，例如建筑、制造、交通等。
然而，铁的一个缺点就是容易发生氧化反应，导致铁制品的腐蚀和损坏。
本文将深入探讨铁的氧化反应机制、影响因素以及防腐方法等问题。
一、铁的氧化反应机制铁的氧化反应是指铁与氧气结合产生氧化铁化合物的化学反应。
铁的氧化反应可以分为两类：直接氧化和间接氧化。
1. 直接氧化直接氧化是指铁直接与氧气发生化学反应。
当铁在空气中暴露一段时间后，表面会形成一层红棕色的氧化铁膜，即常说的铁锈。
铁锈是一种氧化铁化合物，主要成分是Fe2O3和Fe3O4。
铁锈的形成是因为铁表面的原子与氧气形成氧化铁分子，随着反应的进行，分子不断增多，最终形成厚厚的铁锈层。
2. 间接氧化间接氧化是指铁与其他物质发生反应，生成一种物质，这种物质再与氧气反应，形成氧化铁化合物。
常见的间接氧化反应有以下几种：（1）酸性环境下的氧化反应当铁在酸性环境下暴露一段时间后，会发生间接氧化反应。
这是因为酸性环境中存在大量的氢离子，铁表面的氢离子与氧气形成的水分子反应，生成氧化铁化合物。
（2）氯离子引起的氧化反应当铁在含氯化合物的环境中暴露一段时间后，会发生间接氧化反应。
这是因为氯离子具有极强的氧化性，能够将铁表面的电子转移给氧气，形成氧化铁化合物。
二、铁的氧化反应影响因素铁的氧化反应受到多种因素的影响，下面介绍几个重要的因素。
1. 氧气浓度氧气浓度越高，铁的氧化反应就越快。
因为氧气是铁氧化的必须物质，氧气浓度的增加会促进铁的氧化反应。
2. 温度温度越高，铁的氧化反应就越快。
因为温度的升高会增加铁表面原子的活性，使得铁更容易与氧气发生反应。
3. 湿度湿度越高，铁的氧化反应就越快。
因为湿度会使铁表面的氧化铁层变得更加湿润，增加氧化反应的速度。
4. 酸碱度酸性环境下，铁的氧化反应会更快。
因为酸性环境中存在大量的氢离子，可以促进氧化反应的进行。
三、铁的防腐方法为了防止铁制品的腐蚀和损坏，人们采用了多种防腐方法。
热轧产品红色氧化铁皮成因及消除方法的研究
热轧产品红色氧化铁皮成因及消除方法的研究红色氧化铁皮的成因主要有以下几点：
1.材料原因：钢材本身的化学成分和冶炼工艺会影响红色氧化铁皮的
生成。
高硫、高磷、高铜等元素的含量会加速氧化铁的形成，从而导致红
色氧化铁皮的产生。
2.热处理条件：热轧产品在加热和冷却过程中，温度和时间的控制不
当会促使红色氧化铁皮的生成。
过高的加热温度和长时间的停留时间会加
速氧化反应，从而生成红色氧化铁皮。
3.表面处理：热轧产品在工艺过程中，若未进行适当的表面处理，如
酸洗、除皮等，会使得产品表面存在着化学和物理不均匀的区域。
这些不
均匀性会加速氧化反应，进而产生红色氧化铁皮。
针对红色氧化铁皮的成因，可以采取以下方法进行消除：
1.控制材料成分：通过合理控制钢材中硫、磷、铜等元素的含量，以
降低红色氧化铁皮的生成倾向。
2.优化热处理：加热和冷却的温度和时间是影响红色氧化铁皮生成的
重要因素。
合理控制热处理条件，避免加热温度过高、停留时间过长，有
助于减少红色氧化铁皮的产生。
3.表面处理：在热轧产品工艺过程中，进行适当的表面处理，如酸洗、除皮等，可以减少表面化学和物理不均匀性，降低红色氧化铁皮的生成。
4.精细工艺管理：加强对热轧工艺的管理和改进，优化生产过程中的
加热、冷却、控温等环节，提高产品表面质量的一致性和可控性。
红色氧化铁皮的成因及消除方法的研究对提高热轧产品表面质量具有积极的意义。
通过合理控制材料成分、优化热处理条件、进行适当的表面处理以及精细工艺管理，可以减少红色氧化铁皮的生成，提高产品表面的光洁度和可视度，从而增强产品的市场竞争力。
热轧板卷红色氧化铁皮的成因及对策
热轧板卷红色氧化铁皮的成因及对策毕国喜【期刊名称】《金属世界》【年(卷),期】2012(000)004【总页数】6页(P8-13)【作者】毕国喜【作者单位】首钢京唐钢铁联合有限责任公司,河北唐山063200【正文语种】中文红色氧化铁皮是热轧板卷比较常见的问题，对于含硅钢尤为突出。
其根源就是Fe充分氧化成Fe2O3的结果。
在高温状态下，热轧板卷表面应该形成FeO或者FeO与Fe3O4的混合体。
若除鳞不尽，会导致FeO的压入，并在后续过程中，进一步氧化成Fe2O3，最终形成红色氧化铁皮。
轧辊的剥落也是形成弥散状氧化铁皮的原因。
对于含硅钢，在与普通钢种采取减少在炉时间，增加粗除鳞机压力，定期检查水嘴，增加粗轧间除鳞道次，开启轧辊防剥落水，控制轧制温度等消除氧化铁皮措施的前提下，提高出炉温度，使粗除鳞时表面温度不低于FeSiO4的熔点温度（1173℃），是减少红色氧化铁皮的最佳途径。
热轧板卷的表面通常呈蓝灰色，并且表面光滑，具有一定的光泽。
但是由于不同钢种的化学成分与轧制工艺不同，有时候钢板表面会出现红色氧化铁皮（俗称红锈），特别是对含硅钢，红色铁皮显得尤为严重。
这既影响产品的外观，又会造成轧辊的磨损加重，以及钢板因铁皮的压入而影响表面质量。
在很多文献中对红色氧化铁皮产生的原因及氧化铁皮的结果有叙述。
Okada等人[1]通过研究表明在钢坯表面铁皮达到20μm，轧制温度低于900℃时，无论是含硅钢还是低硅钢都会产生红色氧化铁皮。
同时，他们发现板坯在炉时间过长，造成一次氧化铁皮太厚，难以清除，也是红色氧化铁皮产生的原因。
Fukagawa等人[2]着重分析了含硅钢氧化铁皮的形成机理，他们指出含硅钢中FeSiO4的钉扎作用导致一次氧化铁皮难以除尽，在轧制过程中压入Fe基体，进而氧化成红色氧化铁皮。
Bolt[3]等人详细叙述三次氧化铁皮研究结果及控制措施。
他们主要从精轧温度和时间角度阐述了三次铁皮的形成及控制手段。
铁变黑的原理
铁变黑的原理铁变黑是一种常见的现象，通常是由过氧化氢、空气中的氧气、水等氧化剂与铁发生氧化反应导致的。
在许多情况下，这种氧化可以防止铁进一步腐蚀，并且可以形成氧化铁，这种氧化物通常被称为锈。
然而，在某些情况下，黑色氧化物会对铁件的表面产生损害，并对其机械和化学承受能力产生影响。
铁变黑的主要机制是氧化反应。
通常情况下，根据氧化剂的类型和反应条件，铁可以发生不同类型的氧化反应。
在大气中，铁表面的氧化是由空气中的氧气引起的。
当铁表面暴露在空气中时，铁表面的铁原子会与空气中的氧气相遇，并形成氧化铁的一种形式。
氧化铁的颜色取决于形成时的反应条件和氧化铁的类型。
在铁中，几个不同的氧化状态可以导致颜色变化。
例如，当铁以中性形式存在时，它通常呈灰色或白色的样子。
但是如果铁进一步氧化，例如当铁与浓氢氧化物或氧化亚氮反应时，将会形成深褐色的氧化铁。
从分子层面看，从铁的晶格结构脱离一个或多个电子就会发生氧化反应。
一旦氧化铁形成并累积在铁的表面上，它会形成一种牢固的屏障，保护铁免受进一步氧化。
锈层可以帮助保护铁未被进一步侵蚀、腐蚀和破坏，防止铁失去功能性。
此外，氧化剂就像阳光一样，也可以加速这种变化。
例如，当铁处于湿润的环境中时，水分子可以作为氧化剂，加速铁的氧化并导致铁变黑。
可以通过钝化来防止或减少铁的氧化过程。
钝化是在金属表面上生成一层化合物或氧化物的过程，以减少金属与氧、水或其他化学物质之间的反应。
在许多工业应用中，例如在制造电子产品和塑料制品时，经常使用化学物质和电压以钝化铁和其他金属表面，防止氧化和腐蚀。
总之，铁变黑是由氧化反应引起的一种普遍现象。
这种变化通常是由空气中的氧气、水或其他氧化剂引起的。
通过钝化和其他化学处理方法，可以减少氧化和影响铁的表面性质。
铁青的颜色是否会由于接触其他物质而改变？
铁青的颜色是否会由于接触其他物质而改变？一、铁青的颜色及其起因铁青色，即深灰色，是一种常见的颜色，其色泽深沉、富有质感。
它的形成主要是由于铁元素呈现的特殊化学性质所导致。
铁在自然界中广泛存在，其化学性质稳定而且容易反应。
铁原子与氧原子结合形成的氧化铁就是铁青色的来源。
二、物质对铁青颜色的影响1. 湿气：当铁或铁制品长期暴露在潮湿的环境中，会吸收空气中的水分，与铁表面的氧气发生反应，形成铁锈。
铁锈能够使铁表面变得粗糙不平，并给人一种铁青色的感觉。
2. 光照：在强烈的阳光下，铁表面的氧化铁会发生光解反应，分解成其他氧化物。
这些新的氧化物可能会使铁表面产生色彩的变化，从而改变铁青色的外观。
3. 化学物质：一些化学物质也可能对铁青色产生影响。
例如，硫酸、盐酸等强酸性物质能够腐蚀铁表面，导致铁青色变得不稳定。
而碱性物质可以中和铁表面的酸性物质，使其恢复到原来的铁青色。
4. 温度：当铁受热时，其结构会发生变化，这可能导致铁青色的改变。
例如，高温可能使铁表面的氧化铁消失，使铁呈现出一种金属的光泽。
另外，温度也会加速化学反应的进行，从而影响铁青色的形成和改变。
5. 气候和环境因素：不同的气候和环境也会对铁青色产生影响。
例如，气候干燥的地区，铁的氧化速度较慢，铁青色相对稳定；而潮湿的环境中，铁的氧化速度较快，铁青色可能会发生改变。
三、其他有关铁青色的知识1. 薰衣草灰：薰衣草灰是一种淡淡的灰紫色，与铁青色相近。
它是由具有类似反应性的化学物质所形成，但与铁青色的成因不同。
薰衣草灰常见于植物的花朵、叶片等部位。
2. 铁青色在艺术中的应用：铁青色以其深沉、稳重的特点，在艺术中常被用于表达沉重、寂寞等情绪。
例如，在绘画和摄影作品中，铁青色常被用来营造一种独特的氛围和情感。
3. 铁青色的其他应用：除了在艺术领域，铁青色还广泛应用于建筑、家居装饰等方面。
其深沉的色调能够给人一种稳定、安静的感觉，因此被用来营造舒适的室内环境。
氧化不良原因报告
氧化不良原因报告1. 引言氧化不良是指金属物体表面在暴露于外界环境的情况下，出现氧化反应导致的表面变色、腐蚀或失去光泽的现象。
氧化不良对金属材料的性能和外观都会产生不利影响，因此了解氧化不良的原因对于制定有效的防护措施和提高材料耐久性至关重要。
本报告旨在探究氧化不良的原因，并提供相应的解决方案。
2. 氧化不良原因2.1 外界环境氧化不良主要是由材料与外界环境中的氧气和湿气发生反应而引起的。
以下是一些可能导致氧化不良的外界环境因素：•湿度：高湿度环境会使金属表面更容易受到氧气和湿气的侵蚀，增加氧化不良的风险。
•气候条件：在潮湿、多雨的气候中，金属材料更容易发生氧化反应。
•高温：高温条件下，氧化反应速度加快，金属材料更容易发生氧化不良。
2.2 材料性质材料的物理和化学性质也会影响氧化不良的程度：•材料的纯度：纯度低的材料可能含有一些杂质，这些杂质会加速氧化反应的发生。
•材料的稳定性：某些材料在外界环境中更容易发生氧化反应，导致氧化不良的问题更加突出。
3. 解决方案为了防止氧化不良的发生，我们可以采取以下措施：3.1 包装材料选择选择合适的包装材料可以有效地防止氧化不良的发生。
以下是一些常见的包装材料：•真空包装：采用真空包装可以排除包装材料内的空气，减少氧气的接触，从而防止氧化不良的发生。
•防氧化膜：涂覆一层防氧化膜可以有效隔绝空气和金属材料的接触，防止氧化不良的发生。
•环保包装：选择无污染、低氧化活性的环保包装材料，降低材料品质受到影响的风险。
3.2 表面处理对于金属材料表面的处理也是防止氧化不良的重要措施：•表面涂层：在金属表面涂覆一层防氧化或缓蚀膜，可以有效隔绝空气的接触，防止氧化不良的发生。
•金属镀层：通过电镀、镀锌等方式在金属表面形成一层金属膜，可以增强材料的耐腐蚀性，减缓氧化不良的发生。
3.3 控制环境条件通过控制环境条件也可以减少氧化不良的发生：•降低湿度：采取合适的通风和除湿措施，降低环境湿度，减少氧化不良的风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文摘自再生资源回收-变宝网（）影响氧化铁皮颜色的关键因素有哪些
经大量调查，热轧钢板铁皮呈红色的钢种Si含量较高，Si>0.2%时红锈相对重一些，呈蓝灰色的钢种Si含量较低。
以相同热轧工艺进行轧制试验，其结果与上述调查结论相符。
Si≤0.07%红色氧化色可基本消除，对于厚规格Si还要更低些(Si≤0.05%)。
由此，降低Si含量是解决红锈问题较有效的办法。
(1)含Si量较高的钢，由于铁皮中气孔直径大，空冷时的裂纹容易在氧化铁皮厚度中间停止，除鳞时裂纹与基底金属相平等传播，导致基底金属侧的氧化铁皮易残留下来，所以氧化铁皮剥离性不好。
由于氧化铁皮易残留，导致随后的氧化过程中，Fe2O3比例高，使氧化铁皮呈红色。
含Si0.2%以上的钢，由于加热时在氧化铁皮与基底金属界面产生层状的Fe2SiO4，界面温度在Fe2SiO4的凝固温度1170℃以下时，铁皮对基底的着力增强，剥离性更差，导致红色更重。
(2)对于Si≤0.05%的C－Mn钢，氧化铁皮中气孔小，分布比较均匀，由空冷引起的热应力使氧化铁皮产生裂纹，低Si钢氧化铁皮中由于气孔小，应力松弛缓小，裂纹就沿气孔扩展到基底金属界面。
除鳞时，热应力就在氧化铁皮和基底金属界面作为剪切力起作用，使氧化铁皮从基义金属上剥离开。
由于高温时铁皮剥离性好，在随后的氧化过程中导致铁皮中FeO比例较高，使铁皮呈蓝灰色。
对于边部100mm以内红色相对重一些是由于板坯出炉后边部冷速较快，造成边部温度比中部低，导致除鳞时FeO比中部残留多，所以边部红色相对中部重一些。
卷取前钢板表面覆盖一层冷却水，阻止空气中O2与钢板接触，有利于防止出现红色氧化色。
卷取后钢卷冷却慢(或钢板厚)红色氧化色较重。
由于较厚的钢板，层冷时表面与芯部存在温度梯度，卷取后钢板表面温度回
升，钢卷冷速较慢，与O2反应充分，Fe2O3比例更大，所以红色相对重一些。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网：/?cj
买卖废品废料，再生料就上变宝网，什么废料都有！。
