长距离管道输水工程设计

合集下载

长距离输水管道设计中应注意的的重要问题

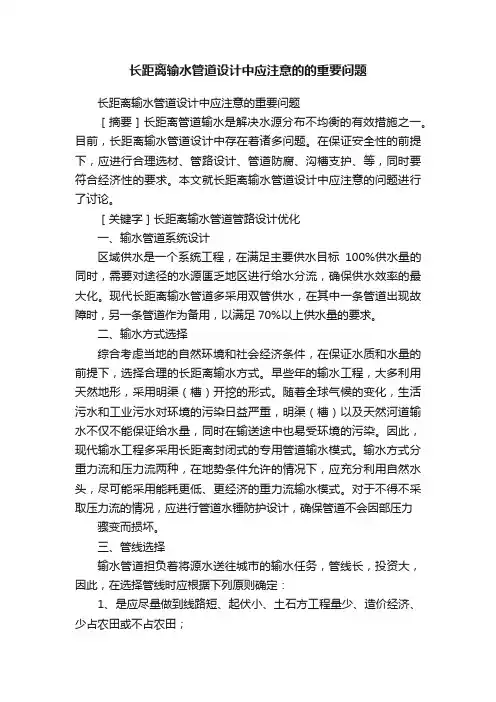

长距离输水管道设计中应注意的的重要问题

长距离输水管道设计中应注意的的重要问题长距离输水管道设计中应注意的重要问题[摘要]长距离管道输水是解决水源分布不均衡的有效措施之一。

目前,长距离输水管道设计中存在着诸多问题。

在保证安全性的前提下,应进行合理选材、管路设计、管道防腐、沟槽支护、等,同时要符合经济性的要求。

本文就长距离输水管道设计中应注意的问题进行了讨论。

[关键字]长距离输水管道管路设计优化一、输水管道系统设计区域供水是一个系统工程,在满足主要供水目标100%供水量的同时,需要对途径的水源匮乏地区进行给水分流,确保供水效率的最大化。

现代长距离输水管道多采用双管供水,在其中一条管道出现故障时,另一条管道作为备用,以满足70%以上供水量的要求。

二、输水方式选择综合考虑当地的自然环境和社会经济条件,在保证水质和水量的前提下,选择合理的长距离输水方式。

早些年的输水工程,大多利用天然地形,采用明渠(槽)开挖的形式。

随着全球气候的变化,生活污水和工业污水对环境的污染日益严重,明渠(槽)以及天然河道输水不仅不能保证给水量,同时在输送途中也易受环境的污染。

因此,现代输水工程多采用长距离封闭式的专用管道输水模式。

输水方式分重力流和压力流两种,在地势条件允许的情况下,应充分利用自然水头,尽可能采用能耗更低、更经济的重力流输水模式。

对于不得不采取压力流的情况,应进行管道水锤防护设计,确保管道不会因部压力骤变而损坏。

三、管线选择输水管道担负着将源水送往城市的输水任务,管线长,投资大,因此,在选择管线时应根据下列原则确定:1、是应尽量做到线路短、起伏小、土石方工程量少、造价经济、少占农田或不占农田;2、是管线走向的位置应符合城市规划要求,并尽可能沿现有道路或规划道路敷设,以利施工和维护;3、是尽可能地减少拆迁;4、是应尽量避免穿越河谷、山脊、沼泽、重要铁路和泄洪地区;5、是管线应充分利用水位高差,当条件许可时优先考虑重力流输水;6、是管线应考虑近远期结合和分期实施的可能。

长距离输水管道工程设计问题探讨

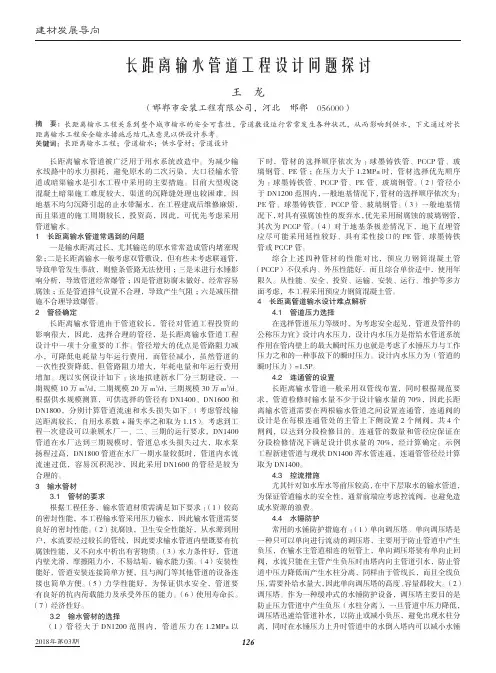

长距离输水管道工程设计问题探讨

建材发展导向2018年第03期126长距离输水管道被广泛用于用水系统改造中。

为减少输水线路中的水力损耗,避免原水的二次污染,大口径输水管道或暗渠输水是引水工程中采用的主要措施。

目前大型现浇混凝土暗渠施工难度较大,渠道的沉降缝处理也较困难,因地基不均匀沉降引起的止水带漏水,在工程建成后维修麻烦,而且渠道的施工周期较长,投资高,因此,可优先考虑采用管道输水。

1 长距离输水管道常遇到的问题一是输水距离过长,尤其输送的原水常常造成管内堵塞现象;二是长距离输水一般考虑双管敷设,但有些未考虑联通管,导致单管发生事故,则整条管路无法使用;三是未进行水锤影响分析,导致管道经常爆管;四是管道防腐未做好,经常容易腐蚀;五是管道排气设置不合理,导致产生气阻;六是减压措施不合理导致爆管。

2 管径确定长距离输水管道由于管道较长,管径对管道工程投资的影响很大,因此,选择合理的管径,是长距离输水管道工程设计中一项十分重要的工作。

管径增大的优点是管路阻力减小,可降低电耗量与年运行费用,而管径减小,虽然管道的一次性投资降低,但管路阻力增大,年耗电量和年运行费用增加。

现以实例设计如下:该地拟建新水厂分三期建设,一期规模10万m 3/d,二期规模20万m 3/d,三期规模30万m 3/d。

根据供水规模测算,可供选择的管径有DN1400、DN1600和DN1800,分别计算管道流速和水头损失如下。

(考虑管线输送距离较长,自用水系数+漏失率之和取为1.15)。

考虑到工程一次建设可以兼顾水厂一、二、三期的运行要求,DN1400管道在水厂达到三期规模时,管道总水头损失过大,取水泵扬程过高,DN1800管道在水厂一期水量较低时,管道内水流流速过低,容易沉积泥沙,因此采用DN1600的管径是较为合理的。

3 输水管材3.1 管材的要求根据工程任务,输水管道材质需满足如下要求:(1)较高的密封性能,本工程输水管采用压力输水,因此输水管道需要良好的密封性能。

供水工程长距离输水管道设计要点浅述

供水工程长距离输水管道设计要点浅述

供水工程长距离输水管道设计要点浅述摘要:水作为城市社会运作的最主要资源.而给排水工程薛需要将其供应到域市的各个主要供水地点.而各个供水地点之间和给排水工程间的距离也是不同的.如果距离过大.则必须采用远距离输浆管道设计来满足供给水需求而远距离的输浆管道由于规格很大,所面益的许多问何题,在短途管网当中都能够被避免,使得远长距膏离输浆管道的设计往往和短途管网设计中有所不同.因此本篇将根据实际情况,对远长距离稔水管网设计的重点问题加以分析。

关键词:供水工程;长距离输水管道;设计要点分析引言:远距离输浆管网规格很大.相应涵盖面较为普遍.代表其所面对的情况较为复杂.很多情况条件都会对其水资源供应有效性产生影响.所以为保证供应有效性.理论上远距离输浆管网工程设计要规避相应影响.但为了在具体匸设中实现这一理论要求,还需要事先做出正确的方案设计c由此表明远距离输浆管道工程方案设计的必要性.有关部门必须为此保持关注1、案例简介和设计特点1.1案例帆述某地距离的输水管道工程主要包括两个部分.即拿水匸工程、输水管线匸工程.其拿水的施工规格均为5万m3/d,位处当地的二个水库周围:该工程项目为在二座水电站中单独建立的地下水泵站,排水泵站工程土建规模均按五万m3/d施工、机械设备均按二点五万m3/d配置;输水管道线路工程为远期的一次性工程:DN1200L=34.5km/根(1根).1.2实例工程为长距离的输浆管线工程设计要求根据实际的施工情况进行分析,我们需要对生活用水的源头安全、降低施工成本、施工埋模面积合理、并且在确保质量中同时需要考虑施工效率、工程管理复杂度、生活能耗等因素,并适当引入新科技,以改善工程建设质量.并达到自行取水、供电模式。

2、实例的工程设计难点2.1环境因素本次工程所接触的自然环境条件相对比较复杂,一般可以包括都市环境、以及郊外自然环境在城市环境当中,若依照短距离管线设计方式,就可以造成长距离管线的局部裸露于外.很容易引起人为损伤,导致工程质址下降,若选择了全段地埋模式,则难免会受到另外管线的影响.两者间往往存有着矛盾.从而也为设计工作带来了困推;在野生环境中,全段地埋管理模式有着优越适应性,但由于野生存有许多野生植被、哺乳动物.此时的水管可能会被植物根部所环绕或是被哺乳动物哨咬,而造成水管的缺损问题。

长距离输水管道工程设计分析

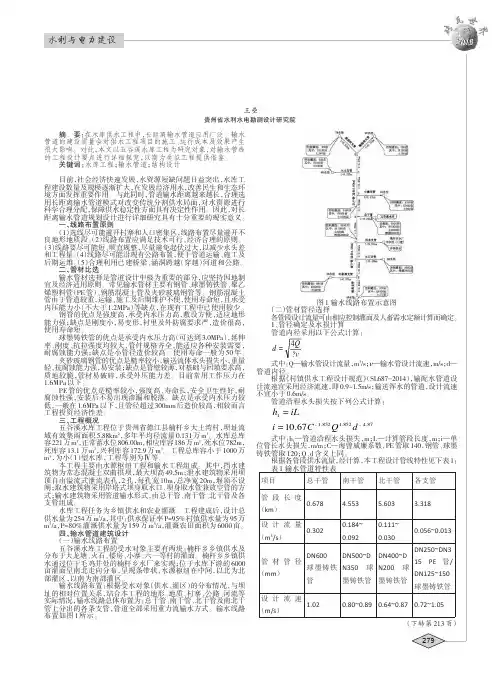

长距离输水管道工程设计分析

2019摘要:在水库供水工程中,长距离输水管道应用广泛。

输水管道的建设质量会对供水工程项目的施工、运行成本及效果产生很大影响。

对此,本文以五谷溪水库工程为研究对象,对输水管线的工程设计要点进行详细探究,以期为类似工程提供借鉴。

关键词:水库工程;输水管道;结构设计目前,社会经济快速发展,水资源短缺问题日益突出,水库工程建设数量及规模逐渐扩大,在发展经济用水,改善民生和生态环境方面发挥重要作用。

与此同时,管道输水距离越来越长,合理选用长距离输水管道模式对改变传统分割供水局面,对水资源进行科学合理分配,保障供水稳定性方面具有决定性作用。

因此,对长距离输水管道规划设计进行详细研究具有十分重要的现实意义。

一、线路布置原则(1)选线尽可能避开村寨和人口密集区,线路布置尽量避开不良地形地质段。

(2)线路布置应满足技术可行、经济合理的原则。

(3)线路要尽可能短、顺直规整,尽量避免起伏过大,以减少水头差和工程量。

(4)线路尽可能沿现有公路布置,便于管道运输、施工及后期运维。

(5)合理利用已建桥梁、涵洞跨越(穿越)河道和公路。

二、管材比选输水管材选择是管道设计中极为重要的部分,应坚持因地制宜及经济适用原则。

常见输水管材主要有钢管、球墨铸铁管、聚乙烯塑料管(PE管)、钢筋混凝土管及夹砂玻璃钢管等。

钢筋混凝土管由于管道较重,运输、施工及后期维护不便,使用寿命短,且承受内压能力小(不大于1.2MPa)等缺点,在现有工程中已使用较少。

钢管的优点是强度高,承受内水压力高,敷设方便,适应地形能力强;缺点是刚度小,易变形,衬里及外防腐要求严,造价很高,使用寿命短。

球墨铸铁管的优点是承受内水压力高(可达到3.0MPa),延伸率、刚度、抗拉强度均较大,管件规格齐全,能适应各种安装需要,耐腐蚀能力强;缺点是小管径造价较高。

使用寿命一般为50年。

夹砂玻璃钢管的优点是糙率较小,输送流体水头损失小,重量轻,抗腐蚀能力强,易安装;缺点是管壁较薄,对基础与回填要求高,质地较脆,管材易破碎,承受外压能力差。

长距离输水管道设计中的若干问题探讨

长距离输水管道设计中的若干问题探讨

长距离输水管道设计中的若干问题探讨摘要:近年来,我国出现越来越多的长距离输水工程。

长距离输水模式打破了传统模式下不同区域条件分割的供水局面,将水资源重新分配。

长距离输水不仅有效解决了饮用水源的水质水量问题,同时还带动了供水产业的发展,促使大型供水企业的形成。

长距离输水对保障城市供水安全、促进各产业经济发展都起到了积极作用。

长距离输水管道的设计是否合理,对整个输水工程的投资、建设、运营管理等方面的影响都极大。

合理的管道设计不仅可以减少工程投资,还对整个输水系统的安全运行有重要作用。

关键词:长距离;输水管道;设计一、长距离输水管道管线的选择在城市用水和农田灌溉的输水系统中,输水管道承担着输送水的任务,由于管线长,需要的投资大,这就需要在选择管线时,实地勘测要细,主要有以下:总体来说,在选择管线时,应尽量选择线路短、造价经济、起伏小、工程量小的线路;在管线的选择时,难免会因为管线而对有些建筑进行拆迁,因此,应尽量减少拆迁;对于管线的选择,不仅要考虑到眼前利益,还应考虑到长远利益;对于管线的走向,其位置应尽量与城市的规划要求相一致,尽可能按照现有的道路或规划道路敷设;充分利用水位高差,如果条件允许,可以考虑重力流输水;线路经历的地形越复杂,就会增加施工的难度和成本,因此,应尽量避免穿越山脊、河谷、沼泽泄洪、铁路等地区。

在在输水管道的选取上,应先在地形图上布线,然后再进行实地踏勘。

严格遵循选线的原则,在设计的过程中,可以设计两条线路,也可以将这两条线路细分为若干个线路,但是都应考虑穿越村庄、引桥、机井等地区,在选择路线后,还应对其进行反复的测量、比较、踏勘,然后确定出最经济、最简便的方案。

二、长距离输水管道管材的选择随着我国城市化的进程不断加快,城市中的生活用水和工业用水需求量都有很大的提高,这就给城市的用水带来了很大的压力,长距离输水工程能够有效的解决这一问题。

目前,我国在输水管道的新材料和新技术上有了很大的进步。

长距离输水管道设计

长距离输水管道设计

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载长距离输水管道设计地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容长距离输水管道设计中的几个问题探讨1长距离输水管道管材的选择随着我国经济发展和城市化进程的加快,城市及工业用水量迅速增加,长距离输水工程是解决用水量迅速增加的主要措施之一。

输水管道在新材料、新技术应用方面有了较大进步。

管道投资占整个输水工程的绝大比重,因此管材的选择应从工程的规模、重要性、管径、工作压力、地形地质、工期、资金等方面综合分析确定,以达到性价比最优。

常用的输水管道有钢管、球墨铸铁管、预应力混凝土管、预应力钢筒混凝土管(PCCP)、玻璃钢管、聚乙烯塑料管(PVC-U)、超高分子量聚乙烯管等,就上述管材选择说明比较如下1.1钢管钢管应用历史较长,范围广,是一种传统的输水管材。

钢管一般选用螺旋焊接与直缝焊接管,具有强度高、可靠性高、适应性强等优点,但耐腐蚀性差,使用寿命一般不超过25年。

为延长钢管寿命,需对其进行防腐处理和保护,其方法可采用涂料加牺牲阳极的复合防腐措施。

钢管内、外防腐采用国家卫生部许可的GZ-2新型高分子防腐涂料,内壁防腐级别为普通级,采用二底二面,漆膜干膜厚80~100μm;外壁防腐级别为重加强级,采用二布四油,漆膜干膜厚280~300μm;牺牲阳极保护块间隔一定距离通过电缆与钢管连接,加强钢管的抗腐蚀能力。

通过涂料加牺牲阳极的复合防腐措施,可使钢管寿命达50年,但施工复杂,工期长,造价较高。

1.2球墨铸铁管球墨铸铁管是上世纪九十年代广泛应用的输水管材,具有强度高、韧性好、延伸率大、耐腐蚀等特点,内壁衬水泥磨光防腐,外壁采用喷锌后涂沥青防腐,采用柔性T型接口,适应变形能力强,止水效果好,是一种较理想的输水管材。

大中型长距离输水管道工程设计体会_给水管理技术讲座PPT

大中型长距离输水管道工程设计体会_给水管理技术讲座PPT
我国从90年代初引进PCCP ,在辽宁大伙房引水工程、南水北 调中线等输水工程以及电力循环水管道工程得到应用。 优点:解决了预应力混凝土管的渗水问题,大口径有价格优势。 缺点:承压低,对运输及吊装要求高,不能磕碰;安装及运行过 程 中发现有钢丝断裂现象,偶有爆管的事故发生。糙率系数稍大 。
(三) 管道材料
C级管(C25、C30、C40) 优 势:耐腐蚀性强,耐久性好;柔性接口,可借角;
抗不均匀沉降性能好;可埋设也可明敷,可以顶 管 施工和水平定向钻进施工等。
施工快,节约工期,施工费用低。 综合造价适中。
(三) 管道材料
PCCP管
PCCP管道最早出现在法国,并在美国得到了充分应用。我 国在大型调水工程中大量使用PCCP管道,生产厂家较多,大口 径 、低压力输水工程有一定的价格优势。
生态用水 ---河道生态补水。
(一) 工程任务与规模
工程规模即输水管道的设计供水能力,要考虑用水量标准,变化系数等。原水输水管道 按照水厂设计规模+ 水厂自用水量+ 水厂之前输水管道的漏损水量。清水输水管道常见2种情 况(1)末端有调蓄水池的按照高日供水量设计;(2)末端无调蓄水池的按照高日高时供水 进行设计。
(三) 管道材料
复合钢管
采用焊接连接 优点:承压能力强,抗腐蚀性能好,机械强度高,糙率低。 缺点:接口的防腐需现场处理,质量控制是关键,施工周期长 ,总水头损失= 管道沿程水头损失+ 管道局部水头损失。
《室外给水设计规范》GB50013:混凝土管(渠)及采用 水泥砂浆内衬的金属管道—谢才公式
大中型长距离输水管道工程设计体会
交流内容
一 长距离输水管道工程现状 二 工程设计体会 三 工程案例简介
一 长距离输水管道工程现状

长距离输水工程设计案例及设计要点

长距离输水工程设计案例及设计要点

长距离输水工程涉及诸多设计要点,其地理位置的特殊性决定了输水管道往往沿线地形高差起伏变化较大,地质条件复杂多变,设计中定线工作和水锤防护问题需要重点考虑。

在重力压力管流中因流速剧烈变化引起动量转换,从而在管路中产生一系列急骤的压力交替变化的水力撞击现象,称为水锤现象[1]。

本文结合实际工程案例,借助Google地图进行选线工作,并利用Bentley Hammer V8i软件建立模型进行水锤计算,通过对方案定线和水锤计算及防护等设计要点进行分析,为后续工程建设提供一定的技术支持。

1工程概况某煤矿位于山西省中部,紧邻国家二级水源保护区———汾河一库,属于保护汾河水源地,煤矿矿井水要求实现零排放。

然而处理后的矿井水回用后仍有余量,约为5000~6000m3/d,处理后的多余水将输送至30km外的铁矿进行再生水利用。

该工程最高日输水规模为7200m3/d,日变化系数K d取1.2。

2方案定线传统的选线工作往往需要设计人员长时间的野外踏勘,工作强度高、选线难度大。

得益于电子地图的发展,Google地图具有强大的地图信息和高程刘浩.长距离输水工程应用案例及设计要点[J].净水技术,2020,39(s1):184-188.LIU H.Design case and design considerations of long-distance water conveyance project[J].Water Purification Technology,2020,39 (s1):184-188.长距离输水工程设计案例及设计要点刘浩(煤炭工业太原设计研究院,山西太原030001)摘要长距离输水工程因距离长易受复杂地形影响,设计难度大。

长距离输水工程中定线工作和水锤防护等问题需要重点考虑。

文中结合实际工程案例,借助Google地图进行选线工作,利用Bentley Hammer V8i软件建立模型进行水锤计算,并模拟出采取水锤消除措施后的水锤变化。

山区长距离输水管道设计施工技术探讨

山区长距离输水管道设计施工技术探讨

山区长距离输水管道设计施工技术探讨随着城市化进程的加快和人口的不断增加,对于水资源的需求也日益增长。

在一些山区地区,由于地形的原因,水资源并不丰富,为了满足当地居民的生活用水需求,就需要进行长距离输水。

而长距离输水管道的设计施工技术就显得尤为重要。

一、设计技术1. 地形测量:首先需要对山区的地形进行测量,明确起点和终点的高差和距离。

通过测量,确定输水管道的走向、高程和隧道的位置。

2. 输水管道选择:在山区地形复杂,地质条件恶劣的情况下,选择合适的输水管道至关重要。

一般可以选择钢管、混凝土管道或者HDPE管道等。

需要考虑管道的耐压性能、抗风雪能力和防腐蚀能力。

3. 施工工艺:针对山区地形的复杂性,需要设计合理的施工工艺,包括挖掘、铺设、焊接、压力测试等环节。

同时需要考虑使用相关设备如吊装设备、隧道施工设备等。

4. 安全防护:在设计输水管道的过程中,需要考虑到山区的自然环境如地震、滑坡等自然灾害,因此需要加强对输水管道的安全防护措施。

二、施工技术1. 隧道工程施工:在山区长距离输水管道设计中,隧道工程是不可或缺的一部分。

需要实施合理的隧道掘进技术,包括爆破、钻孔、支护等技术。

2. 管道铺设:管道铺设是输水管道施工的关键环节,需要在山区复杂地势中进行合理的铺设,同时要考虑到地质条件、涌水等问题。

3. 管道连接:对于长距离输水管道而言,管道连接是一个复杂的问题。

需要选择适合的连接方式,并进行有效的密封,以确保输水管道的稳定运行。

4. 管道防腐:在山区地势复杂、气候多变的情况下,输水管道容易受到腐蚀影响。

需要对输水管道进行有效的防腐处理,以延长其使用寿命。

5. 管道试压:在输水管道施工完成后,需要进行有效的试压工作,以测试管道的密封性能和耐压性能。

山区长距离输水管道的设计施工技术需要考虑到地形复杂、气候恶劣等因素,需要进行科学合理的设计和施工。

在实际工作中,需要充分发挥专业人员的技术优势,确保输水管道的安全运行,为山区居民供水提供保障。

长距离输水管道工程的设计要点分析

长距离输水管道工程的设计要点分析

长距离输水管道工程的设计要点分析现代社会中城市规模变得越来越大,大型城市、超大型城市、卫星城市群等城市类型正成为城市建设的主流。

城市原有附近的水源已经远远满足不了城市发展建设的需要。

长距离输水管道工程正成为城市解决用水困境的主要方法。

本文主要从设计环节的关键节点出发,研究分析相关技术问题。

标签:长距离;输水管道;工程;设计要点新世纪以来,国家为解决西北部地区大型城市的用水困难,开展多项长距离输水管道建设,以此来缓解大城市用水荒和西北部地区气候干旱缺水的困境。

长距离输水管道建设在改善居民生活质量,促进城市发展建设、维护地区生态环境上发挥了重要作用。

一、长距离输水管道工程的方案设计(1)长距离输水管道途经的地质地理环境比较复杂,有山川河流、公路丘陵等,也可能遇到沼泽、湿地等特殊的地质情况,所以在长距离输水管道工程方案的设计中,要坚持科学、安全、合理、性价比高的原则,结合地质地貌的实际情况做好输水方案的设计工作。

(2)输水管道的输水方式主要有两种,一种是重力输水,从高处引水,利用地势的自然高差,进行输水。

一种是加压输水,由于水源地地势较低,需要加压后进行原水的输送。

在长距离输水管道建设中,经常采用的是这两种方式相结合的办法。

要充分考虑地形地貌的变化,既发挥重力输水节约成本的优势,又要考虑管理上的难度,不要舍近求远,在管理里程上增加过多的成本。

(3)在加压输水时,要结合输水管线的长度、自然地势高差情况以及地形因素的影响,做好工程施工方案的前期设计工作。

如果输水管道起、终点高差较大的情况下,可不仅仅采用单级输水的方式,这种方式会带来水泵扬程、功率过高,输水管道承压等级增大,从而提高工程建设投资,同时也会增加输水管道沿线管件压力等级,增大管线建设及维护成本。

在这种情况下,建议考虑多级加压输水方式,为长距离输水管道进行分阶段增压,这样不仅可降低水泵扬程及功率,同时可降低管道承压等级,节省投资。

二、长距离输水管道工程的线路设计(1)选择输水管道的输送线路,要尽量选择线路长度短,途中地质地理条件较好的路线。

长距离输水管线设计

长距离输水管线设计

长距离输水管线设计摘要:介绍长距离输水管线的设计原则、设计特点及设计人员在设计过程中应注意的问题。

关键词:长距离;输水管线;设计Design for Long Distance Water PipelineZHANGJingHANYi-chen(CNPC Northeast Refining & Chemical Engineering Co. Ltd. Jilin Design Institute, Jilin132002,China)Abstract: Design principles and characteristics of long distance water pipeline were introduced. Points for attention of designer in designing were expounded.Key words: long distance;water pipeline;design目前越来越多的新建大型工艺装置,按城市统一规划要求远离城镇居民聚居地,从而导致其距水源地较远,需要长距离输水,来保证装置的安全用水。

以下是对长距离输水管线设计的一些体会。

1.长距离管道输水工程的特点输水距离长,沿途地形条件比较复杂,压力流输水管线有升有降,起伏不平。

根据管线布置要求和运行要求,管路需要安装许多附件,如排气阀、泄水阀、连通阀等。

2.长距离输水管道设计2.1长距离输水管线路径选择(1)管线路径应尽量做到线路短,起伏小,土石方少,造价经济,少占农田。

(2)走向和位置应符合城市和工业企业的规划要求,并尽可能沿现有道路和规划道路敷设,便于施工和维护。

(3)应尽量避免穿越河谷、山脊、沼泽、重要铁路和泄洪地区,并应避开滑坡、塌方以及易发生泥石流和高侵蚀性土壤地区。

(4)管线路径的选择还应考虑近远期结合和分期实施的可能。

2.2长距离输水管道管材的选择合理选择管材对长距离输水工程十分重要,不仅是保证输水管道安全运行的关键,而且还决定工程造价的高低。

山区长距离输水管道设计施工技术探讨

山区长距离输水管道设计施工技术探讨

山区长距离输水管道设计施工技术探讨近年来,随着城市化的发展和人口增加,水资源短缺问题日益突出。

特别是山区地区资源匮乏,水资源更是紧缺,为了解决山区缺水难题,推进山区经济发展,长距离输水管道建设成为山区发展必备设施。

1. 总体布局设计长距离输水管道的总体布局设计是为了保证管道的总利用效益,需要根据输送的水源地、水质条件、水需求地、输送距离等因素,综合考虑管道的输水量、流量、泵站数量、水压等因素的影响,确定最优布局。

同时考虑管道路线的安全性,必须避开山体滑坡、地下水、地裂缝等地质灾害点。

2. 管道基础设计管道基础设计是长距离输水管道建设中非常重要的环节。

传统的施工方式是直接开挖,铺设管道,然后进行填土、筑墙加固,但这种方法在山区地形复杂的情况下,往往会受到地质灾害和土石流等自然灾害的影响。

因此,在设计过程中应该结合地形、地质和气象等因素,采用更加合理的技术措施。

3. 材料的选择山区水源往往来自于山中,水质好、污染小,但由于全球环境问题的严重性,水质已经得到越来越多的关注。

然而,长距离输水管道常常需要贯穿干旱的沙漠地区,外部环境也极具挑战。

所以,需要选择耐腐蚀、抗压、抗磨损的材料来保证管道的安全运行。

常用的管道材料有钢、钢筋混凝土、玻璃钢、高密度聚乙烯(PE)等,可根据不同地质和用途进行选择。

1. 施工前期准备长距离输水管道施工前期的准备是为了保证管道施工的效率、速度和质量。

首先要进行勘测,了解管道路线的地质特征、地形地貌、土石方等情况,确保可靠性,避免出现施工质量问题。

其次是材料的准备,包括管道、阀门、疏通器等,以及工程机械、劳动力等。

还需要制定合理施工方案,合理分配人力、财力、物力资源。

2. 施工过程措施管道施工过程中需要采取安全措施,进行防护措施,给工人带上安全帽和防护眼镜,并及时检查工器具的状况,以确保工具及操作环节安全可靠。

其次,需要保护环境,防止土方、水泥灰块等堆积在建筑物周围,造成二次污染。

长距离输水管道工程规划设计要点归纳总结

长距离输水管道工程规划设计要点归纳总结

长距离输水管道工程规划设计要点归纳总结长距离输水管道工程规划设计要点归纳总结随着城市化进程的快速推进和经济的发展,长距离输水管道工程在现代社会中具有重要的意义。

在规划和设计长距离输水管道工程时,需要考虑诸多因素,包括市场需求、技术可行性、环境影响、安全等。

本文对长距离输水管道工程规划设计的要点进行了归纳总结。

首先,在长距离输水管道工程的规划设计中,需充分考虑市场需求和供水保障。

市场需求的分析可以基于城市人口增长、工业用水需求和农田灌溉等要素来进行,通过合理的市场需求预测,可以制定出合理的输水管道设计方案。

而供水保障则是基于市场需求和水源的条件来确定输水管道的规模和容量。

其次,技术可行性是长距离输水管道工程设计的关键。

在选择输水管道的材料、布置方式、输水方式时,需要考虑到工程技术的可行性和经济性。

材料的选择需要基于输送水质、压力要求、输水距离等因素进行,常见的材料包括钢材、水泥管、塑料管等。

布置方式包括地下埋设和地面架空两种方式,需要根据具体情况选择合适的方式。

输水方式包括重力输水和泵送输水两种方式,选择时需考虑输水起点和终点的高差、输水量等因素,并对输水压力进行合理调整。

第三,环境影响评价是长距离输水管道工程规划设计中不可忽视的因素。

建设任何工程都会对环境产生一定的影响,因此需要进行详细的环境影响评价,并制定相应的环境保护措施。

在输水管道的选线过程中,需要避免对生态环境的破坏,尽量减少土地利用和生物多样性的影响。

在建设过程中,需要采取措施减少噪声、振动、灰尘等对周围居民生活和健康的影响。

同时,还需要考虑输水管道的维护和修复对环境的长期影响。

最后,安全是长距离输水管道工程设计的重要考虑因素之一。

输水管道的安全包括管道的结构安全和安全运行。

在设计时需要合理选择材料、管径和管壁厚度,确保管道能够承受正常运行条件下的压力和荷载。

此外,还需要设计合理的防止管道泄漏和爆破的措施,确保输水过程中不会对人员和环境造成损害。

长距离输水管道工程设计问题思考

长距离输水管道工程设计问题思考

长距离输水管道工程设计问题思考摘要:中国在水资源分布上存在严重的不均衡现象,为有效改善此类不良现象,做好对不同地区的水资源输送工作则有着较高的重要性。

在此情况下,长距离输水模式得到了广泛运用,不仅有效解决了水源质量的问题,还推动了各个地区供水产业的全面发展,以此形成了许多供水企业,这在一定程度上也带动了地区经济发展。

对于此项工程而言,管道设计的合理性,会对整个工程的建设、投资等多个方面造成较大的影响。

科学、规范地工程设计不仅能够减少成本支出,还能够有效提升水源输送质量。

基于此,文章针对长距离输水管道工程设计问题展开了深入分析。

关键词:长距离输水;管道;工程设计在多方面因素的影响下,国内水资源分布存在较为显著的差异,再加上在工业行业的高速发展下,部分工厂在生产过程中未能针对废水、污水进行合理的处理就将其排放至河流当中,而这也就导致水资源受到污染,使得水资源的总量进一步减少,对地区经济的发展带来了极大的影响。

对此,为有效改善此类不良现象,相关部门不仅需要加大对环境的保护力度,做好对工厂的管理,还需要充分运用长距离输送的方式,为地区输送大量优质的水资源,以此充分满足城市发展过程中对水资源的各项需求,从而实现对整体水资源的合理划分,有效改善水资源缺少的不良现象[1]。

在实际开展此项工程建设时,对于管道方面有着较高的标准,若管道设计不符合工程需求,将会直接对输水质量造成不良影响。

所以,有必要针对现阶段长距离输水管道中存在的设计问题展开深入分析,以此为提升输水工程质量提供有力的支持。

1.管道管线的合理选择在建立城市用水地输水系统时,该管道的任务主要为水资源地输送,而由于整个工程在建设过程中的管线相对较长,实际投资相对较大,所以相关部门在开展管线的选择工作时,还需要开展对工程建设场地的勘测工作,以明确具体建设需求,为工程建设的高质量开展提供准确的数据依据。

在此阶段,相关工作人员需要注意以下内容:①在开展对管线的选择工作时,应当在严格依据实际建设需求的情况下选取线路相对较短、成本支出较低的线路。

长距离输水工程的设计与施工

长距离输水工程的设计与施工

长距离输水工程的设计与施工随着人类对水资源需求不断增加,长距离输水工程成为保障城市和农田供水的重要手段。

长距离输水工程的设计与施工是一个复杂而细致的过程,需要综合考虑地理条件、水质要求、管道材料等各种因素。

在本文中,将探讨长距离输水工程的设计与施工的关键要素。

首先,长距离输水工程的设计需要充分考虑地理条件。

地理条件包括地形、地质和气候等方面。

在山区地区,地形复杂,如何选择适当的走向和高差巧妙解决,是设计者首要考虑的问题。

地质条件也是不容忽视的,如果地质条件复杂,需要进行详细的勘探和分析,确保输水工程的稳定性和安全性。

此外,气候因素也需要考虑,例如气温变化对管道材料和输水效率的影响。

其次,设计阶段还需要综合考虑水质要求。

不同用途的水质要求各不相同,例如农田灌溉和城市供水需要不同类别的水质。

而在长距离输水过程中,水质往往会发生变化,因此设计者需要选择适当的处理技术和设备,以满足不同水质要求。

在施工阶段,材料的选择是十分关键的。

传统的长距离输水工程多采用水泥、铁管等材料,但随着技术的不断发展,新型材料的应用也得到了推广。

例如,高密度聚乙烯管材具有优良的耐磨性和耐腐蚀性,适用于长距离输水工程。

在施工中,还需要注意管道的连接方式和施工质量,确保输水工程的可靠性和安全性。

此外,长距离输水工程还需要考虑环境和经济因素。

在设计过程中,应尽量减少对自然环境的影响,选择合适的走线和施工技术,减少土地开发和破坏。

同时,设计者还需要综合考虑经济因素,选择成本合理的材料和施工方案,以提高输水工程的经济效益。

总结起来,长距离输水工程的设计与施工需要充分考虑地理条件、水质要求、材料选择以及环境和经济因素。

设计者和施工人员需要具备多学科综合能力,能够综合分析和解决问题。

未来,随着科技的不断进步,长距离输水工程设计与施工将进一步优化和改进,为人类提供更好的供水保障。

山区长距离输水管道设计施工技术探讨

山区长距离输水管道设计施工技术探讨

山区长距离输水管道设计施工技术探讨随着城市化进程的加快,水资源日益紧缺,特别是一些山区地区,由于地势复杂、地形崎岖等原因,导致水资源供应难题日益突出。

为了解决这一问题,山区长距离输水管道成为一种重要的解决方案。

本文就山区长距离输水管道设计施工技术进行探讨。

一、山区长距离输水管道设计要点1. 管道材料选择山区长距离输水需要考虑地形复杂、地质条件差等因素,因此在选择管道材料时,应选择质地坚固、抗压、耐腐蚀的材料,如钢管、复合管等,以保证管道在山区的复杂环境下长期稳定运行。

2. 管道敷设线路选择山区地形复杂,地势崎岖,管道敷设线路需要综合考虑地形地貌、地质条件、人工成本等因素,合理规划管道线路,降低工程难度和成本。

3. 设计合理的排水系统山区地区降雨较多,为了避免水文灾害对管道的影响,需合理设计排水系统,排水沟、排水管道等设施,以保障管道长期安全运行。

4. 采用智能监测技术山区长距离输水管道设计中,应利用智能监测技术,对管道进行实时监测,及时发现问题并采取措施,保障管道安全运行。

1. 土建工程施工山区长距离输水管道施工需要进行较多的土建工程,包括挖掘、填埋、支模、混凝土浇筑等。

施工过程中需要严格按照设计要求进行,并且要考虑到山区地势复杂、地质条件恶劣等情况。

2. 管道连接工艺管道连接是山区长距离输水管道施工的重要环节,需要采用适当的焊接、连接工艺,确保连接牢固、密封可靠,避免因管道连接问题导致的漏水等安全隐患。

3. 设备选择与运输山区地区路况复杂,设备运输较为困难,因此在施工前需要选择合适的设备,并对设备进行合理的运输安排,以保证设备能够及时到达施工现场,确保施工进度。

4. 安全施工山区长距离输水管道施工需要做好安全防护工作,包括施工现场的安全防护设施、作业人员的安全教育培训等,确保施工过程中不发生安全事故。

1. 地形复杂、地质条件差在山区长距离输水管道设计施工中,地形复杂、地质条件差是一个重要挑战。

山区长距离输水管道设计要点分析

山区长距离输水管道设计要点分析

山区长距离输水管道设计要点分析发布时间:2023-02-17T01:59:22.967Z 来源:《工程建设标准化》2022年第19期作者:高绍涌[导读] 山区长距离输水工程,对受水区的影响非常大高绍涌丽江市水利水电勘测设计研究院有限公司云南丽江 674100摘要:山区长距离输水工程,对受水区的影响非常大。

由于山区地形复杂,管道敷设运行的问题较多,可能会导致受水区供水不足,无法保证水质量。

所以在本文研究中,注重分析山区长距离输水管道问题,提出相应的设计要点,仅供参考。

关键词:山区;长距离输水管道;设计要点山区长距离输水工程,对受水区以及工程沿线的安全性影响大。

当山区地形复杂时,则管道起伏明显,极易出现爆管问题,危害供水安全。

为了确保管道输水安全性,按照不同敷设环境,深入分析安全措施,比如防水锤、泄水、排气、联通管,同时要选择适宜的管道压力,制定不同突发事件的应对措施,保障运行安全性。

1、山区长距离输水管道的选择1.1管道路径的选择在供水系统中,输水管道负责输送水源。

输水管道的管线长,整体投资大,因此要慎重选择管道路径。

在选择管道路径时,要遵循以下要点:第一,管道路径选择时,优选起伏小、短线路的路线,减少工程量,节省投资降低投资。

第二,管道路径的选择,应当规避构筑物、建筑物,以免造成拆迁问题。

第三,立足于发展眼光,多了解管线途经区域的发展规划不能过度关注眼前利益,从而丧失长远利益。

第四,在确定管道的走向时,管道走向应当满足城市村镇规划的要求,严禁破坏现有规划。

第五,合理应用水位高差,借助重力流实现输水非必要不提水。

1.2管道管材选择当前,我国的输水管道材料、技术获得了显著进步,在管道输水工程中,管道投资的占比大。

所以在选择管材时,应当分析多项因素,例如工程规模、资金与技术投入、管径等,保证方案的经济性、实用性。

当前,我国管道工程常用的管材,涉及到钢管、铸铁管、玻璃管、预应力管、PE管、PVC管、聚乙烯钢丝骨架网等。

大中型长距离输水管道工程设计方案及案例分享

大中型长距离输水管道工程设计方案及案例分享

交 流 内 容工程设计体会二工程案例简介三长距离输水管道工程现状一长距离输水管道工程现状一(一) 长距离调水目的解决缺水问题:我国人均水资源拥有水量少,且时空分布极不均匀。

总体而言:(二)输水方式《室外给水设计规范》要求:原水输送宜选用管道或暗渠(隧洞),输送原水,(三)输水管道工程设计流程工程任务和规模初步选线测量、勘探比选推荐输水线路管道水力计算管道材料比选管道附属设施过渡过程(水锤)计算投资估算工程初步设计工程施工图设计可行性研究初步设计施工图设计专题工程设计体会二(一) 工程任务与规模城市供水对象:生活用水、建筑三产用水、浇洒道路绿地、河道景观等。

(一) 工程任务与规模工程规模即输水管道的设计供水能力,要考虑用水量标准,变化系数等。

原水输水管道(二) 管线布置n管道布置主要影响因素(三) 管道材料n 金属管道:球墨铸铁管、普通钢管、复合钢管球墨铸铁管钢丝网骨架PE管PCCP钢管(三) 管道材料n球墨铸铁管目前球墨铸铁管已逐步扩展到自来水、水利、污水、n PCCP管n普通钢管焊接钢管通过钢板或钢带经过卷曲成型后焊接n复合钢管(四) 管道水力计算管道总水头损失公式一:海曾威廉(Hazen-Williams)公式:公式二:谢才(Chezy)公式:i——单位长度管道的水头损失(水力坡降)曼宁公式适用于水力粗糙区,适用条件为: 0.1m≦R≦3.0m;0.011≦n≦0.04糙率系数在方案设计、项目建议书及可行性研究阶段,管道的局部水头损失可按沿程水~10%进行估算,具体比例取值应综合考虑管路沿线的地形复杂程度、管道长度及阀件、管件的数量来确定,在初步设计、招标设计及施工图设计阶段,须按上述公式计算管道的局部水头损失。

水头损失计算不宜过于保守,水泵扬程计算不应留过大裕度。

对于设计流速和运行压力较低且管道较短的简单有压重力流输水系统,水锤有压输水系统经水锤计算分析采用水锤防护措施后,瞬态特性参数应满足以下要求:n 1 、包括最不利工况下水锤压力的管道设计压力不宜超过1.3~1.5 倍管道工作压力;(五) 管道附属设施n检修阀的种类n作 用:大量排气:管线第一次通水时,及时排出空管时的大量空气阀体n主要作用:引水工程中主要用于流量调节或作为减压阀使用,工程案例简介三在输水线路上设置3座调压塔后,各支线末端设置调流水锤防护措施:在主管线桩号K14+420附近设置一座顶部高程为101.0m;在桩号K32+900附近设置一座单向调压塔该项目为蒙古国OT矿工程提供生产及生活供水,在矿区外约32km~67km处蒙古国OT矿供水管道工程管线蒙古国OT矿供水管道工程兰州第二水源工程为我公司EPC项目,工程从刘家峡水库引水,经31.5km的有压隧洞引入兰州市。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

浅谈长距离管道输水工程设计
摘要:长距离输水管道目前已在城市供水,农灌泵站等领域中广泛采用,而输水管道设计合理与否,将对工程投资、施工、运行管理等方面产生很大影响。

本文对长距离管道输水工程中管材的选择、输水管道的数量、通气及输水管道的粗糙系数n值选取等技术问题,进行了探讨。

关键词:长距离管道输水;管材管道;选择
1长距离输水管道管材的选择
合理选择管材对长距离输水工程十分重要。

不仅是输水管道安全运行的关键,而且还决定工程造价的高低。

管材选择应根据管径、内压、外部荷载,管道敷设区的地形、地质、管材的供应,按照施工方便、运行安全、经济合理的原则确定。

在城市长距离输水工程中,管道直径大都在1m以上,管道输水工程常用的管材有球墨铸铁管、钢管、预应力钢筋混凝土管、预应力钢筒混凝土管、玻璃钢复合管道。

1.1大口径球墨铸铁管
大口径球墨铸铁管用于国内输水工程已有10a时间,在生产、使用过程中已经积累了一定经验。

球墨铸铁管的特点是强度高韧性大、耐腐蚀能力强,并且接口采用“t”型接头,施工安装方便,有很强的适应地基变形和抗震能力,但价格较贵。

1.2钢管
钢管应用历史悠久,范围广,是一种常用的安全管材。

优点是适应性强,加工灵活方便,可承受较高的内压。

缺点是不宜承受较大的外荷载,一般超过4m时,就要考虑加固处理。

另外,钢管防腐麻烦,总造价高,一旦防腐处理不当,将直接影响其使用寿命和输水能力。

钢管还应根据工程的具体情况考虑伸缩节等措施,以保证输水安全。

1.3预应力钢筋混凝土管
预应力钢筋混凝土管在我国应用较为广泛。

一度成为长距离输水工程的主要管材。

其特点是工程总造价低,抗震性能及水力条件好,不需做防腐处理,是一种适合长距离重力流输水的经济管材。

其缺点是笨重、运输及施工不方便。

由于工艺原因存在空鼓或出现承口圆形不规则等,易引起渗漏。

1.4预应力钢筒混凝土管
预应力钢筒混凝土管不仅具备预应力钢筋混凝土管及钢管的双重优点,而且弥补了各自的不足之处。

其接口为特制承插口,尺寸精度高、密封性好。

预应力钢筒混凝土管用钢量为一般同径钢管的30%,价格比钢管便宜,并且内壁光滑,粗糟系数较小,水流条件好。

1.5玻璃钢复合管
玻璃钢复合管道重量较清,强度高,水力特性极好(粗糙系数n 值一般在0.008~0.01之间),耐腐蚀性能强,不需做专门防腐处
理,运输安装方便,但价格偏高。

从安全可靠性考虑,根据比选及经验,管材质量应作为第一因素,钢管(在保证施工质量,特别是防腐质量的条件下)及球墨铸铁管都具有很高的安全可靠性;从管材价格考虑,预应力钢筋混凝土管优于其他4种管材。

以上5种管材,各有优缺点。

长距离管道输水的压力一般不太高,大都在0.6mp以下。

只要能保证管道的制造安装质量,结合目前国情及建设单位的财力,从安全可靠性和综合造价考虑,预应力钢筒混凝土管可作为长距离管道输水工程管材的首选。

2长距离输水管道的数量
为保证安全供水,设计规范要求输水干管不宜少于2条,当有安全贮水池或其他安全供水措施时,也可修建一条输水干管。

输水干管和连通管的管径及连通管根数,应按输水干管任何一段发生故障时仍能通过事故用水量来计算确定,城镇的事故水量为设计水量的70%。

长距离输水工程一般都是双管(等径管或管径相差较小的管道)输水。

当任何管段发生故障时,仍可以保证输送设计流量70%的水量。

在双管输水管上,每隔一定距离设置连通管一处,以便发生管道事故时检修。

每根管道的设计流量为总输水流量的50%。

设置连通管时,连通管之间的距离相近,这样在管段出现故障时,影响输水能力最小。

考虑到不同工程的具体情况,在布置连通管线的位置
时,连通管的间距为3~4.5km。

为了保证单管输水的事故水量,提高供水安全性,增加安全水池是必需的。

单管输水的设计流量是按最高日供水量设计的,而安全水池主要是调节管道事故流量的构筑物,其容积设计时就不必按最高日供水量设计,仅考虑管道出现故障时,由安全水池供应的事故水量即可。

水池容积一般根据管道的尺寸、管材种类、工程所在地的交通及气候条件、管理部门抢修管道的能力等条件确定。

安全水池的位置根据工程的具体情况既可以设在水厂附近,也可设在管道的末端。

3长距离输水管道的通气
长距离输水管线能否正常运行,管线上设置排气阀是极为重要的。

在长长的输水管道中积聚着气体,这些气体需要通过排气阀迅速排除,否则将减少过水断面,产生气阻,影响管道的输水能力。

当向管道进水时,管内气体排出越快,进水速度也越快,如果进水水压过高,且管道排气不畅,往往会发生水锤事故。

因此,需要在管道的每一个高点或易产生水柱拉断的地方安装通气阀,以便能排除管道内积存的气体,保证管道通水能力,防止水锤发生。

在管道出现负压时及时向管道内吸入空气,在水柱相撞时起缓冲作用,以降低水锤压力,防止破坏管道接口或管道本身。

解决输水管道的通气问题,应依据输水管线的纵断图,在管线起伏段应视情况而增设通气阀,在输水管道隆起点上设通气阀。


于输水管道中水气两相流的流态复杂,除了合理的确定通气阀的数量及位置,对通气阀的种类与性能也要充分重视。

实践证明,在管线上合理的设置优质通气阀,对保护管线正常运行极为重要。

4长距离输水管道粗糙系数n值
球墨铸铁管和钢管采用水泥砂浆内衬的粗糙系数与预应力钢筋混凝土管及预应力钢筒混凝土管是一致的。

旧规范规定混凝土管的n值为0.013,新规范只给了n值的取值范围为0.011≤n≤0.04。

管道水力计算一般情况下多采用曼宁公式。

对于管道水力计算,n 值的选取是关键。

选择n值的大小,对短距离输水影响甚微,但对长距离输水的影响不可忽视。

通过对几个设计n值取0.013使用预应力钢筋混凝土管的工程进行实测研究,求得n值均在0.012~0.0121之间(含局部损失)。

如果用实测的n值,对所测工程进行复核,当管径和原设计水力坡降不变时,其输水能力增加占原设计水量的16%~17%,可见n值对长距离管道输水影响甚大。

由于近来制管工艺和技术的进步,管壁的光滑程度愈来愈好。

依据工程实践经验,如果输水工程采用上述4种管材,n值取0.012是比较符合工程实际的。

长距离管道输水工程涉及到设计方案、设计依据等许多技术问题,且与施工及运行管理有密切关系。

近年来长距离输水工程愈来愈多,技术问题也愈来愈复杂,该领域已积累了一定的工程经验,随着今后更多长距离管道输水工程的实践,这方面的成功经验将更
多,工程的设计、施工及运行管理等诸多方面将更加完善。
