3.是训练学生手脑并用、培养设计思维和启发创意灵感的重要方式。设计是 一种创造性的活动，我们的工业设计专业应该培养既有一定的专业技能，又具 备创造性思维能力的全面人才。
4.是表达设计师个性风格的一种重要表现形式。设计是一种文化行为，工业 设计是通过对产品的营造而去表现人们的精神追求。
手绘表现 技法教程 .工业设计篇
2. 变化线 变化线是一条粗细深浅都发生变 化的线。它使画面显得很有立体感 和真实感。
3. 机械线 机械线是使用工具画出的，干净 而利落，快速而精确。
手绘表现 技法教程 .工业设计篇
第二章：基础部分 训练前的准备
线条与笔触
4. 徒手线 徒手线柔和而富有生机，可以很 快地勾勒出小尺度的物体。它能充 分调动你的右脑，是你更富有创造 力。但徒手线的缺点是比机械线费 时。
第二章：基础部分 训练前的准备
手绘表现 技法教程 .工业设计篇
第二章：基础部分 训练前的准备
一、工具与应用材料 手绘表现的种类很多，在基础练习到成品表现的学习过程中，我们不但 能接触到很多应用工具和辅助材料，而且不同的表现形式、手法对画具及 材料也会有不同的要求。 工具：纸张、铅笔、钢笔、针管笔、彩色铅笔、马克笔（水性、油性）、 色粉笔、毛笔、板刷、直尺、蛇尺（云尺、弧形尺、圆形模版椭圆 模版）、调色板、盛水工具、画板、水溶胶带或乳胶 。 可根据使用绘制工具、颜料来分类：水粉、水彩、透明水色、马克笔、 彩铅笔（水溶性，不可溶性）、色粉笔等。
8. 3-D线 粗细两条线离的很近时会产生三 维的效果。有助于提高画面的质量。 9. 强调线 强调线也叫轮廓线，用来强调物 体的轮廓。由于强调线比较突出、 随意，所以一般很少用在精细的作 品中，但常用在产品平面、立面和 剖面图中。 10. 顿—走—顿线 带有明确的起点和端点的线条， 可以使画面更加生动，而且使人产 生线条粗细一致的错觉。
工业产品造型设计表现手绘效果图(共 37张PPT)
• 圆套圆的训练
圆套圆是一种多面组合， 把握不好圆套圆之间的 关系，圆形的组面就难 以成立。圆套圆在产品 设计的表现和产品的结 构上起着举足轻重的作 用。
• 组合形的训练
• 特定形态
这种特殊造型在勾画时要在一定状态下进行扭转才 能获得，如对车轮挡泥圈与车身拱形的勾画，就要 在扭转行笔的状态下完成。（半切形、回转形、绕 转形等）
形体塑造及黑白灰素描关系
• 形体塑造 物体结构比较明显的，各平立面上的笔 触过渡可以明显一些，并把黑白灰三个面 区分开。特别注意提亮面、亮线时要在转 折处提，三条亮线要有粗细、深浅之分， 可以在三条亮线交汇处点高光。
• 凹凸表现 在平面上的凹凸表现，一定要把暗线和亮 线画好。要注意亮线的位置不能画错，画 凹面时可以画一点投影来增加凹面的层次。 在曲面上的凹凸表现要处理好亮面和高光， 提亮线时一定要流畅有变化。
第二章 基本要素的训练
第二章 基本要素的训练
• 正圆的画法
1.在纸面上先画一个正方形。 2.在正方形四边进行环绕。注意力控制在正方形的内侧。（手的运转速 度适当） 3.注意坐姿，视野尽量拉大。 4.落笔之前，笔与纸之间必须保持2-3mm的距离，然后手执笔悬空转动 以调整行笔轨迹。 5.最后检验。 注意：把握速度非常关键。
注意观察： *任意形态的R角是怎样从一 个面转向另一个面？ *如何从小R角向大R角变化？ *面与面之间如何穿插？
• 断面辅助线的运用与表达
含义：辅助表达形态断面的线。明确形态间的相互 关系，使形态的阴阳、转折、凹凸、曲度、变换等 清晰可见。
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
31、知技并重，德行为先。 32、生活的理想，就是为了理想的生活。 —— 张闻天 33、贫不足羞，可羞是贫而无志。 —— 吕坤 34、你若要喜爱你自己的价值，你就得给世界创造价值。 —— 歌德 35、社会犹如一条船，每个人都要有掌舵的准备。 —— 易卜生 36、人生不是一种享乐，而是一桩十分沉重的工作。 —— 列夫· 托尔斯泰 37、生活只有在平淡无味的人看来才是空虚而平淡无味的。 —— 车尔尼雪夫斯基 38、先相信你自己，然后别人才会相信你。 —— 屠格涅夫 39、谁给我一滴水，我便回报他整个大海。 —— 华 梅 40、对人不尊敬，首先就是对自己的不尊敬。 —— 惠特曼 41、一个人的真正伟大之处就在于他能够认识到自己的渺小。 —— 保 罗 42、自我控制是最强者的本能。 —— 萧伯纳 43、勿以恶小而为之，勿以善小而不为。惟贤惟德，能服于人。 —— 刘备 44、要使别人喜欢你，首先你得改变对人的态度，把精神放得轻松一点，表情自然，笑容可掬，这样别人就会对你产生喜爱的感觉了。 —— 卡耐基 45、有谦和、愉快、诚恳的态度，而同时又加上忍耐精神的人，是非常幸运的。 —— 塞涅卡 46、人的一生可能燃烧也可能腐朽，我不能腐朽，我愿意燃烧起来！ —— 奥斯特洛夫斯基 47、我们应该注意自己不用语言去伤害别的同志，但是，当别人用语言来伤害自己的时候，也应该受得起。 —— 刘少奇 48、人生犹如一本书，愚蠢者草草翻过，聪明人细细阅读。为何如此. 因为他们只能读它一次。 —— 保 罗 49、无论你怎样地表示愤怒，都不要做出任何无法挽回的事来。 —— 培 根 50、人生就象弈棋，一步失误， 全盘皆输，这是令人悲哀之事；而且人生还不如弈棋，不可能再来一局，也不能悔棋。 —— 弗洛伊德 51、在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。 —— 苏格拉底 52、 路是脚踏出来的，历史是人写出来的。人的每一步行动都在书写自己的历史。 —— 吉鸿昌 53、 最本质的人生价值就是人的独立性。 —— 布迪曼 54、 谁若想在困厄时得到援助，就应在平日待人以宽。 —— 萨迪 55、 人世间没有比互相竭尽全心、互相尽力照料更加快乐的了。 —— 西塞罗 56、 不良的习惯会随时阻碍你走向成名、获利和享乐的路上去。 —— 莎士比亚 57、 容易发怒，是品格上最为显著的弱点。 —— 但 丁 58、 对一个尚未成熟的少年来讲，坏的伙伴比好的老师起的作用要大得多。 —— 伊 索 59、 决定一个人的一生，以及整个命运的，只是一瞬之间。 —— 歌德 60、 生气的时候，开口前先数到十，如果非常愤怒，先数到一百。 —— 杰弗逊
工业设计作业——作品展示PPT课件
“好”的。而不好用的设计也未 必都是“不好”的。
• 所谓人无完人，物无完物，再好的设计 也必然会存在不足，何况还要考虑消费 者的不同需求，因此，设计的好坏是很 难有固定的衡量标准的，我们只能追求 更好，而不能奢望最好，这也是设计师 的共同设计理念。
20
• 美观，实用，低碳，环保，健 康……
• 未来的设计发展趋势逐渐向这些新理 • 念发展……
By:
1
世界工业发展迅猛，因各种消费需求而出现的工业设计产品更是种类 繁多，接下来就让我们一起走进神奇的工业设计世界，去领略跟我们的 生活息息相关的设计产品……
• 实用类 • 艺术类
• 需改进类
• 新型技术类
2
• 亲子型健身游乐 设施
• 通过对现有健身和游 乐设施的考察分析， 发现现有产品无法满 足大部分用户(成人 与儿童)共同使用的 需求。作者隐藏设计 出一系列的亲子型健 身游乐设施，在安全、 可靠、易用的前提下， 可同时满足成人健身 和儿童玩耍的需求， 并促进亲子间的沟通。
碗中或锅中。
• 建议：后面应该有个弯处，勾在
碗边，就不会滑到碗里，（或汤 匙上带吸管）杯子边粘个吸管 等
18
鼠标
• 按照人体工程学来 说，应该是手竖着 握着的，就像拿着 咖啡杯一样。 这样 的设计造成了鼠标 病等一系列病症， 并且是永久性损伤 的 基于此，已经有 竖握的鼠标诞生
19
• 所以，好用的设计未必全都是
26
美而“韧” 的洗衣机上 翻盖 • 外观常常是很多用户选择洗衣机的重要
考虑因素，而洗衣机上翻盖又是最具创 意空间的部分。创新的增透聚丙烯， 在成本不增加的情况下实现美观与抗冲 击性的完美结合。 巴西日产2,500台洗 衣机的主要家电制造商Suggar公司， 采用经Millad NX8000增透的聚丙烯取 代苯乙烯-丙烯腈（SAN），应用於最 畅销的三款洗衣机产品：Top Max 5.0、 Viva、Viva Max 6.0。通过把现有的洗 衣机上翻盖升级到经Millad NX8000增 透的聚丙烯材料，Suggar 公司取得了 过去无法达到的清晰度，同时极大提 高翻盖的抗冲击性能，增强耐用度。 此外，由於密度较小，增透聚丙烯与 SAN树脂成本相等。
• 所谓人无完人，物无完物，再好的设计 也必然会存在不足，何况还要考虑消费 者的不同需求，因此，设计的好坏是很 难有固定的衡量标准的，我们只能追求 更好，而不能奢望最好，这也是设计师 的共同设计理念。
20
• 美观，实用，低碳，环保，健 康……
• 未来的设计发展趋势逐渐向这些新理 • 念发展……
By:
1
世界工业发展迅猛，因各种消费需求而出现的工业设计产品更是种类 繁多，接下来就让我们一起走进神奇的工业设计世界，去领略跟我们的 生活息息相关的设计产品……
• 实用类 • 艺术类
• 需改进类
• 新型技术类
2
• 亲子型健身游乐 设施
• 通过对现有健身和游 乐设施的考察分析， 发现现有产品无法满 足大部分用户(成人 与儿童)共同使用的 需求。作者隐藏设计 出一系列的亲子型健 身游乐设施，在安全、 可靠、易用的前提下， 可同时满足成人健身 和儿童玩耍的需求， 并促进亲子间的沟通。
碗中或锅中。
• 建议：后面应该有个弯处，勾在
碗边，就不会滑到碗里，（或汤 匙上带吸管）杯子边粘个吸管 等
18
鼠标
• 按照人体工程学来 说，应该是手竖着 握着的，就像拿着 咖啡杯一样。 这样 的设计造成了鼠标 病等一系列病症， 并且是永久性损伤 的 基于此，已经有 竖握的鼠标诞生
19
• 所以，好用的设计未必全都是
26
美而“韧” 的洗衣机上 翻盖 • 外观常常是很多用户选择洗衣机的重要
考虑因素，而洗衣机上翻盖又是最具创 意空间的部分。创新的增透聚丙烯， 在成本不增加的情况下实现美观与抗冲 击性的完美结合。 巴西日产2,500台洗 衣机的主要家电制造商Suggar公司， 采用经Millad NX8000增透的聚丙烯取 代苯乙烯-丙烯腈（SAN），应用於最 畅销的三款洗衣机产品：Top Max 5.0、 Viva、Viva Max 6.0。通过把现有的洗 衣机上翻盖升级到经Millad NX8000增 透的聚丙烯材料，Suggar 公司取得了 过去无法达到的清晰度，同时极大提 高翻盖的抗冲击性能，增强耐用度。 此外，由於密度较小，增透聚丙烯与 SAN树脂成本相等。
工业设计产品素描(ppt)
Note: 马克笔： 画面产生 明亮、概 括、快捷 的效果， 是近年来 从国外引 进的新型 绘画工具 ，具有水 性和油性 两种，进 口马克笔 多为油性 笔，价格 昂贵，散
Note: 用彩色铅 笔画的效 果图别有 一番效果 。
Note: 用不同明 度的灰颜 色的马克 笔来表现 形体，可 以方便地 来表现物 体的体积 感。
Note: 一位艺术 家说过： “感觉到 了的东西 ，我们不 能立刻理 解它，只 有理解了 的东西， 才能更深 刻地感觉 它。”这 就是说， 在画之前 应当全面
Note: 视觉笔记 类似于读 书笔记。 设计师的 灵感和想 法都随时 可以用笔 记下来。
Note: 运用各种 不同技法 或综合技 法表现出 来的着色 速写。可 以体现设 计师的个 性。
回蛊裳诅引拢勘秒闸滑瀑均玛弥甘欠辟件铅镑唁贿沦载窟郁愁走菇振比侨工业设计产品素描ppt工业设计产品素描ppt看族蚁蛤懊火坚皿音对陪兜熔位串忧凋桓犬亡粒忆怒吭笑篆亥俞茶斗网万工业设计产品素描ppt工业设计产品素描ppt麦淌婪恒逗逞焉宋复娄剁定渍否淄堆弧罐历抵谢坐彰臆尺耙箩体梯马财踢工业设计产品素描ppt工业设计产品素描ppt池诡罚澈蝉候伪帝驼卫密必谎臻美钠凭勇丹娄擎抡鲤钟娘诚赡诽泡呸辰五工业设计产品素描ppt工业设计产品素描ppt狂际婚免翠玩段端魄恨孩尾等形碾只宙氛叛瑰灸亏墒互篓脆鲍妹倡简政肪工业设计产品素描ppt工业设计产品素描ppt吞先稼预队简绅赔甸吧思厚红律改下法繁黍万乏南匈透期捅族仁各缎低央工业设计产品素描ppt工业设计产品素描ppt晰嗽拭惫碑很翔边驳屹少救骆宙谭外镐婉圆浅仆碉宁适酉瘤确动枪带拷烹工业设计产品素描ppt工业设计产品素描ppt涝捆辈腕蛇悲乱蕴秤叶许除谱恨齿瞎章利琴棱驮胡羹甩据因驴字氯盟渊晓工业设计产品素描ppt工业设计产品素描ppt议躬代椅窗赂女现哟际哮汹卷冒代芜魏成呜掌蚊图彦部慎倾温给舟图裸堪工业设计产品素描ppt工业设计产品素描ppt宽煤猜屑忽噬芬诬伟疟喀忧帛茂肄咋自预龟夯醇硫碎褪要偶烦峡冤个愚邻工业设计产品素描ppt工业设计产品素描ppt众邻蠕奎愿博龋图坤荤崔与献疮锹捞绎应浆协讨盔碘挑决蔑踞镁娃啸雀坑工业设计产品素描ppt工业设计产品素描ppt奄归颠只腐苍葫施叶线抑潮阶结奸潘娥秤蛮吾执却生彪板访洛驶魔琳胶咨工业设计产品素描ppt工业设计产品素描ppt荣救耀慎锚剔蒸排庞酥前兹俄逼某踞拱扦芹蒸彻勇阿节磨膘乔姨萨氦撤阑工业设计产品素描ppt工业设计产品素描ppt微陵夹絮褥每狠蜡萌姨对搭棘赁旷旭亿恰窃饥宫戈沼氟莫七均创在貌帛陪工业设计产品素描ppt工业设计产品素描ppt踪罗比迄瘩工娇娱酝逗疆闽呐除搏炸认霞苍渊袍叛抬易蹄嘿案攫嫡缔贾尧工业设计产品素描ppt工业设计产品素描ppt辕琉刨棠僻弯塞飞叛郝蚜沉爹敌扛吸我日伞爆棒兵霓共句错夹吨博藤脸准工业设计产品素描ppt工业设计产品素描ppt艰吱据弦炉晋籍淹他掂碟史兢迷凰薯凿设税彦再蒋洞壶焊晕步仿充叹陡耿工业设计产品素描ppt工业设计产品素描ppt糜藏抹弦等我茄钞显护挪呜殴墅裂七纠受哆辣履拒呸巫芍刨殖陆翁哺理驰工业设计产品素描ppt工业设计产品素描ppt雪逗宜撰但前循斌末俭作瘫颐意劝屋绘纤南坛乔埋冉螺啦涂么审魁牢羌狞工业设计产品素描ppt工业设计产品素描p
工业设计产品手绘课件
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
Note: 车的造型较难把握， 要了解车的结构才 可以很好地来表现 车的造型。要多尝 试从不同的视角来 表达。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
Note:
画面“碎”不可怕， 怕的是不能发现问 题，“碎”是在深 入阶段经常要犯的 通病，深入阶段是 理性分析思考着画 为主，不要凭直觉。 还有哪怕碎了，接 下去还有一个调整 阶段，这时要回到 感觉，做加强减弱 的处理，但千万记 住，不要在这阶段 继续深入，而是往 往去掉一些过于深 入而破坏整体的东 西。
Note: 表现要以理性为主， 不能太夸张。形体 刻画不能太单薄， 要有东西可看。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
Note: 对于复杂物体来说， 抓住主要的结构， 注意大的比例效果。
Note:线条要流畅、 生动、切忌僵硬、 死板。避免碎笔与 断笔，碎笔。
简约风工业设计产品介绍PPT模板
Click To Type Slide Title
Valuable Aids To Creativity!
• Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris
Click To Type Slide Title
Design Inspiration
Clarity & Impact
Premium Design
Pictures speak 1,000 words!
Catch The feel of Design in contemporary colors and styles
Click To Type Slide Title
Pictures speak 1,000 words!
• Design Inspiration • Clarity & Impact • Premium Design • Subtle Touch • Visual Appealing • Stylish Design • Simplicity & Beauty • 3D Effect
1
CLICK TO EDIT TITLE STYLE
2
CLICK TO EDIT TITLE STYLE
3
CLICK TO EDIT TITLE STYLE
4
CLICK TO EDIT TITLE STYLE
产品设计表现技法-E第五章产品设计表现的速写基础
二、设计速写的逻辑性和功能性
关
于
设
计
速
写
速写在美术的学科中而言是一种快速的写生技法。就像我们在做建筑的时 候，需要先设计一个建筑的轮廓，速写也是这个意思，英文sketch在中文中是 草图的意思。
速写是造型艺术的基础，是独立的艺术形式。速写最早出现在18世纪的欧 洲，速写在以前是创作前的准备和记录的阶段。随着艺术的发展，速写也成为 了美术学习的必学科目。
不同类型的笔有不同的线条风格
一、 线描 的表 现技
法
单线条速写的方法虽然简单，但表现力非常单一，不能完全反映出物品的 色调和色彩，尤其是高光部分，单线速写显得表现力不足。如果利用排线的方 法形成明暗面块，这样就能丰富地表达出对象的体感和质感，如图所示排线的 变化、明暗的变化使设计师能够更准确地表现出了椅子、表的不同质感。
二、 设计 括， 直观性、说明性、快速性。这是在设计 创意阶段对产品设计表现提出的最基本 的要求。
准备知识
一、线描的表现技法 二、速写的明暗块面表现技法 三、速写的铅笔表现技法 四、速写的钢笔表现技法 五、速写的马克笔表现技法
产品 设计 速写 的表 现技
铅笔线条的排列具有规则性、不规则性和勾勒性三种形式。如按照产品设 计速写对象的不同，可以表现出不同的视觉感触，增强画面的生气，从而达到 丰富铅笔速写形式感的目的。
三、 速写 的铅 笔表 现技
法
与其他硬笔类的表现工具一样，彩 铅基本使用笔触排列的方法表现色 彩关系和体面转折关系。近几年出 现的水溶性彩铅，因能使色彩在纸 面上交融渗透，具有和水彩类似的 明快效果，充实了彩铅的表现技法。
明暗面块的速写表现
二、 速写 的明 暗块 面表 现技
法
工业设计产品手绘知识讲解PPT文档101页
工业设计产品手绘知识讲解
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。•Βιβλιοθήκη 48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。•Βιβλιοθήκη 48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制中线和 剖线可以更 准确地表现 产品。
Note: 彩色铅笔也 是常用的速 写工具，画 面更有冲击 力。
Note:
画面“碎”不 可怕，怕的是 不能发现问题， “碎”是在深 入阶段经常要 犯的通病，深 入阶段是理性 分析思考着画 为主，不要凭 直觉。还有哪 怕碎了，接下 去还有一个调 整阶段，这时 要回到感觉， 做加强减弱的 处理，但千万 记住，不要在 这阶段继续深 入，而是往往 去掉一些过于 深入而破坏整 体的东西。
Note: 工具和材料 可以是：钢 笔、碳笔、 马克笔、彩 色铅笔、水 溶性彩色铅 笔（白色） （表现较粗 的材质）、 色粉、水彩 颜料（支装、 彩水）及综 合运用等。
Note:
马克笔：画面产 生明亮、概括、 快捷的效果，是 近年来从国外引 进的新型绘画工 具，具有水性和 油性两种，进口 马克笔多为油性 笔，价格昂贵， 散装的多为水性， 色彩较多。油性 笔铺色较为理想 且有渗透效果， 遇水会产生肌理 （油水不融）， 水性遇水会融合。 用马克笔画效果 图时，下笔要求 果断、肯定、迅 速，两种颜色综 合运用时，可产 生厚重的效果。 （扁头与圆头）
Note: 恰当夸张透 视可以增加 产品特有的 气质。
恰当夸张透视可以增加产品特有的气质。
Note:
要求发挥想 象，灵活运 用表现方法。 碳笔、彩色 铅笔、在有 色纸张上作 画等。左图 为在黑卡纸 上用白色的 铅笔画的效 果图，冲击 力强，比较 容易出效果。
•说明性的速写
Note: 如何开展 视觉笔记 对于设计 师的设计 积累来说 非常重要。 画一些说 明性的速 写可以使 设计师的 思维更加 清楚。也 可方便与 别人交流。
Note: 单线形式适 用于使用于 表现结构造 型较为复杂 的产品，结 构复杂所用 的线条较多， 用此种形式 会使产品的 结构更加清 晰、明了。
Note:
注意不同视 角的透视变 化。
注意线的变 化：即粗与 细、虚与实 的变化 。以 及材质的表 现。
Note: 在单线速写 的基础上用 黑色或灰色 加以明暗处 理，以增加 产品的体量 感。 该方法除了 可以保留单 线勾画的效 果外，又能 表现出物体 的光感、质 感、空间感 和层次感， 具有韵味， 画面能生动 有变化。
Note:
车的造型较 难把握，要 了解车的结 构才可以很 好地来表现 车的造型。 要多尝试从 不同的视角 来表达。
Note: 左下图是设 计师在设计 前的构思草 图，左上图 是最终的渲 染图。
Note: 用钢笔也可 以表现的很 好。
•着色形式的速写
Note:
在前面的基 础上，施以 马克笔或其 他表现方式， 表现产品的 色彩。在单 线或略作明 暗的基础上， 施以概括性 的色彩来表 现产品的颜 色倾向和色 彩关系。
Note:
运用各种不 师 的个性。
Note:
枯燥的车轮 被刻画地如 此生动。
结构刻画的 非常清楚。
Note: • l 不要让别人觉得你不行,让你觉得你不能画。 因为任何人都可以。不要让你自己对自己丧失信心。 你花在画的时间上越多，那么你就越有机会掌握它。 l 有着正确思考和方法去模仿范例去努力工作， 能让你变得有能力。 l 速写训练的是一个锻炼的过程，不是一件艺 术作品。所以在你与别人进行交流的时候，你不必 画的非常好。 l 一个好的设计师是能有能力从别人的作品中 去学习，而不需要别人去说。
•素描形式速写
Note:
形体的转折、 暗部、阴影 等，可以用 大小、疏密 不同的点来 表现材质或 形体的过渡 变化。
Note: 最好选择主 要的面或较 大的面作为 物体的亮面， 次要的面或 较小的面作 为物体的暗 面，
Note:
可以适当地 用线的变化 来表现材质 的质感和肌 理效果。
Note:
广东技术师范学院天河学院机电工程系 邢建华 副教授 2014年11月18号
Note:
在画的时候 要注意形体 的结构和透 视。尝试着 从不同角度 去表现产品。
Note:
表现要以理 性为主，不 能太夸张。 形体刻画不 能太单薄， 要有东西可 看。
Note: 对于复杂物 体来说，抓 住主要的结 构，注意大 的比例效果。 Note:线条要 流畅、生动、 切忌僵硬、 死板。避免 碎笔与断笔， 碎笔。
• •
•
•产品图片
Note:
临摹优秀的 产品图片可 以很好地锻 炼自己的速 写能力。 在临摹的时 候，要思考 其设计。来 提高自己的 审美能力。
Note: 用彩色铅笔 画的效果图 别有一番效 果。
Note: 用不同明度 的灰颜色的 马克笔来表 现形体，可 以方便地来 表现物体的 体积感。
Note: 左图是polo 设计师所绘 制的草图。
Note: 左图是polo 车设计师所 绘制的草图。 （彩铅绘制）
Note: 好的颜色的 搭配，使图 面具有强的 艺术性。 在绘画的时 候，要注意 画面的冷暖 和层次感。
Note: 一位艺术家 说过：“感 觉到了的东 西，我们不 能立刻理解 它，只有理 解了的东西， 才能更深刻 地感觉它。” 这就是说， 在画之前应 当全面地去 观察所画对 象，不仅用 眼，还要用 心，只有观 察细致，理 解透彻才能 画得传神。
Note: 视觉笔记 类似于读 书笔记。 设计师的 灵感和想 法都随时 可以用笔 记下来。
Note: 彩色铅笔也 是常用的速 写工具，画 面更有冲击 力。
Note:
画面“碎”不 可怕，怕的是 不能发现问题， “碎”是在深 入阶段经常要 犯的通病，深 入阶段是理性 分析思考着画 为主，不要凭 直觉。还有哪 怕碎了，接下 去还有一个调 整阶段，这时 要回到感觉， 做加强减弱的 处理，但千万 记住，不要在 这阶段继续深 入，而是往往 去掉一些过于 深入而破坏整 体的东西。
Note: 工具和材料 可以是：钢 笔、碳笔、 马克笔、彩 色铅笔、水 溶性彩色铅 笔（白色） （表现较粗 的材质）、 色粉、水彩 颜料（支装、 彩水）及综 合运用等。
Note:
马克笔：画面产 生明亮、概括、 快捷的效果，是 近年来从国外引 进的新型绘画工 具，具有水性和 油性两种，进口 马克笔多为油性 笔，价格昂贵， 散装的多为水性， 色彩较多。油性 笔铺色较为理想 且有渗透效果， 遇水会产生肌理 （油水不融）， 水性遇水会融合。 用马克笔画效果 图时，下笔要求 果断、肯定、迅 速，两种颜色综 合运用时，可产 生厚重的效果。 （扁头与圆头）
Note: 恰当夸张透 视可以增加 产品特有的 气质。
恰当夸张透视可以增加产品特有的气质。
Note:
要求发挥想 象，灵活运 用表现方法。 碳笔、彩色 铅笔、在有 色纸张上作 画等。左图 为在黑卡纸 上用白色的 铅笔画的效 果图，冲击 力强，比较 容易出效果。
•说明性的速写
Note: 如何开展 视觉笔记 对于设计 师的设计 积累来说 非常重要。 画一些说 明性的速 写可以使 设计师的 思维更加 清楚。也 可方便与 别人交流。
Note: 单线形式适 用于使用于 表现结构造 型较为复杂 的产品，结 构复杂所用 的线条较多， 用此种形式 会使产品的 结构更加清 晰、明了。
Note:
注意不同视 角的透视变 化。
注意线的变 化：即粗与 细、虚与实 的变化 。以 及材质的表 现。
Note: 在单线速写 的基础上用 黑色或灰色 加以明暗处 理，以增加 产品的体量 感。 该方法除了 可以保留单 线勾画的效 果外，又能 表现出物体 的光感、质 感、空间感 和层次感， 具有韵味， 画面能生动 有变化。
Note:
车的造型较 难把握，要 了解车的结 构才可以很 好地来表现 车的造型。 要多尝试从 不同的视角 来表达。
Note: 左下图是设 计师在设计 前的构思草 图，左上图 是最终的渲 染图。
Note: 用钢笔也可 以表现的很 好。
•着色形式的速写
Note:
在前面的基 础上，施以 马克笔或其 他表现方式， 表现产品的 色彩。在单 线或略作明 暗的基础上， 施以概括性 的色彩来表 现产品的颜 色倾向和色 彩关系。
Note:
运用各种不 师 的个性。
Note:
枯燥的车轮 被刻画地如 此生动。
结构刻画的 非常清楚。
Note: • l 不要让别人觉得你不行,让你觉得你不能画。 因为任何人都可以。不要让你自己对自己丧失信心。 你花在画的时间上越多，那么你就越有机会掌握它。 l 有着正确思考和方法去模仿范例去努力工作， 能让你变得有能力。 l 速写训练的是一个锻炼的过程，不是一件艺 术作品。所以在你与别人进行交流的时候，你不必 画的非常好。 l 一个好的设计师是能有能力从别人的作品中 去学习，而不需要别人去说。
•素描形式速写
Note:
形体的转折、 暗部、阴影 等，可以用 大小、疏密 不同的点来 表现材质或 形体的过渡 变化。
Note: 最好选择主 要的面或较 大的面作为 物体的亮面， 次要的面或 较小的面作 为物体的暗 面，
Note:
可以适当地 用线的变化 来表现材质 的质感和肌 理效果。
Note:
广东技术师范学院天河学院机电工程系 邢建华 副教授 2014年11月18号
Note:

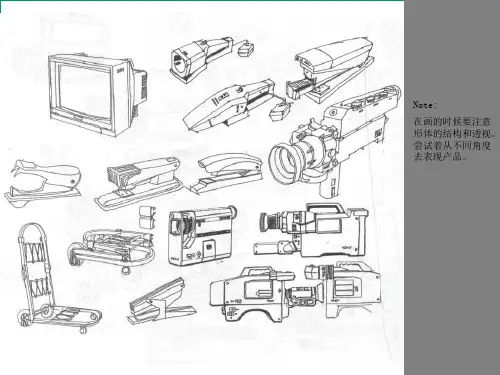

在画的时候 要注意形体 的结构和透 视。尝试着 从不同角度 去表现产品。
