柴油发电机安装设计介绍课件

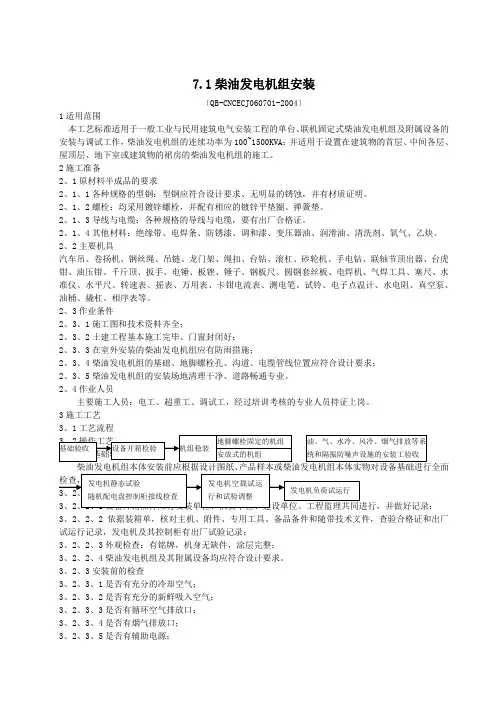

7.1柴油发电机组安装
7.1柴油发电机组安装〔QB-CNCECJ060701-2004〕1适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2施工准备2、1原材料半成品的要求2、1、1各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2、1、2螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2、1、3导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2、1、4其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2、2主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2、3作业条件2、3、1施工图和技术资料齐全；2、3、2土建工程基本施工完毕、门窗封闭好；2、3、3在室外安装的柴油发电机组应有防雨措施；2、3、4柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2、3、5柴油发电机组的安装场地清理干净、道路畅通专业。
2、4作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3施工工艺3、1工艺流程3、2、2、2依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；3、2、2、3外观检查：有铭牌，机身无缺件，涂层完整；3、2、2、4柴油发电机组及其附属设备均应符合设计要求。
3、2、3安装前的检查3、2、3、1是否有充分的冷却空气；3、2、3、2是否有充分的新鲜吸入空气；3、2、3、3是否有循环空气排放口；3、2、3、4是否有烟气排放口；3、2、3、5是否有辅助电源；3、2、3、6是否有便于运行与维修的空间；3、2、3、7是否有认可的噪声水平；3、2、3、8是否有震动的隔离。
柴油发电机房设计PPT专业课件
◇要留出可以让整机通过至安装机房的通道。进、排气管道要易于拆卸，以便在需 要时用作搬运口;
◇宜靠近建筑物的变电所,这样便于接线,减少电能的损耗,也便于管理；
xxxx
2、发电机房的布置原则 ◇排烟管道应架空设在机组的上部，离地至少2.2米 ◇布置时，应预备留安装，检测和搬运通道
隔声门 隔声门同门框四周用玻璃布或橡胶垫密封，安装时要防止门框的变型
xxxx
发电机房的噪声控制
机房隔声墙体： 发电机房的墙体一般需采用240mm 实心墙体，并且内外两面均需用水泥砂浆批荡。
消声: 发电机房内的噪声经过墙体的折射，反复
叠加，将使发电机房产生较严重的混响，影响 机组操作人员的身体健康及分散设备操作时的 注意力。
xxxx
四、发电机房的通风及排风 1、循环通风 良好的通风循环应该能保证机房内的空气能完全置换，没有滞留的气陷，维持机房 温度的均衡。一方面要有足够的空气流通，另一重要方面要有正确的流通路线;
正确的空气流通路线为： 空气从机组尾部经过发动机，经散热器 后由一个可装拆的排气管排出室外
xxxx
注意： 排风同进风口不能开在同侧，防止空气短路（由排风口回至进风口）。 如果可能，排风的位置尽可能高，进风口则开设在较低位。
xxxx
2、发电机房的布置原则
xxxx
2、发电机房的布置原则
xxxx
二、发电机房对建筑设计的要求
◇柴油发电机房应采用耐火极限不低于2.00小时的隔墙和1.50小时的楼板与其 它部位隔开; ◇机房外墙建议采用240 墙体并两面用水泥砂浆批荡，这样能有效的防止噪音 的 泄漏。
《柴油发电机》课件
目录
• 柴油发电机简介 • 柴油发电机的组成与部件 • 柴油发电机的使用与维护 • 柴油发电机的比较与选择 • 柴油发电机的未来与特点
定义
柴油发电机是一种将化学能转换 为电能的机械设备，通过柴油燃 烧产生的热能驱动发电机运转。
特点
柴油发电机具有高效率、大功率 、可靠性强、寿命长等优点，广 泛应用于工业、商业、军事等领 域。
应用领域的拓展
分布式能源
随着分布式能源的发展，柴油发 电机将更多地应用于家庭、企业、
医院、学校等场所，作为备用或 主电源。
移动能源
柴油发电机在移动设备、应急救援、 野外作业等领域的应用也将得到拓 展。
混合能源
柴油发电机将与太阳能、风能等可 再生能源相结合，形成混合能源系 统，提高能源利用效率和稳定性。
详细描述
燃油系统由燃油泵、喷油器、燃油滤清器等组成，主要作用是将燃油输送到燃烧室，并提供合适的燃 油量以维持发动机运转。燃油系统通过调节燃油喷射时间和喷射量，控制发动机的运转状态和输出功 率。
点火系统
总结词
产生高压电弧，点燃燃烧室内的可燃混合气体。
详细描述
点火系统由点火线圈、火花塞等组成，主要作用是在燃烧室内产生高压电弧，点燃可燃混合气体。点火系统的工 作原理是通过点火线圈将低电压转换为高电压，然后通过火花塞放电产生电弧，从而点燃可燃混合气体。
环保标准
考虑符合环保标准的柴油发电机，以减少对 环境的影响。
使用成本与经济效益分析
初始投资
购买柴油发电机的初始投资通常比汽 油发电机高。
运行成本
柴油发电机的运行成本包括燃料成本、 维护成本和修理费用等。
能耗效率
柴油发电机的能耗效率较高，能够提 供更多的电力输出。
2024版年度柴油发电机组技术培训ppt课件
01柴油发电机组基础知识Chapter柴油发电机组概述定义柴油发电机组是一种将柴油的化学能转化为电能的设备，由柴油机、发电机和控制系统组成。
应用领域广泛应用于工业、商业、农业、军事等领域，作为备用电源或移动电源。
分类根据功率大小、使用环境和用途不同，可分为陆用柴油发电机组、船用柴油发电机组、挂车式柴油发电机组等。
柴油发电机组工作原理发电机工作原理柴油机工作原理利用电磁感应原理，将机械能转化为电能。
控制系统工作原理柴油机主要部件发电机主要部件控制系统主要部件030201柴油发电机组主要部件及功能噪声和振动指柴油发电机组运行时产生的噪声和振动，是衡量其舒适性和环保性的重要指标。
指柴油发电机组单位时间内消耗的燃油量，是衡量其经济性的重要指标。
频率调整率指柴油发电机组在负载变化时输出频率的稳定程度。
额定功率指柴油发电机组在额定工况下电压调整率柴油发电机组性能指标02柴油发电机组安装与调试Chapter01020304选择平整、坚实、通风良好的场地，远离易燃易爆物品。
确定安装地点包括起重设备、扳手、螺丝刀、万用表等。
准备安装工具确认机组配件齐全，无损坏，符合设计要求。
检查机组配件遵守安全操作规程，佩戴安全防护用品。
注意安全事项安装前准备工作及注意事项安装柴油机和发电机安装机组底座连接燃油系统连接电气系统连接冷却系统柴油发电机组安装步骤与方法调试前检查项目及调试流程检查燃油系统检查冷却系统检查电气系统调试流程01020304问题问题问题问题常见问题分析与解决方案03柴油发电机组操作与维护保养Chapter启动前检查启动操作流程停止操作流程注意事项启动、停止操作流程及注意事项正常运行中监控与调整方法监控内容调整方法定期保养每运行500小时更换机油和机油滤清器；每运行1000小时检查并调整气门间隙；每运行2000小时更换燃油滤清器和冷却液。
日常维护每日检查机油、燃油、冷却液等液位；定期清洗空气滤清器和水箱散热器。
发电机组安装要求培训共47页PPT资料

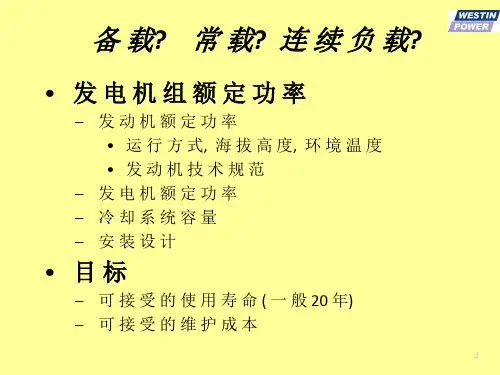

12
发动机冷却系统
• 发 动 机 燃 烧 柴 油--发 出:
– 旋 转 机 械 能/ 电 能
功 率 输 出 35% 机械能
燃油进口
13
发动机燃油消耗
• 使 用 额 定 功 率 KW , 转 换 为 BTU/Min, (KW)*(57) BTU/Min
• 假 定 柴 油 产 生 140,000 Btu/Gal热 量, 转 换 效 率 为 35%
• 许 多 技 术 规 范 简 称 为“ 50/50 甲 基 丙 烷 基 防 冻 液/ 软 化 水”
• 其 它 考 虑 因 数:
– 按 实 际 环 境 温 度: 允 许 使 用 冷 却 液 中 含 较 低 防 冻 液 百 分 比 成 分 -- 特 别 适 用 远 程 式冷 却 系 统
– 防 止 发 动 机 腐 蚀， 冷 却 液 需 要 加 入 防腐蚀抑制剂
8
安装方式
• 室 内? 室 外? 移 动? • 操作使用方便 • 潜在的防洪能力 • 系统与市电隔离
9
发电机组安装的关键
• 发电机组为机电设备 • 将 化 学 能（ 燃 料）转 换 为 电 能. • 关键在于电气工程师负责发电机组
整 体 安 装-- 而 更 多 更 具 体 的 是 机 械 安 装 问题 , 而 不 是 电 气 问 题.
10
工作流程
• 柴油发电机组安装 • 设 计 分 为 5 部 分:
– 发动机冷却系统 – 设 备/ 机 房 通 风 系 统 – 震 动 和 噪 音 ( 包 括 排 气 系 统) – 燃油系统 – 电气联接
• 我们将简明扼要分部讲解
11
发动机冷却系统
• 发 动 机 燃 烧 柴 油-- 发 出:
柴油发电机组结构图解PPT课件
减少流量，甚至于断流；
产生穴蚀。
解决方法：采用膨胀水箱。
N系列发动机冷却系统
主要部件介绍
⑵ 水泵：由皮带轮、轴承、油封、 水封、叶轮等组成。
其作用是：强制将散热器里的冷却 液压入机体内，冷却发动机。
水泵上有一小孔，起观测、泻漏作 用。
⑶ 机油冷却器：其分管束式和片 状式，起冷却机油的作用。
趋于完全燃烧。
•
即使少量空气进入燃油系统，也不会使发动机像高压油管燃油系
统发动机那样立即“失速”，PT燃油系统的发动机工作更稳定可靠。
•
性能标定方便，适应性好。
•
有80%左右的燃油用于冷却喷油器后回到油箱，喷油器能得到很
好的冷却。
•
通用性好，相同的基础泵和喷油器作一些调整就可以实用于不同
型号的发动机上。
N系列发动机冷却系统
空压机
水滤器
中冷器
散热器
水泵
缸体水道
缸盖水道
出水管
节温器
机油冷却器
液压油冷却器 湿式排气管
N系列发动机冷却系统
• 发动机热量的产生：就是喷入柴油机燃烧室的柴油，燃烧后产生大 量的热量。
• 热量分配：1/3作功、1/3排入大气、1/3冷却系统散失。 • 冷却方式：发电机组冷却系统属于压力强制循环冷却。
• 冷却系统的组成
• 冷却系统是由散热器、水泵、汽缸体水道、汽缸盖水道、出水管、 节温器机油冷却器等组成
N系列发动机冷却系统
主要部件介绍
⑴ 水箱：由上水室、下水室、散热片、进、出水管、溢流管、水箱 盖组成。
其作用是：储存冷却液，散失冷却液的热量，减少冷却液中的气泡。
冷却液中气泡的危害：
柴油发电机组安装步骤解说
柴油发电机组安装步骤解说
(1) 精确测量路基和机组的横纵中心线在发电机组到位前，应根据事前设计方案好的工程图纸“施工放线\"，找到路基和机组的纵、横中心线及减震器的定位线。
(2) 吊装机组吊装时要应用有充足抗压强度的镀锌钢丝绳索套在机组的吊装位置，不能套在发电量机组的轴上或磕伤输油管和车内仪表盘。
按机组吊装和安裝的技术规范将机组吊起来，指向基本中心线和机组的减震器，将机组吊放到要求的部位并垫平。
(3) 机组地面找平利用垫块将机组调至水准。
查验机组是不是垫平的方式是：把汽车发动机的缸盖开启，将水准仪放到汽缸上端内孔(即生产加工基准点)上开展查验。
还可以在柴油发动机水泵飞轮基准点或发动机曲轴外伸端利用水准仪开展查验。
其安裝精度是竖向和横着水准误差每米不超过0.1毫米。
自然，精度越高越好，垫块和电动机轴底中间不可以有间距，令其其承受力匀称。
发电机设计安装规范课件
循环水箱容量: 200KW 5m3 250KW 6m3 300KW 8m2
0-1.8米
四. 燃油系统
燃油箱安装位置使得 燃油平面不高于喷油 器和不低于燃油泵吸 油口1.8米
油箱
油箱
0-1.5米
燃油箱位置高于喷油器 但不超过1.5米时,增加 单向阀以防止液力锁止 (CCEC以配置单向阀)
四. 燃油系统
主油箱
切断阀 滤清器
0-10米
浮子油箱
当主油箱高于喷油器1.5米时,必须采用浮子油箱,防止液力锁止
四. 燃油系统
浮子油箱
泵
低油位时装浮子油箱和吸油泵的布置
主油箱
五.自起动机组简介
油水加热器 电瓶
浮充电源
主机自控线
主机电源线
市电网 市电-发电转换屏
主机
主机自起动控制 主机油水加热器
主机屏
副机屏
用电设备
4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑 过渡,如风道存在弯道,则必须安装导流板以减少压力损失
5.当环境温度高于设计温度时，考虑降功率使用。
四. 冷却系统
进气口
冷却风扇
冷空气
水箱
热空气
减噪百叶窗
隔离基础
柔性风道
直接安装散热器方式冷却系统
四. 冷却系统
排风扇
进气口 冷空气
热空气
减噪百叶窗
单独支承带隔热层的消声器
三.进排气系统
墙壁用阻燃套筒
带防水盖的垂直排气管
波纹管
减噪百叶窗
隔离基础
柔性风道
冷凝水排泄口
四. 冷却系统
1.进风口宜设定在发电机端或发电机两侧，面积应大于水箱 面积2.2倍。
柴油发电机组的组装及安装说明书
柴油发电机组的组装及安装说明书一、引言柴油发电机组作为一种广泛应用于各个领域的重要设备，其组装和安装对其正常运行和使用起着至关重要的作用。
本文将为您提供详细的柴油发电机组组装及安装说明，以确保您正确、安全地完成该过程。
二、组装过程1. 准备工作在开始组装柴油发电机组前，您需要准备以下工具和设备：- 手动工具（扳手、榔头等）- 电动工具（电钻、电动起子等）- 适量的润滑油- 相应规格的螺丝、螺母等2. 组件安装按照以下步骤依次进行组件的安装：a) 安装发动机：将发动机安装到底座上，并根据厂家提供的装配图纸进行连接。
确保发动机与底座之间的接口处使用适当的密封垫，以确保无漏油情况。
b) 安装发电机：采用正确的配合装配原则，将发电机固定在合适的位置上，并使用螺栓进行紧固。
在连接电缆之前，确保电缆端头清洁，并使用绝缘套进行保护。
c) 安装控制面板：根据发电机组的型号和规格，将控制面板安装在便于操作和监控的位置上，并正确连接电缆。
3. 连接管道a) 连接燃油管道：根据发动机和供油系统的要求，连接燃油进、出管道，确保管道连接牢固、密封良好。
b) 连接冷却水管道：将冷却水管道连接至发动机的冷却系统，确保水流通畅、无渗漏。
c) 连接排气管道：将排气管道连接至发动机的排气系统，确保排气顺畅、无泄漏。
4. 电气连接按照以下步骤进行电气连接：a) 连接电瓶：将电瓶的正负极正确连接到发电机组控制面板的电源接口上。
b) 连接自启动控制器：根据发电机组的型号和规格，将自启动控制器正确连接至控制面板，并按照说明进行接线。
c) 连接负载电缆：将负载电缆正确连接到控制面板的输出接口上，并确保接线正确牢固。
三、安装注意事项在柴油发电机组的组装和安装过程中，需要特别注意以下事项：- 勿将发电机组暴露在高温、潮湿等恶劣环境下，以免影响正常使用寿命。
- 在组装过程中，应仔细查看和检查每个组件的质量和状态，确保无缺损和松动的现象。
- 所有电气连接和接线应符合国家的安全标准，并且按照正确的接线方法进行。
1000KW柴油发电机安装示意图
发电机减施工图说明： 由于1000KW发电机组产生的噪音值在120分贝左右, 将直接影响周边环境噪音,因此必须对该噪音源进行噪声 综合治理。 一、设计依据 1、《采暖通风与空气调节设计规范》 (GB50019-2003) 2、《工业企业厂界噪声标准》(GB12348-2008)； 3、《声环境质量标准》GB3096-2008 4、《社会生活噪声标准》(GB22337-2008); 5、砌体结构设计规范（GB50003-2001）； 6、现场勘察结果及甲方的要求；； 二、设计内容 1、发电机排风处的噪音治理； 2、发电机排烟治理； 3、发电机房的进风噪音治理。 4、发电机机房进、排风道的设计与施工。 5、发电机房房门的设计施工。 6、供油系统的设计与安装。 三、发电机排风的噪音治理 1、采用与消声器及消声治理设备。 2、发电机与消声设备连接采用软接连接。 3、排风口处安装铝合金百叶窗。 四、发电机排烟治理 1、采用烟气混排式进行排烟。 五、发电机的进风噪音治理 1、采用专用消声配件及设备，保障机组正常的通风 面积。 2、其始端与末端安装铝合金百叶窗。 六、发电机房进、排风风道的设计与施工。 1、由我方负责设计,甲方施工。 七、发电机房房门的设计与施工。 采用专用消音隔音门。 八、供油系统的设计与安装（油路走向由现场决定）。 九、按此方案治理后不会影响发电机的正常工作，达到 环保《工业企业厂界噪声》二类标准。 十、备注：具体土建施工由现场决定。 十一、本说明未叙及者请按国家有关规定执行。
发电机设计安装规范课件
隔离基础
减噪百叶窗
柔性风道
四. 冷却系统
进气口
冷空气
冷却风扇
水箱
热空气
直接安装散热器方式冷却系统
隔离基础
减噪百叶窗
四. 冷却系统
进气口
冷空气
直接安装热交换器方式冷却系统
排风扇
生水进水管
生水出水管
热空气
四. 冷却系统
NH发动机
K6发动机
KV发动机
1800r/min
1500r/min
三.进排气系统
隔离基础
单独支承带隔热层的消声器
减噪百叶窗
柔性风道
三.进排气系统
墙壁用阻燃套筒
带防水盖的垂直排气管
冷凝水排泄口
波纹管
1.进风口宜设定在发电机端或发电机两侧，面积应大于水箱 面积2.2倍。 2.出风口面积应为水箱面积的1.5倍，并应在出风口安装百叶 窗和挡风墙。 3.使用柔性风道法兰与水箱连接，吸收机组位移和振动，防止 噪声传播。 4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑 过渡,如风道存在弯道,则必须安装导流板以减少压力损失 5.当环境温度高于设计温度时，考虑降功率使用。
1.机组安装在混凝土地板上: * 应在地板上浇注一个钢筋混凝土底座. * 混凝土底座应经过一个月173KPa以上压力测试合格. * 混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm, 水泥机座上应预埋”J”或”L”型地脚螺栓. 2.机组固定在底盘式油箱上: * 发动机,发动机与油箱之间必须加装减振器. * 油箱结构和强度必须能承受机组的静载荷和动载荷. * 油箱底部和地面之间必须留有一定距离,便于检修维护. 3. 机组安装在振动隔离基础上:
柴油发电机组安装
柴油发电机组安装1）说明本工程在专用变电站内低压母线末端设置应急母线段，通过应急供电系统对一级负荷中特别重要的负荷供电，柴油发电机电源通过双电源自动切换开关接入应急母线段，双电源自动切换开关带有机械闭锁装置，防止并网运行。
柴油发电机组设置在地下一层。
2）工艺流程3）施工准备4）设备进场验收运至现场的设备包装及密封良好；开箱检查清点，规格应符合设计要求，附件、备件齐全；产品的技术文件齐全；产品的外观符合要求，油漆完整无损。
5）机房布置本工程的柴油机组为大型机组，要求机组的左右两侧距离墙面不小于2m，机组控制屏侧距墙的距离不小于1.6m，水箱侧距墙的距离不小于0.8m，机房高出机组1.5m，在机房内设置通风系统，并设置消防用具。
6）机组就位固定柴油发电机组水平运输到机组基础上后用起道机将发电机组提起120mm，取下水平运输用的槽钢导轨和脚轮，根据发电机组机架安装孔的位置，将减振器安装到基础上面，然后调节起道机，将发电机组安放在减振器上，每台柴油发电机组配置弹簧减振器；机组就位后调节减振器的高度以使机组水平。
减振器的安装见下图：7）机组排烟系统安装排烟系统主要由排烟管道、排烟消声器和各种连接件组成；排烟竖井内的烟道在预制的时候根据现场测量的尺寸预留出固定翼片，第一个支架采用固定式，其余采用滑动式，支架的安装参见管道支吊架章节；发动机的排烟会产生很大的噪音，为减小对周围环境的噪音污染，发动机的排烟要经过消声器的处理，使排烟口1m处的噪声小于65dB；排烟系统与柴油发电机组之间要通过柔性波纹管进行连接；排烟系统要尽量减少弯曲以减少排气的背压力。
人防发电机组排烟系统出机房前安装手动密闭阀，排烟消声器后的支管上设置单向阀门。
排烟系统的安装如下图：节点大样图8）冷却系统安装柴油发电机组通过冷却液循环冷却，采用散热器冷却系统，散热器和冷却风扇均为厂家配套的部件。
9）降噪措施隔音减振措施及安装示意图如下：隔音减振安装示意图如下：10）燃料供应系统安装燃料供应系统主要由储油罐、日用油箱、油泵、电磁阀和连接管路组成；油箱安装示意图如下：11）接地油罐用镀锌扁钢作防静电接地处理，一端与油罐连接，另一端与防雷接地网连接；燃油管道作两处防静电接地，并在管道法兰连接处用铜片跨接；发电机房内的金属风管、发电机组基础等与机房内的等电位端子板连接。
柴油发电机组安装
(3）导线与电缆:各种规格的导线与电缆,要有出厂合格证。
（4)其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
4.4．3主要机具
汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
（6）防雷：用于防范发电机组及其他控制系统免遭雷击装置及措施。
（７)消防:用于防范发电机组机房油、电和其他火灾的系统及设备和材料。
（8)接地:适用于保护发电机组或其连接的系统，可采用发电机组中性线和机壳直接接地方式或接地故障保护装置。
4.3 基本规定
４．3.1防雷
独立的应急发电机房应按三类防雷建筑物设置防雷措施,如柴油发电机组机房附设在其
金属管,如水管、采暖管、通风管等；
钢结构建筑的钢柱;
钢门窗框、百叶窗、有色金属窗框架等；
在墙上固定消声材料的金属固定框架;
配电系统PE(或ＰＥN)线。
4.3.5下列金属部件应在施工时
注意与PＥ（ＰＥN)可靠连接
（1）发电机组的外壳;Biblioteka (2)电气控制箱(屏、台）体；
(3）电缆桥架、敷线钢管、固定电气支架。
(1４)《工频柴油发电机组额定功率、电压及转速》KB 126９9-90);
(１５)《内燃机台架性能试验方法、标准环境状况及功率、燃油消耗和机油消耗的规定》
(GB 1105.l-87～GB 1１05．3－87)；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机安装设计参考手册
发电机组技术参数表一
发电机组技术参数表二
发电机组技术参数表三
§1.发电机组安装与固定
1．安装的诸因素
安装一台发电机组要考虑的因素 有地板的负重、通道及维修保养的位置、 震动、通风、排烟管的连接及隔热、机 房降噪、燃油箱大小及位置，并以当地 的或国家的环保条例为准。
2．发电机组安装的位置
4、排烟管道立面图。 5、噪音计算的详细资料符合当地环保部门要求。 6、蓄电池容量计算的详细资料。 7、设备重量。 8、油泵选型连计算的详细资料。 9、复核负荷设备用电容量的详细数据。 10、对建筑及结构之要求。 11、报送发电机组出厂和工地现场测试程序和报告表格建议。 12、报送发电机与其它控制系统（如BMS系统）的通讯接口、通讯协议
十三 验收测试
检查外观 测量绝缘电阻 绝缘介电强度试验 检查常温启动性能 检查相序 检查控制屏上各指示装置的工作情况 检查空载电压整定范围 测量电压和频率的稳态调整率 工地测试和试运转
十四 声学处理
概述 性能要求 工作范围 工作描述 黏合剂及密封材料 非硬化砸边 振动隔离弹簧和惰性基础 发电机房的声学墙/声学天花 散热器声学罩 噪声测量 执行
九 系统操作和运行特性
自动操作 手动操作 与楼宇设备自控系统(BMS)之分界 接地
十 接地
在发电机房内须装设供备用发电机设备接地的接 地终端。
发电机机座、发电机中性点、油箱、发电机开关 屏、电缆托盘／梯架等须分别接至发电机房内的 接地终端再由发电机房内的接地终端引出及接至 所供电的低压配电屏的接地终端。保护导线之规 格不得小于40mm x 4mm的热镀锌扁钢。
十一 警告牌
须提供一块以中文书写，字体高度不小 于50mm之警告牌书以“注意-发动机会 无警告下自动起动。切勿接近”，并固 定于发电机房内显见处。
十二 接线系统和控制线路图
在发电机房须将适当大小的重要负荷配电接 线系统图置于带透明面板的木框内并固定于 显见处。
控制屏内须存放一套控制线路图。
四、资料呈审 在本工程的适当阶段，最少须报送下列文件：
1、详细的设备和部件一览表，制造厂家的数据资料，包括附属 配件数据及排烟管绝缘材料。
2、发电机房设备详细布置并经协调的施工图、油箱房布置图， 并附排气系统，燃料供应系统，冷却系统的各项要求，包括 计算﹑管道尺寸、百叶尺寸、结构和安装细则。
3、电气控制线路图，表明发电机控制屏内外接线和外接装置电缆终端的 端子。
二、发电设备须适合于冷态起动并有足够之容量以满足根据图上所 列负荷表于最严重条件下之负荷要求。关于发电机容量之详情 须报批。
三、保证质量的特殊要求 1、各部件和附属设备的制造须按发电机及其附属设备制造商之 建议进行制造以保证其适用性。 2、尽管以下及图纸上已有详细说明，须保证最终的装置符合当 地消防局及其它有关规程的要求使装置得以运行。
发电机组可以安装在地下室、地 面或屋顶。通常发电机房应留有够的空 间让空气流通，而发动机和交流发电机 四周也应留有足够的工间。
3．发电机组的固定
一台正确制造的发电机组在装运 时已用刚性底座将整机装在上面，并已 准确地调校好了交流发电机和发动机， 因而只需要安放在预定的位置上（较大 的机组需要安装减震垫），并水平放好， 如（图1）。
六 通风管道
说明 一般要求 质量保证 产品 圆形椭圆形风道 矩形风道 风门-防火闸 外墙百叶
七 发电机组的控制和保护及其附属设备
控制和调节装置的放置位置 发动机状态指示 发动机保护 发动机速度控制和速度调节 电压调整和调节
八 控制屏
安装要求 控制屏部件 装设独立保护开关ACB/MCCB 仪表 按钮 带红色指示灯和音响警报信号 带指示灯不带音响报警信号 其他控制设备
及监控信号的详细资料。
图一、威爾信标准柴油發電机組結构圖
散熱水箱
柴油發動机
發電机 控制屏
机組底座
图二、威爾信远置散热型柴油發電机組結构圖
图三、柴油发电机组示意图
图四、柴油发电机房布置图（单台）
图五、柴油发电机房布置图（2台）
图六、发电机组分体散热系统示意图
二 发电机组的设计和制造
总则 发动机 发电机 散热器 联轴器与避震装置
4．抗震装置
材料
威尔信发电机组是把整机固定在减震
垫上以防止机器接受或传递有害的或 橡胶型
不适合的震动。当少量的震动传递起动系统 起动电池和充电器 发动机加热器 其它
四 燃料供应及贮存
说明 一般要求 质量保证 资料呈审 产品概述 日用油箱 固定件、配件、通气及吸油管 安装
五 轴流分机
说明 一般要求 质量保证 产品 风机外壳 叶轮 电动机
柴油发电机安装设计介绍 课件
目录
一． 备用发电设备 二． 发电机组的设计和制造 三． 辅助设备的设计和构造 四． 燃料供应及贮存 五． 轴流风机 六． 通风管道 七． 发电机组的控制和保护及其附属设备附件 八. 控制屏 九． 系统操作和运行特性 十. 接地 十一.警告牌 十二.接线系统和控制线路图 十三.测试 十四.声学处理
一 备用发电设备技术要求
概述：
一、备用发电设备须包括，但并不限于，下列各项： 1、整套柴油机／发电机组包括散热器水冷循环泵、热 交换器、膨胀水箱热2控阀、阀门、滤污阀防冻剂、 减震器、底脚螺栓等。 2、完整的排气系统，包括所有的消声器、悬挂装置、 烟气处理装置和热绝缘。 3、全套燃料输送系统，包括日用油箱、输送管滤污阀、 阀门和需用的供油泵。 4、完整的操作系统，包括所有附属和控制设备的控制 屏以提供完整的操作系统。 5、直流电起动系统，为发电机组配备手动和全自动启 动设施并能于主电源故障或电压偏差低过20%时于 (设定值需为可调校)15秒内(包括自动切换开关)接 载设计之接用负荷。
