芳纶涂覆生产工艺
芳纶涂覆生产工艺
芳纶涂覆生产工艺
芳纶涂覆生产工艺主要包括以下几个步骤：
1. 原材料准备: 首先需要准备芳纶基础材料和涂覆材料。
芳纶
基础材料可以选择聚对苯二甲酸乙二酯（PET）或聚酰亚胺（PI），而
涂覆材料可以是聚氨酯、丙烯酸、聚酰胺等。
2. 涂布工艺: 将涂覆材料倒入涂布槽中，并调整成适当的黏度。
然后将芳纶基础材料送入涂布机中，在涂布头处涂覆一层薄薄的涂料，经烘干后再进行二次涂布，以便提高涂层的厚度和均匀度。
3. 加热处理: 采用热风炉或红外线加热器等设备对涂层进行加
热并交联固化。
在加热过程中，需要控制温度和时间以确保涂层达到
理想的性能指标。
4. 检测和包装: 完成加热处理后，进行质量检测，包括外观、
厚度、耐磨损性等指标。
通过检测合格后，进行卷取和包装。
以上就是芳纶涂覆生产工艺的主要步骤，该工艺具有高温、耐磨、耐腐蚀等优良性能，广泛应用于航空航天、电子电气等领域。
概述对位芳纶纤维生产工艺设计开发及应用
概述对位芳纶纤维生产工艺开发与应用2011-4-13 10:55:07 阅读74次分享这篇新闻：一、前言对位芳纶简称对位芳香族聚酰胺纤维，其中的聚对苯二甲酰对苯二胺（PPTA）纤维，由于PPTA表现出溶致液晶性，是一种重要的主链型高分子液晶。
高分子液晶的工业化是以对位芳纶的另一个差别化产品是浆粕纤维（PPTA-pulp）。
它具有长度短（小于等于4mm）、毛羽丰富、长径比高、比表面积大（可达7-9m2/g）等优点，可以更好地分散于基体中制成性能优良的各向同性复合材料，其良好的耐热性、耐腐蚀性和好的机械性能，在摩擦密封复合材料(代替石棉)中得到了更好的应用。
某些国家浆粕的应用高达芳纶用量的96％。
二、对位芳纶的发展历史美国杜邦公司1972年投产的PPTA纤维(商品名Kevlar)系列为先导的。
该纤维具有高强度、高模量、耐高温、耐酸碱、耐大多数有机溶剂腐蚀的特性，且Kevlar纤维尺寸稳定性也非常好。
因此，对位芳纶的特点使得它在航天工业、轮船、帘子线、通信电缆及增强复合材料等方面得到了广泛的应用。
我国的清华大学、东华大学、晨光化工研究院、XX合成纤维研究所及巴陵石化XX公司等单位先后开展过PPTA的合成及纺丝研究工作。
“七五”期间，国家在XX投资兴建了30吨/年的PPTA合成中试装置，但由于存在一些技术上的问题，已于1991年停运。
最近几年来，XX新会已开始试产PPTA纤维，设计能力为500吨/年，仍采用国外相近的传统生产方法，但其产品的性能及价格明显不如美国杜邦的Kevlar纤维，最近几年来仍处于中试阶段但对位芳纶由于一些关键的技术问题没有解决，仍没有实现国产化。
加快其开发及产业化步伐，已成为促进我国国防军工及相关产业快速发展的迫切需要。
从对位芳纶的历史价格趋势观察获悉：自对位芳纶问世以来，其价格呈现戏剧性的变化。
最初，Kevlar芳纶价格高达100﹩/kg，随着产量增加其价格逐渐下降，1978年降到25-45﹩/kg。
芳纶纤维
严妍
1
芳纶的简介 芳纶的分类 主要的产品及其制备
2
3
4
芳纶的应用
研究方向
5
芳纶纤维
芳纶全称为"芳香族聚酰胺纤维",是一种新型高科 技合成纤维，诞生于20世纪60年代末。有很多品种，如 Aramid fiber（帝人芳纶的商品名为 Twaron，杜邦公司 的商品名为Kevlar），芳纶纤维主要分为对位芳酞胺纤 维(芳纶1414 )和间位芳酞胺纤维(芳纶1313 )。 冷战结束后，芳纶作为高技术含量的纤维材料大量 用于民用领域 。
称为非石棉纤维橡胶垫片，或称为无石棉垫片、代石棉垫片。其主要
增强材料为代石棉纤维、无机纤维、碳/石墨纤维等。
2014-6-6
特点
超高强度、高模量和耐高温、耐酸耐碱、重量轻等 优良性能,其强度是钢丝的 5～6倍 ，模量为钢丝或玻 璃纤维的2～3倍，韧性是钢丝的2倍，而重量仅为钢丝 的1/5左右，在560度的温度下，不分解，不融化。它 具有良好的绝缘性和抗老化性能，具有很长的生命周 期。
2014-6-6
芳纶制的绳 防弹衣
2014-6-6
轮胎
芳纶的阻燃布
航空航天和军需工业上的应用
芳纶可用于制作大型飞机 的二次结构材料，如机舱门、 窗、机翼、整流罩体表面等， 也可制作机内天花板、舱壁等，
可减轻其质量。芳纶复合材料
可制造导弹的固体火箭发动机 壳、压力容器、宇宙飞船驾驶
舱、潜艇、防弹装甲车、防弹
n
2014-6-6
突出特点：
耐高温性能好，高温下的强度保持率好、抗氧化 性、耐水性良好等，主要用作耐高温材料。
缺点：强度、模量低。 用途：耐高温防护服、消防服和军服等。
芳纶浮织工艺 -回复

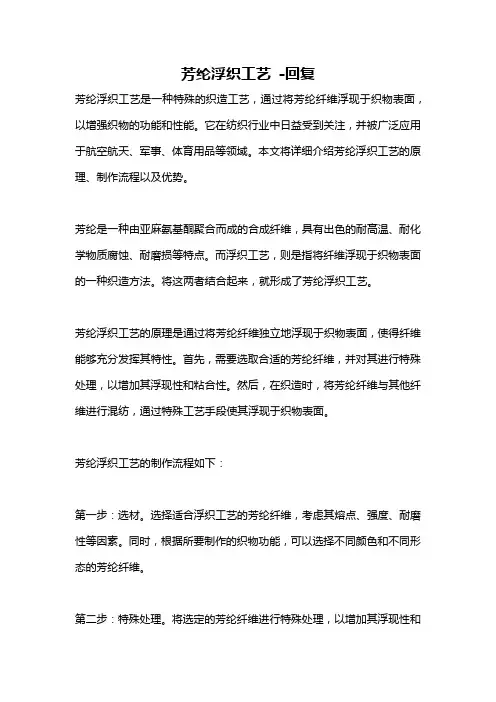

芳纶浮织工艺-回复芳纶浮织工艺是一种特殊的织造工艺，通过将芳纶纤维浮现于织物表面，以增强织物的功能和性能。
它在纺织行业中日益受到关注，并被广泛应用于航空航天、军事、体育用品等领域。
本文将详细介绍芳纶浮织工艺的原理、制作流程以及优势。
芳纶是一种由亚麻氨基酮聚合而成的合成纤维，具有出色的耐高温、耐化学物质腐蚀、耐磨损等特点。
而浮织工艺，则是指将纤维浮现于织物表面的一种织造方法。
将这两者结合起来，就形成了芳纶浮织工艺。
芳纶浮织工艺的原理是通过将芳纶纤维独立地浮现于织物表面，使得纤维能够充分发挥其特性。
首先，需要选取合适的芳纶纤维，并对其进行特殊处理，以增加其浮现性和粘合性。
然后，在织造时，将芳纶纤维与其他纤维进行混纺，通过特殊工艺手段使其浮现于织物表面。
芳纶浮织工艺的制作流程如下：第一步：选材。
选择适合浮织工艺的芳纶纤维，考虑其熔点、强度、耐磨性等因素。
同时，根据所要制作的织物功能，可以选择不同颜色和不同形态的芳纶纤维。
第二步：特殊处理。
将选定的芳纶纤维进行特殊处理，以增加其浮现性和粘合性。
这包括染色、涂覆等工艺，使芳纶纤维能够在织造过程中更好地浮现于织物表面。
第三步：织造。
将处理后的芳纶纤维与其他纤维进行混纺，然后采用一种专门的织造工艺将其浮现于织物表面。
这种织造工艺通常涉及到使用特殊的织机和编织技术。
第四步：后处理。
制作完成后，需要对织物进行后处理，以提高其质量和性能。
这包括热定型、压光等工艺，使织物更加平整、坚韧，并增加其耐磨性和耐高温性。
芳纶浮织工艺相比传统织造工艺具有许多优势。
首先，浮织工艺可以更好地发挥芳纶纤维的特性，如耐高温、耐磨损等。
其次，通过将纤维浮现于织物表面，可以增加织物的表面功效，如阻燃、抗紫外线等。
此外，芳纶纤维的浮现还可以增加织物的柔软度和透气性。
总结起来，芳纶浮织工艺是一种能够将芳纶纤维浮现于织物表面的特殊织造工艺。
它通过特殊处理和织造工艺，使纤维在织物表面形成浮现效果，以增强织物的功能和性能。
芳纶及其合成加工与应用
芳纶及其合成、加工与应用摘要：本文对芳纶的品种、合成及加工方法、应用做了一个简要的介绍，并对不同品种的芳纶、及芳纶的不同合成及加工方法做了一个简单的对比。
对芳纶的加工类型提出一种分级的方法，并通过这种方法对芳纶的加工及应用进行描述及分析。
关键词：芳纶、液晶、合成、加工、分级理论、应用Aramid and its Synthesis、Process、ApplicationAbstract：This paper introduces several kind of aramids,and their synthesis and processing methods. To study process of aramid better, A theory of classification is put forward.Process type of aramid is divided three kinds.By this method,we also introduce the application of aramid.Keyword：Aramid、Liquid Crystal、Synthesis、Process、A Theory of Classification、Application前言芳纶是一种新型高科技合成材料，是芳香族聚酰胺的统称。
相对于尼龙6、尼龙66等普通聚酰胺材料，因为分子链上相对较为柔软的碳链为刚性的苯环结构所代替。
芳香族聚酰材料其结构的特性，呈现溶致液晶性，是一种重要的主链型高分子液晶，因此芳纶具有超高强度、高模量和耐高温等优良性能。
芳纶目前已被广泛应用于国防军工、及航天航空、机电、建筑、汽车、体育用品等国民经济的各个方面。
如芳纶防弹衣、头盔，宇宙飞船、飞机等基体材料等等。
据估计，芳纶产品用于防弹衣、头盔等约占7～8%，航空航天材料、体育用材料大约占40%；轮胎骨架材料、传送带材料等方面大约占20%左右，还有高强绳索等方面大约占13%。
芳纶纤维表面改性研究
芳纶纤维表面改性研究芳纶纤维是一种高性能合成纤维，具有优异的热稳定性、阻燃性、力学性能和耐化学性能。
然而，芳纶纤维的表面性质对其应用性能起着重要作用。
因此，进行芳纶纤维表面改性研究，对其进一步提高应用性能具有重要意义。
芳纶纤维的表面改性研究可以从两个角度进行：一是通过表面涂覆或改性剂处理，二是通过化学修饰或活化处理。
首先，表面涂覆或改性剂处理是一种常见的芳纶纤维表面改性方法。
例如，可以利用溶胶-凝胶技术，在芳纶纤维表面形成薄膜。
这种方法可以改善芳纶纤维的亲水性，提高其与其他材料的界面粘结强度，并增强纤维的摩擦性能。
此外，还可以使用改性剂进行表面处理，如硅烷偶联剂和阻燃剂。
这些改性剂可以在芳纶纤维表面形成一层保护膜，提高纤维的耐热性和阻燃性能。
其次，化学修饰或活化处理也是芳纶纤维表面改性的重要方法之一、例如，利用等离子体处理可以在芳纶纤维表面引入官能团，改善其与其他材料的黏附性能。
此外，可以使用化学活化剂，如亚硝酸钠和活性氧气体，对芳纶纤维表面进行活化处理，增强其表面活性，提高纤维的亲水性和粘附性。
需要注意的是，芳纶纤维表面改性研究还需要考虑改性后的纤维性能稳定性和使用寿命。
改性剂和表面处理措施可能会影响芳纶纤维的力学性能、热稳定性和耐化学性能。
因此，在进行表面改性研究时，需要综合考虑改性效果和纤维性能的平衡。
总结起来，芳纶纤维表面改性研究可以通过表面涂覆或改性剂处理，以及化学修饰或活化处理两种方法来实现。
这些方法可以改善芳纶纤维的表面性质，提高其应用性能。
但需注意改性后的纤维性能稳定性和使用寿命。
深入研究芳纶纤维表面改性机理，对于进一步提高芳纶纤维的应用性能具有重要意义。
芳纶纺丝关键技术
芳纶纺丝关键技术
芳纶纺丝是一种重要的高性能纤维制备技术。
其关键技术包括原料选择、预处理、纺丝方式、拉伸工艺、后处理等方面。
其中，原料选择是影响芳纶纤维性能的关键因素，优化原料选择可以提高纤维的耐热性、耐溶剂性、抗紫外线性能等。
预处理是芳纶纤维制备的重要环节，通过预处理可以改善原料性质、提高纤维强度和延伸率。
纺丝方式包括干法和湿法两种方式，干法纺丝可以制备出高强度的芳纶纤维，而湿法纺丝可以制备出直径较细的芳纶纤维。
拉伸工艺可以进一步提高纤维的强度和延伸率，但也容易造成纤维的断裂。
后处理可以对芳纶纤维进行染色、涂覆等加工，提高其外观和使用性能。
针对这些关键技术，目前已有不少研究成果，并在实际生产中得到了广泛应用。
- 1 -。
2010.8.25 芳纶产品调查报告
关于拓展芳纶下游产品的调查报告一、芳纶1313 & 芳纶1414 的应用领域：特性：具有持久的热稳定性, 骄人的阻燃性, 极佳的电绝缘性, 优良的机械特性, 超强的耐辐射性.目前的芳纶1313品牌: 美国Nomex、俄罗斯的Fenilon、日本Conex、广东新会彩艳Chinfunex、烟台氨纶New Star等。
特性：强度是优质钢材的5~6倍；弹性模量是钢材或玻璃纤维的2~3倍；耐酸碱；在—196℃至204℃范围内可长期正常运行；良好的绝缘性和抗腐蚀性；生命周期很长。
应用领域: 国外：用于防弹衣、头盔等军工领域7%～8%；航空航天材料、体育用材料所占比例约为40%；轮胎骨架材料、传送带材料等领域约占20%；高强绳索约占13%国际上芳纶1414基本的下游产品分类如下：中国芳纶1414的用途：主用途是光纤补强材料，其次为防弹材料领域。
总体来看，下游应用开发还十分薄弱，表现出“有量无市“的尴尬。
二、部分品牌对位芳纶的主要应用特性对比：三、国际市场上开发的对位芳纶新产品因不同应用领域对芳纶纱性能在不同方面有不同的侧重要求，各公司针对不同的应用领域对芳纶进行了改性和加工处理，并给予这些不同的特性的芳纶纱新的牌号名称。
例如如下：（1）日本Teijin公司的某些芳纶新产品：Twaron1014和Twaron1015：分别专用于胶管和输送带增强的芳纶丝束，与标准型号Twaron1008相比，除了力学性能更适用于胶管和输送带的要求外，这两种产品还经过活化处理，应用时只需一步浸胶即可与橡胶基体粘合良好。
Twaron2100：是专为传动带开发的芳纶丝束，与标准型Twaron1008相比，它有相当低的模量，改善了的耐弯曲和耐压缩疲劳性能，动态性能出色。
Twaron2300：则专为动力胶管和高性能传动带开发，特点是同时具有高勾结强度和拉伸强度。
TwaronCT超细芳纶：防弹专用，显著提高了防弹性能。
超细、有色的芳纶短纤：用于生产耐切割手套。
芳纶纤维表面处理简介
虽然芳纶纤维具有很多优异的性能，但是它的表面活性基团少，活性低，使得芳纶纤维和基体材料结合的不好，限制了它的应用，因此，对芳纶进行预处理，显得尤为重要，芳纶纤维改性后，表面大分子链排列规则性变差并且在表面生成一些活性官能团，例如C=O、-OH、-COOH和NH2等。
这些官能团可以与基体材料发生化学反应或生成氢键，从而达到改善复合材料界面性能的目的。
一、芳纶纤维的表面处理方法及效果1.1 物理法物理法包括：表面涂层、高能射线辐照、等离子改性、超声浸渍等。
表面涂层是指在纤维表面涂覆一层有机物，该有机物涂层与纤维和基体均有较好的相容性，作为纽带增加芳纶纤维与基体的结合力。
高能射线辐照改性是指通过高能射线的辐照，使芳纶表面化学官能团增加或接枝上其他化学物质。
高能射线辐照包括：γ射线辐照、X射线辐照等。
分别在氮气和空气的氛围中，用γ射线辐照Armos纤维，在600KGY的辐照强度下得到了最佳的辐照效果。
通过X射线光电子能谱、XRD、扫描电镜、原子力显微镜对改性前后Armos纤维的表面元素、晶型、表面形貌进行了表征，并测试了辐照前后Armos纤维/环氧树脂的界面剪切强度和单丝拉伸强度。
发现，辐照后，Armos 纤维表面的氧元素含量增加，在空气氛围中，O/C比由0.206增加到了0.258，在氮气氛围中，增加到了0.254；辐照前后，Armos纤维晶型未发生明显变化；改性后，Armos纤维表面生成很多沟槽，粗糙度明显增加；改性后，Armos 纤维/环氧树脂的界面剪切强度由60.59MPa分别增加到了70.1MPa（空气氛围中）和71.3MPa（氮气氛围中），分别提高了15.8%和17.7%；但是，Armos纤维的单丝拉伸强度有所降低。
等离子体改性分为冷等离子表面改性和等离子体表面接枝，冷等离子表面改性是在电场的作用下使电场中的稀薄气体加速运动发生碰撞而形成离子、电子、激发态或亚稳态，这些高能粒子轰击材料表面，引起材料表面的化学键打开，生成自由基，这些自由基相互作用进而在材料表面生成各种极性基团，可与复合材料基体发生化学反应或形成氢键，从而改善纤维与基体的界面性能。
芳纶纤维基复合隔膜的制备及性能
芳纶纤维基复合隔膜的制备及性能贾亚峰;李建军;尚玉明;张森【摘要】用原位聚合方法制备高分散性纳米TiO2-聚甲基丙烯酸甲酯(PMMA),再将纳米TiO2-PMMA与聚偏氟乙烯-六氟丙烯(PVDF-HFP)共混,制备浆料,双面涂覆于芳纶基膜表面,制备芳纶/PVDF-HFP(TiO2)复合隔膜.对产物进行SEM、透射电子显微镜(TEM)、热收缩和电化学阻抗谱(EIS)分析及电池性能测试.制备的芳纶/PVDF-HFP(TiO2)复合隔膜在150℃时的热收缩率为0,孔隙率为45％、吸液率为214％,离子电导率为1.34 mS/cm.组装的电池以0.5 C充电、1.0 C放电,在2.75～4.20 V循环150次,容量保持率为98％,8.0 C放电比容量为120.7 mAh/g.【期刊名称】《电池》【年(卷),期】2018(048)006【总页数】5页(P397-401)【关键词】锂离子电池;复合隔膜;芳纶;纳米TiO2;电池性能【作者】贾亚峰;李建军;尚玉明;张森【作者单位】燕山大学环境与化学工程学院,河北秦皇岛 066004;清华大学核能与新能源技术研究院,北京 100084;燕山大学环境与化学工程学院,河北秦皇岛066004;清华大学核能与新能源技术研究院,北京 100084;中材锂膜有限公司,山东滕州 277500【正文语种】中文【中图分类】TM912.9目前，商品化的锂离子电池隔膜主要是聚烯烃微孔膜[1]，其中包括聚乙烯(PE)膜、聚丙烯(PP)膜以及多种材质复合的多层膜(PP/PE膜、PP/PE/PP膜)等。
聚烯烃隔膜价格低廉、具有优异的机械性能和绝缘性能，同时也存在若干缺点：高温下收缩明显、电解液浸润性较差及孔隙率低等。
这些缺点，会对电池的安全性能和电化学性能造成影响。
为了弥补聚烯烃隔膜的不足，人们研发出多种类型的复合隔膜。
在PE等隔膜表面涂覆聚芳酯及多巴胺等材料制得的聚合物涂覆改性隔膜，具有更高的吸液性能及耐热性，还能改善隔膜的高倍率循环性能。
芳纶(AF)开发生产方案(一)
芳纶（AF）开发生产方案一、实施背景随着科技的快速发展和全球竞争的加剧，新材料领域对于高性能纤维的需求日益增长。
芳纶（AF）作为一种具有极高强度、耐热性和抗化学腐蚀性的先进合成纤维，被广泛应用于航空航天、汽车、电子、体育器材等领域。
中国作为全球最大的化纤生产国，正积极寻求产业结构改革，以适应新形势下的市场需求。
二、工作原理芳纶（AF）是由芳香族二元胺和脂肪族二元酸或氨基酸盐缩聚而成的。
其分子结构中包含刚性的芳环和柔性的亚胺链，这使得芳纶具有良好的机械性能和热稳定性。
通过控制缩聚条件，可以得到不同分子量和化学组成的芳纶，以满足不同应用领域的需求。
三、实施计划步骤1.研发：开展芳纶制备工艺研究，优化反应条件、分离纯化步骤和产品性能。
同时，针对不同应用领域开展专项研究，为后续生产提供技术支持。
2.设备选型与采购：根据芳纶生产工艺要求，选择合适的反应设备、分离设备、造粒设备等，并确保设备性能稳定、易于操作和维护。
3.工厂建设：依据生产工艺流程，设计合理的生产线布局，确保物料流畅、减少能源浪费。
同时，注重工厂环保设施的建设，确保三废处理达标。
4.试生产：进行小规模试生产，验证生产工艺的可行性和稳定性。
在此过程中，不断优化生产工艺参数，提高产品质量和产量。
5.规模化生产：在试生产成功的基础上，逐步扩大生产规模，以满足市场需求。
同时，注重产品质量控制和安全生产管理。
四、适用范围1.航空航天领域：用于制造飞机、卫星等高性能产品。
2.汽车领域：用于制造高性能汽车轮胎、安全气囊等。
3.电子领域：用于制造电路板、电池隔膜等。
4.体育器材领域：用于制造高档自行车架、高尔夫球杆等。
五、创新要点1.工艺创新：采用先进的缩聚反应技术，提高反应效率和产品质量。
2.设备创新：设计专用设备，实现自动化连续生产，提高生产效率和产品质量。
3.产品创新：开发新型芳纶品种，拓展应用领域，满足市场多样化需求。
4.环保创新：采用绿色生产工艺，减少三废排放，实现清洁生产。
芳纶纤维的微球脱粘
芳纶纤维的微球脱粘全文共四篇示例，供读者参考第一篇示例：芳纶纤维是一种高强度、耐高温、耐腐蚀的特种纤维，广泛应用于航空航天、船舶制造、汽车工业等领域。
在实际使用过程中，芳纶纤维常常会出现脱粘的问题，即纤维与基体分离，影响其性能和使用寿命。
为了解决这一问题，科研人员们提出了一种新的技术——芳纶纤维的微球脱粘技术。
芳纶纤维的微球脱粘技术是通过在纤维表面涂覆一层微球，在应力作用下，微球可以起到缓冲作用，减小纤维与基体之间的应力集中，从而减小脱粘的可能性。
这种技术可以有效提高芳纶纤维与基体的粘接强度，延长其使用寿命，提高产品的性能和可靠性。
科研人员需要选择合适的微球材料。
一般来说，微球材料应具有良好的耐高温、耐腐蚀性能，且与芳纶纤维和基体材料具有良好的相容性。
常用的微球材料有陶瓷微球、玻璃微球、碳纳米管等。
这些微球材料具有轻质、高强度、高硬度的特点，能够很好地起到缓冲和支撑作用。
科研人员需要选择合适的微球尺寸和分布方式。
一般来说，微球的尺寸应该适中，既能够填充纤维表面微小裂纹，又不会影响纤维的柔韧性和弯曲性能。
微球的分布方式也非常重要，应该均匀分布在纤维表面，避免出现密集或稀疏的现象。
科研人员需要选择合适的涂覆工艺。
涂覆是将微球均匀地喷涂在纤维表面，形成一层保护膜。
常用的涂覆工艺有喷涂、浸渍、旋涂等。
在涂覆过程中，需要控制好涂覆的厚度和均匀性，避免出现涂层薄厚不均的情况。
第二篇示例：芳纶纤维是一种高性能的合成纤维，具有优异的耐高温、耐腐蚀、强度高、耐磨损等特点，在航空航天、汽车、电子等领域得到广泛应用。
由于其表面的光滑性和化学稳定性强，使得粘接难度较大，尤其在微球脱粘过程中存在一定困难。
微球脱粘是一种通过微小球体力作用将两个表面从粘合状态中分离的技术，可以有效减小粘接面的接触区域，降低脱粘力和损伤，是芳纶纤维脱粘的一种重要方法。
下面将介绍芳纶纤维微球脱粘的原理、方法和应用。
一、原理微球脱粘是利用微小球体在两个表面之间产生的作用力来实现脱粘的技术，其原理主要包括表面张力、表面形变能和粘附力三个因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芳纶涂覆生产工艺
芳纶涂覆生产工艺是一种重要的纺织工艺，可以在芳纶纤维上涂覆一层聚氨酯或聚脂等聚合物材料，以提高其耐用性、强度、防水性和防腐性能。
具体的生产工艺如下：
1. 芳纶纤维的预处理：首先对芳纶纤维进行清洗、干燥和热处理等预处理工序，以确保其表面干净、平滑，并且具有一定的表面张力。
2. 涂覆剂制备：将聚氨酯或聚脂等聚合物材料加入适量的溶剂中搅拌均匀，制备成均质的涂覆剂。
3. 涂覆：将芳纶纤维进行拉伸和压缩处理，使其表面光滑。
然后将涂覆剂均匀地涂覆在芳纶纤维表面。
涂覆工艺可以采用滚涂、刮涂、喷涂等方式。
4. 固化：将涂覆后的芳纶纤维置于恒温恒湿条件下，使其涂覆层逐渐固化，增强其耐用性和强度。
5. 后处理：对涂覆后的芳纶纤维进行后处理，如切割、缝合等工序，以形成各种不同用途的芳纶制品。
芳纶涂覆生产工艺由于具有高强度、轻量化、防水、防腐等优点，在军事、民用、航空航天等领域得到了广泛的应用。
