自动控制系统的抗干扰措施
自动化控制系统抗干扰技术应用
自动化控制系统抗干扰技术应用摘要：在工业自动化控制现场应用中，为了防止信号干扰，提高系统运行的稳定性和可靠性，文章主要分析了自动化控制系统应对各种干扰源通过两种干扰传播方式，以便在实际应用当中如何抑制干抚信号，并介绍了控制系统常用的干扰抑制措施。
关键词：DCS、PLC、干扰源、屏蔽、接地、PROFIBUS、S7-300、控制系统在工业控制现场中分布着各种各样的杂散电磁干扰信号，对DCS及PLC系统等弱电检测信号具有很强的干扰作用，甚至使整个系统瘫痪，如何在自动化控制系统中减少干扰信号的干扰，保证系统的稳定可靠运行，这就使得我们必须在应用过程当中正确地处理。
一般地，电磁干扰可在多个方面影响PLC：• 电磁场对系统有直接影响。
• 由总线信号导致的干扰耦合（PROFIBUS DP 等）• 通过系统布线产生的干扰耦合。
• 干扰通过电源和/或保护接地来影响系统。
一、两种干扰传播途径通常产生干扰有三个要素：干扰源、耦合路径、易受干扰的潜在电子器件（DCS及PLC系统各种卡件）。
干扰源可以通过空间的辐射或电磁耦合传递到DCS及PLC系统的CPU和信号采集卡件，也可以通过信号电缆的传输进入控制系统。
1、干扰源通过空间传播干扰源的电磁能量以场的方式向四周传播, 频率较高时，干扰信号可以通过导线间的分布电容从一个回路传导到另一个回路，这是电容耦合或电场耦合；干扰信号通过导线间的分布电感，从一个回路传到另一个回路为电感性耦合或磁场耦合；电磁场的干扰还可以通过天线发送至电子装置，即干扰的天线效应，由信号源－传输线－负载组成电流环路，就相当于磁场天线。
2、干扰源通过导线传播信号通过导线传输，实际的传输导线都存在分布电容和电感，尤其在传送频率高的情况下，分布电容和电感参数的影响更不能忽视。
当设备或元件共用电源或地线时，会产生共阻抗耦合；当脉冲信号通过传输线传播，在一定条件下，信号会发生波反射，反射会改变正常信号而产生有危害的冲击电压；干扰源通过磁场耦合在两根导线和设备构成的回路上产生感应电压，会产生差模干扰；干扰源通过电场耦合在一根导线与系统地构成的回路上产生的感应电压，会产生共模电压。
发射台自动化控制系统的抗干扰措施
发射台自动化控制系统的抗干扰措施发射台运用微机控制系统实现发射机自动化的过程中，要保证系统安全可靠运行。
除要求构成系统本身的元器件质量稳定可靠外，更重要的是克服周围环境的干扰。
在设计控制系统时忽视对可能产生干扰源的分析，缺乏必要抗干扰措施，无论该系统硬件和软件如何先进、完善，都有可能由于干扰使得控制系统无法正常运行，因此必须对发射台自动化控制系统的干扰问题有足够的认识。
一、对于发射台自动控制系统的干扰源主要有三种(1)电磁波干扰发射机是发射台的核心设备，也是各自动控制系统的主要被控对象。
发射机的任务是不断产生高频电能，而天馈线是强电磁波的发生体。
在发射台内高频干扰是影响各自动化系统正常运行的重要因素。
在大功率发射机附近的强电磁场中，设备外壳、一段导线均可产生较大感应电动势而形成干扰。
另外各种控制继电器动作．电子管过流、闪烁、大电流触点的合断均可产生瞬间脉冲干扰，而脉冲干扰信号的频谱很宽，可以从几十kHz到200MHz。
所有这些干扰都可导致自动化系统程序运行失控，影响正常运行。
（2）信号通道接口引入的干扰自动化系统与被控对象以及其他外部设备之间的连接都通过信号通道来实现。
模拟量、开关量的取样输入，控制开关或模拟控制输出都是干扰串人的主要途径。
干扰信号有些是从取样电路串入的，有些是从长距离传输线上感应进来的，有时还有因电路阻抗匹配不好引起发射所造成的。
（3）电源系统引入的干扰共用电源的其他设备，所产生的干扰有可能产生使自动化系统误动作，电网上用电设备大部分是电感器件，当大电流切换时，产生瞬间过电压，时间虽极短，但瞬间电压可高于正常电压几倍，形成很高的干扰脉冲电压。
控制和被控制设备由于使用电源共地，在公共地线阻抗上产生脉冲电压在输入回路上叠加，会形成干扰信号。
二、抑制电源噪声的抗干扰技术(1)采用交流稳压和直流稳压采用交流稳压，可保证供电的稳定性，防止电源系统的过压与欠压，以提高系统的可靠性；对于直流稳压，可采用交流进线滤波器和输出滤波器，对高频干扰信号采用无源滤波电路进行抑制以降低成本，对低频噪声则采用有源滤波器进行抑制。
自动化控制系统抗电磁源干扰的措施探讨
１ ． ３ Ｐ Ｌ Ｃ 系统 内部的干扰
Байду номын сангаас
Ｌ Ｃ 控制系统 ， 其需要通过 直 Ｐ Ｌ Ｃ 系统 内部的干扰 ， 是因内部元器 件与 电路之 间的电磁 作 为一种高速低 电平 控制装置 的Ｐ Ｐ Ｌ Ｃ 系统的控制 辐射而造成 的干扰 现象 。 主要 的辐射干扰 类型有： 元器件之 间 接 接地方式 来保障系统安全与抑制电磁 干扰 。 因相互不匹配使 用而产生辐射干扰 ； 逻辑 电路间的辐 射干 扰；
装 置会 受 到 信 号 电缆 分布 电容及输 入 装 置 滤 波 等 因素 的 干 扰 ，
Ｌ Ｃ 控制 系统应选 用一点接地 与串联一点的接地方 式 ， 并 模拟 地与逻辑地 间的辐射干扰 等， 这些Ｐ Ｌ Ｃ 系统 内部 的干扰现 因而Ｐ 控制装 置之 问的信号交换频率不能超过 １ Ｍ Ｈ ｚ 。 而对 于集中布置 象 同样 为造 成 整 个 电磁 干 扰 问题 的产 生 。
关键 词 ： 自 动化控 制系统； 电磁 源干扰 ； 抗干扰 ； 措 施
１ 电磁 干扰 的主要 来源
１ ． １ 空间的辐 射干 扰
一
供电电源 ， 从而减少或抑制 因电网引入而产生的干扰现 象。
２ ． ２合理挑选传输电缆 ， 根据传输信号种类分层敷设
在Ｐ Ｌ Ｃ 自动控制系统中， 传输电缆的挑选也十分重要， 因为
・
设 计 分 析

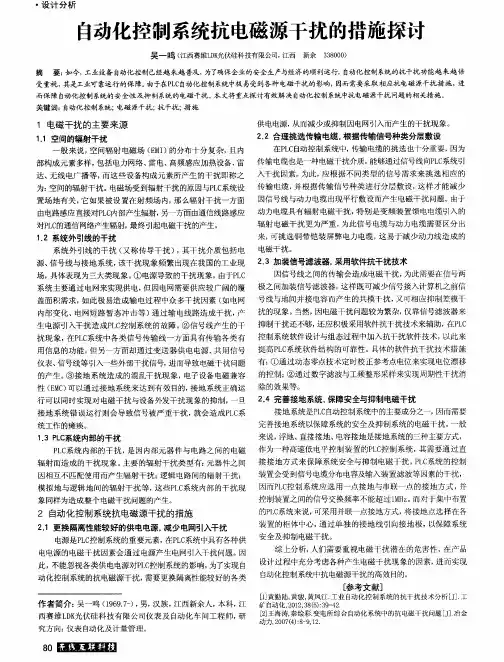

自动化控制系统抗电磁源干扰 的措施探讨
吴一 鸣 （ 江西 赛维Ｌ Ｄ Ｋ 光 伏硅 科技 有限公 司， 江 西 新余 ３ ３ ８ ０ ０ ０ ）
摘 要 ： 如 今， 工业设备 自 动化控 制 已经越 来 越普及 ， 为了 确保企 业的安全 生产与经济 的顺利运行 ， 自 动化控 制系统 的抗干扰功 能越 来越 倍 受重视 ， 其是工业可靠运行 的保 障 。 由于在 Ｐ Ｌ Ｃ 自 动化 控制 系统 中极 易受到各 种 电磁 干扰 的影 响， 因而需要 采取 相应 抗电磁 源干扰 措 施 ， 进 而保 障 自 动 化控 制系统 的安全 性及抑 制 系统的 电磁 干扰 。 本 文将重点探讨有效 解 决 自 动化控 制系统 中抗电磁 源干扰 问题 的相 关措 施 。
电气工程中自动化设备的抗干扰措施
电气工程中自动化设备的抗干扰措施电气工程中自动化设备抗干扰措施是保证自动化设备稳定运行的重要手段，有效的抗干扰措施可以提高设备的可靠性和安全性。
本文将介绍一些常见的抗干扰措施。
1. 接地保护：良好的接地系统是抗干扰的基础。
通过良好的接地保护，可以减轻电气设备受到地面电流、雷电、电磁干扰等因素的影响。
2. 屏蔽措施：屏蔽是抗干扰的重要手段之一。
可以通过使用金属屏蔽或电磁波吸收材料对电气设备进行屏蔽，减少外部电磁干扰的影响。
3. 滤波措施：通过使用滤波器对电气设备进行滤波处理，可以消除电源线上的高频噪声和电磁干扰，保证设备的正常运行。
4. 绝缘措施：绝缘是电气设备保护的重要手段。
可以通过使用绝缘材料、绝缘墙等手段，提高设备的绝缘水平，避免电气设备受到外界干扰的影响。
5. 接线规范：合理的接线规范可以降低电气设备发生故障的概率。
在进行接线时，应尽量避免线缆交叉、过长、过密等情况，减少电气干扰。
6. 系统优化：通过对自动化系统进行优化，可以提高系统的抗干扰能力。
对控制系统进行参数调整、优化信号处理程序等。
7. 地域环境考虑：在电气设备的选址、建设和运行中，需要充分考虑设备所处环境的电磁环境、温度湿度等因素，做好相应的抗干扰措施。
8. 过电压保护：通过使用过电压保护设备，可以防止系统因外界雷电等因素引起的过电压，保护电气设备的安全运行。
10. 定期维护：定期进行设备的维护和检查，对于发现的故障和问题及时处理，保证设备的正常运行。
抗干扰措施是电气工程中保证自动化设备稳定运行的关键环节。
通过合理的接地保护、屏蔽措施、滤波措施、绝缘措施、合理的接线规范、系统优化、地域环境考虑、过电压保护、合理的线缆布置以及定期维护等措施的综合应用，可以有效降低外界干扰对设备的影响，提高自动化设备的可靠性和安全性。
工业自动化控制系统的抗干扰技术分析
工业自动化控制系统的抗干扰技术分析工业自动化控制系统的抗干扰技术是工业控制中的关键技术之一。
这种技术的主要目的是降低外界干扰对工业自动化控制系统的影响，提高系统的稳定性和可靠性。
本文将对工业自动化控制系统的抗干扰技术进行分析。
首先，工业自动化控制系统中最常见的外界干扰包括电磁干扰、噪声干扰和电力干扰。
这些干扰会导致信号传输中的误差、控制信号的失真和噪声污染等问题，从而影响工业自动化控制系统的稳定性和可靠性。
为了抵御这些外界干扰，工业自动化控制系统采用各种抗干扰技术。
以下是常见的抗干扰技术：1. 硬件层面上的抗干扰技术硬件层面上的抗干扰技术主要包括信号隔离、滤波、屏蔽和接地等。
信号隔离可以将信号电气性质分离，从而解决信号传输中的地线干扰问题；滤波可以滤除高频噪声干扰，使信号传输更加稳定；屏蔽可以在电路板上采用金属盖板、金属屏蔽罩等，阻挡外界的电磁波干扰；接地可以使电路板内的各个不同电位达到相同电位，防止因接地问题产生的干扰。
软件层面上的抗干扰技术主要包括模拟电路技术和数字信号处理技术。
模拟电路技术可以通过设计合适的滤波器、锁相环、正交解调器等，对输入信号进行处理，从而达到抗干扰的目的；数字信号处理技术可以通过采样、滤波、数字噪声抑制等处理方法，对数字信号进行处理，降低外界干扰的影响。
3. 信号传输中的抗干扰技术信号传输中的抗干扰技术主要包括差分传输和光纤传输。
差分传输使用两个相反极性的信号同时传输，从而消除共模干扰；光纤传输使用光信号传输，避免了电磁干扰和磁场干扰。
总的来说，工业自动化控制系统的抗干扰技术是保证系统稳定性和可靠性的关键。
在设计控制系统的过程中，应选用合适的抗干扰技术，以确保系统能够在复杂的工业环境中正常运行。
DCS控制系统应用中的抗干扰问题分析
DCS控制系统应用中的抗干扰问题分析DCS控制系统是现代化工自动化生产中的重要组成部分，其应用范围涵盖了化工、石化、电力、冶金等多个行业领域。
在实际应用中，DCS控制系统经常会受到各种外部干扰的影响，这些干扰可能来源于电磁干扰、物理环境变化、人为操作等多个方面，严重干扰可能导致系统运行不稳定、控制失效甚至系统瘫痪。
如何在DCS控制系统应用中解决和抵御各种干扰问题，成为了当前工业控制系统领域中的研究热点之一。
本文将对DCS控制系统中的抗干扰问题进行分析，并提出相应的解决方案。
一、电磁干扰对DCS控制系统的影响电磁干扰是DCS控制系统中常见且严重的干扰源之一。
其种类包括电磁辐射干扰、传导干扰等。
电磁干扰可能来自于外部设备、电力线路、无线电信号、雷电等多个方面，其频率范围也十分广泛。
电磁干扰会对DCS控制系统的传感器、执行元件、通信线路等组成部分造成影响，导致控制系统的工作异常，甚至失效。
电磁干扰不仅会使得传感器接收的信号产生误差，还可能引起控制命令的传输错误，从而对整个生产过程产生严重的影响。
为了解决电磁干扰对DCS控制系统的影响，可以采取一系列的技术手段。
在系统设计阶段应该合理规划布置设备，避免将敏感的传感器和执行元件置于强电磁干扰源附近。
可以采用屏蔽措施，如使用屏蔽电缆、屏蔽罩等设备，阻隔外部电磁干扰。
还可以采用滤波器、隔离器等设备对信号进行处理，消除电磁干扰对系统的影响。
通过以上技术手段的综合应用，可以有效提高DCS控制系统对电磁干扰的抵御能力，保障系统的正常稳定运行。
除了电磁干扰外，物理环境变化也会对DCS控制系统产生一定的影响。
物理环境变化主要包括温度、湿度、气压等因素的变化，这些因素的变化可能会导致系统中的传感器、执行元件的性能产生变化，从而对控制系统的稳定性产生影响。
在特殊工业环境中，如高温、高湿或者腐蚀性环境下，物理环境变化对DCS控制系统的影响尤为突出。
针对物理环境变化对DCS控制系统的影响，可以采取一系列的防护措施。
关于自动化装置受干扰及抗干扰措施的分析
通过多重检测和比较，提高系统在干扰下的 可靠性。
软件陷阱与看门狗技术
用于防止程序跑飞，确保系统正常运行。
自适应控制算法
根据环境变化自动调整参数，提高系统的鲁 棒性。
其他抗干扰措施
防雷击保护
通过避雷针、浪涌保护器等设备，防 止雷电对自动化装置的干扰。
环境控制
保持自动化装置的工作环境清洁、干 燥、无尘，减少环境因素对设备的干 扰。
未来抗干扰技术的发展趋势
智能化抗干扰技术
利用人工智能和大数据技术，实现对自动化装置运行状态的实时监测和预警，以及自适应抗干扰控制策略的制定和实 施，进一步提高自动化装置的稳定性和可靠性。
集成化抗干扰技术
通过将多种抗干扰技术进行集成，形成综合性的抗干扰系统，实现对自动化装置的多层次、全方位的防护，有效降低 各种干扰因素的影响。
定期维护与检查
定期对自动化装置进行检查和维护， 确保其正常工作。
安全防护措施
采取安全防护措施，如设置安全栅栏 、警示标识等，防止人为因素对自动 化装置的干扰。
04
案例分析与实践经验分享
某工厂自动化装置受干扰案例
案例概述
某工厂的自动化装置在运行过程中频 繁出现异常，导致生产流程中断。经 过调查，发现干扰是导致异常的主要 原因。
详细描述
控制系统不稳定可能是由于传感器信号失真、执行机构故障、控制算法缺陷等 因素引起的。控制系统不稳定可能导致生产过程受到影响，甚至引发安全事故 。
数据传输错误
总结词
数据传输错误是指在自动化装置的数 据传输过程中，数据发生丢失、重复 或乱码等现象，导致数据不能正确地 传输到目的地。
详细描述
数据传输错误可能是由于电磁干扰、 通信线路故障、通信协议缺陷等因素 引起的。数据传输错误可能导致自动 化装置之间的通信受到影响，甚至导 致整个生产线的停产。
自动化控制系统的抗干扰之小探
自动化控制系统的抗干扰之小探摘要：本文针对自动化控制系统受干扰进行了分析，并提出自动化控制系统减少电压扰动的措施，确保自动化控制系统的可靠运行。
仅供同行参阅。
关键词：干扰；措施；接地方式1、自动化控制系统的干扰分析1）谐波干扰。
由于用电负荷中较多的电子整流器、电焊机、电梯、整流装置，中频逆变电机，弱电子系统、ups等。
2）雷电电磁波干扰。
雷闪也是造成自动化控制系统运行故障和硬件损坏的重要因素之一。
其主要干扰形式表现为雷击电磁脉冲通过电源传输线路和信号、数据传输线路引入设备（装置和系统）的浪涌电压和浪涌电流。
3）地电位的干扰。
自动化控制系统通常为取得一个基准电位而进行接地，该接地点称为接地基准点。
①如果在有几个系统，每个系统都分别取得一个参考地，则在这些参考地之间以及这些参考地与电源变压器中性点的工作地之间，就可能由于单相接地短路电流或电磁感应所引起的，在接地连接线及其与钢筋之间所形成的接地环路中产生感应电流而出现电位差，导致自动化系统运行混乱、出错、死机，甚至毁机事故；②其次，建筑物的防雷装置一旦接闪，雷电流流经防雷引下线、接地装置时就会产生强电压降（如果按雷电流为100 ka，接地电阻为18计算，接地装置上的电压降为100 kv，而防雷引下线上的电压降可达15kv/m以上），使绝缘接地线可能因击穿或电磁感应，而引起自动化控制系统参考地上的高电位通过主机线路板、低压电源线路对变压器接地中性点产生反击，将主机烧毁。
③此外，当雷闪发生，雷云所带的电荷消失时，被束缚在该建筑物顶部的静电感应电荷立即沿着防雷引下线入地，在引下线中产生压降，尽管引下线并联支路数多，电压降幅值比起直击雷电流下行时要小得多，但对自动化控制系统来说，此时所产生的电磁感应以及各层楼板钢筋间所产生的电位差，仍能危及自动化控制系统的安全及运行的可靠性；4）强、弱电并行敷设线路之间分布电容耦合干扰。
采用非屏蔽导线穿塑料管进行敷设，通过强、弱电导线之间存在的分布电容的耦合途径，使得弱电线路产生较高的静电感应电压，导致自动化系统设备电子线路板被击穿；5）采用等电位措施后，tn-s、tn-c-s电源系统对自动化控制系统造成的干扰。
工业自动化控制系统的抗干扰技术分析
工业自动化控制系统的抗干扰技术分析随着工业自动化水平的不断提高，工业控制系统在生产过程中起着越来越重要的作用。
在现实生产环境中，各种干扰因素经常会给工业自动化控制系统带来一系列问题，如信号失真、控制误差等，严重影响了系统的稳定性、可靠性和性能。
提高工业自动化控制系统的抗干扰能力成为了亟需解决的技术难题。
本文将对工业自动化控制系统的抗干扰技术进行深入分析，为工业自动化领域的技术研发和实践提供有力支持。
一、工业自动化控制系统的干扰来源及特点工业自动化控制系统的干扰来源主要包括电磁干扰、机械干扰、温度变化、供电干扰等。
电磁干扰是最为常见和严重的一种干扰形式。
它不仅来自于外部环境中的电磁辐射，还可能由于系统内部的电磁干扰源，如电机、变频器等设备产生。
机械干扰主要来自于设备的运行、振动和冲击，在这种情况下，会导致传感器失灵、信号失真等问题。
温度变化对控制系统的干扰主要体现在传感器及电子元器件的工作温度范围内的波动。
供电干扰则包括电源电压波动、谐波干扰、电源噪声等，对于控制系统的正常工作有较大影响。
干扰的特点主要包括高频、低频、大幅度和突发性。
由于工业生产环境的复杂性，控制系统往往要在恶劣的环境中工作，因此对干扰的抗性要求较高。
工业自动化控制系统的稳定性和可靠性要求也较高，这就要求控制系统的抗干扰技术必须具有一定的鲁棒性和强健性。
目前，对工业自动化控制系统的抗干扰技术研究主要包括以下几个方面：信号处理技术、电磁兼容技术、隔离技术、滤波技术和自适应控制技术。
1. 信号处理技术信号处理技术是工业自动化控制系统抗干扰的重要手段之一。
它主要包括对信号进行采样、滤波、放大、数字转换等处理，以提高信号的抗干扰能力。
滤波技术是信号处理技术中的核心内容，它能够有效地去除信号中的干扰成分，提高信号的纯度和可靠性。
采用数字信号处理技术对信号进行处理，能够更好地抑制干扰，提高信号的抗干扰性。
信号处理技术在工业自动化控制系统的抗干扰中具有重要作用。
探讨单片机控制系统的抗干扰措施
探讨单片机控制系统的抗干扰措施摘要：单片机控制系统是一种监控功能强、可靠性高、方便使用的自动控制系统，在多种领域受到广泛应用。
在进行单片机控制系统应用时，为了提高控制的有效性，需要避免单片机控制系统受到其他因素的干扰。
通过分析单片机控制系统的主要干扰来源，可以有针对性地制定抗干扰措施，避免单片机控制系统在运行中受到干扰，造成不必要的生产问题。
关键词：单片机；控制系统；抗干扰措施一、单片机控制系统干扰源分析单片机作为工业生产运行系统中非常重要的构成部分之一，由单片机所构成的控制系统必须具备较高的灵敏度。
但同时，灵敏度越高，则意味着系统可能引入干扰因素越多。
特别在强噪声环境下，被测信号可能被淹没，影响测量效果的实现。
工业现场应用中，存在大量且多类型的干扰源，这些干扰源以一种或多种方式对计算机测控系统产生影响，导致整个控制系统性能指标无法满足设计要求，进而对测量控制结果的可靠性产生不良影响，必须引起高度重视。
结合单片机控制系统的实际运行情况来看，在单片机控制系统工业现场应用中，所承受干扰以电磁能量干扰为主。
具体而言，单片机控制系统内外部干扰源主要包括以下几个方面：第一是无线电设施所产生射频干扰；第二是发动机装置上高压点火线圈向外辐射磁场强度大且频带宽的电磁波信号干扰；第三是单片机内部晶振电路干扰；第四是外部交流电路系统中所产生工频信号干扰；第五是数字电路本身门电路频繁的导通、截止造成电源地线在电流变化因素作用下所产生高频电磁干扰。
二、抗干扰的措施2.1软件抗干扰措施在单片机运行时，会有少数的干扰进入单片机控制系统，软件抗干扰措施必不可少。
因为软件抗干扰措施是以CPU为代价的，所以，如果没有硬件抗干扰措施来消除绝大多数的干扰，CPU就会一直忙碌，没有精力进行正常工作，进而严重影响单片机系统的工作效率与实时性。
下面介绍几种CPU解决抗干扰的措施。
2.1.1人工复位针对于失控的CPU,最简单的方法就是让CPU进行复位，使程序自动从OOOOH开始执行。
化工企业自动化控制系统抗干扰措施
化工企业自动化控制系统抗干扰措施摘要：化工生产本身就是一项十分复杂的内容，在具体的生产过程中会使用大量的控制设备以及电路系统，这样就会造成在生产过程中出现较为复杂的电磁环境，部分复杂的电磁环境会对工作信号的正常接收造成一定的影响，因此无法准确有效地收集到数据信息，这样会影响整个化工企业自动化系统的正常运行，想要不断提高化工企业自动化系统的稳定性则必须要进行抗干扰处理，这样才能为后续的化工生产奠定良好的前提和基础。
关键词：自动化；控制系统；抗干扰；措施化工自动化设备，有着高精度、高效率、高准确度的特点，在企业的生产中应用十分广泛。
为了确保生产的顺利进行，作为设备维修部门，及时维修维护设备，使故障设备尽快恢复正常，是每个维修人员都向往的美好愿望，这就对维修人员的技能水平有着很高的要求。
设备的抗干扰问题，具有偶发、隐蔽、无规律等特点，严重影响了设备的稳定性，必须引起重视。
1化工自动化技术使用的意义1.1降低操作工人的劳动强度化工自动化技术的使用，可以在一定程度上降低操作工人的劳动强度。
和传统的化工工作不同，现代化的化工自动化技术以机器设备的运作为主要方式，操作工人只需要掌握计算机的操作方法就可以做到对机器设备的间接控制，从而达到良好的应用效果。
1.2规避了操作的违规现象传统的化工操作，会在一定程度上加大违规现象的发生，从而导致化工的事故。
现代的化工行业利用自动化技术，通过计算机互联网，简化了操作流程，大幅度地避免了操作违规现象的出现。
2化工企业自动化控制系统的干扰来源虽然自动化控制系统中有非常多的干扰源，但是将不同类型的干扰源进行分类大致可以分成两种类型，分别是自然干扰源和技术性干扰源。
在进行化工生产的过程中最为常见的干扰源则是雷电干扰、变频器干扰以及线路干扰。
变频器干扰的产生原因主要是因为一些线路或者是空间的辐射而产生的影响，变频器的干扰会对整个系统的正常运行造成十分严重的影响。
在进行化工生产的过程中，如果遇到一些雷电，则会对高频感应装置产生一些影响，想要对这类干扰源进行有效的解决，则显得十分困难，因为主要是由于一些外界环境而造成的影响，在解决此类干扰问题的过程中，可以通过切断电流的方式来降低干扰。
控制系统信号干扰与抗干扰措施
通 过 共用 电源 串人 的 干 扰 ． 这 类 干 扰 不 易 被 发 现 。另 一 种 是
途径 ． 或 把 干 扰 强 度 降到 最 大 可 能 低 的 限 度 内 ， 并 增 强 设 备
器是用三相电的 。 有零线 、 火线和地线 。 零 线 与 火 线 之 间 的 干
扰 叫 做差 模 干 扰 ． 火线 与 地 线 之间 的干扰 叫做共 模 干 扰 。 差 模
干 扰 就是 线 与线 之 间 的 干扰 ． 共 模 干扰 是 线 与地 之 间 的 干扰 。
种， 主 要 包 括 屏蔽 地 、 保护地 、 系 统 地 等 。 由于 目前 工 程 上 的 接 地 系统 施 工 并 不 规 范 ． 控 制 系 统 的 接 地 常 常 存 在 各 个 接 地 点 的电位分布不均 ． 不 同 接 地 点 间存 在 电 位 差 ． 从 而 引 起 地 环 路 电流 。 产生干扰 ， 影 响 系 统 正 常工 作 。 例 如测 量 电缆 的屏 蔽层 必须单点接地 ． 如果 电缆屏蔽层 的两端都 接地 ． 就 容 易 存 在 电位 差 ． 产 生 电 流 通过 屏 蔽 层 。 尤其是在雷击发生时 ． 接 地 线 中 的 电位 差 将 更 大 ， 产 生 的 电 流 也 更 大 。此 外 ， 在大地 、 接地 线 和屏 蔽 层 之 间有 可 能 构成 闭合 环路 ． 在 变 化 磁 场 的作 用下 ， 会有感应电流出现在屏蔽层 内。 通 过 耦合 ． 在 芯 线 上 产 生 干 扰信 号 回路 。若 系统 地 与 强 电接 地 处 理 混 乱 。 所 产 生 的 接地 环 流 就 更 有 可 能在 地 线 上产 生 不 等 的 电 位 分 布 ． 尤 其 是
PLC控制系统抗干扰的措施及方法
PLC控制系统抗干扰的措施及方法摘要：介绍PLC控制系统在不同的工业环境中受到来自系统本身(包含PLC硬件及软件)以及外界(包含空间辐射电磁场、电源、信号线、接地等)的干扰；并且通过分析产生干扰的原因，提出了解决主要抗干扰措施。
关键词：PLC；控制系统；干扰类型随着科学技术的发展，PLC作为一种自动化程度高、配置灵活的工业生产过程控制装置，因为其本身的高可靠性、允许在较为恶劣的环境下工作而在自动控制领域中得到广泛应用。
由于受到现场条件所限，工业控制系统的各类PLC大多处在强电电路和强电设备所形成的恶劣电磁环境中，电磁干扰极其严重，对PLC控制系统可靠运行极其不利，因此，一方面要求PLC生产厂家提高设备的抗干扰能力，另一方面要求使用部门在工程设计、安装调试和运行维护过程中采取抗干扰措施，双方配合才能妥善解决问题，有效增强系统的抗干扰性能。
因此，研究PLC控制系统干扰信号的来源、成因及抑制措施，对于提高PLC控制系统的抗干扰能力和可靠性具有重要作用。
一、提高PLC硬件抗干扰能力在选择设备时，首先要选择有高效抗干扰能力的产品，其中包括了电磁兼容性。
尤其是抗外部干扰能力，如采用浮地技术、隔离性能较好的PLC系统；监控信号在接入PLC前，在信号线与地之间并接电容，以减少共模干扰；在信号两极间加装滤波器可减少差模干扰。
；另外要考察其在类似工作环境中的应用实绩。
在选择国外进口产品要注意：我国是采用220 V高内阻电网制式，而欧美地区是110 V低内阻电网制式。
由于我国电网内阻大，零点电位漂移大，地电位变化大，工业企业现场的电磁干扰至少要比欧美地区高4倍以上，对系统抗干扰性能要求更高，在国外能正常工作的PLC产品在国内不一定能可靠运行，这就要在采用国外产品时，按我国的标准(GB/T13926)合理选择。
另外，在干扰多的场合，安装在控制对象侧的I/0模块要使用绝缘型的I/0模块；在干扰相对较小的场合，可使用非绝缘型的I/O模块。
工业自动化控制系统的抗干扰技术分析
工业自动化控制系统的抗干扰技术分析
工业自动化控制系统是指利用计算机和现代控制技术对工业生产过程进行全面、快速、准确的监控和控制，从而提高生产效率和质量的自动化系统。
工业控制系统受到外部干扰
的影响，如电磁干扰、噪声干扰、温度变化、震动等，这些干扰会导致控制系统正常运行
的困难，因此需要采取一些抗干扰的技术手段来保证系统的稳定性和可靠性。
一、电磁干扰抗干扰技术
1.屏蔽技术：利用屏蔽材料对关键部件进行屏蔽，以防止外界电磁干扰的进入。
对于
电缆等传输线路，采用屏蔽电缆进行布置。
2.滤波技术：通过滤波器对输入信号进行滤波处理，滤除高频噪声，以减小对控制器
的干扰。
3.接地技术：合理的系统接地可以减小电磁干扰的影响。
通过增加接地电阻、加强地
线连接等手段来提高系统的抗干扰能力。
1.信号调理技术：通过信号调理器对输入信号进行放大、滤波、去噪等处理，以提高
信号的质量和稳定性。
2.差分输入技术：对于传输线路较长的情况，可以采用差分输入的方式，以减小噪声
的干扰。
三、温度变化抗干扰技术
1.温度补偿技术：对于受温度影响较大的传感器和执行器，可以采用温度补偿技术，
通过对温度进行实时监测和补偿来提高系统的精度和稳定性。
2.热控技术：对于温度敏感的元件，可以采用热控技术来控制其工作温度，以提高系
统的稳定性和可靠性。
四、震动抗干扰技术
1.机械减振技术：通过在机械结构中加入减振装置来减小震动对系统的影响。
2.信号处理技术：对于受到震动干扰的信号，可以采用信号处理技术对其进行滤波和
修复，提高系统的稳定性。
工业自动化控制系统的抗干扰技术分析
工业自动化控制系统的抗干扰技术分析工业自动化控制系统的抗干扰技术是指采用各种方法和措施，来消除或抑制在系统中出现的各种外来干扰，确保系统的可靠性、稳定性和正确性。
随着工业自动化控制系统的应用越来越广泛，对抗干扰技术的要求也越来越高。
在工业自动化控制系统中，主要的外来干扰包括电磁干扰、电力干扰、地线干扰、热干扰等。
下面介绍几种主要的抗干扰技术。
1. 屏蔽技术屏蔽技术是通过在电气设备的内部或外部包覆屏蔽材料，来防止电磁波向设备传递，从而达到抑制干扰的目的。
屏蔽技术的优点是结构简单、易于实现，但其缺点是耗费的成本较高，生产周期较长。
2. 线路设计正确的线路设计能够显著地降低外部干扰对系统的影响。
对于电源线、信号线、地线的设计，需要充分考虑其长度、布局位置以及电器元件的受电量。
例如，在连接耦合器时，最好将信号和电源线相分离，并采取盐稳压、滤波等措施，以保证干净的电源线。
3. 综合降噪技术综合降噪技术包括软件和硬件两种方式。
在软件方面，可以通过编写程序对采样数据进行处理以降低噪声，还可利用滤波技术进行降噪。
在硬件方面，可以采用例行的电气清洗和维护，以保障系统的正常运行。
4. 外部配套设备防护工业自动化控制系统中的外部配套设备, 如变频器等, 也经常会出现影响系统正常工作的干扰, 因此需要采取防护措施, 确保其正常工作。
常见的方法包括: 在配套设备关键部分的电路上添加RC滤波器, 使用交流滤波器和电源滤波器等。
总结：上述抗干扰技术不仅可以降低电器元件被外部干扰的风险, 还能大大提高设备的可靠性和性能。
因此, 工业自动化控制系统中必须要考虑到抗干扰技术的应用, 以增强其稳定性和可靠性。
电子自动化控制中的干扰因素及改善
电子自动化控制中的干扰因素及改善电子自动化控制中，干扰因素是指在控制过程中出现的各种干扰，它可能会影响到系统的正常运行和控制效果。
为了提高系统的稳定性和可靠性，我们需要采取一些措施来改善这些干扰因素。
一、电磁干扰电磁干扰是电子自动化控制中最常见的干扰因素之一，它包括电源线干扰、电磁辐射、电磁感应等。
在面对电磁干扰时，我们可以采取以下措施来改善：1. 使用抗干扰电源、电缆和设备，可以降低电磁干扰对系统的影响；2. 合理布线，避免线路之间的干扰，使用屏蔽线缆和隔离设备可以有效减少电磁辐射和感应；3. 使用滤波器和隔离器来抑制电磁干扰，可以有效提高系统的抗干扰能力；4. 加强地线和接地，减小电磁干扰的输入和输出。
二、温度干扰温度干扰是指温度的变化对系统稳定性和精度的影响。
在电子自动化控制中，温度变化可能导致元器件的参数发生变化，从而影响系统的控制效果和精度。
为了改善温度干扰，我们可以采取以下措施：1. 控制环境温度，避免环境温度的快速变化；2. 在关键元器件周围安装散热器，以提高系统的散热性能；3. 使用温度补偿器件和温度传感器来自动补偿温度变化对系统的影响；4. 使用温度稳定性较好的元器件和材料，以提高系统的稳定性和可靠性。
三、电力干扰电力干扰是指电力供应系统中的电力波动、电压突变和频率扰动等对系统的影响。
这些干扰可能导致系统崩溃、故障和误操作。
为了改善电力干扰，我们可以采取以下措施：1. 安装稳压器和UPS设备，以稳定供电，避免电力波动和电压突变对系统的影响；2. 使用电力滤波器和隔离变压器来消除电力干扰；3. 使用电力监测设备来监测电力质量，及时发现和处理异常。
四、人为干扰人为干扰是指因操作不当、误操作或意外操作等造成的干扰。
为了改善人为干扰，我们可以采取以下措施：1. 加强对操作人员的培训和指导，提高其专业水平和操作技能，减少人为干扰的发生；2. 设置合理的操作权限，限制非授权人员对系统的操作；3. 安装操作误判和误操作检测设备，及时发现和纠正人为干扰。
PLC系统在应用中的抗干扰措施
要与 接地 点相 连 接 。 为 防止 电击 ， 应 使 用 截面 积 不小 于 ２ 平 方毫米 的专 用 接地 线将 端 子 与大 地相 接 ， 接 地 电阻应 小 于 １ ０ ０欧 姆 ， 接地 线 长度小 于 ２ ０米 。
①Ｐ Ｌ Ｃ系统加 装独 立的接地线 ， 和 电气 的接 高频 震荡 的 电磁 干 扰 ： 电气 设 备所 有 接 地 点 比较 混 乱 ， 也 了以下措施 ： 地分开。 ② 重新接装信号线的屏蔽层 ， 单独接在 Ｐ Ｌ Ｃ接地 有 电势 串入 Ｐ Ｌ Ｃ产生 干扰 。 线上。 ③在模拟量输入模块和现场仪表之间加装了信号隔 ３ Ｐ Ｌ Ｃ 系统 的抗干 扰措 施 ３ ． １ 电源 ： Ｐ Ｌ Ｃ系统 的 干扰从 电源 耦合 进 入 占了很 大 离 装 置 ，以提 高 带 负 载 能力 过 滤 现场 输 入 信 号 ，使 进 入 Ｌ Ｃ模块 的信 号 是纯 净 的 ， 稳定 的 ， 不 带干扰 的。 的 比例 ， 所 以要 尽 可 能 的提 高供 电 系统 的供 电质 量 ， 合理 Ｐ ４ 结束 语 安排 电源 引线 的长度 、 走 向。 在 设计安 装 时 ， Ｐ Ｌ Ｃ供 电线路 棒材 厂加 热炉 Ｐ Ｌ Ｃ 系统 的干 扰 问题 经 过 以上 分析 处 要 与大 功 率用 电设备 或产 生强 干扰 的设备 分开 ； 采用 低通 干扰基 本 消 除 ， 系统 运行 稳定 ， 达 到 了维持 正 常生 产 滤 波器 及 隔离 变压 器 ， 减 少 外界 对 Ｐ Ｌ Ｃ 的影 Ⅱ 向， Ｐ Ｌ Ｃ的 交 理后 ，
Ｙ口
Ｖ． Ｉ ０
ｙｎ
『 ＿ １
示 不稳 定 ，局部 控 制失 控 等现 象 ， 严 重影 Ⅱ 向 正常 的生产 。
自动化控制系统抗干扰措施分析
Ｓ－ Ｌ＿ Ｃ０ Ｎ ＶＡＬＬＥＹ
画
自动化控系统抗干扰措施分析
李 新增
（ 河 北钢 铁 集团 邯钢 公 司 ， 河北 邯郸 ０ ５ ６ ０ ０ ０ ）
摘 要 根据 近几 年 的工 业发 展 情 况来看 ，自动化 控 制 系统 已经 占有 一 定 重要 的地位 ， 从 工业生 产 的全部 过程 和每 个 环节便 可 随 处可 见 自动化 控 制 系统 。然 而在 实 际生 产 中 ，自 动 化控 制 系统 的运 行 受到 许 多 干扰 ， 面对 此情 况 ， 分析
分析 之后 ， 将 其进 行分 类 ， 可 分为 以下几 类 。 １ ）雷 电电磁 波 干扰 。在 自控系 统 的外 围空 间 ， 雷 电电磁 波 以 雷击 电磁 的脉 冲 形式 对 电 源 、数 据传 输 线 路 以及 信号 的 输 入 浪涌 电流 和 电压造 成干 扰 。 ２ ）地 电位 干扰 。 在工 烽 自动化 控制 系统 的众 多 干扰 源 中 ， 地 电位 干 扰不 过 是其 中之 一 。接 地基 准 点 是 自控 系统 为 了 达到 获得 基准 电位 的 目标 而 必须 进行 的一 项工 作 ， 但就 在此过 程 中 ， 很 容 易 出现单 相短路 电 流现 象 ， 从 而 影响 整个 自控 系统 的运行 。 ３ ）电源干 扰 。只 有保 证供 电正常 才能 维持 整个 工业 化 自控 系统 的 运行 ， 但是 在 系 统实 际 运 行 中 ， 空间 电磁 很 容 易对 电源 造 成 一 定程 度 的干 扰 ， 尤 其 是 在对 电网 内部 和开 关 分别 进 行 浪 涌 和 短 路 冲击 的操 作 等 ， 不 管 怎样 ， 干扰 总 会通 过 相关 途 径 传 输 到 电源 。而 且 ， 分 布 电容 不 可 避 免地 会 以一 定 的形 式 存 在 ， 要 绝对 地 隔离这些 浪 涌和 冲击 ， 似 乎是不 可 能的 。 ４） 信 号 传 输 线 干 扰 。信 号传 输 线 与 自控 系 统 是 连接 一 起 的， 主要在传输信息时起着一定的作用 ， 然而在此传输过程中 ， 些 干扰 信 号通 过 电 网或 者 是 电磁 辐射 人 侵 到这 些信 号传 输 线 中去 对其 造 成 干扰 ， 而 后 者 的入 侵 方式 ， 即信 号线 上 的外 部 感 应 干扰 ， 将会 使 信号 工 作 出现 异 常 ， 而 且在 测 量过 程 中误 差 很 容 易产 生 ， 另外 ， 还 会 损伤 自控 系 统 中的各 种 元件 。 工业 自控 系 统干 扰源 的分类 主要 是依 据其 产生 原 因进行 的 ， 通 常情况 下 ， 由于 干扰 源 的干 扰模 式 不尽 相 同 ， 便 可将 其 分 为共 模干 扰 和差 模 干 扰 这两 种 。其 中 ， 前 者 主要 是 在受 到 信 号 电 位差 的影 响 ， 而 使接 地 电位 差 以及 信 号感 应 电业 产 生 了叠 加现 象 的情 况下 形 成的 ， 而后 者 的形 成则 是 因为 在信 号 两级 的 干扰 电 压和 不均 衡 电路 转换共 模 干扰的 作用 下 ， 形成 了 电压 叠加 。
关于工业自动化控制系统的抗干扰技术
关于工业自动化控制系统的抗干扰技术CATALOGUE目录•工业自动化控制系统概述•干扰源及对工业自动化控制系统的影响•抗干扰技术原理及方法•抗干扰技术在工业自动化控制系统中的应用案例•抗干扰技术的发展趋势及展望CHAPTER工业自动化控制系统概述定义作用工业自动化控制系统的定义与作用组成工业自动化控制系统主要由传感器、执行器、控制器、通信网络和人机交互界面等组成。
原理通过传感器实时采集生产过程中的各种参数，经控制器分析处理后，输出控制信号驱动执行器操作，实现生产过程的自动控制。
同时，人机交互界面提供操作与监控功能，通信网络负责各组成部分之间的信息传递。
工业自动化控制系统的组成与原理工业自动化控制系统的应用领域010*******CHAPTER干扰源及对工业自动化控制系统的影响电磁干扰源温差干扰源光电干扰源化学干扰源干扰源的种类控制系统失灵设备损坏生产效率下降030201干扰对工业自动化控制系统的影响传导干扰辐射干扰耦合干扰干扰的传播途径CHAPTER抗干扰技术原理及方法信号传输保护系统抗干扰能力提高噪声源控制抗干扰技术原理抗干扰的基本方法01020304电磁屏蔽滤波技术接地技术软件抗干扰措施衡量抗干扰技术对干扰信号的抑制能力，通常以分贝（dB）为单位表示。
干扰抑制比误差率稳定性兼容性抗干扰技术应用后，系统输出与理论值之间的误差比例。
低误差率表明抗干扰效果较好。
评估抗干扰技术在长时间运行过程中的稳定性，包括系统性能波动、漂移等指标。
衡量抗干扰技术与其他系统、设备之间的兼容程度，确保系统整体运行的稳定性和可靠性。
抗干扰技术的评估指标CHAPTER抗干扰技术在工业自动化控制系统中的应用案例案例一：电磁屏蔽技术在DCS系统中的应用电磁屏蔽技术能够有效降低DCS系统的电磁干扰。
描述：在分布式控制系统（DCS）中，电磁屏蔽技术被广泛应用于防止电磁干扰。
通过采用导电材料对DCS系统关键部件进行屏蔽，可以显著减少外部电磁场对系统性能的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2屏蔽
屏蔽就是用金属导体，把被屏蔽的元件，组合件， 电话线，信号线包围起来。这种方法对电容性耦合噪 声抑制效果很好。最常见的就是用屏蔽双绞线连接模 拟信号。
3.3双绞线
用双绞线代替两根平行导线是抑制磁场干扰的有 效办法。每个小绞纽环中会通过交变的磁通，而这 些变化磁通会在周围的导体中产生电动势，它由电 磁通感应定律决定，相邻绞纽环中在同一导体上产 生的电动势方向相反，相互抵消，这对电磁干扰起 到较好的抑制作用。
3.4雷击保护
架空信号线 耦合干扰
必须在计算机输入 端子处采取防雷措施, 如装避雷器， 加压敏电阻、 较强的滤波 电路等来抑制其干扰
我们可用金属电缆 管或槽铺设信号线， 电缆管或金属槽有 很好的接地
3.5 接地
电子设备的接地，是保障设备安全、操作人员 安全和设备正常运行的必要措施。接地的作用总 的来说只有两种：保护人和设备不受损害；抑制 干扰；抑制干扰接地又叫工作接地，而前者又叫 保护接地。
很多根信号在一起走线，这些信号之 间均有分布电容存在，会通过这些分 布电容将干扰加到别的信号线上。
雷击可能在系统周围产生很大的电磁干扰， 也可能通过各种接地线引入干扰。
3、干扰的抑制
3.1隔离 ①使所有的信号线很好地绝缘，使其不可能漏电，这样，防止 由于接触引入的干扰； ②将不同种类的信号线隔离铺设（在不同一电缆槽中，或用隔 板隔开），我们可以根据信号不同类型将其按抗噪声干扰的能 力分成几等.
翁思义、杨平，《自动控制原理》，中国电力出版社，2001年7月
模拟量信号
(如热电偶信号， 热电阻信号等,建议 用屏蔽双绞线连接, 必须单独 走线)
低电平 的开关信号
(一些状态干结点信号, 数据通信线路等, 建议最好采用屏蔽 双绞线，单独 走线）
高电平的 开关量的输 入输出、 CATV 、 电话线，以及其它 继电器输入 输出信号 建议用双绞线连接，单独 走电缆管或电缆槽
3.5.1 保护接地 保护接地是将DCS中平时不带电的金属部分（机柜外壳， 操作台外壳等)与地之间形成良好的导电连接，以保护设备和人 身安全。 操作站 操作站 控制室机柜 工程师站
保护接地的要求和方法： DCS的所有设备均有一个保护地，该保护一般在机柜 和其它设备设计加工时就已在内部接好，有的系统中已将 该保护地在内部同电源进线的保护地（三芯插头的中间头)
自动控制系统的 抗干扰措施
摘要： 本文介绍了自动控制系统中干扰产生的原因， 抑制干扰的措施，着重介绍了接地在抗干扰中的 作用和方法。 关键字：自动控制系统，干扰，接地，安全栅。
1、引言
在自动控制系统中，各种信号之间的通信如 同血液对人体一样重要。为了保证数据的准确性， 就得防止信号失真。干扰是导致信号失真的主要 因素，而接地是抑制干扰的重要措施。
4、结束语
在自控系统施工过程中，选材、隔离、屏蔽、接地等措施在 抑制干扰中起到了至关重要作用，是提高控制水平的关键。 在设计和施工的过程中都得根据实际情况，在选材、电缆敷 设方式、接地等方面都要考虑周全。 参考文献：
陆德民，《石油化工自动设计手册中》，化学工业出版社，2001年5月
乐嘉谦，仪表工手册（第二版），化学工业出版社，2004年1月
2、产生干扰的原因 电阻耦合 引入的 干扰 电容电感耦 合引入的 干扰 雷击引入的 干扰
1、由于绝缘材料老化，漏电而引入的干扰
2、信号传感器漏电，接触到带电体而引入 的干扰 3、在一些老式仪表和执行机构中，现场端 采用 220V 供电，有时设备烧坏，造成电源 与信号 线间短路，也会造成较大的干扰。
②信号接地的处理
原则上不允许各变送器和其它的传感器在现场端接地，而 都应将其负端在计算机端子处一点接地。但在有些场合，现场 端必须接地，这时，必须注意原信号的输入端子（上双端）绝 对不许和计算机的接地线有任何电气连接，而计算机在处理这 类信号时，必须在前端采用有效的隔离措施。
③安全栅的接地：
在涉及到安全栅的接地系统设计与实施时，一定要保证D点 和B（E）点的电位近似相等。在具体实践中可以用以下方法 解决此问题：用一根较粗的导线将D点与B点连接起来，来保 证D点与B点的电位比较接近。另一种就是利用统一的接地网， 将它们分别接到接地网上，这样，如果接地网的本身电阻很 少，再用较好的连接，也能保证D点和B点的电位近似相等。 以上讨论了几种接地的方法和注意事项。在不同的系 统中，对这几种接地的组态要求不同，但大多数系统对AG的 接地电阻一般要求在1欧姆以下，而安全栅的接地电阻应小 于4欧姆。
注：CG（Cabinet Grounding）保护地，又叫机壳地 PG（Power Grounding）电源地，又叫逻辑地 AG（Analog Grounding）模拟地，又叫屏蔽地
①模拟地（AG）
模拟地（又叫屏蔽地）是所有的接地中要求最高的一种。几 乎所有的系统都提出AG一点接地，而且接地电阻小于1Ω。 DCS设计和制造中，在机柜内部都安置了AG汇流排或其它 设施。用户在接线时将屏蔽线分别接到AG汇流排上，在机柜底 部，用绝缘的铜辫连到一点，然后将各机柜的汇流点再用绝缘 的铜辫或铜条以辐射状连到接地点。大多数的DCS要求，不仅 各机柜AG对地电阻＜1Ω，而且各机柜之间的电阻也要＜1Ω。
连在一起，有的不允许将保护地同该线相连，不管哪种方
式，CG必须将一台设备（控制站、操作员站等）上所有的 外设或系统的CG连在一起，然后用较粗的绝缘铜导线将各 站的CG连在一起，最后从一点上与大地接地系统相连，接 地电阻必须小于1欧姆。
3.5.2工作接地 工作接地是为了使DCS以及与之相连的仪表均能可靠运行并 保证测量和控制精度而设的接地。它分为机器逻辑接地、信号回 路接地、屏蔽接地和本安接地。
①机器逻辑接地 也叫主机电源地，是计算机内部的逻辑电
平负端公共地，也是+5V等电源的输出
②信号回路接地 如各变送器的负端接地，开关量信号的负
端接地等。
③屏蔽接地
④本安接地
模人信号的屏蔽层的接地 本安仪表或安全栅的接地。这种接地除了 抑制干扰外，还有使仪表和系统具有本质 安全性质的措施之一
工作接地要求和方法： 大部分系统则指出各种地在机柜内部自己分别接地，汇于一点， 然后用较粗的导体（铜）将各汇地点朕起来，接到一个公共的接地体 上。这里有几点需要注意： DCS本身是由多台设备组成的，除了控制 站以外，还包括很多外设，而且数据也不止一台，这就涉及到了多台 设备，多种接地的问题。图（二）是一种常用的多站接地图。
