半导体光电检测器件及应用

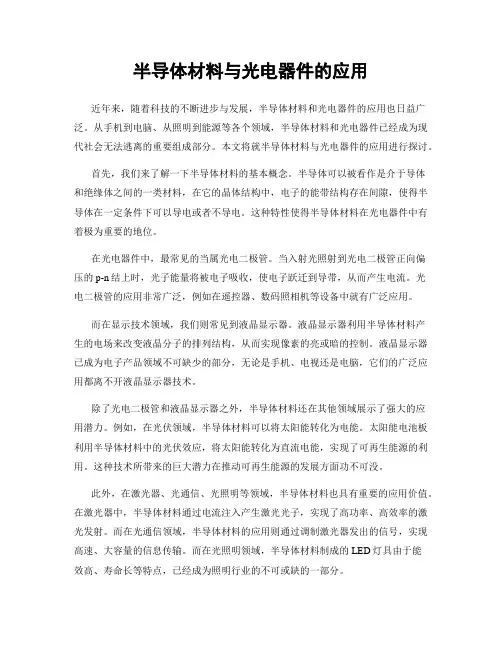

半导体材料与光电器件的应用
半导体材料与光电器件的应用近年来，随着科技的不断进步与发展，半导体材料和光电器件的应用也日益广泛。
从手机到电脑、从照明到能源等各个领域，半导体材料和光电器件已经成为现代社会无法逃离的重要组成部分。
本文将就半导体材料与光电器件的应用进行探讨。
首先，我们来了解一下半导体材料的基本概念。
半导体可以被看作是介于导体和绝缘体之间的一类材料，在它的晶体结构中，电子的能带结构存在间隙，使得半导体在一定条件下可以导电或者不导电。
这种特性使得半导体材料在光电器件中有着极为重要的地位。
在光电器件中，最常见的当属光电二极管。
当入射光照射到光电二极管正向偏压的p-n结上时，光子能量将被电子吸收，使电子跃迁到导带，从而产生电流。
光电二极管的应用非常广泛，例如在遥控器、数码照相机等设备中就有广泛应用。
而在显示技术领域，我们则常见到液晶显示器。
液晶显示器利用半导体材料产生的电场来改变液晶分子的排列结构，从而实现像素的亮或暗的控制。
液晶显示器已成为电子产品领域不可缺少的部分，无论是手机、电视还是电脑，它们的广泛应用都离不开液晶显示器技术。
除了光电二极管和液晶显示器之外，半导体材料还在其他领域展示了强大的应用潜力。
例如，在光伏领域，半导体材料可以将太阳能转化为电能。
太阳能电池板利用半导体材料中的光伏效应，将太阳能转化为直流电能，实现了可再生能源的利用。
这种技术所带来的巨大潜力在推动可再生能源的发展方面功不可没。
此外，在激光器、光通信、光照明等领域，半导体材料也具有重要的应用价值。
在激光器中，半导体材料通过电流注入产生激光光子，实现了高功率、高效率的激光发射。
而在光通信领域，半导体材料的应用则通过调制激光器发出的信号，实现高速、大容量的信息传输。
而在光照明领域，半导体材料制成的LED灯具由于能效高、寿命长等特点，已经成为照明行业的不可或缺的一部分。
综上所述，半导体材料与光电器件的应用已经深入到我们生活的方方面面，给我们的生活带来了极大的便利。
半导体器件的研究进展及其应用
半导体器件的研究进展及其应用半导体器件是现代电子技术中最为重要的一种电子器件。
在电子器件中，半导体器件的应用范围非常广泛，从计算机、通讯、消费电子到航空航天等多个领域都有着重要的作用。
本文将介绍半导体器件的研究进展及其应用。
一、半导体器件的基本原理半导体器件是利用半导体材料产生电子的能力来控制电子流动的一种器件。
半导体材料可以看作是介于导体和绝缘体之间的一种材料，其导电性能介于导体和绝缘体之间。
半导体材料的电子结构中存在着禁带，当外界电场作用于半导体时，能够改变禁带的宽度，从而改变半导体材料的导电性能。
二、半导体器件的种类半导体器件包括二极管、晶体管、场效应管、三极管、光电器件等多种类型。
其中，二极管是最简单的半导体器件之一，由一个p型半导体和一个n型半导体组成。
晶体管是一种能够控制电流的半导体器件，它是由三个掺杂不同的半导体材料构成的。
场效应管是一种用于控制电流的半导体器件，它是由一个特殊型的半导体构成的。
三极管是一种用于放大电流的半导体器件，它是由三个掺杂不同的半导体材料构成的。
光电器件是利用半导体的光电效应制成的器件，例如光电二极管、光电场效应管等。
三、半导体器件的研究进展随着科技的发展，半导体器件的研究和发展也越来越快速。
近年来，半导体技术大幅度改进了计算机、通信、消费电子、航空航天等领域的性能。
其中，三维集成电路技术、大规模集成电路技术、新型材料、新型器件等方面的研究都正在取得重大突破。
随着互联网的快速发展，人们对计算机的要求越来越高。
为满足这种需求，半导体技术也需要快速发展。
目前，半导体技术正在不断进步，新的半导体材料、器件和制造工艺也不断涌现。
例如，芯片封装技术和如3D IC技术和WLP技术的不断更新和发展。
与此同时，新的集成路线和新的材料，如碳纳米管、量子点等的应用也在逐步增加。
四、半导体器件的应用半导体器件在电子消费品、通信产品、医疗设备、能源等行业中都有广泛的应用。
例如，在电子消费品方面，半导体器件的应用包括计算机、智能手机、平板电脑、数字相机、MP3等。
半导体材料的光电特性与光传感器应用
半导体材料的光电特性与光传感器应用随着科学技术的不断发展，半导体材料在光电领域的应用日趋广泛。
本文将着重探讨半导体材料的光电特性以及光传感器应用，并展示它们在现代社会中的重要性。
一、半导体材料的光电特性半导体材料是一种能够在特定条件下既表现出导电性又表现出绝缘性的材料。
其光电特性是指在光照射下发生的电学行为。
下面我们将从两个方面来讨论半导体材料的光电特性。
1. 光吸收与光电子激发当光照射到半导体材料上时，光子的能量被转化为电子能量。
这个过程被称为光吸收。
光子的能量必须与半导体的带隙能量相匹配，才能发生吸收。
当光子能量大于带隙能量时，超过带隙能量的部分被用于电子激发，产生与光子能量相等的自由电子。
2. 光电导与光电流光电导是指在光照射下，由于光电子的产生而导致的材料电导率的增加。
光电导可以通过外加电场来提高，从而增加电流的传导能力。
光电流是指在光照射下，由于光电子的产生而流过材料的电流。
二、光传感器的应用光传感器是一种能够将光信号转化为电信号的器件。
由于半导体材料的光电特性，在光传感器的设计与制造中发挥了重要作用。
下面我们将介绍两种光传感器的应用。
1. 光电二极管光电二极管是一种基于PN结构的光传感器。
当光照射到光电二极管上时，光子的能量被转化为电子能量，产生光电效应。
这些光电子在PN结的电场作用下，形成电流。
光电二极管广泛应用于光通信、光电测量、光电检测等领域。
2. 光敏电阻光敏电阻是一种能够通过改变电阻来感应光强的光传感器。
它由导电材料和光敏材料组成。
当光照射到光敏电阻上时，光敏材料的电导性会发生变化，进而引起整个电阻的变化。
光敏电阻常用于光照度检测、光电自动控制等场景。
三、光电特性与光传感器应用的重要性半导体材料的光电特性以及光传感器的应用在现代社会中具有重要的意义。
首先，光电特性的研究使得我们对半导体材料的电子行为有了更深入的了解，为材料的改进和优化提供了指导。
其次，光传感器的应用使得光信号的精确测量和控制成为可能，促进了光学领域的发展。

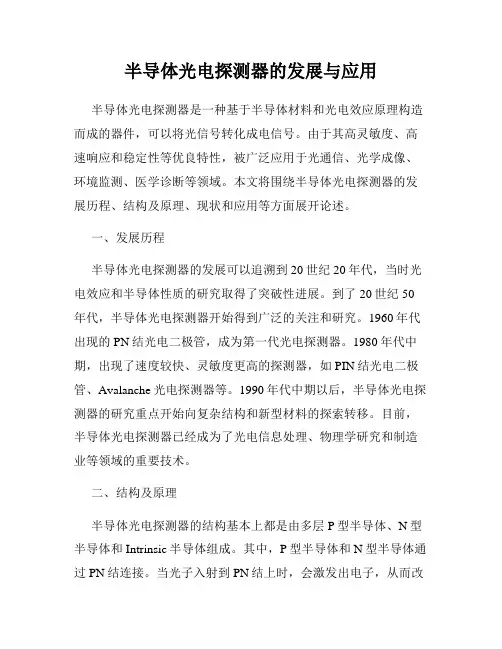

半导体光电探测器的发展与应用
半导体光电探测器的发展与应用半导体光电探测器是一种基于半导体材料和光电效应原理构造而成的器件，可以将光信号转化成电信号。
由于其高灵敏度、高速响应和稳定性等优良特性，被广泛应用于光通信、光学成像、环境监测、医学诊断等领域。
本文将围绕半导体光电探测器的发展历程、结构及原理、现状和应用等方面展开论述。
一、发展历程半导体光电探测器的发展可以追溯到20世纪20年代，当时光电效应和半导体性质的研究取得了突破性进展。
到了20世纪50年代，半导体光电探测器开始得到广泛的关注和研究。
1960年代出现的PN结光电二极管，成为第一代光电探测器。
1980年代中期，出现了速度较快、灵敏度更高的探测器，如PIN结光电二极管、Avalanche光电探测器等。
1990年代中期以后，半导体光电探测器的研究重点开始向复杂结构和新型材料的探索转移。
目前，半导体光电探测器已经成为了光电信息处理、物理学研究和制造业等领域的重要技术。
二、结构及原理半导体光电探测器的结构基本上都是由多层P型半导体、N型半导体和Intrinsic半导体组成。
其中，P型半导体和N型半导体通过PN结连接。
当光子入射到PN结上时，会激发出电子，从而改变了PN结的电流和电压差。
Intrinsic半导体通常会被用作增加载流子储存的区域。
半导体光电探测器的工作原理是通过光电效应将光子转化成电子，从而改变器件的电学性质。
光电效应是指当光子入射到半导体材料上时，会激发出电子，从而产生电位能差。
当光照射到器件上时，产生的载流子将被探测电路收集。
三、现状目前，半导体光电探测器的技术发展已经较为成熟。
在高速通信领域，APD、PIN-TIA等探测器被广泛应用于数字光纤通信和模拟光纤通信等领域。
在太空探测领域，半导体光电探测器被用于搜集天体的光与辐射等信息。
此外，半导体光电探测器还应用于光学成像、环境监测、医学诊断等领域。
随着科技的不断进步，半导体光电探测器的应用前景将更广阔。
四、应用半导体光电探测器的广泛应用主要体现在以下几个方面：1.光通信半导体光电探测器在光通信中起着至关重要的作用。
光电探测器的设计与应用
光电探测器的设计与应用光电探测器是光电传感技术的重要组成部分，它可以将光信号转化成电信号，广泛应用于光通信、光电测量、光学成像等领域。
本文将从光电探测器的基本原理、设计方法和应用领域三个方面探讨其技术特点和未来发展趋势。
一、光电探测器的基本原理光电探测器是一种将光信号转化为电信号的器件。
其中，光电流是探测器检测到的信号，它的大小取决于光功率和器件特性。
光电探测器的基本原理是利用半导体材料在光照射下的光电效应产生光电流，从而实现光信号的检测。
在实际应用中，光电探测器常常和光源、光导纤维等光学元件配合使用，完成光通信、光电测量、光学成像等任务。
光电探测器的主要性能指标包括响应速度、响应度、线性度、灵敏度、噪声等。
其中，响应速度是指探测器对光信号快速响应的能力，通常用时间常数来表示；响应度是指探测器对光功率的敏感程度，通常用单位光功率产生的电信号来表示；线性度是指探测器对入射光功率的响应是否呈线性关系，通常用线性度系数来表示；灵敏度是指探测器对入射光功率单位的响应电流，通常用单位光功率产生的电流信号来表示；噪声是指探测器在不存在光信号时输出的电流信号，通常用暗电流来表示。
二、光电探测器的设计方法光电探测器的设计主要涉及到半导体器件制备、光学和电学性能优化等方面。
其中，半导体器件制备是光电探测器设计的关键技术之一。
现代光电探测器主要应用半导体光电二极管和光电晶体管作为探测元件。
在制备过程中，要根据不同半导体材料的特性选择合适的工艺参数，以保证器件性能。
同时，光学和电学性能优化也是光电探测器设计的重要环节。
光学性能包括反射率、折射率、发射率等，可以通过防反射膜、铝化、电镀等技术手段来实现；电学性能包括系数、漏电流等，可以通过器件结构优化、工艺控制等手段来实现。
此外，针对不同的应用场景，光电探测器的设计也有一定的差异。
例如，在光通信中，高响应速度、低噪声、高灵敏度等是优良的性能指标；而在光学成像中，高分辨率、高信噪比、宽动态范围等是关键的指标。

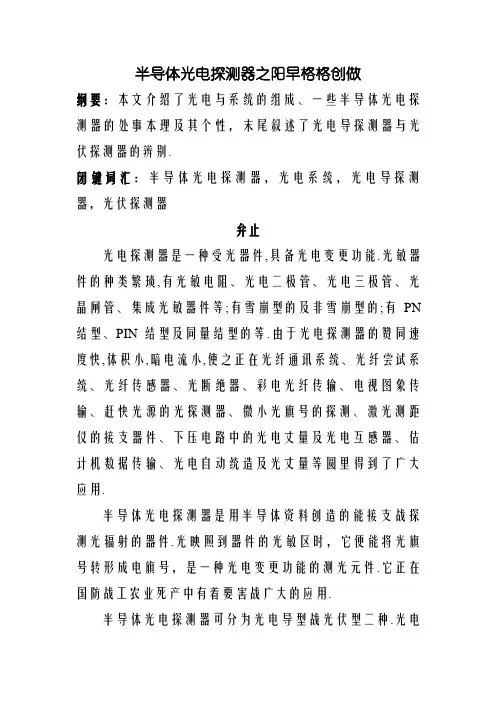

半导体光电探测器的原理及其应用
半导体光电探测器之阳早格格创做纲要：本文介绍了光电与系统的组成、一些半导体光电探测器的处事本理及其个性，末尾叙述了光电导探测器与光伏探测器的辨别.闭键词汇：半导体光电探测器，光电系统，光电导探测器，光伏探测器弁止光电探测器是一种受光器件,具备光电变更功能.光敏器件的种类繁琐,有光敏电阻、光电二极管、光电三极管、光晶闸管、集成光敏器件等;有雪崩型的及非雪崩型的;有PN 结型、PIN结型及同量结型的等.由于光电探测器的赞同速度快,体积小,暗电流小,使之正在光纤通讯系统、光纤尝试系统、光纤传感器、光断绝器、彩电光纤传输、电视图象传输、赶快光源的光探测器、微小光旗号的探测、激光测距仪的接支器件、下压电路中的光电丈量及光电互感器、估计机数据传输、光电自动统造及光丈量等圆里得到了广大应用.半导体光电探测器是用半导体资料创造的能接支战探测光辐射的器件.光映照到器件的光敏区时，它便能将光旗号转形成电旗号，是一种光电变更功能的测光元件.它正在国防战工农业死产中有着要害战广大的应用.半导体光电探测器可分为光电导型战光伏型二种.光电导型是指百般半导体光电导管，即光敏电阻；光伏型包罗光电池、P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等.本文最先介绍了光电系统的组成，而后分别介绍其处事本理及其个性，末尾将那二类探测器举止比较.一、光电子系统的组成系统又称为收射天线，果为光波是一种电磁波，收射光教系统所起的效率战无线电收射天线所起的效率真足相共.收支进去的光旗号通过传输介量，如大气等，到达接支端.由接支光教系统或者接支天线将光散焦到光电探测器上，光电过少距离传输后会衰减，使接支到的旗号普遍很强，果此需要用前置搁大器将其搁大，而后举止解码，还本成收支端本初的待传递旗号，末尾由末端隐现器隐现出去.图1-1光电子系统图二、半导体探测器的本理1、光电导探测器光电导探测器主假如通过电阳值的变更去检测，以下尔将以光敏电阻为例介绍其处事本理.光敏电阻又称光导管, 它不极性, 杂粹是一个电阻器件, 使用时既可加曲流电压, 也不妨加接流电压.无光照时, 光敏电阻值（暗电阻）很大, 电路中电流（暗电流）很小. 当光敏电阻受到一定波少范畴的光照时, 它的阻值（明电阻）慢遽缩小, 电路中电流赶快删大. 普遍期视暗电阻越大越佳, 明电阻越小越佳,此时光敏电阻的敏捷度下. 本量光敏电阻的暗电阻值普遍正在兆欧级, 明电阻正在几千欧以下.它的处事本理图如2-1图当不光照时，Rd=10断路当有光照时，Rd= 导通2、光伏探测器光伏探测器鉴于光照爆收电势好，用测电势好的本理.它分为光电池与光电二极管二种典型，光电池主假如把光能变更为电能的器件，暂时有硒光电池、硅光电池、砷化镓及锗光电池等，但是暂时使用最广的是硅光电池.光电二级管分为P-N结光电二极管、PIN光电二级管、雪崩光电二极管、光电三级管等.以下尔将分别介绍其处事本理及其个性. 1）P-N结光电二级管2）PIN光电二级管PIN光电二极管又称赶快光电二极管，与普遍的光电二极管相比，它具备不的时间常量，并使光谱赞同范转背少波目标移动，其峰值波少可移至1.04~1.06um而与YAG激光器的收射波少相对于应.它具备敏捷度下的便宜，所以通时常使用于强光检测（线性）.它的结构图如2-3所示，它是由P型半导体战N型半导体之间夹了一层本征半导体形成的.果为本征半导体近似于介量，那便相称于删大了P-N结结电容二个电极之间的距离，使结电容变得很小.其次，P型半导体战N型半导体中耗尽层的宽度是随反背电压减少而加宽的，随着反偏偏压的删大，结电容也要变得很小.由于I层的存留，而P区普遍干得很薄，进射光子只可正在I层内被吸支，而反背偏偏压主要集结正在I区，产死下电场区，I区的光死载流子正在强电场效率下加速疏通，所以载流子渡越时间常量（）减小，进而革新了光电二极管的频次赞同.共时I层的引进加大了耗尽区，展宽了光电变更的灵验处事地区，进而使敏捷度得以普及.3）雪崩光电二级管雪崩光电二级管（APD）是得用光死载流子正在下电场区内的雪崩效力而赢得光电流删益，具备敏捷度下、赞同快等便宜，通时常使用于激光测距、激光雷达、强光检测（非线性）.APD雪崩倍删的历程是：当光电二极管的p-n结加相称大的反背偏偏压时，正在耗尽层内将爆收一个很下的电场，它脚以使正在强电场区漂移的光死载流子赢得充分的动能，通过与晶格本子碰碰将爆收新的电子-空穴对于.新的电子-空穴对于正在强电场效率下，分别背好同的目标疏通，正在疏通历程中又大概与本子碰碰再一次爆收新的电子-空穴对于.如许反复，产死雪崩式的载流子倍减少.那个历程便是APD的处事前提.APD普遍正在略矮于反背北脱电压值的反偏偏压下处事.正在无光照时，p-n结不会爆收雪崩倍删效力.但是结区一朝有光映照，激励出的光死载流子便被临界强电场加速而引导雪崩倍删.若反背偏偏压大于反背打脱电压时，光电流的删益可达（十的六次圆）即爆收“自持雪崩倍删”.由于那时出现的集粒噪声可删大到搁大器的噪声火仄，以以致器件无法使用.4）光电三级管光电三级管与光电二极管比较，光电三级管输出电流较大，普遍正在毫安级，但是光照个性较好，多用于央供输出电流较大的场合.光电三极管有pnp战npn型二种结构，时常使用资料有硅战锗.比圆用硅资料创造的npn型结有3DU型，pnp型有3CU型.采与硅npn型光电三极管，其暗电流比锗光电三极管小，且受温度变更效率小，所以得到位广大应用.底下以3DU型光电三极管为例证明它的结构、处事本理与主要个性.3DU型光电三极管是以p型硅为基极的三极管，如图2-4（a）所示.由图可知，3DU管的结媾战一般晶体管类似，不过正在资料的掺杂情况、结里积的大小战基极引线的树立上战一般晶体管分歧.果为光电三极管要赞同光辐射，受光里即集电结（bc结）里积比普遍晶体管大.其余，它是利用光统造集电极电流的，所以正在基极上既可树立引线举止电统造，也不妨不设，真足共光一统造.它的处事本理是处事时各电极所加的电压与一般晶体管相共，即要包管集电结反偏偏置，收射正偏偏听偏偏置.由于集电结是反偏偏压，正在结区有很强的内修电场，对于3DU管去道，内修电场目标是由c到b的.战光电二极管处事本理相共，如果有光照到集电结上，激励电子-空穴对于，接着那些载流子被内修电场分散，电子流背集电极，空穴流背基极，相称于中界背基极注进一个统造电流Ib=Ip.果为收射打队结是正偏偏置的，空穴则留正在基区，使基极电位降下，收射极便有洪量电子经基极流背集电极，总的集电极电流为Ic=Ip+βIp=(1+β)Ip，式中β为电流删益系数.由此可睹，光电三极管的集电结是光电变更部分.共时集电极、基极、收射极形成一个有搁大效率的晶体管.所以正在本理上不妨把它瞅万里一个由光电二极管与一般晶体管分散而成的拉拢件，如图2-4(b)所示.光电三级管另一个个性是它的明暗电流比要比光电二极管、光电池、光电导探测器大，所以光电三极管是用去做光启闭的理念元件.3．光电导探测器与电伏探测器的辨别1）光电导探测器是均值的，而光伏探测器是结型的.2）光。
APD芯片介绍以及应用
APD芯片介绍以及应用APD芯片（Avalanche Photodiode Chip）是一种用于光电转换的半导体器件，属于光电探测器的一种。
它是在普通光电二极管的基础上进行改进而来的，具有更高的增益和更低的噪声水平。
APD芯片能够将光信号转化为电信号，并放大输出，从而提高光电信号的灵敏度和检测能力。
下面将详细介绍APD芯片的结构、工作原理、特点以及应用领域。
APD芯片采用p-n结的结构，与光电二极管类似，但在p-n结中添加了一层特殊的掺杂层。
掺杂层具有高电场强度浓缩效应，使光电信号在该区域中形成电子雪崩效应。
电子雪崩效应可以将光电信号产生的载流子数目大幅度增加，从而提高了灵敏度和增益。
当光通过APD芯片时，光子会在p-n结区域中与材料相互作用，产生电子和空穴对。
在电场的作用下，电子会被加速向掺杂层移动，而空穴则相对较慢。
当电子到达掺杂层时，由于强电场效应，部分电子会获得能量足够大以至于导致更多的电子被释放，形成电子雪崩效应。
这种电子雪崩效应会导致电流倍增，从而将光信号放大。
最终产生的电信号可以通过外部电路进行进一步放大和处理。
1.高增益：APD芯片的增益比普通光电二极管高几个数量级，能够将微弱的光信号放大到可以被检测到的程度。
2.低噪声：APD芯片的掺杂层能够减少噪声的产生，提高信号与噪声之间的比例。
3.高灵敏度：由于增益的提高，APD芯片对光信号的捕捉能力大大增强，甚至可以捕捉到单个光子的信号。
4.宽频响特性：APD芯片的频响特性较宽，可以在较高的频率范围内工作。
5.高线性：APD芯片可以线性放大光信号，避免了非线性失真的问题。
1.光通信：APD芯片可以用于光通信系统中的接收端，提高光信号的接收灵敏度和距离。
2.光电检测：由于其高灵敏度和低噪声特性，APD芯片可以用于光电检测领域，如激光测距、光谱分析等。
3.核医学：APD芯片可以用于核医学成像领域，如正电子发射断层成像（PET）等，提高图像的分辨率和灵敏度。
半导体光电探测器中的新型材料及其应用
半导体光电探测器中的新型材料及其应用随着光电技术的发展，半导体光电探测器正在成为各类高精度测量、检测和通信设备以及各类高能物理、生物医学和环境探测器等领域必不可少的核心器件。
其中新型材料的应用为半导体光电探测器的发展注入了新的动力和活力，开创了更为广阔的应用前景。
一、新型材料的应用1.单晶硅单晶硅是一种具有优异光电性能的材料，其结构完整、电学特性稳定、光学特性优越，被广泛应用于半导体光电探测器中。
单晶硅光电探测器常见的是PIN型和APD型2种，均可用于光通信中的光接收和检测、遥感应用中的光探测和测量以及光谱分析等领域。
2.碲化镉碲化镉是一种重金属类的半导体材料，具有高灵敏度和高可靠性，在近红外波段和中红外波段，碲化镉光电探测器的响应高于其他材料几倍以上，因此在红外成像、安全观察、无人机导航等方面表现出着强大的才华。
3.化合物半导体化合物半导体的光伏转换效率远高于硅，光致电子增益效应也比硅强大，独有的特点使得化合物半导体的光电探测器在高速通讯、激光雷达、光学计量和量子信息处理等领域中有广泛的应用。
二、新型材料的研究1.复合型结构复合型结构是利用不同的材料组合在一起制造的半导体光电探测器材料，可在一定程度上发挥各自的优势特点。
例如，通过将氮化镓和铟镓砷结合制作可提高极端的响应度。
2.量子点技术量子点技术是一种制造纳米材料的有效方法，其能够在半导体光电探测器中产生极高的敏感度和响应度。
以量子点为主体的新型材料已经成为半导体光电探测器研究的热门话题，不断地有新的研究成果问世。
三、新型材料的应用挑战1.制造技术在新型材料的制造过程中，技术难度要大于以前的硅材料。
研究人员需要不断挑战自己，不断改进制造技术，以应对复杂的生产环境。
2.稳定性问题新型材料很多都是基于具有复杂结构的半导体纳米材料的制造，而纳米材料受外界因素的影响，如光、电、热、湿等因素对其稳定性产生较大影响，因此材料的稳定性是一个自始至终需要面对的挑战。
半导体的应用领域(3篇)
第1篇一、电子器件领域1. 集成电路（IC）集成电路是半导体技术中最具代表性的应用之一。
集成电路将大量晶体管、电阻、电容等元件集成在一个芯片上，具有体积小、重量轻、功耗低、可靠性高等优点。
集成电路广泛应用于计算机、通信、消费电子、工业控制等领域。
2. 显示器半导体显示器是半导体技术的重要应用之一，主要包括液晶显示器（LCD）、有机发光二极管（OLED）和量子点显示器（QLED）等。
这些显示器具有高分辨率、高亮度、低功耗等特点，广泛应用于电视、手机、电脑、车载显示屏等领域。
3. 光电子器件光电子器件是利用半导体材料的光电特性制成的器件，主要包括发光二极管（LED）、激光二极管（LD）、光电二极管（PD）等。
这些器件在照明、通信、医疗、安防等领域具有广泛应用。
二、通信领域1. 无线通信半导体技术在无线通信领域得到了广泛应用，如手机、无线网卡、无线充电等。
半导体器件在无线通信中起到了关键作用，如射频放大器、滤波器、功率放大器等。
2. 光通信光通信是利用光波在光纤中传输信息的一种通信方式。
半导体技术在光通信领域发挥着重要作用，如光发射器、光接收器、光开关等。
三、计算机领域1. 中央处理器（CPU）CPU是计算机的核心部件，半导体技术在CPU的发展中起到了关键作用。
随着半导体工艺的进步，CPU的性能不断提升，使得计算机的运算速度越来越快。
2. 内存内存是计算机中用于存储数据和指令的部件。
半导体技术在内存的发展中起到了关键作用，如动态随机存取存储器（DRAM）、静态随机存取存储器（SRAM）等。
四、消费电子领域1. 手机手机是半导体技术的重要应用领域之一。
随着半导体工艺的进步，手机的功能越来越强大，如高性能处理器、高清摄像头、大容量电池等。
2. 数字相机数字相机是半导体技术的重要应用领域之一。
半导体技术在数字相机中起到了关键作用，如高性能图像传感器、图像处理芯片等。
五、医疗领域1. 医疗成像设备半导体技术在医疗成像设备中得到了广泛应用，如X射线成像、CT扫描、核磁共振成像（MRI）等。
半导体器件的基本概念和应用有哪些
半导体器件的基本概念和应用有哪些一、半导体器件的基本概念1.半导体的定义：半导体是一种导电性能介于导体和绝缘体之间的材料，常见的有硅、锗、砷化镓等。
2.半导体的导电原理：半导体中的载流子（电子和空穴）在外界条件（如温度、光照、杂质）的影响下，其浓度和移动性会发生变化，从而改变半导体的导电性能。
3.半导体器件的分类：根据半导体器件的工作原理和用途，可分为二极管、三极管、晶闸管、场效应晶体管等。
二、半导体器件的应用1.二极管：用于整流、调制、稳压、开关等电路，如电源整流器、数字逻辑电路、光敏器件等。
2.三极管：作为放大器和开关使用，如音频放大器、数字电路中的逻辑门等。
3.晶闸管：用于可控整流、交流调速、电路控制等，如电力电子设备、灯光调节等。
4.场效应晶体管：主要作为放大器和开关使用，如场效应晶体管放大器、数字逻辑电路等。
5.集成电路：由多个半导体器件组成的微型电子器件，用于实现复杂的电子电路功能，如微处理器、存储器、传感器等。
6.光电器件：利用半导体材料的光电效应，实现光信号与电信号的转换，如太阳能电池、光敏电阻等。
7.半导体存储器：用于存储信息，如随机存储器（RAM）、只读存储器（ROM）等。
8.半导体传感器：将各种物理量（如温度、压力、光照等）转换为电信号，用于检测和控制，如温度传感器、光敏传感器等。
9.半导体通信器件：用于实现无线通信功能，如晶体振荡器、射频放大器等。
10.半导体器件在计算机、通信、家电、工业控制等领域的应用：计算机中的微处理器、内存、显卡等；通信设备中的射频放大器、滤波器等；家电中的集成电路、传感器等；工业控制中的电路控制器、传感器等。
以上就是关于半导体器件的基本概念和应用的详细介绍，希望对您有所帮助。
习题及方法：1.习题：请简述半导体的导电原理。
方法：半导体中的载流子（电子和空穴）在外界条件（如温度、光照、杂质）的影响下，其浓度和移动性会发生变化，从而改变半导体的导电性能。
半导体光电探测器原理及优化方法
半导体光电探测器原理及优化方法半导体光电探测器是一种能够将光信号转化为电信号的器件，广泛应用于光通信、光电子学、光学传感等领域。
本文将介绍半导体光电探测器的工作原理，并探讨其优化方法。
一、原理半导体光电探测器是通过光生或热生成电荷载流子来实现光电转换的。
其工作原理主要涉及以下几个关键过程：1. 光吸收：当光照射到半导体材料上时，光子与原子之间发生相互作用，导致电子能级的跃迁。
这种跃迁可以通过直接带隙吸收或间接带隙吸收来实现。
2. 电荷生成：吸收能量的光子会激发半导体材料内的电子从价带跃迁到导带，形成自由电子和空穴。
这种电子空穴对的形成可以通过光电效应或热激励来实现。
3. 电荷传输：生成的电子和空穴会在半导体内发生迁移，并在外加电场的作用下分别向电极移动。
这种电荷迁移过程可以通过扩散、漂移和电场效应来实现。
4. 电荷收集：最后，电子和空穴会在电极上被收集形成电流信号。
这个过程需要有效的电荷收集区域和电荷收集结构来实现高效的电流转换。
二、优化方法为了提高半导体光电探测器的性能，可以采取以下一些优化方法：1. 材料选择：不同的半导体材料具有不同的带隙结构和光吸收特性。
根据实际需求，选择能够匹配光源波长、具有较高吸收系数和较小吸收损耗的材料，可以提高光电转换效率。
2. 结构设计：优化器件的结构设计能够有效提高电子和空穴的收集效率。
例如，在光电探测器的表面引入光栅结构，可以增加光电子的吸收深度和电子在电极上的收集效率。
3. 探测区域增大：增大探测区域可以提高器件接收光信号的能力。
通过工艺优化，增大活动面积，可以有效提高器件的灵敏度和响应速度。
4. 降低噪声：降低器件的噪声水平对于提高探测器的信噪比非常重要。
采取合适的工艺控制和电路设计，降低暗电流和暗电流噪声，可以有效提高器件的信号检测精度。
5. 温度控制：温度对半导体光电探测器的工作性能影响较大。
保持器件在适宜的温度范围内工作，可以提高器件的稳定性和可靠性。
半导体的光电原理及应用
半导体的光电原理及应用1. 光电原理光电效应是指当光照射到表面时，物质会发生光子和电子的相互作用。
在半导体材料中，光电原理主要涉及到以下几个方面：1.1 光电效应的基本原理光电效应是指当光照射到半导体材料表面时，光子与原子或分子发生相互作用，并将一部分能量转化为电子能量，使原子或分子中的电子被激发或者离化。
这种产生的电子被称为光生载流子。
1.2 光生载流子的性质光生载流子具有正电子和负电子两种性质。
这些载流子在半导体材料内部运动，并贡献电流。
1.3 光电二极管的原理光电二极管是一种利用光电效应制造的器件。
当光照射到光电二极管表面时，光子与半导体材料发生相互作用，产生光生载流子。
在电场的作用下，光生载流子从p区移动到n区，产生电流。
1.4 光电导的原理光电导是一种利用光照射的电导率来控制电流的器件。
它基于光电效应，利用光子的能量将半导体材料的电导率进行调制。
当光照射到光电导材料表面时，光生载流子的产生和复合会改变材料的电导率。
2. 光电原理的应用2.1 光电二极管的应用光电二极管被广泛应用于各个领域。
以下是一些主要的应用：•光通信系统：光电二极管用作光接收器，将光信号转换为电信号。
•光电传感器：光电二极管能够通过测量光的强度或频率来检测环境参数的变化，如光照度、颜色等。
•遥控器：光电二极管作为接收器，接收红外线信号，实现遥控功能。
2.2 光电导的应用光电导是一种灵活可调的电导设备，被广泛用于以下应用：•光电场控制：光电导能够根据光照射强度调节电导率，用于光场控制、光学开关等领域。
•光电传感器：光电导能够测量光的强度，作为光电传感器检测光源。
•光电工业：光电导材料的控制能力使其成为用于生产线上的光电传感和控制设备。
3. 结论半导体材料的光电原理是一项重要的科研课题，也具有广泛的应用前景。
通过充分理解光电效应和光生载流子的性质，我们可以利用半导体材料制造光电二极管和光电导等器件，实现光信号的转换和控制。
半导体器件应用半导体激光器与光电二极管的应用
半导体器件应用半导体激光器与光电二极管的应用半导体器件应用——半导体激光器与光电二极管的应用半导体器件作为电子技术中的重要组成部分，广泛应用于各个领域。
其中，半导体激光器和光电二极管是常见的半导体器件，具有重要的应用价值。
本文将探讨半导体激光器和光电二极管的应用，并介绍它们在不同领域中的具体作用。
一、半导体激光器的应用半导体激光器是利用半导体材料电流注入产生的激射效应发出激光的器件。
它具有体积小、效率高、功率稳定等特点，因此在许多领域中有着广泛的应用。
1. 信息通信领域半导体激光器在信息通信领域中，被广泛应用于光纤通信、光存储等设备中。
例如，它可以作为激光器光源，用于传输高速、大容量的光信号。
此外，半导体激光器还可以用于光纤传感器，实现对光纤中的变形、温度等参数进行高精度检测。
2. 医疗领域在医疗领域中，半导体激光器可以用于激光手术、激光治疗等。
例如，它可以作为可控制的、高功率的激光器光源，用于进行精确的手术操作。
此外，半导体激光器还可以用于肿瘤治疗、皮肤美容等领域，发挥其独特的照射效果。
3. 工业制造领域在工业制造领域中，半导体激光器常被应用于激光切割、激光打标等设备中。
例如，它可以作为高功率的激光器光源，用于精确切割各种材料，如金属、塑料等。
另外，半导体激光器还可以用于激光焊接、激光清洗等工艺，提高生产效率和产品质量。
4. 生物医学领域在生物医学领域中，半导体激光器被广泛应用于细胞成像、蛋白质分析等研究中。
例如，它可以作为激发光源，用于激发荧光染料，实现对细胞、组织等生物样本的高清晰成像。
此外，半导体激光器还可以用于光谱分析、蛋白质定量等方面，为生物科学的发展提供了有力支持。
二、光电二极管的应用光电二极管是一种基于光电效应工作的半导体器件，具有高效率、快速响应等优点。
它广泛应用于光电探测、光电转换等领域。
1. 光电检测领域光电二极管在光电检测领域中起着重要的作用。
例如，在光电传感器中，光电二极管可以将光信号转换成电信号，实现对光强、光波长等参数的检测。
半导体材料在光电器件中的应用
半导体材料在光电器件中的应用近年来，随着科技的不断进步，光电器件在我们的生活中扮演着越来越重要的角色。
在光电器件中，半导体材料的应用尤为突出。
半导体材料具有许多独特的物理特性，使其成为光电器件的理想选择。
本文将探讨半导体材料在光电器件中的应用。
首先，半导体材料在光电器件中的应用广泛且多样化。
其中最常见的便是光电二极管。
光电二极管利用半导体材料的特性，将光能转化为电能。
当光照射到半导体材料中时，光子激发了材料中的电子，使其跃迁到导带中，产生电流。
这种原理使得光电二极管被广泛应用于光通信、光电测量等领域。
此外，半导体材料还可以用于太阳能电池。
太阳能电池利用半导体材料对光的吸收能力，将阳光转化为电能。
随着对可再生能源的需求日益增加，太阳能电池作为一种清洁的能源供应方式，获得了广泛的应用。
其次，半导体材料的特性决定了光电器件的性能。
半导体材料有很独特的带隙结构，使其能够对不同波长的光敏感。
这使得半导体材料在光电器件中具有很好的选择性能。
例如，选择性敏感特性使得半导体材料在光通信中能够传输不同波长的光信号，提高了光通信的传输速度和质量。
此外，半导体材料的导电性能也对光电器件的性能起着至关重要的作用。
不同的半导体材料具有不同的载流子迁移率，这直接影响了光电器件的响应速度和效率。
因此，对半导体材料的研究和改进，对提高光电器件的性能有重要的意义。
此外，半导体材料在光电器件中的应用还面临着一些挑战。
其中之一便是材料的稳定性。
半导体材料对温度、湿度、光照等环境因素非常敏感。
这就要求我们需要寻找稳定性更好的半导体材料，以满足不同应用环境的需求。
此外，半导体材料的成本也是一个需要考虑的问题。
目前，一些高性能的半导体材料价格昂贵，限制了其在大规模应用中的推广。
因此，研究人员需要不断寻找更经济、更可持续的半导体材料，以促进光电器件的发展。
综上所述，半导体材料在光电器件中的应用十分广泛且多样化。
半导体材料的独特特性使其成为光电器件的理想选择。
光电检测技术常用器件及应用
3、数字、文字以及图像显示
七段式数码管 14划字码管 文字显示器的内部接线
4、显示器
彩色大面积显示设备，如电子商标及大屏幕显示
LCD
LCD 液晶屏是 Liquid Crystal Display 的简称， LCD 的构造是在 两片平行的玻璃 当中放置液态的 晶体，两片玻璃 中间有许多垂直 和水平的细小电 线，透过通电与 否来控制杆状水 晶分子改变方向， 将光线折射出来 产生画面。
发光二极管的发光机理
发光二极管 （即LED）是一种 注入电致发光器件， 它由P型和 N型半 导体组合而成。其 发光机理常分为PN 结注入发光与异质 结注入发光两种。
1. PN结注入发光
1、制作半导体发光二极管的材料是掺杂的，热平 衡状态下的N区很多自由电子，P区有很多多空穴。 2、当加以正向电压时，N区导带中的电子可越过PN 结的势垒进入P区。P区的空穴也向N区扩散 3、于是电子与空穴有机会相遇，复合发光。由于 空穴迁移率低于自由电子，则复合发光主要发生在 p区。 光的颜色（波长）决定于材料禁带宽度Eg，光的强 弱与电流有关
4. 寿命
发光二极管的寿命定义为亮度降低到原有亮 度一半时所经历的时间。二极管的寿命一般都很 长，在电流密度小于lA/cm2时，一般可达106h， 最长可达109h。随着工作时间的加长，亮度下降 的现象叫老化。电流密度大，老化快。
LED特点
1、 LED辐射光为非相干光，光谱较宽，发散角较大。 2、 LED的发光颜色丰富，通过选用不同的材料，可以实 现各种发光颜色。如采用GaP:ZnO或GaAaP材料的红色 LED，GaAaP材料的橙色、黄色LED，以及GaN蓝色LED 等。 3、LED的辉度高。随着各种颜色LED辉度的迅速提高，即 使在日光下，由LED发出的光也能视认。 4、LED的单元体积小。再加上低电压、低电流驱动的特 点，可作为电子仪器设备、家用电器的指示灯、信号灯的 使用。 5、寿命长，基本上不需要维修。可作为地板、马路、广场 地面的信号光源，是一个新的应用领域。
太赫兹半导体光电器件及其通信与成像应用
太赫兹半导体光电器件及其通信与成像应用太赫兹（THz）是位于微波和红外波之间的电磁频谱，具有许多独特的性质，如穿透性、宽带性、瞬态性等。
近年来，随着太赫兹技术的不断发展，太赫兹半导体光电器件及其在通信和成像领域的应用越来越受到人们的关注。
太赫兹半导体光电器件是指利用半导体材料和器件来产生、控制和探测太赫兹波的器件。
这些器件主要包括太赫兹激光器、太赫兹探测器、太赫兹调制器等。
太赫兹激光器是产生太赫兹波的核心器件。
目前，常见的太赫兹激光器主要有基于耿氏振荡器（Gunn Oscillator）的激光器和基于光子回路的激光器。
耿氏振荡器是一种利用异质结的能带结构实现电子的倍频效应的器件，其产生的太赫兹波频谱范围较宽，但输出功率较低。
基于光子回路的激光器则具有较高的输出功率和较窄的频谱，但其制作工艺较为复杂，成本较高。
太赫兹探测器是用于探测太赫兹波的器件，其工作原理是基于光电效应或热电效应。
目前，常见的太赫兹探测器主要包括超导探测器和半导体探测器。
超导探测器具有高灵敏度和快速响应的特点，但其需要低温工作，且制造成本较高。
半导体探测器则具有低成本和易于集成的优点，但其灵敏度和响应速度相对较低。
太赫兹调制器是用于对太赫兹波进行调制的器件，其工作原理是通过改变半导体的能带结构或光子回路的参数来实现对太赫兹波的调制。
目前，常见的太赫兹调制器主要包括电场调制器和磁场调制器等。
在通信领域，太赫兹波具有极宽的频谱和高速的传输速率，可以提供极高的数据传输速率和信息容量。
因此，太赫兹技术在未来通信中将具有广阔的应用前景。
例如，利用太赫兹波实现超高速无线通信、太赫兹波的信号处理、太赫兹波的雷达探测等。
在成像领域，太赫兹波具有穿透性和光谱分辨能力，可以用于物质的无损检测和识别。
例如，利用太赫兹波对塑料包装材料进行检测、对文物进行无损鉴定、对生物组织进行无损成像等。
此外，利用太赫兹波的瞬态性和宽带性，还可以实现高分辨率和高速度的成像技术，如太赫兹视频等。
半导体材料在光电器件中的应用
半导体材料在光电器件中的应用随着科技的不断进步与发展，光电器件的应用范围也越来越广泛，其中半导体材料作为光电器件的关键组成部分，在光电技术领域中起到了重要的作用。
本文将探讨半导体材料在光电器件中的应用，以及相关的技术发展。
一、半导体材料在光电器件中的基本原理光电器件的基本原理是通过半导体材料的光电转换效应实现的。
当光子照射到半导体材料上时，部分光子会被半导体材料吸收并激发电子跃迁到导带，形成电子空穴对。
这些电子空穴对在电场作用下会分离出来，形成电流，从而实现光电转换。
二、半导体材料在光电器件中的应用领域1. 光电二极管光电二极管是一种能够将光信号转换为电信号的器件。
它采用半导体材料作为光电转换介质，当光照射到光电二极管上时，半导体材料中的电子被激发，形成电流。
光电二极管广泛应用于光通信、光电检测等领域。
2. 光电探测器光电探测器是一种能够将光信号转换为电信号的装置，具有高灵敏度和快速响应的特点。
半导体材料作为光电探测器中的关键元件，能够将光的能量转化为电流或电压信号，在光学通信、光学测量等领域有重要应用。
3. 光电发光器件光电发光器件是一种能够将电信号转换为光信号的装置。
半导体材料作为光电发光器件中的关键部分，当电流通过半导体材料时，产生电子与空穴的复合，释放出能量，发出可见光，实现光的发射。
光电发光器件广泛应用于光源、显示器件等领域。
4. 光电晶体管光电晶体管是一种能够放大光信号的装置。
在光电晶体管中，半导体材料起到了放大光信号的作用。
通过调节输入光信号的强弱，可以实现对输出光信号的放大，进而实现光放大器、光通信等应用。
三、半导体材料在光电器件中的技术发展随着光电技术的不断进步，半导体材料在光电器件中的应用也在不断创新与发展。
近年来，一些新型的半导体材料，如石墨烯、硅纳米线等，被引入到光电器件中，大大提高了器件的性能和功能。
此外，光电器件中半导体材料的微纳制备技术也在不断完善。
通过纳米加工和微梳、微线等微纳器件的制备，可以实现对半导体材料的精确控制和优化，提高器件的效率和稳定性。
信息光学中的光电检测技术及应用
信息光学中的光电检测技术及应用在信息光学领域，光电检测技术是至关重要的。
它是指利用光电效应将光信号转化为电信号的技术。
本文将介绍光电检测技术的基本原理和常见的应用领域。
一、光电检测技术的基本原理光电检测技术是基于光电效应的，其原理是当光照射到光敏材料或器件时，会产生光电子或载流子，从而产生电流或电压信号。
光电检测技术可以分为两大类：光电转换和光电放大。
1. 光电转换光电转换是指将光信号转化为电信号的过程。
常见的光电转换器件有光电二极管、光敏电阻、光伏电池、光电倍增管等。
其中，光电二极管是最常见的光电转换器件之一。
当光照射到光电二极管上时，光子激发了半导体材料中的电子，使其从价带跃迁到导带，产生电流。
而光敏电阻则是通过光照射后改变其电阻值来实现光电转换。
2. 光电放大光电放大是指将微弱的光信号通过光电器件放大成较大的电信号。
光电放大常用的器件有光电倍增管、光电晶体管和光电三极管等。
光电倍增管是一种能够将单个光子转化为多个电子的器件，它通过光电子倍增过程放大光信号。
光电晶体管和光电三极管则是通过控制电流或电压来放大光信号。
二、光电检测技术的应用光电检测技术在诸多领域中有着广泛的应用。
以下将介绍一些常见的应用领域。
1. 光通信光通信是指利用光信号传输信息的通信方式。
光电检测技术在光通信领域中起到了至关重要的作用。
通过光电转换器件，可以将接收到的光信号转化为电信号，进而进行信号处理和解码。
2. 光电传感光电传感是指利用光电检测技术进行物理量或化学成分的测量和检测。
比如在环境监测中，光电转换器件可以用来检测大气中的污染物浓度；在医学诊断中，光电检测技术可以用来检测体内物质的含量。
3. 光生物学光生物学是研究光与生物体相互作用的学科。
光电检测技术在光生物学中有着广泛的应用，可以用于观测生物体的光物理过程，如光合作用、光信号传导等，从而揭示生物体的生命活动规律。
4. 光学成像光电检测技术在光学成像领域中也被广泛应用。
半导体光电探测器的制备及其应用研究
半导体光电探测器的制备及其应用研究随着科技的不断进步，人们对新材料的研究和应用也越来越深入。
半导体材料作为一种重要的功能材料，在信息、电子等领域有着广泛的应用。
而其中的光电探测器则是半导体材料应用的重要组成部分。
本文将针对半导体光电探测器的制备及其应用进行探讨。
一、半导体光电探测器概述半导体光电探测器是指利用半导体材料作为检测元件并通过其结构设计使其对光信号转换成电信号的器件。
根据其基本原理，可以将光电探测器分为两类：光电二极管和光电倍增管。
光电二极管主要由PN结组成，当光照射到PN结时，光电子和空穴会在PN结内部释放，形成一个电荷对，并导致PN结中载流子的扩散和漂移。
此时，如果PN结中的电场适当调整，就可以使得电荷对被不对称地移动到PN结中的一个极端，形成电荷分离。
最终产生的电信号与光入射到光电二极管的能量密度成正比。
光电倍增管则主要通过二次发射的方式将光信号转变为电信号。
光电倍增管一般由光阴极、象增加管和输出结构三个部分组成。
当光照射到光阴极时，光电子被激发而成为自由电子，进入极小场镜面，由于其表面粗糙，自由电子将相继发生多次离子化，进而产生大量二次电子。
这些二次电子在愈来愈强的电场的作用下，被加速到像增加管中，并在其中产生电子增益效应，使得输出电流远大于输入光信号。
二、半导体光电探测器制备技术面对不同应用场景的需要，对半导体光电探测器的性能和可靠性有着不同的要求。
因此，在制备半导体光电探测器时需要科学地选择合适的半导体材料、器件结构及制备技术。
半导体光电探测器的制备主要分为四个方面：半导体材料选择、器件结构设计、微纳加工工艺和封装技术。
1.半导体材料选择根据不同应用的需求，半导体材料可以选择Silicon(Si)、Indium gallium arsenide(InGaAs)、Gallium arsenide(GaAs)、Mercury cadmium telluride(HgCdTe)等材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光敏电阻型号命名法
光敏电阻器的型号命名分为三个部分，各部分的含义见表。 第一部分用字母表示主称。 第二部分用数字表示用途或特征。 第三部分用数字表示产品序号。 例如： MG45-14（可见光敏电阻器） M――敏感电阻器 G――光敏电阻器 4――可见光 5-14――序号
1）光电特性
光敏电阻特性 一、光电导器件
•当照度很低时，曲线近似为线性 ，随着照度的增高，线性关系变 坏，当照度升为很高时，曲线近 似为抛物线形。
logR1 logR2
热探 热电堆
光导型
杂质光导探测器 P/N管型
本征光导 探测器
光敏电 阻
光导探测
测器
器
热释电探测
器
光电器件特点：
光电器件
热电器件
响应波长有选择性，一 响应波长无选择性，对 般有截止波长，超 过该 可见光到远红外的各种 波长，器件无响应。 波长的辐射同样敏感
响应快，吸收辐射产生 信号需要的时间短， 一 响应慢，一般为几毫秒 般为纳秒到几百微秒
光生伏特效应：光照在半导体PN结或金属—半导 体接触上时，会在PN结或金属—半导体接触的两 侧产生光生电动势。
真空光电管
外光电
无放大作用 充气光电管
光
光电
辐 探测器
效应
有放大作用 光电倍增管
光伏型
无放大作用 光电池 光电二极
射
内光电
效应
探
有放大作用
场效管应 光电管三极 雪崩管二极
测
热辐射
器
热电计偶
3.1光敏电阻
利用具有光电导效应的材料（如硅、锗等本征半导体与 杂质半导体，硫化镉、硒化镉、氧化铅等）可以制成电导 随入射光度量变化的器件，成为光电导器件或光敏电阻。
具有体积小、坚固耐用、价格低廉、光谱响应范围宽等 优点，广泛应用于微弱辐射信号的探测领域。
光敏电阻演示
当光敏电阻受到光 照时，光生电子—空 穴对增加，阻值减小 ，电流增大。
长为0.52μ m，在可见光波段范围内最灵敏。它广泛地 应用于灯光的自动控制，照相机的自动调光等。
晚上，CdS光敏电阻阻值大，J的电 流小，不能工作而关闭，灯亮。 白天，阻值小，J工作，常闭触头 断开，灯灭。
一、光电导器件
2、PbS光敏电阻：近红外波段最灵敏的光电
导器件。由于在2μ m附近的红外辐射的探测
光电效应一般分为外光电效应、内光电效应和光生伏 特效应三类。后两类又称为内光电效应，根据这些效应 可制成不同的光电转换器件(或称光敏元件)。
光电效应：光照射到物体表面上使物体的电学特 性发生变化。
光电子发射：物体受光照后向外发射电子—多发 生于金属和金属氧化物。
光电导效应：半导体受光照后，内部产生光生载 流子，使半导体中载流子数显著增加而电阻减少
Hg1-xCdxTe系列光电导体是由HgTe和CdTe两种材料的
晶体混合制造的，其中x是Cd含量的组分。在制造混合 晶体时采用不同Cd的组分x，可得到不同的禁带宽度Eg，
进而可以制造出不同波长范围响应的Hg1-xCdxTe探测器
件。一般组分x的变化范围为0.18～0.4，长波长的变化
范围为1～30μ m。
符号
暗电流（越小越好）
工作原理
当入射光子使半导体
入
物质中的电子由价带跃升
射
到导带时，导带中的电子
光
和价带中的空穴均参与导
电，因此电阻显著减小，
电导增加，连接电源和负
载电阻，可输出电信号，
此时可得出光电导g与光电
流I光的表达式为：
g=gL-gd
I光=IL-Id
光敏电阻结构
• 光敏电阻结构：在一块均匀光电导体两端加上 电极，贴在硬质玻璃、云母、高频瓷或其他绝 缘材料基板上，两端接有电极引线，封装在带 有窗口的金属或塑料外壳内。
灵敏度很高，因此，常用于火灾的探测、红
外报警系统等领域。室温下的PbS光敏电阻
的光谱响应范围为1～3.5μ m，峰值波长为 将PbS光敏电
2.4μ m。
阻放在光学系统的
焦点上，使进入接
收系统的红外线能
全部会聚到探测器
上。报警装置与放
大器相连接，它可
输出报警信号。
一、光电导器件
3、InSb光敏电阻：是3～5μ m光谱范围内的主要探测器 件之一。InSb光敏电阻由单晶制备，制造工艺比较成熟 ，经过切片、磨片、抛光后，再采用腐蚀的方法减薄到 需要的厚度。光敏面尺寸由0.5mm×0.5mm到8mm×8mm不 等。大光敏面的器件由于不能做得太薄，其探测率降低 。InSb材料不仅适用于制造单元探测器件，也适宜做阵 列器件。2、杂质型半导体光敏电阻
对于Ｎ型半导体，当入射光子的能量 等于或大于杂质电离能ΔＥ时，将施 主能级上的电子激发到导带而成为导 电电子，在外电场的作用下，形成光 电流。
导带 施主
电子 ΔＥ
空穴
价带
不同材料光敏电阻特点一、光电导器件
1、CdS光敏电阻：是最常见的光谱响应特性最接近人眼
光谱光视效率 V 的光电器件，CdS光敏电阻的峰值波
基本结构分类：
a）梳状结构 b）蛇形结构 c）刻线结构 1—光电导材料 2—电极 3—衬底材料 目前一般采用禁带宽度较大的材料，使得在室温下 能获得较大的暗电阻（无光照时的电阻）。
按照光敏材料分：
常用甚常于至用于可于远见红红光外外波波段 波段的段探辐射测的探测。
1、本征半导体光敏电阻
导带
电子
当入射光子的能量等于或大于半 导体材料的禁带宽度Eg时，激发 一个电子－空穴对，在外电场的 作用下，形成光电流。
第三章 半导体光电检测器件及应用
本章主要内容
3.1光电导器件—光敏电阻 3.2光生伏特器件
3.2.1光电池 3.2.2发光二极管和发光三极管 3.2.3发光器件 3.2.4光电耦合器件 3.2.5光热辐射检测器件 3.2.6性能比较
光照射在物体上可以看成是一连串的具有一定能量的 光子轰击这些物体的表面。所谓光电效应是指物体吸收 了光能后转换为该物体中某些电子的能量而产生的电效 应。
InSb光敏电阻在室温下的长波长可达7.5μ m，峰值波 长在6μ m附近。当温度降低到-160 （液氮）时，其长波 长由7.5μ m缩短到5.5μ m，峰值波长也移至5μ m，恰为 大气的窗口范围。
一、光电导器件
4、Hg1-xCdxTe系列光电导探测器件：是目前所有红外探 测器中性能最优良最有前途的探测器，尤其是对于4～ 8μ m大气窗口波段辐射的探测更为重要。
