单相电能表检定装置操作说明

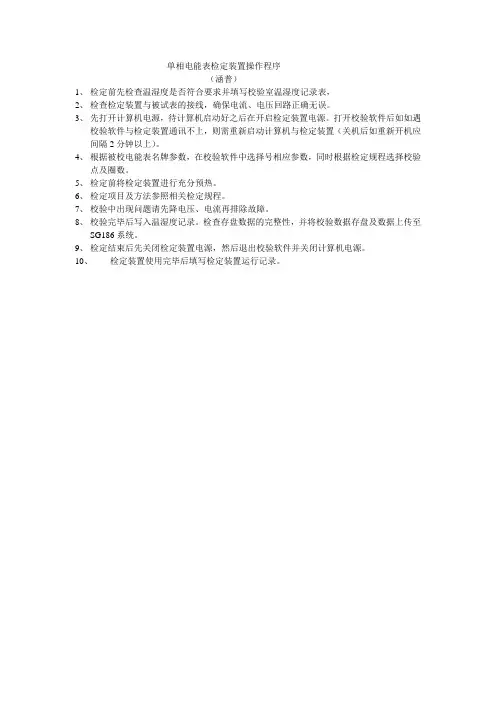

电能表检定装置操作程序(涵普)
单相电能表检定装置操作程序
（涵普）
1、检定前先检查温湿度是否符合要求并填写校验室温湿度记录表，
2、检查检定装置与被试表的接线，确保电流、电压回路正确无误。
3、先打开计算机电源，待计算机启动好之后在开启检定装置电源。
打开校验软件后如如遇
校验软件与检定装置通讯不上，则需重新启动计算机与检定装置（关机后如重新开机应间隔2分钟以上）。
4、根据被校电能表名牌参数，在校验软件中选择号相应参数，同时根据检定规程选择校验
点及圈数。
5、检定前将检定装置进行充分预热。
6、检定项目及方法参照相关检定规程。
7、校验中出现问题请先降电压、电流再排除故障。
8、校验完毕后写入温湿度记录。
检查存盘数据的完整性，并将校验数据存盘及数据上传至
SG186系统。
9、检定结束后先关闭检定装置电源，然后退出校验软件并关闭计算机电源。
10、检定装置使用完毕后填写检定装置运行记录。
DZ601单相电能表检定装置
4．2 被校表接线及挂表................................................................... 16 4．2．1 感应式电表接线及挂表步骤 ........................................................ 16 4．2．2 电子式电能表接线及挂表步骤 ...................................................... 17 4．2．3 接表注意事项 .................................................................... 17 4．2．4 开机 ............................................................................ 17 4．3 输入被校表参数..................................................................... 17 4．3．1 输入参数前准备 .................................................................. 18 4．3．2 参数输入方法 .................................................................... 18 4．3．3 输入被校表电表常数（cn.1） ...................................................... 18 4．3．4 输入检定转数（n） ............................................................... 19 4．3．5 输入互感器参数（hgq） ........................................................... 19 4．3．6 输入准确度等级（Ａcc） .......................................................... 19 4．3．7 输入参比电压（Ｕn） ............................................................. 20 4．3．8 输入基本电流/额定最大电流（Ｉn） ................................................ 20 4．3．9 输入校核常数时的走字电能值（ts.1） .............................................. 20 4．3．10 选择挂表（Chno） ............................................................... 20
单相电能表现场校验仪操作流程
单相电能表现场校验仪操作流程HZDN-H 单相电能表现场校验仪操作流程1.总的步骤为保证仪器安全、合理的使用，请按以下步骤操作：①开机前应先连接好测试线；②开启电源开关；③设置好必要的参数；④将钳表夹至被测电流线；⑤完成测试后保存数据；⑥关闭。
2.触摸屏的操作除去总电源开启，仪器的其它一切操作均在触摸屏上完成。
仪器的操作流程由下列各图所示，操作过程可分为四类：①实测数据显示；②校验参数设置；③历史数据管理；④仪器系统设置。
具体操作步骤和显示内容见下列各节叙述。
（一）仪器主显界面及操作仪器通电后经启动界面进入主界面，仪器的测量数据全部在主显界面显示。
同时，仪器的主菜单和即时操作也由主界面导入。
显示：主显界面分为三个区间：顶部为标识区——显示时间、电能表信息、抄表信息及电池电量等。
中部为实测交流参数区：显示U、I、φ(相位角)、有功功率和工频频率。
底部为校验参数区——校验中的被校电表常数、被校表误差。
操作：①点击屏幕顶部标识区,回放当前及最近校验的误差；②点击屏幕中部,电流取反；③点击屏幕底部,进入主菜单。
说明：①在现场使用时，由于被测电流线的安装位置和电流实际走向限制，会使钳表的操作和显示不甚方便。
为此仪器上设有电流取反功能，即当电流走向与钳表的电流标志方向相反时，可点击屏幕中部使电流在仪器内部取反，而不需要将钳表位置反向。
②当钳表夹持电流线进行测量或校验时，仪器会自动记录测量/校验数据，这些记录可以在钳表从电流线上取下后自动回放。
点击屏幕顶部可自动回放刚才测量的数据。
这就使得操作者不必在测量校验的过程中操作钳表，而是在测量结束后观察回放数据，临时记录的数据最多有8组，在回放时可选取一组或几组有效数据保存，当回放数据被保存后，临时记录将被自动清除。
（二）数据的回放与保存为方便现场实时操作，仪器内部设有临时数据区，它按时间顺序和校验电能脉冲，依次记录了交流参数和校验误差，最多有9组数据。
当前数据是主显界面的实时数据，校验数据是仪器每计算一次误差自动保存的数据。
单相电能表检定装置的操作方式
单相电能表检定装置的操作方式概述单相电能表是用于测量交流电能的仪表，而检定装置则是用于验证电能表的准确性和稳定性的设备。
本文将介绍单相电能表检定装置的操作方式，以及注意事项。
检定装置的组成单相电能表检定装置通常由标准电能表、负载箱、电源、计量软件等部件组成。
其中，标准电能表是用来提供准确、稳定的电能量，以便于进行对被检电能表的比较测量。
负载箱则用来提供不同负载下的负载条件，以模拟实际使用条件。
电源则为检定装置提供所需的电源。
计量软件则用于监测、记录和处理检定数据。
操作方法下面将介绍单相电能表检定装置的操作方法：步骤一：准备工作在进行单相电能表检定之前，需要进行相应的准备工作：1.确定正确的连接方式：根据被检电能表的连接方式，正确地连接检定装置和被检电能表。
2.对检定装置进行检查：检查检定装置是否有损坏、电源是否正常，以及各部件是否连接正确。
3.对被检电能表进行检查：检查被检电能表是否有损坏、连接是否良好，并记录其型号、参数等信息。
步骤二：进行检定1.开启检定装置：按照检定装置的说明书，接通电源并开启计量软件。
2.设置被检电能表的参数：根据被检电能表的型号和参数，在计量软件中进行相应的设置。
3.进行比较测量：将被检电能表与标准电能表连接，在负载箱中选择不同负载进行比较测量。
在计量软件中记录读数，并进行对比分析。
4.确定误差：将比较测量得到的数据，与被检电能表的规格要求进行比较，计算误差。
误差应符合被检电能表的技术要求。
步骤三：完成检定1.记录检定数据：记录比较测量得到的数据、误差值、校准结果等信息。
并标注被检电能表的状态，如通过、不通过等。
2.根据检定结果，对被检电能表进行校准或更换。
注意事项在进行单相电能表的检定之前，需要注意以下事项：1.检定装置的选型应与被检电能表的型号、电源等参数相匹配。
2.检定装置的操作应符合相关操作规范和要求，不能随意更改操作方法和流程。
3.检定过程中，应注意被检电能表的连接方式，避免接线错误导致误差过大。
单相电能表校验仪安全操作及保养规程
单相电能表校验仪安全操作及保养规程单相电能表校验仪作为一种常用的检测仪器，用于电能计量领域中电能表的准确性测试和校验，对于采用电能计量系统的工业和民用领域具有重要意义。
为了保证单相电能表校验仪的正常使用和长期保持稳定性，我们需要进行必要的安全操作和保养。
一、安全操作1.1 使用场所环境要求为保证单相电能表校验仪的正常使用效果，请您在使用时务必遵守以下环境要求：1.避免直接阳光暴晒、冷热气流直接吹，存放场所应保持干燥通风，温度在5℃-40℃之间。
2.确保使用场所空气流通良好，以避免化学气体对设备造成危害。
不要在易燃、易爆的场所使用。
3.使用场所地面应平整坚固，放置设备的台面稳定平整，以避免设备倾斜和滑动。
1.2 使用前准备在使用单相电能表校验仪之前，请您进行以下准备工作：1.确保设备的接地线(PE)接到电源接地的绝缘良好的触点处，以保证设备及使用人员的安全。
2.检查设备电源线、接线端子、接线插头是否毛刺、线路绝缘是否损坏、连接是否可靠。
3.确认设备的运转方向应同一相标准电能表的运转方向一致。
在进行测试之前可用手摇替代电表的负载电制造仿真测试。
1.3 使用过程中注意事项1.注意保持设备的透气性和通风性，避免过度灰尘对设备运转产生不良影响。
2.在使用过程中，尽量避免设备被机械震动影响，以免引起数据误差。
3.接线尽可能短，而且绝缘可靠，以保证数据的准确性和安全性。
4.校验仪应当定期检查并更换校验表的接线，以避免老化和锈蚀。
1.4 操作完毕在使用完单相电能表校验仪后，请您进行以下操作：1.先将校验仪输出电压调回最小，再将电源线拔掉。
2.清洁设备外壳和内部灰尘，关好仪器保护门并存放在其指定地位。
如有需要，使用专业清洁剂或干净的棉绒布擦拭。
3.将检测数据记录保存至相关文件或电子表格中，以备日后查阅。
二、保养规程为了延长单相电能表校验仪的使用寿命，并保证其正常、稳定运行，我们需要遵循以下保养规程：2.1 日常保养1.定期检查设备的接线端点及插头接触是否松散。
电能表校验仪的使用方法
电能表校验仪的使用方法一、电能表校验仪简介电能表校验仪也称为电能表检定装置，是一种用于测试和验证电能表的准确性和可靠性的设备。
电能表校验仪能够对电能表进行电能检查，功率因数检查，频率检查，电流检查以及电压检查等功能，并能记录电能表的检定数据，以保证电能表数据的准确性。
二、电能表校验仪使用方法1. 电能表校验仪检测前的准备在使用电能表校验仪进行检测前，需要进行以下准备工作：1.校验仪本身进行自检，保证设备本身的精确度。
2.确认校验对象并准备好电能表校验仪所需的相应测试设备和连接线等。
3.确认电能表的额定电压、额定电流和负载特性等参数，并根据其参数设置好校验仪。
2. 电能表校验仪的连接及检测根据电能表校验仪的使用说明，将检测设备依次连接至校验仪，并将校验仪与待检测电能表连接。
连接完成后，将电能表校验仪打开，调节检测参数，开始测试电能表的性能指标。
3. 电能表校验仪测试指标电能表校验仪可以进行多种性能指标的测试，包括功率因数、电能、电压和电流等。
1）功率因数测试功率因数代表着电器设备的能量利用率，检测功率因数需要关闭电能表的电源，并将电能表和校验仪的电流回路相连。
然后根据校验仪的提示调整功率因数的值，并进行测试。
2）电能测试电能测试是电能表校验仪最常用的测试方法，通过测试电能表读数，检查电能表的准确性。
在进行电能测试前，需要将电经表和校验仪的连接线插入到电路中，校验仪可以根据电经表的电流和电压读数计算出电能信息，并比较结果。
3）电压测试电压测试需要将电压测试回路插入到待测电路中，选择相应的电压范围并进行测试，可以测试电能表对电压变化的响应能力。
4）电流测试电流测试需要将电流测试回路插入到待测电路中，确认校验仪和电能表的电流参数一致，并进行测试，可以检测电能表对电流变化的响应性能。
4. 结束测试并处理测试数据测试完成后，校验仪会自动生成测试报告和测试数据，包括各项性能参数的读数和测试结果等。
测试结束后，需要对测试数据进行比对，确认电能表是否符合测试标准，并对测试结果进行记录。
单相电能表现场校验仪安全操作及保养规程
单相电能表现场校验仪安全操作及保养规程1. 前言单相电能表现场校验仪是一种用于校验单相电能表准确度的仪器。
在进行操作和保养时，必须严格遵守安全规程，以确保仪器正常运行，同时保障人身安全。
本文档将详细介绍单相电能表现场校验仪的安全操作及保养规程。
2. 安全操作指南2.1 仪器准备在使用单相电能表现场校验仪前，请务必进行以下操作：•确保仪器处于稳定地面，并接地可靠；•检查电源线是否完好，无破损和裸露的电线；•检查仪器外壳是否损坏，若有损坏请及时修复；•确认仪器的配件和连接线是否完整且无异常；•仔细阅读使用说明书，了解仪器操作流程。
2.2 电源接入在接入电源前，请注意以下事项：•检查电源电压是否符合仪器要求；•确保电源线与仪器的连接牢固，插头无松动；•避免将电线暴露在潮湿的环境中；•将电源插头插入供电插座时，用力均匀，不要用力过猛。
2.3 操作安全在进行操作时，请遵循以下安全规程：•所有的操作必须由经过培训并持有相关资格证书的人员进行；•在操作过程中，要保持清醒的状态，不得在疲劳、酒精或其他药物的影响下操作仪器；•不要触摸带电部分，避免触电危险；•操作前，务必进行必要的检查，确保仪器和连接线处于正常工作状态；•使用仪器时，室内必须保持良好的通风条件，避免因浓烟或有害气体产生危险；•不得擅自更换或修改仪器的内部零部件；•注意避免仪器与其他金属物件相碰，防止引起火花或短路。
2.4 紧急情况处理在紧急情况下，请保持冷静，并按照以下步骤处理：•发生火灾时，立即使用适当的灭火器或呼叫火警电话进行报警；•发生电击事故时，使用干燥非导电物体迅速切断电源，确保人员脱离危险区域，并进行急救；•发生仪器故障时，立即断开电源，并呼叫维修人员进行维修。
3. 保养规程3.1 清洁与防尘定期清洁单相电能表现场校验仪是保持其正常运行的重要环节。
请注意以下事项：•使用干净、柔软的布擦拭外壳，避免使用有腐蚀性的溶剂；•清晰仪器连接线、插头等部件，确保其无积尘和杂物；•定期检查仪器配置的电池或电池组，及时更换电池以确保正常工作。
单相智能电能表自动化检定装置技术规范书
单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是一种用于对单相智能电能表进行自动化检定和校准的设备。
本技术规范书旨在规范单相智能电能表自动化检定装置的技术要求和测试方法，确保其性能稳定、可靠，并满足相关标准和规定的要求。
二、术语和定义1. 单相智能电能表：指用于测量单相电能消耗的电能表，具备智能功能，能够实现远程抄表、远程控制等功能。
2. 自动化检定装置：指用于对电能表进行自动化检定和校准的设备，能够实现自动化测试、数据分析和结果判定等功能。
三、技术要求1. 检定精度1.1 电能示值误差检定精度：自动化检定装置对单相智能电能表的电能示值误差检定精度应符合国家标准和相关规定的要求。
1.2 功率因数检定精度：自动化检定装置对单相智能电能表的功率因数检定精度应符合国家标准和相关规定的要求。
1.3 需量检定精度：自动化检定装置对单相智能电能表的需量检定精度应符合国家标准和相关规定的要求。
2. 测试功能2.1 电能示值误差测试：自动化检定装置应能够对单相智能电能表的电能示值误差进行测试，并能够自动计算和记录测试结果。
2.2 功率因数测试：自动化检定装置应能够对单相智能电能表的功率因数进行测试，并能够自动计算和记录测试结果。
2.3 需量测试：自动化检定装置应能够对单相智能电能表的需量进行测试，并能够自动计算和记录测试结果。
3. 检定过程控制3.1 自动化程度：自动化检定装置应具备较高的自动化程度，能够实现自动化测试、数据分析和结果判定等功能，减少人工干预。
3.2 测试流程控制：自动化检定装置应能够根据不同的单相智能电能表型号和检定要求，灵活调整测试流程，确保测试过程的准确性和可靠性。
3.3 数据管理：自动化检定装置应能够对测试数据进行管理和存储，包括测试结果、测试时间、测试参数等信息，方便后续数据分析和查询。
四、测试方法1. 校准装置1.1 校准源：自动化检定装置应配备可靠的校准源，能够提供稳定、准确的电能示值和功率因数等校准信号。
电能表检定操作指导作业书
电能表检定操作指导作业书
1、将单相电能表电源打开，预热15分钟。
2、记录实验室环境温度和湿度，符合规程要求可以进行检定。
记录电能表基本信息为原始记录上。
3、按照电能表的正确接线方式接线（表1），机械电能表要接光电头，并在校验的情况下调整光电头，使表盘旋转时，标准器发出记录的脉冲信号声。
电子式电能表接脉冲信号线（电能表上有示意图）。
4、输入电能表参数，电流常数（C）、额定电流（A）、校验圈数（n）、被校表精度等级（Acc）、启动电流千分值（L）。
5、做启动试验，按下启动键，显示理论启动时间，可用数字键修改启动时间。
再按下启动键，到达启动规定的时间后，显示测试结果。
6、做潜动试验，按下潜动键，显示理论潜动时间，可用数字键修改潜动时间。
再按下潜动键，到达潜动规定的时间后，显示测试结果。
7、按下U0和I0，再按校验键。
此时可按照规程，在功率因数为1时，规定的频率下，按照规程规定的不同的负载电流，每个点测量两次，取平均值为测量结果，当功率因数不为1时，将f调整为φ，按照规程规定的不同的负载电流，每个点测量两次，取平均值为测量结果，并按规程修约记录到原始记录上。
8、退出检定程序，关闭校验仪的电源。
单相电能表现场校验仪的操作流程
单相电能表现场校仪单相电能表现场校验仪的使用方法1.仪器的适用范围：本仪器适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。
其测量范围为工频（45-65Hz），电压：5-220V，电流：10mA-100A。
对于频率不在工频范围的交流信号如高频信号、变频调速器输出的电压、电流或者高次谐波含量大于50%的交流信号，本仪器将无法正常测量，对于电压超过400V（rms），电流大于100A（rms）交流信号，本仪器将无法准确测量，长时间输入过大的电压电流信号（大于允许范围2倍以上）将会损坏仪器。
2.被测信号的接入仪器在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。
仪器在测量电压时，只须将两根电压测试线的一端插入仪器底部的电压输入插座，另一端接至被测电压端子即可。
注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。
被测端子的大小不同，可根据需要选择接线叉片。
仪器在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。
注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。
仪器在测量电压/电流时能同时测出信号的频率。
在测量其他交流参数时需要同时输入电压和电流信号。
而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。
电流的方向应与钳口侧面的标记一致。
仪器在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。
电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换单相电能表现场校仪为脉冲；③可以人工计数电能表的脉冲指示经手动开关输入仪器。
仪器的附件中配有微型光电采样器,使用方法见附录。
3.电源和电池本仪器由内部锂电池供电，仪器内部电路在CPU的管理下，处于合理的开启/关闭状态，以便减少电能消耗。
单相智能电能表自动化检定装置技术规范书
单相智能电能表自动化检定装置技术规范书一、引言单相智能电能表自动化检定装置是用于对单相智能电能表进行自动化检定的设备。
本技术规范书旨在规范单相智能电能表自动化检定装置的设计、制造和使用，确保装置的性能和精度达到国家标准要求，提高电能计量检定的准确性和效率。
二、术语和定义2.1 单相智能电能表自动化检定装置：指用于对单相智能电能表进行自动化检定的设备，包括硬件设备和软件系统。
2.2 检定装置控制软件：指用于控制单相智能电能表自动化检定装置工作的软件系统，包括界面、数据处理和通信功能。
2.3 检定装置硬件设备：指用于支持单相智能电能表自动化检定装置工作的硬件组成部分，包括传感器、通信模块和电源等。
三、技术要求3.1 检定装置控制软件要求3.1.1 界面设计：界面设计应简洁、直观，操作方便。
应具备参数设置、数据显示、结果分析和报告生成等功能。
3.1.2 数据处理：软件应能够准确读取单相智能电能表的检定数据，并进行数据处理和分析，包括计算误差、相位差和频率偏差等。
3.1.3 通信功能：软件应支持与单相智能电能表进行通信，能够读取和写入电能表的相关参数和数据。
3.2 检定装置硬件设备要求3.2.1 传感器：传感器应具备高精度、高稳定性，能够准确测量电能表的电流、电压和功率等参数。
3.2.2 通信模块：通信模块应支持多种通信协议，能够与单相智能电能表进行可靠的通信。
3.2.3 电源：电源应稳定可靠，能够满足检定装置的工作需求。
四、性能指标4.1 检定装置控制软件性能指标4.1.1 精度要求：软件应能够实现对单相智能电能表的准确检定，误差不超过国家标准规定的限值。
4.1.2 响应时间：软件的响应时间应快速，能够及时显示和处理检定数据。
4.1.3 数据存储：软件应具备数据存储功能，能够保存检定数据和结果。
4.2 检定装置硬件设备性能指标4.2.1 传感器精度：传感器的测量精度应符合国家标准要求。
4.2.2 通信模块可靠性：通信模块应具备稳定的通信性能，能够实现与单相智能电能表的可靠通信。
单相程控电能表检定装置操作规程
4、启动试验：按下启动键，输入启动电流。启动时间根据被校电能表确定。
5、潜动试验：把开关打到80﹪。110﹪档进行潜动试验，
6，各项试验调整合格后关掉电源，取下被校表，进行下面测试
四、使用注意事项：
单相电能表检定装置操作规程
双吉电力仪表有限公司
设备名称：单相电能表检定装置
文件编号：
设备编号：
操作内容
一、本规程适用于电能表检定装置。
二、电能表检定装置实行专人专管。
三、操作方法：
1、对电能表进行校验前，将被校电能表正确连接到装置的电流、电压的输出端。固定好，接好信号线。
2、启动电源，设置好被使用，直到再次改变参数。
1﹑不要在装置有电量输出时按复位键或关闭电源，应在电压和电流都降为零的情况下进行操作。
2、连续2次关、开机的时间间隔要在2分钟以上。
编制：吴陆锋
审核：徐国明
批准：蔡存者
UTI-1S单相电表校验装置操作说明
目录目录 (1)概述 (2)1 技术指标 (3)2 外观 (7)3 操作方法 (8)4 附件 (34)概述UTI-1S单相标准源暨电能表校验装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门及现场使用。
它具有以下特点：• 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。
• 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
• 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
• 智能档位：在仪器允许输出的范围内，用户可以任意设定电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。
• 电流、功率因数试验点丰富，便于配置各种校表方案。
• 数据存储量大，可以很方便查询到校验数据。
• 带有RS232串口，便于计算机控制及升级软件。
1技术指标1.1电源输出：1.1.1交流电压输出调节细度：0.01%R G分辨率：6位有效数字准确度：优于±0.1%R G稳定度：优于±0.01%R G/1m i n失真度：优于 0.3%（非容性负载）输出功率：额定 20V A满负载调整率：小于±0.01%R G输出范围：10V～456V档位设置：57.7V、100V、220V、380V，内部自动档位切换 。
1.1.2交流电流输出调节细度：0.01%R G准确度：优于±0.1%R G分辨率：6位有效数字稳定度：优于±0.01%R G/1m i n失真度：优于 0.3%输出功率：档位额定输出20V A,100A档额定输出50V A。
满负载调整率：小于±0.01%R G输出范围： 0.5m A～ 24(120)A档位设置： 0.2A、1A、5A、20(120)A，自动档位切换。
HDDN-Y单相电能表校验装置
HDDN-Y 单相电能表校验装置的使用说明书尊敬的顾客感谢您购买本公司HDDN-Y 单相电能表校验装置。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定 会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
HTDNY单相电能表校验装置说明书
HTDN-Y单相电能表校验装置说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
b5E2RGbCAP使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录第一章概述 (1)第二章外观结构及部件功能 (4)第三章显示、键盘介绍 (8)第四章基本操作 (18)第五章检表 (37)第六章 PC软件的使用 (41)第七章高级用户须知 (48)第八章装置的校准和校准菜单 (51)第一章概述1.1 主要优点□液晶显示，中文操作界面，简便直观；□多级中文菜单，操作最简单；□多用途旋转式数码开关，可以调节电压、电流、频率；□可自定义的电流量程，使装置能适应各种量程的电能表；□可同时校验3块单相电能表；□具有打印接口，可打印检表记录；□超大存储，内部可存储1000个<或500个）检表记录；□标准RS-232接口，提供配套的PC机软件，支持Window9X；□输出保护功能，在电压电流输出端出现错误时确保装置和设备安全。
1.2 主要功能和技术指标□电压为220V单一量程。
□电流量程由用户设定，最大输出电流60A。
□频率在40-70Hz范围内可调，调节细度0.01Hz；可跟踪市电频率。
单相电能表现场校验仪使用方法
单相电能表现场校验仪使用方法仪器的使用方法1. 仪器的适用范围HZDN-H现场校验仪适用于校验各种单相工频电能表以及测量常规的工频交流电参数，包括电压、电流的有效值，有功功率和相位角，工频频率等。
其测量范围为工频（45-65Hz），电压：5-220V，电流：10mA-100A。
对于频率不在工频范围的交流信号如高频信号、变频调速器输出的电压、电流或者高次谐波含量大于50%的交流信号，本仪器将无法正常测量，对于电压超过400V（rms），电流大于100A（rms）交流信号，本仪器将无法准确测量，长时间输入过大的电压电流信号（大于允许范围2倍以上）将会损坏仪器。
2.被测信号的接入H Z DN-H现场校验仪在使用时，有三种被测信号输入：交流电压、交流电流、电能脉冲。
H Z DN-H现场校验仪在测量电压时，只须将两根电压测试线的一端插入仪器底部的电压输入插座，另一端接至被测电压端子即可。
注意接线顺序，应先将电压测试线插入仪器的插座后再接另一端至被测对象。
被测端子的大小不同，可根据需要选择接线叉片。
H Z DN-H现场校验仪在测量电流有效值时不需要接线，将电流钳口打开夹住被测电流流过的导线即可。
注意电流导线的直径应小于钳口内径（Φ15㎜），应使钳口在夹住导线后完全闭合，否则将引起极大的误差。
H Z DN-H现场校验仪在测量电压/电流时能同时测出信号的频率。
在测量其他交流参数时需要同时输入电压和电流信号。
而且要求接线位置与方向正确：电压线———黑色接被测端的零线，黄色线接被测端的相线。
电流的方向应与钳口侧面的标记一致。
H Z DN-H现场校验仪在校验单相电能表时，除正确接入电压、电流外还应接入电能脉冲信号。
电能脉冲的接入有三种方式：①通过脉冲转换盒接入；②通过光电采样器将感应式电能表的转盘标记转换为脉冲或者将电子式电能表LED脉冲指示转换为脉冲；③可以人工计数电能表的脉冲指示经手动开关输入仪器。
仪器的附件中配有微型光电采样器,使用方法见附录。
单相电能表标准装置操作方法
单相电能表标准装置操作方法摘要：本文对单相电能表标准装置操作方法进行了详解。
关键词：起动试验潜动试验基本误差试验常数试验1 目的为了确保单相交流电能表检定工作的规范进行，制定本操作方法。
2 制定依据2.1 JJG307-2006《机电式交流电能表检定规程》2.2 JJG596-1999《电子式电能表检定规程》2.3 ZJ-9701B单相电能表检定装置使用说明书3 适用范围适用于新生产、修理后和使用中的额定频率为50Hz或60Hz的机电式、电子式2.0级及以下单相交流电能表的检定。
4 标准装置的组成4.1 0.1级单相电能表检定装置（220V，（0.1-100）A）4.2 0.05级单相标准电能表（220V，（0.1-100）A）4.35.0级耐压试验仪（0-6kV）4.4 0.01级电压互感器（220V/220V）5 标准台操作步骤5.1 检定电能表达式前先打开检定标准台体的电源，然后再打开电脑上的操作软件。
（注意：一定要先开台体，后开软件）5.2 被校表接线：注意：单相台体在校电流范围在0-30A的电能表达式时用细的接线柱；如果要校超过30A电流的电能表达式时需换用粗的接线柱。
5.2.1 挂表，将被检电能表达式的端钮盖打开，依次挂在挂表台上，如果被检表不足12块，应从第一个挂表位起，保证电流不开路，电压不短路。
5.2.2 打开电源开关，按控制台按钮使电源和误差计算器复位、风扇正常工作。
5.2.3 将光电采样器对准被校表，使绿色信号灯至少有两个发亮。
（电子式电能表达式在接线时注意，采集信号不用光电头，而采用所配电缆线接通电子式电能表达式上的电线即可。
）5.3 参数输入把被检表的电压、电流量程、常数、表的等级、机械表或是电子表、有功表或是无功表等相关信息，必须输入正确，然后点击“开始试验”，确认一下录入的电压和电流的参数是否与被校表的电压、电流量程相同。
在录入参数时，可心根据自己的需要设置试验、校验点，点击下面的“设置”栏，出现选择试验点界面，用鼠标点击使其变成红色即为迁中，然后点击“应用”，点击“确定”，试验点就被选中。
单相电能表检定装置操作说明
单相电能表检定装置操作说明单相电能表检定装置根据国家的计量标准要求规程设计，表源一体化，体积小，重量请，方面携带。
二.接线1.外观检查2.挂表，将电能表挂在表位处；（国网电能表无需接线）3.按”启动”启动装置,打开校表软件；4.信号源打到联机状态；5.软件进行电能表的校验；（录入被检电能表信息，支持条码枪）6.所有的校表项目检完后存盘；（满足国家规程，行业标准等）7.打印报表；（数据查询，上传，管理等）8.工作结束后关闭装置。
JZ-T160D单相电能表可以按照检定规程要求，对潜动、起动、基本误差、标准偏差、校核常数、24h变差等检定项目实行全自动检定，也可自行确定检定方案进行检定，还可自由选点检定。
可进行电压影响、频率影响、谐波影响等引起的改变量试验。
多功能测试：配置1012时钟测试仪，可测量多功能电能表的日计时误差；能接收GPS标准时钟同步信号，对输出时段投切信号的多功能电能表进行时段投切误差的测试；每个表位配置RS485通讯口，对多功能电能表通讯规约和内部的多种寄存器进行检查。
装置结构采用专用铝合金材料，配置自动集翻的三维可调光电采样器，光电采样器可采样感应式电能表的转盘标记也可接收电子式电能表高达200Hz的LED频闪信号。
选配功能：可选配单相智能电能表费控功能验证试验。
每个表位的专用误差计算器采用RS485总线通讯技术，组成分布式的误差处理系统，可同时检定不同常数电能表，通讯可靠、快捷。
可进行满足防窃电电能表的一次性测试，电流主、次回路通过继电器自动切换，不用通过改变接线测试。
每个表位采用电流回路自动寻标方式，方便电能表黑标的准确定位（主回路）。
全自动量程切换。
键盘和PC机操作并存。
具有电压短路或过载保护、电流开路保护功能。
单相全自动电能表标准装置使用说明书
单相全自动电能表标准装置使用说明书单相全自动电能表标准装置使用说明书目录一、概述二、主要技术指标三、工作原理、主要部件简介四、使用说明五、注意事项一、概述DJ-101型单相全自动电能表标准装置（以下简称本装置）是我公司总结多年生产全电子型检验装置的经验，并采用当今电子测量最新科技手段开发出的智能型全自动校表装置。
本装置设计独特，外型美观，操作简便、直观，可和PC 机联机使用，也可脱开PC 机进行手动校验。
本装置是全电子程控化新型装置，采用大规模可编程逻辑电路和数字频率合成技术，结合新型D/A转换器产生高精度正弦波基准信号；高保真大余量功率放大，产生高稳定、高质量的电压、电流输出源。
电流量程自动换档，升降幅值、移相、调频全键盘化，具有自动校验点设置功能，自动升降电流、电压并校验；输出电压、电流及相位可自动检测并显示，使本装置操作方便、快捷、准确。
与PC 机联机可全自动检表，专用的校表软件操作方便、易掌握、能和各种网络兼容。
（一）本装置设计依据《中华人民共和国国家标准GB/T 11150-2001电能表检验装置》《交流电能表检定装置检定规程JJG597-89》《交流电能表检定规程JJG307-88》《电子式电能表JJG596-1999》（二）装置特点1、功放输出容量大电压功放： 500VA ；电流功放： 1000VA ；2、结构特点（1）外壳采用特殊铝合金材料，美观大方、结构坚固，重量轻，运输方便。
（2）装置采用分体式设计；一源二架（48表位）。
（3）装置采用单相电源供电，方便用户使用。
（4）先进的开关跟踪电源功放，既有开关功放的高效率，亦有线性功放的高质量输出。
3、装置功能（1）多重保护系统并具有声光报警功能，高效跟踪电源以及超大规模集成电路使装置可靠性更高。
（2）宽量限多功能标准表，省略了标准电压、电流互感器使装置更轻便。
（3）装置具有独立的操作键盘，以及常用校验点快捷键，能在手动检表时自动给出各类表的相位特性，使手动检定时更方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电能表检定装置根据国家的计量标准要求规程设计，表源一体化，体积小，重量请，方面携带。
二.接线
1.外观检查
2.挂表，将电能表挂在表位处；（国网电能表无需接线）
3.按”启动”启动装置,打开校表软件；
4.信号源打到联机状态；
5.软件进行电能表的校验；（录入被检电能表信息，支持条码枪）
6.所有的校表项目检完后存盘；（满足国家规程，行业标准等）
7.打印报表；（数据查询，上传，管理等）
8.工作结束后关闭装置。
JZ-T160D单相电能表可以按照检定规程要求，对潜动、起动、基本误差、标准偏差、校核常数、24h变差等检定项目实行全自动检定，也可自行确定检定方案进行检定，还可自由选点检定。
可进行电压影响、频率影响、谐波影响等引起的改变量试验。
多功能测试：配置1012时钟测试仪，可测量多功能电能表的日计时误差；能接收GPS标准时钟同步信号，对输出时段投切信号的多功能电能表进行时段投切误差的测试；每个表位配置RS485通讯口，对多功能电能表通讯规约和内部的多种寄存器进行检查。
装置结构采用专用铝合金材料，配置自动集翻的三维可调光电采样器，光电采样器可采样感应式电能表的转盘标记也可接收电子式电能表高达200Hz的LED频闪信号。
选配功能：可选配单相智能电能表费控功能验证试验。
每个表位的专用误差计算器采用RS485总线通讯技术，组成分布式的误差处理系统，可同时检定不同常数电能表，通讯可靠、快捷。
可进行满足防窃电电能表的一次性测试，电流主、次回路通过继电器自动切换，不用通过改变接线测试。
每个表位采用电流回路自动寻标方式，方便电能表黑标的准确定位（主回路）。
全自动量程切换。
键盘和PC机操作并存。
具有电压短路或过载保护、电流开路保护功能。
