三相电能表检定装置技术报告
三相多功能电能表检定装置说明书
仅供个人参考一、概述JYM-3系列三相多功能电能表检定装置，是根据国家有关标准规程和要求设计的新型全自动检定装置，它由内附互感器的程控电源和标准电能表组成，配置如表1所示，具有精度高、稳定性好、功能强、使用方便等特点，可供生产厂、供电部门、计量部门对电子式或感应式三相三线、三相四线、单相有功及无功电能表进行校验和检定。
配备时间校验仪时还可以对多功能电能表的计时误差，需量指示误差等进行检定。
本使用手册主要说明在使用专用键盘时的操作方法。
二、电能部分技术指标1、装置准确度等级：0.03/ 0.05/ 0.1/0.22、装置标准配置：BDJ-3AC （准确度等级0.1）或RM10 （准确度等级0.05）3、装置输出量程输出电压：3X 57.7V/ 100V/220V/380V 自动量程切换输出电流：3X 0-100A 自动量程切换4、装置每相输出最大容量电压：50VA （根据校表数量增加）电流：80VA （根据校表数量增加）5、装置调节范围：电压：0-120%，调节细度：0.01%满度电流：0-120%，调节细度：0.01% （满度）相位：（电压/电流）：0-359.99,调节细度：0.01°频率：45-65HZ 调节细度：0.01Hz6、装置输出稳定度电压：＜ 0.02% （3分钟）电流：＜ 0.02% （3分钟）功率：＜ 0.05% （PH=1，3 分钟）7、输出波形畸变系数电压、电流＜ 0.5% （额定负荷）&谐波输出2-21次谐波任意设置9、起动电流输出：额定电流的千分之一10、装置输入电源：220± 10%，50Hz三、时间校验技术指标1、频率测量范围：0.1HZ〜5MHz2、频率测量准确度：土0.2PPM3、日误差准确度：土20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：W 5*10-8/秒四、装置特点1、校表类型：各种单相/三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式：a、本机键盘操作：能够完成电能计量单元的校验和检定；b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定证书的打印功能。
三相电能表检定装置(高精度)
三相电能表检定装置（高精度）检定三相标准电能表的基本误差（准确度），检定三相标准电能表的潜动、启动误差，检定三相标准电能表的标准偏差、24小时变差，检定电磁式、电子式三相电能表的计度器误差、计度器组合误差，检测三相标准电能表电压、频率、谐波、逆相序、电压不平衡等影响量引起的改变量，校核三相标准电能表的常数，检测三相多功能电能表的电量参数。
产品用途：1. 检定三相标准电能表的基本误差（准确度）；2. 检定三相标准电能表的潜动、启动误差；3. 检定三相标准电能表的标准偏差、24小时变差；4. 检定电磁式、电子式三相电能表的计度器误差、计度器组合误差；5. 检测三相标准电能表电压、频率、谐波、逆相序、电压不平衡等影响量引起的改变量；致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设6. 校核三相标准电能表的常数；7. 检测三相多功能电能表的电量参数。
主要特点：1. 成套装置由：三相高精度程控功率源（线性源）、三相多功能标准电能表（进口或国产）、误差计算器（嵌入式）、脉冲及光电信号接收及处理器系统、多绕阻隔离PT（选配）、移动式测架（选配）、时基频率仪、485通信接口（嵌入式）、装置操控软件、计算机及外设（打印机、条扫描枪等）组成；2. 装置有两种结构：一体式和分体式。
均采用全质专用铝镁合金型材结构，轻巧牢固，美观耐用；标准配置3路输出，可选配3~6表位移动测试架；3. 装置配套软件可按用户要求和习惯按模块定制。
软件操作简单，可预设电能表检定方案（基本误差测量，潜动、启动试验、正反向有功电能无功电能误差，以及标准偏差测试、24小时变差测试等）和影响量试验方案。
按选定的检定方案自动检定电能表。
检定结果可按多种方式随时存储、查询和打印测量数据。
并可按照用户要求实现网络化管理；4. 电能表影响量试验功能：PC机校验可按规程要求设定影响量试验方案，分别完成频率影响、电压影响、电压短时中断影响，电压逐渐变化影响等试验。

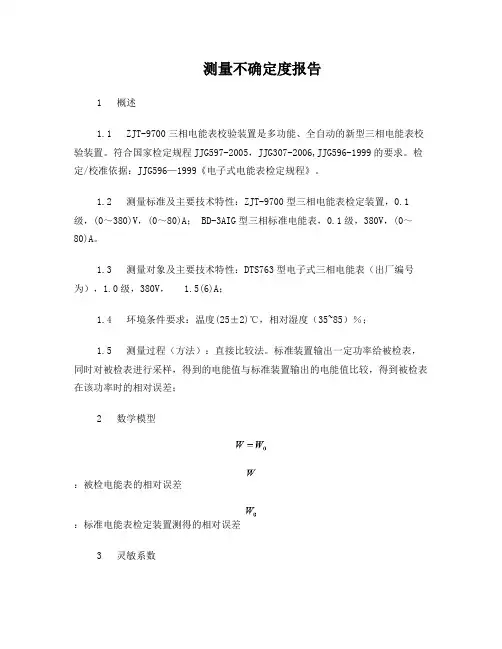

三相电子式电能表测量不确定度报告
测量不确定度报告1 概述1.1 ZJT-9700三相电能表校验装置是多功能、全自动的新型三相电能表校验装置。
符合国家检定规程JJG597-2005，JJG307-2006,JJG596-1999的要求。
检定/校准依据：JJG596—1999《电子式电能表检定规程》。
1.2 测量标准及主要技术特性：ZJT-9700型三相电能表检定装置，0.1级，(0～380)V，(0～80)A； BD-3AIG型三相标准电能表，0.1级，380V，(0～80)A。
1.3 测量对象及主要技术特性：DTS763型电子式三相电能表（出厂编号为），1.0级，380V， 1.5(6)A；1.4 环境条件要求：温度(25±2)℃，相对湿度（35~85）％；1.5 测量过程（方法）：直接比较法。
标准装置输出一定功率给被检表，同时对被检表进行采样，得到的电能值与标准装置输出的电能值比较，得到被检表在该功率时的相对误差；2 数学模型：被检电能表的相对误差：标准电能表检定装置测得的相对误差3 灵敏系数由得4 标准不确定度的评定标准不确定度的来源主要有：⑴、由测量重复性估算的标准不确定度分量（采用A类评定方法评定）；⑵、由量值修约所导致的标准不确定度分量；⑶、由检定装置综合（含台体电源波动影响）最大允许误差估算的标准不确定度分量；（4）、由标准电能表示值允差估算的标准不确定度分量u（W4）。
4.1 标准不确定度分量的评定实验以检定DTS763型电子式三相电能表，对220V，5A参比功率点，功率因数为和0.5L时，在重复条件下连续测量6次，所得数据如表1和表2所示。
表1 测量重复性记录（c osφ＝1）序号 1 2 3 4 5 6相对误差（%）0.45 0.44 0.45 0.44 0.42 0.43 0.43Xi-0.02 0.01 0.02 0.01 -0.01 0.00 /（Xi-0.0004 0.0001 0.0004 0.0001 -0.0001 0.000 /）2表2 测量重复性记录（cosφ＝0.5L）序号 1 2 3 4 5 6相对误差（%）0．395 0.38 0.365 0.40 0.355 0.370 0.377Xi-0.018 0.003 -0.012 0.023 -0.022 -0.007 /（Xi-0.000324 0.000009 -0.000144 0.000529 -0.000484 -0.000049 /）2因为功率因数为1和0.5时，各测量6次，所以n=6;实验标准差：按检定规程对每一负荷电流点进行2次测量。
电能表检定装置检验报告-功率源
电能表检定装置检验报告-功率源
DGND-T三相多功能电能表检验装置，是根据国家有关标准和现程的要求．又听取了广大用户和不少专家的意见和建议而精心研制开发的第二代电子程控式三相电能表检验装置。
适用于0.1级及以下各种单三相电能表（包括正弦无功表）的检验,它以简洁美观的外形、精致的工艺、完备的
功能和优异的性能，定会受到您的青睐。
主要特点和功能
1、设计合理，造型美观。
装置挂表架和台体框架全部采用专用铝合金材料制作，台面板由防火防热纤维材料构成，整个装置色彩柔和、比例协调、结构牢靠。
工艺考究、外形漂亮耐看。
2、专用键盘操作和PC机操作并存，使用方便。
本装置配以键盘，键盘自带液晶显示屏，装置的工作状态一目了然．操作轻松自如。
PC机控制软件层次分明，界面美观，使用灵活方便。
3、自动化程度高。
在检定电能表时只要人工参与挂表，调整好光电采样器，并正确设计好表的参数后，所有检定项目（包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定）由PC机自动控制，一次完成。
校表程序可按照国家规程，也可由用户自定义。
4、光电采样器可实现三维调节，既可采样回转式电能表的转盘信号．也可接收电子式电能表的频闪信号。
5、误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
6、相同类型（相线、额定电压、标定电流相同），不同常数的电能表可同时校验（限三种常数）。
以下为DGDN-T电能表检定装置检验湖北省计量测试研究
院报告-功率源。
计量标准技术报告 电三表
附录B
计量标准技术报告格式
计量标准技术报告
计量标准名称三相多功能电能表检定装置计量标准负责人
建标单位名称（公章）
填写日期2013.9
目录
一、建立计量标准的目的…………………………………………………… ( 3 )
二、计量标准的工作原理及其组成……………………………………( 3 )
三、计量标准器及主要配套设备…………………………………………( 4 )
四、计量标准的主要技术指标………………………………………( 5 )
五、环境条件……………………………………………………………( 5 )
六、计量标准的量值溯源和传递框图………………………………………( 6 )
七、计量标准的重复性试验…………………………………………………( 7 )
八、计量标准的稳定性考核……………………………………………………( 8 )
九、检定或校准结果的测量不确定度评定…………………………………( 9 )
十、检定或校准结果的验证…………………………………………………(14 ) 十一、结论……………………………………………………………………(14 ) 十二、附加说明………………………………………………………………(15 )。
三相电能表检定装置技术报告(文书特制)
计量标准技术报告计量标准名称三相电能表检定装置计量标准负责人张建军建标单位名称（公章）中国能源建设集团山西省电力建设一公司填写日期2014年12月1日目录一、建立计量标准的目的…………………………………………………… ( )二、计量标准的工作原理及其组成……………………………………( )三、计量标准器及主要配套设备…………………………………………( )四、计量标准的主要技术指标……………………………………… ( )五、环境条件……………………………………………………………( )六、计量标准的量值溯源和传递框图………………………………………( )七、计量标准的重复性试验…………………………………………………( )八、计量标准的稳定性考核……………………………………………………( )九、检定或校准结果的测量不确定度评定…………………………………( )十、检定或校准结果的验证…………………………………………………( ) 十一、结论……………………………………………………………………( ) 十二、附加说明…………………………………………………………………( )一、建立计量标准的目的为了更好地对我公司的电能表进行量值传递，保证量值准确、可靠，特建立此计量标准。
二、计量标准的工作原理及其组成工作原理：采用标准装置法，将被校表与三相标准装置正确接入，接入三相标准电能表电源,开机按“校验”键进入,显示当前电压量程、电流量程、当前功率方式。
按下“校验”键，输入被校表常数，输入校验圈数，选择功率方式P4及脉冲方式“auto”，再按“确认”键确认，按“量程”键，选择电压、电流量程，按“确认”键确认.再接入三相精密测试电源，选择电压量程，调节电流，进行校验，自动显示误差，误差以百分数方式显示。
组成：计量标准装置由三相标准电能表及三相精密测试电源组成。
计量标准技术报告(三相电能表)
计量标准技术报告目录一、建立计量标准的目的…………………………………（3 ）二、计量标准的工作原理及其组成………………………（3 ）三、计量标准器及主要配套设备…………………………（4 ）四、计量标准的主要技术指标……………………………（5 ）五、环境条件………………………………………………（5 ）六、计量标准的量值溯源和传递框图……………………（6 ）七、计量标准的重复性考核………………………………（7 ）八、计量标准的稳定性考核………………………………（8 ）九、检定或校准结果的测量不确定度评定………………（9 ）十、检定或校准结果的验证 (13)十一、结论 (14)十二、附加说明 (14)一、建立计量标准的目的通过建立三相电能表标准装置，满足公司测量管理体系的要求，并自行开展公司内部工作用三相电能表的检定。
二、计量标准的工作原理及其组成采用直接算定法检定。
三相电能表标准检定装置和被检工作用三相电能表置于同一恒温工作间，装置输出一定功率给被检表，并对被检表进行采样积分，得到的电能值与装置输出的标准电能值比较，得到被检表在该功率时的相对误差，再根据被检三相电能表的精度等级，判断被检三相电能表是否合格。
七、计量标准的重复性试验用公司的三相电能表标准装置检定一块三相电能表，电压在100V 、电流5A 进行检定，进行10次重复读数，其值如下：单位：%序号 测量值X iU ＝X i －U 2 1 -0.70 -0.019 0.000361 2 -0.69 -0.009 0.000081 3 -0.68 0.001 0.000001 4 -0.70 -0.019 0.000361 5 -0.60 0.0810. 0065616 -0.65 0.031 0.0009617 -0.70 -0.019 0.0003618 -0.69 -0.009 0.000081 9 -0.70 -0.019 0.000361 10 -0.70-0.0190.000361— X -0.681S （X ）0.0107%s ＝1)(2--∑n X Xi＝0.0107%该装置的测量重复性为0.0107%，小于该装置的合成标准不确定度，重复性考核合格。
电能表检定装置检验报告-标准表
电能表检定装置检验报告-标准表
DGDN-T电能表检定装置主要技术指标和技术性能
1、装置准确度等级：
0.1 级、0.05级
2、输出电压：
3*100V／57.7V Y 3*100V ∆
3*380V／220V Y 3*380V ∆
调节幅度0～120％连续可调
调节细度：优于0.01％
3、输出电流：0.1A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
调节幅度0～120％连续可调
调节细度优于0.01％
4、输出功率：（电压回路）DGND-6 100VA
DGND-16 500VA （电流回路）DGND-6 150VA
DGND-16 800VA
5、输出电压、电流、功率稳定度：
≤0.02％/120S PF＝1（0.05级装置）
≤0.05％/120S PF＝1（0.1级装置）
6、输出电压、电流波形失真度：≤ 0．5％
7、三相对称度：优于120o土0.3o
8、频率范围：45Hz～65Hz 调节细度： 0.01Hz
9、移相范围：-180.0o ～180.0o 调节细度:0.1o
*10、标准晶振稳定度：≤ 10-7/S
11、指示仪表等级：电压、电流表准确度为土0.2%
相位表准确度为土0.5o
频率表准确度为土0.01Hz
12、挂表数量：3块、 6块、 16块
13、供电电源：3*220V士10％～50Hz
14、最大功耗：DGND-6 1500 VA
DGND-16 3000 VA
以下为湖北省计量测试研究院检定报告。
三相多功能电能表检定装置技术指标
三相多功能电能表检验装置技术指标（6-16表位）注：（机柜上的电脑移至电脑桌上使用）JZ-3030三相多功能标准表（装置内配置）一、技术标准与规程本装置符合下列国家和行业标准及相关的计量检定规程的要求: JJG596-2012《电子式交流电能表检定装置检定规程》JJG597-2005《交流电能表检定装置检定规程》；DL460-2005《电能表检定装置检定规程》GB/T11150-2001《电能表检验装置》JJG596-1999《电子式电能表检定规程》JJG307-2006《交流电能表检定规程》DL/T614-2007《多功能电能表》DL/T645-2007《多功能电能表通信规约》DL/T585-1995《电子式标准电能表技术条件》Q/GDW 354-2009《智能电能表功能规范》，Q/GDW 357-2009《0.2S级三相智能电能表技术规范》，Q/GDW 358-2009《0.5S级三相智能电能表技术规范》，《Q/GDW 359-2009 《0.5S级三相费控智能电能表（无线）技术规范》，Q/GDW 360-2009《1级三相费控智能电能表（无线）技术规范》，Q/GDW 361-2009《1级三相费控智能电能表（载波）技术规范》，Q/GDW 362-2009《1级三相费控智能电能表技术规范》，Q/GDW 363-2009《1级三相智能电能表技术规范》，Q/GDW 364-2009《智能电能表信息交换安全认证技术规范》等标准要求。
二、可实现对最新各种多功能电能表的检定1、标准表0.05级，可以检定0.2级及以下电能表。
2、电子式三相多功能电能表：三相三线有功、三相三线无功、三相四线有功、三相四线无功。
3、电子式三相电能表：三相三线有功、三相三线无功、三相四线有功、三相四线无功。
4、感应式三相电能表：三相三线有功、三相三线无功、三相四线有功、三相四线无功。
5、各种电子式和感应单相电能表、单相黑白表、单相载波表、预付费表等的检定。
电测计量标准装置(多功能三相电测量仪表校验装置)建标技术报告
计量标准技术报告
计量标准名称：交直流电压与电流计量标准器具
计量标准负责人：蒋定章
建标单位名称（公章）：国电新疆开都河流域水电开发有限公司填写日期：2011年08月03日
说明
一、建立计量标准的目的…………………………………………………………………………………………（3 ）
二、计量标准的工作原理及其组成………………………………………………………………………………（3 ）
三、计量标准器及主要配套设备…………………………………………………………………………………（4 ）
四、计量标准的主要技术规范……………………………………………………………………………………（ 5 ）
五、环境条件………………………………………………………………………………………………………（5 ）
六、计量标准的量值溯源和传递框图……………………………………………………………………………（ 6 ）
七、计量标准的重复性试验……………………………………………………………………………………（9 ）
八、计量标准的稳定性考核……………………………………………………………………………………（20 ）
九、检定或校准记过的测量不确定度评定……………………………………………………………………（29 ）
十、检定或校准结果的验证……………………………………………………………………………………（30 ）十一、结论………………………………………………………………………………………………………（31 ）十二、附加说明……………………………………………………………………………………………………（31 ）。
GDYB-S3单三相多功能电能表校验装置试验报告
试验报告名称：单、三相多功能三表位电能表校验装置型号规格：GDYB-S3产品编号：G20181216727 测试日期：2019.01.16频率：50Hz 相位：0-359.9°电压：3×(57.7,380,)V 电流：3×(0.1-100)A 环境温度：10℃环境湿度：60％1.一般检查标志：合格结构：合格2.安全要求：绝缘电阻试验：合格耐压试验：合格3.相序输出电压：正相序输出电流：正相序4.监视示值误差。
结论：合格5.调节范围。
结论：合格6.调节细节。
结论：合格7.相互影响。
结论：合格8.失真度。
（U=220V,I=5A）相别A相B相C相失真度（%）电压0.32 0.33 0.24电流0.34 0.28 0.27 结论：合格9. 功率稳定度。
（U=200V,I=5A）相别A相B相C相ABC相稳定度（%）PF=1.0 0.034 0.029 0.037 0.023PF=0.5L 0.035 0.037 0.035 0.024 结论：合格10. 对称度每相（线）电压对二相（线）电压平均值的相对偏差：0.03%（相电压），0.03%（线电压）每相电流对各相电流的平均值的相对偏差：0.03%。
11.监视仪表监视仪表电压电流功率相对误差（%）0.01 0.02 0.01 调节设备12.调节范围：0—120% 调节细度：0.01%13.调节连续性：连续相互影响：无14.移相器移相范围及方向：适应正确移相细度：0.01°15.基本误差。
量限负载电压（％）电流（％）功率因数r（％）单相/三相最大/最小220V 100A 合ABC 100.0% 100.0% 1.0 +0.025 220V 100A A最小100.0%100.0% 1.0 +0.025 220V 100A B最小100.0%100.0% 1.0 +0.025 220V 100A C最小100.0%100.0% 1.0 +0.025 220V 20A合ABC 100.0%100.0%0.5L +0.025 220V 20A A最小100.0%100.0%0.5L +0.025 220V 20A B最小100.0%100.0%0.5L +0.015 220V 20A C最小100.0%100.0%0.5L +0.025 220V 10A 合ABC 100.0% 100.0% 1.0 +0.020 220V 10A A最小100.0% 100.0% 1.0 +0.000 220V 10A B最小100.0% 100.0% 1.0 +0.020 220V 10A C最小100.0% 100.0% 1.0 +0.020 220V 5A 合ABC 100.0% 100.0% 0.5L +0.020 220V 5A A最小100.0% 100.0% 0.5L +0.020 220V 5A B最小100.0% 100.0% 0.5L +0.020 220V 5A C最小100.0% 100.0% 0.5L +0.020 220V 1A 合ABC 100.0% 100.0% 1.0 +0.020 220V 1A A最小100.0% 100.0% 1.0 +0.000 220V 1A C最小100.0% 100.0% 1.0 +0.030 220V 0.5A 合ABC 100.0% 100.0% 0.5L -0.020 220V 0.5A A最小100.0% 100.0% 0.5L -0.020 220V 0.5A B最小100.0% 100.0% 0.5L -0.010 220V 0.5A C最小100.0% 100.0% 0.5L -0.025 220V 0.1A 合ABC最小100.0% 100.0% 1.0 +0.010 220V 0.1A A最小100.0% 100.0% 1.0 +0.020 220V 0.1A B最小100.0% 100.0% 1.0 +0.020 220V 0.1A C最小100.0% 100.0% 1.0 +0.020 380V 5A 合AC最小100.0% 100.0% 1.0 +0.010 380V 5A A最小100.0% 100.0% 1.0 +0.000 380V 5A C最小100.0% 100.0% 1.0 +0.020 结论：合格16.装置测量重复性。
电能表检定装置软件验证报告
本所电能表检定装置中使用了大量的计算机软件技术。
装置的功率源、标准表的所有功能都是电子电路和软件技术实现的；数据的采集、处理及最终的记录、证书是由外部台式计算机软件完成的。
其中装置和标准表的正确可靠性，由量值溯源的检定证书、重复性、稳定性考核及期间核查等技术手段保证，而数据的采集、处理及最终的记录、证书由外部台式计算机软件完成的部分，以上技术手段并不一定保证。
故有必要对外部台式计算机软件进行验证。
计算机软件验证有白盒测试验证、灰盒测试验证及黑盒测试试验证三种方法。
白盒测试验证必须知道输入数据信息、源代码提供的信息及处理结果信息；由于装置生产商不提供源代码，故不能采用白盒测试验证法。
灰盒测试验证仅知道输入数据信息，由软件说明书等相关文件得到的部分源代码信息，由输入数据信息经过计算的处理得到结果，即可完成。
我们分别对本所能开展的0.5级、1.0级和2.0级电能表进行了验证, 输入数据由装置显示,分别由软件处理得到结果和人工计算得到结果相比较,如一致则软件验证合格,不一致则软件验证不合格。
验证数据见电能表检定装置软件验证记录一、二、三。
软件处理得到结果和人工计算一致软件验证合格。
黑盒测试验证就是输入数据信息、源代码提供的信息及处理结果信息都不知的情况下的性能测试，能否达到预期的指标。
我们采用了真值比较法，选用了一个重复性和稳定性很好的被测对象，由河南省计量院最大允许误为±0.02%的装置（其允许误差为本所的五分之一可视为真值）的测量值作为真值,与我所最大允许误差为±0.1%装置的测量值之差小于我所装置的允许误差则合格,否则不合格。
数据见电能表检定装置软件验证记录四，河南省计量院测量值我所装置的测量值之差小于我所装置的允许误差，软件验证合格。
当重复性和稳定性不是很好时也可采用传递比较法，对同一被测对象由上级测量结果为X 1，本所测量结果为X 2，当│X 1- X 2│＜2221U U 时软件验证合格。
三相电能表检定装置说明书
三相电能表检定装置资料书第一章概述1.1 主要特点1.简洁明了的中文界面，操作简单方便；2.可外接标准的PC/AT键盘；3.可自定义的电流量程，能适应各种量程的电能表；4.2~21次谐波输出能力；5.可存储500个检表记录；6.可由用户自行设定的负荷点，包括潜动电压和起动电流；7.RS232接口提供与上位机的数据传送；8.数据管理功能对存储的检表记录进行管理；9.独特的数字滤波功能改善电子式表的检验变差。
1.2 技术指标1.电压量程：57.7、100、220、380、660，细度：0.01%RG，范围：0~120%；2.电流量程：自定义，细度：0.01%RG；范围：最大50A；3.功率稳定度： 0.02%；4.相位：0~360°细度：0.01 ；5频率： 45~65 细度：0.002 ；6.波形失真度：≤0.5%；7.电压输出容量：≥20VA；8.装置综合误差：E≤±0.1%；9.电流输出容量：≥30VA；10.电源：AC180~250V，50Hz；11.装置标准偏差估计值：S≤0.04%；12.重量：15Kg。
13.尺寸：407×444×132 mm（长×宽×高mm）；第二章外观结构及显示2.1 外观结构HTDN-3Y的正面HTDN-3Y的背面注意： 1、电压输出端不能短路，电流输出端不能开路；2、SG是安全接地，与机器外壳相通；3、FG是内部工作电路的地线，正常工作时应与SG短接，做耐压试验时SG和FG 应脱开连接。
被检表参数框2.2 电能表校验显示屏2.2.1 输出量参数□ 显示电压、电流、相位的设定值和测量值；□ 每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.2.2 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.2.3 被检表参数框□ 在开机或复位状态下显示“被检表类型”，“转数”和“检表圈数”；□ 在检表过程中显示误差和被检表走过的圈数；2.3 多功能表时的显示屏U 100.00% 100.00% 100.00%100.00 100.00 100.00I 100.00% 100.00% 100.00%5.0000 5.0000 5.0000φ 0.00 0.00 0.000.00 0.00 0.00P 500.00 500.00 500.00Q 0.00 0.00 0.00Psum=1500.0 误差值:Qsum= 0.0参数输入标频:50.000电表常数 1500 F:50.001检表圈数 2 有功校验A B CU 100.00% 100.00% 100.00%100.00 100.00 100.00I 100.00% 100.00% 100.00%5.0000 5.0000 5.0000φ 0.00 0.00 0.000.00 0.00 0.00P 500.00 500.00 500.00Q 0.00 0.00 0.00Psum=1500.0 误差值:Qsum= 0.0参数输入标频:50.000电表常数 1500 F:50.001检表圈数 2 有功校验2.3.1 输出量参数□ 显示电压、电流、相位的设定值和测量值；□ 每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.3.2 分相功率及合成功率□ 显示分相的有功功率P和无功功率Q，以及合成的总有功功率Psum和总无功功率Qsum；2.3.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.4 数据管理时的显示屏误差数据2.4.1 被检表编号□ 显示当前查看的被检表的编号，@符号后面的数字是数据储存的内存位置；2.4.2 负荷点数据□ 显示数据的负荷点，包括合元或分元、功率因数点、电流负荷点；2.4.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；这些内容与数据管理无关；□ 在按下2.5 菜单结构储存量程电表常数2.5.1 部分菜单键的说明被检表类型*号2.6 键盘的说明。
三相电能表检定装置技术报告
三相电能表检定装置技术报告计量标准技术报告计量标准名称三相电能表标准装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的--------------------------------------------------------- ( 1 )二、计量标准的工作原理及其组成--------------------------------------------- ( 1 )三、计量标准器及主要配套设备------------------------------------------------ ( 2 )四、计量标准的主要技术指标--------------------------------------------------- ( 3 )五、环境条件------------------------------------------------------------------------ ( 3 )六、计量标准的量值溯源和传递框图------------------------------------------ ( 4 )七、计量标准的重复性试验------------------------------------------------------ ( 5 )八、计量标准的稳定性考核------------------------------------------------------ ( 6 )九、检定或校准结果的测量不确定度评定------------------------------------ ( 7 )十、检定或校准结果的验证------------------------------------------------------ ( 9 ) 十一、结论--------------------------------------------------------------------------- (10) 十二、附加说明--------------------------------------------------------------------- (11)一、建立计量标准的目的开展0.1级及以下单、三相电能表的检定及校准。
三相表功能和性能检测报告
产品性能和功能检测报告产品名称：型号规格：检验单位：检验类别：验证日期：检定人：审核人：一、检验标准：二、质量问题记录三、试验项目汇总四、性能试验1基本误差1.1技术要求：GB-T17215.322-2008静止式有功电能表(0.2S级和0.5S级) 1.2试验方法：标准表度量法2常数试验2.1技术要求：GB-T17215.322-2008静止式有功电能表(0.2S级和0.5S级) 2.2试验方法：标准表度量法3启动试验3.1技术要求：GB-T17215.322-2008静止式有功电能表(0.2S级和0.5S级) 3.2试验方法：标准表度量法3.3试验结论：4潜动试验4.1技术要求：GB-T17215.322-2008静止式有功电能表(0.2S级和0.5S级) 4.2试验方法：标准表度量法5日计时误差5.1技术要求：GB-T17215.322-2008静止式有功电能表(0.2S级和0.5S级) 5.2试验方法：5.3试验结论：6工频耐压试验7.1技术要求：GB/T 17215.211-2006《交流电测量设备通用要求》7.2试验方法：GB/T17215.301-2007 多功能电能表特殊要求7.3试验结论7静电放电抗扰度试验7.1技术要求：GB/T 17215.211-2006《交流电测量设备通用要求》7.2试验方法：GB/T17626《电磁兼容试验和测量技术》8电快速瞬变脉冲群抗扰度试验8.1技术要求：GB/T 17215.211-2006《交流电测量设备通用要求》8.2试验方法：GB/T17626《电磁兼容试验和测量技术》9浪涌抗扰度试验9.1技术要求：GB/T 17215.211-2006《交流电测量设备 通用要求》 9.2试验方法：GB/T17626《电磁兼容试验和测量技术》10射频电磁场辐射抗扰度10.1技术要求：GB/T 17215.211-2006《交流电测量设备 通用要求》 10.2试验方法：GB/T17626《电磁兼容 试验和测量技术》11射频场感应的传导骚扰抗扰度11.1技术要求：GB/T 17215.211-2006《交流电测量设备通用要求》11.2试验方法：GB/T17626《电磁兼容试验和测量技术》12衰减振荡波抗扰度12.1技术要求：GB/T 17215.211-2006《交流电测量设备通用要求》12.2试验方法：GB/T17626《电磁兼容试验和测量技术》13高低温试验13.1技术要求：GB/T 17215.211-2006《交流电测量设备通用要求》13.2试验方法：GB/T2423 电工电子产品环境试验实验记录14功耗14.1技术要求：PD1008-9S4AK多功能(网络)电力仪表用户手册V1.0 14.2试验方法：标准表度量法15快速上下电试验15.1.技术要求: 快速上下电后仪表能够正常工作15.2.试验方法: 使用上下电工具进行快速上下电试验五、功能测试1显示2瞬时量检测3电能检测4需量计算5结算日检测6事件记录7通信8清零9广播10其他。
电三表计量标准技术报告
0.00085%
3
∞
U4
标准电阻准确度 引入的不确定度
0.0058%
3
∞
U5
6 合成标准不确定度
读数重复性误差 引入的不确定度
0.0033%
3
9
u2c=u21+u22+u23+u24+u25
uc=0.0145%
7 有效自由度
∞ eff
uc 4 n5 (ui 4 )
i1 i
8 扩展不确定度
取置信概率 p=95% , 由υeff=∞ 查表得 k=1.96
V=Xi- X
0.000 0.001 -0.008 -0.009 -0.009 0.003 0.001 -0.002 0.001 -0.004 ΣV2
V2 0.000000 0.000010 0.000064 0.000081 0.000081 0.000040 0.000010 0.000040 0.000010 0.000016 0.0000352
220V 交流稳压源
直流稳压源
电表校验装置
直流稳流源
标准 数字
表
被检 表
Байду номын сангаас
精选文档
二、选用的计量标准器及主要配套设备
名称
型号
计
数字万用表
2010
量
标
数字万用表
7552
准
三相指示仪表电能校验
器
装置
LLT-801
测量范围
0-600V
0-600V 0-20A
0-600V 0-20A
不确定度或 准确度等级或 最大允许误差
0.01 级
0.1 级
四、环境条件
【免费下载】单三相多功能电能表检定装置(申请书及技术报告)
B0701 05
2012/6 /7
2011/9 /8
3
青海省计 量检定测 试所 201200002
57 青海省电 能计量检
定中心 201100006
96
环3 境 条 件4 及 设 施5
序 项目
号
1
2
6
7
8
姓名
温度
湿度
王芳芳 女 41
检 杜吉雅 女 30
定
或
校
准
人
员
性 年 从事本
别
龄 项目年限
装置等级： 0.05 级
型 号 测量范围
HY530 3C-22
HY935 2D-06
U：57.7/100/22 0/380V I：0.1~100A
□ 书面审查 □ 现场考评
不确定度 或准确度等
级 或最大允许
误差
U：40—480V I：0.01—
120A
0.05 级
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
电能计量实验五电能表检定
实验五电能表查验装置的操作一、实验目的（1）了解三相电能表检定装置工作原理。
（2）学习三相电能表检定装置操作方式。
二、实验原理与说明JYM-3系列三相多功能电能表检定装置，是依照国家有关标准规程和要求设计的新型全自动检定装置，它由内附互感器的程控电源和标准电能表组成，配置如表1所示，具有精度高、稳固性好、功能强、利用方便等特点，可供生产厂、供电部门、计量部门对电子式或感应式三相三线、三相四线、单相有功及无功电能表进行校验和检定。
配备时刻校验仪时还能够对多功能电能表的计时误差，需量指示误差等进行检定。
信号源采纳了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或迭加的谐波值（如需输出谐波）进行数字离散后寄存于RAM中，频率基准发生器通过计数器将寄存于RAM中正弦波数字量输入至6路D／A转换器，别离取得6路相互间具有必然相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。
信号源的幅值调剂采纳16位D／A转换器，使调剂细度达到（%满度）。
基结构如图1所示。
图 1三、实验设备四、实验内容与步骤二、三相三线有功电能表校验的操作（1）装置加电：按下启动绿按扭，显示器显示50Hz，三相电流、电压、三相功率为零，键盘上P4、COSΦ、1L、Ic、5A100%I、100V、100%U功率灯亮。
（2）被校表挂3表位接线（3）选三相三线输出：按“P3”键。
现在，Ua显示为Uab值，Uc显示为Ucb值，Ub、Ib不启动。
（4）置校验参数：按“校值”键，置参数包括过载倍数（H）；启动电流千分值(三)4;校验操纵方式(口)1(光电头)；被校常数(C)360;被校表准确度（Acc）;校验圈数(n)2。
（5）起动输出预热标准表：UI键，Ua、Uc、Ia、Ic键灯亮，Ua、Ia、Uc、Ic显示输出电压电流，调剂电位器使输出为100%，按“功率”键，P窗口显示和功率为，调剂光电头位置，每当色标转过，本地显示器G3灯亮，同时3#显示出误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-0.08461
8
-0.04777
-0.07985
9
-0.04190
-0.07410
10
-0.04770
-0.07937
y
-0.04378
-0.08055
s(yi )
0.004
0.004
标准偏差计算公式： s( yi ) =
n
(yi yi )2
i 1
(n 1)
检定结果由 2 次重复测量的平均值得到，所以：
三相四线正向有功负载 3×220/380V，3×5A ，cosφ=1.0 时：
灵敏系
C数0=1 C1=1
u0（γ）= c0u（γ0）=0.003%；u1（γ）= c1u（Δγ1）=0.018% 三相四线正向有功负载 3×220/380V，3×5A ，cosφ=0.5L 时：
u0（γ）= c0u（γ0）=0.003%；u1（γ）= c1u（Δγ1）=0.024%
该计量标准测量结果的最大值与最小值之差小于规定值，故合格。
·5·
八、计量标准的重复性试验
采用型号 DTZ103(NO:**********)，0.5S 级三相智能电能表，在三相四线 3 ×220/380V，3×5A，cos =1.0 和 0.5L 的条件下对该表进行重复性测定，共测
n=10 次，每次测量重新启动电流电压。测量结果如下：
0.1A-100A
器
准确度等级：0.1 级及以下
具
· 4·
七、计量标准的稳定性考核
用一稳定性好的 0.05 级三相标准电能表，型号 CL317（NO.********）在 三相四线 3×220/380V 、3×5A ，三相三线 3×100V 、3×5A ，cos =1.0
和 0.5L 的条件下进行稳定性考核，每隔一段时间（大于一个月）进行一组 n 次测量（n=5~10），取其平均值作为测量结果，共测 m 次（m≥4），测量结果 如下：
③负载功率因数变化④开关接触电阻变化；⑤外磁场影响变化；⑥脉冲采样；
⑦标准仪表响应时间变化——可用不确定度的 A 类评定，评定方法如下：采
用型号******(NO:*************)，0.5S 级三相智能电能表，用标准表法测
量被测电能表的相对误差，在三相四线 3×220/380V，3×5A，cos =1.0 和
U、I、φ控制
电压输出
工作电源 三相功率源 电流输出
误
标准功率 电能表
差
计
被检电 能表
光电/脉 冲信号
精密时基源
·1·
三、计量标准器及主要配套设备
名称 型号
三相标准 电能表
测量范围
不确定度或准 确度等级或最
大允许误差
制造厂及 出厂编号
检定或 校准机构
检定周 期或复 校间隔
计 量 标 准 器
三相多功 能电能表 检定装置
一、建立计量标准的目的
开展 0.1 级及以下单、三相电能表的检定及校准。
二、计量标准的工作原理及其组成
本计量标准由程控三相功率源、标准电能表及误差计等部分组成。根据 JJG307-2006《机电式交流电能表检定规程》；JJG596-2012《电子式交流电能表 检定规程》的要求，采用标准电能表法检定单、三相电能表。原理框图如下：
0.5L 的条件下分别在装置重复性条件下独立测量 10 次，测得值为：
序号
试验点
3×220/380V，3×5A
cos =1.0
cos =0.5L
(%)
(%)
1
-0.04777
-0.07937
2
-0.03720
-0.08461
3
-0.03720
-0.08461
4
-0.04190
-0.08509
5
-0.04720
5. 合成标准不确定度
由于输入量之间相互独立，故合成标准不确定度公式： uc ( ) u0 ( )2 u1( )2
三相四线正向有功负载 3×220/380V，3×5A ，cosφ=1.0 时：
uc ( ) (0.003%)2 (0.018%)2 ≈0.018%
三相四线正向有功负载 3×220/380V，3×5A，cosφ=0.5L 时：
检定结果由 2 次重复测量的平均值得到，所以 u（ 0 ）= s（ 0 ）/ N （N=2）
负载为 3×220/380V，3×5A,cos =1.0 时，u（γ0）=0.004/1.414≈0.003%； 负载为 3×220/380V，3×5A,cos =0.5L 时，u（γ0）=0.004/1.414≈0.003%。
·6·
九、检定或校准结果的测量不确定度评定
被测电能（功率）误差γ按下式计算：γ=γ0+Δγ
式中γ——被测电能表的基本误差，
γ0——标准装置测得的相对误差 Δγ——标准装置的修正值
1. A 类不确定度 u（γ0）：
输入量γ0 的标准不确定度由被测电能表和标准装置测量重复性引起
的，主要来源于：①电压、频率、温度波动；②自然误差随负载功率变化；
上
一
标准名称：三相电能表标准装置
级
准确度等级：0.01 级
计
量
溯源单位：**电力计量测试中心
器
具
直接比较法
本
级
计量标准名称：三相电能表标准装置
计
测量范围：57.7V-380V
量
0.1A-100A
器
准确度等级：0.03 级
具
直接比较法
下
一
级
计量器具名称：单、三相电能表
计
测量范围：57.7V-380V
量
3.灵敏系数
cos =0.5L 时：u（Δ ）=0.04%/ 3 ≈0.024%
C0= / 0 =1
C1= / =1
4. 评定γ的标准不确定度分量 ui（γ）
输入量 γ0 Δγ
不确定度来源
标准不确定度(％)
测量重复性引起 电能表标准装置的相对误差引起
u（ 0 ）＝s（ 0 ）/ N u（Δγ1）
计量标准技术报告
计量标准名称
三相电能表标准装置
计量标准负责人
建标单位名称（公章）
填写日期
目录
一、建立计量标准的目的--------------------------------------------------------- ( 1 ) 二、计量标准的工作原理及其组成--------------------------------------------- ( 1 ) 三、计量标准器及主要配套设备------------------------------------------------ ( 2 ) 四、计量标准的主要技术指标--------------------------------------------------- ( 3 ) 五、环境条件------------------------------------------------------------------------ ( 3 ) 六、计量标准的量值溯源和传递框图------------------------------------------ ( 4 ) 七、计量标准的重复性试验------------------------------------------------------ ( 5 ) 八、计量标准的稳定性考核------------------------------------------------------ ( 6 ) 九、检定或校准结果的测量不确定度评定------------------------------------ ( 7 ) 十、检定或校准结果的验证------------------------------------------------------ ( 9 ) 十一、结论--------------------------------------------------------------------------- (10) 十二、附加说明--------------------------------------------------------------------- (11)
≤±0.04%（cos =0.5L）
五、环境条件
序号
项目
1
温度
2
相对湿度
3
防尘
4
防震
5
防外磁场
要求 (20±2)℃ (60±15)%RH
防尘 防震 ≤0.05mT
实际情况
（18~22）℃ （45~75）%RH
防尘良好 无震动 ≤0.05mT
结论 合格 合格 合格 合格 合格
·3·
六、计量标准的量值溯源和传递框图
·7·
2. B 类不确定度
输入量Δγ的标准不确定度 u（Δγ）主要包括电能表标准装置的相对误差引起的不确 定度，可用不确定度的 B 类评定。
假设相对误差分布为均匀分布，则 u（Δ ）一般用下式计算：
u（Δ ）=γ1/ 3
式中 1 ——标准电能表的最大允许误差的绝对值 cos =1.0 时：u（Δ ）=0.03%/ 3 ≈0.018%
测试点
3×220/380V，5A
3×100V，5A
测试时间 2007.05.14 2007.06.16 2007.07.18 2007.08.19 2007.09.17
|最大值-最小值|
cos =1.0 cos =0.5L cos =1.0 cos =0.5L
根据 JJF1033-2008 规范规定 0.03 级计量标准稳定性结果应满足： ≤0.03%（cos =1.0） ≤0.05%（cos =0.5L）
