手机开不了机的维修思路和方法

手机开不了机的维修思路和方法

2009年8月17日 10:14:17 转载：网络

手机不开机故障的分析与检修

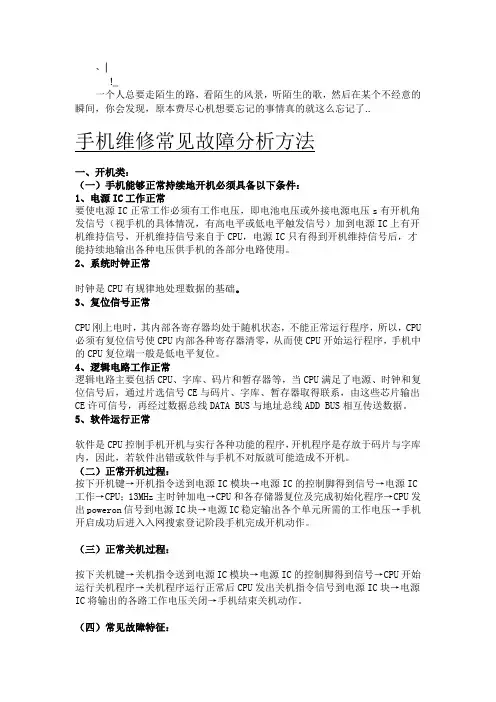

一、手机开机的工作条件

手机要正常持续开机，需具备以下三个条件：

1、电源ic工作正常；

2、逻辑电路工作正常；

3、软件运行正常；

其中前两点说明的是硬件工作正常，第3点说明的是软件正常，下面具体做分析：

1、电源ic工作正常：

⑴、电源ic供电正常。电源ic要正常工作须有工作电压，这个电压一般就是电池电压或外外接电源电压。

⑵、有开机触发信号。目前生产的手机既有高电平触发，又有低电平触发，无论怎样触发，开机触发信号都要加到电源ic上，在按下开机键（电源开关）时开机触发信号要有电平的变化（即高变低或低变高）。

⑶、电源ic正常，电源ic一般集成有多组受控和非受控稳压电路，当有开机触发信号时，电源ic的稳压输出端应有电压输出。

⑷、有开机维持信号（看门狗信号）开机维持信号来自于cpu,电源ic只有得到开机维持信号后才能输出持续的电压，否则，手机将不能持续开机。

2、逻辑电路工作正常

⑴、有正常的工作电源。按下开机键后，电源ic输出稳定的供电电压，要为逻辑电路供电，包括cpu 码片、字库和暂存器。

⑵、有正常的系统时钟，时钟是cpu按节拍处理数据的基础，手机中时钟电路分两种，一种是时钟vco模块内含振荡电路的元件及晶体，当电源正常接通后，可自行振荡，形成13mhz 信号输出；另一种是由中频集成电路与晶体组成，中频ic得到电源后内部振荡电路供晶体起振，由中频放大输出，13mhz时钟一般经过电容、电阻或放大电路供给cpu；另外也供给射频锁相环电路作为基本时钟信号。

⑶、有正常复位信号，cpu刚供上电源时，其内部各寄存器处于随机状态，不能正常运行程序，因此cpu必须有复位信号进行复位。手机中的cpu的复位端一般是低电平复位，即在一定时钟周期后使cpu内部各种寄存器清0，而后此处电压再升为高电平，从而使cpu从头开始运行程序

⑷、逻辑电路本身正常。逻辑电路主要包括cpu，字库（flash）、码片、（eeprom）暂存器（sram）有些机型可能将码片、字库和暂存器合成一块或两快集成电路，此部分线路多，相对来说，维修时，此处较难处理。当cpu经过具备电源、时钟和复位三个条件后，片选信号ce通过与flash、sram、eeprom联系，这些芯片会返回输出许可信号oe，sram还会用到

写许可信号we，然后经过数据总线data bus与地址总线ass bus相互传送数据。片选信号是判断cpu开始工作的基本条件。

3、软件运行正常

软件是cpu控制手机开机与各种功能的程序。开机的程序与设置主要存放与flash与eeprom 内，有写手机软件资料可以向下兼容，所以这些手机可以改版和升级；有些手机由于软件加密，即使同型号手机的都不兼容（如诺基亚5100以上版本）。因此，若软件出错或软件不对手机就可能造成手机不开机，当然软件不正常还可能造成不入网、不显示、功能错乱，死机等许多故障。

不开机故障的维修方法

不开机故障是手机的常见故障之一，从以上分析中可以看出，引起不开机的原因多种多样，如开机线路电源ic虚焊、损坏、无13mhz时钟，逻辑电路工作不正常，软件故障等。一般的维修方法是：用外接电源给手机供电，按开机键或采用单板开机法（对摩托罗拉手机可直接插上尾座供电插座即可）。观察电流表的变化，根据电流表指针的变化情况来确定故障范围，再结合前面介绍的维修要点进行排除。下面分几种情况进行分析。

1、电流表指针不动

按开机键电流表指针不动，手机不能开机。这种现象主要是电源ic不工作引起，检修时重点检修以下几点：

⑴、供电电压是否正常

⑵、供电正极到电源ic是否有断路现象

⑶、电源ic是否虚焊或损坏

⑷、开机线路是否短路

2、有20~50ma左右的电流，然后回到零，按开机键有20~50ma左右的电流然后回到零，手机不能开机。有20~50ma左右的电流，说明电源部分基本正常。检修时可以查找以下几个方面：

⑴、电源ic有输出，但漏电或虚焊，致使工作不正常。

⑵、13mhz时钟电路有故障。

⑶、cpu工作不正常

⑷、版本、暂存器工作不正常。在实际的维修中，以电源ic、cpu版本，暂存器虚焊，13mhz （或26mhz、19.5mhz）晶振，vco无工作电源居多。

3、有20~50ma左右的电流，但停止不动或慢慢下落有20~50ma左右的电流，但停止不动或慢慢下落，这种故障说明，软件自检不过关。有电流指示，说明硬件已经工作，但电流小，说明存储器短路或软件不能正常工作。主要查找以下几点：

⑴、软件有故障；

⑵、cpu存储器虚焊或损坏；处理的方法：一是用吹焊逻辑电路，二是用正常带有资料的版本（字库）或码片加以更换，三是用软件维修仪进行维修

4、有100至150ma左右的电流，但是马上掉下来；

这种现象在不开机故障中表现的最多，有100ma左右的电源已达到了手机的开机电流，这个时候若不开机，应该是逻辑电路部分功能未能自检过关或逻辑电路出现故障，可重点检查以下几点：

⑴、cpu是否虚焊或损坏。

⑵、版本、码片是否虚焊或损坏。

⑶、软件是否有故障。

⑷、电源ic虚焊或不良

5、有100ma至150ma的电流，并保持不动，这种故障大多与电源ic和软件有关，检修时可有针对性地检查。

6、按开机键出现大电流，但马上掉下来，这种情况一般属于逻辑电路cpu或电源ic漏电引起。

7、按开机键出现的大电流甚至短路，这种故障一般有以下几点：

⑴、电源ic短路

⑵、功率放大器短路

⑶、其它供电元件短路。

不开机故障的原因及维修实例

一、开机线不正常引起的不开机

正常情况下，按开机键时，开机键的触发端电压应有明显变化，若无变化，一般是开机键接触不良或者是开机线断线，元件虚焊、损坏。维修时，用外接电源供电，观察电流表的变化，如果电流表无反应，一般是开机线或开机键不良。

二、电池及各部分供电电路不良引起的不开机

对于大部分手机，手机加上电池或外接电源后，供电电压直接加到电源ic上，如果供电电压未加到电源供电要经过电子开关转换再加到电源ic上。也就是说手机供电有两条路径：一路电池，另一路是外部接口供电（带机充电座供电时）

当两路电源同时供电时，外部接口供电优先，而这两路电源的切换是由电子开关管来控制，主要达到对整机电流起到保护作用，防止因短路或者漏电对手机内部的集成电路造成损坏，但是，如果电子开关损坏，电源模块就有可能得不到电池的供电电压引起的手机不开机，对于这种由电子开关供电的手机，由于既可以用外接电源接口供电也可以通过电池触发片，用外电源加以供电。维修时也可以通过不同的供电方式进行供电，以便区分故障范围和确定电子开关是否正常。

三、电源ic不正常引起的不开机
