雪铁龙（CITROEN）正时链条调整及正时图
雪铁龙(CITROEN)正时链条调整及正时图一、汽油发动机车型XM 3.0气门正时调整步骤拆卸1.在12点钟位置 1对齐曲轴键槽。
2.检查油泵链条的挠度 2。
注意：如果挠度‘X’超过7毫米，更换油泵链条并检查链轮是否磨损。
3.拆下油泵链轮与链条。
4.安装平衡轴链条张紧器夹 3。
5.拆下前凸轮轴螺栓4。
6.拆下平衡轴链轮螺栓5。
7.拆下张紧链轮卡簧6和7。
8.拆下平衡轴链条和链轮。
9.拆下平衡轴链条张紧器夹3。
10.检查正时链张紧器的伸出部分‘X’ (8和9)。
注意：如果挠度‘X’超过9.5毫米，更换油泵链条并检查链轮是否磨损。
11.锁紧正时链张紧器在内缩位置：∙逆时针充分转动张紧器爪10和11∙拆下正时链张紧器12.拆下后凸轮轴链轮螺栓12。
13.拆下后凸轮轴链轮与链条。
14.拆下前凸轮轴链轮与链条。
注意：如果正时链要重复使用，将它们重新装配到原来的气缸盖上。
安装1.对齐曲轴键槽在12点钟位置1。
2.确保凸轮轴销钉13和14如图所示对齐。
3.朝着前凸轮轴链轮螺栓对齐曲轴键槽15。
4.重新安装正时链张紧器。
拧紧力矩：10牛顿·米。
5.锁紧在缩回位置：∙逆时针充分转动张紧器爪10和11。
6.安装前正时链与凸轮轴链轮，确保标记的链节对齐：∙1个标记的链节对准曲轴链轮正时标记 16∙2个标记的链节对准凸轮轴链轮正时标记 177.顺时针转动曲轴直到键槽在6点钟位置 18。
8.安装后正时链与凸轮轴链轮，确保标记的链节对齐：∙1个标记的链节对准曲轴链轮正时标记 19∙2个标记的链节对准凸轮轴链轮正时标记 209.安装后凸轮轴链轮螺栓12。
拧紧力矩：80牛顿·米。
在螺纹上涂抹螺纹防松剂。
10.释放正时链张紧器：∙顺时针充分转动张紧器爪10和1111.安装平衡轴链条张紧器夹3。
12.安装平衡轴链条与链轮，确保标记的链节对齐：∙1个标记的链节对齐平衡轴链轮正时标记 21∙1个标记的链节对齐平衡轴凸轮轴链轮正时标记 22注意：使用平衡轴凸轮轴链轮上2个对称的正时标记中的任一个。

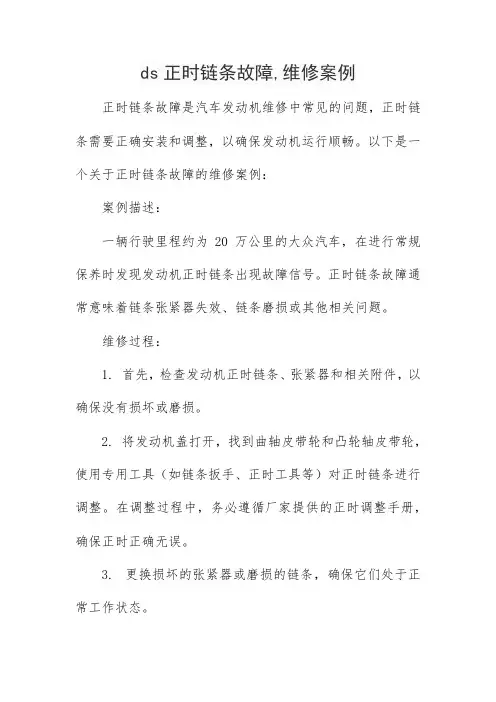

ds正时链条故障,维修案例
ds正时链条故障,维修案例
正时链条故障是汽车发动机维修中常见的问题，正时链条需要正确安装和调整，以确保发动机运行顺畅。
以下是一个关于正时链条故障的维修案例：
案例描述：
一辆行驶里程约为20万公里的大众汽车，在进行常规保养时发现发动机正时链条出现故障信号。
正时链条故障通常意味着链条张紧器失效、链条磨损或其他相关问题。
维修过程：
1. 首先，检查发动机正时链条、张紧器和相关附件，以确保没有损坏或磨损。
2. 将发动机盖打开，找到曲轴皮带轮和凸轮轴皮带轮，使用专用工具（如链条扳手、正时工具等）对正时链条进行调整。
在调整过程中，务必遵循厂家提供的正时调整手册，确保正时正确无误。
3. 更换损坏的张紧器或磨损的链条，确保它们处于正常工作状态。
4. 在安装新的正时链条和张紧器后，重新对正时进行调整，确保正时正确无误。
5. 对发动机进行试运行，检查机油压力、机油液位和发动机运行声音。
如有异常，请继续进行检查和维修。
6. 在所有检查和维修完成后，填写维修报告，并进行最终的故障排除。
维修案例总结：
正时链条故障是汽车发动机维修中的常见问题。
在遇到正时链条故障时，需要进行仔细的检查和维修，以确保发动机的正常运行。
遵循厂家提供的维修手册和相关技术规范，可以确保维修质量和发动机性能的稳定。
路虎V8 5.0 NA发动机正时链安装方法
Published: 07-九月-2011发动机 - V8 5.0 升汽油机 - 正时驱动部件拆卸和安装专用工具拆卸小心： 检查所有正时部件磨损情况，必要时安装新的部件。
• 注意： 本程序中的拆除步骤可能包含安装细节。
• 注意： 图示中可能出现一些变化，但是重要信息通常是正确的。
303-1445Timing Tool – Camshaft Alignment303-1447 Timing Tool303-1448 Locking Tool303-1452Camshaft Rotating Tool303-1482Tensioner Tool1.断开蓄电池接地电缆。
参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格).2. 2. 警告： 确保采用车轴支架支撑好车辆。
举升并支撑好车辆。
3.参阅：正时盖(303-01C 发动机 - V8 机械增压型 5.0 升汽油机, 拆卸和安装).4.5. 5. 小心： 仅顺时针旋转曲轴。
安装专用工具。
专用工具: 303-14476. 6. 小心： 如果记下的半圆键位置是处于 9点钟的位置，则必须安装新的挠性盘。
如果半圆键处于 6 点钟位置，则继续执行下一步骤。
记下曲轴半圆键的位置。
7.8.9.10.10. 小心： 如果可变气门正时（VVT）装置受到震动或跌落，则必须更换。
与可变气门正时装置一起拆下正时链条。
11.12.13.14.14.小心： 如果可变气门正时（VVT ）装置受到震动或跌落，则必须更换可变气门正时装置。
与可变气门正时装置一起拆下正时链条。
15.16.16.小心： 拆除摩擦垫圈。
安装1. 1. 小心： 安装新摩擦垫圈。
2.扭矩: 12 Nm3.z在每个凸轮轴上安装专用工具。
z专用工具: 303-1452z扭矩: 10 Nm4.z如果位置不在如图所示的位置，小心旋转凸轮轴。
5.z将专用工具 303-1445 安装到凸轮轴的后部，确保键槽正确定位到每个凸轮轴的每个槽中。

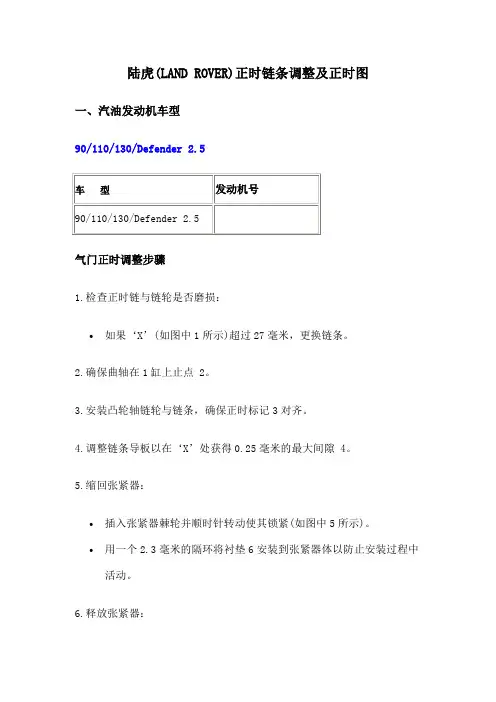

陆虎(LAND ROVER)正时链条调整及正时图
陆虎(LAND ROVER)正时链条调整及正时图一、汽油发动机车型90/110/130/Defender 2.5气门正时调整步骤1.检查正时链与链轮是否磨损：•如果‘X’(如图中1所示)超过27毫米，更换链条。
2.确保曲轴在1缸上止点 2。
3.安装凸轮轴链轮与链条，确保正时标记3对齐。
4.调整链条导板以在‘X’处获得0.25毫米的最大间隙 4。
5.缩回张紧器：•插入张紧器棘轮并顺时针转动使其锁紧(如图中5所示)。
•用一个2.3毫米的隔环将衬垫6安装到张紧器体以防止安装过程中活动。
6.释放张紧器：•拆下隔环并完全压下张紧器衬垫6。
90/110/130/Defender 3.5 类型1气门正时调整步骤1.确保曲轴在1缸上止点 1。
注意：凸轮轴键槽与链轮之间的间隙为分电器驱动齿轮提供润滑油。
警告：确保凸轮轴键槽是平行的并且‘Ｘ’(如图中2所示)不超过30.15毫米。
2.安装凸轮轴链轮与正时链，确保标记3对齐。
注意：确保凸轮轴链轮上的‘F’标记4背对气缸体。
3.安装分电器驱动齿轮，确保环形槽对着气缸体 5。
拧紧力矩：54-61牛顿·米。
90/110/130/Defender 3.5 类型2气门正时调整步骤1.确保曲轴在1缸上止点 1。
注意：凸轮轴键槽与链轮之间的间隙为分电器驱动齿轮提供润滑油。
警告：确保凸轮轴键槽是平行的并且‘Ｘ’(如图中2所示)不超过30.15毫米。
2.安装正时凸轮轴链轮与正时链，确保标记3对齐。
注意：确保凸轮轴链轮上的‘F’标记4背对气缸体。
3.安装分电器驱动齿轮，确保环形槽对着气缸体(如图中5所示)。
拧紧力矩：54-61牛顿·米。
90/110/130/Defender 4.0气门正时调整步骤1.确保曲轴在1缸上止点。
2.确保曲轴正时标记1在12点钟位置。
3.确保凸轮轴正时标记2在6点钟位置。
4.安装凸轮轴链轮与正时链，确保正时标记1和2对齐。
Discovery 3.5气门正时调整步骤1.确保曲轴在1缸上止点 1。
绅宝(SAAB)正时链条调整及正时图
绅宝(SAAB)正时链条调整及正时图一、汽油发动机车型90 2.0气门正时调整步骤1.确保飞轮正时标记对准时曲轴在1号气缸的上止点(如图中1所示)。
2.确保凸轮轴链轮正时标记2对准。
3.重新设定正时链张紧器：•释放棘爪3并完全压下张紧器活塞。
•重装期间确保张紧器活塞保持在完全压下位置。
3.安装正时链以后释放张紧器活塞。
900 2.0气门正时调整步骤1.拆卸/重装要求：•发动机拆卸•气缸盖拆卸注意：拧紧顺序和拧紧力矩参考Autodata技术数据。
•机油盘拆卸2.拆下正时链盖以前，拆下正时链张紧器1和2。
3.确保曲轴在上止点(如图中3和4所示)。
4.用锁止工具83 94 868锁止飞轮/驱动盘。
5.确保凸轮轴正时标记5、6对准。
6.安装正时链盖、机油盘和气缸盖以后安装正时链张紧器：•释放棘爪8并完全压下张紧器活塞。
•安装不带弹簧的正时链张紧器2。
•安装张紧器弹簧和螺栓1。
900 2.0 16V/Turbo气门正时调整步骤1.确保飞轮正时标记对准时曲轴在1号气缸的上止点(如图中1所示)。
2.确保凸轮轴链轮正时标记2对准。
3.重新设定正时链张紧器。
4.早期车型：•将活塞3完全装入张紧器4并旋转到锁止位置。
•安装正时链张紧器4。
拧紧力矩：63牛顿米。
•装上正时链后，完全压下张紧器活塞以将张紧器解锁。
5.近期车型：•释放棘爪5并完全压下张紧器活塞。
•安装不带弹簧的正时链张紧器6。
拧紧力矩为63牛顿米。
•安装张紧器弹簧和螺栓7。
拧紧力矩：22牛顿米。
注意：所有正时链张紧器的更换都是相对于近期车型而言。
警告：预先设定时更换正时链张紧器：只在安上正时链后拆下销8。
900 2.0/Turbo气门正时调整步骤1.拆卸/重装要求：•发动机拆卸•气缸盖拆卸注意：拧紧顺序和拧紧力矩参考Autodata技术数据。
•机油盘拆卸2.拆下正时链盖以前，拆下正时链张紧器1和2。
3.确保曲轴在上止点(如图中3和4所示)。
4.用锁止工具83 94 868锁止飞轮/驱动盘。
众泰朗俊4A9发动机机械维修手册
标准值 140 - 171
392 - 588 10.9 - 16.5 148 - 164
441 - 539 11.9 - 14.6 198 - 221
784 - 980 6.3 - 7.6 1,550 1,430 -
使用极限值 -
-
-
最小值 1,100 最小值 1,100 最大值 98
-5-
项目 正时链张力器盖 气门罩盖拆卸 发动机油底壳 曲轴后油封安装
飞轮螺栓
朗俊车型发动机维修手册
密封
密封胶规格 LOCTITE 5971 或同等品
备注 半干燥密封胶
LOCTITE 2701 或同等品
专用工具
工具
零件号 名称
用途
MB991992 力矩扳手接头 V.V.T.的拆卸与安装，链轮组件安装螺栓
朗俊车型发动机维修手册
目录
发动机的检修
